ملامح الغلايات الكهربائية
الغلايات الكهربائية للتدفئة المنزلية عبارة عن أجهزة تتكون من سخان قوي (عادة ما يصل إلى 24 كيلو واط) ومضخة دورانية. هناك أيضا المنزلية غلايات كهربائية للتدفئة ما يصل إلى 240 كيلو واط. في بعض الأحيان يتم توفير دوران الماء بسبب الحمل الحراري الطبيعي - يرتفع الماء الساخن ، ذو الكثافة المنخفضة.
يعد استخدام معدات التدفئة التي تحول الكهرباء إلى حرارة طريقة مكلفة لتدفئة المنزل. غلايات التدفئة الكهربائية الاقتصادية غير موجودة. تبلغ كفاءة كل جهاز 100٪ ، لذلك يتم تحويل كل الكهرباء المستهلكة إلى طاقة حرارية. لذلك ، عند اختيار غلاية كهربائية لنظام التدفئة ، يجب أن تكون جاهزًا على الفور لدفع مبالغ ضخمة مقابل الكهرباء.
في الوقت نفسه ، تتمتع هذه المعدات بمزاياها الخاصة ، والتي تحرم منها أنواع أخرى من أجهزة التدفئة. على سبيل المثال ، هذا اتصال بسيط لغلاية التدفئة الكهربائية ، وغياب منتجات الاحتراق ، والأبعاد المدمجة ، والقدرة على ضبط تشغيل الأجهزة.
عيوب الغلايات الكهربائية
الغلايات الكهربائية لها عيوب كثيرة. وتشمل هذه:
- استهلاك طاقة كبير. من أجل أن تكون تدفئة المنزل عالية الكفاءة ، من الضروري استخدام معدات قوية تستهلك قدرًا كبيرًا من الكهرباء (لمزيد من التفاصيل: "غلاية كهربائية: استهلاك الكهرباء - حسابات اقتصادية"). من حيث التوفير ، فإن تركيب غلاية كهربائية ليس هو الحل الأفضل.
- المعدات تتحسن بوتيرة بطيئة. ظهرت السخانات الكهربائية منذ فترة طويلة ، لكن مبدأ عملها لم يتغير كثيرًا. الغرض من الغلايات هو نقل المبرد داخل المنزل. في الآونة الأخيرة ، ظهرت سخانات السيراميك والأفلام ذات درجة الحرارة المنخفضة - فهي فعالة جدًا (لا يوجد تبديد للحرارة أثناء نقل المياه) واقتصادية.
- عادة ما يستخدم الماء كوسيط لنقل الحرارة.. لذلك ، عند إيقاف تشغيل نظام التدفئة ، يمكن تجميد الأنابيب والمشعات. حرمان المسخنات الكهربائية ومبردات الزيت من هذا النقص. لحل المشكلة ، لا يمكنك أيضًا استخدام الماء ، ولكن الزيت أو التجمد في نظام التدفئة.
وبالتالي ، فإن استخدام الغلايات الكهربائية ليس هو الخيار الأفضل للتدفئة.
غلايات التعريفي
يعتمد مبدأ تشغيل هذه الغلايات على الحث الكهرومغناطيسي. الأنبوب العازل محاط بملف من الأسلاك المعزولة. يشكل التيار المتدفق من خلاله مجالًا كهرومغناطيسيًا يساهم في تسخين أي عنصر مغناطيسي حديدي داخل الأنبوب.
غلايات الحث صغيرة الحجم. المضخة الدورانية غير مطلوبة لتشغيل هذه المعدات ، على الرغم من وجود نماذج معها.
نظرًا لحقيقة أن غلايات الحث لا تحتوي على عناصر متحركة ومنهارة بمرور الوقت ، فإنها تعمل لفترة طويلة جدًا. لكن الجهاز يمكن أن ينكسر - يحدث هذا إذا لم يكن هناك ماء داخل الجهاز واستمرت الكهرباء في التدفق. يمكن لهذه الغلايات ، بالإضافة إلى المعدات التي تحتوي على عناصر تسخين ، أن تعمل مع أي نوع من المبرد - ليس فقط بالماء ، ولكن أيضًا مع مضاد التجمد ، ونواتج التقطير ، إلخ.
ميزات وعيوب مفيدة
يجدر أيضًا التفكير في تركيب غلاية وقود صلب عالمية مع سخانات كهربائية مدمجة. تحتوي بعض الطرز على موقد لا يتطلب تشطيب خارجي إضافي.
يمكن أن تتحمل الغلايات الكهربائية بسهولة انقطاع التيار الكهربائي لمدة تصل إلى 6 أشهر. هذا يجعلها خيارًا جيدًا في حالة الاستخدام غير المنتظم للنظام أو في حالة انقطاع التيار الكهربائي اللازمة لتدفئة منزل خاص.
عيب استخدام غلاية كهربائية هو الحاجة إلى كابلات إمداد قوية ذات مقطع عرضي كبير.
خصائص المرجل
عادة ، عند الشراء ، ينتبه الناس إلى خصائص الغلايات الكهربائية مثل قوتها وأبعادها وقطر الخيط عند المدخل والمخرج. غالبًا ما لا يكون مبدأ تشغيل المعدات الاستهلاكية ذا أهمية ، ولكنه عبثًا على الإطلاق
عند اختيار الجهاز ، عليك الانتباه إلى جميع خصائصه.
يعتمد مخطط توصيل غلاية التدفئة الكهربائية على قوتها. إذا كان الجهاز لا يستهلك أكثر من 3.5 كيلو واط ، فيمكن توصيله بمأخذ تقليدي. يتم توصيل الغلايات بقوة 3.5-7 كيلو واط بالدرع باستخدام كابل مخصص. بالنسبة لهم ، جهد 220 فولت كافٍ ، واستخدام كابل منفصل إلزامي - لأسباب تتعلق بالسلامة ، الحد الأقصى للتيار عند المنفذ يقتصر على 16 أمبير. لتشغيل الغلايات التي تزيد قوتها عن 7 كيلو واط ، يلزم وجود جهد 380 فولت.على أي حال ، فإن التأريض إلزامي.
عند اختيار معلمة الجهاز هذه ، عليك مراعاة ما يلي:
- ارتفاع السقف - كلما زاد ارتفاعها ، زاد حجم الغرفة ؛
- سمك ومادة الجدران - على سبيل المثال ، إذا كانت مصنوعة من ألواح رشفة 20 سم ، فإنها تنقل حرارة أقل من 10 سم من الخرسانة المسلحة ؛
- العدد والمساحة الإجمالية للنوافذ ، والمواد التي تصنع منها الإطارات (المعدن والبلاستيك والخشب لها موصلية حرارية مختلفة) ، وعدد الغرف في نافذة زجاجية مزدوجة (غرفتين مع زجاج خاص موفر للطاقة ينقل نصف كمية الحرارة مثل الغرفة الواحدة) ؛
- نوع السقف ، وجود علية أو علية.
عند اختيار مرجل ، يجب أن تعطي الأفضلية لنموذج يتمتع بقدرة أكبر - احتياطي. لحساب الطاقة التقريبية للجهاز ، تحتاج إلى تقسيم مساحة المنزل على 10. على سبيل المثال ، مع مساحة 80 "مربعات" ، ستكون وحدة 8 كيلو وات كافية . إذا كان المبنى غير معزول بشكل سيئ (الجدران رقيقة ، والإطارات قديمة) ، فمن الأفضل شراء غلاية بسعة 10-12 كيلو واط.
في المناطق الشمالية ، للتدفئة الفعالة لمنزل في منطقة مماثلة ، ستكون هناك حاجة إلى معدات بسعة 12-16 كيلو واط ، في المناطق الجنوبية من البلاد - فقط 6-7 كيلو واط. وبالتالي ، عند اختيار قوة المرجل الكهربائي ، تحتاج إلى التركيز على مساحة ودرجة عزل المبنى ، وكذلك على المناخ.
تركيب غلاية كهربائية
يمكن تدفئة منزل خاص بغلاية كهربائية بأيديهم! تركيب غلاية كهربائية ، بالمقارنة مع غلايات الغاز والوقود الصلب ، بسيط للغاية. ولكن يجب عليك اتباع جميع القواعد والمتطلبات بدقة.
- لا داعي لتخصيص غرفة خاصة للمعدات. يمكن تركيب معظم الغلايات الكهربائية في أي مكان بسبب أبعادها الصغيرة. ويمكن أن يتناسب التصميم الحديث للمعدات تمامًا مع أي جزء داخلي من الغرفة. إذا رغبت في ذلك ، يمكنك إخفاء المرجل في مكانة خاصة.
- يمكن حذف أنظمة التهوية أو المداخن الخاصة. لا ينتج عن هذا الجهاز نفايات تهدد حياة الإنسان ويلزم التخلص منها.
- توصيل المعدات سهل.
- مخطط التسخين بغلاية كهربائية بسيط للغاية ، لذا فإن تركيب وتوصيل هذا النوع من التدفئة لا يتطلب موافقة وتنسيق من السلطات المختصة. أيضًا ، في المستقبل ، لن يتم إجراء عمليات فحص منهجية ، والتي غالبًا ما تسبب عدم الراحة والصراعات.
يعد تدفئة منزل خاص بغلاية كهربائية ابتكارًا ، ولكنه يكتسب شعبية كل عام. نظرًا لوجود تعديلات مختلفة لمعدات التدفئة بالكهرباء ، يمكنك العثور على خيار مناسب لمبنى معين. قبل شراء المعدات ، يحتاج كل صاحب منزل إلى حساب قوة المرجل الكهربائي لغرفة معينة ، مع مراعاة جميع الخسائر الحرارية. لذلك ، يجب أن تقلق بشأن عزل المبنى مسبقًا. سيؤدي ذلك إلى تجنب المشاكل المرتبطة بنظام التدفئة.
المراجل على عناصر التسخين
هذه المعدات مرتبة على النحو التالي. داخل وعاء مليء بالمياه الجارية ، يوجد العديد من السخانات الأنبوبية البسيطة. يتم توفير الدوران بواسطة مضخة. يشتمل الجهاز أيضًا على خزان تمدد.
يتم تنظيم الطاقة بشكل تدريجي عن طريق تشغيل واحد أو عدة سخانات 1.5 كيلو وات أو 2 كيلو وات في وقت واحد. يمكنك ضبط الطاقة القصوى للغلاية الكهربائية ، بينما أثناء التشغيل سيكون قادرًا على تغيير مستوى استهلاك الطاقة ضمن الحدود المقبولة.
المراجل من هذا النوع لها عيوب كثيرة. بينهم:
- عندما يتسرب الماء ، ترتفع درجة حرارة عناصر التسخين بشكل مفرط ، ونتيجة لذلك تحترق. من الناحية النظرية ، يجب إيقاف تشغيلهم تلقائيًا ، لكن هذا لا يحدث دائمًا.
- بمرور الوقت ، يظهر المقياس على السخانات الأنبوبية ، مما يؤدي إلى انخفاض قوة الجهاز ، وزيادة احتمالية ارتفاع درجة حرارة عناصر التسخين. لكن في نفس الوقت ، ولأن الماء يدور في دائرة مغلقة ، فإنه لا يحتوي على كمية كافية من الجير لجعل القياس مشكلة.
- الغلايات التي تحتوي على عناصر تسخين ليست مناسبة للغرف الصغيرة ، لأنها ذات أبعاد كبيرة.
توصيل المرجل الكهربائي بنظام التدفئة
لا يوجد شيء معقد في كيفية توصيل غلاية التدفئة الكهربائية. الشيء الرئيسي في نفس الوقت هو اتباع جميع توصيات الشركة المصنعة ومتطلبات أنظمة السلامة. في هذه الحالة فقط ، سيعمل نظام التدفئة بكفاءة ، وسيصبح تشغيل المرجل آمنًا تمامًا.
لتقليل كمية الكهرباء المستهلكة ، يُنصح باللجوء إلى المخطط التالي:
- تجهيز نظام تدفئة الأرضية الذي يوزع الحرارة بالتساوي في جميع أنحاء الغرفة ؛
- قم بتركيب مجمع حراري - خزان تخزين عازل للحرارة. في ذلك ، ستسخن المياه ليلاً ، عندما تكون هناك تعرفة أقل للكهرباء ، وأثناء النهار ستبرد ببطء ، مما يعطي حرارة للغرفة (لمزيد من التفاصيل: "مخطط التسخين الصحيح باستخدام مجمع الحرارة") .
من السهل جدًا تركيب الغلايات الكهربائية ، ولا يلزم الحصول على إذن خاص لإنشاء نظام تدفئة معها ، على سبيل المثال ، في حالة معدات الغاز (اقرأ: "توصيل غلاية كهربائية بنظام تدفئة: تعليمات"). العيب الرئيسي للغلايات الكهربائية هو الاستهلاك الكبير للكهرباء وعمر خدمة قصير نسبيًا ، والذي يرتبط بإمكانية ارتفاع درجة حرارة عناصر التسخين.
أكثر العيوب شيوعًا
يمكن تقسيم الأعطال الأكثر شيوعًا للغلايات الكهربائية إلى فئتين:
• فشل عناصر التسخين.
• فشل أجهزة التحكم والمراقبة.
في حالة فشل عناصر التسخين الكهربائي ، من الضروري استبدال عناصر التسخين في الغلاية الكهربائية في الغلايات الكهربائية من نوع عنصر التسخين ، أو استبدال الأقطاب الكهربائية في المرجل من نوع القطب. أدناه سوف ننظر في كيفية القيام بذلك بنفسك.
في حالة حدوث أعطال في نظام التحكم والمراقبة ، من الضروري أولاً تحديد الوحدة المعيبة وإما إصلاحها أو استبدالها إذا لم يكن الإصلاح ممكنًا. إذا لم يكن لديك تعليم خاص بهندسة الراديو ومخطط الدائرة اللازمة ، فمن الأفضل الاتصال بورشة عمل متخصصة وتكليف السيد بالإصلاح. لأنه بدون المعرفة والمهارات اللازمة من المستحيل إجراء الإصلاحات المناسبة والعواقب يمكن أن تكون مؤسفة للغاية.
إجراءات التثبيت
لتعليق الجهاز ، فأنت بحاجة إلى لوحة تثبيت ، مضمنة في حزمة التوصيل: يتم تثبيتها على الحائط بأربعة مسامير أو براغي تثبيت مع محاذاة أفقية ورأسية إلزامية. إذا كانت هذه غلاية أرضية ، يتم تثبيتها على حامل خاص.
يجب تأريض الجهاز وفحصه للتأكد من أنه في الوضع الصحيح ، وضغط الماء في النظام طبيعي ، وجميع الاتصالات متصلة.
يجب توصيل وحدات التدفئة الكهربائية بسلك ، يشار إلى المقطع العرضي في وثائق الجهاز. يتم توصيل الأسلاك في صناديق حماية خاصة.
خيارات الدائرة
هناك مخططات مختلفة: مخطط لتوصيل غلاية كهربائية بمشعات التدفئة ، ومخططات مع إمكانية تركيب سلسلة. يتم استخدام الخيار الأخير إذا كان من الضروري تسخين مناطق كبيرة. لتشغيل الأجهزة في سلسلة ، يتم توصيل أطراف وحدة التحكم بأطراف الوحدة التي يتم التحكم فيها. إذا كان ترموستات الغرفة يتحكم في نظام التثبيت ، فإن جهات اتصال التحكم الخاصة به متصلة بأطراف الجهاز الرئيسي.
أنابيب جهاز التسخين

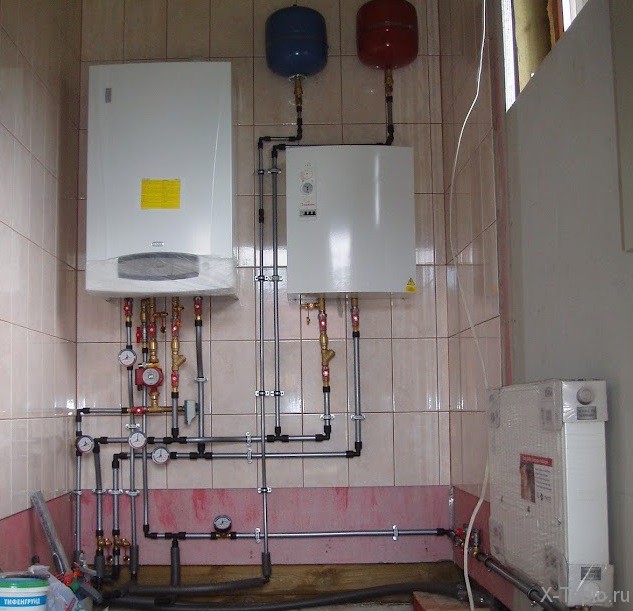

يمكن إجراء الربط في خط مستقيم ونظام الخلط. يتضمن المخطط المباشر التحكم في درجة الحرارة بواسطة الموقد ، والخلط - بواسطة خلاط بمحرك مؤازر. يتم تنفيذ الربط على النحو التالي. يتم تركيب مجمع المرجل ، ويتم توصيل أنبوب القطر المطلوب بالغلاية.
يتم تثبيت صمام خلط ثلاثي الاتجاهات في المدخل ، والذي سينظم درجة الحرارة. يتم تركيب مضخة دوران على خط الإرجاع ويتم تركيب وحدة تحكم. بعد الربط ، يمكنك ملء النظام بسائل التبريد واختبار الجهاز من أجل التشغيل الصحيح.
لا ينبغي التقليل من أهمية هذه المرحلة: في الواقع ، إنها ليست بسيطة وغير مهمة كما قد تبدو. تسمح الأنابيب العادية باستخدام المعدات بدون نظام أتمتة ، وهذا يقلل بشكل كبير من التكاليف. لذلك يجب أن يتم إجراؤها على مستوى احترافي مع مراعاة ميزات تصميم النظام والغلاية.

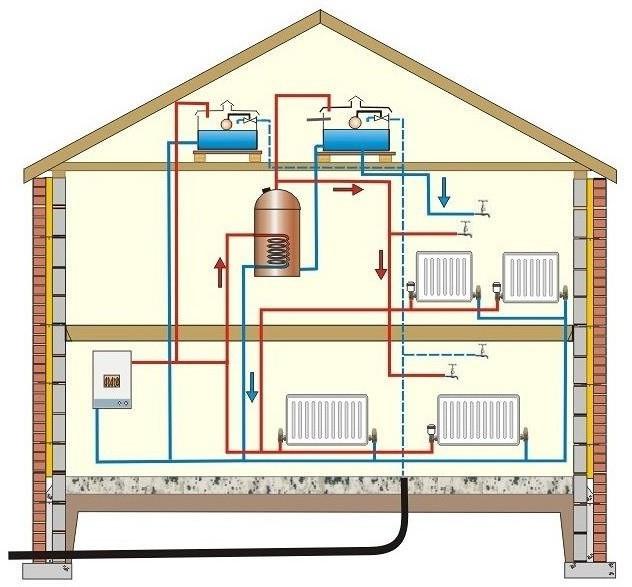

يجب أن يتم عمل أنابيب الغلاية الكهربائية بواسطة متخصص. إذا كان لا يزال يتعين عليك القيام بذلك بنفسك ، فأنت بحاجة إلى عقد توزيع مجمعة بالفعل. المخطط العام لتنفيذ نظام التدفئة في المنزل.
