فيديو طفل إصلاح مضخة المياه
قبل البدء في إصلاح مضخة "Kid" ، من الضروري تحديد السبب الذي تسبب في هذا العطل أو ذاك بدقة. سيعتمد هذا على استكشاف الأخطاء وإصلاحها الصحيح.
- يمكن أن يؤدي فصل المغناطيس الكهربائي إلى حقيقة أن ضغط الماء سيكون أضعف بكثير من الضغط المنصوص عليه في ورقة البيانات. في الحالة الطبيعية ، يتم توصيل المغناطيس الكهربائي بأسفل الغلاف باستخدام مركب حشو إيبوكسي خاص. نتيجة للتشغيل طويل الأمد ، قد ينفصل ، نتيجة تشغيل الجهاز على المدى الطويل. للتخلص من هذه المشكلة ، نقوم بإزالة المغناطيس من العلبة ، والتغلب على بقايا المركب الذي لم يتقشر من سطحه ، وبمساعدة أداة حادة ، نرسم أخاديد صغيرة على سطحه. ثم نقوم بتغطية المغناطيس الكهربائي بمادة مانعة للتسرب ، وتكون تركيبة الزجاج مناسبة بشكل أفضل ، ومرة أخرى نضغط عليها في الجسم. عندما يتم ضبط المادة المانعة للتسرب بالكامل ، يمكن تجميع "الطفل" وإطلاقه.
- عندما يكون حجم الفجوة بين ملفات المكبس والمغناطيس الكهربائي للهزاز غير صحيح ، فقد يفشل المحرك. يجب أن يكون خلوص التشغيل العادي بين 4 و 5 مم. مع وجود قيمة أعلى ، سوف ترتفع درجة حرارة الآلية الكهرومغناطيسية ، وبقيمة أقل ، تزداد احتمالية تآكل الملف. لضبط الفجوة ، نقوم بتفكيك الهزاز حتى ممتص الصدمات. ثم نقوم بتجميع جميع المكونات مرة أخرى على القضيب ، إذا لزم الأمر ، قم بإضافة أو إزالة الغسالات بين غلاف المكبس وممتص الصدمات ، وتحقيق الفجوة بين الملفات إلى القيمة المطلوبة 4-5 مم.
- تطن المضخة عند تشغيلها ، لكن الماء لا يتدفق عبر الخرطوم. هناك عدة أسباب لذلك. الأكثر ضررًا - الجوز الموجود على برغي الضبط مشدود جدًا. يجب إضعافه ومحاولة بدء "الطفل" مرة أخرى. سبب آخر هو تمزق الكفة المطاطية. في هذه الحالة ، ليس من المنطقي لصقها ، ولكن من الأسهل شراء وتثبيت واحد آخر. سبب آخر ، لا يمكن إصلاحه أيضًا ، هو قضيب مكبس مركزي مكسور. هنا يجب عليك أيضًا شراء جزء جديد وتثبيت جميع أجزاء الهزاز الأخرى عليه.
خوارزمية استكشاف الأخطاء وإصلاحها
استكشاف الأخطاء وإصلاحها.
إذا كانت الوحدة تضخ الماء بشكل ضعيف أو توقفت عن العمل تمامًا ، فأنت بحاجة إلى إيقاف تشغيلها ورفعها لأعلى. ثم يجب عليك فصل الخرطوم والتحقق من وجود تلف واضح للجهاز.
المرحلة الأولى: الفحص الخارجي الدقيق
إذا كانت الشقوق الصغيرة مرئية على سطح العلبة ، فسيتعين استبدالها. إذا لم يتم كسر سلامة الوحدة ، يجب على المختبر التحقق من مقاومة الملفات (المعيار حوالي 10 أوم) وعدم وجود دائرة كهربائية قصيرة على الغلاف المعدني. يجب استبدال الملف المحترق بأخصائي.
ثم تحتاج إلى النفخ برفق في كل من فوهات المضخة - يجب أن يمر الهواء دون عوائق. مع زفير حاد في المدخل ، يجب أن يغلق الصمام.
ثم نقوم بغمر الجهاز لمدة 5-6 ساعات في الماء مع إضافة 9٪ من خل المائدة لإذابة الترسبات الكلسية. اشطفه مرة أخرى بالماء النظيف.
بعد ذلك ، يتم إطلاق صامولة التثبيت وصمولة التثبيت تدريجيًا على مدخل المضخة ، نقوم بإصلاح خلوص الصمامات. القاعدة 0.5-0.8 مم. في جهاز معدّل بدقة ، يتم إنزاله في وعاء ماء بدون خرطوم ، تظهر النافورة بارتفاع 0.5-1 متر.
المرحلة الثانية: نظرة فاحصة من الداخل
للعثور على عيب ، يلزم تفكيك الوحدة. تستطيع فعلها بنفسك. ضروري:
لمعرفة سبب الانهيار ، من الضروري تفكيك المضخة.
- اخدش الرموز الموجودة على العلبة بأداة حادة ، بحيث يمكنك لاحقًا ، أثناء التجميع ، دمج الأجزاء العلوية والسفلية على طولها تمامًا.
- قم بفك جميع البراغي التي تثبت غطاء المضخة في نفس الوقت. إذا كانت صدئة جدًا ، اقطع القبعات بمطحنة.
- أخرج المكبس ، اللب ، الحشوات المطاطية.
قم بتجميع الجهاز بالترتيب العكسي الدقيق. في هذه الحالة ، من الضروري:
- يتناسب تمامًا مع قرص المكبس ، يجب أن يكون على بعد 4 مم على الأقل من الملف ؛
- اجمع بين فتحات الهيكل والحشيات ، وإلا فسيتم تخفيف ضغط الوحدة ؛
- خالية من القمامة كل مساحتها الداخلية ؛
- تحقق - إذا كانت في حالة جيدة ، يجب أن تظهر نافورة بارتفاع 0.5-1 متر.
الخطوة 3: استكشاف المشكلة الكهربائية وإصلاحها
إذا كنت بحاجة إلى إصلاح كهربائي ، فمن الأفضل الاتصال بالمصنع. من الأسهل والأرخص استبدال الملف المحترق بوحدة جديدة.
إذا انقطع المغناطيس الكهربائي تمامًا ، فيمكنك محاولة حل هذه المشكلة بيديك:
- اخرج المغناطيس الكهربائي
- تنطبق عليه وعلى السطح الداخلي للجسم باستخدام طاحونة تتقاطع الأخاديد حتى عمق 2 مم ؛
- قم بتشحيم المركب باستخدام مادة مانعة للتسرب من الزجاج واضغط على المغناطيس في مكانه باستخدام مكبس ؛
- بعد ترسيخ التركيبة ، قم بتجميع المضخة.
المرحلة الرابعة: تصحيح المخالفات الميكانيكية
إجراء:
- يمكن القضاء على تمزق الغشاء بالغراء المطاطي.
- يجب استبدال جهاز امتصاص الصدمات المكسور بقطعة غيار جديدة.
- يجب أيضًا استبدال المكبس البالي. تحتاج منه إلى سحب الكم والضغط عليه في جزء جديد. بين المكبس والجسم ، من الضروري تعديل الفجوة من 4-5 مم عن طريق إزالة أو إضافة الغسالات.
- يتم تحقيق المسافة المطلوبة بين المرساة والنير عن طريق ضبط الغسالات والصواميل ، والتي يتم الشد النهائي لها عندما تكون 6-8 مم.
- يجب بالضرورة أن تتطابق نتوءات الملفات وقضيب التثبيت. يتم الضبط عن طريق فك الصواميل.
- يتم تحقيق فجوة من 0.6 إلى 0.8 مم بين الصمام الجديد وفتحة سحب الماء عن طريق شد المسمار.
يجب مراعاة ظروف تشغيل مضخة الاهتزاز بدقة. تم وصفها بالتفصيل في ورقة البيانات الفنية للجهاز. عندها سيكون احتمال حدوث أعطال في "الطفل" ضئيلاً.
تعديلات المضخة والاختلافات المميزة
العديد من نفس النوع من أجهزة الاهتزاز لها هيكل مختلف فقط واسم مختلف:
- "سلسلة"؛
- "كستناء"؛
- "بروك" ؛
- "نبتون" ؛
- "سيجا" وغيرها.
كل هذه الوحدات تستخدم نفس الدائرة الكهروميكانيكية. هناك 4 أنواع من هذه الأجهزة:
- "كيد" هو الأكثر شعبية بين القرويين والمقيمين في الصيف والخيار الأقوى من مجموعة كاملة من المضخات الاهتزازية الغاطسة. هذا تصميم به كمية أقل من الماء. ومع ذلك ، فإن الجهاز غير مناسب للاستخدام في المنطقة القريبة من القاع ، لأنه غالبًا ما يمتص رواسب الطمي ويتحلل بسرعة.
- "Kid-K" - جهاز مشابه ، مع كمية أقل من الماء أيضًا. لكنه يختلف عن النموذج الأساسي مع مرحل حراري مدمج ، مما يزيد وجوده من موثوقية الوحدة ويطيل من عمرها التشغيلي. وبسبب هذا ، فإنه يكلف أكثر. بالإضافة إلى ذلك ، تم تجهيز المضخة بسلك بثلاثة أسلاك ولها اتصال أرضي. في السابق ، تم إنتاج النموذج فقط للتصدير.
- "Kid-M" - خيار مع كمية أعلى من الماء. من حيث القوة ، فهو أضعف قليلاً ، لكنه لا يمتص الطين المتسخ من قاع البئر. لا يتعرض لارتفاع درجة الحرارة أثناء التشغيل المطول ويقل فترات انقطاعه. عندما يكون مستوى الماء غير كافٍ ويصبح المدخول مستحيلًا ، لا يزال الهيكل باردًا ، لأن. مغمورة جزئيًا في المصدر.
- "Kid-3" هو أصغر موديل يبلغ قطره 80 مم فقط ، وله مدخل ماء علوي. تسمح الأبعاد الصغيرة جدًا بوضعها في الآبار الضيقة والآبار. يُسمح بتسخين المياه حتى + 35 درجة مئوية. أقصى عمق لجهاز التشغيل 3 م.
أهم أنواع الأعطال وأسبابها
من المرجح أن تتعطل الأجهزة التي تستهلك كمية أقل من الماء ، لأن المحركات فيها تسخن بدرجة أكبر. تكمن أسباب العيوب التي تسببها المضخة في ضخ المياه إما في ميكانيكاها أو في الكهرباء.
أكثر مشاكل "الطفل" شيوعًا:
- تفكيك المكسرات بسبب اهتزاز القلب ؛
- تآكل الصمام الناجم عن الشوائب الكاشطة في الماء ؛
- كسر القضيب الأساسي.
أعطال كهربائية
بسبب التسخين القوي ، غالبًا ما تحدث مثل هذه الأعطال:
- يحدث ماس كهربائى
- السلك الكهربائي متفحم أو مكسور ؛
- لف النحاس يحترق في الملف ؛
- يقشر من جسم المركب.
أعطال ميكانيكية
في أغلب الأحيان يتم الكشف عن مثل هذه العيوب:
- انسداد التجويف الداخلي للمضخة بشوائب ميكانيكية ؛
- أجزاء التجيير بسبب عسر الماء المفرط ؛
- تفكيك المكسرات بسبب الاهتزاز القوي ؛
- تلف الجهاز من التأثيرات على الجدار الخرساني للبئر ؛
- إضعاف خصائص امتصاص الصدمات المطاطية ؛
- فقدان مرونة الصمام
- فشل المكبس.

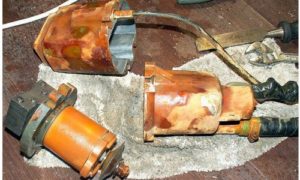

تفكيك مضخة كيد
قبل إصلاح مضخة الأطفال ، يجب تفكيكها بشكل صحيح. الشيء الرئيسي في هذا الأمر هو عدم إتلاف الأجزاء بأكملها ، وتذكر الإجراء لتجميع الآلية بشكل صحيح بعد الإصلاح. قبل التفكيك ، قم بتصريف المياه من المضخة وإيقاف تشغيلها. بعد ذلك ، تحتاج إلى استخدام أداة حادة أو علامة لتطبيق العلامات على نصفي العلبة من أجل تثبيتها بشكل صحيح أثناء التجميع.
ثم يتم تثبيت جسم "كيد" في نائب في وضع عمودي ، أسفل مفصل المؤخرة في الجزأين العلوي والسفلي. يتم فك جميع مسامير التثبيت ، ويتم إزالة الجزء العلوي من علبة الآلية. بعد ذلك ، نقوم بفك وإزالة صمولة التثبيت من جلبة الهزاز ، وإزالة جميع الأجزاء الموضوعة على القضيب. المكونات الرئيسية لمضخة الاهتزاز:
- مكبس.
- الحجاب الحاجز المركز.
- اقتران كهربائي.
- مضاد للصدمات.
- مرساة.
جميع الأجزاء المذكورة أعلاه مثبتة على القضيب المركزي ، ويتم تثبيت الغسالات والصواميل بينهما.
الجهاز ومبدأ تشغيل الوحدة
جهاز ضخ.
ينقسم جسمها إلى جزأين. يتم الضغط على نير في الأسفل. هذان ملفان كهربائيان مع نواة مملوءة بمركب (راتينج بوليمر) ، مرساة. في النصف العلوي يوجد النظام الميكانيكي. يرتكز هزاز بمكبس على ممتص صدمات مصنوع من المطاط المرن. يمكن تركيب صمام عدم رجوع على أنبوب سحب الماء وضخه للخارج.
مبدأ تشغيل الجهاز بسيط. عندما يتم توصيله بالشبكة ، يقوم الملف بإنشاء مجال كهرومغناطيسي. يبدأ القلب بالاهتزاز. لا يسمح الغشاء له بالتأرجح كثيرًا ، ويعود ممتص الصدمات إلى الوضع المحايد. يقوم المكبس المتصل بالمرساة بدفع الخليط المرن من السائل بالهواء ، وتبدأ مضخة الماء في العمل. هذا يخلق حركة السوائل في خرطوم أو أنبوب.
ينفذ القلب 50 اهتزازًا في الثانية. وبسرعة مماثلة ، يقوم المكبس بحركات رجوع إلى الأمام. تتدفق أجزاء الماء التي ينظمها الصمام في الاتجاه المحدد وتصب من أنبوب فرعي مخرج.
