غلاية منزلية لتسخين المياه

مزايا غلاية التدفئة افعل ذلك بنفسك

لا غنى عن غلاية المياه التي تعمل بنفسك في أي منزل ريفي ، حيث غالبًا ما تكون خدمات التدفئة مرتفعة للغاية. يعتبر غلاية المياه التي تعمل بالحطب للعمل بنفسك بديلاً رائعًا للغاز. وأيضًا سيوفر الماء الساخن بشكل كبير.

عندما يتعلق الأمر بالمنزل الريفي ، لا يتم توصيل جميع المنازل بتدفئة الغاز ، كما أن التوصيل ليس متعة رخيصة. بالطبع يمكن حل المشكلة بطريقة أخرى عن طريق شراء نموذج كهربائي للتدفئة في المتجر ، ولكنه أيضًا مكلف للغاية ، كما أن تكلفة الكهرباء ، إذا تم تركيبها ، سترتفع أيضًا.

قد لا يكون النموذج الذي يصنعه المرء أدنى من نماذج المصنع من حيث القوة والكفاءة ، بل إنه يفوقها أحيانًا في بعض الأحيان. إذا كنت تعمل بدقة وفقًا للتعليمات وقمت بإجراء جميع الحسابات بشكل صحيح ، فلن تشعر بخيبة أمل بالتأكيد من النتيجة.

عند بدء العمل ، لا تنس حساب درجة الحرارة الصحيح ، واختر أيضًا عدم وجود صفائح رقيقة جدًا من المعدن حتى لا تحترق. بالإضافة إلى ذلك ، كمواد للعمل ، يمكنك استخدام الغلايات القديمة المستعملة أو على أساس موقد الحطب النهائي.

المزايا الرئيسية لمرجل ماء مصنوع يدويًا للتدفئة باستخدام موقد:

1. الحفاظ على البيئة؛
2. مؤشر جيد للكفاءة
3. انخفاض تكلفة المواد والوقود ؛
4. سلامة؛
5. ظروف عمل مقبولة
6. التثبيت دون اتصال.

عملية التجميع

تتضمن عملية إنشاء المرجل عدة مراحل. في تصنيع كل عنصر ، يجدر النظر في ظروف التشغيل الخاصة للمنتج المصنّع.

جهاز تزويد الهواء

لقد قطعنا جزءًا من أنبوب سميك الجدران بقطر 100 مم ، سيكون طوله مساويًا لارتفاع الفرن. لحام الترباس في القاع. من الصفائح الفولاذية قمنا بقطع دائرة من نفس قطر الأنبوب أو أكبر. نحفر ثقبًا في الدائرة ، وهو ما يكفي لمرور الترباس الملحوم بالأنبوب. نقوم بتوصيل الدائرة وأنبوب الهواء عن طريق شد الجوز على الترباس.

نتيجة لذلك ، سوف نحصل على أنبوب إمداد للهواء ، يمكن إغلاق الجزء السفلي منه بدائرة معدنية متحركة بحرية. أثناء التشغيل ، سيسمح لك ذلك بضبط شدة حرق الحطب ، وبالتالي درجة حرارة الغرفة.

باستخدام مطحنة وقرص معدني ، نقوم بعمل قطع رأسية في الأنبوب بسمك 10 مم تقريبًا. من خلالها ، سوف يتدفق الهواء إلى غرفة الاحتراق.

الإسكان (الفرن)

تتطلب العلبة أسطوانة ذات قاع مغلق بقطر 400 مم وطول 1000 مم. قد تكون الأبعاد مختلفة ، اعتمادًا على المساحة الخالية المتوفرة ، ولكنها كافية لوضع الحطب. يمكنك استخدام برميل جاهز أو لحام الجزء السفلي بأسطوانة فولاذية ذات جدران سميكة.

في بعض الأحيان ، تصنع غلايات التدفئة من أسطوانات الغاز لإطالة عمر الخدمة.

في الجزء العلوي من الجسم نشكل حفرة لإزالة الغازات. يجب ألا يقل قطرها عن 100 مم. نحن نلحم أنبوبًا في الفتحة التي سيتم من خلالها إزالة غازات العادم.

يتم تحديد طول الأنبوب اعتمادًا على اعتبارات التصميم.

نقوم بتوصيل العلبة وجهاز تزويد الهواء

في الجزء السفلي من العلبة ، قمنا بقطع ثقب بقطر يساوي قطر أنبوب إمداد الهواء. نقوم بإدخال الأنبوب في الجسم بحيث يتجاوز المنفاخ القاع.

يجب أن ينتهي أنبوب إمداد الهواء ببضعة سنتيمترات قبل بدء المدخنة.

قرص تبديد الحرارة

من صفيحة معدنية بسمك 10 مم ، نقطع دائرة ، حجمها أصغر قليلاً من قطر العلبة. نقوم بلحام مقبض مصنوع من حديد التسليح أو أسلاك الفولاذ.

سيؤدي ذلك إلى تبسيط العملية اللاحقة للغلاية إلى حد كبير.

غطاء الحمل الحراري

نصنع أسطوانة من ألواح الصلب أو نقطع قطعة من الأنابيب ، قطرها أكبر بعدة سنتيمترات من القطر الخارجي للفرن (الجسم). يمكنك استخدام أنبوب بقطر 500 مم. نقوم بتوصيل غلاف الحمل الحراري وصندوق الاحتراق.

يمكن القيام بذلك باستخدام وصلات معدنية ملحومة بالسطح الداخلي للغلاف والسطح الخارجي للفرن ، إذا كانت الفجوة كبيرة بدرجة كافية. مع وجود فجوة أصغر ، يمكنك لحام الغلاف بالفرن حول المحيط بأكمله.

قمنا بقطع دائرة من نفس قطر صندوق الاحتراق أو أكثر بقليل من لوح فولاذي. نقوم بلحام المقابض باستخدام الأقطاب الكهربائية أو الأسلاك أو غيرها من الوسائل المرتجلة.

بالنظر إلى أنه أثناء تشغيل الغلاية ، يمكن أن تصبح المقابض شديدة السخونة ، فإن الأمر يستحق توفير حماية خاصة من مادة ذات توصيل حراري منخفض.

لضمان احتراق طويل ، نقوم بلحام الساقين في الأسفل. يجب أن يكون ارتفاعها كافياً لرفع غلاية الحطب بما لا يقل عن 25 سم فوق الأرض. للقيام بذلك ، يمكنك استخدام تأجير مختلف (قناة ، زاوية).

تهانينا ، لقد صنعت غلاية تعمل بالحطب بيديك. يمكنك البدء في تدفئة منزلك. للقيام بذلك ، يكفي تحميل الحطب وإشعال النار فيه عن طريق فتح الغطاء وقرص تبديد الحرارة.

مما يتكون المرجل وكيف يعمل؟

يحترق الوقود في هذه الغلايات لفترة أطول بكثير من الوحدات التقليدية. هذا يرجع إلى مبدأ التشغيل الخاص بهم ، والذي ينص على حرق الحطب في صندوق الاحتراق من الأعلى إلى الأسفل. حجرة الاحتراق لها شكل أسطواني ومحملة بالكامل بالخشب من خلال باب في الجزء العلوي من الجسم. يتم الاشتعال من خلال نفس الباب ، وتصميم غلايات الوقود الصلب طويلة الحرق بحيث يتم توفير الهواء أيضًا إلى منطقة الاحتراق من الأعلى على طول أنبوب عمودي. يتم توصيل حمولة دائرية مسطحة مصنوعة من المعدن السميك (10-15 مم) بنهاية هذا الأنبوب ، ويتم لحام موزعات الهواء على شكل قوس مصنوعة من المعدن الشريطي من الأسفل. يمكن أيضًا تطبيق تصميم مماثل لتصنيع غلاية نشارة الخشب.

شحن غلاية محلية الصنع

حجم الحمولة أصغر بمقدار 5 مم من القطر الداخلي لأسطوانة الفرن ، مما يسمح للهيكل بالتحرك لأعلى ولأسفل. يمر الطرف الآخر من الأنبوب عبر الجدار العلوي للغلاية ، ويتم تثبيت مخمد عليه ، والذي يمكن من خلاله ضبط كمية الهواء يدويًا. يبلغ طول الأنبوب 15-20 سم أكبر من ارتفاع غرفة الاحتراق. يمكن أن يكون الأخير تعسفيًا ، حيث تعمل الوحدات الطويلة الاحتراق محلية الصنع كلما زاد قطر الفرن وارتفاعه. هذا يزيد من حجم الغلاف المائي للوحدة وقوتها الحرارية.

تصميم مرجل طويل الاحتراق

بعد الاشتعال ، ينزل الأنبوب مع الحمولة ، ويسحق مجموعة الحطب. يدخل الهواء مباشرة إلى منطقة الاحتراق ، ويوفر تصميم المرجل طويل الاحتراق إمكانية التشغيل على سحب طبيعي ، تم إنشاؤه بواسطة مدخنة بالقطر والارتفاع المطلوبين. تسخن الحرارة المنبعثة الماء في سترة التثبيت ، وتبدأ في التدفق إلى نظام التدفئة عبر الأنبوب العلوي. يعمل مبدأ الحمل الحراري هنا ، واستخدام مضخة الدوران اختياري. لا توجد سترة الماء في جهاز محلي الصنع حول الجدران الجانبية لصندوق الاحتراق فحسب ، بل توجد أيضًا في غلافها العلوي.

لا تؤدي شبكة المرجل الذي يعمل بالحطب منذ فترة طويلة والتي يتم حرقها في المنزل وظيفتها المعتادة ؛ ولا يمر الهواء من خلالها إلى منطقة العمل. لا تعمل الشبكة إلا كدعم لمجموعة الوقود ، ومن خلال خلاياه ، يسقط الرماد والرماد في القسم السفلي ، حيث يتم إزالتهما بحرية باستخدام مغرفة حديدية. عندما يحترق الوقود في الغرفة ، ينخفض ​​الحمل ويمكن تحديد مقدار الحطب المتبقي من الطرف العلوي للأنبوب. بعد نهاية العملية ، يفتح باب حجرة الرماد ، ويتم تنظيف منتجات الاحتراق منه ، ويزداد الحمل مع الأنبوب ويتم تثبيته في هذا الموضع. يمكنك القيام بالتنزيل التالي.

غلاية خشب منزلية الصنع طويلة الاحتراق

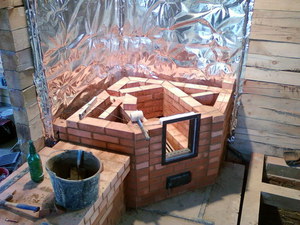

مزايا استخدام غلاية ماء في فرن من الطوب

واحدة من الفوائد الرئيسية هي كفاءة تبديد الحرارة. من الحقائق المهمة أيضًا أنه يمكن إحضار الأنابيب إلى جميع الغرف من الأنبوب.

الغلاية ذات الأساس المائي قادرة تمامًا على الاندماج مع مولدات الحرارة المختلفة. عند استخدام مانع التجمد ، لن يذوب النظام عند إيقاف تشغيل الفرن. من بين أشياء أخرى ، يمكن لمرجل الماء الموجود في موقد من الطوب أن يعمل في حالة وجود تدفئة مركزية وفي وضع عدم الاتصال.

وتجدر الإشارة أيضًا إلى أن غلاية الماء في الطوب موثوقة للغاية. مثل فرن الطوب نفسه ، الذي يعتبر تقليديًا مصدرًا موثوقًا للحرارة. وعندما يتم الجمع بين هذا الفرن وغلاية قائمة على الماء ، تصبح كفاءتها المتبادلة أقوى عدة مرات ، ويظهر نقل حرارة إضافي. يمكنهم معًا تدفئة غرفة تصل مساحتها إلى مائة متر مربع دون إجبارك على إنفاق الكثير من المال على هذه التدفئة.

بالنسبة لفصل الشتاء الروسي المعتاد ، يكفي صندوقان للنيران يوميًا لخلق درجة حرارة داخلية مريحة. بالإضافة إلى ذلك ، يمكن التحكم في درجة الحرارة باستخدام الأنظمة الآلية الحديثة.

تسخين المياه على الخشب

هذا النظام المنظم الأكثر تعقيدًا هو غلاية الانحلال الحراري. تتكون من قسمين. في الجزء السفلي ، يتم حرق الحطب ، وفي الجزء العلوي ، يتشكل الغاز بسبب دوران الاحتراق. بفضل المخطط ، الذي بموجبه لا يدخل الغاز إلى المدخنة على الفور. تزداد كفاءتها ، وتتطلب خشبًا أقل للحرق طويل الأمد.

حول المرجل أنابيب سميكة يتدفق من خلالها الماء المسخن. ضع في اعتبارك أن الحطب الجاف فقط هو المناسب لهذا النوع من الغلايات ، لذلك يجب أن يكون لديك دائمًا مصدر جيد منها في المنزل.

هناك أيضًا أنظمة تستخدم الهواء الساخن للتدفئة بدلاً من الماء. يمر عبر الدائرة وينتقل إلى المجال الجوي للمنزل. يدخل الهواء البارد ، المتساقط ، مرة أخرى إلى الغلاية لمزيد من التسخين.

الخصائص

اليوم ، غلايات التدفئة لديها طاقة كافية لتدفئة الغرف لأغراض مختلفة. هم اقتصاديون. وقت تشغيلهم المستمر هو موسم التدفئة بأكمله تقريبًا.

يمكن أن تعمل هذه الأجهزة على الخشب والفحم والكريات (نفايات الخشب التي يتم ضغطها ومعالجتها إلى حبيبات) ، والقوالب ، والجفت ، وغاز الخشب.

أنواع الغلايات

اعتمادًا على نوع الوقود الصلب ، يتم تقسيمها إلى الأنواع التالية:

• حرق الأخشاب (لا يتم تسخينه بالخشب فحسب ، بل أيضًا باستخدام الكريات) ؛
• عالمي (بالنسبة للعمل ، يستخدمون أنواعًا مختلفة من الوقود ومجموعاتهم) ؛
• غلايات توليد الغاز (لها كفاءة متزايدة ، تعمل على الأخشاب والغاز الخشبي).

تعد نماذج النوع الأخير أكثر ملاءمة للاستخدام ، حيث لا يتراكم السخام بداخلها ، ويبقى الحد الأدنى من الرماد.

هناك نماذج من الغلايات طويلة الاحتراق ، تعتمد على ناقل للكهرباء ومستقلة.

تعمل معدات التسخين هذه على مبدأ الاحتراق العلوي (الموقد يحترق من الأعلى إلى الأسفل). تمتلئ غرفة الاحتراق الموجودة في الجزء العلوي من الهيكل بالوقود. تنفخ المروحة الهواء عبر القناة ، ويتم إرسال الحرارة المنبعثة أثناء الاحتراق إلى المبادل الحراري. يبلغ حجم غرفة الاحتراق حوالي 500 dm3 ، لذلك يمكن لجهاز التسخين هذا العمل لعدة أيام دون انقطاع.

مزايا

الهياكل ذات الاحتراق الطويل هي أجهزة تدفئة تحظى بشعبية كبيرة بين السكان. يفسر ذلك من خلال مزاياها العديدة: فهي ليست فقط استخدام أنواع مختلفة من الوقود ، ولكن أيضًا وقت الاحتراق الطويل ، فضلاً عن بساطة استخدامها وأمانها البيئي.

المرجل من هذا النوع في شكله الحديث هو تصميم مزود بأتمتة ، مروحة لزيادة الضغط في النظام.مع استهلاك كمية صغيرة من الوقود ، يمكن لهذه الأجهزة الحفاظ على درجة الحرارة في الغرف الكبيرة.

عيب كبير في التصميم هو التكلفة العالية ، أكثر من 1000 دولار أمريكي. ه.

ما هو احتراق الانحلال الحراري

كما تعلم ، ليس من الملائم جدًا تدفئة غرفة معينة بالحطب ، لأن هذا الوقود يحترق بسرعة دون إطلاق الكمية المطلوبة من الطاقة. ومع ذلك ، إذا تم تقليل محتوى الأكسجين في الفرن ، فسيتم استهلاك المواد بشكل أبطأ بكثير. على هذا الأساس ، يقوم مبدأ الاحتراق بالتحلل الحراري ، والذي يتطلب وقودًا أقل بكثير ، وتزيد الكفاءة. المنتجات الرئيسية التي يتم الحصول عليها في هذه الحالة هي فحم الكوك ، والرماد ، والغاز القابل للاحتراق ، والذي يطلق أيضًا كمية كبيرة من الحرارة.

هذا يعني أنه عند تصميم غلاية منزلية الصنع طويلة الاحتراق ، يجب مراعاة النقاط التالية:

• في البداية ، الخشب الذي يحترق بكمية محدودة من الأكسجين ينبعث منه غاز قابل للاشتعال ؛
• ثم يتم حرق الخليط الناتج ، مما يعطي الحرارة بدوره.

تعمل العديد من الغلايات محلية الصنع وفقًا لهذا المبدأ ، ولكن من المهم أن تتذكر أنه يجب تعديل المعدات بحيث لا يتضرر النظام العام لتوفير الحرارة للمنزل أثناء تشغيله.

إضافات مفيدة

يجب تجهيز غلاية منزلية الصنع طويلة الاحتراق يتم تجميعها في المنزل بأجهزة تحكم - مقياس ضغط ومقياس حرارة. إذا قررت تثبيت مجموعة أتمتة وشاحن مروحة فائق على وحدتك ، فستحتاج إلى توفير مقعد لها. يتم وضع المروحة في الغطاء العلوي للغلاف ، فمن الأفضل جعل وحدة التحكم الإلكترونية عن بعد ، وتثبيتها على أقرب جدار داخل غرفة الفرن. تقطع مستشعرات درجة الحرارة والضغط في غلاف سترة الماء. لا ينبغي تجاهل أجهزة البيان العادية في هذه الحالة ، لأنها يمكن أن تعمل عند انقطاع التيار الكهربائي. لذلك ، من الأفضل أيضًا وضعها ، حيث لا تعرض كل شاشة إلكترونية ضغط سائل التبريد.

بعد التجميع ، يجب فحص غلايات التدفئة التي تعمل بالحطب للتأكد من نفاذية اللحامات. بمساعدة ضاغط ، من السهل القيام بذلك: املأ سترة الجهاز بالماء وخلق ضغطًا زائدًا بمقدار 3 بار فيه. قبل الاختبار ، يجب تنظيف اللحامات من الخبث. ستجعل الأحواض والأماكن غير المطبوخة نفسها محسوسة بالتسرب. في حالة عدم وجود ضاغط في المزرعة ، يجب إشعال وتركيب التدفئة في الشارع حتى يتم إنشاء ضغط حرج يبلغ 3 بار في الغلاف. يمكن التحكم في ضغط ودرجة حرارة الماء عن طريق مقياس الحرارة ومقياس الضغط.

يوصى بتغطية بطانة الغلاف المائي وداخل جميع أبواب الوحدة محلية الصنع بمادة عازلة للحرارة. كأخير ، يتم استخدام أوراق الأسبستوس وصوف البازلت ، والتي لا تخاف من ارتفاع درجات الحرارة. بالنسبة للبطانة الخارجية للعزل ، يمكنك استخدام معدن رقيق 0.3-0.5 مم مع طلاء بوليمر من اللون المطلوب.

مزايا تسخين الدائرة المزدوجة

تسخين الدائرة المزدوجة هو نوع التسخين الذي يتم فيه تسخين المياه بمساعدة غلاية خصيصًا لاستخدامها في الحياة اليومية ولتدفئة الغرفة بأكملها. وبالتالي ، يتم توفير الحاجة الكاملة للماء الساخن بواسطة غلاية مزدوجة الدائرة. هناك أسباب أخرى لاكتساب المزيد والمزيد من الشعبية:

• يجعل من الممكن عدم الاعتماد على المرافق ويسمح لك بتنظيم التدفئة بنفسك ، وبالتالي خلق الراحة في المنزل
• إمكانية التركيب في أي جزء من المنزل. نظرًا لعدم الحاجة إلى نظام عادم إضافي ، فإن التهوية غير مطلوبة أيضًا
• بالإضافة إلى المرجل نفسه ، لن تحتاج إلى أي شيء ، لأن كل ما هو ضروري للتدفئة وتزويد المنزل بالماء الساخن سيتم بناؤه بالفعل لفترة طويلة
• سعر مناسب وبأسعار معقولة

كيف يعمل موقد الحطب مع دائرة المياه اختيار مواقد الموقد لمنزل صيفي مع دائرة مائية ومبادل حراري موقد من الطوب مع دائرة مائية موقد مع دائرة مائية للعمل - كيف تفعل ذلك بنفسك.

إنتاج دائرة مائية

يمكنك أنت بنفسك بسهولة تركيب وصنع غلاية ماء على فرن ماء جاهز للاستخدام طويل الأمد ، وإذا لم يكن لديك ، فلن يكون من الصعب أن تضعه من الطوب بنفسك. لتسخين المياه. يمكنك عمل دائرة مائية من مشعات الحديد الزهر القديمة للتدفئة ، والتي يمكنك العثور عليها بسهولة.

سعتها في المتوسط ​​لتر ونصف. يمكنك توصيل العديد منها ببعضها البعض والحصول على سخان بسعة 15 لترًا عند الخرج ، ولكن نظرًا لأبعادها الكبيرة ، فقد لا يكون مناسبًا للاستخدام في جميع الغرف. الخيار الأكثر قبولًا هو الحمام الروسي.

أولا ، تفكيكها بيديك. نظفها واشطفها بحمض الهيدروكلوريك أو بالأحرى بمحلولها. قبل تثبيت الهيكل بأكمله ، يجب تغيير الحشيات التي تفصل الأقسام ، لأنها في البداية لا تتكيف مع درجات الحرارة المرتفعة. التي يمكن أن تصل إلى أكثر من خمسمائة درجة. نظرًا لأن الفاصل القديم لن يتحمل وقد يتسرب الرادياتير ، استخدم سلكًا مشربًا من الأسبستوس للوضع. بعد ذلك ، يمكنك البدء في التجميع. يجب تجميعها بحيث يكون أنبوب الخروج أعلى الهيكل بأكمله ، وللمدخل - تحته.

ضع الدائرة جاهزة للاستخدام في المدخنة بالقرب من صندوق الاحتراق قدر الإمكان. سوف يعمل الهواء الساخن القادم من هناك على تسخين الدائرة ، وبالتالي الماء ، مما يجعلها مناسبة لتدفئة المنزل. بعد ذلك ، ستقوم بتوصيل نظام دائرة المياه بالكامل بالمشعات التي تقوم بتدفئة منزلك

تأكد من فحص النظام بأكمله مسبقًا بحثًا عن أي تسرب ، مع إيلاء اهتمام خاص للدائرة. التي اخترتها بنفسك

إذا لم تجد بطاريات حديد زهر قديمة لتصنيعها ، فيمكنك استخدام الأنابيب العادية للدائرة ، ولكن بجدران سميكة بدرجة كافية.

يمكن تطبيق دائرة المياه على أي موقد طويل الاحتراق: من الموقد إلى موقد وعاء وعاء. يمكنك أيضًا صنع غلاية من المعدن السميك إلى حد ما ووضعها مباشرة أسفل صندوق الاحتراق ، مما سيجعلها تسخن بشكل أسرع.

التصنيع الذاتي

من الصعب جدًا تصميم غلاية التدفئة بيديك. أدنى قدر من عدم الدقة ، ولن يعمل بشكل صحيح ، مما قد يؤدي إلى مأساة. لذلك ، من الضروري دراسة تكنولوجيا تصنيعها بعناية وتنفيذ جميع الأنشطة بكفاءة عالية.

أجهزة التدفئة من نوع الألغام

يمكنك إنشاء مرجل منجم أو انحلال حراري بشكل مستقل. الأول يعمل ليس فقط على الخشب ، ولكن أيضًا على الفحم أو الخث أو نشارة الخشب. يمكن تحميل ما يصل إلى 50 كجم من الحطب في غرفته مرة واحدة.

عندما تكون الحجرة مليئة بالوقود والطاقة العالية ، سيعمل هذا الجهاز باستمرار لمدة تصل إلى 5 ساعات ، بأقل طاقة (15-20 كيلو واط) - حتى يوم واحد. كفاءتها 75٪. يمكن ضبط قوة هذه النماذج باستخدام الأتمتة.

نموذج الانحلال الحراري

غاز الخشب الأصفر أو عديم اللون ، والذي يتم إطلاقه تحت تأثير درجات الحرارة المرتفعة ، هو مصدر الحرارة في غلاية الانحلال الحراري. لمثل هذا السخان ، يمكن استخدام الحطب المجفف تمامًا فقط ، وإلا فلن يبدأ. يمكن أن يعمل هيكل الانحلال الحراري أيضًا على الكريات. ستكون التغذية التلقائية للفرن (باستخدام مسامير خاصة) ميزة إضافية للغلاية. مدة النموذج من هذا النوع عند التحميل الكامل هي 12 ساعة.

سلبيات - تكلفة عالية (يمكنك تقليلها إذا قمت بتصنيعها بنفسك) ، والتقلب (تعمل المروحة بالكهرباء) ، وأحجام كبيرة.
لتصنيع مثل هذا الجهاز تحتاج إلى:

• أنابيب وصفائح من الصلب بسمك 4 مم ؛
• أنابيب احترافية وقضبان معدنية بقطر 2 سم ؛
• أقطاب كهربائية.
• المعجب؛
• الطوب الحراري؛
• تحكم أوتوماتيكي في درجة الحرارة
• مهمات الربط.

ارسم مبدئيًا رسمًا تخطيطيًا للغلاية المستقبلية مع كل الحسابات. تم أخذ التصميم الأكثر نجاحًا لغلاية محلية الصنع ، تم تطويره بواسطة المهندس Belyaev ، كأساس. يتم إجراء التعديلات عليها حسب رغبة صاحب المنزل. على سبيل المثال ، يمكن جعل التسخين أكثر كفاءة عن طريق زيادة حجم سترة المبادل الحراري.

يجب تثبيت أجهزة الانحلال الحراري منزلية الصنع على مواقع الطوب النارية المجهزة خصيصًا لها. بعد ذلك ، يتم توصيلهم بدائرة المياه.

في البداية ، اختبار التضمين ، اكتشفوا ما إذا كانت هناك أي أخطاء في تصميم المرجل. إذا تم كل شيء بشكل صحيح ، فسيكون الجهاز قادرًا على التبديل بسرعة إلى وضع مولد الغاز. ستصبح الغرفة أكثر دفئًا خلال نصف ساعة.

الأدوات والمواد

سخان الحطب هو التصميم الأكثر أمانًا. استقلالية عملها ، وسهولة التشغيل ، والحد الأدنى من احتمالية حدوث انفجار ، وإمكانية الإنتاج الذاتي - هذه هي مزاياها الرئيسية. عيبه هو انتظام حقن الوقود.

يمكن صنع نماذج الغلايات المنزلية التي تعمل بحرق الأخشاب من المواد والأجزاء التالية:

• برميل معدني (الحجم - 200 لتر) ؛
• صفائح فولاذية بسمك 3-5 مم (لإنشاء صندوق نيران) ؛
• أنبوب معدني بقطر 20 مم وسمك جدار 3 مم ؛
• أنبوب على شكل حرف L (قطر - 20 مم) ؛
• صر؛
• أبواب المنفاخ وصندوق الاحتراق.

يتم تصنيع نماذج محلية الصنع من غلايات حرق الأخشاب باستخدام معدات اللحام بالغاز وطاحونة.

تسلسل العمل

قبل البدء في العمل ، من الضروري التفكير بعناية في مخطط الجهاز ، وشراء جميع المواد والأدوات اللازمة.

قطع 3 دوائر (قطر كل 57 سم): هذا هو الجزء السفلي والغطاء العلوي والقسم بين النافخ وصندوق الاحتراق. في اثنين منهم ، قم بعمل ثقب بقطر 20 مم.

تم قطع شريط بعرض 400 مم وطوله 3600 مم من ألواح الصلب ، وتم قطع ثقوب فيه لباب صندوق الاحتراق ، أسفله - للمنفاخ. قم بتوصيل الصفيحة باللحام في دائرة.

قم بلحام دائرة بها فتحة في الأعلى ، بدونها في الأسفل. بينهما ، قم بتثبيت قسم مع صر.

قم بلحام الأنبوب والبرميل معًا وفقًا لمبدأ "أحدهما داخل الآخر". من الأسفل ، قم بتثبيت firebox بمنفاخ. قم بتوصيل جميع العناصر باللحام.

في الجزء العلوي من البرميل ، قم بإصلاح قسم الأنبوب على شكل حرف L: سيتم توصيل حاوية التسخين والمدخنة. يشكل الماء ، الذي يتم تسخينه في برميل ، بخارًا يخرج بحرية إلى المدخنة ، وبالتالي يمنع الضغط في الغلاية من الارتفاع.

في الجزء العلوي والسفلي ، قم بتركيب فوهات لمدخل الماء البارد ومخرج الماء الساخن.

علق الأبواب على الفرن والمنفاخ.

قم بتثبيت الهيكل على أساس من الطوب الحراري.

يسخن مثل هذا الجهاز بمساعدة الحطب أو الكريات أو الخث ، معبأ بإحكام داخل صندوق الاحتراق.

حتى أبسط نموذج للغلاية التي تعمل بالحطب يتطلب عناية واهتمامًا عند صنعه بنفسك.

جهاز

قبل عمل غلاية تعمل بالوقود الصلب ، يُنصح بتصميم أو إيجاد رسم دقيق. سيساعد هذا على تجنب عملية التركيب المطولة في تصنيع الأجزاء الفردية. مبدأ تشغيل جميع هذه الأجهزة هو نفسه تقريبًا ، مما يعني أن الرسومات ستكون متشابهة مع بعضها البعض.

يجدر الانتباه إلى أبعاد التثبيت وأقطار الأنابيب وعمق مساحة التمهيد. الغلاية محلية الصنع جيدة لأنه يمكن تغيير المعلمات لتناسب احتياجاتك

يجب ألا يشغل السخان مساحة كبيرة ، وأن يكون قريبًا من الحائط ، وأن يكون له أحجام أنابيب لا تضاهى مع الغرفة التي سيتم وضعها فيه.

مخطط أحد أنواع الغلايات لحرق الخشب لفترة طويلة (مبدأ الاحتراق العلوي) يوصى بحساب قوة الوحدة وقيمتها الحرارية. تحدد هذه المعلمات وقت التشغيل (من الناحية المثالية 24 ساعة) ، وكم مرة سيتم تحميل الحطب ، وما إلى ذلك.كل هذا يحتاج إلى التفكير فيه قبل البدء في بناء غلاية محلية الصنع.

غلاية طويلة الاحتراق مع فرن عمودي (يسمى أيضًا "بوبافونيا"). مجمعة ، بشكل رئيسي من الفولاذ ذو المقاومة العالية للحرارة. يجب أن يكون سمك الجدران المعدنية 4-6 مم حتى لا يحترق الفولاذ في أقصر وقت ممكن. في كثير من الأحيان ، يتم أخذ أسطوانة غاز فارغة أو برميل صغير كأساس. سيذهب Kindling على الخشب أو الكريات. ويوضع فوقها مكبس يمارس الضغط ويمنع تكون فجوة هوائية تؤدي إلى تسريع الاحتراق. بخلاف ذلك ، يُطلق على هذا الجهاز اسم "موزع الهواء" ، يوجد في منتصف الموزع فتحة لتمرير الهواء إلى الفرن. الجزء عبارة عن قطعة من ألواح الصلب على شكل قرص ، لا يزيد سمكها عن 5 مم ، وقطرها أقل بقليل من قطر الفرن ، بحيث يمكن نقلها بحرية داخل الفرن ، بقضيب فولاذي ملحومة به. يوجد على الموزع من جانب الحطب قواطع 50 سم لممر الهواء. هذا هو الحجم الأمثل ، لأنه مع الزيادة ، سيحترق الوقود بسرعة كبيرة ، ومع انخفاض ، سوف يتلاشى

يتم تثبيت الأقسام (من المهم أن تكون على شكل قوس) بحيث تبدو مثل المكره

جهاز غلاية الوقود الصلب

يمكن توصيل غلاية الوقود الصلب بنظام التدفئة في المنزل. للقيام بذلك ، يجب عليك تنفيذ أحد المخططات التالية:

• مرر ملفًا عبر الفرن ، حيث يتدفق السائل من خلاله ويسخن ؛
• قم بتثبيت المدخنة بحيث تمر عبر وعاء به سائل ، حيث يكون للدخان درجة حرارة عالية بما فيه الكفاية ، مما يعني أنه سوف يقوم بتسخين السائل بشكل فعال.
