الغرض من خط أنابيب الغاز الرئيسي

خط أنابيب الغاز الرئيسي هو خط أنابيب مصمم لتوصيل الغاز من حقل أو منطقة معالجة إلى مكان الاستهلاك ، أو نظام أنابيب يربط حقول الغاز الفردية. إنه ينتمي إلى نظام إمداد الغاز الموحد لروسيا وهو أحد العناصر الرئيسية لنظام نقل الغاز.

يسمى خط الأنابيب المتصل بخط أنابيب الغاز الرئيسي والمصمم لنقل جزء من الغاز إلى مستوطنات أو مؤسسات معينة فرعًا.

يمكن نقل غاز الهيدروكربون النفطي الطبيعي أو المصاحب (من الحقول) أو غازات الهيدروكربون المسال (من مواقع الإنتاج) عبر خط أنابيب الغاز هذا.

يمكن أن تكون خطوط الأنابيب الرئيسية:

• أحادي الخيط ، أي مع أنابيب ذات قطر متساوٍ بطول النظام بالكامل ؛
• متعدد الخيوط ، وهو نظام توجد فيه عدة خيوط موازية للفرع الرئيسي ؛
• تلسكوبي أي قطر الأنابيب يختلف من الهياكل الرأسية إلى محطة توزيع الغاز النهائية.

يتراوح قطر أنابيب الغاز من 720 مم إلى 1420 مم. تبلغ الطاقة الإنتاجية لخط أنابيب الغاز 30-35 مليار متر مكعب. م من الغاز سنويا.

تصنيف خطوط انابيب الغاز

• تحت الأرض (بمسافة 0.8-1 متر إلى أنبوب النقل الرئيسي) ؛
• مرتفعة (أي الأنابيب مثبتة على دعامات) ؛
• الأرض (أي في السدود الضخمة).

إذا احتاج الغاز إلى النقل من مواقع الإنتاج تحت سطح البحر إلى الشاطئ ، فسيتم إنشاء خطوط أنابيب الغاز تحت سطح البحر.

عادة ما تكون الشركة المملوكة للدولة مسؤولة عن إدارة أنظمة نقل الغاز الروسية. وهي ملزمة بفحص حالة الأنابيب وتوظيف العمال ومراقبة تحسين مؤهلاتهم.

عبور خطوط أنابيب الغاز عبر المياه

يمكن أن تمر خطوط أنابيب الغاز الرئيسية فوق وتحت الماء.

توجد المعابر تحت الماء بشكل عمودي على محور تدفق المياه. في الوقت نفسه ، تقع على مسافة نصف متر على الأقل من علامة التآكل المحتمل للقاع إلى سطح الطريق ؛ يجب فصلها عن علامات التصميم بمسافة لا تقل عن متر واحد.

لمنع الأنابيب من الطفو ، يتم تثبيتها أثناء البناء بمساعدة أوزان خاصة ، أو سكبها بالخرسانة أو مغطاة بالمواد المعدنية.

يجب أن تتوافق أقسام المعابر التي تمر عبر عوائق طبيعية أو اصطناعية مع المعايير. هذا يضمن سلامتها وموثوقيتها في الاستخدام.

هناك حاجة إلى المعابر العلوية حيث يمر خط أنابيب الغاز عبر الوديان والأنهار الصغيرة وما إلى ذلك. العناصر الموجودة على السطح هي من الأنواع التالية:

خط أنابيب الغاز عبر الماء

• يتقوس.
• الحزم؛
• معلقة.

يتم تحديد نوع العناصر الموجودة فوق سطح الأرض اعتمادًا على ظروف المكان الذي تم فيه وضع خط أنابيب الغاز الرئيسي. الممرات من نوع القوس هي هياكل صلبة وعادة ما يتم بناؤها حيث تمر الأنابيب عبر القنوات. هيكل الحزمة عبارة عن أنبوب ذاتي الدعم.

تنقسم التحولات المعلقة إلى مثبتة بالكابلات ، ومتدلية ومرنة. في المعابر المثبتة بالكابلات ، تكون الكابلات المائلة مسؤولة عن تأمين خط الأنابيب في الموضع المطلوب. في المعابر المعلقة ، لا يتم تثبيت خط أنابيب الغاز بأي شيء وينحني بحرية تحت ثقله. الانتقال المرن هو هيكل يتم فيه تثبيت الأنابيب بواسطة نظام تعليق على كابل واحد أو أكثر.

قيود على استخدام أنابيب البوليمر

على الرغم من الطلب الكبير والمزايا التي تتمتع بها أنابيب البوليمر ، إلا أن هناك قيودًا على استخدامها ، وهي على وجه التحديد ما يلي:

أنابيب البولي ايثيلين

• في المناطق المناخية حيث يمكن أن تنخفض درجة الحرارة المحيطة إلى -45 درجة مئوية.
• عند نقل الغاز المسال.
• في المناطق التي يمكن أن يتجاوز فيها اتساع الزلزال سبع نقاط.
• في حالة تركيب انابيب غاز فوق الارض.
• عند تمرير هيكل غاز فوق مسارات الطرق أو السكك الحديدية.
• عند مد خطوط أنابيب الغاز ينقل الغاز من النوع الخارجي والداخلي.

في الحالات التي يستحيل فيها تركيب أنابيب البوليمر ، يتم استخدام الأنابيب الفولاذية. عندما يتم ملاحظة جميع متطلبات التشغيل ، فهي متينة ولها عمر خدمة طويل. يمكن استخدام الأنابيب الفولاذية لأي طريقة لتمديد أنابيب الغاز.

ملامح المباني

ملامح مد خطوط انابيب الغاز في المدن

هيكل مبنى المحطة عبارة عن هيكل فولاذي خفيف الوزن. سقفها وجدرانها مصنوعة من ألواح خفيفة الوزن من طبقتين أو ثلاث طبقات. في الإصدار الثاني ، تم تجهيز الأجزاء بإطار إطار خاص ، مغطى من كلا الجانبين بالزنك أو الأسمنت الأسبستي أو صفائح الألمنيوم.

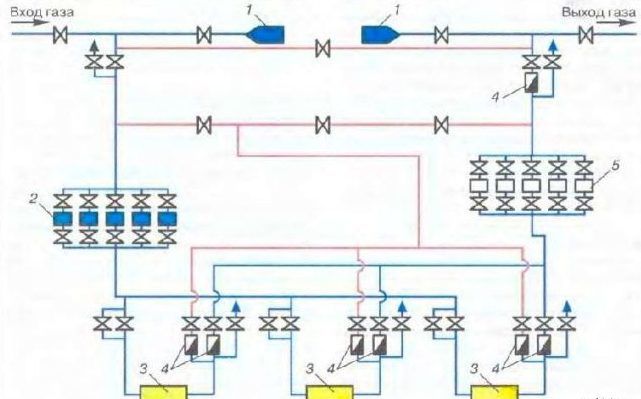

وفقًا لمستوى الضغط في المجمعات ، يمكن للمحطات أن تعمل وفقًا لخطط تشمل من واحد إلى ثلاثة شواحن فائقة مثبتة واحدًا تلو الآخر ، والتي يمكن أيضًا توصيلها في مجموعات من عدة عناصر.

فيديو ذو صلة: الضغط تحت الضغط في خط أنابيب الغاز الرئيسي

https://youtube.com/watch؟v=EVrFll2aAqo

مجموعة مختارة من الأسئلة

• ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
• إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
• مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
• فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
• فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
• ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟

مد انابيب الغاز فوق الارض

تكلفة مد خط أنابيب الغاز الأرضي أقل بكثير من تكلفة الطريقة تحت الأرض. مع خيار التثبيت هذا ، يتم وضع الأنابيب على دعامات خاصة. خطوط أنابيب الغاز فوق الأرض ملائمة للفحص والإصلاح ، وأقل خطورة في حالة تسرب الغاز ومن حيث دخول الغاز إلى المبنى. يجب ألا يغيب عن الأذهان أنه يجب حماية الأنابيب قدر الإمكان من التشوه والتلف نتيجة التآكل ودرجات الحرارة القصوى والأحمال الميكانيكية ذات الأصول المختلفة. يتم تحديد نوع الحماية وفقًا للظروف المناخية في منطقة معينة.

بادئ ذي بدء ، تم تحديد مسافات معينة فوق الأرض وبين الدعامات.

مخطط مد أنابيب الغاز فوق الأرض

يجب أن تكون المسافة فوق سطح الأرض:

• في أماكن مرور الناس لا تقل عن 2.2 متر ؛
• 5 م - فوق الطرق السريعة ؛
• ما لا يقل عن 7.1-7.3 متر فوق مسارات الترام وحافلات الترولي.

يعتمد التباعد بين الدعامات على قطر الأنبوب:

• المسافة القصوى المسموح بها هي 100 متر إذا كان قطر الأنبوب لا يتجاوز 30 سم ؛
• 200 متر بقطر يصل إلى 60 سم ؛
• 300 م أكثر من 60 سم.

يؤخذ سمك جدار الأنبوب في الاعتبار ، يجب ألا يقل عن 2 مم.

تعيين خطوط أنابيب الغاز

في روسيا ، يجب وضع علامة خاصة على كل خط أنابيب غاز. يجب إضفاء الطابع الرسمي على تركيب اللافتات من خلال عمل مشترك لمستخدم الأرض في المؤسسة باستخدام خط الأنابيب الرئيسي.

بمناسبة GOST لخطوط الأنابيب

العلامات هي جزء من مجمع خط أنابيب الغاز الرئيسي وهي جزء مهم منه. أنها بمثابة دليل للكشف عن خطوط الأنابيب.

بفضلهم ، أثناء العمل في المنطقة العازلة ، يمكنك رؤية المنطقة التي تمر عبرها الأنابيب. تظهر العلامات أن المؤسسة تعمل وفقًا لمعايير خطوط الأنابيب الرئيسية.

تحتوي اللافتة على تحذيرات ومعلومات حول خط أنابيب الغاز الرئيسي. إنه عمود به ملصقان.

على أحدهما ، يقع بشكل عمودي على السطح ، هناك معلومات حول عرض المنطقة المحمية وموقع وعمق الأنابيب والمعلمات التقنية الإضافية. يوضح الثاني المسافة بالكيلومترات بطول الأنابيب بالكامل.إنه مصمم لاكتشاف خط أنابيب الغاز من الهواء ، وبالتالي يقع بمنحدر طفيف (يصل إلى 30 درجة).

الكتل والعقد والأجهزة GDS

يجب أن يتوافق تكوين المعدات في محطة توزيع الغاز مع تصميم وجوازات سفر الشركات المصنعة.

يوضح الشكل 1 المخطط التكنولوجي لنظام التوزيع العالمي ، حيث يشار إلى الوحدات الرئيسية لنظام التوزيع العالمي ، ولكل منها غرضه الخاص.

العقد الرئيسية لنظام التوزيع العالمي:

• 1. عقدة التبديل؛
• 2. وحدة تنقية الغاز.
• 3. وحدة التدفئة.
• 4. وحدة التخفيض.
• 5. وحدة قياس الغاز.
• 6. وحدة روائح الغاز.

تم تصميم وحدة تبديل GDS لتبديل تدفق الغاز عالي الضغط من التحكم الأوتوماتيكي إلى التحكم اليدوي في الضغط على طول الخط الجانبي ، وكذلك لمنع زيادة الضغط في خط إمداد الغاز للمستهلك باستخدام صمامات الأمان.

تم تصميم وحدة تنقية الغاز GDS لمنع دخول الشوائب الميكانيكية (الصلبة والسائلة) إلى معدات التحكم التكنولوجي والغاز ومعدات التحكم والأتمتة في GDS والمستهلك.

تم تصميم وحدة منع تكون الهيدرات لمنع تجمد التركيبات وتكوين هيدرات بلورية في أنابيب الغاز والتجهيزات.

تم تصميم وحدة تقليل الغاز لتقليل ضغط الغاز المحدد الذي يتم توفيره للمستهلك والحفاظ عليه تلقائيًا.

تم تصميم وحدة قياس الغاز لحساب كمية استهلاك الغاز باستخدام عدادات ومقاييس التدفق المختلفة.

تم تصميم وحدة تعطير الغاز لإضافة مواد ذات رائحة كريهة حادة (روائح) إلى الغاز. يتيح ذلك الكشف في الوقت المناسب عن تسرب الغاز عن طريق الرائحة بدون معدات خاصة.

تبديل الكتلة (العقدة)

تم تصميم وحدة التبديل لحماية نظام أنابيب الغاز الخاص بالمستهلك من ضغط الغاز المرتفع المحتمل ولتوفير الغاز للمستهلك ، وتجاوز محطة توزيع الغاز ، عبر خط تجاوز (تجاوز) باستخدام التحكم اليدوي في ضغط الغاز أثناء أعمال الإصلاح والصيانة في محطة. تتكون وحدة التحويل من صمامات على أنابيب الغاز الداخلة والخارجة ، وخط الالتفافية ، وصمامات الأمان.

خط الالتفافية - لتحويل تدفق الغاز عالي الضغط من التحكم التلقائي إلى التحكم اليدوي في الضغط. الوضع الطبيعي لصمامات الإغلاق على الخط الجانبي مغلق. يجب أن يتم إغلاق صنابير الخط الجانبي بواسطة خدمة GDS. يجب توصيل الخط الجانبي بخط أنابيب الغاز الخارج قبل المرطب (على طول تدفق الغاز). يوجد على خط الالتفاف جسمان للإغلاق: الأول على طول تدفق الغاز عبارة عن صمام إغلاق ؛ والثاني هو الاختناق ، وهو صمام منظم.

صمامات الأمان. صمام الأمان عبارة عن جهاز أوتوماتيكي لتخفيف الضغط يتم تشغيله بواسطة الضغط الساكن الذي يحدث أمام الصمام ويتميز برفع كامل سريع للبكرة بسبب الحركة الديناميكية لنفث الوسيط المفرغ الخارج من الفوهة.

غالبًا ما تستخدم صمامات الأمان لحماية أوعية الأجهزة والخزانات وخطوط الأنابيب ومعدات العمليات الأخرى في حالة الضغط المفرط. يضمن صمام الأمان التشغيل الآمن للمعدات في ظروف ارتفاع ضغط الغاز أو السائل.

عندما يرتفع الضغط في النظام عن القيمة المسموح بها ، يفتح صمام الأمان تلقائيًا ويفرغ الفائض الضروري لوسط العمل ، وبالتالي يمنع احتمال وقوع حادث. بعد انتهاء التفريغ ، ينخفض ​​الضغط إلى قيمة أقل من بداية تشغيل الصمام ، يغلق صمام الأمان تلقائيًا ويظل مغلقًا حتى يرتفع الضغط في النظام مرة أخرى فوق المستوى المسموح به.

السمة الرئيسية لصمامات الأمان هي سعتها ، والتي يتم تحديدها من خلال كمية السائل الذي يتم تفريغه لكل وحدة زمنية مع فتح الصمام.

يجب أن تكون عقدة التبديل موجودة ، كقاعدة عامة ، في مبنى منفصل أو تحت مظلة تحمي العقدة من الهطول.

الوضع الطبيعي لصمامات الإغلاق على الخط الجانبي مغلق. يجب أن يتم إغلاق صنابير الخط الجانبي بواسطة خدمة GDS.

موضع العمل للصمام ثلاثي الاتجاهات المثبت أمام صمامات الأمان مفتوح.

أثناء التشغيل ، يجب اختبار صمامات الأمان للتشغيل مرة واحدة في الشهر ، وفي الشتاء مرة واحدة على الأقل كل 10 أيام ، مع إدخال في سجل التشغيل.

يجب إجراء فحص وتعديل صمامات الأمان على الأقل مرتين في السنة وفقًا للجدول الزمني. حدود وضع PPK - 10٪ فوق الضغط الاسمي

يجب توثيق فحص الصمامات وضبطها في القانون ذي الصلة ، ويتم ختم الصمامات ووسمها بتاريخ التحقق وبيانات الضبط

في فصل الشتاء من التشغيل ، يجب إزالة الثلج من الممرات المؤدية إلى التركيبات والأدوات ووحدة التبديل.

احتياطات السلامة أثناء تشغيل خط أنابيب الغاز الرئيسي

التزم بقواعد السلامة في المناطق التي يتم فيها تركيب خط أنابيب الغاز الرئيسي

يعتبر خط الأنابيب الرئيسي هيكلًا يحتمل أن يكون خطيرًا ، ولا يمكن استخدامه إلا وفقًا للتعليمات الخاصة التي تحكم إنشاء وتشغيل خطوط أنابيب الغاز الرئيسية.

عمل خط الغاز ملزم بمراقبة المنظمات الصناعية التي تستخدمه. يجب أيضًا أن يكون لديهم جواز سفر خاص من نسختين. وهي مصحوبة بمخطط يتم تطبيق جميع أجزاء خطوط الأنابيب عليه ، ويشار إلى نوعها ، الشركة المصنعة ، المادة ، التركيبات المثبتة.

يتم تحديد وتيرة التجاوز أو التحليق فوق كامل أراضي الهيكل اعتمادًا على معايير الصيانة. في حالة حدوث كارثة طبيعية يمكن أن تلحق الضرر بالأنابيب ، يجب إجراء فحص استثنائي. يتم فحص معابر خطوط الأنابيب عبر طرق السيارات سنويًا.

أداء خطوط أنابيب الغاز الرئيسية

خطوط أنابيب الغاز في روسيا

تُفهم إنتاجية خط أنابيب الغاز على أنها كمية الغاز التي يتم نقلها عبر الأنابيب سنويًا.

تختلف خطوط أنابيب الغاز الروسية في الأداء. تعتمد القيمة على توازن الوقود والطاقة في المنطقة التي تم التخطيط لمد الأنابيب فيها. نظرًا لتقلبات درجات الحرارة ، يتم استخدام كميات مختلفة من الغاز على مدار العام ، وبالتالي فإن الإنتاجية الفعلية عادة ما تكون أقل أهمية من المحسوبة.

لزيادة إنتاجية خط الأنابيب الرئيسي بشكل كبير ، يتم تثبيت ضواغط الطرد المركزي في محطات الضواغط ، والتي تعمل بواسطة توربينات الغاز أو المحركات الكهربائية.

لتحديد نظام للتحكم الآلي في أداء خطوط الأنابيب ، من الضروري دراسة العمليات العابرة في الأنظمة المسؤولة عن نقل الغاز لمسافات طويلة. يجب ألا تكون العمليات العابرة في خطوط أنابيب الغاز خاضعة للرقابة. عندما يتم تثبيت نظام تحكم أوتوماتيكي ، عادة ما تتميز هذه العمليات بالتوهين.

محطات الضاغط

هناك حاجة إلى محطات الضاغط للحفاظ على مستوى الضغط ونقل الحجم المطلوب من الغاز عبر خط الأنابيب. هناك ، يخضع الغاز للتنقية من المواد الغريبة وإزالة الرطوبة والضغط والتبريد. بعد المعالجة ، يعود الغاز تحت ضغط معين إلى خط أنابيب الغاز.

يتم تضمين محطات الضاغط ، جنبًا إلى جنب مع محطات ونقاط توزيع الغاز ، في مجمع الهياكل السطحية لخط أنابيب الغاز الرئيسي.

يتم نقل وحدات الضاغط إلى موقع البناء على شكل كتل جاهزة تمامًا للتجميع. تم بناؤها على مسافة حوالي 125 كيلومترًا من بعضها البعض.

يحتوي مجمع الضاغط على:

محطة ضاغط لأنابيب الغاز الرئيسية

• المحطة نفسها
• وحدات الإصلاح والصيانة والخدمة والصيانة ؛
• المنطقة التي توجد بها مجمعات الغبار ؛
• برج التبريد؛
• حاوي المياه؛
• اقتصاد النفط؛
• أجهزة تبريد الغاز ، إلخ.

عادة ما يتم إنشاء مستوطنة سكنية بجوار مصنع الضغط.

تعتبر هذه المحطات نوعًا منفصلاً من التأثير من صنع الإنسان على البيئة الطبيعية. أظهرت الدراسات أن تركيز أكسيد النيتروجين في الهواء في منطقة تركيبات الضاغط يتجاوز الحد الأقصى المسموح به.

كما أنها مصدر قوي للضوضاء. وجد العلماء أن التعرض المطول للضوضاء الصادرة عن محطة الضاغط يسبب اضطرابات في جسم الإنسان ، ونتيجة لذلك يسبب أمراضًا مختلفة ويمكن أن يؤدي إلى الإعاقة. بالإضافة إلى ذلك ، تجبر الضوضاء الحيوانات والطيور على الانتقال إلى موائل جديدة ، مما يؤدي إلى اكتظاظها وانخفاض إنتاجية مناطق الصيد.

وحدة تركيب نظام السلامة

الحساب الهيدروليكي للضغط المنخفض والعالي

الحساب الهيدروليكي لشبكة الضغط المنخفض. عند حساب شبكة توزيع متعددة الحلقات منخفضة الضغط ، يُفترض أن الغاز يؤخذ باستمرار من الشبكة ، وبالتالي ، فإن معدل تدفق الغاز في كل قسم سيكون مساويًا لمنتج معدل التدفق المحدد بطول المقطع . لمراعاة الظروف الغذائية للموقع وعدد طوابق المبنى ، يتم إدخال معاملات K_ح وك_{نحن سوف}التي يتم قبولها: ك_ح\ u003d 1.0 بقوة ثنائية الاتجاه ، ك_ح\ u003d 0.5 بقوة أحادية الاتجاه و K._ح= 0 للقفزات. عامل K._{نحن سوف} مقبولة وفقا ل.

خفض طول المقطع (ل_إلخ) حسب الصيغة:

م

استهلاك الغاز أثناء السفر يساوي:

، م 3 / ساعة

أين هو استهلاك الغاز المحدد في المنطقة.

استهلاك الغاز المقدر في الموقع:

، م 3 / ساعة

حيث يكون استهلاك الغاز العابر مساويًا لمجموع تكاليف السفر وعبور الغاز للأقسام اللاحقة ؛

- استهلاك الغاز المكافئ ، أي ما يعادل نصف استهلاك غاز السفر.

الجدول 3 - استهلاك الغاز في أقسام شبكة التوزيع لأنابيب الغاز ذات الضغط المنخفض

عدد مؤامرة	الطول الفعلي ، م	حالة الطاقة	استهلاك الغاز ، م 3 / ساعة
مسار	ما يعادل	عبور	مقدر
1-2	50	عبور	921,32	921,32
2-3	480	فن مزدوج.	125,76	62,88	107,94	170,82
3-4	370	غير مرتبطة	59,94	29,97	29,97
4-5	680	غير مرتبطة	110,16	55,08	55,08
5-6	400	غير مرتبطة	50,80	25,40	25,40
6-7	350	غران.	78,40	39,20	39,20
7-8	350	فن مزدوج.	93,45	46,73	244,14	290,87
8-9	530	فن مزدوج.	127,2	63,60	63,60
9-10	470	غير مرتبطة	65,80	32,90	32,90
10-7	540	غران.	132,84	66,42	32,90	99,32
3-9	480	غير مرتبطة	48,00	24,00	24
8-5	350	فن مزدوج.	101,15	50,58	160,96	211,54
2-8	70	فن مزدوج.	18,34	9,17	726,90	736,07

وفقًا لمعدلات تدفق الغاز المقدرة ، نختار أقطار الأنابيب في أقسام فردية وفقًا لمخططات لحساب خطوط أنابيب الغاز ذات الضغط المنخفض بحيث يكون إجمالي خسائر الضغط من التكسير الهيدروليكي لكل نقطة صفر في كل اتجاه مساوية تقريبًا لبعضها البعض (يجب أن يكون التباين 10٪). توصي SNiP بخسائر الضغط في أقسام من خط أنابيب توزيع الغاز بمقدار. لتحديد القطر ، يتم استخدام قيمة متوسط ​​خسائر الضغط المحددة في كل اتجاه من التكسير الهيدروليكي إلى نقطة "الصفر": تؤخذ خسائر الضغط في المقاومة المحلية في الاعتبار عن طريق زيادة الطول الفعال بنسبة 5-10٪.

عند حساب خسائر الضغط في القسم ، يتم أخذ خسائر ضغط الاحتكاك وخسائر الضغط في المقاومة المحلية في الاعتبار. في حالة وجود أقسام رأسية أو تغيرات حادة في الارتفاع على خط أنابيب الغاز منخفض الضغط ، يجب أيضًا مراعاة الرأس الهيدروستاتيكي. نظرًا لحقيقة أن شبكات توزيع الغاز عبارة عن هياكل طويلة ذات عدد صغير نسبيًا من المقاومة المحلية ، فإن SNiP يسمح بمراعاة خسائر الضغط في المقاومة المحلية عن طريق زيادة الطول المقدر للأقسام بنسبة 5-10٪.

الحساب الهيدروليكي لشبكة الضغط العالي. يستخدم القافز الاحتياطي على الشبكة لتوفير الغاز للمستهلكين في حالات الطوارئ ، في حالة تعطل التشغيل العادي للشبكة.

من أجل توفير مواد الأنابيب ، يتم إدخال عامل أمان المستهلك في حالة الطوارئ ، أي في وضع الطوارئ ، يُسمح بتدهور إمدادات الغاز لجميع المستهلكين أو جزء منهم.

هذا يعني أن المستهلكين المتصلين بحلقة نصف الطوارئ يتم إمدادهم بالغاز بمقدار النصف في حالة وقوع حادث. يأخذ الحساب الهيدروليكي في الاعتبار أكثر وضعين للطوارئ غير مواتيين (عندما تكون الأقسام المجاورة مباشرة لنقطة فصل التدفق بعد إيقاف تشغيل نظام التوزيع العالمي (GDS)) ووضع تشغيل واحد يتوافق مع الحد الأقصى لمعدلات تدفق الغاز المقدرة بالساعة.

لا يوجد تقنين لخسائر الضغط لشبكات الضغط العالي والمتوسط ​​، وعادة ما يتم قبول هذه الخسائر ضمن الحدود التي يحددها انخفاض الضغط لفئة مختارة من خطوط أنابيب الغاز ، مع مراعاة التشغيل المستقر لمنظم الضغط للمستهلكين (الحد الأدنى 0.20 .25 ميجا باسكال). نفترض أنه قد تم تحديد شبكة الضغط العالي وانخفض ضغط الغاز في الشبكة من 0.6 إلى 0.3 ميجا باسكال (ز) أو من 0.7 إلى 0.4 ميجا باسكال (القيمة المطلقة).

الجدول 5 - معدلات التدفق المقدرة لغاز الضغط العالي

عدد مؤامرة	وضع الطوارئ الأول	وضع الطوارئ الثاني	وضع العمل (العادي)
GDS-1	7643,2	7780,3	10282,5
1-2	—	7780,3	5107,2
2-3	147,8	7484,7	4811,64
3-4	660,0	6460,3	3787,2
4-5	2553,6	2673,1	—
5-6	2639,1	2502,1	171,0
6-7	3560,4	2041,4	1092,33
7-8	3856,0	1893,6	1387,89
1-8	7643,2	—	5175,09

يتم حساب خطوط أنابيب الغاز عالية الضغط مع مراعاة كثافة الغاز عندما يتغير الضغط وفقًا للمخططات ، مع مراعاة فقدان الضغط التربيعي:

, , (19)

حيث ، - ضغط الغاز ، على التوالي ، في بداية ونهاية القسم المحسوب ، MPa ؛

- الطول المقدر للمقطع.
