تبديل مبدأ التشغيل وتصميم قاطع الدائرة

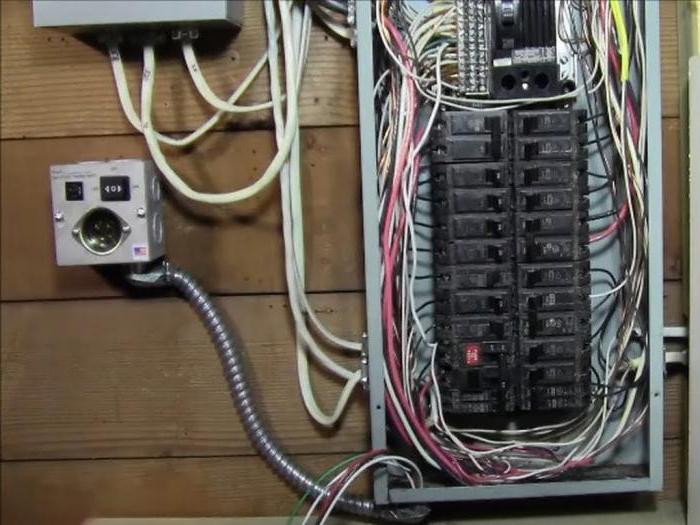

كيفية توصيل مولد للمنزل

تتمثل إحدى مشكلات الاحتراق بعد شراء محطة طاقة (مولد) في اختيار صحة الإجراءات وتسلسلها عند توصيل الجهاز المحدد. للوهلة الأولى ، هذه مهمة صعبة ، ولكن عند الفحص الدقيق ، يتبين أنها ليست صعبة للغاية ويمكنك القيام بكل شيء بنفسك. أي ، قم بتوصيل مولد ديزل بيديك ، وتحسين منزلك.

توصيل المولد بشبكة منزل ريفي: يمكنك توصيل مولد يعمل بالديزل إما باستخدام مفتاح يدوي أو محطة طاقة بمفتاح تحويل تلقائي (ATS) تلقائيًا. تسمح لك محطة توليد الكهرباء المزودة بـ ATS بالتخلص من العديد من المضايقات المرتبطة بالركض إلى محطة الطاقة وزرعها يدويًا ، ولكنها ليست متعة رخيصة. كل ما تحتاجه هو التحلي بالصبر بعد إطفاء الضوء لبضع ثوان حتى يتم تشغيل مولد الديزل ويضيء الضوء. عندما يظهر الجهد في الشبكة الخارجية ، يتم إيقاف تشغيل محطة الطاقة المحددة من تلقاء نفسها.

ملاحظة مهمة. يجب أن يتم توصيل مولد ديزل فقط بفصل كامل عن مصدر الطاقة الحالي.

هذا يعني أنه تم تعطيل المرحلة والصفر.

فيما يلي بعض أبسط وأرخص الطرق لتوصيل محطة توليد الكهرباء بمنزلك:

- الاتصال عبر مفتاح التحويل ؛

- الاتصال من خلال مفتاح عكس ثلاثي الاتجاه.

من المهم معرفة أن مفتاح التحويل مركب بشكل منفصل ، ومفتاح الرجوع ثلاثي الاتجاهات مثبت على سكة DIN خاصة ، والتي توجد على اللوحة الكهربائية. ملاحظة مهمة

إذا كانت الشبكة أحادية الطور ، فسيتم استخدام مفتاح ثنائي القطب (المرحلة والصفر). إذا كانت الشبكة ثلاثية الأطوار ، يتم استخدام مفتاح سكين رباعي الأقطاب (المرحلة A-B-C والصفر)

ملاحظة مهمة. إذا كانت الشبكة أحادية الطور ، فسيتم استخدام مفتاح ثنائي القطب (المرحلة والصفر)

إذا كانت الشبكة ثلاثية الطور ، فسيتم استخدام مفتاح سكين رباعي الأقطاب (المرحلة A-B-C والصفر).

يتم التوصيل من خلال مفتاح تبديل وعكس ثلاثي الاتجاهات باستخدام ثلاثة خطوط ، وهي:

- خط من الشبكة الحالية ؛

- خط من محطة توليد الكهرباء ؛

- خط يذهب إلى مستهلكي الطاقة.

مع هذا الاتصال ، هناك ثلاث حالات ممكنة:

- يتم توفير الطاقة من الشبكة الحالية ؛

- يتم توفير الطاقة من محطة توليد الكهرباء ؛

- انقطاع التيار الكهربائي.

مخطط اتصال الخط باستخدام مفتاح التبديل:

1. تُستخدم جهات الاتصال العليا للاتصال بخط شبكة موجود.

2. تستخدم جهات الاتصال الوسطى لتوصيل مستهلكي الطاقة بالخط.

3. يتم استخدام جهات الاتصال السفلية للاتصال بخط محطة الطاقة.

يتم إجراء مخطط توصيل الخط باستخدام مفتاح ثلاثي الاتجاهات مع مراعاة تعليمات التشغيل.

مولد الديزل ومخطط اتصاله

يتم التوصيل بما يتوافق تمامًا مع دليل التعليمات الخاص بالجهاز. في الوقت نفسه ، يتم توصيل مصدر طاقة خارجي بمحطة الطاقة باستخدام ATS من خلال عداد ، بالإضافة إلى كابل طاقة من مولد ديزل. من محطة الطاقة مع ATS ، يخرج كابل الطاقة من خلال اللوحة الكهربائية ، متجاوزًا العداد.

وبالتالي ، يناقش المقال طرقًا مختلفة لتوصيل محطة طاقة تعمل بالديزل بمنزل بيديك.

في الوقت نفسه ، يتم إيلاء اهتمام خاص لكل من أبسط الطرق وأرخصها لتوصيل محطة طاقة بالمنزل باستخدام مفاتيح التحويل وثلاثية الاتجاهات العكسية ، والأكثر تكلفة - باستخدام محطة توليد الطاقة مع مفتاح التحويل التلقائي.

توصيات التثبيت

من أجل الاستخدام الآمن والصحيح للجهاز ، يجب مراعاة التوصيات التالية:

• من الضروري تثبيت الجهاز في الداخل ؛
• يجب حماية الجهاز من الرطوبة ، وكذلك من الظروف المناخية السيئة ؛
• تتراوح درجة الحرارة المطلوبة لبيئة تشغيل الجهاز من -40 إلى +55 درجة ؛
• في حالة حرق الجزء العلوي من سكين التلامس ، من الضروري تنظيفه بملف ؛
• يجب تثبيت الجهاز بإحكام وثبات.

إذا تم تركيب مفتاح التحويل في الخارج ، فيجب حمايته من التأثيرات البيئية. من الضروري أيضًا ضمان تشغيل الجهاز ضمن نطاق درجة الحرارة المسموح بها - أي إذا كان بالخارج ، فمن الضروري ضمان تسخين الخزانة حيث تم تثبيت هذا المفتاح. يجب أن يتم تركيب الجهاز وصيانته وإصلاحه بواسطة متخصص فقط ، وفقط مع انقطاع التيار الكهربائي بالكامل.

أخيرًا ، نوصي بمشاهدة الفيديو ، الذي يخبرنا بمزيد من التفصيل عن كيفية توصيل مفتاح التحويل بالشبكة:

سيكون من المفيد قراءة:

• كيفية تركيب مولد ديزل
• كيفية توصيل منظم جهد ثلاثي الأطوار
• توصيل المولد بالشبكة بالمنزل
• ما هو مفتاح الحمل؟

مفتاح التبديل هو جهاز خاص مصمم لتحويل الكهرباء إلى الأجهزة الضرورية ، ويعمل باستخدام محرك يدوي. يقدم المصنعون مجموعة واسعة من هذه الأجهزة ، ويختلفون فيما بينهم في الخصائص التقنية المختلفة.

من المهم أن تتذكر أن هناك العديد من الخيارات لتوصيل مفاتيح التحويل - يعتمد الاختيار على خصائص الشبكة الكهربائية. مفاتيح التبديل الأكثر شيوعًا في المباني السكنية

لتغيير أداء هذه الأجهزة ، يتم استخدام وحدات التحكم.

بالإضافة إلى ذلك ، وجدت هذه الأجهزة تطبيقات في الصناعة أثناء تشغيل المولدات الاحتياطية. عند اختيار مفتاح التحويل للمولد ، يجب أن تأخذ في الاعتبار تكوينه وخصائص التأريض الحالي.

يتم ضمان جودة الجهاز من خلال تزويده بقطب كهربائي أرضي. تشير علاماتها إلى درجة الحماية. إنه مثالي إذا كان IP30.

الاسلاك الرسم البياني

تأتي مفاتيح التحويل في أنواع مختلفة: أحادي القطب وثنائي القطب وثلاثة أقطاب وأربعة أقطاب. يتم استخدام النسختين الأوليين في شبكة أحادية الطور ، بينما يتم استخدام الإصدارين الآخرين في شبكة من ثلاث مراحل.

يتم توصيل هذه الأجهزة بالمولد بناءً على نوع مصدر الطاقة الذي سيتم توصيل قاطع الدائرة به. بالنسبة للشبكة أحادية الطور ، يتم استخدام جهاز ثنائي القطب ، والذي يقوم في نفس الوقت بتبديل الصفر ومرحلة الأسلاك ، باستثناء مزيج جهد خرج المولد والجهد الذي يتم توفيره من التيار الكهربائي. لا يمكن استخدام مفتاح التحويل أحادي القطب إلا لتبديل الطاقة بين مرحلتين من نفس الشبكة الكهربائية ، حيث يكون الموصل المحايد شائعًا ولا توجد حاجة لتبديله بأجهزة التحويل.

إذا كان المولد والشبكة التي تزود المنزل من ثلاث مراحل ، فسيتم في هذه الحالة استخدام مفتاح رباعي الأقطاب ، والذي يقوم بتبديل ثلاث مراحل والصفر بين الشبكة الرئيسية والشبكة الاحتياطية من المولد. تُستخدم أجهزة التبديل ثلاثية الأقطاب في الدوائر التي توفر حملًا ثلاثي الطور بدون سلك محايد. أيضًا ، يمكن استخدام جهاز ثلاثي الأقطاب في شبكة أحادية الطور - في هذه الحالة ، سيتم استخدام قطبين فقط عند إدخال وإخراج جهاز التبديل.

يتم تثبيت مفاتيح التحويل في لوحات التبديل ، ويعتمد نوعها على تصميم المحول. هناك أجهزة من النوع المعياري يتم تثبيتها على سكة DIN قياسية. في المباني ، يمكن استخدام دروع بلاستيكية (صناديق) أو أغلفة معدنية للدروع ، مصممة للعدد المطلوب من الأماكن المعيارية.

في الهواء الطلق ، يتم استخدام الدروع المعدنية التي تتمتع بدرجة من الحماية للحالة تكفي للتركيب في الشارع. يتم تثبيت مفاتيح تبديل السكين ذات التصميم المعتاد في دروع ، مكتملة بلوحة تثبيت.

يمكن أيضًا تثبيت سكة DIN قياسية على لوحة التثبيت لمثل هذا الدرع لتثبيت أجهزة الحماية المعيارية الضرورية.

يتم توصيل كبل قادم من لوحة القياس بإدخال واحد من مفتاح التحويل - هذه هي الشبكة الرئيسية. يتم توصيل شبكة احتياطية بالمدخل الثاني - كبل من المولد. إذا كان للمحول مخرج واحد ، فسيتم توصيل الكبل من لوحة التبديل به. تحتوي الإصدارات المعيارية ، كقاعدة عامة ، على مدخلين ومخرجين ، وبالتالي فإن المخرجين مترابطان بالتوازي مع وصلات العبور ومتصلان بلوحة التبديل. يوجد أدناه رسم تخطيطي لتوصيل أحادي الطور لمفتاح تحويل ثلاثي الأقطاب إلى المولد والشبكة الكهربائية:

لتوصيل مفتاح التحويل من مصدرين للطاقة ثلاثي الطور ، تحتاج إلى استخدام الرسم التخطيطي التالي:عند الاتصال ، من الضروري مراقبة القطبية بحيث لا يغير الطور والصفر الأماكن عند تبديل الخرج إلى درع المنزل. يتم حماية المدخلات من التيار الكهربائي بواسطة مفتاح تلقائي ، كقاعدة عامة ، يتم تثبيته في لوحة القياس ، ويجب حماية المدخلات من المولد بمفتاح تلقائي ، يتم تثبيته في الدرع جنبًا إلى جنب مع مفتاح التحويل .

بالنسبة للمنشآت الصناعية ، يتم تركيب الأجهزة فقط إذا كانت طاقة الإدخال صغيرة. وهذه هي الطريقة التي يتم بها تثبيت لوحات التبديل بشكل أساسي - يتم تثبيت مفتاح تلقائي فيها لكل إدخال. اعتمادًا على المخطط ، يمكن تنفيذ تشغيل ATS أو التبديل اليدوي للاحتياطي بواسطة الجهاز المقابل. إذا تم استخدام مفاتيح التحويل في نفس الوقت ، فعندئذٍ ، كقاعدة عامة ، فقط للتحكم بدون تحميل - تتم إزالة الحمل عن طريق المفاتيح التلقائية.

إذا كان هناك جهاز قمع القوس في تصميم الجهاز ، فيمكن تبديل الحمل بمفتاح التحويل ، ولكن على أي حال ، يجب حماية كل خط من خطوط الإمداد بشكل إضافي بواسطة جهاز أوتوماتيكي أو صمامات ، منذ مفتاح التحويل لا يحمي من التشغيل الطارئ للشبكة الكهربائية (الزائد وقصر الدائرة).

مخطط توصيل مفتاح مرور من مكانين

مثل هذا المخطط مناسب في منزل من طابقين على الدرج ، في غرفة المرور ، في ممر طويل. يمكنك أيضًا وضعه في غرفة النوم - أطفئ الضوء العلوي عند المدخل وبالقرب من السرير (كم مرة كان عليك النهوض لتشغيله / إيقاف تشغيله؟).

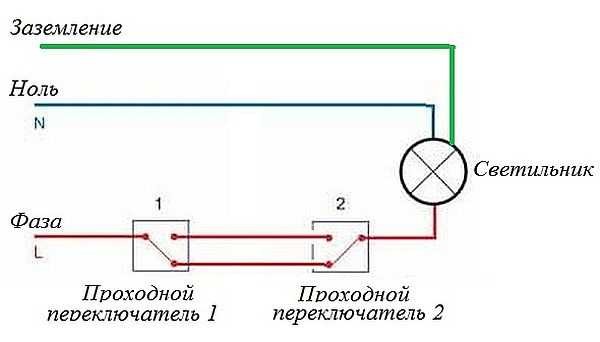

مخطط الأسلاك للتبديل بين مفتاح التمرير من مكانين

يبدأ الصفر والأرض (إن وجد) على الفور على المصباح. يتم تغذية المرحلة بإخراج المفتاح الأول ، ويتم توصيل مدخلات الثانية بالسلك الحر للمصباح ، ويتم توصيل مخرجات الجهازين ببعضهما البعض.

بالنظر إلى هذا الرسم التخطيطي ، من السهل فهم كيفية عمل مفتاح التمرير. المصباح مضاء في الوضع الموضح في الشكل. بالضغط على مفتاح أي من الأجهزة ، فإننا نكسر السلسلة. بنفس الطريقة ، في وضع الإيقاف ، عن طريق تحريك أي منهم إلى موضع آخر ، سنغلق الدائرة من خلال أحد وصلات العبور وسيضيء المصباح.

لتوضيح ما تريد توصيله وما الذي يجب توصيله وكيفية وضع الأسلاك ، إليك بعض الصور.

فصل الأسلاك عن مفتاح المرور

إذا تحدثنا عن الغرفة ، فأنت بحاجة إلى وضع الأسلاك تقريبًا كما في الصورة أدناه. وفقًا للقواعد الحديثة ، يجب أن تكون جميعها على مسافة 15 سم من السقف. يمكن تكديسها في صناديق تثبيت أو صواني ، ويتم إحضار نهايات الأسلاك في صناديق التركيب. هذا مناسب: إذا لزم الأمر ، يمكنك استبدال السلك المكسور. أيضًا ، وفقًا لأحدث المعايير ، تحدث جميع التوصيلات فقط في مربعات التوصيل وبمساعدة الموصلات. إذا قمت بعمل تقلبات ، فمن الأفضل لحامها ولفها جيدًا بشريط كهربائي في الأعلى.

يتم توصيل سلك الرجوع للمصباح بإخراج المفتاح الثاني. يشير اللون الأبيض إلى الأسلاك التي تربط مخرجات كلا الجهازين.

كيف يتم توجيه الأسلاك في جميع أنحاء الغرفة

كيفية توصيل كل شيء في المربع الطرفي موصوف في الفيديو.

تعمل المفاتيح التمريرية دائمًا في أزواج

الآن ألق نظرة على الخيار الثالث ، والذي يوضح كيفية استخدام مفاتيح التمرير بالفعل

لاحظ أن هناك سلكين يعملان بين نقاط التحكم. وهذا ناقص كبير لأولئك الذين توقعوا بطريقة ما استخدام الأوردة القديمة الموجودة في سماكة الجدران للتحكم.

انظر ، الآن يمكنك أن ترى أن السلك الأسود المحايد يذهب مباشرة إلى الثريا. لكن المحايد يمكن كسره أو توصيله في أي وقت من طرفي الممر. في هذه الحالة ، هناك دائمًا مرحلة على أحد الأسلاك ، وتحتاج فقط إلى إطعامها إلى النقطة المرغوبة. بسبب حل المشكلة برمتها.

الآن نترك غرفة النوم ، ونشغل الضوء ، ونصل إلى عتبة باب المطبخ ، ونطفئ الثريا. بالمناسبة ، إذا أراد شخص ما الانضمام إلى التجمعات الليلية ، فبالطريقة نفسها تمامًا سيحل مشاكله دون أي صعوبة. ولكن ماذا لو احتجنا إلى وضع مفتاح آخر - لنقل - في منطقة الباب الأمامي؟

كيف يبدو المفتاح وكيف يعمل؟

إذا تحدثنا عن الجانب الأمامي ، فإن الاختلاف الوحيد هو وجود سهم بالكاد على المفتاحين لأعلى ولأسفل.

كيف يبدو مفتاح العصابة الواحدة؟ انظر ، هناك سهام مزدوجة

إذا تحدثنا عن الدائرة الكهربائية ، فكل شيء بسيط أيضًا: في المفاتيح العادية لا يوجد سوى جهتي اتصال ، في التغذية من خلال (وتسمى أيضًا التحويل) ثلاثة جهات اتصال ، اثنان منها شائعان. يوجد دائمًا جهازان أو أكثر من هذه الأجهزة في الدائرة ، وبمساعدة هذه الأسلاك الشائعة يتم تبديلها.

الاختلاف في عدد جهات الاتصال

مبدأ العملية بسيط. من خلال تغيير موضع المفتاح ، يتم توصيل الإدخال بأحد المخرجات. أي أن هذه الأجهزة لها موقعان فقط للعمل:

• المدخلات المتصلة بالمخرج 1 ؛
• المدخلات المتصلة بالمخرج 2.

لا توجد أحكام وسيطة أخرى. بفضل هذا ، كل شيء يعمل. نظرًا لأن جهة الاتصال تنتقل من موضع إلى آخر ، يعتقد فنيو الكهرباء أنه من الأصح تسميتها بـ "المفاتيح". لذا فإن مفتاح المرور هو أيضًا هذا الجهاز.

لكي لا تعتمد على وجود أو عدم وجود أسهم على المفاتيح ، فأنت بحاجة إلى فحص جزء الاتصال. يجب أن تحتوي المنتجات ذات العلامات التجارية على مخطط يسمح لك بفهم نوع المعدات الموجودة بين يديك. إنه بالتأكيد على منتجات Lezard (Lezard) و Legrand (Legrand) و Viko (Viko). غالبًا ما تكون غائبة عن النسخ الصينية.

هذا ما يبدو عليه مفتاح التبديل من الخلف

في حالة عدم وجود مثل هذه الدائرة ، انظر إلى المحطات (جهات الاتصال النحاسية في الثقوب): يجب أن يكون هناك ثلاثة منهم. ولكن ليس دائمًا في العينات غير المكلفة ، فإن المحطة التي تكلف المرء هي المدخل. في كثير من الأحيان يتم الخلط بينهم. للعثور على مكان جهة الاتصال المشتركة ، تحتاج إلى الاتصال بجهات الاتصال فيما بينها في مواقع رئيسية مختلفة. يجب القيام بذلك ، وإلا فلن يعمل شيء ، وقد يحترق الجهاز نفسه.

سوف تحتاج إلى جهاز اختبار أو جهاز متعدد. إذا كان لديك مقياس متعدد ، فاضبطه على وضع الصوت - سيصدر صوت تنبيه عند وجود جهة اتصال. إذا كان لديك جهاز اختبار المؤشر ، فاتصل بدائرة كهربائية قصيرة. ضع المجس على إحدى جهات الاتصال ، وابحث عن أيهما يرن بهما (يصدر الجهاز صوتًا أو يظهر السهم دائرة كهربائية قصيرة - ينحرف إلى اليمين حتى يتوقف). بدون تغيير موضع المجسات ، قم بتغيير موضع المفتاح. إذا كانت الدائرة القصيرة مفقودة ، فإن أحد هذين الأمرين شائع. الآن يبقى للتحقق منها. بدون تبديل المفتاح ، انقل أحد المجسات إلى جهة اتصال أخرى. إذا كانت هناك دائرة كهربائية قصيرة ، فإن جهة الاتصال التي لم يتم نقل المسبار منها هي جهة الاتصال الشائعة (هذا هو الإدخال).

قد يصبح الأمر أكثر وضوحًا إذا شاهدت مقطع فيديو حول كيفية العثور على الإدخال (جهة اتصال عامة) لمفتاح التمرير.

ميزات الاتصال

يؤثر نوع الشبكة الكهربائية على اختيار مخطط التوصيل لمفتاح التحويل.

شبكة أحادية الطور

لا يمكن توصيل مثل هذا الجهاز بهذه الشبكة إلا إذا كان بها قطبين. بالإضافة إلى ذلك ، يجب أن يؤخذ في الاعتبار أن تشغيل مفتاح السكين ممكن فقط في حالة وجود مصدر طاقة بمواصفات مناسبة. بالنسبة إلى وصلات العبور التي توفر اتصالاً بين الأجهزة ثنائية القطب ، فمن المستحسن إعطاء الأفضلية للأجهزة النحاسية.

شبكة ذات مرحلتين

كيفية توصيل مفتاح السكين بيديك إذا كانت الشبكة على مرحلتين؟ توفر الدائرة استخدام مصدر طاقة 200 فولت. أيضًا ، بالنسبة لهذه الأجهزة ، يجب استخدام مفاتيح التوسيع فقط. عندها فقط يمكن استخدام الأجهزة في مصدر طاقة ثلاثي الطور ، بغض النظر عن عدد الوحدات المستخدمة.

سيكون الجهد الأقصى لهذه الأجهزة 300 فولت ، وستكون المقاومة السلبية القصوى 40 أوم. تنطبق جهات الاتصال في هذه الأجهزة حصريًا على الطرز المغلقة ، ويتم التحكم في التقلبات في الطاقة الكهربائية باستخدام المكثفات التمريرية.

شبكة ثلاثية الطور

بالنسبة لهذا النوع من الشبكات الكهربائية ، يتم استخدام مفاتيح التبديل العكسي. إنها توفر إمدادًا كاملاً دون انقطاع للتيار الكهربائي ، وتوزع الحمل على عدة خطوط وتحافظ تمامًا على مصدر الطاقة. هنا تحتاج إلى استخدام مزودات الطاقة لـ 400 فولت ، وسيكون من المناسب أيضًا استخدام محولات النبض.

تبديل مبدأ التشغيل التبديل

يُطلق على الجهاز الكهربائي الذي يعمل على فصل الحمل الكهربائي عن أحد مصادر الطاقة وتوصيله بمصدر آخر مفتاح التبديل ، أو مفتاح التبديل (مفتاح النقطة الوسطى). تأتي الأجهزة مع طفايات القوس أو بدونها. في الحالة الأولى ، يمكن أن يحدث تبديل الشبكة مع تحميل متصل بالكامل. في الثانية - فقط عندما يتم إيقاف تشغيله.

يتم تشغيل قاطع الدائرة يدويًا ، أي إذا كان من الضروري تبديل مصادر إمداد الطاقة ، يعمل المشغل على ذراع التحكم المعزول لقاطع الدائرة. هناك أيضًا أنظمة تحويل أوتوماتيكي.

كيف تجعل التحول من خلال يديك درسًا في العمل

ربما تكون قد بحثت في الكتالوجات الإلكترونية الآن ولاحظت أن مفتاح المرور الثلاثي يمكن أن يكلف الكثير من المال. ماذا أفعل؟ - المسألة الروسية القديمة ، التي أعاد شكسبير تفسيرها لتكون كذلك أو لا تكون كذلك. سنختار الخيار الأول: لا يمكن لأي شخص بالتأكيد دفع هذا النوع من المال مقابل مفاتيح التنقل. نقدم انتباه قرائنا إلى أول صناعة يدوية في Runet ، حيث ستكون حقيقية وتظهر الصور كيفية تحويل مفتاح عادي يكلف حوالي مائة (هذا نموذج رخيص حقًا) إلى شيء باهظ الثمن - تمريري تحول. وبدون مهارات خاصة وتقنيات خاصة.

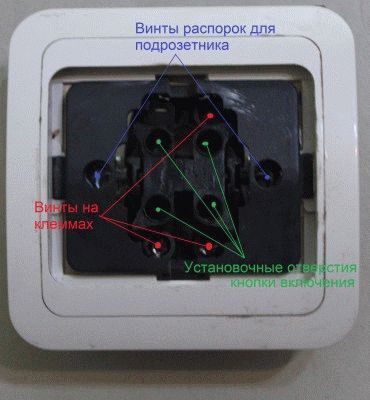

ننظر إلى الصورة الأولى ونرى المفتاح الذي تتم إزالة الأزرار منه

بتعبير أدق ، يتم إخراجها أيضًا من المقبس (إذا جاز لي القول) ، لكن هذه ليست النقطة الآن. كما ترون من الصورة ، لدينا هنا مخطط اتصال نموذجي ثنائي المفاتيح

فقط في حالة ظهور براغي الفواصل في صندوق المقبس ونقاط التلامس الخاصة بالأسلاك المناسبة وموقعة بخطوط ملونة. يجب فكها جميعًا بشكل كبير لتفكيك المفتاح من مقبس الحائط. لا تنس إيقاف تشغيل الطاقة قبل ذلك ، ونوصي بشدة أيضًا بالتحقق من وجود المرحلة باستخدام مسبار ، ورسم هذه الأماكن بطريقة ما مباشرة على الكامبريك (عزل اللب البلاستيكي). في المستقبل ، كل هذا سوف يبسط إلى حد كبير عملية إعادة تثبيت المحول.

مسامير للفواصل

الآن نلقي نظرة على الصورة التالية ، والتي تظهر الجانب الآخر من ضحيتنا المستقبلية. بالمعنى الجيد للكلمة بالطبع. هنا نرى المشابك الموجودة على غلاف المفتاح والتي يجب فكها من أجل إزالة الجزء الكهربائي.كل هذا يتم باستخدام مفك براغي عادي في غضون بضع دقائق. ثم تحتاج إلى جلب دافعات زنبركية من الإطار البلاستيكي. أسهل طريقة للقيام بذلك هي باستخدام مفك براغي سميك. رقيقة فقط لا تناسب. سوف تفهم هذا بسرعة. لا داعي للاندفاع ، لأن هذا المكان هو الأصعب في عملية إعادة صياغة مفتاح تقليدي في المدخل بالكامل. في الصورة ، تمت إزالة دافعات الزنبرك بالفعل ، وتظهر جهات الاتصال المتحركة في المكان الذي كانت فيه.

الاتصالات المنقولة تحت الغطاسون الربيع

لقد تخطينا لحظة إزالة الجزء البلاستيكي من السيراميك (في الصور) ، لأن هذا في رأينا لا يحتاج إلى شرح. يوجد سنان ضعيفان على طرفي الجزء الذي تمت إزالته بالكامل من المفتاح. فقط نقبهم بمفك براغي مشقوق ، ولنبدأ في إعادة صياغة مفتاح عادي في نقطة التفتيش. الآن على القاعدة الخزفية للمفتاح نرى مجموعات جهات الاتصال:

ثلاث مجموعات من جهات الاتصال

1. وسادات الاتصال للمجموعة العامة.
2. جهات اتصال فردية لكل لمبة.
3. اتصالات الروك المنقولة.

الآن لدينا هزاز واحد يدور 180 درجة ونقطع إحدى وسادات التلامس الخاصة بالمجموعة المشتركة (من الأفضل عدم عزلها). يظهر الموضع الناتج في الصورة الأخيرة. الآن الخطوة الأخيرة هي كيف يعمل كل شيء. نأخذ ونلصق كلا الزرين بمسدس صيني حتى يصبحا واحدًا. الآن ، عندما يتم إغلاق إحدى جهات الاتصال الخاصة بنا ، فإن الثانية ستعلق في الهواء.

كل شيء عبقري بسيط. لذلك ، بالإضافة إلى حقيقة أننا أظهرنا كيفية عمل مفتاح تمرير من مفتاح تقليدي ، نضيف أنه من حيث المبدأ ليس من الضروري إزالة دافعات الزنبرك. يمكنك الاستغناء عنها. ولا يلزم لصق زرين إذا قمت بإزالة المفتاح من مفتاح تقليدي بنفس العرض ومن نفس الشركة المصنعة. عادة ما يكون دبوس الساقين هو نفسه تمامًا هناك. كل هذا لن يسمح فقط بإجراء مفتاح تمرير بيديك ، ولكن أيضًا لإنتاج منتج عملي وجميل حقًا.

لذلك ، نعتقد أننا نظرنا في الأسئلة المطروحة بشكل زائد. لقد أوضحوا كيفية توصيل مفتاح التمرير بشكل صحيح ، وكيفية عدم القيام بذلك ، والأهم من ذلك - أخبروا كيف يمكنك توفير الكثير من المال في العملية برمتها. نأمل أن تكون التوصيات ترضيك ، والآن سيتمكن كل مالك مفيد من التباهي بوجود مثل هذا التصميم الأصلي في منزله. حسنًا ، ما الذي تسميه أيضًا مفتاح المرور؟

قواطع دوائر من النوع المتغير

تحتوي جميع مفاتيح التبديل المعروضة أعلاه على عيب واحد - فهي تتطلب وجود شخص لإجراء عمليات التلاعب بدوائر التبديل. هذا غير مريح ، خاصةً عندما يفشل مصدر الطاقة المركزي بشكل متكرر وغير متوقع. لذلك ، تم تطوير قاطع الدائرة الكهربائية. بتعبير أدق ، هذه كتلة كاملة تسمى النقل الاحتياطي التلقائي (ATS).

ATS هو تصميم معقد ، لكن الحرفيين يجمعون مثل هذه الأنظمة من أجهزة ترحيل غير مكلفة نسبيًا (ملامسات). لهذا الغرض ، يتم استخدام الطرز ذات جهات الاتصال المفتوحة والمغلقة بشكل طبيعي.

عند استخدام مفتاح تبديل محلي الصنع ، يعمل مخطط الأسلاك وفقًا لمبدأ معين. على سبيل المثال ، إذا كان هناك إمداد مركزي بالكهرباء في الخط ، فإن المرحل ذو جهات الاتصال المفتوحة عادةً يغلق الدائرة بالحمل. يكون المرحل مع جهات الاتصال المغلقة عادة ، حيث يتم توصيل المولد ، مفتوحًا في هذه الحالة. بمجرد اختفاء التيار ، يتم عكس المجموعة ، وتبدأ الشبكة في تغذية المولد.

التوصيل الصحيح لمفتاح التبديل لتنظيم ثلاث نقاط للتحكم في الإضاءة

في هذه الحالة ، يتم دمج مفتاح التنقل من زر واحد بكمية قطعتين مع مفتاح التبديل. وهذا ما يعطي. كما كان من قبل ، قمنا بتطبيق لونين في الشكل. تخيل أن المرحلة الآن باللون الأزرق. كما هو موضح في الصورة.حان الوقت الآن للذهاب للزيارة. ونطفئ الضوء بحركة واحدة لمفتاح التبديل. رائع حقا؟

تعمل جميع الخيارات الأخرى بنفس الطريقة. الآن يمكن تشغيل وإطفاء الضوء في الممر من أي من النقاط الثلاث. سواء كان ذلك في الباب الأمامي أو عتبة المطبخ أو الخروج من غرفة النوم. علاوة على ذلك ، يمكن إضفاء الإكليل على مفاتيح التبديل. لكنهم جميعًا يتجهون نحو بعضهم البعض.

وهكذا نحصل على القاعدة الثانية. إنه ينطبق على كل من مفاتيح التبديل والمشي: يتم تشغيل المفاتيح في الاتجاه.

نعتقد أنه لا داعي لشرح هذه الكلمات. يمكن تتبعها بوضوح في الشكل الأول ، حيث توجد المفاتيح جنبًا إلى جنب مع بعضها البعض. الثاني ينظر إلى الخارج ، أي نحو مصدر الطاقة ومصباح الإضاءة في الثريا.

التبديل التقليدي والمشي

كما يتضح من الشكل ، يقوم مفتاح التغذية بتبديل جهة الاتصال العاملة إلى أحد مخرجاتها. لتسهيل الرؤية ، قمنا بطلاء الأوردة بألوان مختلفة. في هذه الحالة ، من الواضح أنه في موضع معين ، يكون المحايد والمرحلة قصيرة الدائرة. وهذا حريق أزال الاختناقات المرورية ، والكثير من الأعصاب والتجارب. تذكر قاعدة بسيطة: لا يتم وضع مفتاح التمرير في نفس الدائرة مثل المفتاح العادي. من أجل لا شيء ليحدث. ومع ذلك ، هناك مخطط عمل واحد يستخدم مفتاح التبديل ، والذي سننظر فيه بعد ذلك بقليل (يمكنك رؤية الخيار الثاني مقدمًا في الشكل رقم 2).

الشكل 2. رسم تخطيطي يعمل باستخدام مفتاح تبديل

عند حل مشكلة ثلاث نقاط تحكم في الإضاءة في الممر. إنه يقلب الأسلاك متقاطعة ، مما يخلق إمكانيات غريبة لتنظيم عدد لا حصر له من المفاتيح.

لاحظ أنه على الرغم من كل هذا التلاعب المحايد والطور ، لا توجد طريقة لإنشاء دائرة كهربائية قصيرة. وهذا يعني أنه يمكن استخدام مفتاح التبديل جنبًا إلى جنب مع مفتاح التحويل التقليدي

إليك ما قد يبدو عليه الأمر في الحياة الواقعية:

• ينطفئ الضوء كما يتضح من الشكل. لأن المفتاح التقليدي كسر أحد الأسلاك.
• ترك غرفة النوم للمطبخ ، نقوم بتشغيل الإضاءة ، وإغلاق جهة الاتصال.
• ثم نذهب بهدوء إلى الثلاجة (أو شريط أفقي - من يهتم).
• بعد أن وصلنا إلى عتبة المطبخ ، قمنا بإلقاء مفتاح تمرير ، والذي يغير ببساطة قطبية المرحلة والحيادية على المصباح الكهربائي.

الآن هناك الكثير من الناس الذين سيقولون أن هذا لن ينجح ، وسوف نجيب أنه إذا كانت الطاقة من التيار المباشر ، وهذا موجود غالبًا في السفن ، وفي السيارات والقطارات ، فسيكون كل شيء على ما يرام. من الضروري فقط وضع الصمام الثنائي في المكان المناسب. بالنسبة للشقة العادية ، فإن هذا المزيج لا يبدو الأفضل حقًا.

رسم تخطيطي لمفتاح التبديل

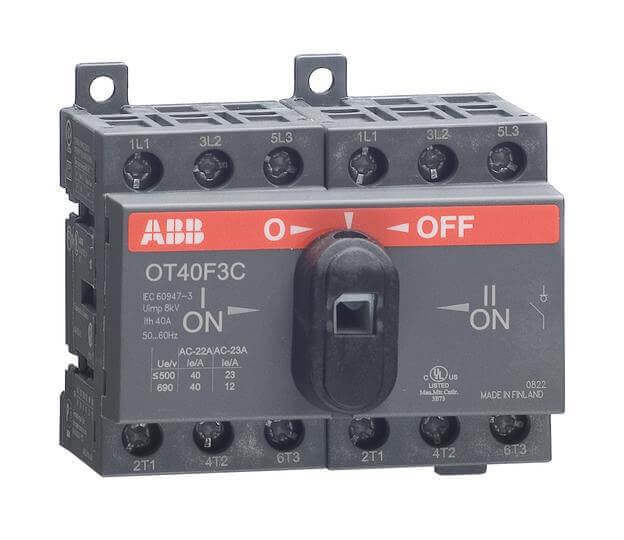

يتكون مفتاح التبديل من مبيت ، وملامسات متحركة من نوع الشفرة مثبتة على العمود ، وملامسات ثابتة ، ومقبض تحكم ، ومزلقة قوسية (إن وجدت) ومحطات للاتصال بالخط. للجهاز وضعان للتشغيل (جهات الاتصال 1 و 2) وواحد محايد (متوسط) ، حيث لا يتم توصيل الحمل بأي من الخطوط.

تبدو دائرة التبديل البسيطة لمصدري طاقة وخط تحميل واحد على النحو التالي: إلى جهات الاتصال 1 ، على سبيل المثال ، يتم توصيل مصدر الطاقة المركزي أو جهات الاتصال 2 - ديزل أو أي نوع آخر من المولدات الكهربائية. الأكثر شيوعًا هي المفاتيح ذات أربعة أقطاب وثنائية الأقطاب.

يكون توصيل مفتاح التبديل في حالة إدخال جهد ثلاثي الأطوار في المبنى كما يلي:

• يجب أن يكون المفتاح أربعة أقطاب ؛
• أربع محطات تذهب إلى إدخال الشبكة ؛
• أربع محطات تذهب إلى مدخلات المولد ؛
• الحمل متصل بأربعة أطراف.

ثلاثة من المحطات الأربعة تنتقل إلى الأطوار ، من واحد إلى صفر.

كيفية توصيل مفتاح المرور

لدى A. Zemskov شريط فيديو كامل حول هذا الموضوع.كي لا نقول إنها كانت مثالية ، لكنها تترك شعورًا بالفهم الكامل للموضوع في إطار المادة التي يدرسها المؤلف. نعم ، بالطبع ، كان هناك من ترك ملاحظات وقحة مثل حقيقة أن مثل هذه الأشياء تسمى مفاتيح ، لأنها تقذف طرفي السلاسل بالعرض. لكننا مع قرائنا نفهم أن كل هذا من الحسد. كل شخص يريد أن يرى إصلاحًا جيدًا في المنزل ، ولكن لا يستطيع الجميع دفع ثمنه بالقدر الذي تستغرقه خدمة المشروع. ومن هنا سوء التفاهم. أما بالنسبة لـ A. Zemskov نفسه ، في رأينا المتواضع ، فإن الرجل الصغير الذي تمكن من كسب المال مقابل عربة يدوية كهذه يستحق قانونًا كل الاحترام. لذلك ، نتحدث اليوم عن كيفية توصيل مفتاح تمرير.

تحديد

الخصائص الرئيسية لمفتاح التبديل هي:

• التيار المقدر أنه يمكن أن يمر. الأجهزة متوفرة بـ 15.0 و 25.0 و 32.0 و 40.0 و 63.0 و 80.0 و 100.0 و 125.0 A.
• التيار الحراري الذي لا يدمر العناصر.
• الجهد الكهربائي المسموح به.
• الجهد الدافع قصير المدى الذي يمكن أن يتحمله العزل.
• عدد الأقطاب التي يمكن لمفتاح التبديل تبديلها في وقت واحد.
• يتم تحديد مقاومة التآكل للملامسات الكهربائية من خلال جهد التشغيل وحجم التيار المرسل.
• يتم تحديد مقاومة التآكل للعناصر الميكانيكية من خلال عدد دورات التبديل.

استنتاج

يعد استخدام مفاتيح التبديل لتبديل المولد حلاً مناسبًا يتيح لك الحصول على مزايا كبيرة. بالإضافة إلى تسهيل عملية صيانة مصدر طاقة فردي ، يتيح هذا الجهاز إمكانية التحكم في حالة عمل الشبكة ويضمن سلامة تشغيل جميع العناصر المدرجة في الخط. لتحديد الخيار الأفضل لمفتاح التبديل ، يتم توجيههم بشكل أساسي من خلال الخصائص الفردية للشبكة الكهربائية والأجهزة المضمنة فيها. بناءً على ذلك ، يتم تحديد مفتاح تبديل بخصائص تلبي هذه المتطلبات.
