نصنع غلاية التدفئة بأيدينا

تحضير المواد ولحام الأجزاء

عملية اللحام بمعدن الأرجون.

لتركيب أجهزة التدفئة على شكل سجلات ، من الضروري تحضير الأنابيب والمواد الاستهلاكية:

• أنابيب فولاذية ناعمة بقطر 76 إلى 159 مم ؛
• أنابيب متفرعة بقطر 32 مم للقافزات ؛
• أنابيب مدخل ومخرج للحام ، من النوع الملولب أو ذي الحواف بقطر 35 مم أو أكثر ؛
• تركيب ملولب لتوصيل فتحة تهوية (صنبور Maevsky) ؛
• المقابس حسب قطر الأنابيب ؛
• دعامات أرضية من الزوايا أو الأقواس للتركيب على الحائط.

لتصنيع مثل هذه المبادلات الحرارية ، غالبًا ما تستخدم الأنابيب بأقطار 76 و 89 و 108 و 159 ملم. تستخدم أيضًا منتجات المقطع الجانبي أو المستطيل أو المربع.

من الأدوات التي ستحتاجها:

• آلة لحام؛
• مفتاح الغاز
• طاحونة (طاحونة) ؛
• مطرقة ، أقطاب كهربائية
• الروليت ، المستوى
• معدات الحماية لحام.

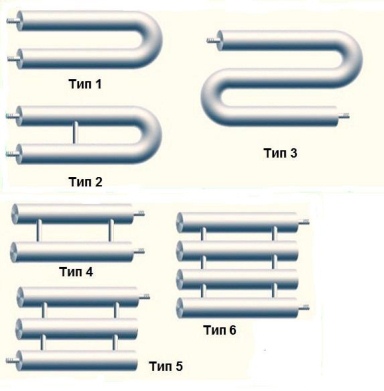

جهاز تسجيل التدفئة.

يتم تنظيف الأسطح المتصلة للأجزاء وإزالة الشحوم منها قبل اللحام لتجنب حدوث عيوب في اللحامات. يجب أن تكون نهايات الأنابيب متعامدة مع محاورها. تتم معالجة الأنابيب ذات القطر الكبير على آلات الطحن أو القطع بالغاز الحمضي.

يتم قطع الأنابيب إلى شرائح ذات أبعاد محسوبة ، ويتم تنظيف الأطراف بمطحنة. على الأنابيب الأفقية ، يتم عمل علامات وقطع ثقوب للقافزات ، يجب أن تدخل الفتحات في الفتحة.

يتم لحام وصلات العبور التي يتم إدخالها في الثقوب إلى الأنابيب الموضوعة أفقيًا وفقًا للأبعاد. المقابس ملحومة في نهايات عناصر التسجيل. يتم لحام أنابيب المدخل والمخرج إلى طرفين (قطريًا) في فتحات مسبقة القطع.

يتم لحام الأنبوب الفرعي الملولب في أحد الأطراف العلوية لتركيب رافعة Mayevsky. يتم تنظيف جميع اللحامات بمطحنة لإضفاء مظهر جمالي. الرفوف ملحومة بالهيكل (عندما يكون الجهاز على الأرض).

للتحقق من إحكام السجل ، يتم إغلاق المنفذ السفلي لمخرج سائل التبريد بقابس. يتم ملء الهيكل بالماء ويتم فحصه بحثًا عن أي تسريبات. عندما يتم العثور عليها ، يتم تصريف المياه ، ويتم غليان المناطق المشكلة مرة أخرى. يتم تنظيف اللحامات مرة أخرى ، ويتم طلاء السجل بالطلاء.

مبادئ العمل الأساسية

يمكن بلا شك أن يُطلق على تصميم نظام تسخين الماء الساخن أحد أهم التطورات في القرن التاسع عشر. ما هو مبدأ عملها. عند رفع الأنابيب ، بمساعدة الماء الساخن ، يتشكل تيار مستمر. وتمتلئ المساحة الفارغة بالماء البارد. الماء يتحرك باستمرار ويتم تسخينه باستمرار. وبالتالي ، يتم ضمان الحفاظ على درجة حرارة مريحة في جميع غرف المنزل لفترة طويلة. بعد كل شيء ، سوف يدور الماء بشكل مستقل عبر الأنابيب.

أنواع أنظمة التدفئة:

• الجاذبية المتدفقة. يتحرك الماء نفسه عبر خط الأنابيب
• مع الحركة القسرية. يتحرك الماء تحت تأثير المضخة

تعتبر الأنظمة التي تستخدم الحركة القسرية أكثر كفاءة من الأنظمة الأولى ، حيث أنه في أنظمة الجاذبية ، التي تمر عبر الرادياتير ، يتباطأ الماء ويبرد ، ويتوقف عن تسخين المبنى. يتم تسريع تدفق المياه بواسطة مضخة دورانية مضمنة لضمان حركة مستمرة للمياه.

تتطلب مثل هذه التصميمات توصيلًا كهربائيًا. ربما يكون هذا هو عيبهم الوحيد ، لكنهم من جميع النواحي الأخرى هم الأكثر كفاءة واقتصادية مقارنة بأنواع أنظمة التدفئة الأخرى.

متطلبات غرفة للغلايات الغازية

يمكن تركيب غلايات الغاز في خزانة أو مطبخ أو قبو ، ملحق خاص. يتم فرض متطلبات معينة على الغرفة التي يتم فيها تركيب غلايات الغاز في منزل خاص.إنها متماثلة في أي غرفة وهي كالتالي:

1. يجب أن تكون الغرفة جيدة التهوية ، مع معدات إلزامية مع غطاء للعادم.
2. يجب تزويد النوافذ بفتحات تهوية أسفل الباب - فجوة صغيرة.
3. ارتفاع السقف - من 250 سم حجم الغرفة - من 15 م 2. تتطلب كل وحدة طاقة في غلاية الغاز حجمًا إضافيًا (0.2 م 2) بحيث يمكنك الاقتراب بحرية من المرجل للصيانة.
4. الجدران. - فصل الغرفة بالغلاية المركبة عن الأخرى يجب أن تكون مصنوعة من مواد مقاومة للحريق ولا تدعم الاحتراق.
5. في القبو أو القبو يجب توفير مخرج منفصل للشارع.
6. يجب وضع الملحق مقابل جدار فارغ لمبنى سكني فقط. أدنى مسافة لأقرب نافذة 4 أمتار ، والارتفاع من السقف إلى النافذة 8 أمتار.

ملامح أنابيب غلايات الغاز

هناك عدة طرق لربط غلاية الغاز. كان الخيار الأكثر شيوعًا هو ربط غلاية التدفئة بالبولي بروبيلين. يتميز العمل مع الأنابيب المصنوعة من هذه المواد بتكلفة منخفضة وبساطة. لا تتجمع البلاك والجسيمات الصلبة على جدران منتجات البولي بروبلين. عند استخدام هذه الأنابيب ، فإن أنابيب غلاية الغاز بيديك ليست صعبة ؛ يمكن لأي مالك عقار التعامل مع مثل هذا العمل.

البطانة من البارونيت. يحظر استخدام شرائط السحب أو شريط الدخان أو الملحقات المصنوعة من المطاط. والحقيقة هي أن الحشيات المطاطية تحت تأثير درجات الحرارة المرتفعة يمكن أن تضيق ، ونتيجة لذلك ، تمنع عمليًا الممر في خط الأنابيب ، ويكون السحب قابل للاشتعال.

إن خط الأنابيب المربوط بأنابيب البولي بروبلين ، كما في الصورة ، قادر على تحمل ضغوط تصل إلى 25 بارًا ، كما أن درجات الحرارة المرتفعة التي تصل إلى 95 درجة مئوية لا تشكل خطورة على ذلك.

كيفية تركيب غلاية تعمل بحرق الأخشاب

لنبدأ التثبيت

يرجى ملاحظة أن الحجم الداخلي للجهاز يجب أن يكون هو نفسه ، ولكن يجب زيادة حجم سترة المبادل الحراري لتحسين كفاءة غلاية حرق الأخشاب. عندما تقوم بتثبيته في مكان معدة مسبقًا له ، ستحتاج إلى توصيله بدائرة المياه ، ثم التحقق من العمل بإغلاق جميع الوصلات.

يحدث أفضل عائد للطاقة في وضع توليد الغاز ؛ لتسخين الغرفة ، يسخن المرجل الذي يعمل بالحطب لمدة نصف ساعة تقريبًا.

بعد التركيب ، يمكن دهنها لجعلها مقاومة للحريق قدر الإمكان ، بالإضافة إلى ذلك ، بفضل الطلاء ، سيكون للغلاية مظهر أكثر جاذبية.

إذا فعلت كل شيء بشكل صحيح ، وقمت بإجراء الحسابات وقمت بالتجميع الصحيح ، فستصبح غلايات المياه التي تعمل بالحطب أكثر كفاءة من الغلايات الغازية. أيضًا ، تسمح لك غلاية الحطب بتوزيع الحرارة بشكل متساوٍ في الغرفة.

كيفية لحام غلاية التدفئة بيديك

مخطط لتصنيع غلاية طويلة الاحتراق مع مبادل حراري

قبل أن تقوم بلحام غلاية التدفئة بنفسك ، عليك أن تقرر تصميمها. ويفضل أن يلبي المتطلبات الحديثة للسلامة والكفاءة. لذلك ، على سبيل المثال ، سيتم النظر في غلاية من نوع الانحلال الحراري المصنوع بشكل مستقل.

كيفية لحام غلاية التدفئة من هذا النوع؟ بالإضافة إلى آلة اللحام ، سيتطلب ذلك المواد والأدوات التالية:

• صفائح الفولاذ والتي يتم تحديد درجاتها من البيانات في الجدول الموضح أعلاه. بالنسبة لغرفة الاحتراق ، يجب أن يكون سمك المعدن 3-4 مم. يمكن أن تكون العلبة مصنوعة من الفولاذ بسمك أصغر - 2-2.5 مم ؛
• أنابيب لتصنيع المبادل الحراري. قطرها الأمثل 40 ملم. سيسمح لك هذا الحجم بتسخين المبرد بسرعة. عدد السجلات - من 3 إلى 6 ؛
• كيفية لحام غلاية التدفئة بدون أداة القطع؟ من الأفضل استخدام "طاحونة" بأقراص خاصة لتقطيع الألواح المعدنية ؛
• أبواب غرفة الاحتراق والمنفاخ.تحتاج أيضًا إلى شراء شبكات من الحديد الزهر. يجب القيام بذلك مسبقًا ، حيث سيتم عمل فتحات وأجزاء التثبيت من المرجل وفقًا لأبعاد المكونات ؛
• المستوى ، شريط القياس وقلم رصاص (قلم تحديد) لوضع العلامات ؛
• معدات الحماية - القفازات وقناع اللحام ونظارات العمل الشفافة والملابس ذات الأكمام الطويلة المصنوعة من مادة كثيفة.

من أجل الوضوح ، يمكنك معرفة كيفية طهي التدفئة في منزل خاص. تساعد مواد الفيديو أو التصوير الفوتوغرافي في العمل ، حيث تظهر بوضوح جميع مراحل وخصائص تنفيذها. ومع ذلك ، يجب أن يتم ذلك فقط بعد رسم الرسم وإعداد جميع الأدوات والمكونات. ينطبق هذا على جميع مراحل تصنيع المكونات ، حيث يستحيل لحام التسخين بيديك ، بما في ذلك الغلايات والسجلات والأمشاط بدون المخطط الصحيح.

من المهم أيضًا تحضير مكان العمل قبل لحام التدفئة في المرآب. في أغلب الأحيان ، تتم عملية التصنيع فيه

تحتاج أولاً إلى توفير أقصى مساحة خالية عن طريق إزالة العناصر غير الضرورية.

لأسباب تتعلق بالسلامة ، يجب أيضًا إخراج السوائل القابلة للاشتعال - البنزين ، والزيت ، وما إلى ذلك - من المرآب. وفقط بعد ذلك يمكنك العمل - لحام التدفئة في المرآب. يتكون اللحام المناسب لمرجل التسخين من تصنيع مكونين - جسم الغلاية والمبادل الحراري نفسه.

مبادل حراري

مبادل حراري لتسخين المرجل

يتكون هذا العنصر قبل أن يتم لحام غلاية التدفئة. بعد ذلك ، سيتم تثبيته في هيكل يعتمد بشكل مباشر على أبعاده الفعلية.

من الناحية الهيكلية ، تتكون من صهاريج مستطيلة متصلة ببعضها البعض بواسطة خطوط أنابيب. يجب أن تكون السماكة المثالية للمادة 3-3.5 مم. هذا بسبب ارتفاع درجات الحرارة التي ستؤثر على السطح. يمكن مشاهدة تفاصيل تصنيعها على الفيديو - كيفية لحام التدفئة في منزل خاص.

على ألواح الصلب ، يتم تمييز الهيكل وفقًا للرسومات. أولاً ، يتم قطع اللوحة الخلفية ويتم لحام قسم بها لإزالة غازات الخشب (الفحم). في هذه المرحلة ، يجب أن تكون حذرًا للغاية ، حيث قد لا يوفر اللحام دائمًا التثبيت المناسب. ثم يتم لحام الجانب والأسفل بالقسم والجدار الخلفي.

تجدر الإشارة إلى أنه من الصعب جدًا لحام غلاية التدفئة بنفسك. لذلك ، يوصى بهذا العمل من قبل شخصين. على وجه الخصوص ، هذا ينطبق على مرحلة تركيب المبادل الحراري النهائي. يتم وضع فتحاتها في فتحات معدة مسبقًا ، ويتم لحام الأنابيب في الجدران الداخلية للغلاية.

غالبًا ما يطرح السؤال - كيفية لحام التدفئة داخل المرآب دون تهوية قسرية. للقيام بذلك ، يجب أن يتم العمل فقط مع فتح البوابات لضمان الإمداد الطبيعي للهواء النقي.

المشكلة الرئيسية للهياكل محلية الصنع هي انخفاض كفاءة العمل. لزيادة الكفاءة ، يوصى بعمل جدران مزدوجة ، يتم فيها تثبيت عازل حراري من البازلت. من الممكن لحام مثل هذا المرجل بيديك لتسخين المياه ، لكن لهذا تحتاج إلى توفير استهلاك إضافي للمواد. أولاً ، يتم عمل جدران مزدوجة مليئة بالعزل. ثم تتوافق تقنية اللحام الإضافية للهيكل تمامًا مع تلك الموصوفة أعلاه.

مخططات أنابيب غلايات الغاز

إذا كانت غلاية الغاز تعمل بالأنابيب بالطريقة التقليدية ، فإن المبرد يتحرك لأعلى في أنبوب الإمداد. علاوة على ذلك ، يتم توجيه الماء إلى الناهضين ، حيث توجد أجهزة خاصة لا تسمح لهم بالفتح.

عندما يتم تنفيذ أنابيب غلاية الغاز ذات الدائرة المزدوجة بواسطة مالك المنزل بمفرده ، فأنت بحاجة إلى إعداد الأدوات والملحقات التالية للعمل:

• مضخة الدورة الدموية؛
• رأس حراري أو صمام توزيع ؛
• خزان التمدد
• صمامات الصرف والكرة ؛
• مرشح مضمن
• رافعة موازنة
• فحص وصمامات الهواء
• زوايا ونقطة الإنطلاق.

مراجل تسخين الانحلال الحراري

من أجل توفير المواد والطاقة المستهلكة في تشغيل الغلاية ، يجب استخدام هذا النوع من الوحدات. مبدأ تشغيل الغلاية هو خليط من الهواء وغاز الانحلال الحراري الذي يشتعل ويعطي المزيد من الحرارة. تكلفة المواد اللازمة لتصنيع غلاية الانحلال الحراري هي مرتبة أعلى من تكلفة غلاية حرق الأخشاب ، ولكن بعد موسمين من التدفئة ، فإن الجهاز يؤتي ثماره.

سيتألف تصميم وحدة المياه بالتحلل الحراري من عدة قطاعات: منظمات إمداد الطاقة ، وفتحة ، وقنوات دخان ، ومروحة ، وغرفة احتراق وأنابيب. في تصنيعها ، من الضروري الالتزام بالرسم الدقيق بسبب التعقيد في تجميع الهيكل. تسمح سعة وكفاءة التسخين العالية بتقليل استهلاك الطاقة وضبط الطاقة على 25-30 كيلو واط ، على عكس الغلايات الأخرى (40-50 كيلو واط).

أرز. 3 مخطط التجميع

لتجميعها ، نحتاج إلى مثقاب كهربائي ، ومستشعر درجة الحرارة ، وعجلة قطع 230 مم ، ومطحنة ، وأقطاب كهربائية وآلة لحام ، بالإضافة إلى شرائح فولاذية بسمك 2 مم ومروحة.

• قطع فتحة الوقود أعلى قليلاً من خزان الاحتراق.
• قم بتثبيت مقيد يتحكم في إمداد الهواء.
• قطع فتحة خاصة في المرجل للمحدد.
• لحام محدد من أنبوب بسمك 65-70 مم.
• قم بعمل فتحة مستطيلة للتحميل وأغلقها بإحكام بلوحة فولاذية.
• قطع حفرة لإزالة الرماد.
• من المستحسن عمل أنبوب فرعي مع ثني لزيادة كمية الحرارة المتولدة.
• قم بتركيب صمام خارج الهيكل لضبط كمية سائل التبريد.
• قم بإجراء اختبار التسرب والتركيب.

أرز. 4 كيف يعمل

كيفية وضع غلاية الغاز على الحائط

بعد اختيار الغرفة وإعدادها بشكل صحيح للتثبيت ، من الضروري تحديد موضع غلاية الغاز المثبتة على الحائط على الحائط وإعداد السطح للتثبيت وفقًا لذلك:

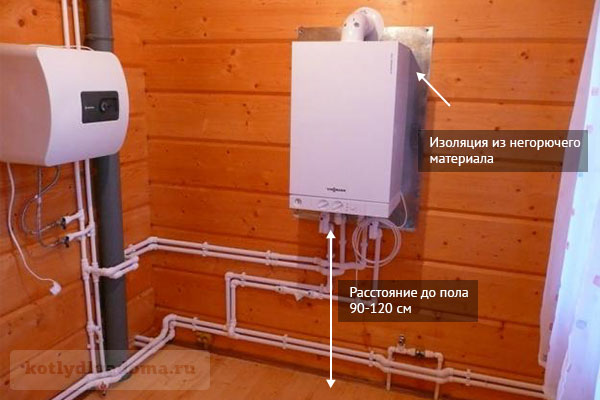

صورة 4: وضع غلاية الغاز بشكل صحيح على الحائط

1. يوصى بالتثبيت على جدار صلب يمكنه تحمل وزن الجهاز. إذا كان الجدار مصنوعًا من مادة قابلة للاحتراق (على سبيل المثال ، منزل خشبي) ، فيجب أن يكون هناك حشية بين المرجل والجدار من مادة غير قابلة للاحتراق بارزة على طول محيط الجهاز لمسافة 200 مم. عادة ، يتم استخدام طبقة من الورق المقوى الأسبستوس كطبقة ، ويتم لصق طبقة من الصلب المجلفن فوقها.
2. يوصى بتركيب المرجل المفصلي على ارتفاع 90-120 سم من الأرضية وعلى مسافة 10 سم على الأقل من الجدران المجاورة. هذه المساحة ضرورية للأنابيب المريحة وصيانة المرجل.
3. يجب وضع مقبس التوصيل بالتيار الكهربائي بجوار المرجل المثبت على الحائط وليس تحته بأي حال من الأحوال. سيؤدي ذلك إلى منع حدوث ماس كهربائي في حالة حدوث تسرب. في مكان قريب ، يجب توفير مكان لتركيب مصدر طاقة غير متقطع (UPS) لغلاية الغاز.

تختلف متطلبات موقع غلايات الغاز على الحائط والمسافات إلى العناصر الهيكلية المختلفة في العديد من الطرز. لقد قدمنا ​​القيم الأكثر شيوعًا ، ولكن مع ذلك ، قبل إجراء التثبيت ، من الضروري توضيحها في جواز السفر لجهاز معين.

كيفية لحام سجل التدفئة بيديك

كيفية لحام سجل التدفئة بشكل صحيح وفي أي الحالات يوصى بتثبيتها؟ تحتاج أولاً إلى فهم الغرض منها بشكل صحيح. في الواقع ، هذه أجهزة تسخين يجب أن تضمن أقصى نقل للحرارة من الماء الساخن لنظام التدفئة إلى الغرفة.

قبل لحام مسجلات التسخين ، من الضروري تحضير المواد الرئيسية للتصنيع:

• الأنابيب الرئيسية. يجب أن يكون قطرها كبيرًا نسبيًا - حتى 100 مم.بالنسبة للأنظمة القسرية ذات نظام درجة الحرارة المرتفعة ، يوصى باستخدام هذا فقط. من الأفضل أن يكون قسم الأنبوب دائريًا ، لأن الهياكل الجانبية ستخلق مقاومة هيدروليكية كبيرة ، وهو أمر غير مرغوب فيه ؛
• من أجل لحام سجل التسخين بشكل صحيح ، ستكون هناك حاجة إلى أنابيب ذات قطر أصغر ، والتي ستكون بمثابة فوهات لتداول المبرد بين الأنابيب الأفقية الرئيسية. يجب أن يكون المقطع العرضي لها في حدود 24-30 ملم.

في المرحلة الأولى من العمل ، يجب قطع جميع الأنابيب وفقًا للرسم المعد مسبقًا. بعد ذلك ، قبل لحام مسجلات التسخين ، يلزم عمل سدادات لنهايات الأنابيب الكبيرة. وهي مقسمة إلى نوعين - أصم وذات أنابيب مدخل. بمساعدة الأخير ، سوف يتحرك المبرد على طول محيط السجل.

ترتيب العمل على النحو التالي.

• من أجل لحام سجل نظام التدفئة بشكل صحيح ، يجب عليك أولاً قطع جميع الأنابيب وفقًا للرسم. لهذا ، يتم استخدام "البلغارية". في نهاية العمل ، يتم تنظيف الأجزاء النهائية ؛
• تصنيع كاتم الصوت. بالنسبة لهم ، تحتاج إلى استخدام معدن من نفس سماكة الأنابيب. يجب أن يكون قطر السدادات أكبر من قسم الأنبوب لكل سمك معدني. هذا ضروري للحام حافة التركيب. بعد تصنيعها ، يتم التثبيت بطريقة ملحومة ؛
• قبل لحام سجلات نظام التدفئة بمساعدة أنابيب المحول ، من الضروري عمل ثقوب في الأنابيب. من الأفضل القيام بذلك باستخدام آلة لحام ، لأنه من المستحيل قطع ثقب دائري بمطحنة.

المرحلة الأخيرة من العمل هي توصيل الأنابيب الكبيرة بجهاز تسخين واحد - سجل.

لوائح السلامة

عند استخدام مواقد حرق الأخشاب ، اتبع دائمًا قواعد السلامة

لا تترك أبدًا مواقدًا طويلة الاحتراق لفترة طويلة دون تحكم ، ولا تنس تنظيف غرفة الرماد في الوقت المناسب ووضع الحطب في صندوق الاحتراق
انتبه لصمامات مدخنة المداخن. اتركها مفتوحة حتى تبدأ في إشعال الموقد
استخدم فقط في موسم البرد ، واستخدامه في الصيف غير عملي. يمكن أن تؤدي السخونة الزائدة الكبيرة إلى الانهيار ، ومن ثم يتعين عليك إصلاح الفرن

وجدية. يمكن أن تتسبب درجات الحرارة المرتفعة في انهيار جدران الفرن. لهذا السبب يجب تجنب درجات الحرارة المرتفعة بشكل مفرط واستخدام الوحدة في الموسم الدافئ.

يمكن أن تؤدي السخونة الزائدة الكبيرة إلى الانهيار ، ومن ثم يتعين عليك إصلاح الفرن. وجدية. يمكن أن تتسبب درجات الحرارة المرتفعة في انهيار جدران الفرن. لهذا السبب يجب تجنب درجات الحرارة المرتفعة بشكل مفرط واستخدام الوحدة في الموسم الدافئ.

نبني بأيدينا

إذا كان فرنك من الطوب. ثم بالنسبة لها ، يمكن أيضًا بناء غلاية ماء بيديك ، ويمكن أيضًا وضع الموقد نفسه من الطوب. كسخان مياه ، يمكنك أن تأخذ مشعاعًا بسيطًا من الحديد الزهر. يمكن العثور على نموذج مماثل عند تفكيك مباني "خروتشوف" القديمة المكونة من خمسة طوابق ، إذا تم هدمها في مدينتك.

تبلغ سعة كل مشعات حوالي لتر ونصف. عند توصيل اثني عشر من هذه المشعات ببعضها البعض ، سينتهي بك الأمر بسخان قوي سعة 18 لترًا بمساحة ثلاثة أمتار مربعة. ومع ذلك ، فإن هذه المقاييس ليست مناسبة لجميع الغرف ، ولكن لتسخين الحمام الروسي الحجمي ، سيكون هذا أحد أكثر الخيارات قبولًا.

قبل تثبيت الهيكل نفسه ، قم بفك المشعات. ثم يجب تنظيفها جيدًا. لإزالة أي أوساخ عليها ، اصنع محلولًا ساخنًا يعتمد على ستة بالمائة من حمض الهيدروكلوريك واشطف المشعات به ، ثم يجب شطفها بالماء البارد. الآن نقوم بتغيير حشيات التقاطع ، حيث يمكن أن تزيد درجة الحرارة عن ستمائة درجة.مع نظام درجة الحرارة هذا ، لن يكون الورق المقوى قادرًا على تحمل الصدمات ، مما سيؤدي إلى تسرب الرادياتير. لذلك ، كحشية ، خذ سلك الأسبستوس ، بعد نقعه بزيت التجفيف.

الآن نقوم بتركيب المرجل في فرن من الطوب. وهو ليس بالصعوبة التي قد تبدو للوهلة الأولى. لكن هناك بعض النقاط الجديرة بالذكر على وجه الخصوص. أولاً ، يجب أن يكون أنبوب غلاية الماء الخاص بفرن الطوب مزودًا بأنبوب غير ملحوم بقطر كبير ، مما يؤدي إلى توزيع المياه بأكبر قدر ممكن من الكفاءة. ثانيًا ، لا ينبغي بأي حال من الأحوال لحام الأنابيب من طرف إلى طرف لمنع ظهور العيوب ، والتي قد تتسرب بسببها الغلاية لاحقًا.

يجب أيضًا شطب حواف الأنابيب ، قبل الطهي ، تأكد من أن الحلقات تقع على بعد حوالي 5 سم عن بعضها البعض. غالبًا ما يمكن أن يتسرب المرجل في فرن الطوب بشدة ، إذا حدث هذا فجأة ، قم بتنظيف التسريبات بمطحنة واشطفهم.

اختيار آلة اللحام والأقطاب الكهربائية

يعتمد اختيار الأقطاب الكهربائية ووضع اللحام على سمك المعدن

حاليًا ، تقدم الشركات المصنعة عدة نماذج من آلات اللحام التي يمكنك من خلالها عمل وصلات معدنية عالية الجودة من مختلف الدرجات. ولكن قبل أن تقوم بلحام التدفئة بشكل صحيح ، عليك اختيار النموذج الأمثل. ضع في اعتبارك أكثر أنواع الأجهزة شيوعًا وخصائصها الرئيسية.

محول

يعتمد مبدأ التشغيل على زيادة وتيرة التيار الوارد. لهذا ، يتم استخدام محولات تصعيد. على الرغم من الأبعاد الكبيرة نسبيًا ، فإن هذا النوع من آلات اللحام يتكيف بشكل أفضل مع زيادة الطاقة. مع ذلك ، يمكنك لحام غلاية التدفئة بشكل صحيح ، مع مراعاة تكنولوجيا التصنيع.

العاكس

يحدث تكوين التيار وفقًا للمعلمات المحددة بسبب تشغيل الدوائر الإلكترونية. تتميز بقوس ثابت ، مما يعطي في النهاية خطًا عالي الجودة. يجب أن يؤخذ ذلك في الاعتبار قبل أن تتعلم كيفية لحام التدفئة بنفسك. ومع ذلك ، فهي حساسة للغاية لانخفاض الجهد في الشبكة.

كمعدات إضافية لأجهزة العاكس ، يوصى بشراء مثبت الجهد.

هل من الممكن لحام المرجل بيديك لتسخين المياه باستخدام جهاز عاكس؟ نعم ، ولكن يجب أن تتطابق خصائصه مع معايير المعدن المستخدم. غالبًا ما يستخدم الفولاذ الكربوني لتصنيع عناصر التسخين.

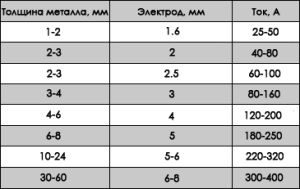

جدول مواد لحام التدفئة

تحتاج أيضًا إلى معرفة اعتماد أقطار الأقطاب الكهربائية على سمك المعدن الذي يتم لحامه.

بالنسبة لاختيار آلة اللحام ، يوصي الخبراء بالتوقف عند نماذج العاكس التي تعمل على التيار المتردد. تكلفتها أعلى إلى حد ما من تكلفة المحولات ، لكنها أصغر ويمكن استخدامها لعمل لحام عالي الجودة.

هذا أمر مهم في الاعتبار ، لأن اللحام الذاتي لمرجل التدفئة يجب أن يكون عالي الجودة

تبلغ تكلفة الجهاز الذي تبلغ طاقته 7 كيلوواط ، وتيار اللحام الذي يصل إلى 200 ألف وقطر القطب الأقصى 3.6 ملم حوالي 16 ألف روبل.

كيفية لحام التدفئة سجل نفسك

السجل عبارة عن مبادل حراري بأنابيب متوازية يبلغ قطرها أكثر من 32 مم ، متصلة بواسطة وصلات من أنابيب فرعية ذات قطر أصغر. يمكن أيضًا صنعها على شكل ملف. تؤدي الأجهزة نفس وظائف المشعات ، ولكنها تختلف في إمكانية تصنيعها بشكل مستقل.

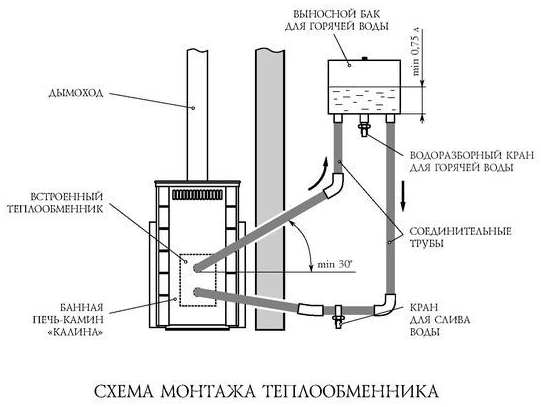

مخطط تركيب المبادل الحراري.

كقاعدة عامة ، توفر السجلات تدفئة في المستودعات وغرف المرافق والمرائب وبعض المباني السكنية منخفضة الارتفاع ، ولكن يمكن تجهيزها كجزء من المناطق الداخلية للغرف العادية. تُستخدم المبادلات الحرارية كعناصر لأنظمة تسخين ذات أنبوب واحد أو أنبوبين مع زيادة معايير الحرائق والصرف الصحي.

1. أقطاب لحام القوس اليدوي

4.1.1.
لحام القوس اليدوي للمفاصل
أنابيب ومراجل مصنوعة من الكربون ،
سبيكة منخفضة وسبائك عالية
الفولاذ ، من الضروري استخدام الأقطاب الكهربائية ،
تلبية متطلبات GOST
9466,
9467
و 10052. يجب اختيار ماركة الأقطاب الكهربائية
اعتمادا على العلامة التجارية الملحومة
أصبح. لمنتجات اللحام التي
هذا RD يخضع ل
أن تستخدم المحلية
الأقطاب الكهربائية الواردة في الجدول 4.1 ؛
التركيب الكيميائي والميكانيكي
خصائص المعدن المترسب من هؤلاء
يتم إعطاء الأقطاب الكهربائية في الملحق
7.

طوابع بريدية
أقطاب الشركات الأجنبية التي
يمكن تطبيقها كما هو مبين في الملحق
8;
نوع الأقطاب الكهربائية وفقا ل
التصنيف المحلي ل
تحديد نطاق معين
العلامات التجارية القطب.

فرصة
استخدام أقطاب كهربائية غير مدرجة في
الجدول 4.1
وفي التطبيقات
7
و 8
لمنشآت وزارة الطاقة في روسيا ينبغي
يتم الاتفاق عليها مع CJSC "Prochnost
MK "، لأشياء أخرى - من أي
بحث متخصص
التنظيم في مجال اللحام
في ملاحق قواعد Gosgortekhnadzor
روسيا.

4.1.2.
أقطاب لحام السحابات
من الفولاذ عالي السبائك إلى الأنابيب
فائق التسخين وعناصر أخرى
مرجل أو لخط أنابيب مصنوع من سبيكة منخفضة
الفولاذ اللؤلؤي ، وكذلك اللحام
يجب اختيار السحابات
وفقًا للجدول 4.2.

ل
مشابك اللحام من الصلب من أي درجة
للأنابيب المصنوعة من الفولاذ الأوستنيتي
يجب استخدام الأقطاب الكهربائية EA-395/9 ،
ZIO-8 ، OZL-6 ، TsL-25 ، TsT-10 ، NIAT-5 ، فولاذ
12X11V2MF - الأقطاب الكهربائية EA-400 / 10U و EA-400/10.

4.1.3.
قبل وصلات اللحام
ويجب أن تكون أقطاب الاختبار
مكلس حسب النظام المعطى في
وثيقة ذات صلة (OST ، TU) أو
ضع الكلمة المناسبة. في حالة عدم وجود مثل
البيانات ، يتم تحديد وضع التكليس وفقًا لـ
الجدول 4.3.

مستورد
يتم تحميص الأقطاب الكهربائية في نفس الوضع
محلي مع نفس النوع
الطلاءات.

4.1.4.
الأقطاب الكهربائية الأساسية المغلفة ،
مخصص لحام اللؤلؤ
يجب استخدام الفولاذ في الداخل
بعد 5 أيام من التكليس ، يتم استخدام الأقطاب الكهربائية TsT-45
- في غضون 10 أيام ، أقطاب كهربائية أخرى
- في غضون 15 يومًا إذا تم تخزينها على
المستودع وفقًا لمتطلبات الفقرة 3.10.
بعد الفترة المحددة ، الأقطاب الكهربائية
يجب إعادة وضعه قبل الاستخدام.
يشعل. عند تخزين الأقطاب الكهربائية
في فرن عند درجة حرارة
80-115 ° C مدة صلاحيتها غير محدودة.

جدول
4.1

مخططات الأنابيب لمراجل الأرضيات

كما يوحي مخطط الأنابيب لغلاية الغاز الأرضية ، عند إنشاء نظام تدفئة ، يلزم تركيب مضخة كهربائية دائرية (اقرأ: "مخطط توصيل غلاية تسخين الغاز مع أمثلة").

الأجهزة من النوع القسري سهلة التشغيل وتعتبر أكثر راحة في الاستخدام.

يتم التحكم في وحدة التسخين تلقائيًا. من بين المزايا ، تجدر الإشارة إلى أنه بالنسبة للغرف الفردية ، من الممكن تحديد درجة حرارة معينة ، وذلك بفضل وجود أجهزة استشعار تتحكم في عملية التدفئة.

في الوقت نفسه ، يكون لمخطط أنابيب غلاية الغاز المثبتة على الحائط جوانب سلبية ، بما في ذلك:

• سعر مرتفع للمكونات ؛
• تعقيد تنفيذ الربط ، والذي لا يمكن أن يؤديه إلا محترف ؛
• الحاجة إلى موازنة ثابتة للأجزاء ؛
• تكلفة الخدمة.

إذا كان المنزل يحتوي على نظام إمداد حراري معقد ، على سبيل المثال ، هناك "أرضية دافئة" وبطاريات ، فيمكن ملاحظة بعض التناقض عندما يتحرك المبرد. لذلك ، لحل المشكلة ، يتم تضمين فصل هيدروليكي في مخطط الأنابيب ، والذي يشكل عدة دوائر لحركة المبردات - دائرة مشتركة ودائرة مرجل.

لعزل كل دائرة ، يتم تثبيت مبادل حراري إضافي.سيكون هذا مطلوبًا للجمع بين الأنظمة المفتوحة والمغلقة. يجب أن تكون الوحدات التي تنتمي إلى النوع المنفصل مجهزة بمضخات دائرية ونظام أمان وصنابير (تصريف وتركيب). كيفية توصيل غلاية الغاز بالتفصيل في الفيديو:

فوائد استخدام التسجيل

مبدأ ربط الأنابيب باللحام.

تتمتع المبادلات الحرارية المسجلة بمزايا معينة مقارنة بأجهزة التدفئة الأخرى:

1. تعد سجلات التسخين ذاتية الصنع كبيرة ، وبالتالي فهي توفر نقلًا أكثر اتساقًا للحرارة ، على عكس المشعات ، وهي مصادر حرارة محلية.
2. الأجهزة سهلة الصيانة ولا يوجد بها أماكن يصعب الوصول إليها حيث يتراكم الغبار.
3. من خلال اللحام عالي الجودة للأجزاء ، تتحمل المبادلات الحرارية ضغطًا كبيرًا ودرجة حرارة عالية لسائل التبريد.
4. عندما يكون الجهاز مزودًا بعنصر تسخين ، يمكن أن يكون بمثابة مصدر مستقل للتدفئة.
5. يمكن أن يستمر سجل التدفئة المثبت جيدًا لمدة 25 عامًا على الأقل دون إصلاح.

في الوقت نفسه ، تتمتع سجلات التدفئة بخصائص أسوأ من المشعات من نفس الحجم ، حيث يتشكل سطح التبادل الحراري بشكل أكثر إحكاما. الحد الأقصى لضغط العمل لوسط حمل الحرارة ، والذي يمكن تصميم المبادل الحراري المسجل من أجله ، هو 10 كجم / سم². يعمل النظام بشكل أكثر كفاءة مع تركيب مضخة الدوران.

أنواع مراجل التدفئة

غلايات الغاز

قبل البدء في التصنيع المستقل للغلاية ، من الضروري تحديد نوعها ، والذي يعتمد على نوع الوقود الذي يتم تسخينه بواسطة المبرد. إذا رغبت في ذلك ، يمكنك بناء غلاية تعمل بأي وقود. يمكنك العثور على المعلومات اللازمة على موارد الإنترنت. ومع ذلك ، قبل اتخاذ القرار ، من المفيد أن تكون لديك فكرة عن مزايا وعيوب أشهرها.

1. غلايات الغاز للتدفئة. يجب ألا تحاول صنع هذا النوع بيديك ، لأن هناك الكثير من المتطلبات الخاصة بهم والتي من غير المحتمل أن تكون قادرًا على تلبيتها. حسنًا ، ليس هناك سبب أقل أهمية هو الاحتمال الكبير بحدوث انفجار أثناء العملية. يحظر تركيب غلاية غاز في قبو المنزل.
2. لعمل غلاية كهربائية لا تحتاج لمهارات احترافية وتوافر العديد من المواد. تجدر الإشارة إلى عيب كبير - ارتفاع أسعار الكهرباء. هذا مثالي للتدفئة العرضية لمنزل ريفي ، ولكن للاستخدام الدائم ، فإن الغلاية الكهربائية باهظة الثمن.
3. غلاية الوقود السائل مناسبة تمامًا للتصنيع بنفسك ، لكن تكلفة الوقود وخصائص ضبط الفوهات يمكن أن تسبب صعوبات كبيرة أثناء العمل.
4. من بين جميع الخيارات المدرجة ، يمكن تسمية أفضل غلاية تعمل بالوقود الصلب ، والتي يمكن استخدامها بنجاح كحطب.

غلاية لنظام تسخين المياه

يعلم الجميع أن الحطب لديه معدل احتراق مرتفع ، وبالتالي لا يوجد وقت لتسخين الغرفة إلى درجة الحرارة المطلوبة بالكفاءة الأولية. من أجل تحسين هذه العملية ، يجدر التفكير في طريقتين لبناء غلايات تعمل بالوقود الصلب بشكل مستقل.

المميزات والعيوب

قبل الشروع في تصنيع مسجلات التدفئة ، من الضروري تقييم جميع إيجابيات وسلبيات هذه السخانات ، حتى لا تنخدع في التوقعات لاحقًا. إذن ، أولاً حول المزايا:

• التكلفة المنخفضة وسهولة التصنيع ؛
• مقاومة هيدروليكية منخفضة: بفضل هذا ، يمكن استخدام السخان في "ذيل" أي نظام ؛
• الموثوقية والمتانة: السجل الملحوم من الأنابيب العادية ذات الجودة العالية سوف يستمر بسهولة لمدة 20 عامًا على الأقل ؛
• مقاومة قطرات الضغط ومطرقة الماء ؛
• يسهل السطح الأملس إزالة الغبار بسهولة عند تنظيف الغرف.

لسوء الحظ ، فإن سجل التدفئة الخاص بـ افعل ذلك بنفسك له أيضًا الكثير من العيوب. العامل الرئيسي هو نقل الحرارة المنخفضة مع كتلة كبيرة من الجهاز. أي لضمان درجة حرارة مريحة في غرفة متوسطة الحجم ، يجب أن يكون للسجل حجم مناسب. هنا مثال بسيط مأخوذ من الأدبيات الفنية. إذا كان فرق درجة الحرارة بين المبرد والغرفة 65 درجة مئوية (DT) ، فإن السجل الملحوم من 4 أنابيب DN32 بطول 1 متر سيعطي 453 وات فقط ، ومن 4 أنابيب DN100 - 855 وات. اتضح أنه بناءً على انتقال الحرارة لكل متر واحد من الطول ، فإن أي لوحة أو مشعاع مقطعي يكون على الأقل ضعف القوة.

ملحوظة. تم تحديد البيانات المقدمة تجريبياً بمعدل تدفق عالي لسائل التبريد 300 كجم / ساعة.

الجوانب السلبية الأخرى لسجلات الأنبوب الملساء ليست بالغة الأهمية ، على الرغم من أهميتها:

• يحتوي على كمية كبيرة من الماء: لا يلعب العيب دورًا كبيرًا إذا كان هناك 1-2 قطعة للنظام بأكمله لأجهزة التسخين هذه ؛
• أثناء التشغيل ، من الصعب جدًا زيادة أو تقليل قوة السجلات من الأنابيب الملساء. لا يمكنك الاستغناء عن آلة التفكيك واللحام ؛
• عرضة للتآكل وتتطلب صيانة دورية بالطلاء ؛
• لها مظهر غير قابل للتمثيل: العيب قابل للإصلاح ، إذا لزم الأمر ، يتم إخفاء السخان خلف شاشة زخرفية.

بعد تحليل مزايا وعيوب الأجهزة ذات الأنابيب الملساء ، يمكننا أن نستنتج أن نطاقها في بناء المساكن الخاصة محدود للغاية. كما ذكرنا سابقًا ، يمكن استخدام السجلات لتدفئة غرف مختلفة بمتطلبات منخفضة للراحة والداخلية.

تسجيل تصميم المبادل الحراري

سجل التسخين لأربعة أنابيب ملساء ومخطط تدفق.

يتكون المبادل الحراري من أجزاء بسيطة ، ولن يكون من الصعب لحام السجل بيديك إذا كانت لديك مهارات لحام. من خلال التصنيع المستقل للسخان ، من الممكن الحفاظ بدقة على أبعاده المطلوبة والمعلمات التقنية اللازمة لظروف التشغيل الحالية. يمكن أن يكلف شراء السجل النهائي حوالي 3 أضعاف تكلفة المواد اللازمة لصنع الهيكل.

في كثير من الأحيان ، يتم استخدام أنابيب الصلب الكربوني لتصنيع سجل التدفئة. كما يتم استخدام مادة الفولاذ المقاوم للصدأ منخفض السبائك والحديد الزهر. يجب أن تكون المسافة بين الأقسام في السجل أكبر من قطرها بمقدار 50 مم. يتم تثبيت السجلات بمنحدر بطول تدفق سائل التبريد بنسبة 0.05٪ على الأقل.

لزيادة نقل الحرارة للجهاز ، يتم تثبيت وصلات العبور في أقرب وقت ممكن من نهايات الأجزاء الأفقية. يجب أن يدخل المبرد إلى الجزء العلوي من الجهاز ، ويتدفق عبر الأقسام ويخرج من العنصر الأفقي السفلي.

لحام الأنابيب الفولاذية.

ترتبط الأنابيب في نوع السجل السربنتين بأقواس من نفس القطر. عند استخدام جهاز تسخين على شكل حرف S ، تزداد كفاءة التسخين عن طريق زيادة مساحة التبادل الحراري وتقليل المقاومة الهيدروليكية.

لتثبيت مسجلات التدفئة في المباني السكنية ، يوصى باستخدام أنابيب بقطر من 3 إلى 8 سم لتتناسب مع الحمل على المرجل المحلي. عند حساب عدد الأقسام ومعلمات الفراغات ، يؤخذ في الاعتبار نقل الحرارة للأنبوب لكل من عدادات التشغيل الخاصة به. على سبيل المثال ، 1 متر من الأنابيب التي يبلغ قطرها الداخلي 60 ملم قادرة على تسخين حوالي 1 متر مربع من مساحة الغرفة.

تزداد معلمات التصميم بنسبة 20-40٪ مع ضعف العزل الحراري للغرفة وعدد كبير من النوافذ.

يقع القسم السفلي على بعد 15-20 سم من سطح الأرض.للتشغيل المستقل للمبادل الحراري المسجل ، يتم تثبيت عنصر تسخين بقوة 1.6 إلى 6 كيلو وات عن طريق وصلة شفة.
