بعض الملاحظات العامة ولكن المهمة حتى تتمكن من التحدث عن التشغيل الصحيح لنظام التدفئة وإعداده وتعديله ، تحتاج أولاً إلى التأكد من أن نظام التدفئة في منزلك الريفي مصمم بشكل صحيح ، وتركيبه ، وأن معدات التدفئة مناسبة بشكل صحيح المحدد. هذا النهج تمليه حقيقة أنه في كثير من الأحيان في المنازل الخاصة ، يتم "نحت" أنظمة التدفئة بواسطة فرق "الشباشنيك". وكيف وماذا وعلى أساس ما يفعلونه ، غالبًا ما يظل سرًا كبيرًا لأصحاب المنازل.
لذلك ، لا بد لي من لفت انتباه القارئ إلى بعض الحقائق المشتركة ، بشكل عام ، دون فهم أنه ليس من الجاد الحديث عن الضبط والتعديل. المرحلة رقم 1 أول شيء يجب التأكد منه هو أن معلمات الغلايات تتوافق مع معايير نظام التدفئة
الحساب هنا بسيط.
معايير درجة الحرارة
تم تحديد متطلبات درجة حرارة المبرد في الوثائق التنظيمية التي تحدد تصميم وتركيب واستخدام الأنظمة الهندسية للمباني السكنية والعامة. تم وصفها في قوانين ولوائح البناء في الدولة:
- DBN (V. 2.5-39 شبكات حرارية) ؛
- SNiP 2.04.05 "تدفئة وتهوية وتكييف".
بالنسبة لدرجة حرارة الماء المحسوبة في الإمداد ، يتم أخذ الرقم الذي يساوي درجة حرارة الماء عند مخرج المرجل ، وفقًا لبيانات جواز السفر الخاص بها.
بالنسبة للتدفئة الفردية ، من الضروري تحديد درجة حرارة المبرد ، مع مراعاة هذه العوامل:
- 1 بداية ونهاية موسم التدفئة حسب متوسط درجة الحرارة اليومية خارج +8 درجة مئوية لمدة 3 أيام ؛
- 2 متوسط درجة الحرارة داخل المباني الساخنة للمسكن والأهمية المجتمعية والعامة يجب أن يكون 20 درجة مئوية ، وللمباني الصناعية 16 درجة مئوية ؛
- 3 يجب أن يتوافق متوسط درجة حرارة التصميم مع متطلبات DBN V.2.2-10 ، DBN V.2.2.-4 ، DSanPiN 5.5.2.008 ، SP No. 3231-85.
وفقًا لـ SNiP 2.04.05 "التدفئة والتهوية وتكييف الهواء" (البند 3.20) ، فإن المؤشرات المحددة لسائل التبريد هي كما يلي:
- 1 للمستشفى - 85 درجة مئوية (باستثناء أقسام الطب النفسي والأدوية ، وكذلك المباني الإدارية أو المحلية) ؛
- 2 للمباني السكنية والعامة والمحلية (باستثناء قاعات الرياضة والتجارة والمتفرجين والركاب) - 90 درجة مئوية ؛
- 3 للقاعات والمطاعم ومنشآت الإنتاج من الفئتين A و B - 105 درجة مئوية ؛
- 4 لمنشآت تقديم الطعام (باستثناء المطاعم) - هذه 115 درجة مئوية ؛
- 5 لمباني الإنتاج (الفئات C و D و D) ، حيث ينبعث الغبار والهباء الجوي القابل للاحتراق - 130 درجة مئوية ؛
- 6 للسلالم والردهات ومعابر المشاة والمباني التقنية والمباني السكنية والمباني الصناعية بدون غبار قابل للاشتعال والهباء الجوي - 150 درجة مئوية.
اعتمادًا على العوامل الخارجية ، يمكن أن تتراوح درجة حرارة الماء في نظام التدفئة من 30 إلى 90 درجة مئوية. عند التسخين فوق 90 درجة مئوية ، يبدأ الغبار وأعمال الطلاء في التحلل. لهذه الأسباب ، تحظر المعايير الصحية المزيد من التدفئة.
لحساب المؤشرات المثلى ، يمكن استخدام الرسوم البيانية والجداول الخاصة ، حيث يتم تحديد المعايير حسب الموسم:
- بمتوسط قيمة خارج النافذة تبلغ 0 درجة مئوية ، يتم ضبط إمداد المشعات بأسلاك مختلفة على مستوى 40 إلى 45 درجة مئوية ، ودرجة حرارة العودة من 35 إلى 38 درجة مئوية ؛
- عند -20 درجة مئوية ، يتم تسخين الإمداد من 67 إلى 77 درجة مئوية ، بينما يجب أن يكون معدل الإرجاع من 53 إلى 55 درجة مئوية ؛
- عند درجة حرارة -40 درجة مئوية خارج النافذة لجميع أجهزة التسخين ، قم بتعيين القيم القصوى المسموح بها. عند التوريد من 95 إلى 105 درجة مئوية ، وعند العودة - 70 درجة مئوية.
معايير التدفئة للمباني السكنية يتم تسخينها مركزيًا
هذه القواعد هي الأقدم.تم حسابهم في وقت لم يوفروا فيه الوقود لتسخين المبرد ، وكانت البطاريات ساخنة. لكن المنازل بنيت بشكل أساسي من مواد "باردة" من حيث خصائص توفير الحرارة ، أي من الألواح الخرسانية.
لقد تغير الزمن ، لكن القواعد ظلت كما هي. وفقًا لـ GOST R 52617-2000 الحالي ، يجب ألا تقل درجة حرارة الهواء في المباني السكنية عن 18 درجة مئوية (للغرف الزاوية - 20 درجة مئوية على الأقل). في الوقت نفسه ، يحق للمؤسسة - مورد الطاقة الحرارية تقليل درجة حرارة الهواء بما لا يزيد عن 3 درجات مئوية في الليل (0-5 ساعات). بشكل منفصل ، يتم تعيين معايير التدفئة للغرف المختلفة في الشقة: على سبيل المثال ، في الحمام يجب أن تكون درجة الحرارة 25 درجة مئوية على الأقل ، وفي الممر - 16 درجة مئوية على الأقل.
لفترة طويلة وفي بعض الأحيان لا يخلو من النجاح ، كافح المجتمع لتغيير إجراءات تحديد معايير التدفئة ، وربطها ليس بدرجة حرارة الهواء في المباني ، ولكن بمتوسط درجة حرارة المبرد. هذا المؤشر أكثر موضوعية بالنسبة للمستهلكين ، على الرغم من أنه غير مربح لمورد الحرارة. احكم بنفسك: غالبًا ما تعتمد درجة الحرارة في المباني السكنية ليس فقط على نظام التشغيل ، ولكن على طبيعة حياة الإنسان وظروف المعيشة.
على سبيل المثال ، الموصلية الحرارية للقرميد أقل بكثير من الموصلية الخرسانية ، لذلك سيتعين على منزل من الطوب عند نفس درجة الحرارة أن ينفق طاقة حرارية أقل. في غرف مثل المطبخ ، لا تقل كمية الحرارة المتولدة أثناء الطهي عن المبردات.
يعتمد الكثير أيضًا على ميزات تصميم أجهزة التدفئة نفسها. لنفترض أن أنظمة تسخين الألواح عند نفس درجة حرارة الهواء سيكون لها نقل حرارة أعلى من بطاريات الحديد الزهر. وبالتالي ، فإن معايير التسخين المرتبطة بدرجة حرارة الهواء ليست عادلة تمامًا. تأخذ هذه الطريقة في الاعتبار درجة الحرارة الخارجية التي تقل عن 8 درجات مئوية. إذا تم إصلاح هذه القيمة لمدة ثلاثة أيام متتالية ، فيجب على مؤسسة توليد الحرارة توفير الحرارة للمستهلكين دون قيد أو شرط.
بالنسبة للشريط الأوسط ، فإن القيم المحسوبة لدرجة حرارة سائل التبريد ، اعتمادًا على درجة حرارة الهواء الخارجي ، لها القيم التالية (لتسهيل استخدام هذه القيم ، باستخدام موازين الحرارة المنزلية ، ودرجة الحرارة يتم تقريب المؤشرات):
درجة حرارة الهواء الخارجي ، درجة مئوية
درجة حرارة مياه الشبكة في خط أنابيب الإمداد ، درجة مئوية
باستخدام الجدول أعلاه ، يمكنك بسهولة تحديد درجة حرارة الماء في نظام تسخين اللوحة (أو في أي نظام آخر) ، باستخدام مقياس حرارة تقليدي في اللحظة التي يتم فيها تصريف جزء من المبرد من النظام. بالنسبة للفرع المباشر ، يتم استخدام بيانات العمودين 5 و 6 ، وبالنسبة لخط العودة ، بيانات العمود 7. لاحظ أن الأعمدة الثلاثة الأولى تحدد درجة حرارة مخرج الماء ، أي دون مراعاة الخسائر في خطوط أنابيب النقل الرئيسية.
إذا كانت درجة الحرارة الفعلية للناقل الحراري لا تتوافق مع المعيار ، فهذا هو الأساس للتخفيض النسبي في الدفع مقابل خدمات تدفئة المنطقة المقدمة.
هناك خيار آخر مع تركيب عدادات الحرارة ، لكنه يعمل فقط عندما يتم خدمة جميع الشقق في المنزل بواسطة نظام تدفئة مركزي. بالإضافة إلى ذلك ، تخضع هذه العدادات لفحص إلزامي سنوي.
مضاد للتجمد كمبرد
الخصائص الأعلى للتشغيل الفعال لنظام التدفئة لها نوع من المبرد مثل مضاد التجمد. من خلال سكب التجمد في دائرة نظام التدفئة ، من الممكن تقليل مخاطر تجميد نظام التدفئة في موسم البرد إلى الحد الأدنى. تم تصميم مضاد التجمد لدرجات حرارة أقل من الماء ، وهم غير قادرين على تغيير حالته الفيزيائية. يتميز مضاد التجمد بالعديد من المزايا ، لأنه لا يسبب رواسب الحجم ولا يساهم في التآكل المتآكل للجزء الداخلي من عناصر نظام التدفئة.
حتى لو تجمد مانع التجمد في درجات حرارة منخفضة جدًا ، فلن يتمدد مثل الماء ، ولن يتسبب ذلك في أي ضرر لمكونات نظام التدفئة. في حالة التجميد ، سيتحول مضاد التجمد إلى تركيبة تشبه الهلام ، وسيظل الحجم كما هو. إذا ارتفعت درجة حرارة المبرد في نظام التدفئة بعد التجميد ، فسوف تتحول من حالة تشبه الهلام إلى سائل ، ولن يتسبب ذلك في أي عواقب سلبية على دائرة التسخين.
يضيف العديد من المصنّعين إضافات مختلفة لمضاد التجمد والتي يمكن أن تزيد من عمر نظام التدفئة.
تساعد هذه الإضافات على إزالة الرواسب المختلفة والحجم من عناصر نظام التدفئة ، وكذلك القضاء على جيوب التآكل. عند اختيار التجمد ، عليك أن تتذكر أن مثل هذا المبرد ليس عالميًا. المواد المضافة التي تحتوي عليها مناسبة فقط لبعض المواد.
يمكن تقسيم المبردات الموجودة لأنظمة التدفئة - مضادات التجمد إلى فئتين بناءً على نقطة التجمد. بعضها مصمم لدرجات حرارة تصل إلى -6 درجة ، والبعض الآخر يصل إلى -35 درجة.
خصائص أنواع مختلفة من مضاد التجمد
تم تصميم تركيبة سائل التبريد مثل مضاد التجمد لمدة خمس سنوات كاملة من التشغيل ، أو لمدة 10 مواسم تدفئة. يجب أن يكون حساب المبرد في نظام التدفئة دقيقًا.
مضاد التجمد له أيضًا عيوبه:
- السعة الحرارية لمضاد التجمد أقل بنسبة 15٪ من الماء ، مما يعني أنها ستطلق الحرارة بشكل أبطأ ؛
- لديهم لزوجة عالية نوعًا ما ، مما يعني أنه يجب تركيب مضخة دوران قوية بدرجة كافية في النظام.
- عند التسخين ، يزيد حجم مانع التجمد أكثر من الماء ، مما يعني أن نظام التسخين يجب أن يشتمل على خزان تمدد مغلق ، ويجب أن يكون للمشعات سعة أكبر من تلك المستخدمة لتنظيم نظام تسخين يكون فيه الماء هو المبرد.
- سرعة سائل التبريد في نظام التدفئة - أي سيولة مانع التجمد - أعلى بنسبة 50٪ من سرعة الماء ، مما يعني أنه يجب إغلاق جميع موصلات نظام التدفئة بعناية فائقة.
- يعتبر مضاد التجمد ، الذي يحتوي على جلايكول الإيثيلين ، سامًا للإنسان ، لذلك لا يمكن استخدامه إلا في الغلايات ذات الدائرة الواحدة.
في حالة استخدام هذا النوع من المبرد كمضاد للتجمد في نظام التدفئة ، يجب مراعاة شروط معينة:
- يجب استكمال النظام بمضخة دورانية ذات معلمات قوية. إذا كان دوران المبرد في نظام التسخين ودائرة التسخين طويلًا ، فيجب أن تكون مضخة الدوران تركيبًا خارجيًا.
- يجب أن يكون حجم خزان التمدد ضعف حجم الخزان المستخدم لمبرد مثل الماء.
- من الضروري تركيب مشعات حجمية وأنابيب بقطر كبير في نظام التدفئة.
- لا تستخدم فتحات التهوية التلقائية. بالنسبة لنظام التدفئة الذي يكون فيه سائل التبريد مضادًا للتجمد ، يمكن استخدام الصنابير اليدوية فقط. أكثر أنواع الرافعات اليدوية شيوعًا هي رافعة Mayevsky.
- إذا تم تخفيف التجمد ، فعندئذ فقط بالماء المقطر. لن تعمل المياه الذائبة أو المطر أو الآبار بأي شكل من الأشكال.
- قبل ملء نظام التسخين بسائل التبريد - مضاد للتجمد ، يجب شطفه جيدًا بالماء ، مع عدم نسيان المرجل. يوصي مصنعو الانتفريزات بتغييرها في نظام التدفئة مرة واحدة على الأقل كل ثلاث سنوات.
- إذا كانت الغلاية باردة ، فلا يوصى بوضع معايير عالية على الفور لدرجة حرارة المبرد في نظام التدفئة. يجب أن يرتفع تدريجياً ، المبرد يحتاج إلى بعض الوقت حتى يسخن.
إذا تم إيقاف تشغيل غلاية الدائرة المزدوجة التي تعمل على مانع التجمد في فصل الشتاء لفترة طويلة ، فمن الضروري تصريف المياه من دائرة إمداد الماء الساخن.إذا تجمد ، يمكن أن يتمدد الماء ويتلف الأنابيب أو أجزاء أخرى من نظام التدفئة.
التعليقات 1
أندريه
12/13/2017 الساعة 07:51 | #
السادة الاعزاء! لقد اشتريت في الخريف ، من خلال التجار ، مسخنات محمولة مدمجة في عتبة النافذة - 3 قطع (واحد 3 أمتار ، والآخر 2 1.2 متر لكل منهما). لقد قمت بتثبيتها في عتبة النافذة التي يبلغ عمقها 50 سم ، وبدأ موسم التدفئة واتضح أنهم لم يسخنوا. لدينا تاون هاوس من 4 طوابق ، أنا أسكن في الطابق الرابع ، من المفترض أن يكون طابق 5 آخر ، يوجد غلاية ، يتم تسخينها بالفحم. تسخيني هو الماء في الأرض. الأرضية دافئة بدرجة كافية ، لكن بالنسبة للحمل الحراري ، فهي دافئة قليلاً ، وبالتالي لا تقطع الهواء البارد. تصل درجة الحرارة في المشط إلى 51 درجة كحد أقصى ، وكما أوضح لي التجار ، أن درجة الحرارة هذه لا تكفي للمسخن ، هناك حاجة إلى 70 درجة على الأقل ، ولكن للأسف إذا كانت الغلاية لدينا تزود 80 درجة ، فستكون كذلك شديد الحرارة في الطوابق السفلية. في هذا الصدد ، أردت أن أسأل رأيك حول ما يمكن عمله في حالتي. هل يمكنني الحصول على مسخنات وتحويلها إلى مسخنات كهربائية ، على الرغم من أن الإصلاح قد تم بالفعل؟ ثم ما هي تكلفة دفع شيك للكهرباء؟ هل يمكن تركيب غلاية كهربائية على مسخنات كهربائية بالرغم من ضآلة مساحة غرفة المرجل وكم ستزيد فاتورة الكهرباء؟ ربما مجرد تركيب مشعات الحائط؟ لا تسيء فهمي ، لقد نصحني بوضع مسخنات مدمجة في عتبة النافذة ، حيث أن عتبة النافذة عميقة ، وأنا بدوره رفضت مشعات مثبتة على الحائط. في الوقت الحالي ، لا تسخن مسخناتي الحرارية ولا توجد مشعات ، وهو كما ترى مهينًا للغاية ، وأنا أكتب إليكم على أمل الحصول على إجابة ومساعدة. شكرا لك.
افترض أن المبرد في الناهض يتوافق مع لوائح البناء. يبقى معرفة ما هو المعيار لدرجة حرارة بطاريات التدفئة في الشقة. يأخذ المؤشر في الاعتبار:
- معلمات الهواء الخارجي والوقت من اليوم ؛
- موقع الشقة من حيث المنزل ؛
- غرفة المعيشة أو المرافق في الشقة.
لذلك الانتباه: المهم ليس ما هي درجة السخان بل ما هي درجة الهواء في الغرفة. خلال النهار في غرف الزاوية ، يجب أن يظهر مقياس الحرارة على الأقل 20 درجة مئوية ، ويسمح في الغرف ذات الموقع المركزي بـ 18 درجة مئوية. في الليل ، يكون الهواء في المسكن 17 درجة مئوية و 15 درجة مئوية على التوالي.
Theory of Linguistics إن اسم "البطارية" هو اسم يستخدم في الحياة اليومية ، ويشير إلى عدد من الأشياء المتطابقة. فيما يتعلق بتدفئة السكن ، هذه سلسلة من أقسام التدفئة. تسمح معايير درجة حرارة بطاريات التدفئة بتسخين لا يزيد عن 90 درجة مئوية. وفقًا للقواعد ، تتم حماية الأجزاء المسخنة فوق 75 درجة مئوية
في الليل ، يُسمح بدخول الهواء في المسكن إلى 17 درجة مئوية و 15 درجة مئوية على التوالي. Theory of Linguistics إن اسم "البطارية" هو اسم يستخدم في الحياة اليومية ، ويشير إلى عدد من الأشياء المتطابقة. فيما يتعلق بتدفئة السكن ، هذه سلسلة من أقسام التدفئة. تسمح معايير درجة حرارة بطاريات التدفئة بتسخين لا يزيد عن 90 درجة مئوية. وفقًا للقواعد ، تتم حماية الأجزاء المسخنة فوق 75 درجة مئوية.
عدادات الحرارة
دعونا نتذكر مرة أخرى أن شبكة الإمداد الحراري لمبنى سكني مجهزة بوحدات قياس الطاقة الحرارية ، والتي تسجل كل من الجيجا كالوري المستهلكة والسعة المكعبة للمياه التي تمر عبر خط المنزل.
حتى لا تتفاجأ بفواتير تحتوي على كميات غير واقعية للتدفئة في درجات حرارة أقل من المعتاد في الشقة ، قبل بدء موسم التدفئة ، تحقق مع شركة الإدارة ما إذا كان العداد في حالة عمل جيدة ، وما إذا كان قد تم انتهاك جدول التحقق .
تتطلب العديد من الشركات المصنعة لمعدات الغلايات أن يكون هناك ماء عند مدخل المرجل لا يقل عن درجة حرارة معينة ، لأن عودة البرد لها تأثير سيء على المرجل:
-
- يتم تقليل كفاءة المرجل ،
- يزداد التكثيف على المبادل الحراري مما يؤدي إلى تآكل الغلاية ،
- نظرًا للاختلاف الكبير في درجات الحرارة عند مدخل ومخرج المبادل الحراري ، يتمدد المعدن بطرق مختلفة - ومن هنا يأتي الضغط والتشقق المحتمل لجسم الغلاية.
الطريقة الأولى مثالية ولكنها باهظة الثمن.
إسب
يقدم وحدة جاهزة للإضافة إلى المرجل المرتجع والتحكم في حمل تراكم الحرارة (مناسب لمراجل الوقود الصلب) - جهاز LTC 100 هو نظير لوحدة Laddomat الشهيرة (Laddomat).
المرحلة 1. بداية عملية الاحتراق. يسمح لك جهاز الخلط بزيادة درجة حرارة الغلاية بسرعة ، وبالتالي بدء دوران الماء فقط في دائرة الغلاية.
المرحلة الثانية: بدء تحميل خزان التخزين. يضبط منظم الحرارة ، الذي يفتح الاتصال من خزان التخزين ، درجة الحرارة ، والتي تعتمد على إصدار المنتج. درجة حرارة عالية ومضمونة للعودة إلى الغلاية ، ويتم الحفاظ عليها خلال دورة الاحتراق بأكملها
المرحلة 3: خزان التخزين في طور التحميل. تضمن الإدارة الجيدة التحميل الفعال لخزان التخزين والطبقات المناسبة فيه.
المرحلة 4: خزان التخزين ممتلئ بالكامل. حتى في نهاية دورة الاحتراق ، تضمن الجودة العالية للوائح التحكم الجيد في درجة حرارة العودة إلى الغلاية مع التحميل الكامل لخزان التخزين في نفس الوقت
المرحلة الخامسة: نهاية عملية الاحتراق. عن طريق إغلاق الفتحة العلوية تمامًا ، يتم توجيه التدفق مباشرة إلى خزان التخزين ، باستخدام الحرارة في الغلاية
الطريقة الثانية هي أبسط ، باستخدام صمام خلط حراري ثلاثي الاتجاه عالي الجودة.
على سبيل المثال الصمامات من ESBE أو VTC300. تختلف هذه الصمامات حسب سعة المرجل المستخدم. يتم استخدام VTC300 مع غلاية تصل إلى 30 كيلو واط ، و VTC511 و VTC531 - مع غلايات أكثر قوة من 30 إلى 150 كيلو واط
يتم تثبيت الصمام على الخط الجانبي بين إمداد المرجل والعودة.
يفتح منظم الحرارة المدمج المدخل "A" عندما تكون درجة الحرارة عند مخرج "AB" مساوية لإعداد الثرموستات (50 أو 55 أو 60 أو 65 أو 70 أو 75 درجة مئوية). يُغلق المدخل "ب" تمامًا عندما تتجاوز درجة الحرارة عند المدخل "أ" درجة حرارة الفتح الاسمية بمقدار 10 درجات مئوية.
عندما تكون درجة حرارة المبرد عند مخرج الصمام "AB" أقل من 61 درجة مئوية ، يتم إغلاق المدخل "أ" ، ويتدفق الماء الساخن عبر المدخل "ب" من إمداد الغلاية إلى العودة. إذا تجاوزت درجة حرارة المبرد عند مخرج "AB" 63 درجة مئوية ، يتم حظر المدخل الجانبي "B" ويدخل المبرد من رجوع النظام عبر المدخل "A" إلى رجوع المرجل. يعاد فتح المخرج الجانبي "B" عندما تنخفض درجة الحرارة عند المنفذ "AB" إلى 55 درجة مئوية
عندما يمر المبرد عبر مخرج "AB" بدرجة حرارة أقل من 61 درجة مئوية ، يتم إغلاق المدخل "أ" من رجوع النظام ، ويتم توفير المبرد الساخن لمخرج "AB" من تجاوز "ب". عندما تصل درجة حرارة مخرج "AB" إلى أكثر من 63 درجة مئوية ، يفتح المدخل "أ" ويتم خلط الماء من العودة مع الماء من الممر الجانبي "ب". لموازنة الالتفافية (بحيث لا يعمل المرجل باستمرار في دائرة صغيرة من الدوران) ، يجب تركيب صمام موازنة أمام المدخل "B" على الممر الجانبي.
توفير التدفئة للمباني السكنية بنظام تدفئة مركزي
في الوقت نفسه ، لا يتم توفير الانحرافات عن النظام المحدد لدرجة حرارة الماء الداخل إلى شبكة التدفئة عند مصدر الحرارة بما لا يزيد عن +/- 3٪ ؛
بموجب البند 9.2.1 من القواعد N 115 ، يجب أن يكون الانحراف عن متوسط درجة الحرارة اليومية للمياه الموردة لأنظمة التدفئة والتهوية وتكييف الهواء وإمداد الماء الساخن في حدود 3٪ من جدول درجات الحرارة المحدد. يجب ألا يتجاوز متوسط درجة الحرارة اليومية لمياه الشبكة العائدة درجة الحرارة المحددة بواسطة مخطط درجة الحرارة بأكثر من 5٪.
يجب أن يتوافق ضغط ودرجة حرارة المبرد الذي يتم توفيره لمحطات الطاقة المستهلكة للحرارة مع القيم التي يحددها النظام التكنولوجي (البند 4 من القواعد N 115).
وفقًا للفقرة 107 من قواعد المحاسبة التجارية للطاقة الحرارية ، المبرد ، المعتمد بموجب مرسوم حكومة الاتحاد الروسي المؤرخ 18 نوفمبر 2013 N 1034 (المشار إليها فيما يلي باسم القواعد N 1034) ، فإن المعلمات التالية تميز يخضع النظام الحراري والهيدروليكي لنظام الإمداد الحراري لمنظمات شبكة التدفئة والتدفئة للتحكم في جودة الإمداد الحراري:
أ) عند توصيل التركيبات المستهلكة للحرارة للمستهلك مباشرة بشبكة التدفئة:
الضغط في أنابيب الإمداد والعودة ؛
درجة حرارة الناقل الحراري في خط أنابيب الإمداد وفقًا لجدول درجة الحرارة المحدد في عقد إمداد الحرارة ؛
ب) عند توصيل تركيبات مستهلكة للحرارة للمستهلك من خلال نقطة تدفئة مركزية أو عند التوصيل المباشر بشبكات التدفئة:
الضغط في أنابيب الإمداد والعودة ؛
الضغط التفاضلي عند مخرج نقطة التسخين المركزية بين الضغط في أنابيب الإمداد والعودة ؛
الامتثال لجدول درجة الحرارة عند مدخل نظام التدفئة خلال فترة التسخين بأكملها ؛
الضغط في خط أنابيب الإمداد بالمياه الساخنة وتداولها ؛
درجة الحرارة في خط أنابيب الإمداد بالمياه الساخنة وتداولها ؛
ج) عند توصيل التركيبات المستهلكة للحرارة للمستهلك من خلال نقطة تسخين فردية:
الضغط في أنابيب الإمداد والعودة ؛
الامتثال لجدول درجة الحرارة عند مدخل شبكة التدفئة خلال فترة التسخين بأكملها.
تخضع المعلمات التالية التي تميز النظام الحراري والهيدروليكي للمستهلك لمراقبة جودة الإمداد الحراري (البند 108 من القواعد N 1034):
أ) عند توصيل التركيبات المستهلكة للحرارة للمستهلك مباشرة بشبكة التدفئة:
إرجاع درجة حرارة الماء وفقًا لجدول درجة الحرارة المحدد في عقد إمداد الحرارة ؛
استهلاك الناقل الحراري ، بما في ذلك الحد الأقصى للاستهلاك في الساعة ، والذي تحدده اتفاقية إمداد الحرارة ؛
استهلاك المياه التجميلية ، التي تحددها اتفاقية الإمداد الحراري ؛
ب) عند توصيل تركيبات مستهلكة للحرارة للمستهلك من خلال نقطة حرارة مركزية أو نقطة حرارة فردية أو اتصال مباشر بشبكات الحرارة:
تم إرجاع درجة حرارة الناقل الحراري من نظام التسخين وفقًا لجدول درجة الحرارة ؛
تدفق المبرد في نظام التدفئة ؛
استهلاك ماء المكياج حسب عقد الإمداد الحراري.
إمداد حراري لمبنى متعدد الطوابق
وحدة توزيع لتدفئة مبنى سكني
يعد توزيع التدفئة في مبنى متعدد الطوابق مهمًا لمعايير تشغيل النظام. ومع ذلك ، بالإضافة إلى ذلك ، من الضروري مراعاة خصائص الإمداد الحراري
من أهمها طريقة توفير الماء الساخن - مركزي أو مستقل.
في الحالات الشديدة ، يقومون بإجراء اتصال بنظام التدفئة المركزية. هذا يقلل من تكاليف التشغيل. في الميزانية ل تدفئة مبنى متعدد الطوابق. ولكن من الناحية العملية ، لا يزال مستوى جودة هذه الخدمات منخفضًا للغاية. لذلك ، إذا كان هناك خيار ، يتم إعطاء الأفضلية للتدفئة المستقلة لمبنى متعدد الطوابق.
تدفئة مستقلة لمبنى متعدد الطوابق
تدفئة مستقلة لمبنى متعدد الطوابق
في المباني السكنية الحديثة متعددة الطوابق ، من الممكن تنظيم نظام إمداد حراري مستقل. يمكن أن يكون من نوعين - شقة أو منزل مشترك. في الحالة الأولى ، يتم تنفيذ نظام تدفئة مستقل لمبنى متعدد الطوابق في كل شقة على حدة. للقيام بذلك ، يصنعون أسلاكًا مستقلة لخطوط الأنابيب ويقومون بتركيب مرجل (غالبًا ما يكون غازيًا). المنزل العام يعني تركيب غرفة المرجل ، والتي تُفرض عليها متطلبات خاصة.
لا يختلف مبدأ تنظيمها عن مخطط مماثل لمنزل ريفي خاص. ومع ذلك ، هناك عدد من النقاط المهمة التي يجب مراعاتها:
- تركيب عدد من غلايات التدفئة. يجب أن يؤدي واحد أو أكثر منهم بالضرورة وظيفة مكررة. في حالة تعطل إحدى الغلايات ، يجب استبدالها بغلاية أخرى ؛
- تركيب نظام تدفئة من أنبوبين لمبنى متعدد الطوابق ، باعتباره الأكثر كفاءة ؛
- وضع جدول زمني للصيانة المجدولة والصيانة الوقائية.هذا ينطبق بشكل خاص على معدات التدفئة ومجموعات الأمن.
مع الأخذ في الاعتبار خصوصيات مخطط التدفئة لمبنى معين متعدد الطوابق ، من الضروري تنظيم نظام قياس حراري للشقة. للقيام بذلك ، لكل أنبوب فرع وارد من الناهض المركزي ، تحتاج إلى تثبيت عدادات الطاقة. هذا هو السبب في أن نظام التدفئة Leningrad لمبنى متعدد الطوابق غير مناسب لتقليل التكاليف الحالية.
تدفئة مركزية لمبنى متعدد الطوابق

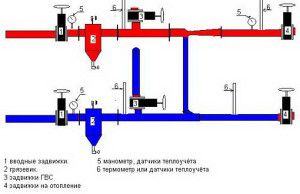

مخطط عقدة المصعد
كيف يمكن أن يتغير توزيع التدفئة في مبنى سكني عندما يكون متصلاً بمصدر التدفئة المركزية؟ العنصر الرئيسي لهذا النظام هو وحدة المصعد ، والتي تؤدي وظائف تطبيع معلمات المبرد إلى القيم المقبولة.
الطول الإجمالي لأنابيب التدفئة المركزية كبير جدًا. لذلك ، في نقطة التسخين ، يتم إنشاء مثل هذه المعلمات لسائل التبريد بحيث تكون خسائر الحرارة في حدها الأدنى. للقيام بذلك ، قم بزيادة الضغط إلى 20 ضغط جوي. مما يؤدي إلى إرتفاع درجة حرارة الماء الساخن حتى + 120 درجة مئوية. ومع ذلك ، نظرًا لخصائص نظام التدفئة في مبنى سكني ، لا يُسمح بتزويد المستهلكين بالمياه الساخنة بهذه الخصائص. لتطبيع معلمات المبرد ، يتم تثبيت مجموعة المصعد.
يمكن حسابه لكل من أنظمة التدفئة ثنائية الأنابيب والأنبوب الواحد لمبنى متعدد الطوابق. وظائفها الرئيسية هي:
- تقليل الضغط بالمصعد. ينظم صمام مخروطي خاص كمية تدفق سائل التبريد إلى نظام التوزيع ؛
- خفض درجة الحرارة إلى + 90-85 درجة مئوية. لهذا الغرض ، تم تصميم وحدة خلط للمياه الساخنة والمبردة ؛
- ترشيح المبرد وتقليل الأكسجين.
بالإضافة إلى ذلك ، تقوم وحدة المصعد بإجراء الموازنة الرئيسية لنظام التدفئة أحادي الأنبوب في المنزل. للقيام بذلك ، فإنه يوفر صمامات الإغلاق والتحكم ، والتي تنظم الضغط ودرجة الحرارة في الوضع التلقائي أو شبه التلقائي.
تحتاج أيضًا إلى مراعاة أن تقدير التدفئة المركزية لمبنى متعدد الطوابق سيختلف عن المبنى المستقل. يوضح الجدول الخصائص المقارنة لهذه الأنظمة.
نظام التدفئة
لماذا تحتاج خزان التمدد
يستوعب المبرد الممتد الزائد عند تسخينه. بدون خزان التمدد ، يمكن أن يتجاوز الضغط قوة شد الأنبوب. يتكون الخزان من برميل فولاذي وغشاء مطاطي يفصل الهواء عن الماء.
الهواء ، على عكس السوائل ، شديد الانضغاط ؛ مع زيادة حجم المبرد بنسبة 5٪ ، فإن الضغط في الدائرة بسبب خزان الهواء سيزداد قليلاً.
عادة ما يتم أخذ حجم الخزان ليكون مساويًا تقريبًا لـ 10٪ من الحجم الكلي لنظام التدفئة. سعر هذا الجهاز منخفض ، لذا لن يكون الشراء مدمرًا.
التثبيت الصحيح للخزان - كحل حتى. ثم لن يدخلها المزيد من الهواء.
لماذا ينخفض الضغط في دائرة مغلقة؟
لماذا ينخفض الضغط في نظام تدفئة مغلق؟
بعد كل شيء ، الماء ليس لديه مكان يذهبون إليه!
- إذا كانت هناك فتحات تهوية أوتوماتيكية في النظام ، فإن الهواء المذاب في الماء وقت الملء سوف يخرج من خلالها ، نعم ، إنها تشكل جزءًا صغيرًا من حجم المبرد ؛ ولكن بعد كل شيء ، ليس من الضروري إجراء تغيير كبير في الحجم لمقياس الضغط لملاحظة التغييرات.
- يمكن أن تتشوه الأنابيب البلاستيكية والمعدنية قليلاً تحت تأثير الضغط. بالاشتراك مع ارتفاع درجة حرارة الماء ، سوف تتسارع هذه العملية.
- في نظام التسخين ، ينخفض الضغط عندما تنخفض درجة حرارة المبرد. التمدد الحراري ، تذكر؟
- أخيرًا ، من السهل رؤية التسريبات الطفيفة فقط في التدفئة المركزية بواسطة آثار صدئة. المياه في دائرة مغلقة ليست غنية بالحديد ، وغالبًا ما تكون الأنابيب في منزل خاص ليست من الصلب ؛ لذلك ، يكاد يكون من المستحيل رؤية آثار للتسربات الصغيرة إذا كان الماء لديه الوقت ليتبخر.
ما هو خطر انخفاض الضغط في دائرة مغلقة
فشل المرجل. في الموديلات القديمة بدون تحكم حراري - حتى الانفجار. في النماذج القديمة الحديثة ، غالبًا ما يكون هناك تحكم تلقائي ليس فقط في درجة الحرارة ، ولكن أيضًا للضغط: عندما تنخفض إلى ما دون قيمة العتبة ، تبلغ الغلاية عن مشكلة.
على أي حال ، من الأفضل الحفاظ على الضغط في الدائرة عند حوالي واحد ونصف الغلاف الجوي.
كيفية إبطاء انخفاض الضغط
من أجل عدم تغذية نظام التسخين مرارًا وتكرارًا كل يوم ، سيساعد الإجراء البسيط: وضع خزان تمدد ثاني أكبر.
يتم تلخيص الأحجام الداخلية للعديد من الدبابات ؛ فكلما زاد إجمالي كمية الهواء فيها ، كلما قل انخفاض الضغط الذي سيؤدي إلى انخفاض في حجم المبرد بمقدار 10 مل على سبيل المثال في اليوم.
أين يتم وضع خزان التمدد
بشكل عام ، لا يوجد فرق كبير بالنسبة لخزان الغشاء: يمكن توصيله بأي جزء من الدائرة. ومع ذلك ، يوصي المصنعون بتوصيله حيث يكون تدفق المياه قريبًا من الصفائح قدر الإمكان. إذا كان هناك خزان في النظام ، فيمكن تركيبه على قسم أنبوب مستقيم أمامه.
