تسجل أنواع التسخين وحسابها وتصنيعها بأيديها

كيفية زيادة نقل الحرارة لأنبوب التسخين بيديك

مطلوب حساب نقل الحرارة للأنبوب عند تصميم التدفئة ، وهو ضروري لفهم مقدار الحرارة المطلوبة لتدفئة المبنى والمدة التي ستستغرقها. إذا لم يتم إجراء التثبيت وفقًا للمشاريع القياسية ، فإن هذا الحساب ضروري.

ما هي الأنظمة التي تحتاج إلى حساب؟

يتم حساب معامل انتقال الحرارة للأرضية الدافئة. على نحو متزايد ، يتكون هذا النظام من أنابيب فولاذية ، ولكن إذا تم اختيار منتجات من هذه المواد كناقلات حرارية ، فمن الضروري إجراء حساب. الملف هو نظام آخر ، من الضروري أثناء التثبيت مراعاة معامل نقل الحرارة.

المبرد الأنابيب الفولاذية

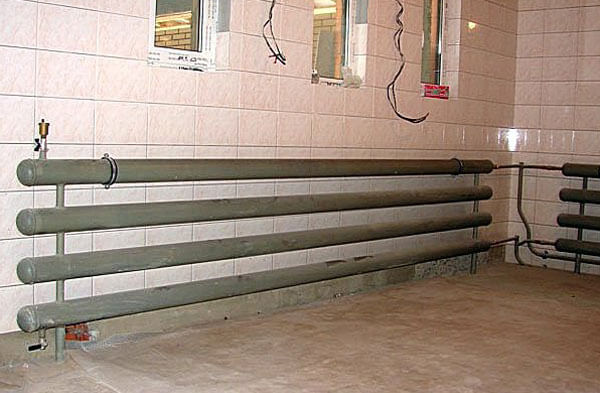

السجلات - يتم تقديمها على شكل أنابيب سميكة متصلة بواسطة وصلات العبور. يبلغ متوسط ​​ناتج الحرارة لهذا التصميم مترًا واحدًا 550 واط. قطر يتراوح من 32 إلى 219 ملم. الهيكل ملحوم بحيث لا يكون هناك تسخين متبادل للعناصر. ثم يزداد انتقال الحرارة. إذا قمت بتجميع السجلات بشكل صحيح ، فيمكنك الحصول على جهاز تدفئة جيد للغرفة - موثوق ودائم.

كيفية تحسين نقل الحرارة لأنابيب الصلب؟

أثناء عملية التصميم ، يواجه المتخصصون مسألة كيفية تقليل أو زيادة نقل الحرارة لمسافة 1 متر من الأنابيب الفولاذية. للزيادة ، تحتاج إلى تغيير الأشعة تحت الحمراء لأعلى. يتم ذلك بالطلاء. يعزز اللون الأحمر تبديد الحرارة. أفضل إذا كان الطلاء غير لامع.

نهج آخر هو تثبيت الزعانف. يتم تركيبه في الخارج. سيؤدي ذلك إلى زيادة مساحة نقل الحرارة.

في أي الحالات من الضروري تقليل المعلمة؟ تنشأ الحاجة عند تحسين قسم خط الأنابيب الموجود خارج المنطقة السكنية. ثم يوصي الخبراء بعزل الموقع - عزله عن البيئة الخارجية. يتم ذلك عن طريق رغوة ، قذائف خاصة ، مصنوعة من البولي إيثيلين الرغوي الخاص. غالبًا ما يستخدم الصوف المعدني.

نقوم بحساب

صيغة حساب انتقال الحرارة هي كما يلي:

• ك - معامل التوصيل الحراري للصلب ؛
• Q هو معامل انتقال الحرارة ، W ؛
• F هي مساحة قسم الأنبوب الذي تم الحساب من أجله ، m 2 dT هي ضغط درجة الحرارة (مجموع درجات الحرارة الأولية والنهائية ، مع مراعاة درجة حرارة الغرفة) ، ° C.

يتم اختيار معامل التوصيل الحراري K مع مراعاة مساحة المنتج. تعتمد قيمتها أيضًا على عدد الخيوط الموضوعة في المبنى. في المتوسط ​​، تقع قيمة المعامل في حدود 8-12.5.

يسمى dT أيضًا باختلاف درجة الحرارة. لحساب المعلمة ، تحتاج إلى إضافة درجة الحرارة التي كانت عند مخرج المرجل مع درجة الحرارة التي تم تسجيلها عند مدخل المرجل. يتم ضرب القيمة الناتجة في 0.5 (أو قسمة 2). يتم طرح درجة حرارة الغرفة من هذه القيمة.

إذا كان الأنبوب الفولاذي معزولاً ، فإن القيمة التي تم الحصول عليها تضاعف بكفاءة مادة العزل الحراري. يعكس النسبة المئوية للحرارة التي تم التخلص منها أثناء مرور المبرد.

نحسب العائد لمتر واحد من المنتج

من السهل حساب انتقال الحرارة بمقدار متر واحد لأنبوب مصنوع من الفولاذ. لدينا صيغة ، يبقى استبدال القيم.

س = 0.047 * 10 * 60 = 28 وات.

• K = 0.047 ، معامل انتقال الحرارة ؛
• F = 10 م 2. مساحة الأنبوب ؛
• dT = 60 درجة مئوية ، فرق درجة الحرارة.

الأمر يستحق التذكر

هل تريد أن تجعل نظام التدفئة بكفاءة؟ لا تلتقط الأنابيب بالعين. ستساعد حسابات نقل الحرارة على تحسين تكاليف البناء. في هذه الحالة ، يمكنك الحصول على نظام تدفئة جيد يستمر لسنوات عديدة.

زيادة نقل الحرارة لمصدر التسخين

بدراسة طرق تسخين الغرف من أنواع مختلفة بشكل فعال ، يتساءل أصحابها عن كيفية زيادة نقل الحرارة لأنبوب التدفئة.الشيء الرئيسي في هذا هو نسبة حجم الأنبوب إلى كامل مساحة سطحه.

ستساعد المؤشرات التي تم الحصول عليها في إجراء جميع الحسابات بشكل صحيح وتجنب الأخطاء. بالإضافة إلى ذلك ، يجب إثارة هذه المشكلة حتى أثناء أعمال البناء ، حيث يصعب حل هذه المشكلة في منشأة منتهية.

تعريف انتقال الحرارة

من أجل الاختيار الصحيح لحجم المسجلات لتدفئة الفضاء وفقًا لفقدان الحرارة ، من الضروري معرفة قيمة نقل الحرارة لأنبوب طوله متر واحد. تعتمد هذه القيمة على القطر المستخدم وفرق درجة الحرارة بين المبرد والبيئة. يتم تحديد فرق درجة الحرارة من خلال الصيغة:

∆t = 0.5 (t1 + t2) - tk ،

حيث t1 و t2 هما درجات الحرارة عند مدخل ومخرج الغلاية ، على التوالي ؛

tk هي درجة الحرارة في الغرفة الساخنة.

لتحديد القيمة التقريبية لمقدار الحرارة المتلقاة من السجل بسرعة ، سيساعد جدول نقل الحرارة البالغ 1 متر من الأنابيب الفولاذية. على الرغم من أن النتيجة تقريبية للغاية ، إلا أن هذه الطريقة هي الأكثر ملاءمة ولا تتطلب حسابات معقدة.

كمرجع: 1 BTU / hr ft2 oF = 5.678 W / m2K = 4.882 kcal / hr m2 oC.

يوضح الجدول ما سيكون انتقال الحرارة للأنابيب الفولاذية في الهواء عند اختلافات معينة في درجات الحرارة. يتم إجراء حسابات الاستيفاء للاختلافات المتوسطة في درجة الحرارة.

لتحديد كمية الحرارة التي يعطيها الأنبوب الفولاذي بشكل أكثر دقة ، يجب استخدام الصيغة الكلاسيكية:

س = البوتاسيوم و ∆t ،

حيث: Q - نقل الحرارة ، W ؛

K هو معامل انتقال الحرارة ، W / (م 2 درجة مئوية) ؛

F- مساحة السطح ، م 2 ؛

∆t - فرق درجة الحرارة ، 0 درجة مئوية.

تم وصف مبدأ تحديد ∆t أعلاه ، وتم العثور على قيمة F بواسطة صيغة هندسية بسيطة لسطح الأسطوانة: F = π d l ،

حيث π = 3.14 ، و d و l هما قطر الأنبوب وطوله ، على التوالي ، م.

عند حساب مقطع بطول 1 م ، تأخذ الصيغة الصيغة Q = 3.14 K d ∆t.

ملاحظة: عند تحديد انتقال الحرارة لأنبوب واحد ، يكفي استبدال القيمة المرجعية لمعامل انتقال الحرارة للصلب عند نقل الحرارة من الماء إلى الهواء ، وهي 11.3 واط / (متر مربع 0 درجة مئوية). بالنسبة للسخان ، لا تعتمد قيمة K على المادة التي تصنع منها الأنابيب فحسب ، بل تعتمد أيضًا على قطرها وعدد الخيوط ، نظرًا لأنها تؤثر على بعضها البعض.

يوضح الجدول متوسط ​​قيم معاملات نقل الحرارة لأكثر أنواع أجهزة التسخين شيوعًا.

الأهمية! عند استبدال القيم في الصيغ ، يجب عليك مراقبة وحدات القياس بعناية. يجب أن تحتوي جميع الكميات على أبعاد متوافقة مع بعضها البعض.

وبالتالي ، يجب تحويل معامل نقل الحرارة الموجود في kcal / (h m2 0С) إلى W / (m2 0C) ، بالنظر إلى أن 1 kcal / h \ u003d 1.163 W.

بالطبع ، يتيح لك جدول نقل الحرارة للأنابيب الفولاذية الحصول على نتيجة أسرع من الحساب بالصيغ ، ولكن إذا كانت الدقة مهمة ، فسيتعين عليك إجراء بعض التعديلات.

لتحديد حجم السجل المطلوب ، يجب تقسيم ناتج الحرارة المطلوب على ناتج الحرارة بمقدار متر واحد ، مع تقريبه إلى أقرب رقم صحيح. كدليل ، يمكنك أخذ متوسط ​​البيانات لغرفة معزولة يصل ارتفاعها إلى 3 أمتار: 1 متر من السجل بقطر 60 مم يمكن أن يسخن 1 متر مربع من الغرفة.

ملحوظة: كما يتضح من الجدول ، يمكن أن يختلف معامل K للأنابيب الفولاذية من 8 إلى 12.5 كيلو كالوري / (ساعة متر مربع 0 درجة مئوية). تؤدي زيادة الأقطار وعدد الخيوط إلى انخفاض كفاءة نقل الحرارة. في هذا الصدد ، لزيادة نقل الحرارة للسجل ، يجب إعطاء الأفضلية لزيادة طول العناصر.

يجب أيضًا مراعاة أن الأنابيب الكبيرة تتطلب حجمًا متزايدًا من الماء في النظام ، مما يخلق عبئًا إضافيًا على المرجل. المسافة الموصى بها بين الخيوط تساوي قطر الأنابيب بالإضافة إلى 50 مم أخرى.

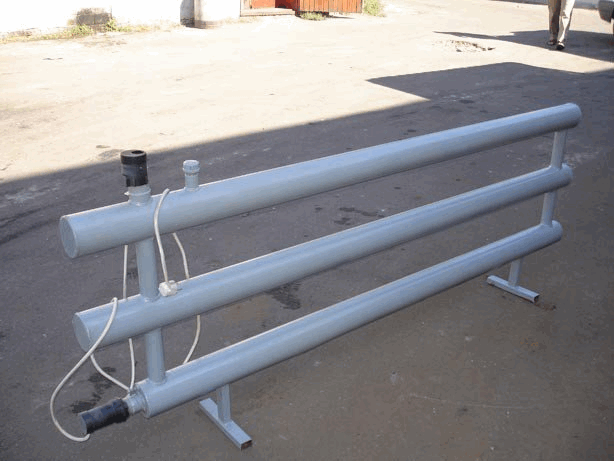

إذا كان النظام مملوءًا ليس بالماء ، ولكن بسائل غير متجمد ، فإن هذا يؤثر بشكل كبير على نقل الحرارة للسجل ويتطلب زيادة في حجمه بعد حسابات إضافية. هذا صحيح بشكل خاص عند استخدام الأجهزة مع عناصر التسخين والزيت كمبرد.

يعتبر خط الأنابيب الفولاذي منتجًا قويًا ومتينًا إلى حد ما مع تبديد جيد للحرارة. يمكن أن تحتوي مسجلات الأنابيب الملساء على تكوينات مختلفة ، ومن السهل جدًا صيانتها ولا تتطلب التنظيف الدوري.وهذا يسمح لهم بالتنافس بنجاح مع السخانات الخفيفة ثنائية المعدن والألومنيوم ، بالإضافة إلى مشعات الحديد الزهر التقليدية "غير القابلة للتلف".

تستخدم أنابيب المياه والغاز على نطاق واسع في شبكات التدفئة الخارجية ذات الطبقات المفتوحة بسبب صلابتها العالية ومقاومتها للتآكل. يتم تحديد مدى ملاءمة استخدام الأنابيب الفولاذية لتدفئة المساحات من خلال ظروف التشغيل والإمكانيات المالية والذوق الجمالي للمالكين. استخدام السجلات له ما يبرره في المباني الصناعية والتقنية ، ولكن في حالات أخرى يكون لها مزاياها أيضًا.

المؤلف (خبير الموقع): إيرينا تشيرنيتسكايا

حساب التدفق الحراري

للحصول على حساب دقيق ، من الأفضل الاتصال بمهندس التدفئة لدى الشركة المصنعة أو البائع أو حساب عدد المشعات على الآلة الحاسبة عبر الإنترنت. ركز على حجم الغرفة وعدد النوافذ والأبواب ومواد الحائط ومناخ موقع المنزل وقوة المبرد وغيرها من الخصائص التقنية للأجهزة.

عند التخطيط للتدفئة ، يجب مراعاة جميع العوامل تمامًا

فيما يلي حساب مستقل مبسط لمشعات التدفئة حسب المنطقة.

حساب قوة مشعاع التدفئة.

بمساحة 1 متر مربع. متر من الغرفة تحتاج إلى 100 واط ، إذا كنت في غرفة بارتفاع 2.8 متر مربع. م 1 فتح نافذة وجدار واحد يحد الشارع.

إذا كان هناك جداران خارجيان ، فستحتاج النافذة 1 ، 120 واط. بمساحة 1 متر مربع. م الغرف.

مع نافذتين وجدارين يحدان الشارع - 130 وات. - 1 متر مربع م.

يبقى أن نضرب عدد الأمتار وعدد الواط. إذا تجاوز ارتفاع السقف المستوى القياسي 2.7 - 2.8 متر مربع. م ، اضرب المبلغ الذي تم استلامه مسبقًا في 1.1 (عامل التصحيح).

كيف تعرف عدد الأقسام؟

أبعاد الهيكل ، يتم حساب عدد أقسام مشعات التدفئة بالطريقة التالية: قسّم القدرة المعروفة المحددة للغرفة الواحدة على قوة قسم واحد من المبرد المعلن في جواز سفرها. نتيجة القسمة هي عدد الأقسام. عندما تتلقى رقمًا غير صحيح ، على سبيل المثال ، 10.6 ، اشترِ جهازًا من 11 قسمًا.إذا كان القسم 170 - 190 واط من الطاقة ، فستكون الغرفة من 18 إلى 20 مترًا مربعًا. م.

عند الحساب الذاتي ، من الضروري الانتباه إلى عدد أنابيب التسخين في صف واحد

من المهم معرفة أن المشعات المقطعية الأفقية لها ناتج حراري يتجاوز ناتج الحرارة للبطاريات الرأسية العالية.

من المهم معرفة أن المشعات المقطعية الأفقية لها ناتج حراري يتجاوز ناتج الحرارة للبطاريات الرأسية العالية.

غالبًا ما يشير المصنّعون الموجّهون إلى المستهلكين الذين ليسوا على دراية كافية بالخصائص التقنية إلى حجم مساحة الغرفة في بيانات جواز السفر. هذا يسهل اختيار المعلمات المناسبة ، بالنظر إلى الأبعاد القياسية للمشعات. بالنسبة للطرز الأصلية ، كلف مهندس الشركة المصنعة بحساب أقسام المبرد وفقًا لمساحة الغرفة

سوف يأخذون في الاعتبار كل سجل مجعد لبطارية التسخين

شاهد الفيديو

مشعات التسخين الفولاذية الأنبوبية هي اختيار المالك الحكيم مع ذوق فني متطور للغاية: فهي اقتصادية وعملية وزخرفية وسهلة التركيب ومدمجة وآمنة من جميع النواحي: لا تجمع الغبار ، واستبعد الإصابات العرضية. مشعات أنبوبية فولاذية ، مغطاة بمركبات واقية اصطناعية ، لا تتآكل ، مقاومة للرطوبة من الخارج ، عندما تكون مجهزة بالفلاتر والأتمتة ، فإنها تعمل لمدة 20-30 عامًا. تحظى مشعات التدفئة الأنبوبية الفولاذية بشعبية كبيرة في مبنى سكني.

انخفاض انتقال الحرارة.

من أجل توفير الطاقة ، يصبح من المناسب تقليل انتقال الحرارة للأنابيب في أقسام الاتصالات التي لا تستخدم للغرض المقصود منها ، على سبيل المثال ، عند الانتقال من مبنى إلى آخر أو في غرفة غير مدفأة.

للقيام بذلك ، هناك العديد من الخيارات لاستخدام مواد العزل الحراري.يقدم المصنعون مجموعة واسعة إلى حد ما للاختيار من بينها ، بدءًا من الألياف الزجاجية الرخيصة إلى الأنواع الأكثر تكلفة من البوليسترين الموسع. يمكنك شراء أنابيب بها عناصر عازلة مدمجة فيها بالفعل.

بإيجاز ، نستنتج أن استخدام مثل هذه الحسابات يساعد بشكل كبير في توفير وتجنب العديد من العقبات التقنية في تصميم أنظمة الإمداد بالمياه والحرارة.

في الواقع ، أنت شخص يائس إذا قررت مثل هذا الحدث. يمكن بالطبع حساب انتقال حرارة الأنبوب ، وهناك الكثير من الأعمال المتعلقة بالحساب النظري لنقل الحرارة لمختلف الأنابيب.

لنبدأ بحقيقة أنك إذا بدأت في تدفئة المنزل بيديك ، فأنت شخص عنيد وهادف. وبناءً على ذلك ، تم بالفعل إعداد مشروع تدفئة ، وتم اختيار الأنابيب: إما أنابيب تسخين من البلاستيك المعدني أو أنابيب تسخين من الصلب. يتم أيضًا الاعتناء بمشعات التدفئة في المتجر.

ولكن قبل الحصول على كل هذا ، أي في مرحلة التصميم ، من الضروري إجراء حساب نسبي مشروط. بعد كل شيء ، فإن نقل الحرارة لأنابيب التدفئة ، المحسوبة في المشروع ، هو ضمان للشتاء الدافئ لعائلتك. لا يمكنك أن تخطئ هنا.

طرق حساب انتقال الحرارة لأنابيب التدفئة

لماذا يتم التركيز عادة على حساب نقل الحرارة لأنابيب التسخين. الحقيقة هي أنه بالنسبة لمشعات التدفئة الصناعية ، تم إجراء كل هذه الحسابات ، وتم تقديمها في تعليمات استخدام المنتجات. بناءً عليها ، يمكنك حساب العدد المطلوب من المشعات بأمان اعتمادًا على معايير منزلك: الحجم ودرجة حرارة المبرد وما إلى ذلك.

الجداول.
هذا هو جوهر جميع المعلمات الضرورية ، التي تم جمعها في مكان واحد. اليوم ، يتم نشر عدد كبير جدًا من الجداول والكتب المرجعية على الويب لحساب انتقال الحرارة من الأنابيب عبر الإنترنت. سوف تكتشف فيها ما هو انتقال الحرارة لأنبوب فولاذي أو أنبوب من الحديد الزهر ، ونقل الحرارة لأنبوب بوليمر أو نحاس.

كل ما تحتاجه عند استخدام هذه الجداول هو معرفة المعلمات الأولية لأنبوبك: المادة ، سمك الجدار ، القطر الداخلي ، إلخ. وبناءً عليه ، أدخل الاستعلام "جدول معاملات نقل الحرارة للأنابيب" في البحث.

في نفس القسم الخاص بتحديد انتقال الحرارة للأنابيب ، يمكن أيضًا تضمين استخدام الكتيبات اليدوية حول نقل حرارة المواد. على الرغم من صعوبة العثور عليها ، فقد انتقلت جميع المعلومات إلى الإنترنت.

الصيغ.
يتم حساب انتقال الحرارة لأنبوب فولاذي بواسطة الصيغة

Qtp = 1.163 * Stp * k * (Twater - Tair) * (كفاءة عزل أنبوب واحد) ، W حيث Stp هي مساحة سطح الأنبوب ، و k هو معامل نقل الحرارة من الماء إلى الهواء.

يتم حساب انتقال الحرارة لأنبوب معدني - بلاستيكي باستخدام صيغة مختلفة.

حيث - درجة الحرارة على السطح الداخلي لخط الأنابيب ، درجة مئوية ؛ ر
ج - درجة الحرارة على السطح الخارجي لخط الأنابيب ، درجة مئوية ؛ س-
تدفق الحرارة ، W ؛ ل
- طول الأنبوب ، م ؛ ر
- درجة حرارة سائل التبريد ، درجة مئوية ؛ ر
vz هي درجة حرارة الهواء ، درجة مئوية ؛ أ ن - معامل انتقال الحرارة الخارجية ، W / م 2 ك ؛ د
ن هو القطر الخارجي للأنبوب ، مم ؛ l هو معامل التوصيل الحراري ، W / m · K ؛ د
الخامس —
قطر الأنبوب الداخلي ، مم ؛ أ vn - معامل انتقال الحرارة الداخلي ، W / m 2 K ؛

أنت تفهم تمامًا أن حساب التوصيل الحراري لأنابيب التسخين هو قيمة نسبية مشروطة. يتم إدخال متوسط ​​المعلمات لبعض المؤشرات في الصيغ ، والتي يمكن أن تختلف بالفعل عن المعادلات الحقيقية.

على سبيل المثال ، نتيجة للتجارب ، وجد أن نقل الحرارة لأنبوب البولي بروبلين الموجود أفقيًا أقل قليلاً من الأنابيب الفولاذية ذات القطر الداخلي نفسه ، بنسبة 7-8٪. إنه داخلي ، لأن أنابيب البوليمر لها سماكة جدار أكبر قليلاً.

هناك العديد من العوامل التي تؤثر على الأرقام النهائية التي تم الحصول عليها في الجداول والصيغ ، ولهذا السبب يتم دائمًا عمل الحاشية "نقل الحرارة التقريبي".بعد كل شيء ، لا تأخذ الصيغ في الاعتبار ، على سبيل المثال ، فقدان الحرارة من خلال مظاريف البناء المصنوعة من مواد مختلفة. لهذا ، هناك جداول المقابلة للتعديلات.

ومع ذلك ، باستخدام إحدى طرق تحديد ناتج الحرارة لأنابيب التسخين ، سيكون لديك فكرة عامة عن نوع الأنابيب والرادياتير التي تحتاجها لمنزلك.

بالتوفيق لكم ، بناة حاضرك الدافئ ومستقبلك.

مجموعة متنوعة من أنابيب المياه والغاز

يتم تصنيع أنابيب المياه والغاز وفقًا لمتطلبات معيار الدولة - GOST 3262-75. تعمل منذ أكثر من 40 عامًا وتنظم جميع الأحجام والمتطلبات الفنية.

هناك 3 أنواع من الأنابيب في التشكيلة:

• رئتين؛
• عادي؛
• عززت.

يتم تحديد نوع الأنبوب بسماكة الجدار. يمكن أن يختلف لأقطار مختلفة من 1.8 إلى 5.5 ملم. يسمح تقوية الجدران للمنتجات بتحمل المزيد من الضغط ويوفر عمر خدمة أطول. في نفس الوقت ، بالطبع ، يزيد استهلاك المعدن للتصنيع والتكلفة والوزن.

يسمح لك جدول وزن أنابيب المياه والغاز الفولاذية الواردة في GOST بتحديد كتلة متر واحد حسب النوع والقطر.

الأهمية! الكتلة المحددة من الجدول هي نظرية ، قد تختلف القيمة الفعلية بنسبة 4-8 ٪ ، والتي يمكن ملاحظتها مع دفعات كبيرة. دائمًا ما تكون المنتجات المجلفنة أثقل بحوالي 3-5٪

كما يتضح من الجدول ، يمكن أن يكون لأنبوب الماء والغاز الفولاذي تجويف اسمي من 6 إلى 150 مم ، وهو ما يتوافق مع فاصل من ¼ إلى 6 بوصات. غالبًا ما تستخدم أحجام البوصة لتمييز التركيبات والصمامات.

لذلك ، من المهم جدًا العمل بشكل صحيح مع وحدات القياس هذه عند إكمال النظام.

ملاحظة: إذا لم يكن هناك جدول في متناول اليد ، فيمكنك إعادة حساب القطر بشكل مستقل. للقيام بذلك ، يكفي أن تعرف أن 1 بوصة إنجليزية يتوافق مع متوسط ​​سمك إبهام الذكر البالغ ويساوي 25.4 ملم. يمكن التعرف على جميع الكوادر بسهولة عن طريق قسمة التجويف على 25 ، تقريبًا إلى أقرب قيمة قياسية.

يمكن أيضًا العثور على كتلة الأنبوب يدويًا باستخدام صيغ الهندسة والفيزياء البسيطة الموضحة في الشكل أدناه. مع وجود كميات كبيرة من الحسابات ، من الملائم استخدام آلة حاسبة خاصة عبر الإنترنت تتيح لك أتمتة العملية.

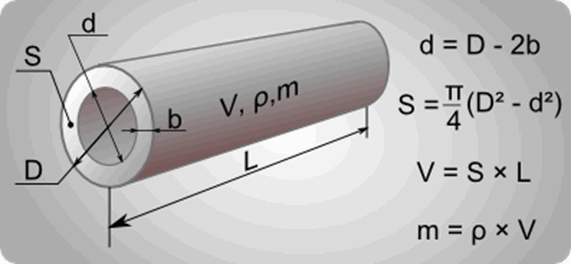

في الشكل ، يتم استخدام التسميات التالية:

د هو القطر الداخلي للأنبوب ؛

د - القطر الخارجي

ب هو سمك الجدار.

S هي مساحة المعدن في المقطع العرضي ؛

V هو حجم المعدن ؛

م هي كتلة المنتج ؛

ρ هي الجاذبية النوعية للصلب ، والتي تساوي 7.85 جم / سم 3.

الأهمية! يجب أن يؤخذ في الاعتبار أن القطر الداخلي والتجويف الاسمي ليسا نفس الشيء. الأنابيب ذات سماكات الجدار المختلفة لها أقطار داخلية مختلفة بنفس التجويف الاسمي

يُفهم الممر الشرطي على أنه قيمة معيارية معينة في خط التصنيف ، والتي تساوي تقريبًا قيمة d. إن إحضار أنواع مختلفة من الأنابيب إلى نفس القطر الاسمي يسهل بشكل كبير اختيار التركيبات والمكونات الأخرى.

وتجدر الإشارة إلى خصائص القوة العالية لأنابيب الصلب. تتميز بالصلابة المميزة لقضيب معدني من نفس القطر. كما أنها أسهل بكثير وأرخص تكلفة. لذلك ، فإن المنتج من النوع الأثقل سيكون وزنه 30-40٪ أقل من المنتجات المدرفلة المعدنية بالكامل.

نتيجة لذلك ، يتم استخدام أنابيب المياه والغاز على نطاق واسع ليس فقط لنقل الوسائط المختلفة بأي درجة حرارة ، ولكن أيضًا في البناء والهندسة لبناء الهياكل المختلفة.

أنواع مسجلات التدفئة

مسجلات التسخين الفولاذية عبارة عن أنابيب ملحومة بغاز الماء أو بالكهرباء ، يتم توصيلها عن طريق اللحام في أجهزة لتدفئة المكان. يمكن أن تكون ذات تكوينات مختلفة. وفقًا لشكل الأجهزة ، يتم تمييز الأصناف التالية:

• اعوج؛
• الاقسام.

يوضح الشكل بعض خيارات التصميم الخاصة بهم.

المقطعية ، بدورها ، تنقسم إلى أنواع حسب طريقة الاتصال: الخيط أو العمود. في الحالة الأولى ، يمر السائل المسخن بالتتابع عبر كل أنبوب ، متحركًا على طول الجهاز ، كما في الملف. في الثانية ، يدخل المبرد كل أنبوب لاحق من جانبين على التوازي ، كما هو موضح في الشكل أعلاه.

في بعض الأحيان يتم استخدام هياكل مماثلة من ملف تعريف معدني لقسم مستطيل أو مربع. إنها أغلى إلى حد ما من تلك المستديرة ، ولكن يمكن أن تكون ملائمة للإنتاج الذاتي إذا كانت المادة المصدر متاحة.

على الرغم من المظهر غير الجذاب ، فإن السجلات الفولاذية تحظى بشعبية كبيرة في المباني الفنية. يمكن العثور عليها غالبًا في المرائب وورش العمل وقاعات الإنتاج وأحيانًا في المباني العامة. يفضل بعض مالكي المنازل مسجلات الأنابيب بسبب الرخص النسبي للمنتج وإمكانية صنع جهاز بالطول والشكل المرغوبين بيديك.

من حيث قدرتها على إطلاق الحرارة ، فإن هذه الأجهزة أدنى إلى حد ما من المشعات من نفس الطول ، ولكن في نفس الوقت يكون لها تكلفة أقل. من المزايا المهمة لسجلات الأنابيب الملساء سهولة صيانتها. إن راحة التنظيف المنتظم هي التي تحدد استخدامها المتكرر في المؤسسات الطبية.

لزيادة نقل الحرارة لأنبوب فولاذي ، يتم استخدام زعانف الصفائح. إنها تزيد بشكل كبير من منطقة التلامس مع الهواء المحيط ، وتحسن أيضًا الحمل الحراري. كفاءة هذه السخانات أعلى بحوالي 3 مرات من الأنابيب الملساء. عيب السجلات ذات الزعانف هو فقط صعوبة إزالة الغبار الذي يتراكم بين الصفائح.

هناك أيضًا تصميمات حديثة أكثر تعقيدًا للسجلات الرأسية. يمكن أن تكون مستقيمة ومقوسة في المخطط ، وتكرر الخطوط العريضة لأكثر الأشكال المعمارية تعقيدًا. توجد خيارات لترتيب الأعمدة في صف واحد أو صفين. هذه السجلات مريحة للغاية للغرف العالية الكبيرة وتوفر حلول تصميم جريئة.

استخدام نموذج أكثر كفاءة

في بعض الحالات ، لا يمكن تحسين كفاءة البطاريات إلا بشكل جذري من خلال استبدالها بأخرى جديدة. لاحظ أنه حتى أنظمة التدفئة عالية الجودة بعد عقدين من التشغيل تحتاج إلى التحديث نظرًا لاستنفاد مواردها. التكنولوجيا لا تقف مكتوفة الأيدي ، مما يعني أن المشعات القديمة تستخدم مواد أقل كفاءة واستهلاكًا للطاقة.

هناك حجة مهمة أخرى لصالح استبدال البطاريات القديمة بأخرى جديدة وهي تحسين تصميم الأخيرة. في النماذج الحديثة ، تكون مساحة نقل الحرارة أكبر بكثير ، بالإضافة إلى ذلك ، طور المصنعون أجزاء مشع مبتكرة لزيادة أدائهم. نحن نتحدث عن نوافذ الحمل الحراري في الجزء العلوي من الجهاز والضلوع الرأسية.

بإيجاز ، نلاحظ أن نصيحة الحرفيين ذوي الخبرة الواردة في هذه المادة ستساعد في رفع درجة الحرارة في الشقة بمقدار 2-4 درجات. إذا لم تتمكن من التعامل مع مشكلة التدفئة بيديك ، فسيتعين عليك اللجوء إلى خدمات المحترفين. سنتحدث عن كيفية حساب قوة نظام التدفئة وتنظيم تركيبه في إحدى المقالات التالية. ترقبوا تحديثات الموقع ونراكم قريبا!

وفقًا للقانون المعمول به ، تتنصل الإدارة من أي إقرارات وضمانات ، قد يكون توفيرها ضمنيًا بخلاف ذلك ، وتتنصل من المسؤولية فيما يتعلق بالموقع والمحتوى واستخدامه. ttps: //seberemont.ru/info/otkaz.html

هل كانت المقالة مفيدة؟ أخبر أصدقائك

التدفئة والتهوية

التدفئة والتهوية

التدفئة والتهوية

التدفئة والتهوية

التدفئة والتهوية

المؤشرات المقدرة

من أجل حساب قوة معدات التسخين ، وكذلك لمعرفة حجم فقدان الحرارة أثناء نقل المبرد ، سيكون من الضروري إجراء إزالة الحرارة من الأنبوب عند درجات حرارة معينة للسائل الموجود بداخله والهواء الخارج. تعمل طبقة العزل الحراري كمعامل إضافي.

تبدو صيغة حساب انتقال الحرارة لأنبوب فولاذي كما يلي:

Q = K × F × dT ، حيث:

Q هي النتيجة المرجوة لانتقال حرارة الأنبوب الفولاذي بالكيلو كالوري ؛

K هو معامل التوصيل الحراري. يعتمد ذلك على مادة الأنبوب وقسمه وعدد دوائر معدات التسخين ، بالإضافة إلى الاختلاف في درجات الحرارة بين الهواء الخارجي والمبرد ؛

F هي المساحة الإجمالية للأنبوب أو عدة أنابيب في الجهاز ؛

dT - رأس درجة الحرارة ، أي ½ من إجمالي درجة حرارة السائل عند مدخل ومخرج الأنبوب ، مطروحًا منه درجة حرارة الهواء في الغرفة.

إذا تم تغليف الأنابيب بالإضافة إلى ذلك بطبقة من العزل الحراري ، فإن كفاءتها من حيث النسبة المئوية (كمية الحرارة التي تمر عبرها) تتضاعف بمعدل نقل الحرارة الناتج.

على سبيل المثال ، لنحسب انتقال الحرارة لسجل من ثلاثة أنابيب بمقطع عرضي 100 مم وطول 1 متر. درجة الحرارة في الغرفة 20 درجة مئوية ، ويبرد المبرد من 81 إلى 79 درجة مئوية عند المرور من خلاله الأنبوب.

وفقًا للصيغة S = 2pirh ، نحسب مساحة سطح الأسطوانة:

S = 2 × 3.1415 × 0.05 × 1 = 0.31415 م 2. إذا كان هناك ثلاثة أنابيب ، فإن مساحتها الإجمالية ستكون 0.31415 × 3 = 0.94245 م 2.

المؤشر dT = (79 + 81): 2-20 = 60.

يتم أخذ قيمة K لسجل ثلاثة أنابيب بفارق درجة حرارة 60 وقسم عرضي متر واحد يساوي 9. لذلك ، Q \ u003d 9 × 1 × 60 \ u003d 540. أي نقل الحرارة سيكون السجل 540 كيلو كالوري.

وبالتالي ، أخذنا في الاعتبار مفاهيم نقل الحرارة ، وكذلك طرق تقليل فقد الحرارة لأنبوب الصلب في حالات معينة. لا يوجد شيء معقد للغاية حول هذا. الشيء الرئيسي هو التعامل مع القضية بمسؤولية.

نقل الحرارة هو التبادل الحراري بين وسيطين مفصولين بسطح. تتميز شدتها بمعامل. عند تثبيت نظام تدفئة رئيسي ، يجب مراعاة مشكلة توفير الطاقة. لذلك ، يتم استبدال أنابيب التدفئة القديمة بأخرى جديدة ، والتي تستخدم أنابيب مجهزة بالعزل الحراري ، مما يجعل من الممكن تقليل فقد الحرارة بنسبة 80 ٪ تقريبًا.

في الحياة اليومية ، تنشأ الحاجة إلى تحديد معامل انتقال الحرارة في حالتين:

• إذا كنت بحاجة إلى حساب أجهزة التدفئة ؛
• إذا كان مطلوبًا لتقدير فقد الحرارة في خط الأنابيب.

في كلتا الحالتين الأولى والثانية ، من الضروري تحديد مقدار حرارة الأنبوب الفولاذي لمصدر التسخين الرئيسي في الفضاء ، إذا كانت درجة حرارة المبرد ودرجة حرارة الوسط معروفين. معلمة إضافية هي غياب أو وجود العزل الحراري.

طرق بسيطة لزيادة نقل الحرارة من المشعات

نحن نحسن دوران الهواء. تنقل البطاريات الحرارة إلى الهواء الذي يرتفع عند تسخينه ثم يسقط عند تبريده. هذه هي الطريقة التي يدور بها الهواء ، وتصبح الغرفة دافئة بقدر ما يسمح به انتقال حرارة البطارية وسرعة تدفق الهواء. لذلك ، من أجل زيادة درجة الحرارة داخل الغرفة ، أولاً وقبل كل شيء ، من الضروري ضمان دوران الهواء بشكل جيد. للقيام بذلك ، قم بتحرير المساحة حول البطارية إلى الحد الأقصى: قم بإزالة الشاشة الواقية ، ورفع الستائر ، وتحريك الأثاث ، وما إلى ذلك.

تسريع دوران الهواء باستخدام مروحة. كلما تحرك الهواء بشكل أسرع ، زادت الطاقة الحرارية التي يمكن أن تأخذها من البطارية. في الأيام الأكثر برودة ، يمكنك تشغيل المروحة وتوجيهها إلى مركز البطارية لالتقاط أكبر مساحة ممكنة. لضمان استقلالية مثل هذا النظام وضمان تشغيله الهادئ ، يمكنك وضع مراوح الكمبيوتر. فهي هادئة ومنخفضة الطاقة ، وعند وضعها مباشرة تحت البطارية لا تزعج الاتجاه الطبيعي لحركة الهواء في الغرفة.ستسمح لك المراوح برفع درجة الحرارة في الغرفة بمقدار 3-10 درجات ، كما أن استهلاكها المنخفض يجعل من الممكن تفجير البطارية طوال فصل الشتاء دون إلحاق ضرر كبير بمحفظتك. احسب بنفسك: تبلغ قوة المراوح العادية حوالي 40 واط ، مراوح الكمبيوتر - لا تزيد عن 5. إجمالي الاستهلاك: 40 * 24 (ساعة) * 30 (يومًا) \ u003d 29 كيلووات \ u003d حوالي 95 روبل شهريًا. في حالة أجهزة الكمبيوتر ، حتى أقل - حوالي 23 روبل في الشهر. عند توصيل 2 في وقت واحد.

تركيب درع حراري. تشع الحرارة من البطارية في جميع الاتجاهات ، ولكي لا تسخن الجدران ، ولكن لتوجيه الطاقة الحرارية إلى الغرفة ، تحتاج إلى تثبيت شاشة عاكسة للحرارة خلف البطارية. لهذه الأغراض ، يمكنك استخدام عزل الرقائق (قاعدة رغوية مع رقائق من جانب واحد) ، وإلصاقها بالجدار النظيف خلف البطارية بأي وسيلة مناسبة (غراء البلاط ، الغراء الشامل 88 ، السيليكون ، إلخ). من الناحية المثالية ، يجب أن تكون مساحة الشاشة العاكسة للحرارة أكبر من مساحة البطارية.

إذا كانت البطارية باردة ، فأنت بحاجة إلى نزف الهواء. للقيام بذلك ، تحتاج إلى فك الضغط المعتاد أو مايفسكي على البطارية.

لن يكون من الضروري الاحتفاظ بحاوية أو منشفة أسفل الصمام ، لأنه بمجرد خروج الهواء ، سيتدفق الماء في مجرى رقيق. بمجرد حدوث ذلك ، يمكن إغلاق الصمام. يجب تكرار الإجراء لكل بطارية في المنزل.

فقدان الحرارة من خلال الأنابيب

في شقة المدينة ، كل شيء بسيط: كل من الناهضين وإمدادات أجهزة التدفئة والأجهزة نفسها موجودة في غرفة مُدفأة. ما الفائدة من القلق بشأن مقدار الحرارة التي يتبددها الناهض إذا كان يخدم نفس الغرض - التسخين؟

ومع ذلك ، يختلف الوضع اختلافًا جذريًا في مداخل المباني السكنية وفي الأقبية وفي بعض المستودعات. تحتاج إلى تدفئة غرفة واحدة وإحضار المبرد إليها من خلال غرفة أخرى. ومن ثم - محاولات لتقليل انتقال الحرارة للأنابيب التي من خلالها يدخل الماء الساخن إلى البطاريات.

العزل الحراري

الطريقة الأكثر وضوحًا لكيفية تقليل انتقال الحرارة لأنبوب فولاذي هي العزل الحراري لهذا الأنبوب. قبل عشرين عامًا ، كانت هناك طريقتان للقيام بذلك: موصى به من خلال الوثائق التنظيمية (العزل مع الصوف الزجاجي الملفوف بنسيج غير قابل للاحتراق ؛ حتى في وقت سابق ، كان العزل الخارجي بشكل عام صلبًا باستخدام الجبس أو الملاط الأسمنتي) والواقعية: كانت الأنابيب ملفوفة ببساطة مع الخرق.

يوجد الآن الكثير من الطرق الملائمة تمامًا للحد من فقد الحرارة: فيما يلي بطانات الرغوة للأنابيب ، والأغلفة المنقسمة المصنوعة من البولي إيثيلين الرغوي والصوف المعدني.

في بناء منازل جديدة ، يتم استخدام هذه المواد بنشاط ؛ ومع ذلك ، في نظام الإسكان والمجتمعات المحلية ، تؤدي الميزانية المحدودة ، بأدب ، إلى حقيقة أن الأنابيب الموجودة في الطوابق السفلية لا تزال تغلف الخرق الممزقة.

مرحبًا بكم في القرن الحادي والعشرين

ماذا يكون

مسجلات التسخين مصنوعة من مواد مختلفة ولها أشكال مختلفة. لكل منها إيجابيات وسلبيات.

من ماذا صنعوا

إذا تحدثنا عن المواد ، فالأكثر شيوعًا هو أنابيب الصلب ، أو بالأحرى أنابيب الصلب الملحومة بالكهرباء. لا يتمتع الفولاذ بأفضل نقل للحرارة ، ولكن يقابله السعر المنخفض وسهولة المعالجة والتوافر ومجموعة كبيرة من الأحجام.

من النادر جدًا العثور على أنابيب غير قابلة للصدأ - تتطلب الطاقة اللائقة عددًا كبيرًا من الأنابيب ، وكم تكلفة منتجات الفولاذ المقاوم للصدأ ، لديك فكرة. إذا فعلوا ذلك ، فلا بد أنه قد مضى وقت طويل. يستخدمون أيضًا "الجلفنة" ، لكن التعامل معها أكثر صعوبة - لن ينجح الطهي.

• يتطلب سائل نقل حرارة محايد ونظيفًا وخاليًا من الجسيمات الصلبة
• يعد وجود معادن وسبائك أخرى في النظام أمرًا غير مرغوب فيه ، باستثناء المعادن المتوافقة معها - البرونز والنحاس الأصفر والنيكل والكروم ، لذلك يجب البحث عن جميع التركيبات والتجهيزات من هذه المواد ؛
• التأريض الذي يتم إجراؤه بعناية أمر إلزامي - بدونه ، في وجود الماء ، تبدأ عمليات التآكل الكهروكيميائية ؛
• تتطلب نعومة المادة الحماية - هناك حاجة إلى أغلفة ، وما إلى ذلك.

هناك سجلات مصنوعة من الحديد الزهر. لكنها ضخمة جدا. بالإضافة إلى ذلك ، لديهم كتلة كبيرة جدًا ، تحتها تحتاج إلى إنشاء رفوف ضخمة على الأقل. بالإضافة إلى ذلك ، فإن الحديد الزهر هش - ضربة واحدة ، ويمكن أن يتشقق. اتضح أن هذا النوع من المسجلات يحتاج أيضًا إلى أغطية واقية ، ويقلل من انتقال الحرارة ويزيد من التكلفة. علاوة على ذلك ، يعد تثبيتها مهمة صعبة وشاقة. تشمل المزايا الموثوقية العالية والحياد الكيميائي: هذه السبيكة لا تهتم بما يعمل عليه المبرد.

بشكل عام ، ليس من السهل استخدام النحاس والحديد الزهر. لذلك اتضح أن أفضل خيار هو مسجلات الصلب.
