افعل ذلك بنفسك القاعدة الدافئة

ميزات التثبيت

عند اتخاذ قرار بتثبيت جهاز تدفئة ، لا يمكنك اللجوء إلى خدمات المتخصصين. لن يكون تركيب قاعدة الماء الدافئ بأيديهم أمرًا صعبًا. قبل الشروع مباشرة في العمل ، من الضروري دراسة المخطط ، وكذلك إجراء الحسابات والقياسات اللازمة.

يجب تحضير جميع الأدوات اللازمة: مفاتيح قابلة للتعديل ، كماشة ، قواطع للأسلاك ، مقص حاد ، مطرقة وحفر. لتثبيت القاعدة ، ستحتاج إلى ألواح حرارية ، بالإضافة إلى مكونات إضافية. هذا الأخير يشمل:

• ربط محولات للأقسام المختلفة والأنابيب البلاستيكية ؛
• أنابيب للتوصيل
• أنابيب الزاوية الدوارة
• أنابيب الحماية باللون الأحمر والأزرق.

لا تنس الزوايا المحورية

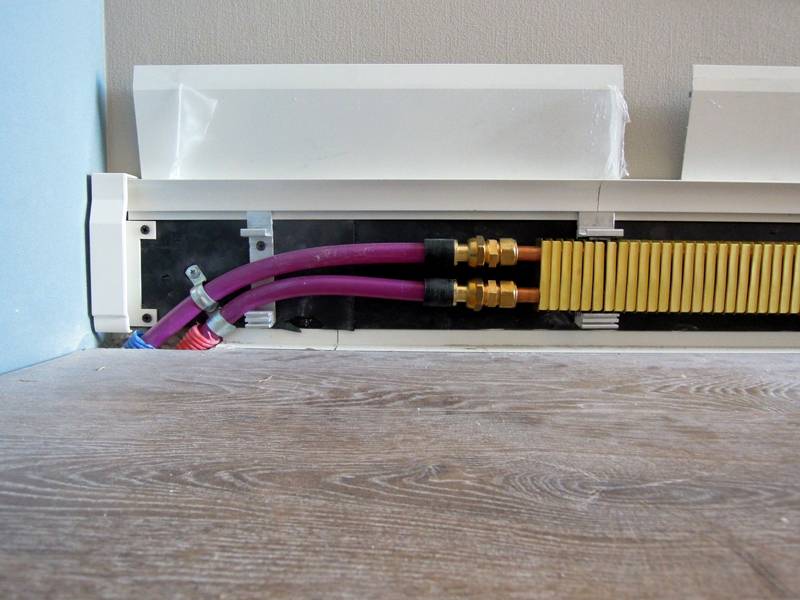

يجب أن يتم تركيب قاعدة مائية باتباع التعليمات بدقة. مخطط التثبيت على النحو التالي:

1. يتم وضع الأنابيب ، بينما يعمل مجمع التوزيع كنقطة مرجعية.
2. يتم قياس المسافة بين نقطة اتصال المجمع واللوح الأساسي نفسه.
3. يتم ضبط حجم الأنابيب وفقًا للقياسات المأخوذة ووضعها في الحائط بحيث يكون الرمز الأزرق في الأعلى والأيقونة الحمراء في الأسفل.
4. يتم لصق المكان الذي يتم فيه تثبيت القاعدة بشريط كهربائي ذاتي اللصق.
5. يبدأ تركيب مقاطع الألمنيوم من الزاوية.
6. الملف الشخصي متصل بالحائط بمسامير أو سيليكون.
7. من الضروري التراجع من زاوية 15 سم ، وحفر ثقوب للمسامير وتثبيت المشابك على مسافة 40 سم من بعضها البعض.
8. لتركيب مسخنات بالحمل الحراري ، يجب تعديل الأنابيب البلاستيكية بحيث يتم توصيلها بأكبر قدر ممكن من الدقة والدقة بقسم اللوح.
9. لتثبيت أداة التوصيل بشكل صحيح ، تحتاج إلى وضع صامولة وجلبة على كل أنبوب وتزويدهم بحشية مطاطية.
10. يجب إدخال جلبة في الأنبوب البلاستيكي للدعم.
11. يتم استخدام مفتاح ربط قابل للتعديل في ثني الأنابيب.
12. يتم تطبيق مصطلح Termbord على الحائط ، ويتم تنظيم عدد الأضلاع النحاسية (يمكن إزالة الزائدة باستخدام قواطع الأسلاك).
13. القسم التالي متصل بمحول. أثناء التثبيت ، يجب عمل مسافة بادئة قدرها 1 سم تحت العناصر الزخرفية.
14. في الزوايا ، يجب استخدام أنابيب زاوية خاصة تكرر شكل الزاوية. يتم تثبيتها بنفس طريقة توصيل الأنابيب باستخدام البطانات والصواميل والحشيات.
15. القسم الأخير من الفولاذ المقاوم للصدأ المموج ، مثبت بالقياس مع أدوات التوصيل الأخرى.
16. يتم إرفاق غطاء القاعدة على النحو التالي: يتم لصق سطحه الداخلي بشريط كهربائي ، ويتم وضعه على المظهر الجانبي ويتم تثبيته في مكانه باستخدام المشابك.
17. في هذه المرحلة ، يتم تركيب المقابس البلاستيكية المزخرفة ومفاصل الزاوية.
18. الخطوة الأخيرة هي الاتصال بالمجمع وبدء الماء.

تركيب قاعدة كهربائية دافئة:

الجهاز والميزات التقنية

خارجياً ، يبدو جهاز التسخين غير ملحوظ: إنه لوح أساسي طويل لا يزيد عرضه عن عشرين سنتيمترات.

يشمل تصميم الجهاز:

• مشعات نحاسية على شكل ألواح رقيقة ، تسخن وتطلق الحرارة في الهواء ؛
• وحدة تحتوي على سائل تبريد ، وأنابيب يدور السائل من خلالها ؛
• لوحة إغلاق مزخرفة مع فتحة لمرور الهواء الساخن ؛
• الشريط الخلفي يحمي الجدار من ارتفاع درجة حرارة السخان.

مبدأ تشغيل السخان بسيط للغاية. يتم تسخين الماء في غلاية النظام ، ثم يتم توزيع الحرارة عبر الأنابيب حول محيط الغرفة بالكامل. ينتقل تدفق الحرارة من الأرضية إلى السقف ، مما يؤدي إلى تدفئة مساحة الغرفة بالكامل بالتساوي. تتدفق الحرارة على طول الجدران ، مما يؤدي إلى ارتفاع درجة حرارة سطحها. يبدأ الجدار أيضًا في إطلاق الطاقة الحرارية في الهواء.

يمكن تسخين المبرد الموجود في اللوح حتى 70 درجة ، لكن لا يوصى بالحفاظ على درجة الحرارة المرتفعة هذه بسبب الأضرار المحتملة للجدران وطلائها الزخرفي. تبلغ درجة الحرارة المثلى للمشعات حوالي 40 درجة. سيضمن هذا المؤشر تسخينًا منتظمًا للهواء في الغرفة إلى درجة حرارة مريحة لشخص يبلغ 24 درجة.

ما هو تصميم القاعدة الدافئة

كما قد تتخيل من الاسم ، فإن هذا التصميم مشابه جدًا للوح العادي. الصندوق الخارجي القابل للطي مصنوع من مواد متينة ؛ يبلغ عرضه حوالي 3 سم وارتفاعه 14 سم ويوضع بداخله مبرد (ماء أو سخان كهربائي) على حوامل خاصة.

يتم وضع قاعدة دافئة حول محيط الغرفة بالكامل أو على طول جدار واحد ضخم. تقوم بتسخين الجدران ، والتي بدورها تعكس الحرارة في الغرفة. يوفر هذا الإشعاع الحراري تدفئة مريحة وموحدة ، وله أيضًا كفاءة عالية. ولكن يجب أن نتذكر أن الجدار يجب أن يكون له موصلية حرارية جيدة: على سبيل المثال ، لن يكون اللوح الدافئ فعالًا بجوار الجدران الخشبية.

في أفضل طريقة ، ستظهر الألواح الدافئة على طول الجدران الرطبة والباردة ، في غرفة بها نوافذ بانورامية (على سبيل المثال ، في دفيئة وشرفة معزولة) ، في شقق ذات سقوف عالية. يمكنك وضعها على رأس السرير أو بجوار مكان العمل بجوار النافذة. يتم تثبيتها في حوض السباحة ، في المتجر ، في المكتب.

المؤشرات القياسية

تبلغ قدرة الوحدة القياسية التي يتم تصنيعها في المصنع 240 واط. هذا هو المؤشر الأمثل للغرفة التي يبلغ محيطها حوالي عشرين مترًا (مع مراعاة متوسط ​​ارتفاع الأسقف).

الأسئلة المتداولة تتعلق بإمكانية التصنيع الذاتي لمثل هذا المبرد. من حيث المبدأ ، من المنطقي القيام بذلك بنفسك ، ولكن عليك أن تكون مستعدًا لحقيقة أن العملية ستستغرق الكثير من الوقت والجهد والمال. في بعض الحالات ، تكون هذه التجربة أكثر تكلفة من شراء لوح أساسي دافئ جاهز.

تسخين الحواف مريحة وجميلة واقتصادية

تدفئة الرادياتير والتدفئة الأرضية ليست الطريقة الوحيدة لتدفئة الغرفة. في الآونة الأخيرة ، أصبحت الألواح الدافئة أكثر شيوعًا. ظهر هذا النوع من التدفئة في سوقنا منذ بضع سنوات فقط وحتى الآن لا توجد خبرة كبيرة في تشغيله. ومع ذلك ، فإنه يكتسب شعبية بسرعة - وهذا هو أكثر أنواع التدفئة غير الواضحة والمريحة للغاية.

القاعدة الدافئة - سخانات صغيرة الحجم تقع على طول الأرض على طول محيط الغرفة. تم تسميتها كذلك بسبب موقعها وحجمها: سمك هذا السخان 2.5-3 سم ، وهو ما يمكن مقارنته بحجم قاعدة أرضية قياسية. الطول أكبر: 12-15 سم ، لكن كل شيء يبدو عضويًا

المهم: مثل هذا النظام لا يحد من موقع تركيب الأثاث وعناصر الديكور ، حيث لا تنتقل الحرارة بالحمل الحراري ، بل بالإشعاع.

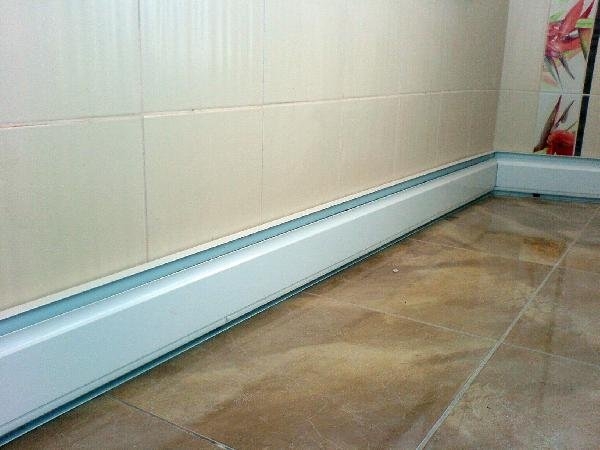

هذا ما يبدو عليه تسخين اللوح الأساسي. لا مزيد من أجهزة التدفئة الأخرى

تدفئة اللوح

على الرغم من حقيقة أن ما هو اللوح الدافئ في بلدنا ، فقد أصبح معروفًا منذ وقت ليس ببعيد ، في أوروبا ، تم استخدام هذه الطريقة لتدفئة الغرف لعدة عقود. هذه التكنولوجيا بسيطة للغاية ، ولكنها في نفس الوقت مريحة للغاية. الأساس عبارة عن أنابيب معدنية (نحاسية في أغلب الأحيان) ، وهي أيضًا عنصر تسخين. يتم تثبيت الأنابيب في نفس المكان الذي تمر فيه القاعدة عادةً ، أي على طول محيط الغرفة. ثم يتم إغلاقها بصندوق معدني مصنوع من الألواح ذات السطح المموج. بفضل هذا التصميم ، يعمل الصندوق كمبادل حراري ، وبالتالي زيادة كفاءة الهيكل.

بشكل عام ، تتكون القاعدة المائية من العناصر التالية:

• اللوحة الأمامية مع فتحات توفر تدفق الهواء (الحجم القياسي: العرض - 3-4 سم ، الارتفاع - 15-20 سم) ؛
• اللوحة الخلفية - تسهل تركيب الهيكل وتحمي الجدار من التعرض المستمر لدرجات الحرارة العالية ؛
• مبرد تدفئة يؤدي وظيفة التسخين (الأبعاد القياسية - 1 م × 0.4 م × 1.6 م) ؛
• المقابس الجانبية الدوارة
• وحدة تبادل حراري تتكون من أنبوبين يدور من خلالها الماء.

نظرًا لحقيقة أن القاعدة مثبتة حول محيط الغرفة بأكملها ، فإن الحرارة ترتفع تدريجياً ، ثم يتم تسخين الغرفة بأكملها بالتساوي. نتيجة لذلك ، لا تسبب هذه التقنية تقلبات في درجات الحرارة.
نظرًا لأن عنصر التسخين مخفي أسفل اللوحة الأمامية ، فإنه غير ملحوظ ، مما يميزه عن المشعات الضخمة. كما ترى في الصورة ، تبدو القاعدة الدافئة أنيقة جدًا ، ويمكن تصميمها بشكل إضافي بحيث تتناسب بشكل أفضل مع النمط العام للغرفة.
النظام فعال ، ولكن في نفس الوقت سهل التثبيت. مع الحد الأدنى من المهارات ، يمكنك إجراء التثبيت دون إشراك محترفين.

كيف تصنع لوحة دافئة بيديك

حتى هذه المتعة الروسية الصنع ليست رخيصة. ولكن ماذا لو كنت تريد تجربة مثل هذا النظام ، ولكن ليس هناك الكثير من الأموال "الإضافية"؟ افعلها بنفسك. هناك نوعان من خيارات العمل.

خيار واحد

تم استخدام أنابيب نحاسية غير مدببة بقطر 12 مم ، وألواح من النحاس بسماكة 0.4 مم. ترتيب العمل على النحو التالي:

1. اقطع شريطًا من نحاس التسقيف (60 سم) بمطحنة إلى شرائح طولها 15 سم.
2. شفة حواف الشرائط بطول كامل بزاوية 90 درجة وطول رف 7-8 مم. لا يزيد طول الشرائط عن 3 أمتار - من غير المناسب العمل مع القطع الكبيرة.
3. جندى أنابيب النحاس في الجزء الخلفي من هذه القاعدة. وهذا يتطلب لحام (سباكة تحتوي على 3٪ نحاس) وموقد. عند اللحام ، قم بتوجيه الشعلة إلى الأنبوب: الشريط رقيق وسوف يتشوه إذا كان يسخن. يمكن أن يتحمل الأنبوب الحرارة جيدًا.
4. ينحني قليلاً عند نهايات الأنبوب قبل اللحام. لذلك سيكون من الأنسب وضع المحولات عليها.
5. تم استخدام الخراطيم المقاومة للزيت والبنزين للتجميع ، والتي يمكنها تحمل العمل بسائل تبريد حتى 120 درجة مئوية (القطر الداخلي 12 مم). عند التقاطعات مع الأنبوب ، تم تثبيتها بمشابك عادية.
6. لتنظيم درجة الحرارة ، يتم تثبيت ترموستات بضبط يدوي بواسطة Giacomini.
7. يتم إغلاق نقاط التوصيل بإدخالات / قواعد مماثلة مصنوعة من النحاس ، ولكن بدون أنابيب.
8. يتم توصيل الألواح مباشرة بالحائط باستخدام مشابك تثبيت قياسية (للأنابيب). لا تدخلها في فترات الاستراحة - يتم فقد معظم الحرارة.

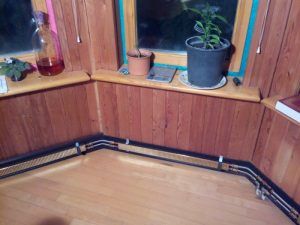

يعمل هذا النظام في منزل خشبي لمدة 9 سنوات. لم تكن هناك مشاكل أو الحاجة إلى إصلاحات. تتراوح درجة حرارة المبرد عند المدخل من 50 درجة مئوية إلى 70 درجة مئوية. في الغرفة 20-21 درجة مئوية عندما ترتفع ، يكون الجو حارًا جدًا.

انظر في الفيديو حول ميزات تثبيت لوحة دافئة. قد يكون مفيدا.

الخيار الثاني

في هذه الحالة ، تم استخدام مقاطع الألمنيوم المصنوعة يدويًا لعمل قاعدة دافئة للعمل مع دريوال. يتم قطع الثقوب (البروبيلين) فيها بواسطة طاحونة من الأعلى والأسفل ، وبعد ذلك يتم ربطها بالجدران. يتم وضع أنبوبين نحاسيين على قطاع رفيع من الألومنيوم في السقف ، ومثبتان بسلك من الألومنيوم. يتم وضع هذا الهيكل بالكامل بالداخل ومثبت على الحائط بحيث تكون الأنابيب واحدة فوق الأخرى. تم تجميع قطع هذه القاعدة محلية الصنع عن طريق اللحام بأنابيب وتركيبات نحاسية. "اللوحة الأمامية" - نفس الملف الشخصي ، مطلية فقط بطلاء مشعات لتتناسب مع الجدران (الأرضية). هذا اللوح الدافئ محلي الصنع أقل فعالية ، وأصعب في التنظيف ، ولكنه أيضًا فعال للغاية.

"لدي مثل هذه القاعدة في المنزل. بالإضافة إلى تدفئة أرضية. أوصي أيضًا بتثبيته. اللوح الدافئ يؤدي وظيفته بشكل جيد. بالطبع ، لا يمكن مقارنتها بالأرضيات الدافئة من حيث القوة ، ولكن لا تزال هناك حرارة ملموسة منه.

"اشتريت 9 م 2" ميغادور "600 واط في غرفة النوم.في البداية كانت تعمل بكامل طاقتها ، والآن قمنا بضبطها على 200 واط لتحافظ على 20 درجة. هذا يكفي لمنطقتنا ، لسنا بحاجة إلى درجة حرارة أعلى ، لا نحبها. وفي الوقت نفسه ، على الحائط حيث يوجد المدفأة ، تكون فتحة التهوية الخاصة بنا دائمًا تقريبًا مفتوحة. أنا راضٍ ".

كما ترون ، فإن مراجعات الألواح الدافئة إيجابية. لا عجب في أن التدفئة فعالة ، ومريحة ، وحتى غير ملحوظة. السعر المرتفع فقط يفسد الصورة ، ولكن هناك خيارات لتصنيعها بنفسك.

مثل كل شيء جديد ، فإن النظام الأساسي لديه العديد من النقاد-المنظرين. أطروحتهم الرئيسية: "من الحماقة تسخين الجدران لتسخين الهواء فيما بعد. من الأفضل تسخين الهواء مباشرة ، ثم البدء في تسخين الجدران. "وجهة النظر مفهومة. هي التي تستخدم لتسخين المسخن. لكن النتيجة وعيوبها معروفة للجميع. ولتحقيق فعالية تدفئة الجدران ، تم إجراء تجربة: في إحدى الغرف كان الهواء +12 درجة مئوية ، وتم تسخين الجدران إلى +37 درجة مئوية وكان الأشخاص الموجودون فيها يتعرقون. في مكان آخر ، تم تسخين الهواء إلى +40 درجة مئوية ، وتم تبريد الجدران إلى +12 درجة مئوية ، وكان الناس يتجمدون.

فوائد استخدام القاعدة الدافئة

يوفر استخدام نظام التدفئة الحديث هذا الكثير من المزايا للمستهلكين ، وهي:

• القدرة على توفير مساحة خالية بسبب حجمها الصغير ، وهو أمر مهم جدًا للغرف الصغيرة ؛
• خلق ظروف مريحة لجميع الكائنات الحية في غرفة دافئة. يوفر دفء الألواح الجانبية مناخًا محليًا مثاليًا للإنسان والحيوان والنبات. تعتبر الألواح الدافئة بشكل خاص مناسبة لشقق الزاوية ، حيث ، إذا تم استخدامها ، ستسخن الجدران تمامًا وبالتالي يمكنك نسيان الفطريات ؛
• لا تكاثف على النوافذ وتدفئة موحدة للغرفة بأكملها ؛
• بسبب عدم وجود تيارات الحمل ، كما هو الحال مع التدفئة التقليدية ، هناك انخفاض في محتوى الغبار في الغرفة ؛
• كفاءة عالية في العمل
• سلامة مطلقة وسهولة التشغيل ؛
• سهولة التركيب والقدرة على التوافق مع أي تصميم داخلي بسبب تنوع التصميمات والألوان ؛
• توفير الطاقة ، وهو ما يقرب من 40٪ ؛
• تكلفة معقولة.

قاعدة الماء الدافئ

يمكن أن توفر قاعدة الماء الدافئ المجمعة بيديك راحة خاصة في المباني السكنية. إذا نظرت إلى القاعدة المائية من وجهة نظر بناءة ، فسنرى وحدات مضغوطة "ممتدة" في الطول.

لتركيب نظام تسخين المياه اللوح الأساسي ، فإن المنازل الخاصة أو المؤسسات العامة هي الأنسب. الشروط اللازمة لتركيب الألواح الدافئة هي وجود غلاية غاز وإمداد مركزي بالمياه.

في بعض الحالات ، يتم استخدام الغلايات التي تعمل بالوقود الصلب والسائل. ستحتاج أيضًا إلى خزان احتياطي (برج مياه) لتجديد مستوى الماء في نظام التدفئة.

يتم تثبيت مسخنات حرارية مع مبرد مائي على طول محيط الغرفة. يمكن أن يكون السخان الكهربائي السائل المعياري بأطوال مختلفة. في زوايا الغرفة ، ترتبط الوحدات بعناصر زاوية خاصة تملأ محيط الغرفة المسخن بالكامل. بفضل وضع الألواح الجانبية ، يتم تسخين الغرفة بشكل متساوٍ أكثر من التسخين باستخدام مشعات الماء التقليدية.

خلاف ذلك ، قد يتم تغريمك وإجبارك على تفكيك السخانات.

تصميم محول المياه

تصميم القاعدة بسيط للغاية. يترك الأنبوب العلوي ، كقاعدة عامة ، نظام غلاية الغاز ، ويمر عبر محيط المنطقة الساخنة بالكامل ويمر إلى أنبوب الإرجاع السفلي. يعيد الأنبوب السفلي المبرد المبرد إلى غلاية الغاز.

تم بناء خطوط الأنابيب في مساكن أجهزة نقل الحرارة ذات الزعانف. بسبب الهيكل المضلع ، يزداد سطح نقل الحرارة عدة مرات ، مما يساهم بشكل كبير في الدوران النشط للكتل الهوائية الساخنة.

لتركيب لوح تسخين بالماء الدافئ بنفسك ، يجب أن تكون لديك خبرة كافية في تركيب معدات السباكة. بإخبارنا أدناه عن ميزات تثبيت لوح التفاف على الماء الدافئ ، ننتقل إلى هؤلاء الأشخاص فقط. سيساعدك هذا عند اختيار نظام تدفئة معين لمنزلك.

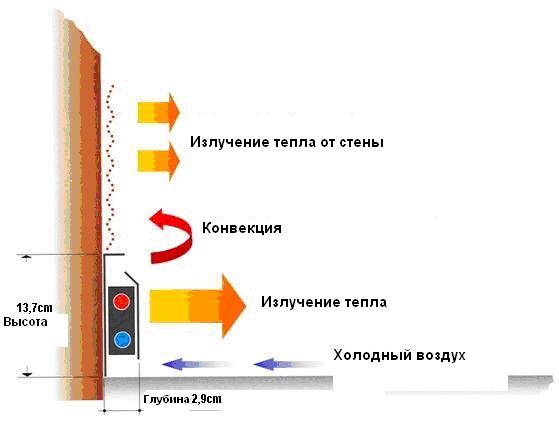

مبدأ تشغيل قواعد المياه

يدخل الهواء البارد من خلال الأخدود السفلي لجسم القاعدة.

بالمرور عبر المبادل الحراري ، يرتفع الهواء الساخن ببطء ، وينتشر بالتساوي في جميع أنحاء حجم الغرفة.

تركيب نظام تسخين المياه

في محلات السوبر ماركت للبناء ، يمكنك دائمًا شراء نظام تسخين المياه الجاهز للألواح التي تحتاجها. مع القليل من الخبرة في أعمال السباكة ، يمكنك بسهولة صنع قاعدة دافئة بيديك. التدفئة بلوح دافئ ، شاهد هذا الفيديو:

بعد وضع العلامات المناسبة على نقاط التثبيت للأقواس وتركيبها ، يتم تثبيت وحدات السوائل نفسها (انظر أعلاه تركيب الألواح الكهربائية). على عكس السخانات الكهربائية ، يتطلب تركيب الوحدات السائلة تحكمًا دقيقًا في ضيق وصلات خطوط الأنابيب.

اختبار الألواح المركبة

جزيئات الهواء أصغر بكثير من جزيئات الماء. تدل الممارسة على أن فحص ضيق التوصيلات يكون أكثر فاعلية من خلال خلق ضغط مرتفع من الهواء المضغوط داخل خطوط الأنابيب.

ستظهر الفقاعات في مكان حدوث التسرب. يتم التخلص من التسريبات في التوصيلات وإعادة اختبار النظام بأكمله للتأكد من إحكامه.

مبدأ العملية والاختلافات

يدعي مصنعو تسخين اللوح الأساسي أن النظام أكثر اقتصادا من جميع أنواع التدفئة الأخرى. المدخرات 20-30٪. هذا يرجع إلى حقيقة أن درجات الحرارة المنخفضة مطلوبة لتحقيق شعور بالراحة. وكل ذلك لأن معظم الحرارة تنتقل عن طريق الإشعاع وليس بالحمل الحراري.

لا تخلق جميع أنظمة التدفئة الموجودة تقريبًا أفضل صورة حرارية: يتراكم الهواء الدافئ في الأعلى ، ويظل الهواء البارد في الأسفل. إذا لم يكن للغرفة سقوف عالية جدًا ، فإن الوضع مقبول ، لكن في الغرف ذات الارتفاع العالي يكون الأمر حرجًا. حتى خارج صورة درجة الحرارة ، يتم استخدام الحمل الحراري القسري: المراوح مدمجة في السخانات ، والتي تخلط بشكل أكثر أو أقل فعالية الكتل الهوائية. لكن الحركة النشطة للهواء تحمل الغبار والجراثيم. في الوقت نفسه ، لا تزال هناك مناطق ركود في زوايا المبنى ، حيث يتراكم الهواء البارد.

عند استخدام تدفئة اللوح الأساسي ، لا توجد وسادة حرارية في الأعلى ، والهواء نقي ، والشعور مريح

درجات الحرارة المتفاوتة والغبار في الهواء ليست كلها مشاكل التسخين بالحمل الحراري. كما توجد رطوبة تظهر على الجدران. هذا لأن الحمل يسخن الهواء. تبقى الجدران باردة. عندما يتلامس الهواء الدافئ والجدران الباردة ، يتشكل التكثيف ، وتصبح الجدران مبللة ، وتتطور الفطريات والعفن. علاوة على ذلك ، هذه الصورة نموذجية للمنازل والشقق ذات العزل الجيد.

يعمل تسخين اللوح بشكل مختلف

أول فرق مهم: يتم تسخين الطبقات السفلية من الهواء على الفور ، وهو أمر مريح بالفعل. تدريجياً وببطء يرتفع الهواء على طول الجدران ، يبرد الهواء ، وينقل الحرارة إلى الجدران.

لأنه اتضح أن الجزء العلوي ليس أكثر دفئًا (أو ليس أكثر دفئًا) من القاع.

يتطلب تسخين الهواء بالحمل الحراري حوالي 20-30٪ فقط من الحرارة. كل شيء آخر يذهب لتسخين الجدران

وهذا هو الاختلاف الثاني المهم. يرتفع الهواء الساخن على طول الجدران بدلاً من الاختلاط بالباقي (لاحظ العالم Coand هذا التأثير)

لذلك ، فإن التيار الدافئ الصاعد يقطع البرودة عن الجدران ويسخنها. نعم ، بينما تسخن الجدران وتجف ، هناك استهلاك كبير للطاقة (والوقود). لكن بعد ذلك ، يبدأ السطح بأكمله في إشعاع الحرارة.

هذا هو المكان الذي تبدأ فيه منطقة التوفير: يشعر الشخص بالراحة إذا كانت درجة حرارة الجدران 36-37 درجة مئوية والهواء 16 درجة مئوية ، نشعر ببساطة بالحرارة القادمة من الجدران بسطح الجسم بالكامل. في الوقت نفسه ، تكون تكلفة الحفاظ على درجة حرارة الجدران الجافة منخفضة. بعد كل شيء ، فإن الماء الموجود في المواد هو أفضل موصل للحرارة ، والهواء الذي حل محله ، على العكس من ذلك ، ينقل الحرارة بشكل سيئ.

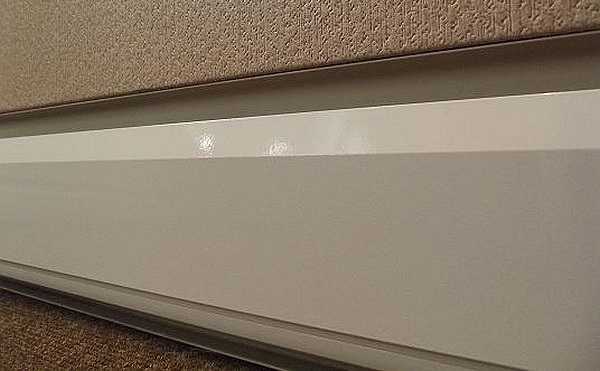

هذا ما يبدو عليه أحد الخيارات

هذا هو السبب في أنه مع مثل هذه التسخين ليس من المهم أن تكون قطع الأثاث تقف على طول الجدران أم لا: الجدران يتم تسخينها بشكل أساسي ، وليس الهواء. دعهم يأخذون بعض الحرارة ، لكن بعد ذلك سيبدأون هم أنفسهم في التخلص منها

والجدران تزداد سخونة على أي حال.

مبدأ تشغيل تدفئة اللوح

تعتبر تدفئة الحواف فعالة جدًا نظرًا لحقيقة أنه ليس الهواء المسخن على الإطلاق ، ولكن جدران الغرفة. تعمل الجدران هنا كمشعات تحافظ على درجة حرارة الغرفة. من أجل أن يتدفق الهواء بشكل طبيعي إلى الناقل الحراري للقاعدة ويتركه دون عوائق ، يتم توفير فتحتين خاصتين في الصناديق.

بالنسبة لتسخين اللوح الأساسي ، فإن الشيء الرئيسي هو المواد التي يجب أن تتمتع بموصلية حرارية عالية. إن تسخين المبرد إلى درجات حرارة عالية جدًا ليس مهمًا هنا.

وتجدر الإشارة أيضًا إلى أن هذا النظام يمكن أن يعمل كجهاز يعمل على خفض درجة حرارة الغرفة. كل ما عليك فعله هو ملء النظام بسائل تبريد خاص. سيكون تأثير مثل هذا التطبيق أقل بكثير مما هو عليه عند التسخين ، ولكن يمكن ملاحظته تمامًا.

من مزايا هذا النظام وتجدر الإشارة إلى:

• الغياب التام للحمل الحراري ، مما يعني عدم وجود تعليق الغبار في الهواء ؛
• تسخين القاعدة آمن تمامًا للبشر ؛
• يتم توزيع الحرارة بالتساوي في جميع أنحاء الغرفة ؛
• الصناديق والجدران لها درجة حرارة آمنة للحيوانات والبشر ؛
• الجدران الجافة والهواء
• سهولة مذهلة في التركيب
• عدم وجود أي موانع للاستخدام ؛
• تبدو مشعات القاعدة ممتعة من الناحية الجمالية وتوفر أيضًا مساحة ؛
• وفورات كبيرة في الوقود
• سهولة التفكيك والإصلاح ؛
• امكانية تركيب منظمات الحرارة.

• ارتفاع سعر المكونات - الألومنيوم والنحاس ؛
• لن يعمل تسخين اللوح الصحيح بيديك ؛
• يجب ألا يزيد الطول المسموح به لدائرة التسخين عن 15 مترًا ؛
• استحالة أي زخرفة للقاعدة ؛
• استحالة التثبيت بالقرب من جدران الأثاث ؛
• يؤدي موقع عناصر التسخين القريبة جدًا من الجدار إلى التدمير السريع لغطاء الجدار.

في ظروف اليوم ، عندما تساعد المواد المستخدمة في الزخرفة والبناء على تقليل جميع الخسائر الحرارية ، ويقيد تركيب النوافذ ذات الزجاج المزدوج وصول الهواء إلى الغرفة ، أصبح التدفئة من نوع اللوح مناسبًا تمامًا.

فيديو "تسخين القاعدة":

تركيب قاعدة دافئة

العمل التحضيري

قبل الشروع في تركيب قاعدة دافئة ، من الضروري تحديد النوع الأنسب مسبقًا: الماء أو الكهرباء ، اعتمادًا على المصدر الأكثر توفرًا. بناءً على ذلك ، سيتم تنفيذ المزيد من العمل. لذلك ، إذا كانت قاعدة مائية ، فعليك التفكير في كيفية توصيلها بالتدفئة المركزية أو بغلاية فردية ، وإذا كانت كهربائية ، فتأكد من اتصال آمن بالمأخذ.

تحديد عدد الألواح الجانبية

من أجل حساب العدد المطلوب من الألواح بشكل صحيح ، يجب أن تأخذ في الاعتبار الطاقة الإجمالية لمثل هذا النظام ، وتعديله من أجل فقد الحرارة المحتمل لكل غرفة. يعتمد هذا الأخير على مستوى عزل الجدار ، زجاج النوافذ ، درجة حرارة الهواء الخارجي ، إلخ.

كلما قل فقد الحرارة ، قلت الطاقة اللازمة للوح الأساسي الدافئ ، وبالتالي ، فإن تكلفة هذه المعدات ، وهو أمر مهم.
في المتوسط ​​، يتم حساب الطاقة وفقًا للصيغة التالية:

• بالنسبة للوح كهربائي لكل 10 أمتار مربعة ، هناك حاجة إلى 0.5 كيلو واط تقريبًا ؛
• للحصول على المياه لنفس المنطقة ، تحتاج إلى ضعف الطاقة.

تحديد مكان التركيب

1. يتم تثبيت قاعدة دافئة في صف واحد على مسافة 1 سم من الأرض وحوالي 15 مم من الحائط على محطتين. الفجوة الناتجة ضرورية حتى لا يكون هناك ارتفاع في درجة الحرارة.
2. أولاً ، يتم تمييز الجدار بخيط تقطيع وفقًا للمستوى الذي سيتم تثبيت القاعدة عليه.
3. بعد ذلك ، قم بتمييز الثقوب الخاصة بالثقب عن طريق ربط اللوحة الخلفية بالحائط.
4. بعد حفر الثقوب ، نقوم بإدخال مسامير بلاستيكية فيها ونقوم بتركيب وحدة القاعدة بدقة وفقًا للمستوى. وهكذا حتى النهاية ، حتى يتم تثبيت جميع الألواح.
5. بعد ذلك ، نقوم بتركيب وصلات طاقة خاصة ونقوم بالتأريض.
6. كل من الوحدات النمطية متصلة في سلسلة. في الوقت نفسه ، لا ينبغي أن يكون هناك أكثر من 17 قطعة.
7. نقوم بتشغيل القاعدة المثبتة للتحقق من أدائها ، وعندها فقط يمكننا إغلاق الوحدات بأغطية ، وكذلك وضع جميع المقابس.

تركيب وتوصيل الثرموستات

1. يتم تثبيت منظم الحرارة على جدار مفتوح على مسافة حوالي 1.5 متر من عناصر التسخين.
2. للقيام بذلك ، نعلق اللوحة الخلفية على الحائط من أجل تحديد الثقوب للحفر.
3. نقوم بإدخال مسامير 6 مم في الثقوب النهائية ، ثم نقوم بتركيب منظم الحرارة على الحائط.

الكابلات

1. يتم الاتصال بشبكة عناصر التسخين ، كما ذكرنا سابقًا ، بالتوازي.
2. يمكن إخفاء كابل التوصيل في الحائط عن طريق إحداث ثقب له أو إخفاؤه من الخارج في صندوق خاص.
3. يتم وضع الكبل في صندوق التوصيل أو منظم الحرارة.

بعد الانتهاء من جميع الأعمال ، يتم اختبار تشغيل النظام بأكمله.

ما هو اللوح الدافئ

القاعدة الدافئة هي أحدث نظام تسخين ، والذي يتكون من صندوق خارجي قابل للطي فيه حامل حراري (أنابيب لتدوير المياه أو موصلات كهربائية). يحدث انتقال الحرارة بسبب إمدادها بالتيار الكهربائي أو الماء الساخن لدائرة مغلقة. يتم تثبيت اللوح الدافئ ، كقاعدة عامة ، حول محيط الغرفة بالكامل أو على طول الجدار الأكثر برودة. للوهلة الأولى ، لا يختلف عن اللوح العادي ، فهو له نفس السماكة تقريبًا من 2.5 إلى 3.5 سم. الشيء الوحيد هو أن ارتفاع اللوح الدافئ أعلى قليلاً من المعتاد ويبلغ حوالي 14 سم.

هناك نوعان من نظام القاعدة الدافئة:

• ما يعمل على سائل (ماء أو مضاد للتجمد) ويجب توصيله بنظام تدفئة مركزي أو غلاية فردية ؛
• الذي يعمل من المقبس أو الكهرباء.

عيوب النظام

إن التفاف تسخين المياه له أيضًا عيوب يجب أن تكون على دراية بها قبل أن تقرر تثبيته:

تكلفة المواد	يجب الاعتراف أنه في حين أن تكلفة مكونات نظام التدفئة اللوح الأساسي تتجاوز البطاريات التقليدية. هذا هو عيب مؤقت. مع تزايد شعبية مثل هذه التدفئة ، سينمو المعروض في السوق أيضًا. في المنافسة ، سيخفض المصنعون الأسعار ، لكن العرض في السوق متواضع حتى الآن ، وهو أمر لا يمكن قوله عن الأسعار.
تلف الجدران في الأماكن التي تناسبها القاعدة	يمكن للمرء أن يجادل مع هذا النقص في النظام. لا ينبغي أن تنشأ هذه المشكلة بشرط أن يكون التثبيت بجودة جيدة. تنشأ الصعوبات فقط في حالة الطوارئ ، عندما تتسرب الدائرة.
انخفاض كفاءة العمل بسبب الأثاث	يمكن تجنب هذه المشكلة عن طريق إنشاء هيكل يلتف حول كائنات كبيرة وثابتة. ستؤدي مثل هذه المناورات إلى تكاليف إضافية ، لكنها ستؤتي ثمارها في حالة عدم وجود خسائر في الطاقة.

تركيب نظام قاعدة دافئة

عند تركيب لوح أساسي من الماء الدافئ ، يتم وضع أنابيب PVC أولاً من مشعب التوزيع ، ثم يتم إعداد نقاط التوصيل.يجب أن تراقب بعناية صحة شعاع الأسلاك ، لأنه بعد صب ذراع التسوية سيكون من الصعب تغيير أي شيء. يتم تنفيذ جميع الإمدادات في عملية البناء.

يتم تثبيت النظام فقط بعد الانتهاء من المبنى. يتم توصيل الوحدة الأولى باستخدام أداة توصيل ، ثم يتم تركيب جميع العناصر في سلسلة. في الزوايا وفي النهاية ، يتم التوصيل باستخدام أنابيب البولي إيثيلين الدوارة. يقتصر طول كل دائرة تدفئة على 12.5 مترًا ، ويتم التسخين بالقرب من الجدران الخارجية للمنزل. كما تستخدم الجدران الداخلية. لم يتم تثبيت الألواح في مواقع السباكة والأجهزة المنزلية والأثاث الضخم. ثم يتم إجراء اختبار الضغط ، ويتم موازنة جميع الدوائر ويتم ضبط نظام الأتمتة.

لا يجب أن تشغل أجهزة التدفئة محيط الغرفة بالكامل ، ولكن يجب وضعها على طول الجدران. يدخل الهواء من الأسفل إلى السخانات ويخرج عبر الفتحات العلوية للقنوات.

تدفئة اللوح المائي

المكونات الرئيسية لتسخين اللوح الأساسي هي مشعات تسخين اللوح الأساسي ، ومشعب التوزيع ، وكذلك الأنابيب البلاستيكية التي لا تسمح بمرور الأكسجين.

يمكن توصيل نظام تسخين اللوح الأساسي بالتدفئة المركزية في الحالة التي لا تزيد فيها درجة حرارة المبرد عن 85 درجة مئوية ، والضغط لا يزيد عن 3 أجواء. من الضروري تحمل مثل هذه المعلمات لتجنب ما يسمى بمطرقة الماء. عند تثبيت التدفئة ، من الضروري أيضًا مراعاة التوصيات التالية:

1. يفضل استخدام الأنابيب النحاسية بدلاً من الأنابيب البلاستيكية العادية.
2. يمكنك استخدام مبادل حراري يستقبل الحرارة من التدفئة المركزية ويتم تضمينه باستخدام ألواح نحاسية خاصة.
3. قم بتركيب منظمات الحرارة على كل من المشعات.
4. من الممكن تثبيت محرك مؤازر خاص على مشعب توزيع خاص.
5. ترآيب مضخة دورانية ومقياس حرارة ومقياس ضغط.

مبدأ تشغيل الألواح الدافئة

يتمثل جوهر فكرة التسخين باستخدام الألواح الدافئة في أن نظام التدفئة يقع حول محيط الغرفة بالقرب من الأرض. يرتفع الهواء الساخن في المسخن ببطء على طول الجدران. نتيجة لهذا ، يتم تدفئة حجم الغرفة بالكامل.

عمليا لا تشغل الألواح الدافئة مساحة كبيرة. على الرغم من معدلات الطاقة العالية ، يمكن وضع الأثاث والعناصر الداخلية الأخرى بأمان بالقرب من المسخنات الحرارية. لا يسخن سطح المسخنات لدرجة حرارة خطيرة تسبب الحروق.

تقدم شبكة التجارة للبيع أنظمة من الألواح الدافئة من نوعين. هذا هو طارة كهربائية ولوح التفاف الماء الدافئ. ضع في اعتبارك كل سخان.

قاعدة كهربائية دافئة

يتكون السخان من أنبوبين أفقيين من النحاس. يمر كابل الطاقة المغطى بعزل السيليكون عبر الأنبوب العلوي. يتم إدخال سخان كهربائي أنبوبي في الأنبوب النحاسي السفلي. يتم التحكم في النظام بالكامل عبر مستشعر درجة حرارة الهواء بواسطة وحدة تنظيم حراري.

عندما تنخفض أو ترتفع درجة الحرارة داخل الغرفة ، يتم تشغيل وإيقاف السخانات بشكل دوري ، وبالتالي ضمان نظام درجة حرارة ثابتة.

يشترون مجموعة من الألواح الدافئة بناءً على حساب طول السخانات وزوايا الدوران والعناصر الأخرى ذات الصلة. عنصر التسخين نفسه عبارة عن سخان كهربائي أنبوبي (TEH) محاط بغمد نحاسي.

في المقابل ، يتم تمرير أنبوب نحاسي من خلال جسم من العواكس الحرارية المضلعة (المبرد). يتم إنتاج وحدات التدفئة الكهربائية بعدة أحجام قياسية. حسب طول السخان الكهربائي تتغير قوته كما يتضح من الجدول:

1	700	140
2	1000	200
3	1500	300
4	2500	500

تركيب قاعدة كهربائية

فقط الشخص ذو الخبرة الواسعة في الأعمال الكهربائية يمكنه تركيب السخان الكهربائي للأرضية يدويًا.يعد حساب أبعاد عناصر التسخين ، وإنشاء فوهات الرادياتير ، وتركيب كبلات التوصيل مهمة صعبة للغاية ومسؤولة. لذلك ، من الأسهل شراء عناصر تسخين جاهزة للألواح الدافئة.

عندما يتم بالفعل شراء مجموعة تسخين من الألواح ، يبدأون في العمل التحضيري.

1. أقوم بتثبيت صندوق التركيب على ارتفاع 4-6 سم من الأرض. قم بتوجيه أسلاك الطاقة إلى صندوق التوصيل.
2. على ارتفاع مناسب ، يتم تثبيت مفتاح مع منظم الحرارة على الحائط.
3. يتم لصق شريط واقي بسمك 3 مم على الجدران على ارتفاع القاعدة بالكامل.
4. يتم وضع العلامات على الجدران للتركيب تحت الألواح المدفئة.
5. حفر ثقوب للمسامير في الأماكن التي ينبغي تركيب السحابات.
6. يتم تثبيت البراغي في المسامير من خلال الثقوب التكنولوجية الموجودة بين قوسين.
7. يتم تعليق وحدة التسخين الحراري على الأقواس المثبتة.
8. قم بتوصيل الوحدات بالأسلاك الكهربائية بالتوازي.
9. جهاز التيار المتبقي (RCD) متصل بالنظام.
10. قم بتوصيل مستشعر درجة حرارة الهواء.
11. جعل إدراج تحكم من اليكتروبلينث. إذا تم العثور على عطل ، قم بإصلاحه على الفور.
12. تثبيت القاعدة.

من الأفضل أن يُعهد بالعمل المتعلق بإمداد القاعدة بالكهرباء ، والتوصيل بمقياس الكهرباء ، وتركيب نظام تنظيم الحرارة إلى متخصص.

يوفر تركيب قاعدة دافئة أمانًا كهربائيًا كاملاً. يتم إغلاق الأماكن التي يتم فيها توصيل الأسلاك بملامسات الوحدات بأنابيب الانكماش الحراري. الأنابيب تحمي سطح التلامس من الرطوبة.
