افعل ذلك بنفسك أرضية الماء الدافئ تحت البلاط

أنواع الأرضيات الدافئة

في جوهرها ، يمكن تقسيم أنظمة التدفئة الأرضية إلى نوعين: كهربائي وماء.

ارضية كهربائية. يتكون النظام الأكثر شيوعًا في شكل حصائر تسخين خاصة ، والتي تتكون من أقسام تسخين يمر من خلالها كابل التسخين. هذا الأخير ، من خلال منظم الحرارة ، متصل بمصدر الطاقة. يمكن أن يكون كابل التسخين أحادي النواة أو ثنائي النواة. في الحالة الأولى ، يجب توصيل طرفي الكبل بالثرموستات ، في الحالة الثانية ، يكفي توصيل طرف واحد. يتم تثبيت حصائر التسخين في طبقة من لاصق البلاط أو يتم وضعها على أرضية خرسانية ؛

يتكون قاع الماء من أنابيب مرنة متصلة بالتدفئة المركزية أو غلاية الغاز. يتم تثبيت هذه الأنابيب مباشرة في الأرض ، سواء تحت البلاط أو في ذراع التسوية الأسمنتية.

تسمح لك الأرضيات الدافئة بتفريغ نظام التدفئة بنسبة تصل إلى 30٪ ، وفي حالة الأرضيات المائية ، استبدله تمامًا. حاليًا ، بالإضافة إلى نظامي التدفئة تحت الأرضية المذكورين أعلاه ، بدأت أنظمة الأفلام في الظهور في السوق ، لكنها مخصصة للاستخدام المؤقت. يوجد أيضًا تدفئة أرضية بالقضيب والكابلات.

كيفية وضع بلاط السيراميك على التدفئة الأرضية

لتغطية مثل هذه المعدات الخاصة ، لا يختلف مخطط وضع البلاط كثيرًا عن العمل المعتاد مع هذا النوع من الأرضيات. فيما يلي دليل تفصيلي لهذه العملية:

1. تحقق من موثوقية تثبيت عناصر هيكل التدفئة وعدم وجود تجاويف. لذلك ، عند التسخين السلكي تحت الأرضية ، يجب قطع الشريط ، مع ربط ثلاث مرات بشبكة بوليمر ، وإلا فسيؤدي ذلك إلى ظهور جيوب هوائية ، مما سيؤثر سلبًا على جودة العمل. يمكنك إصلاح الهيكل بغراء البلاط ، وتلطيخه في الأعلى ؛

صب سكريد على قاعدة دافئة

صب ذراع التسوية بمزيج من الأسمنت الرملي أو استخدم لاصق البلاط على أرضية دافئة - سيكون عليك أن تقرر بنفسك ، ولكن إذا كانت الطبقة صغيرة وتسمح مساحة الغرفة بذلك ، فهذا ممكن تمامًا لاستخدام الخيار الثاني. ستكون ذراع التسوية المملوءة بمادة لاصقة للبلاط أقوى وأقل عرضة للتلف. يجب النظر بعناية في توزيع المواد. يجب صب العناصر الهيكلية بشكل آمن لتجنب الجيوب الهوائية والتشقق اللاحق للشبكة. في شكل ذراع التسوية ، ستعمل الأرضية ذاتية التسوية أيضًا بشكل مثالي. يجب إيلاء اهتمام خاص لتساوي الطلاء من حيث المستوى ، لأن. عدم تطابقها في زوايا مختلفة من الغرفة ، ستؤدي الاختلافات في المستقبل إلى ترتيب رديء الجودة للبلاط. المستوى والقاعدة سيساعدان في العمل. لا ينبغي أن تنسى بأي حال من الأحوال المستوى الإجمالي المقاس. يجف ذراع التسوية ، اعتمادًا على المادة ، من ثلاثة إلى خمسة أيام ، على الرغم من حقيقة أن التجفيف الكامل يمكن أن يحدث في اليوم 21-25. لكن يمكن وضع البلاط بالفعل في اليوم الخامس ؛
يبدأ وضع البلاط أيضًا بقياس المنطقة. بالإضافة إلى ذلك ، من المهم تحديد النمط. يبدأ التصميم عادةً من سطح مستوٍ ، أو غرفة مجاورة ، أو جدار ، وما إلى ذلك. يتم وضع طبقة من لاصق البلاط المثبت ، حوالي 50 مم ، باستخدام مجرفة مسننة ، وبعد ذلك يتم تثبيت البلاط على ذراع التسوية ، أو الضغط عليه أو الضغط عليه باستخدام مطرقة. بعد ذلك ، يتم وضع الصلبان في زوايا العناصر ، بعقب بعقب ، حيث يتم تعديل البلاط التالي وما بعده. بعد أن وصلت إلى الزاوية ، اترك فجوة. يتم عرض الجزء الأخير ، الذي يتكون من أجزاء مقطوعة ، أخيرًا. يتم قياس كل مستوى ، في حالة عدم التطابق ، تتم إزالة العنصر وإعادة تثبيته ، وإزالة الفائض أو إضافة الطبقة المفقودة من لاصق البلاط. ومع ذلك ، مع وجود ذراع تسوية أولية إلى حد ما ، نادرًا ما يحدث هذا.يجب أن نتذكر أيضًا أن المشي على سطح تم وضعه حديثًا محظور. سيؤدي ذلك إلى تشوه الطلاء وربما تغيير كامل للعمل المنجز ؛

حشو بلاط الأرضيات

وقت تجفيف البلاط 3-5 أيام. فقط بعد هذا الوقت يمكنك البدء في الحشو. الجص ضروري ليس فقط لأسباب جمالية ، ولكن أيضًا للحماية من الرقائق والعفن في اللحامات والأوساخ العنيدة. في هذه المرحلة ، تتم إزالة الصلبان. يتم لصق السطح المجاور للجدار والعناصر الزخرفية ، إن وجدت ، بغراء الطلاء ، إذا لم يتم ذلك ، بعد أن يجف الجص ، سيكون من الصعب جدًا تنظيفه منها. لا تنتظر حتى يجف الجص تمامًا لتنظيف عناصر البلاط غير المرصوفة بالجص. بالفعل بعد ساعتين يجب غسلها ، وتجاوز اللحامات بعناية ، لأن. بعد أن يثبت الجص تمامًا ، سيكون من الصعب غسله.

لكن السؤال عن متى يمكنك تشغيل الأرضية الدافئة بعد وضع البلاط يتطلب دراسة مفصلة. إجمالي وقت تجفيف لاصق البلاط وذراع التسوية هو 21-25 يومًا ، فقط بعد التجفيف النهائي لهذه المواد يمكن بدء تشغيل الجهاز. سيؤدي التشغيل المبكر إلى تكوين فقاعات هواء في الغلاف ، مما يؤدي إلى هشاشة أو ارتفاع درجة الحرارة ، ونتيجة لذلك ، نضوب هيكل الكابل. لذلك ، بغض النظر عن مدى رغبتك في التحقق من نتيجة عملك أثناء العمل ، فسيتعين عليك الانتظار ، حيث يتم توفير ذلك من خلال تقنية العمل.

خيارات لوضع الأرضيات المائية

الخيارات الثلاثة الأكثر شيوعًا للأرضيات هي:

• مع ذراع التسوية
• الأرضيات (بدون ذراع التسوية ، ويتم وضع البلاط باستخدام ألواح خاصة) ؛
• بسجلات خشبية (يتم وضع الأنابيب فوق جذوع الأشجار الخشبية).

دعنا نلقي نظرة على جميع الخيارات الثلاثة أدناه.

أرضية مائية قائمة على ذراع التسوية

أرضية ساخنة بالماء على أساس ذراع التسوية

للوضع باستخدام ذراع التسوية ، ستحتاج إلى المواد التالية:

• الأنابيب المعدنية والبلاستيكية أو البوليمر ؛
• مهمات الربط؛
• مضخة لخلق دوران قسري للمياه ؛
• الصمامات.
• مناسب؛
• جامعي.

يتم تعبئة النظام المجمع بملاط الأسمنت. يجب ألا تحتوي ذراع التسوية على عيوب أو فراغات ، حيث يمكن أن يؤدي ذلك إلى تشوه الأنابيب. يتم وضع البلاط أعلى ذراع التسوية. يجب أن يكون البلاط مسطحًا تمامًا ، ثم يكون نقل الحرارة أعلى.

طريقة الأرضيات

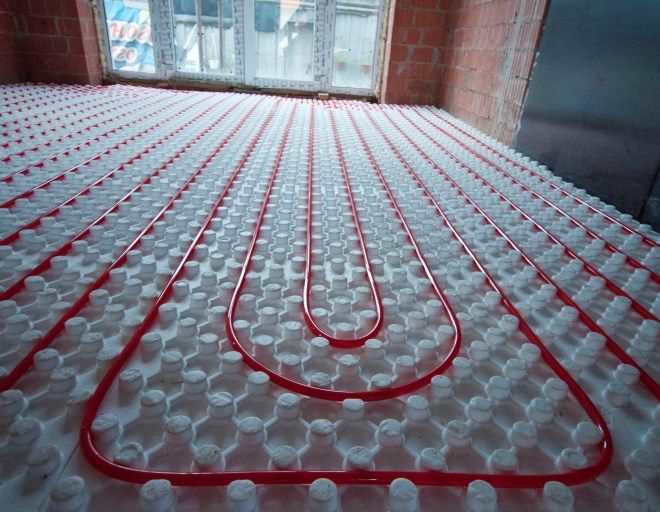

التمديد على ألواح البوليسترين

يتم استخدام ألواح البوليسترين هنا ، حيث توجد ألواح الألمنيوم ذات الأخاديد لتركيب خط الأنابيب. ميزة طريقة الأرضيات هي بساطتها وقلة استهلاكها للوقت.

يتم استخدام خيار الأرضيات في مثل هذه الحالات:

• بسقف منخفض ، عندما يخفي ذراع التسوية ارتفاع الغرفة ؛
• إذا كان إنشاء ذراع التسوية صعبًا لأسباب فنية ؛
• عندما يكون هناك شك في قوة الأرضيات.

عادة ما تكون ألواح البوليسترين مغطاة بالباركيه أو اللامينيت. بالنسبة للبلاط ، هناك حاجة إلى مادة مقاومة للرطوبة ، على سبيل المثال ، ألواح ألياف الجبس.

أرضية مائية على قاعدة خشبية

أرضية مائية على قاعدة خشبية

غالبًا ما تستخدم هذه الطريقة في المنازل الخشبية. في عملية إنشاء الأرضية بين الفواصل ، يتم وضع الصوف المعدني أو قاعدة البوليسترين. يتم التمديد في أحد الخيارين: رف أو معياري. باستخدام طريقة الرف ، توضع الألواح والأنابيب بين شرائح اللوح. باستخدام الطريقة المعيارية ، يتم استخدام وحدات الألواح الخشبية الخاصة بهم ، والتي لها قنوات خاصة للأنابيب. بالنسبة للمثبتات ، يتم استخدام ألواح الألمنيوم ذات الأخاديد.

بعد تثبيت النظام ، من الضروري وضع ألواح ألياف الجبس في الأعلى. ثم يمكنك وضع البلاط.

العمل التحضيري

يمكن تركيب التدفئة تحت الأرضية والأرضيات بشكل مستقل ، دون إشراك أطراف ثالثة. بادئ ذي بدء ، يجب تفكيك النهاية الحالية بالكامل حتى الأرضية الداعمة. ستحتاج إلى:

• اصنع ذراع التسوية ، والذي يقع مباشرة على القاعدة الخرسانية. سيؤدي ذلك إلى القضاء على احتمال حدوث اختناقات هوائية في المستقبل ؛
• يحتاج السطح الخرساني إلى طبقة مقاومة للماء عالية الجودة. سيؤدي ذلك إلى تقليل الضرر المحتمل أثناء إزالة الضغط عند استخدام البلاط على أرضية الماء الدافئ ؛
• يجب أيضًا عزل القاعدة. سيؤدي ذلك إلى تقليل فقد الحرارة المحتمل.

الأرضية المسخنة بالماء في الحمام غير قادرة على العمل بشكل طبيعي مع وجود اختلافات طفيفة في السطح تبلغ 1 سم. ستكون هناك حاجة إلى ذراع تسوية إضافي (2.5 سم) ، والذي يمكن أن يتغلب على الاختلافات الحالية ولن يسمح بتكوين انحشار هوائي يمكن أن يؤثر على تداول الماء الساخن. لوضع أرضية مائية ، ستحتاج إلى حل يعتمد على الحجر الرملي والأسمنت ، والذي يتكون منه ذراع التسوية. يتم استخدام نسبة 3: 1.

مخطط سكريد

مزايا وعيوب الأرضيات المائية

بالنسبة لسكان المنزل ، من الأفضل أن يتم تدفئة الغرفة بالتساوي ويقع مصدر التدفئة أدناه. عند تسخين غرفة باستخدام مشعات ، يتم تحويل الهواء من سطح الأرض إلى هواء ، بينما يتحرك الهواء الدافئ لأعلى ، وينخفض ​​الهواء البارد. تسمح لك الأرضيات المائية بالحصول على درجة حرارة أعلى قليلاً في منطقة الساق ودرجة حرارة أقل قليلاً في منطقة الرأس ، وهو أمر أكثر راحة للمقيمين.

مخطط تدفئة الغرفة مع مشعات وتدفئة أرضية

المزايا الرئيسية لقاع الماء:

• يتم التسخين عن طريق الإشعاع وليس بطريقة التحويل ؛
• نظرًا لعدم وجود تحويل للهواء ، لا يوجد تداول لتدفقات الغبار ؛
• لا حاجة إلى مشعات ، والتي لا تكون دائمًا مرضية من الناحية الجمالية ؛
• إذا كانت المشعات لا تزال متوفرة ، فهي متوافقة مع أرضية الماء ؛
• لا توجد شروط لظهور الزوايا الرطبة في الغرفة ، وكذلك تطور الفطريات ؛
• يتم الحفاظ على الرطوبة المثلى في الغرفة ؛
• الأرضيات المائية أسهل في الحفاظ عليها نظيفة من المشعات ؛
• لا يوجد خطر من الحروق.
• قدرة النظام على التنظيم الذاتي (عندما يدخل الهواء البارد من الخارج ، يزيد قاع الماء من انتقال الحرارة ، والعكس صحيح ، إذا ارتفعت درجة الحرارة في الغرفة تحت تأثير أشعة الشمس ، على سبيل المثال ، ينخفض ​​نقل الحرارة) ؛
• بالمقارنة مع التدفئة مع المشعات ، فإن أرضيات المياه أكثر اقتصادا بنسبة 25-30 ٪ ؛
• يقتصر عمر خدمة قاع الماء فقط على عمر الأنابيب المستخدمة في النظام.

بالإضافة إلى المزايا ، فإن الأرضيات المائية لها أيضًا عيوب:

• نادرًا ما يُسمح باستخدام أرضيات المياه في المباني السكنية بسبب عدم كفاية قوة الأرضيات ، وكذلك بسبب الاعتماد على نظام التدفئة المركزية (زيادة الحمل والحاجة إلى مضخات أكثر قوة) ؛
• تقلل الأرضيات المائية بشكل كبير من ارتفاع الغرفة ، لأنه من الضروري بالنسبة لترتيب النظام زيادة مستوى الأرضية (10 سم على الأقل).

اختيار السيراميك

من أجل اختيار مادة بلاط عالية الجودة سيتم استخدامها كأغطية أرضية رئيسية ، من الضروري أن تلبي بعض المتطلبات الأساسية.

متطلبات:

• مستوى عال من الأمان ، يتطلب وجوده أرضيات ساخنة بالماء ؛
• مؤشر القوة
• مقاومة التغيرات المحتملة في درجات الحرارة التي تحدث عند تسخين الغرف من أي حجم ؛
• المؤشر المطلوب للتوصيل الحراري وكثافة المواد المستخدمة.

بالإضافة إلى استخدام البلاط على الأرضيات التي يتم تسخينها بالماء ، من الممكن تركيب مواد مواجهة أخرى:

• مكانس ، لكن غير مزجج ؛
• الجرانيت.
• الكلنكر المزجج
• رخام؛
• بلاط البورسلين.

يجب أن تتمتع أرضية الماء الدافئ والمواد المستخدمة لترتيبها بمستوى عالٍ من المسامية. لهذا السبب لا ينصح باستخدام الطين.يتضمن هذا الجهاز استخدام أنواع مختلفة من الجص والمواد اللاصقة المصممة خصيصًا للعمل مع أرضيات الماء الدافئ. فهي مرنة بقدر الإمكان حتى بعد اجتياز مرحلة الرفض. قادرة على تعويض فرق درجة الحرارة الذي يحدث بين البلاط والقاعدة.

مراحل وضع البلاط على الارض

ضع البلاط على الأرضية "جافة". هذا سيجعل من الممكن وضع علامة على القطع

من المهم النظر في حجم اللحامات.
نظف الأتربة وقم بتمهيد الجزء الخلفي من البلاط والأرضية.
قم بتخفيف كمية صغيرة من لاصق البلاط وفقًا لتوجيهات العبوة.
استخدم مجرفة مسننة لتطبيق طبقة مستوية من الملاط على مساحة صغيرة من 1-2 بلاط على الأرض حيث تجف بسرعة وتصبح غير صالحة للاستعمال. يمكنك وضع الغراء على البلاط نفسه.
ضع صفًا واحدًا من البلاط ، مع إدخال تقاطعات بلاستيكية بينهما لعمل طبقات موحدة بينهما

تحقق من الصف المكدس بالمستوى. إذا كان البلاط بارزًا ، فيجب أن ينزعج قليلاً بحركات لطيفة ذهابًا وإيابًا. يمكنك استخدام مطرقة لضربها قليلاً. إذا كان موجودًا أسفل المستوى ، فيجب أن يتم إزالته بعناية من الأرضية وتطبيق المزيد من محلول اللصق عليه. إذا تباعدت اللحامات ، فأنت بحاجة إلى تثبيت أسافين بالقرب من الجدران. من أجل الموثوقية ، يمكنك إصلاح صف من البلاط بشريط لاصق.
ضع صفوفًا لاحقة من المربعات بنفس الطريقة ، وتذكر أن تتحقق من مستوى الاختلافات بينها. يمكن إزالة الغراء الزائد بالصلبان ومسحه بإسفنجة رطبة.
يجب قياس الصف الأخير وقصه ، ثم وضعه بنفس طريقة الصفوف السابقة.
بعد أن يجف الغراء ، يمكنك البدء في حشو اللحامات. للقيام بذلك ، قم بتخفيف البخاخ وفقًا للتعليمات وتطبيقه على اللحامات باستخدام ملعقة مطاطية. دون انتظار جفاف الشرود ، قم بإزالته من سطح البلاط باستخدام إسفنجة رطبة.

الالتزام بجميع الإرشادات والتوصيات ، لن يكون وضع البلاط على أرضية دافئة بيديك أمرًا صعبًا. ليس عليك اللجوء إلى مساعدة المتخصصين.

تركيب أرضية مائية

لتثبيت النظام بيديك ، ستحتاج إلى المواد والأدوات التالية:

• أنابيب؛
• الصمامات.
• مناسب؛
• دبابيس؛
• مضخة؛
• شبكة معززة
• جامع.
• شريط المثبط
• مواد العزل المائي
• مواد العزل الحراري
• شريط البناء
• مهمات الربط؛
• مجموعة من البراغي
• ثقب.
• الروليت.
• مستوى البناء
• مفك براغي؛
• الشدات.

تسلسل العمل

بادئ ذي بدء ، من الضروري تنظيف السطح من الأوساخ وجميع أنواع الانتفاخات والشقوق الصغيرة. يجب التحقق من جودة التسوية السطحية بمستوى المبنى ، لأنه إذا كان السطح غير مستوٍ ، فقد يتأثر توازن نقل الحرارة.

الخطوة التالية هي تثبيت المجمع ، حيث توجد المكونات الرئيسية للنظام. عند تثبيت الخزانة ، تحتاج إلى اختيار الارتفاع الصحيح من سطح الأرض لتجنب مشاكل التواء في الأنابيب.

جامع لتسخين أرضية المياه

بعد تثبيت خزانة التبديل ، يجب أن تبدأ في وضع العزل المائي. أرخص تكلفة هي البولي إيثيلين ، والتي تتداخل. يتم ربط اللحامات بشريط لاصق.

التالي هو العزل. كمواد عازلة للحرارة ، يمكنك استخدام:

• رغوة البولي ايثيلين.
• رغوة البوليسترين المبثوق.
• رغوة بلاستيكية (سمك في حدود 50-100 ملليمتر).

بعد وضع مادة عازلة للحرارة ، تحتاج إلى تفكيك الشريط المثبط. إنه مصمم للتعويض عن تمدد ذراع التسوية بسبب تسخين السطح.

وضع الشريط المثبط

بعد ذلك ، يتم وضع شبكة تقوية. هناك حاجة لتقوية ذراع التسوية. إذا كنت تستخدم نفثًا بلاستيكيًا خاصًا ، فيمكن توصيل الأنابيب بشبكة التعزيز ، مما سيوفر عند شراء المشابك.

شبكة تقوية للتدفئة الأرضية

زرع أنبوب

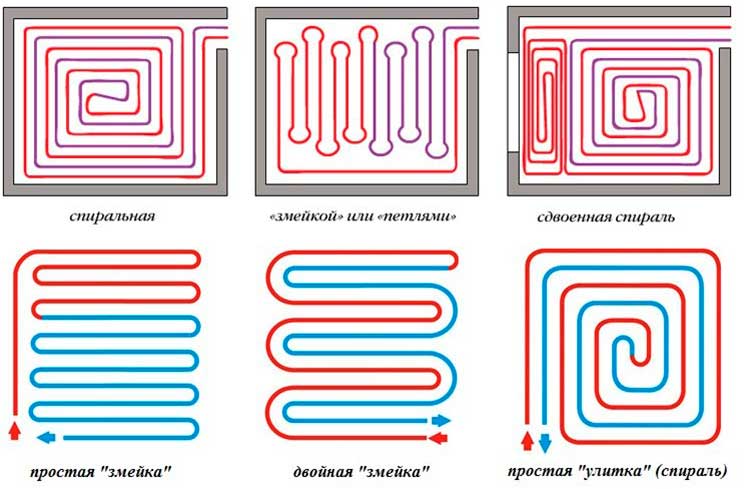

عند وضع الأنابيب ، يمكنك استخدام واحدة من ثلاث طرق رئيسية: الحلزون المزدوج ، الحلزون العادي أو "الثعبان". من الأفضل استخدام اللولب في الداخل ، وحيث توجد نوافذ فمن الأفضل استخدام "ثعبان". يبدأ وضع الأنابيب من جدار أكثر برودة - سيسمح ذلك بتوزيع الهواء الساخن بشكل متساوٍ.

مخطط وضع أنابيب التدفئة تحت البلاط

بالنسبة للغرف التي تحتوي على شرفة أو لوجيا أو شرفة أرضية أو علية ، ستكون هناك حاجة إلى دائرة إضافية ، وإلا ستكون هناك خسائر فادحة في الطاقة الحرارية.

أثناء التثبيت ، يجب توصيل الأنبوب بخزانة التبديل. أيضًا ، يتم توصيل الأنبوب بمشعب الإرجاع. عند مفاصل الأنبوب ، يجب ارتداء الحشوات المموجة.

اختبار النظام

بعد إنشاء أرضية دافئة ، من الضروري إجراء اختبار هيدروليكي (اختبار الضغط). هذا ضروري لتحديد العيوب في النظام. للقيام بذلك ، يتم ملء النظام بالماء عند ضغط 1.5 مرة أعلى من المعتاد. يمكن أيضًا إجراء الاختبار باستخدام ضاغط الهواء. فترة الاختبار يوم واحد. إذا لم يتم العثور على تسريبات وعيوب أخرى في الأنابيب ، فيمكنك البدء في إنشاء ذراع التسوية.

سكريد الانتهاء

يمكن أن يتراوح سمك ذراع التسوية أسفل البلاط بين 3-6 سم. يمكن عمل البلاط بعد شهر واحد فقط من إنشاء ذراع التسوية. لتسريع تجفيف ذراع التسوية ، يمكنك تشغيل نظام التسخين ، لكن يجب ألا تزيد درجة الحرارة عن 30 درجة.

يمكن صنع ذراع التسوية بإحدى مادتين:

• ملاط الأسمنت الرملي (خيار اقتصادي ، لكن الأمر سيستغرق 25 يومًا لتجفيف ذراع التسوية) ؛
• خليط ذاتي التسوية (يجف لمدة 10 أيام).

حتى يجف تمامًا ، يجب أن يكون ذراع التسوية تحت ضغط مرتفع. بعد أن تصلب الهاون ، يمكنك البدء في وضع البلاط بيديك.

وضع بلاط السيراميك

وضع بلاط السيراميك على التدفئة الأرضية

عملية وضع البلاط بيديك على أرضية مائية هي نفسها عند العمل مع الأسطح الأخرى. يمكن ملاحظة أنه من الأنسب استخدام البلاط الناعم. يتم تطبيق طبقة من الغراء باستخدام مجرفة مسننة خاصة. بعد وضع البلاط على السطح ، يجب الضغط عليه بعناية مع الاستمرار لفترة من الوقت. يجب أن تكون اللحامات متساوية جدًا ، لذلك من الأفضل استخدام الصلبان الخاصة. يتم عمل الحشو فقط بعد أن يجف الغراء تمامًا ، والذي قد يستغرق ما يصل إلى يومين.

أثناء وضع البلاط ، يجب عدم تشغيل أرضية الماء. عملها ممكن فقط بعد الحشو.

إذا اتبعت التعليمات ، فمن الممكن تمامًا إنشاء أرضية دافئة بمفردك. على الرغم من أن هذا العمل شاق للغاية ، إلا أن النتيجة تبرر الجهد المبذول. سوف تخدم الأرضية المسخنة بالماء المثبتة بشكل صحيح سكان المنزل لسنوات عديدة.

وضع البلاط

لا يوجد فرق تقريبًا على الأرضية التي تم وضع البلاط عليها. الاختلاف الوحيد هو أنه بالنسبة لأرضية الماء الدافئ ، من الضروري اختيار بلاط أملس ، بدون نمط إغاثة.

تقنية وضع البلاط هي كما يلي:

1. يتم تطبيق الغراء المخصص للأرضيات الدافئة على السطح.
2. باستخدام مجرفة محززة ، يتم وضع المادة اللاصقة على البلاط. ثم يتم تطبيقه على الأرض والضغط عليه في المنتصف.
3. لتشكيل طبقات متساوية ، يتم إدخال الصلبان البلاستيكية فيها.
4. بعد وضع 2-3 صفوف ، من الضروري فحص السطح لمعرفة المستوى. يجب إزالة الصلبان قبل أن يتصلب الصمغ. بهذه الطريقة يتم وضع السطح بالكامل.
5. عندما يصلب الغراء ، سوف يستغرق 1-2 أيام ، يفرك اللحامات.

لا يمكن وضع البلاط إلا عند إطفاء التدفئة الأرضية. يُسمح باستخدام النظام فقط بعد الانتهاء من جميع الأعمال مع البلاط.

ليس من السهل جدًا تركيب أرضية دافئة بالماء بنفسك ، ولكن إذا كانت لديك رغبة ، فيمكنك التعامل مع هذه المهمة.

خاصة إذا كنت تأخذ في الاعتبار حقيقة أنه بالنسبة لعمل السيد ، ستحتاج إلى دفع نفس المبلغ تقريبًا مثل جميع المواد.

جهاز الأرضية

يتضمن تصميم أرضية الماء الدافئ أسفل البلاط عدة طبقات:

• الأساس الذي تقوم عليه مقاوم للماء. تعتمد المادة على نوع التثبيت: إذا تم التمديد على الأرض تحت ذراع التسوية ، فإن مادة التسقيف أو البولي إيثيلين كافية. إذا لم يكن هناك ذراع التسوية ، فمن المستحسن شراء غشاء مانع لتسرب المياه ؛
• عازلة. رغوة البوليسترين الكثيفة أو الحصير المصنوعة منه. الخيار الأقل نجاحًا هو صوف البازلت. إنها مادة استرطابية. في حالة حدوث تسرب ، سوف تبلل وتفقد خصائص العزل الحراري ؛
• طبقة احباط عاكسة. بدلاً من ذلك ، يمكنك استخدام الألواح المعدنية ذات القنوات لوضع الأنابيب ؛
• أنابيب؛
• مطلوب قاعدة صلبة تحت البلاط. إذا تم تركيب الأرضية بدون ذراع التسوية ، يمكن أن تكون القاعدة عبارة عن لوح من الخشب الرقائقي المقاوم للرطوبة ، OSB ، دريوال. يجب أن يؤخذ في الاعتبار أن كل من الخشب والجدار الجاف عوازل حرارية جيدة.

يعتمد سمك أرضية الماء الدافئ تحت البلاط على طريقة التثبيت ويتكون من عدة أرقام: سمك العزل ، الأنابيب نفسها ، ذراع التسوية أو الخشب الرقائقي للأرضية السفلية.

ذراع التسوية ثلاثة سنتيمترات على الأقل. سمك العزل يعتمد على مكان التركيب (على الأرض ، على السقف). يبلغ ارتفاع حصائر PPS حوالي 8 سنتيمترات. توجد بالفعل قنوات للأنابيب في الحصائر ؛ وفي هذه الحالة ، يمكن تجاهل سماكة الأنبوب.

أرضية ساخنة بالماء تحت البلاط

تتكون عناصر التسخين السائلة في هذه الحالة من أنابيب تسخين تشكل مجمعًا ، ويستخدم الماء كحامل حرارة. تعمل الأرضية المسخنة بالماء المثبتة والمصممة بشكل صحيح على توزيع الحرارة في الغرفة بطريقة متساوية وفعالة بشكل لا يقل عن الأنظمة الكهربائية. يتم إخفاء جميع الاتصالات الرئيسية تحت ذراع التسوية الخرساني ولا تتداخل مع ترتيب الأثاث.

جهاز تسخين أرضية الماء

الخيار قيد النظر هو أكثر ملاءمة للمساكن الخاصة ذات التدفئة المستقلة ؛ في شقة مدينة بسيطة ، من الصعب تجهيز أرضية ساخنة بالماء في الحمام أو في غرف أخرى. مع التركيب المناسب ، يمكن أن يحل محل نظام تدفئة الرادياتير القياسي. العناصر الرئيسية لأنظمة التسخين السائل:

• بولي كلوريد الفينيل أو الأنابيب البلاستيكية المعدنية ؛
• العزل الحراري؛
• شريط لاصق ذاتي اللصق ؛
• تجهيزات الأنابيب
• الرافعات.
• بين قوسين
• خزانة متعددة
• سخان مياه؛
• مضخة.

خصائص أرضية ساخنة بالماء

عند حساب الأنظمة السائلة ، يتم استخدام كميات مختلفة قليلاً عن أجهزة التدفئة الكهربائية. عند حل مشكلة كيفية اختيار أرضية دافئة للبلاط ، تحتاج إلى إجراء تقدير من خلال تحديد الكمية الدقيقة للمواد الاستهلاكية. نحصل على الطول التقريبي للأنبوب بالصيغة: L \ u003d P / U x 1.1 + K x 2. لإجراء الحسابات الصحيحة ، ستحتاج إلى القيم التالية:

• P هي مساحة الغرف ؛
• Y - وضع الخطوة ؛
• K هي المسافة من نقطة الدخول إلى الخزانة المتشعبة.

الخصائص الرئيسية للأرضية السائلة:

1. تصل درجة حرارة قاع الماء إلى 29 درجة مئوية (33 درجة مئوية في الحمامات).
2. أقصى طول للأنابيب في دائرة واحدة هو 120 م.
3. قطر الأنبوب - 16-25 مم.
4. استهلاك المياه - ما يصل إلى 30 لتر / ساعة.
5. درجة الحرارة المثلى في الغلاية هي 40-55 درجة مئوية.

إيجابيات وسلبيات أرضية ساخنة بالماء تحت البلاط

تشكل مزايا السخانات السائلة المثبتة في ذراع التسوية قائمة رائعة. تتميز الأرضية المسخنة بالماء تحت البلاط بالمزايا التالية:

1. تستخدم طريقة الإشعاع لتسخين الفضاء.
2. لا حاجة إلى مشعات مثبتة على الحائط.
3. الرطوبة المثلى في الغرف.
4. سهل تنفيذه.
5. لا توجد مخاطر الإصابة بالحروق.
6. توفير يصل إلى 30٪.
7. متانة.
8. أمان.

سلبيات الأرضيات المائية:

1. يصعب التنفيذ في عمارة سكنية.
2. يصل سمك الأرضية الدافئة تحت البلاط ، مع مراعاة العزل والأنابيب والعناصر الأخرى ، إلى 14-15 سم ، مما يتسبب في بعض الخسارة في ارتفاع الغرفة.

افعل ذلك بنفسك أرضية ساخنة بالماء تحت البلاط

يتم تنفيذ العمل على تركيب نظام التسخين السائل مع تسخين القاع بسرعة ، وهذه مهمة بسيطة لصانع الأقفال المؤهل. المراحل الرئيسية لكيفية تثبيت التدفئة تحت البلاط:

1. نقوم بتسوية وتنظيف قاعدة الحطام.
2. تركيب خزانة مفاتيح.
3. نضع العزل الحراري (الستايروفوم ، رغوة البوليسترين).
4. ضع الشريط المخمد.
5. نصلح شبكة التعزيز.
6. نجمع خط الأنابيب على الأرض.
7. نوع وضع الأنابيب - ثعبان أو حلزون.
8. نقوم بملء واختبار الأرضية الدافئة تحت البلاط بضغط 1.5 مرة أعلى من الضغط الاسمي.
9. املأ ذراع التسوية النهائي 3-6 سم.
10. بعد التجفيف ، ضع البلاط.

https://youtube.com/watch؟v=3d08pGYjrRA٪250D

ملامح وضع التدفئة الأرضية بالأشعة تحت الحمراء

عند تثبيت أرضية الأشعة تحت الحمراء تحت البلاط ، يوصى باستخدام مواد إضافية - ألواح الجبس أو ألواح الزجاج المغنسيت.

الشكل 2. السهولة وقصر وقت التركيب هو الميزة الرئيسية لحصائر التدفئة.

يتكون وضع أرضية الأشعة تحت الحمراء تحت البلاط من الخطوات التالية (انظر الشكل 3):

• تنظيف القاعدة ووضع مادة عازلة للحرارة باستخدام lavsan المعدني (على سبيل المثال ، Infraflex أو Poliform) ؛
• وضع فيلم حراري ، والذي يجب تقطيعه إلى أطول شبكات لتقليل عدد نقاط الاتصال ؛
• عزل جميع مخرجات شرائح النحاس ؛
• تثبيت ألواح الفيلم بشريط لاصق بدون تداخل ؛
• توصيل منظم الحرارة في مكان مناسب ؛
• توريد وتوصيل الأسلاك المتصلة بالثرموستات ؛
• توصيل مستشعر درجة الحرارة الموجود تحت البلاط ؛
• عزل جميع الوصلات بمسدس سيليكون حراري ؛
• توصيل منظم الحرارة بالشبكة الكهربائية ؛
• التحقق من أداء الأرضية الدافئة.
• وضع فيلم البولي إيثيلين
• وضع ألواح الجبس أو الزجاج المغنسيت ؛
• وضع بلاط الأرضية.

لا تستخدم رقائق الألومنيوم كعامل للحرارة و عند وضع البلاط لا تضع شبكة تثبيت مصنوعة من المعدن. لكي تكون تدفئة الأرضية فعالة ، تحتاج إلى وضع فيلم الأشعة تحت الحمراء على 80٪ على الأقل من سطحه.

يمكنك وضع البلاط على أرضية دافئة بدون ذراع التسوية

يمكنك بالطبع ، وأحيانًا تحتاج إلى ذلك. علاوة على ذلك ، في التعليمات الخاصة بالتدفئة الأرضية ، يقال إن حصائر تصميمها تجعل من الممكن الاستغناء عن ذراع التسوية. قمنا بتركيب التدفئة الأرضية لأنفسنا مرتين في كلتا الشقتين في الحمام. بدلاً من ذلك ، في كلتا الحالتين ، يتم الجمع بين المرحاض والحمام. طبق الزوج التقنية التالية لأول مرة.

يتم وضع طبقة عازلة للحرارة على الأرض. يتم قطع الثقوب فيه ، حيث لن يكون هناك حصائر للتدفئة ، بحيث يلتصق الغراء بسطح الأرض. من المنطقي لصقها على السطح بحيث تكون مسطحة. ثم تنتشر حصيرة التدفئة في الأعلى. لن يكون مسطحًا. لإصلاحها ، هناك أجهزة خاصة. لكننا لم نشتريهم. هناك يكلفون بعض الأسعار الباهظة. خرجنا من الوضع بطريقة العمال والفلاحين. أخذت إبرة وخيطًا ، وقمت بخياطة السخان بغرز في القاعدة بخطوات حوالي 10 سم ، وكانت مصنوعة من مادة تشبه إلى حد ما المطاط الرغوي ، واتضح أنها فعالة. أول مرة لم يربطا فيها. قام الزوج بوضع الصمغ على الأرض ، والذي تم وضعه على البلاط لطخته بطبقة رقيقة. بعد إسفنجة مبللة ، أزال بقاياه من نهايات البلاط. ولكن في التقديرات الأولى ، اتضح أن البلاط ، الذي سيقع حيث لا يوجد سخان ، يقع أقل بمقدار 5 مم. كان من الضروري القيام بشيء ما بسرعة ، وقد توصل زوجي إلى ما يلي. ركضت إلى أقرب متجر لاجهزة الكمبيوتر واشتريت عشرة شبكات بلاستيكية وضعها في مغسلة المطبخ. إنها تكلف فلسًا واحدًا ، لكنها تسمح لك بتعويض الارتفاع. تم وضعها حيث لا يوجد سخان. خرجت رخيصة ومبهجة.

في الشقة الثانية ، لم يسلكوا هذا الطريق ، لكنهم صنعوا ما يشبه ذراع التسوية. وهي ، استخدموا أرضية التسوية الذاتية. 4 أكياس مكنت من ملء الأرضية بطبقة حوالي 1 سم ، وبذلك أغلق المدفأة وخرج المستوى بشكل مثالي. من دواعي سروري وضع البلاط على هذا السطح الأملس.

مؤلف السؤال اختار هذه الإجابة على أنها الأفضل

إضافة إلى رابط المفضلة شكرا لك

إذا كانت الأرضية الدافئة مصنوعة من أنابيب المياه ، فمن الضروري استخدام ذراع التسوية ، حتى لو تم وضع الأنابيب في حصائر خاصة عازلة للحرارة ، والتي لها أيضًا خصائص التخميد. وإذا كانت الأرضية الدافئة مصنوعة من حصائر مزودة بسخانات كهربائية ، فستكون ذراع التسوية زائدة عن الحاجة - حيث تنخفض الموصلية الحرارية من السخانات إلى سطح البلاط ، ونتيجة لذلك تزداد تكاليف الطاقة. ولكن الأهم من ذلك ، في كل من الحالتين الأولى والثانية ، لوضع البلاط فوق أرضية دافئة ، من الضروري استخدام مادة لاصقة خاصة للبلاط ذات خصائص التخميد ، وإلا فإن البلاط سوف "ينتفخ" بمرور الوقت. على سبيل المثال ، استخدمت غراء UNIS في أكياس حمراء.

إضافة إلى رابط المفضلة شكرا لك

إذا كانت الأرضية الدافئة مبنية على الأنابيب ، فإن ذراع التسوية مطلوب. اصنع ذراع تسوية لا يقل عن 3 سم لتغطية الأنابيب. إذا كانت الأرضية الدافئة تعتمد على الكابل ، فيمكنك القيام بذلك:

قم بمعالجة قاعدة صلبة وحتى خرسانية بالعزل المائي القائم على الأسمنت. ضع أرضية دافئة ، وقم بتلطيخها بغراء البلاط في الأعلى ، حيث تمتلئ الفجوات ببساطة بالغراء

اعمل بملعقة بعناية حتى لا تتلف الأرضية الدافئة. يجب أن يكون الغراء للتدفئة تحت الأرضية

في هذا الخيار ، ستكون الحرارة أسوأ.

إضافة إلى رابط المفضلة شكرا لك

ما تحتاج لمعرفته حول الحقل الدافئ

الماء والكهرباء ، متنوعان من حيث العمل واستهلاك الطاقة ، الأرضية الدافئة تتطلب معالجة خاصة أثناء التركيب ، ووضع مواد التشطيب مثل البلاط أو الصفيح عليها ، وكذلك التشغيل اللاحق.

لن يؤدي عدم الامتثال للاحتياطات وتكنولوجيا التركيب إلى تدمير السطح فقط ، سواء كان بلاطًا منفصلاً أو طلاءًا متصدعًا ذاتي التسوية ، مثل 3D باهظ الثمن ، ولكن أيضًا عدم قابلية عناصر التسخين المطلق للتشغيل

ومع ذلك ، بعد أن تعرفت على جميع قواعد تركيب المعدات والتشطيب اللاحق لها ، يمكنك الاستغناء عن المساعدة الخارجية والقيام بكل شيء بنفسك.

أكثر المناطق شيوعًا لوضع التدفئة تحت الأرضية هي الحمام والمطبخ. بالنسبة للزينة ، غالبًا ما يتم استخدام البلاط هنا ، فهو لا يمتص الرطوبة ويسهل تنظيفه ، بالإضافة إلى أن الباركيه والباركيه أقل عرضة للتلف الميكانيكي. ومن مناطق التثبيت الشهيرة أيضًا حمامات السباحة والجراجات ومواقف السيارات المنزلية. يؤدي استخدام أرضية مائية لهذا الأخير إلى التخلص من الجليد وانجراف الثلوج في فصل الشتاء ، مما يعني أنه يوفر الوقت والجهد لصاحب المبنى.
