الجهاز ومبدأ تشغيل الموزع الهيدروليكي

ضع في اعتبارك جهاز موزع رباعي الأسطر ثلاثي المواضع مغلق في الوضع المحايد.

يظهر مبدأ تشغيل الموزع الهيدروليكي 44 من المخطط في الفيديو.

يتم إجراء قنوات لتزويد السوائل في غلاف الموزع. يتم تثبيت التخزين المؤقت في فتحة مملة في الجسم.

بكرة الموزع عبارة عن جزء ، عادةً ما يكون أسطوانيًا ، تصنع عليه أحزمة ، أخاديد ، أخاديد ، ضرورية لفصل أو توصيل القنوات المختلفة المصنوعة في غلاف الموزع.

في الوضع المحايد ، يتم تثبيت البكرة بواسطة زنبركات ، وعند هذه النقطة تغلق الخط P. وفي حالة وجود إشارة تحكم ، فإن المغناطيس الكهربائي 1 سيحرك البكرة إلى اليمين. في هذا الموضع ، سيقوم التخزين المؤقت بتوصيل المنافذ p و a و t و b. في حالة عدم وجود إشارة تحكم ، ستعيد الينابيع البكرة إلى الوضع المحايد. إذا كانت هناك إشارة كهربائية على المغناطيس الكهربائي 2 ، فسينتقل التخزين المؤقت إلى اليسار ، لتوصيل القنوات p و b و t و a.

انقل التخزين المؤقت إلى اليسار

انقل التخزين المؤقت إلى الوضع المحايد

انقل التخزين المؤقت إلى اليمين

تصنيف الهندسة الهيدروليكية

يتم تقسيم هذه الأجهزة بناءً على تصنيف هياكل القفل. تنقسم أجهزة التوزيع الهيدروليكية ، التي تختلف أنواعها في الوظائف ، إلى الأنواع التالية:

• مكبات.
• موزعي الرافعات
• مع صمام
• طائرة نفاثة؛
• مع عنصر تنظيم من النوع "فوهة مصراع".

الموزعون من نوع التخزين المؤقت شائعون جدًا. إنها سهلة التصنيع ومضغوطة وموثوقة في التشغيل. تحمل الضغط المتزايد حتى 32 ميجا باسكال والتدفق النشط ، على عكس نوع الرافعة.

موزع الرافعة واسع الانتشار أيضًا. يعتمد تصميم الصمام على الشكل الأسطواني لسدادة الصمام الدوارة. ولكن يمكن أن يكون للصنبور أيضًا شكل كروي ومخروطي ، ويمكن أن يكون مسطحًا أيضًا. مجموعة متنوعة من عناصر القفل تجعل هذا النوع من الأجهزة مناسبًا جدًا ومطلوبًا.

تتيح الأجهزة القائمة على الصمامات تجنب تسرب وسط العمل ، وهو ما يحدث غالبًا مع صمامات التخزين المؤقت. عندما يتجاوز الضغط 32 ميجا باسكال ، يصعب الحفاظ على المحرك الهيدروليكي نفسه في وضع ثابت ؛ يلزم تبديل الموضع هنا. في هذه الحالة ، يكون موزع الصمام مناسبًا ، والذي يتميز بزيادة الوزن والأبعاد ، ويغلق الخط الهيدروليكي بالكامل تمامًا. هذا النوع من الموزعين مناسب عند الحاجة إلى إحكام عالي. يتكون هيكل القفل ، كقاعدة عامة ، على شكل صمام مخروطي أو كرة.

يعمل نوع الجهاز "فوهة الغالق" على مبادئ مقسم الضغط الهيدروليكي ويوزع نوعيًا الحمل أثناء تدفق وسط العمل.

تتميز خيارات نفث الحبر بتقليل الحساسية للتلوث ، ويتم ضمان ذلك من خلال الغياب التام للعناصر المتحركة في الجهاز.

قواطع الموزع

كيف يتم ترتيب الموزع الكسارة؟

يجمع الموزع - القاطع بين جهازين: قاطع - يقطع (فتح) دائرة التيار المنخفض الجهد في الملف الأولي لملف الإشعال من أجل إنشاء مجال مغناطيسي متناوب ضروري للحصول على تيار عالي الجهد في الملف الثانوي للاشتعال ملف وموزع - يوزع تيار الجهد العالي بواسطة شموع أسطوانات المحرك وفقًا لترتيب تشغيله.يتكون قاطع الموزع (الشكل 1) من مبيت 1 ، حيث يتم تثبيت عمود 2 على محمل منزلق ، والذي ، مع خطه السفلي 20 ، يتعامل مع عمود مضخة الزيت ويتم دفعه من ترس عمود الكامات. في الطرف العلوي من العمود ، يتم تثبيت قابض الكامة 17 بحرية ، بحيث يكون عدد الكامات (الوجوه) مساويًا لعدد أسطوانات المحرك. يتم توصيل قابض الكامة بالعمود من خلال دبابيس متصلة بأوزان جهاز التحكم في توقيت الاشتعال بالطرد المركزي. تم تثبيت قرص ثابت 5 في جسم القاطع ، حيث تم تثبيت قرص متحرك 8 على محمل كروي. تم تثبيت جهة اتصال ثابتة من التنجستن 4 على هذا القرص ، متصلة بـ "كتلة" السيارة. يتم ضغط التلامس التنغستن المتحرك على التلامس الثابت بواسطة زنبرك رقائقي ، مثبت على رافعة 18 معزولة عن "الكتلة". تحتوي هذه الرافعة على كعب من القماش أو البلاستيك ، حيث ترتكز على قابض الكامة. يميل زنبرك الأوراق إلى إبقاء جهات الاتصال مغلقة ، ومع ذلك ، عندما يدور قابض الكامة ، فإن نتوءه (وجهه) ، الذي يعمل على الكعب ، يزيل التلامس المتحرك من الموصل الثابت ، وبالتالي يفتح دائرة التيار المنخفض الجهد في ملف الإشعال. يتم عزل جهة الاتصال المنقولة ، جنبًا إلى جنب مع الرافعة ، عن "الأرض" ويتم توصيلها بواسطة السلك 6 بطرف الإخراج 7 ثم بواسطة السلك بالملف الأولي لملف الإشعال. لوحة تحمل التيار (الدوار) 15 مثبتة أعلى قابض الكامة. تم تركيب مصحح الأوكتان 19 في الجزء السفلي من الغلاف ، والذي تم تدريج مقياسه بالدرجات ، وصامولتان بخيط ميكرومترية للحصول على غرامة ضبط مصحح الأوكتان. يتم توصيل منظم الفراغ 10 بجسم القاطع على الجانب ، حيث يتم توصيل ذراعه بالقرص المتحرك للقاطع. يتم تركيب مكثف 9 على العلبة أو بداخلها ، ويتم إغلاق علبة القاطع بغطاء كربوليت 11 ، حيث يتم توصيل لوحات التلامس بمقابس 12 لتركيب أسلاك عالية الجهد لتحويل تيار الجهد العالي إلى شمعات الإشعال. يتم تغذية تيار الجهد العالي من ملف الإشعال عن طريق الأسلاك إلى الطرف المركزي 13 ، حيث يتم تثبيت الفحم 14 ، محملاً بنابض ضعيف ، بسبب الضغط عليه باستمرار ضد لوحة حمل التيار 15. غطاء الموزع يتم ضغطه على جسم القاطع باستخدام مزلاج زنبركية 16.

رسم بياني 1. قواطع الموزع

كيف يعمل قواطع الموزع؟

عندما يدور العمود 2 (الشكل 1) ، يدور قابض الكامة 17 معه.عندما يعمل وجه القابض على كعب ذراع التلامس المتحرك ، فإنه يتحرك بعيدًا عن الساكن ، مما يؤدي إلى كسر دائرة التيار المنخفض الجهد. في لحظة الفتح الأكبر ، يجب أن تكون الفجوة بين جهات الاتصال في حدود 0.35-0.45 مم. من أجل تنظيمه ، يتم توفير اثنين من البراغي على القرص المتحرك: ضبط أسطواني غريب الأطوار وقفل. يتم فحص الفجوة بمقياس محسس. مع مزيد من الدوران لقابض الكامة ، يتوقف الوجه عن الضغط على كعب الرافعة ، وتحت تأثير زنبرك الأوراق ، تغلق جهات الاتصال مرة أخرى ، ويمرر التيار إلى الملف الأولي لملف الإشعال. مع كل فتحة ، يتم إحداث تيار عالي الجهد في الملف الثانوي ، والذي يتدفق عبر سلك الجهد العالي عبر الطرف المركزي 13 للموزع ، والفحم 14 ، واللوحة الحاملة للتيار 15 ، والإلكترود الجانبي 12 للموزع إلى شمعة الإشعال .

8.3 الجهاز ومبدأ تشغيل الموزع الهيدروليكي مع التحكم الكهروهيدروليكي

نوع الصمام
الآباء والأمهات 73-2مع
التحكم الكهروهيدروليكي
هو مزيج من السيطرة
مع الموزع الكهرومغناطيسي
إدارة
في شكل طيار و رئيسي
مع الموزع هيدروليكي
إدارة,
الذي يعمل بطريقة مماثلة
الموزع PG 72-3.

ثلاثة موقف
موزع
مع التحكم الكهروهيدروليكي
(الشكل 3.12) يتكون من جسم 2,
التخزين المؤقت الرئيسي 3,
اغطية 4
و 5,
الينابيع 6
و 7,
صمامات كروية 12,
الاختناقات 13
وموزع طيار بالكهرباء
إدارة 1.

أربع طرق
إعدام
الموزعين (الشكل 3.13 ، أ)
تختلف عن خماسي
(الشكل 3.13 ، ب)
تصميم المكونات 8
و 9,
(انظر الشكل 3.12) التي يمكن
مجمع
قنوات الصرف T لأربعة اتجاهات
أو
فصل لخمسة اتجاهات
الموزعين.

إمداد
الضغط على أطراف البكرة الرئيسية
موجهة 16
و 17
من موزع التحكم 1.
كموزع تحكم
نوع الموزعات الهيدروليكية المستخدمة
PG 73-1 ، وللموزعين مع
التحكم الكهروهيدروليكي
النوعان P و B - طياران من النوع P102 و BE
(PE) مع تحكم كهربائي من
AC أو DC.

الشكل 3.12.
ثلاثة وضعيات صمام هيدروليكي
مع بكرة أسطوانية

نوع
PG 73-2 مع تحكم كهربائي هيدروليكي

أرز.
3.13. اصطلاحات الرسم
نوع الموزع الهيدروليكي PG 73-2

مع
التحكم الكهروهيدروليكي
أربعة- (أ)
وخماسية الاتجاه (ب)
أداء

صمام هيدروليكي
يعمل على النحو التالي. في
أغلقت المغناطيسات الكهربائية 14
و 15
التخزين المؤقت في المنتصف
الموقف والزيت من خلال قنوات التحكم
16
و 17
يدخل كلا التجاويف الطرفية
التخزين المؤقت الرئيسي 3,
وهو ينابيع 6
و 7
اضبط على الوضع الأوسط. في
تشغيل أحد المغناطيسات الكهربائية ،
على سبيل المثال ، الحق ، واحد في النهاية
تجاويف (يسار) من التخزين المؤقت
3
يتصل بخط التحكم في الصرف
تي,
والآخر (يمين) يظل متصلًا
مع خط التحكم في الضغط
X (في
لا ازدحام مروري 10
الضغط
خط السيطرة
X
يربط مباشرة إلى الرئيسي
خط الضغط ص).
نتيجة لذلك ، يتحرك التخزين المؤقت
إلى أقصى الموضع الأيسر ، يضغط الزنبرك
7
وإزاحة الزيت من التجويف الأيسر من خلاله
خنق 13
في خط الصرف.

في
تبديل التخزين المؤقت 3
في الوضع المعاكس للخروج بالزيت
خط التحكم في خط الضغط
يدخل تحت الوجه النهائي للبكرة الرئيسية
من خلال صمام فحص الكرة 12.
التحكم في الخانق 13
يمكنك ضبط سرعة الحركة
التخزين المؤقت ، أي وقت التشغيل
بشكل منفصل في كل اتجاه. في
تناوب عليه الوقت في اتجاه عقارب الساعة
تشغيل التخزين المؤقت الرئيسي
يزيد ، وعند الدوران ضده
في اتجاه عقارب الساعة - ينخفض.

الوقاية

لضمان التشغيل الفعال للنظام الهيدروليكي للجرار ، من الضروري اتباع قواعد التشغيل والصيانة في الوقت المناسب.

أثناء العمل مع المعدات المجهزة بالمكونات الهيدروليكية ، يجب فحص مكوناتها بانتظام بحثًا عن الأعطال. يؤدي حدوث انهيار صغير النطاق حتماً إلى فشل أجزاء أخرى من النظام. إذا تم العثور على هذا ، فمن الضروري على الفور تطبيق جميع الوسائل المتاحة للقضاء عليه:

لا تتجاوز الحمل المحدد على المضخة الهيدروليكية والأسطوانات الهيدروليكية وخراطيم الزيت والمكونات الأخرى ؛
تجنب مؤشرات الضغط المرتفع بشكل مفرط ، إذا لزم الأمر ، قم بتفريغه في الوقت المناسب أو حدد صمام تحكم مناسب ؛
للحفاظ على التشغيل المستقر للآلية الهيدروليكية ، من المهم تغيير / إضافة سائل إلى النظام في الوقت المناسب: سيؤدي عدم كفاية الكمية منه إلى انخفاض كفاءة العمل وفشل سريع للوحدة ؛
يجب تنفيذ جميع الأعمال المتعلقة بصيانة وإصلاح النظام مع إيقاف تشغيل محرك الجرار ("بارد") بعد إزالة الضغط.

جدول الأعطال الشائعة في الأنظمة الهيدروليكية وكيفية إصلاحها:

الأعطال وأسبابها	علاج
خطأ: قوة دفع منخفضة للأسطوانات الهيدروليكية أو غيابها التام. السبب: انخفض مستوى الزيت في النظام.	اضف زيت.
تم استخدام زيت بمواصفات غير مناسبة.	قم بتغيير الزيت إلى الزيت الصحيح.
متسخ فلتر الزيت أو الاسطوانة الهيدروليكية.	استبدل أو اغسل عنصر المرشح.
وجود الهواء في النظام.	تفجير النظام - أزل الهواء وحدد نقطة الدخول وقم بإزالته.
وجود تسرب السوائل من خلال موانع التسرب البالية.	استبدل الأختام بأخرى جديدة.
تشغيل صمام التنفيس ، تعطل الضغط - يحدث التشويش في وضع الفتح.	صمام تدفق / تطهير. استبدلها إذا لزم الأمر.
عطل في صمامات الموزع الهيدروليكي.	استبدل الصمامات أو أجزائها ، إذا لزم الأمر ، استبدل الكتلة بأكملها.
تسريبات في عقد الإرساء في النظام.	تحقق من وجود تسرب ، وإصلاح وجد عن طريق العقص ، والتشديد ، وتركيب المشابك ، والاستبدال.
عطل المكبس أو أختام الزيت في الأسطوانات الهيدروليكية.	فحص الأسطوانة الهيدروليكية لتسرب الضغط. استبدال الأختام ، المكبس. إذا لزم الأمر ، قم بتغيير العقدة ككل.

كيفية تثبيت المكونات الهيدروليكية على جرار صغير بيديك ، انظر الفيديو التالي.

1. معلومات عامة

أثناء تشغيل الأنظمة الهيدروليكية ،
الحاجة إلى تغيير الاتجاه
يعمل تدفق السوائل على الفرد
أقسامها من أجل تغيير الاتجاه
حركات المحرك
الآلات ، مطلوب منها توفير ما يلزم
تسلسل بدء التشغيل
هذه الآليات لتفريغها
مضخة ونظام هيدروليكي ضد الضغط و
إلخ.

هؤلاء وبعض الآخرين
يمكن أداء وظائف خاصة
الأجهزة الهيدروليكية - خطوط إرشاد
الموزعين الهيدروليكية.

في صناعة الموزعات الهيدروليكية
كمواد بناء
تطبيق صب الصلب ، تعديل
الحديد الزهر ، درجات عالية ومنخفضة الكربون
الصلب والبرونز. لحماية الفرد
عناصر الموزع من جلخ
ارتداء ، انزلاق الأسطح
تدعيم ، نيترة ، إلخ.

أبعاد ووزن الصمامات الهيدروليكية
تعتمد على تدفق السوائل من خلالها ،
مع زيادة.

عن طريق طريقة الاتصال
إلى الموزعين الهيدروليكيين للنظام الهيدروليكي
أنتجت في ثلاثة إصدارات: مترابطة,
مشفه
و بعقب
الانضمام. اختيار طريقة الاتصال
يعتمد على الغرض من الموزع الهيدروليكي
ويتدفق من خلاله سائل العمل.

حسب تصميم الإغلاق والتحكم
جزء الموزعين المائي
مقسمة على النحو التالي:

بكرة (الإغلاق والتنظيم
العنصر عبارة عن بكرة أسطوانية
أو شكل مسطح). في التخزين المؤقت
تغيير صمامات التحكم
اتجاه تدفق مائع العمل
نفذت عن طريق الإزاحة المحورية
قفل وتنظيم عنصر.

رافعه (الإغلاق والتنظيم
العنصر هو رافعة). في هذه
تغيير صمامات التحكم
اتجاه تدفق مائع العمل
يتحقق عن طريق قلب سدادة الصمام ،
وجود مسطح ، أسطواني ،
شكل مخروطي أو كروي.

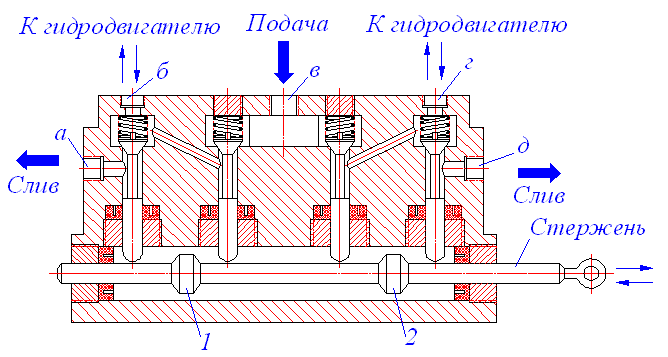

صمام (الإغلاق والتنظيم
العنصر عبارة عن صمام). في الصمام
الصمامات تغير الاتجاه
يتم تنفيذ تدفق مائع العمل
عن طريق الافتتاح المتسلسل و
إغلاق أقسام العمل
الصمامات (الكرة ، البوب ​​،
مخروطي الشكل ، وما إلى ذلك) من تصميمات مختلفة.

حسب عدد المناصب الثابتة
بكرة الموزعين المائي
تنقسم إلى موقعين ،
ثلاثة مواضع ومتعددة المواضع.

إدارة الموزعين المائي
تنقسم إلى هيدروليكي
يدوي ، كهرومغناطيسي ، هيدروليكي
أو التحكم الكهروهيدروليكي.
يتم استخدام الموزعين الهيدروليكيين للرافعة
في أغلب الأحيان كعنصر ثانوي
في بكرة الصمامات مع
التحكم الهيدروليكي.
