أنواع وخصائص استخدام الثرمومات لتسخين الخرسانة

تدفئة الخرسانة بالحرارة TEMS

يتم تنفيذ أعمال البناء باستخدام الخرسانة على مدار السنة.

في الموسم الدافئ ، في درجات حرارة موجبة ثابتة ، تكتسب هذه المادة قوتها بسرعة: بمتوسط ​​درجة حرارة يومية +17 +20 درجة مئوية ورطوبة الهواء حوالي 90٪ ، حتى 70٪ أسبوعيًا.

في حالة تجمد الماء الموجود في المحلول في بداية عملية التصلب ، ستتوقف عملية تفاعله مع الأسمنت ، والتي تسمى الترطيب.

سيكون لمثل هذه الظاهرة تأثير سلبي على متانة الهيكل وأدائه. من أجل استمرار البناء في أي وقت من السنة ، وحتى في برد الشتاء ، يتم استخدام ترمومات خاصة لتسخين الخرسانة.

ما هذا؟

مما تتكون؟

الغرض من الحرارة هو تسخين الخرسانة والتصاميم المصنوعة منها. يتكون هذا الجهاز من المكونات التالية:

• طبقة تسخين بالأشعة تحت الحمراء مصنوعة من مادة بوليمرية "Impulse" ؛
• طبقة عازلة للحرارة وعازل للحرارة مليئة بالهواء ؛
• طبقات من المواد العاكسة للحرارة.
• غلاف مقاوم للماء من البولي فينيل كلوريد (PVC) ؛
• ترموستات ثنائي المعدن.

كيف يتم ترتيبها؟

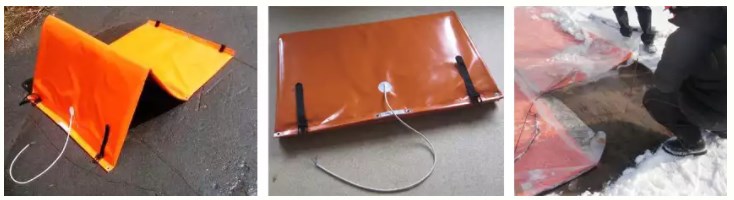

يتم تصنيع TEMS على أساس البوليمر "Impulse".

إنه عنصر تسخين مرن ومسطح ، مضمن في غلاف PVC ومغلق من جهة ، بطبقة عاكسة للحرارة وعازلة للحرارة ، بسمك 10-20 مم.

يتم توفير الطاقة لطبقة التسخين بالحرارة عن طريق سلك إمداد ، يتم تثبيت موصلات التحويل في نهايته.

للحد من مستوى درجة الحرارة التي تم الوصول إليها ، يتم استخدام منظمات الحرارة ثنائية المعدن ، والتي يتم إيقاف تشغيلها عند الوصول إلى قيمة +70 درجة مئوية ، وعندما تنخفض إلى +60 درجة مئوية ، يتم تشغيل النظام مرة أخرى. الغلاف الخارجي لهذه السجادة مصنوع من مواد مقاومة للماء ، مثل قماش PVC.

يمكن تصنيع السخانات المسطحة في أي تكوين وفي أي منطقة.

خصائص الحصيرة

من أجل تدفئة الخرسانة باستخدام ترمومات البناء ، ليست هناك حاجة لإفساد موقع البناء بمختلف الأجهزة المساعدة ، مثل المحولات أو المحطة ، فضلاً عن معدات التوصيل الأخرى.

تتميز TEMS بالخصائص التالية:

• الحجم النموذجي (القياسي) - 3.8 متر مربع ؛
• الأبعاد - 3200 × 1200 × 10 مم ؛
• الوزن - من 2 إلى 6 كجم ؛
• جهد التشغيل - 220 فولت ؛
• أقصى درجة حرارة للتدفئة - +70 درجة مئوية ؛
• استهلاك الطاقة أثناء التسخين (وات / م 2) - من 300 إلى 400.

إذا كنت تخطط لشراء ترمومات لتسخين الخرسانة ذات التكوين أو الحجم غير القياسي ، أو قوة أو جهد مختلف ، فإن الشركة المصنعة تقوم بعمل مشروع وفقًا للقيم المحددة ، وبعد الاتفاق مع العميل ، تقوم الشركة المصنعة معدات غير قياسية.

الأصناف والأسعار

ينتج المصنعون ، بالإضافة إلى TEMS للخرسانة ، ترمومات لخطوط أنابيب التدفئة والمعدات والحاويات المختلفة والتربة ، باستخدامها:

1. - تسريع تصلب الخرسانة والمنشآت والعناصر منها.
2. يستغرق تسخين التربة المجمدة قبل بدء أعمال الحفر حوالي 20-36 ساعة.
3. لتسخين الأعمدة وبين وصلات الألواح.
4. التسخين المختلط ، عندما يتم تسخين الأرض في البداية لأعمال الحفر ، وبعد ذلك يتم استخدام TEMS لتسخين الخرسانة الموضوعة حديثًا وتصلبها بسرعة أكبر.

السعر

اليوم ، سيكلف شراء ترمومات جديد للخرسانة بقياس 1200 × 3200 × 10 ملم ، في المتوسط ​​، من 9600 إلى 10000 روبل.

في هذه الحالة ، سيكون سعر 1 م 2 من 2300 روبل وأكثر ، اعتمادًا على التعقيد وتغييرات التكوين.

إذا كانت هناك حاجة إلى حصيرة الحرارة لبعض الأعمال لمرة واحدة ، فإن استئجار TEMS في الوقت المناسب سيساعد على تجنب التكاليف الكبيرة وغير المبررة لشرائها.

كيفية التثبيت والتشغيل؟

نظرًا لأن الثرمومات هي أجهزة كهربائية ، فإن قواعد تشغيلها لا تختلف كثيرًا ، فلنتذكر القواعد الرئيسية:

1. يتم تنفيذ مد وتوصيل TEMS فقط في حالة عدم وجود تيار في الشبكة.

2. لا يمكن توصيل بالشبكة إلا بساط غير معبأ ومكشوف بالكامل ، مع جانب التسخين لأسفل على سطح العمل.

3. من الضروري تغطية السطح الخرساني بغلاف بلاستيكي ، وبعد ذلك فقط يتم فتحه ووضع الجهاز عليه. سيساعد الفيلم على منع الفقد المفرط للرطوبة من الملاط ، كما سيمنع الخرسانة من التلطيخ والالتصاق بسطح العمل الخاص بالحصيرة.

5. يحظر السير على سطح حصائر العمل ووضع أي معدات أو مواد أو أجهزة عليها.

لتسهيل التثبيت العمودي ، وكذلك للتوصيل البيني ، يتم تثبيت ثقوب خاصة على طول حواف الترمومات.

ما هي ميزات هذه المنتجات

تساهم الشركة المصنعة بالتأكيد في التكنولوجيا الحالية ، ومع ذلك ، في معظم الحالات ، يظل هيكل المواد المستخدمة دون تغيير. الاختلافات بين المنتجات ليست كبيرة.

مجمع:

• أجهزة التحكم في درجة الحرارة
• فيلم البوليمر ، والذي يستخدم كمواد مشعة للحرارة ؛
• عزل السطح
• سيكون عاكس الحرارة وطبقة الهواء على جانب واحد فقط من السجادة ، وهو ما يجعل التكنولوجيا فعالة للغاية. هذا يسمح للأشعة تحت الحمراء بالتحرك في اتجاه واحد فقط.

مزايا:

1. الحصائر سهلة التخزين والنقل.
2. استخدامها لا حدود له.
3. لا جدوى من تركيب محطات فرعية صغيرة ، وكذلك مصدر طاقة آخر (محول). خط الجهد الطبيعي أكثر من كافٍ.
4. الربحية.
5. يتم تسريع عملية المعالجة عدة مرات.
6. يتم استبعاد أدنى تقلبات درجات الحرارة في أحد الأقسام تمامًا.
7. تتباعد الحرارة بالتساوي على كامل سطح الموقع.
8. يمكن صنع هذه المنتجات على أساس القياسات الفردية ، مما يبسط استخدامها.
9. لن يسبب التثبيت مشكلة (بغض النظر عن مستوى وتعقيد القوالب).

تكنولوجيا تسخين الخرسانة بالثرمومات

1. المرحلة التحضيرية لتسخين الخرسانة

في المرحلة التحضيرية ، يقوم المتخصصون بتقييم شروط وإجراءات تنفيذ إجراءات تدفئة الخرسانة. يتم حساب عدد الترمومات وطريقة تركيبها ونظام التوصيل. إذا كانت أبعاد الموقع المراد صبغه لا تسمح بوضع ترمومات لتسخين الخرسانة واحدة تلو الأخرى ، فعندئذ يتم تثبيتها مسبقًا معًا ، يتم توصيل كابل الطاقة.

2. المرحلة الرئيسية لتسخين الخرسانة

Thermomat TEMS.jpg1. يتم وضع فيلم بولي إيثيلين على الخرسانة المصبوبة (لمنع التبخر المبكر للماء وزيادة عمر خدمة الترمومات). 2. يتم وضع الحصائر الحرارية فوق فيلم البولي إيثيلين لتسخين الخرسانة ، بينما لا يُسمح بالتراكب المتبادل بينهما. 3. يتم توصيل Thermomats بسلك الإمداد وفقًا للمخطط "الموازي". 4. يتم توفير الطاقة للثرمومات لتسخين الخرسانة.

يحدث تسخين الخرسانة تلقائيًا. أول 4-5 ساعات ، يتم امتصاص الحرارة المنبعثة من الخرسانة وتعمل الحرارة بدون توقف. بعد ذلك ، مع تسخين الخرسانة ، تبدأ درجة الحرارة على سطح التسخين بالحرارة في الارتفاع وعندما تصل إلى 70 درجة مئوية ، يتم إيقاف تشغيل الأقسام. يتم تشغيل أقسام الحرارة مرة أخرى عند الوصول إلى عتبة درجة الحرارة المنخفضة (55-60 درجة مئوية)

مع وضع التشغيل هذا ، لن تتجاوز درجة حرارة الخرسانة 60-70 درجة مئوية ، وبالتالي لا يوجد خطر ارتفاع درجة الحرارة.تظهر الممارسة أنه لتحقيق 70 ٪ من قوة r28 ، 10-20 ساعة من تسخين الخرسانة مع الثرمومات يكفي ، حيث r28 هي قوة الخرسانة المكتسبة في 28 يومًا في الظروف العادية.يجب مراعاة درجة الخرسانة والظروف الأولية (درجة حرارة الهواء ، سمك المنتج). وقت تسخين الخرسانة يتناسب طرديًا مع درجة الخرسانة ويتناسب عكسًا مع سمك المنتج. ولتجنب ارتفاع درجة الحرارة واحتمال احتراق الحرارة ، من الضروري ضمان التبادل الحراري الكافي

لا يجوز وضع أي مواد عازلة للحرارة بين الحصيرة والجسم المسخن والتي تمنع انتقال الطاقة الحرارية من الثرمومات إلى الجسم المسخن.

3. المرحلة النهائية من تسخين الخرسانة بعد الانتهاء من عملية تصلب الخرسانة ، من الضروري إيقاف تشغيل مصدر الطاقة للحرارة لتسخين الخرسانة. يوصى بالانتظار من ساعة إلى ساعتين بعد انقطاع التيار الكهربائي حتى تتساوى درجة حرارة الخرسانة تدريجيًا مع درجة الحرارة المحيطة. بعد ذلك ، يمكن إزالة الترمومات بعناية ، وتعتمد مدة خدمة الترمومات بشكل مباشر على الموقف الدقيق تجاهها. لا يجوز السير على الترمومات ورمي الأشياء الثقيلة والحادة على سطحه. لا يمكن طي منظم الحرارة إلا على طول خطوط الطي الخاصة.

كل تصفيف مطلق

ميزات استخدام التكنولوجيا

تُستخدم هذه التقنيات "المساعدة" في درجات حرارة تتراوح من + 45 درجة مئوية إلى -40 درجة مئوية. في الموسم الدافئ ، ستكون التكنولوجيا مطلوبة إذا تقرر تسريع تصلب القاعدة الخرسانية باستخدام الأشعة تحت الحمراء. سيسمح هذا للخرسانة بالحصول على حوالي 70٪ من قوتها القصوى في أقل من يوم واحد. في المسار الطبيعي للأحداث ، كانت هذه العملية ستستمر لعدة أسابيع.

الصفات التشغيلية الرئيسية:

1. يجب عليك مراقبة الحصائر وتجنب حتى أدنى درجة حرارة زائدة. يتم التمدد بالطريقة المعتادة ، ولكن مع تجنب التداخل.
2. إذا كانت هناك حاجة لثني السجادة (الأسطح المنحنية) ، فيجب أن يتم ذلك بناءً على العلامات الموجودة على سطح الحصائر. يتم ذلك لتجنب المزيد من التلف لعنصر التسخين.
3. عندما تصل درجة حرارة المادة إلى 70 درجة مئوية ، يجب إيقاف تشغيل الترموستات (إذا لم تعمل منظمات الحرارة).
4. بعد إيقاف تشغيله تمامًا ، تظل المعدات في مكانها حتى تبرد تمامًا. بعد أن يقتربوا من درجة الحرارة المحيطة ، تتم إزالة الجهاز.

إذا كنا نتحدث عن تسخين سطح عمودي ، يتم ربط الحصائر به بأشرطة أو مشابك.

مبدأ التشغيل

في البناء ، يتم استخدام الثرمومات في كثير من الأحيان ، لذلك يتم استخدام غلاف مختوم ومقاوم للرطوبة في التصنيع. وبالتالي ، فإن الشركة المصنعة تطيل عمر خدمتها وتسهل النقل. تشمل الميزات استقلالية أداء الأقسام الفردية للحرارة. مصدر الأشعة تحت الحمراء هو فيلم الكربون الحراري. تقوم طبقته العاكسة بتوجيه تدفق الطاقة الحرارية في الاتجاه الصحيح (إلى الجسم الذي يحتاج إلى تسخين).

من الممكن حدوث انحناء طفيف ، ومع ذلك ، يجب أن يتبع أي انحناء العلامات الخاصة. يحظر المشي على سطح الحصير. لا ينصح أيضًا بإسقاط الأشياء الثقيلة ورميها.

تعمل طبقة التأريض (التدريع) على زيادة مستوى الأمان بشكل كبير. يساعد نظام درجة الحرارة المطلوب في الحفاظ على منظمات الحرارة الموجودة. هم مسؤولون عن موثوقية الجهاز على هذا النحو.

استنتاج

ينتمي استخدام الثرمومات لتسخين الهياكل الخرسانية إلى فئة الطرق الحديثة والمتقدمة تقنيًا لتسريع الأعمال اللازمة. لا تتطلب هذه الطريقة شراء أو استئجار معدات كهربائية إضافية تكون مسؤولة عن نظام درجة الحرارة. سيسمح استخدام المواد الحرارية بتحضير الخرسانة خلال 10-20 ساعة (في المتوسط ​​، سيستغرق الأمر أسبوعًا ونصفًا على الأقل حتى تجف تمامًا). لا تنس ميزات الأشعة تحت الحمراء المنبعثة ، والتي يمكنها اختراق أي مادة بعمق ، مما يؤثر على هيكلها. في السابق ، كانت الشركات الكبيرة فقط تستخدم هذه التقنية ، التي فضلت الأشعة تحت الحمراء على البخار التقليدي.

الحصائر نفسها عبارة عن فيلم مشع للحرارة ، يوجد في غلافه عنصر تسخين مضغوط ومسطح.توجد الطبقة العاكسة للحرارة والعازلة للحرارة للخلفية على جانب واحد فقط ، مما يجعل من الممكن توجيه الأشعة تحت الحمراء في الاتجاه الصحيح. غلاف PVC مرن للغاية ، لذلك من الصعب جدًا إتلاف عنصر التسخين أثناء النقل. لا يتعدى سمك المنتج 1.5 سم ، وتكون الحصائر الحرارية أثناء الاستخدام بسيطة ومتقدمة تقنيًا. يحدث التسخين بالتساوي على السطح المستخدم.
