قواعد وضع أنابيب التدفئة

ميزات اختيار العزل الحراري للأنابيب

يتم استخدام العزل الحراري لكل من أنابيب التدفئة المركزية وشبكات التدفئة الداخلية من أجل تقليل فقد الحرارة. عند اختيار العزل الحراري ، من الضروري مراعاة قطر الأنابيب ودرجة حرارة المبرد وظروف التشغيل. يعتمد نوع العازل المستخدم على قطر الأنابيب. يمكن أن تكون هذه أسطوانات مصبوبة صلبة ، وشبه أسطوانات ، وحصائر ناعمة على شكل لفات.

يمكن إجراء عزل أنابيب التسخين ذات القطر الصغير باستخدام أسطوانات نصف أسطوانات (مزودة بأخاديد توفر تركيبًا مريحًا وسريعًا على الأنابيب) ، وأيضًا باستخدام شرائح مصنوعة من البوليمر أو مواد عازلة للحرارة من الصوف المعدني. لديهم مقاومة حرارية عالية جدا. بالإضافة إلى ذلك ، لديهم درجة منخفضة من امتصاص الماء ومقاومة للضرر الميكانيكي وحجم هندسي صارم. ضع في اعتبارك نطاق المواد الأكثر شيوعًا للعزل الحراري.

ردم الخندق

يبدأ ردم الخندق بعد فحص نظام التدفئة قيد التشغيل - إذا أظهر اختبار ضغط الدائرة عيوبًا في ضيقها ، فسيلزم إزالتها.

يعتبر ردم الخندق مرحلة خطيرة من مراحل العمل ، حيث تحدد دقتها التوزيع المنتظم للأحمال ومتانة قسم خط الأنابيب في الأرض.

يبدأ ردم الخندق بوضع تربة بلاستيكية ناعمة على جانبي الأنبوب (في الجيوب الأنفية). يتم ذلك بالتساوي على طول خط الأنابيب بالكامل ، دون السماح له بالتحرك على طول الجانبين. يتم ضغط التربة الموضوعة على كلا الجانبين بعناية ، وبعد ذلك يتم ردم خط الأنابيب من نفس المادة بطبقة حماية لا تقل عن 15 سم بطول وعرض الخندق بالكامل وفقًا لمتطلبات SNiP. يتم تنفيذ ضغط هذه الطبقة إلى حدٍ ما - وهذا مطلب ضروري لتشكيل قوس واقي قوي من التربة فوق الأنبوب ، يعتمد بشكل أساسي على الجيوب الأنفية على جانبي الأنبوب.

بعد اكتمال ضغط طبقة الحماية ، يتم تغطية الخندق بالكامل بالتربة المحفورة أثناء الحفر ، وإزالة الأحجار الكبيرة منه. يجب أن يتم الردم بالتساوي على طول الخندق بالكامل ، مع عدم السماح بتكوين أقسام الأنابيب مع اختلاف كبير في الحمل الرأسي من التربة.

سيتم قبول الحمل المتزايد بالتساوي من الردم بشكل أساسي من خلال قبو التربة الواقي فوق الأنبوب ، والقيمة النهائية لقوة الضغط للأنبوب ليست رهيبة - فهي مصممة لذلك.

إذا تم ملء الخندق في أقسام منفصلة ، فإن الاختلاف في الحمل الرأسي على الأقسام المدفونة والمفتوحة من خط الأنابيب سيؤدي إلى ظهور قوى التمزق ، والتي يقاومها الأنبوب بشكل أسوأ.

تركيب تدفئة تحت الأرض

في بعض الحالات ، يلزم وضع أنابيب التدفئة في الأرض ، على سبيل المثال ، إذا كانت غرفة المرجل بعيدة إلى حد ما عن الغرفة المدفأة. قبل وضع أنابيب التدفئة تحت الأرض ، يجب حل مشكلتين في وقت واحد:

طبقة من التربة وكل ما هو على السطح يضغط على أنبوب موضوعة على الأرض. لذلك ، من أجل حماية النظام ، يتم استخدام الأكمام. بهذه السعة ، فإن أنبوب الصرف الصحي PVC بقطر 110 ملم مثالي.

قبل وضع أنابيب التدفئة تحت الأرض في غلاف ، يجب عزلها ، على الرغم من حقيقة أن النظام يقع تحت مستوى تجميد التربة. لا يزال فقدان الحرارة كبيرًا. تستخدم أغطية الصوف المعدني أو الرغوة للعزل. بالإضافة إلى ذلك ، يتم إنتاج الأنابيب التي تحتوي على طبقة عازلة من الرغوة وغمد بلاستيكي واقي. إنها مصممة خصيصًا للوضع تحت الأرض.

عند تنظيم إمدادات المياه الفردية في المنزل باستخدام كمية المياه من بئر أو بئر ، من الضروري اتخاذ تدابير للتشغيل العادي لنظام إمدادات المياه في فصل الشتاء لمنع تجميد المياه في الأنبوب.لذلك ، فإن مسألة كيفية عزل أنبوب الماء في الأرض بيديك مناسبة لجميع مستخدمي خط إمداد المياه الخاص بهم. من أجل عزل خط أنابيب مياه الضغط تحت الأرض ، من الضروري حساب واختيار الإصدار الأمثل للعزل وتثبيته بشكل صحيح وفقًا للتكنولوجيا.

أرز. 1 خريطة لمستويات تجميد التربة

الصوف المعدني

المواد العازلة باستخدام الصوف المعدني هي عوازل حرارية فعالة للغاية. يتم استخدامها في مجموعة متنوعة من الظروف. عوازل الحرارة المصنوعة من الصوف المعدني تتحمل درجات حرارة تصل إلى 650 درجة مئوية دون أن تفقد خصائص العزل الحراري والميكانيكية. في الوقت نفسه ، لا تفقد شكلها وتتمتع بمقاومة كيميائية عالية للزيت والمذيبات والحمض والقلويات. إنها غير سامة ، وبفضل التشريب الخاص ، تتمتع بدرجة منخفضة جدًا من امتصاص الرطوبة. (انظر أيضا: تدفئة أرضية المياه)

نصيحة! يعد الصوف المعدني جيدًا لحماية خطوط أنابيب شبكة التدفئة وخطوط الأنابيب المزودة بإمدادات المياه الساخنة في المباني السكنية والعامة والمباني المنزلية وكذلك خطوط الأنابيب التي يتعرض سطحها للحرارة ، مثل المداخن.

أنواع الصوف المعدني

صوف حجري - مصنوع من سبائك صخور البازلت. ذكرت أعلاه.

تركيب مدخنة لغلاية الغاز

يبدأ تركيب مدخنة لغلاية الغاز بقطع فتحة عادم ، يعتمد حجمها على قطر أنبوب المدخنة

الألياف الزجاجية

يبلغ متوسط ​​سمك الصوف الزجاجي 3-4 ميكرون و1550-200 ملم. تتميز مواد العزل الحراري المصنوعة من الألياف الزجاجية الأساسية بكثافة منخفضة ودرجة حرارة تطبيق (تصل إلى 180 درجة مئوية). يوصى باستخدام هذه المواد في خطوط الأنابيب العلوية ، على سبيل المثال ، شبكات التدفئة. لذلك ، يتم استخدام الألياف الزجاجية في منطقة محدودة أكثر. تتميز الألياف الزجاجية عالية الجودة بمقاومة عالية للاهتزاز ، ومقاومة بيولوجية وكيميائية ، فضلاً عن عمر خدمة طويل. (أنظر أيضا: أنابيب البولي بروبلين للتدفئة)

ضيف إيجور

إنه أكثر ملاءمة لاستخدام العزل الجاهز. وجدنا رغوة البولي إيثيلين لأنابيب 13 مم (هذا هو المعيار لإمداد الماء الساخن).

بعد ذلك ، تم اختيار عزل الأنبوب النهائي بحيث تم وضعه على أول عزل حراري. يمكن أن يكون هناك أي عدد من هذه الطبقات.

إذا كان هناك فجوة هوائية بين العزل الأول والثاني ، فهذا جيد.

من المهم لصق طبقات الطبقة الأخيرة من العزل بشريط مقوى

يمكن تغليفها بعزل ملفوف ، ولكن من الأسهل لفها ليس بطبقتين 5 مم ، ولكن بطبقة واحدة 1 سم.

احباط الداخل لن يعمل. إنها بحاجة إلى فجوة ، في رأيي ، 20 ملم. يمكن توجيهه للخارج أو ببساطة لف الطبقة الأخيرة بشريط رقائق (يتم ذلك عند تركيب مكيفات الهواء).

يعد عزل أنابيب التدفئة مرحلة إلزامية للعمل في عملية تركيب النظام بأكمله. هذا ينطبق بشكل خاص على أقسام الأنابيب الموجودة خارج المنطقة السكنية (على سبيل المثال ، في الشارع) والأهم من ذلك كله أنها معرضة لظروف مناخية معاكسة.

تعمل المادة العازلة كطبقة واقية تحافظ على نظام درجة حرارة معين ، وتمنع تكوين المكثفات وتبطئ عملية تآكل المعدن.

يمكن أن يؤدي عزل أنابيب التدفئة في الوقت المناسب إلى تقليل نسبة فقد الحرارة بشكل كبير وحماية الأنابيب من التشوه في ظروف التغيرات المفاجئة في الظروف الجوية.

يمكن أن يختلف فقد الحرارة في الطريق من الغلاية إلى المشعات بين 5-15٪. وفقًا لذلك ، من أجل تحقيق درجة الحرارة المثلى في المنزل ، يتعين على المالكين زيادة طاقة المرجل عدة مرات ودفع التكاليف من جيوبهم الخاصة.

تسمح لك الأنابيب المعزولة للتدفئة بنسيان هذه المشكلة لفترة طويلة.

في هذه الحالة ، يبرد المبرد الذي يدور عبر الأنابيب بشكل أبطأ بكثير ، ولا يغير درجة حرارته ولا يتبلور عند أدنى درجات الحرارة.

وضع الأنابيب العمودي

تحظى المخططات ذات الترتيب الرأسي للطرق السريعة بشعبية كبيرة بين سكان الأكواخ متعددة الطوابق.

هذا يرجع إلى خصوصيات أداء هذه المخططات:

• يسخن المبرد في الغلاية ويرفع الخط. بعد ذلك ، ينزل من خلال جميع الرافعات المتاحة إلى المشعات ؛
• من هذه المشعات ، يعود المبرد إلى المرجل ، بينما في حالة وجود سطرين ، تتم إعادة الحركة بالفعل على طول العناصر الموجودة أفقيًا.

يجب أن أقول أن فرع التوريد يقع أفقيًا. حصل المخطط على اسمه - عمودي أو علوي - لسبب بسيط هو أن المبرد يأتي من الأعلى ، والذي يمكن رؤيته في الصورة أدناه:

يتكون من العناصر التالية:

• غلاية التدفئة
• مضخة الدوران (كقاعدة عامة ، تكون متوفرة ، لكنها قد لا تكون) ؛
• خزان تمدد من النوع المفتوح أو المغلق (إذا كانت هناك مضخة ، فسيتم استخدام خزان غشاء مغلق ، إذا لم يكن هناك مضخة ، أي أن الدوران طبيعي ، ثم يتم استخدام الخزان من النوع المفتوح) ؛
• الفروع الرأسية والأفقية.
• بطاريات
• عناصر على شكل.

مبدأ التشغيل

مبدأ تشغيل جميع الهياكل العمودية بسيط للغاية. من عنصر التسخين ، يدخل المبرد إلى خزان التمدد. الحركة في صعود.

يجب وضع وعاء التمدد في أعلى نقطة. تعمل هذه الحاوية على التطبيع وخلق الضغط.

بعيدًا عن الخزان ، يغادر الفرع ، والذي يسمى الإمداد ، أو في هذه الحالة قابل للتعديل. هذا الخط مناسب لكل بطارية. وهكذا ، من خزان التمدد ، يدخل المبرد المسخن البطاريات عبر هذا الخط.

ها هي تعطيها الحرارة للبيئة. في هذا الوقت ، يدفع الماء البارد الأكثر كثافة الماء الساخن خارج الغلاية. هذا يخلق حركة المبرد. وبالتالي ، يدخل الماء المبرد قليلاً من البطاريات إلى خط الإرجاع ، مما يؤدي مباشرةً إلى المرجل.

اليوم ، تم تجهيز جميع هذه المخططات تقريبًا بمضخة دائرية ، والتي تجبر الماء على التحرك على طول الأنابيب الرئيسية. هذا يؤدي إلى نقل الحرارة بشكل أسرع ، وبالتالي يزيد من كفاءة الهيكل بأكمله.

الميزة الكبيرة للترتيب العلوي للفروع هي أن هذا الترتيب يسمح لهم بتدفئة المباني متعددة الطوابق.

بالإضافة إلى ذلك ، لا أحد يمنع ، كما في الحالة السابقة ، وضع صمام الإغلاق الخاص به على كل مشعاع فردي. في هذه الحالة ، ليس من الضروري تضمين خطوط منفصلة ، لأن التصميم يوفر بالفعل إمدادًا متوازيًا لجميع البطاريات بسائل تبريد.

دفن الأنابيب

الطريقة الأولى للدفن العميق عبر الأنابيب هي الأقدم والأكثر إثباتًا ، ولكنها قد لا توفر دائمًا المستوى اللازم من الحماية. خلاصة القول هي أن خط الأنابيب يتم وضعه مباشرة أسفل عمق تجميد التربة ، والذي يرجع إلى السمات المناخية لمنطقة معينة. في طبقة الأرض تحت مستوى التجمد ، تكون درجة الحرارة ثابتة تقريبًا.

للوهلة الأولى ، قد يبدو أنه مع الحد الأدنى من التكاليف النقدية ، من الممكن حماية الأنابيب من البرد ، ولكن في الواقع ، ليس كل شيء بسيطًا لأنه ليس من الممكن دائمًا تحقيق العمق المطلوب. يمكن أن يكون هناك عدد غير قليل من الأسباب الوجيهة لذلك - من كثافة اليد العاملة الكبيرة للعمل إلى خصائص التربة.

في بعض الحالات ، قد يكون التعميق حتى متر واحد مشكلة. إذا كنت بحاجة إلى التعمق أكثر ، فسيصبح تعقيد العمل أكبر.

عند اختيار طريقة العزل ، لا تنسَ نقطة مهمة أخرى. إذا تعطلت المجاري ، حتى لو لم يكن ذلك بسبب البرد ، فسيكون إصلاحها مكلفًا للغاية ، لأنه لتحديد العيب ، سيتعين عليك أولاً حفر الأنبوب ، ثم دفنه مرة أخرى

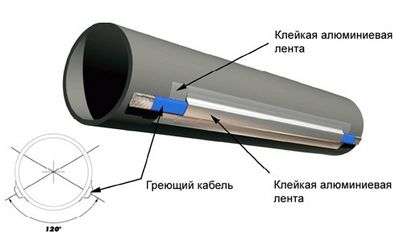

مواسير تسخين بكابل كهربائي

من الواضح أنه من الممكن عزل أنابيب الصرف الصحي بدفنها بعمق كافٍ فقط في المناطق الخارجية. ومع ذلك ، توجد مناطق أخرى تقع في الشارع وفي غرف سيئة التدفئة نوعًا ما. في مثل هذه المناطق ، يمكنك استخدام كبل كهربائي خاص للتدفئة ، يتم وضعه على طول العقد والوصلات الأكثر أهمية. ستكون نتيجة العمل المنجز تسخين دائم يحمي نظام الصرف الصحي بغض النظر عن الطقس.

ومع ذلك ، فإن هذه الطريقة لها بعض العيوب. بادئ ذي بدء ، يزداد استهلاك الكهرباء ، خاصة في حالة تسخين خطوط الأنابيب الطويلة إلى حد ما. هناك أيضًا اعتماد على تشغيل الشبكات الكهربائية. بالطبع ، في حالة انقطاع التيار الكهربائي ، سيبدأ المولد في العمل ، ولكن هذا أيضًا يكلف الكثير من المال.

لماذا العزلة

عند وضع أنبوب خارج المبنى ، يمكن أن يتأثر سلبًا بالرطوبة ودرجات الحرارة المنخفضة. بالإضافة إلى ذلك ، تتدهور بعض المواد (البوليمرية) بشكل أسرع وتفقد صفاتها عند تعرضها لأشعة الشمس المباشرة.

أيضًا ، يمكن أن يتضرر خط الأنابيب من الإجراءات (المتعمدة أو غير المقصودة من قبل شخص).

يفضل وضع الأنابيب في الأرض للأسباب التالية:

1. لمنع العوامل السلبية المذكورة أعلاه.
2. من أجل عدم إنشاء شبكة من الاتصالات (التي سوف تشغل مساحة ، تتداخل مع المرور / السفر) على السطح.

عند وضع خط تحت الأرض ، تظل المخاطر التالية ذات صلة:

1. إمكانية تجميد السائل المتدفق بالداخل.
2. إمكانية تآكل الأنبوب نفسه - من التعرض للرطوبة.

العامل الأول مهم في الشتاء: يصل عمق تجميد التربة في معظم المناطق الروسية (ويتجاوز) مترًا واحدًا. أي ، حتى لا يتجمد الوسيط المتدفق في الصقيع ، يجب وضع الأنابيب في الأرض على عمق أعمق من هذا المؤشر.

غالبًا ما يكون هذا غير مريح: هذا يعقد مزيدًا من الصيانة للخط (إذا كان من الضروري الفحص أو الإصلاح ، فسيتعين عليك حفر خندق عميق) ، وتزيد تكلفة وتوقيت الحفر أثناء التمديد.

على خطر نقص العزل

تم وضع أنابيب الإمداد بالمياه والصرف الصحي في الأرض - سواء كانت بلدية (من وإلى المباني السكنية) ، أو للمنازل الخاصة والمباني الصناعية المختلفة. يجب استخدام العزل في كلتا الحالتين - لأن المياه تتدفق داخل هذه الخطوط.

علاوة على ذلك ، فإنه يتجمد بسرعة كبيرة - في أقل من ساعة ، تتشكل سدادة ثلجية بالداخل.

نظرًا لأن خط الأنابيب تم وضعه في الأرض ، وللقضاء عليه ، سيتعين عليك حفر خندق والبحث عن مكان متجمد وتدفئته. وكل هذا - في البرد. علاوة على ذلك ، في نفس الوقت ، لن يعمل الصرف الصحي أو إمدادات المياه في المنزل (اعتمادًا على الخط "الموجود").

بالإضافة إلى المشاكل المتعلقة بتوقف الصرف الصحي أو إمدادات المياه في المنزل عن العمل ، إذا حدث سدادة ثلجية ، فهناك أيضًا احتمال أن ينفجر الأنبوب. يحدث هذا لأن الرطوبة تتوسع عندما تتجمد ، مما يعني أن الجليد سيأخذ مساحة أكبر من الماء. نتيجة لذلك ، قد لا تصمد جدران الأنبوب.

يعد التخلص من هذه المشكلة مهمة أكثر صعوبة وأقل متعة من تبخير المنطقة المجمدة. في الشتاء ، في الصقيع ، لن تضطر فقط إلى حفر خندق (وليس خندقًا صغيرًا ، ولكن على طول خط الأنبوب بالكامل - للعثور على الجزء التالف) - ولكن أيضًا إصلاح الأنبوب نفسه. غالبًا لا يمكن القيام بذلك إلا عن طريق استبدال الجزء المتصدع تمامًا.

ما هي الأنابيب المناسبة للتدفئة الأرضية

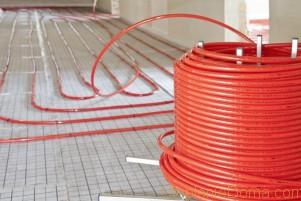

أنابيب البوليمر للوضع تحت ذراع التسوية

بطبيعة الحال ، يتم تركيب التدفئة الأرضية الحديثة من البلاستيك ، ولكن يمكن أن تكون مختلفة ولها خصائص مختلفة. يحل وضع أنابيب التدفئة في منزل خاص تحت ذراع التسوية محل أنظمة الرادياتير التقليدية. لتحديد مادة ما ، تحتاج إلى تحديد معايير الاختيار:

يتم وضع أنابيب التدفئة في منزل خاص تحت ذراع التسوية فقط في أجزاء كاملة ، بدون وصلات. بناءً على ذلك ، اتضح أن المادة يجب أن تنحني وأن اتجاه تدفق المبرد يجب أن يتغير دون استخدام التركيبات. لا تندرج المنتجات المصنوعة من مادة البولي بروبيلين أحادية الطبقة والبولي فينيل كلوريد ضمن هذه الخاصية ؛

مقاوم للحرارة.

يمكن لجميع أنابيب البوليمر للتدفئة الخارجية والأماكن المخفية أن تتحمل التسخين حتى 95 درجة ، علاوة على ذلك ، نادراً ما تتجاوز درجة حرارة المبرد 80 درجة. في أرضية دافئة ، تسخن المياه بحد أقصى 40 درجة ؛

لوضع أنابيب التدفئة في ذراع التسوية الأرضية ، يتم استخدام المنتجات المقواة فقط ، ويطلق عليها أيضًا اسم البلاستيك المعدني. على الرغم من أن طبقة التسليح ليست معدنية فقط. كل مادة لها استطالة حرارية معينة. يشير هذا المعامل إلى مقدار إطالة الكفاف عند تسخينه بدرجة واحدة. يتم تحديد القيمة لمقطع متر واحد. التعزيز ضروري لتقليل هذه القيمة ؛

بعد وضع أنابيب التدفئة في ذراع التسوية الأرضية ، لن يكون هناك إمكانية للوصول إليها. في حالة حدوث تسرب ، يجب تفكيك الأرضية - فهذه عملية نشر وتستغرق وقتًا طويلاً. يمنح مصنعو أنابيب البوليمر ضمانًا على منتجاتهم لمدة 50 عامًا.

تتكون أنابيب البوليمر المقوى من خمس طبقات:

• طبقتان من البلاستيك (داخلية وخارجية) ؛
• طبقة تقوية (تقع بين البوليمرات) ؛
• طبقتين من الغراء.

التمدد الخطي الحراري هو خاصية للمادة التي تزداد في الطول عند تسخينها. يُشار إلى المعامل بوحدة مم / م. يوضح مقدار زيادة الكفاف عند تسخينه بدرجة واحدة. توضح قيمة المعامل مقدار الاستطالة لكل متر.

أنابيب PEX معززة بالألمنيوم

على الفور يجب ذكر أنواع التعزيزات. يمكن ان تكون:

• رقائق الألومنيوم (AL) ، 0.2-0.25 مم. يمكن أن تكون الطبقة صلبة أو مثقبة. الانثقاب هو وجود ثقوب ، كما هو الحال في المصفاة ؛
• ألياف الألياف الزجاجية هي ألياف رقيقة من البلاستيك أو الفولاذ أو الزجاج أو البازلت. في وضع العلامات يتم تعيينها FG ، GF ، FB ؛
• كحول الإيثيلين فينيل هو عنصر كيميائي يغير تكوين البلاستيك. تميزت مع إيفون.

قبل وضع أنابيب التدفئة في منزل خاص ، يجب الحرص على أن تحتوي على طبقة تقوية بورق الألمنيوم أو كحول الإيثيلين فينيل. نظرًا لأن أحد المتطلبات عند اختيار مادة هو مرونة الكفاف. لا يمكن ثني المنتجات المقواة بالألياف الزجاجية ؛ تستخدم التركيبات والوصلات لتغيير اتجاه تدفق سائل التبريد ، وهو أمر غير مقبول في حالتنا.

لنلقِ نظرة على أنواع المواد المستخدمة في إنتاج الأنابيب المعدنية والبلاستيكية:

بولى بروبلين. يتم تمييز هذه المنتجات بعلامة PRR / AL / PRR. التمدد الخطي الحراري - 0.03 مم / م ؛

البولي إيثيلين المتصالب. وهو يختلف عن البولي إيثيلين التقليدي منخفض الكثافة وعالي الكثافة من حيث أنه يخضع لخطوة تصنيع إضافية تسمى التشابك. على ذلك ، يزداد عدد الروابط بين الجزيئات ، وبالتالي يتم إعطاء المنتج الخصائص اللازمة. تم تمييزه بـ PEX / AL / PEX وله معامل استطالة خطي حراري يبلغ 0.024 مم / م ، وهو أقل من البروبيلين.

سننظر بشكل منفصل في المنتجات المصنوعة من البولي إيثيلين المتقاطع المقوى بكحول الإيثيلين فينيل ، حيث من الأفضل وضع أنابيب التسخين هذه في الأرض. يتم تصنيفها على أنها PEX / Evon / PEX. تسمح لك طريقة التعزيز هذه بقتل عصفورين بحجر واحد. أولاً ، يقلل التمدد الخطي للمادة إلى 0.021 مم / م ، وثانيًا ، يخلق طبقة واقية تقلل من نفاذية الهواء لجدران الأنابيب. هذا الرقم 900 مجم لكل 1 م 2 في اليوم.

الحقيقة هي أن وجود الهواء في النظام لا يؤدي فقط إلى عمليات التجويف (ظهور ضوضاء ، مطرقة مائية) ، ولكنه يؤدي أيضًا إلى تطور البكتيريا الهوائية.هذه كائنات دقيقة لا يمكن أن توجد بدون هواء. تستقر نفاياتها على الجدران الداخلية ، ويحدث ما يسمى بالطمي ، بينما يتناقص القطر الداخلي للأنبوب. بالنسبة لأنابيب البولي بروبلين ذات تقوية رقائق الألومنيوم ، فإن نفاذية الهواء للجدران هي صفر.

العوامل المؤثرة على أنابيب التدفئة في الأرض

يخضع أنبوب التسخين المدفون في التربة لنفس التأثيرات مثل الأنابيب الخارجية ، بالإضافة إلى العوامل الناتجة عن التعمق:

• الضغط الداخلي للناقل الحراري ، مما يسبب ضغوط شد دائرية وطويلة في قسم الأنبوب ؛
• درجة حرارة الناقل الحراري عامل ، بالإضافة إلى التأثير الحراري ، يسبب أيضًا ضغوطًا في خط الأنابيب ؛
• درجة حرارة التربة - في فصل الشتاء ، من المهم للغاية مراعاة هذه اللحظة ؛
• تشوهات التربة - يتأثر الأنبوب بأي من إزاحته (الاستقرار ، القص ، إلخ) ؛
• إجهاد ما قبل الانحناء لخط الأنابيب - غالبًا ما يكرر ملف تعريف الخندق الارتياح المحلي ؛
• الحمل العمودي - تأثير وزن طبقة الردم للخندق ؛
• تأثير مثير للاشمئزاز للتربة على الجدران وأسفل خط الأنابيب - مقاومة الحمل الرأسي ؛
• أحمال الاهتزازات - من المركبات المارة ، وأعمال الحفر في الحي ، وما إلى ذلك ؛
• الرطوبة - هطول الأمطار والمياه الجوفية.
• تأثير المواد الكيميائية - المركبات في تكوين التربة والحامل الحراري ؛
• العامل البيولوجي - البكتيريا ، التحلل.

وبالمثل ، يجب أن يتم وضع خط الأنابيب في التربة مع مراعاة جميع العوامل المذكورة أعلاه وحل مشكلة كيفية تسخين أنابيب التدفئة في الأرض.

طرق وضع خطوط الأنابيب بدون خنادق

هناك تقنيات لمد خط أنابيب في الأرض دون حفر الخنادق.

تهدف هذه الطرق إلى:

• تقليل حجم أعمال الحفر - زيادة في الوقت والتكاليف ؛
• تقليل الأضرار التي تلحق بالبنية التحتية - تكلفة أقل لترميم الأسطح الزخرفية والطرق ، الأضرار غير المتوقعة للطرق السريعة ؛
• وضع الأنابيب في خط مستقيم ، وتجنب العقبات ذات درجة التعقيد الصغيرة ؛
• تقليل الأضرار التي تلحق بالبيئة من أعمال الحفر.

حتى الآن ، يتم استخدام الطرق التالية بدون حفر في الصناعة:

• إعادة تأهيل؛
• خارقة.

الصرف الصحي
- هذا هو استبدال الأنابيب القديمة بأخرى جديدة ، والذي يتم بدوره بطريقتين: التبطين وطريقة التجديد.

التبطين
يعتمد على سحب أنبوب بوليمر جديد بقطر أصغر داخل خط أنابيب العمل ، مع الاحتفاظ بالأنبوب القديم كغطاء واقي.

تجديد
- تركيب انبوب جديد ليحل محل الانبوب البالي مع تدمير الانبوب القديم الذي تحمي شظاياه ايضا خط الانابيب الجديد من التلف الخارجي.

اللكم (اللكم)

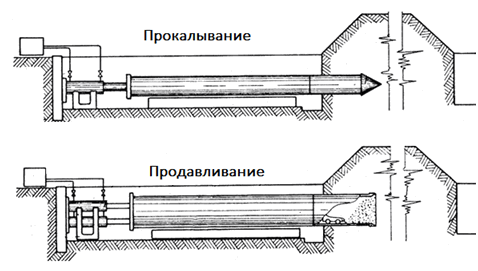

- هذا هو اتصال حفرتين تم حفرهما بالعمق المطلوب بواسطة ثقب تم إجراؤه على ارتفاع معين من الجدار.

من بين الطرق المدرجة في الحياة اليومية ، يمكن تنفيذ طريقة التبطين فقط. يتم إدخال كبل في أحد طرفي الأنبوب القديم ويتم دفعه حتى يخرج من الطرف الآخر. ثم يتم توصيل سوط جديد بالكابل ويتم سحبه للخلف. تعتمد قابلية تطبيق هذه الطريقة على عدد من العوامل:

• حالة تجويف خط الأنابيب القديم ؛
• قطر الأنبوب الجديد
• مرونة السوط الجديد ؛
• طول المنطقة التي تم إصلاحها
• نسبة أقطار خط الأنابيب القديم والجديد.

مع مزيج ملائم من هذه العوامل ، فإن التنفيذ الفني لتركيب أنبوب جديد ليس بالأمر الصعب. ومع ذلك ، كل هذا ينطبق على سحب خط جديد بدون عزل حراري ، ومن غير المرجح أن تكون حالة عزل الأنابيب القديمة مرضية. نظرًا لعدم إمكانية عزل أنابيب التسخين داخل الخط القديم ، تفقد الطريقة جاذبيتها فيما يتعلق بالتدفئة.

لذلك ، عند تركيب خطوط أنابيب للتدفئة مع تعميقها في الأرض في مسكن خاص ، لا غنى عن حفر خندق أو ، على الأقل ، مد أنبوب بديل على الأرض مع ردم.

اليوم ، وفقًا لتصميمها ، يمكن تقسيم جميع أنظمة التدفئة إلى أنواع وأنواع كثيرة - التصنيف متنوع للغاية ويحتوي على العديد من المعلمات. من بين أمور أخرى ، يتم تمييز نوع الأسلاك أيضًا.

يمكن أن تكون الأسلاك أفقية أو رأسية. اعتمادًا على نوع التثبيت المختار ، قد يختلف تكوين دائرة التسخين ، ولكن المزيد عن كل شيء أدناه.

مخططات مع الأسلاك السفلية

كما ذكرنا سابقًا ، يمكن عمل مد الأنابيب بطريقتين - عموديًا أو أفقيًا. في الحالة الأولى ، يُطلق على مثل هذا الأسلاك الجزء العلوي ، وفي الحالة الثانية - الجزء السفلي. يمكن استخدام كل من هذا وآخر للجهاز. القيود على المباني متعددة الطوابق فقط. غالبًا ما يتكون نظام التدفئة في الطابق الثاني من أرضية دافئة فقط.

لذلك ، يمكن أن تكون جميع أنظمة التدفئة في منزل خاص بأسلاك منخفضة من نوعين:

• أنبوب واحد ، أي يحتوي فقط على خط أنابيب الإمداد ، وهو أيضًا خط أنابيب الإرجاع ؛
• أنبوبان - مع خطوط إمداد وعودة منفصلة.

أنظمة الأنابيب المفردة

لا يمكن أن تحتوي جميع مخططات التدفئة أحادية الأنابيب لمنزل خاص على طبقة سفلية فحسب ، بل تحتوي أيضًا على طبقة علوية.

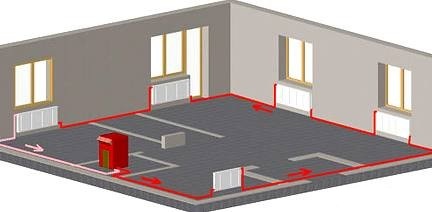

يظهر الحشية السفلية لمنزل خاص في الصورة أدناه:

كما ترون ، فإن وضع جميع الأنابيب يكون أفقيًا ، باستثناء أنبوب واحد. هذا الأنبوب يسمى الناهض. وهي متصلة بخزان تمدد.

مثل هذا النظام له جميع العيوب المتأصلة في جميع مخططات الأنابيب المفردة دون استثناء. نحن نتحدث ، أولاً وقبل كل شيء ، عن التدفئة غير المتكافئة للغرف الموجودة على مسافات مختلفة من عنصر التسخين.

جزئيًا ، يتم حل هذه المشكلة عن طريق الأسلاك السفلية ذات التجاوزات ، أي الخطوط الإضافية. يمكن رؤية هذا التصميم في الصورة أدناه:

كما ترون ، كل مشعاع له خط أنابيب خاص به ، أي خط موازٍ. يتيح لك ذلك وضع صمام إغلاق على كل عنصر من عناصر التسخين ، بحيث يمكنك ، إذا لزم الأمر ، تقييد وصول المبرد إلى هذا المبرد ، ولكن في نفس الوقت لا تحد من جميع المشعات اللاحقة في هذا.

إذا أخذنا في الاعتبار الصفات الإيجابية العامة لجميع أنظمة التدفئة أحادية الأنابيب في منزل خاص بأسلاك منخفضة ، فيمكننا ملاحظة بساطة تنفيذها ، فضلاً عن التكلفة المنخفضة نسبيًا للمشروع بأكمله.
