عدادات لبطاريات التدفئة في الشقة تركيب عدادات الحرارة

تركيب عدادات الطاقة الحرارية

وفقًا للخبراء ، فإن أفضل حل لمسألة المكان الأفضل لوضع عداد هو تثبيت مقياس حرارة منزلي مشترك. بعد ذلك ، لن يضطر جميع المستهلكين الذين يعيشون في المنزل إلى دفع تكاليف الطاقة الحرارية ، والتي لم يتم توفيرها في الواقع للمبنى. لكن تكلفة عداد البناء المشترك للتدفئة كبيرة إلى حد ما. صحيح ، إذا قسمته على عدد الشقق ، فسيكون ذلك في متناول الجميع.

لتثبيت عداد الطاقة الحرارية للمبنى المشترك ، ستحتاج أولاً إلى عقد اجتماع عام للمقيمين ، ووضع قرار موثق (وضع بروتوكول وتوقيعه) وتقديم طلب إلى شركة الإدارة مع طلب توصيل الوحدة. بعد تثبيت مقياس الحرارة ، سيُطلب من شخص من بين المستهلكين أن يكون مسؤولاً عن أخذ القراءات من الجهاز في الوقت المناسب وإصدار الإيصالات لكل شقة.

إذا لم يوافق جميع سكان المنزل أو المدخل على تركيب عداد حرارة ، فيجب على مالك الشقة التفكير في كيفية تقليل التكاليف المالية للتدفئة الفردية لمساكنهم بشكل كبير.

عدادات الحرارة الميكانيكية

عدادات الطاقة الحرارية الميكانيكية (أو مقياس سرعة الدوران) الموضحة في الصورة هي وحدات بسيطة. عادة ما تكون مجهزة بمقياس حرارة وعداد ماء دوار. مبدأ كيفية عمل هذا النوع من مقياس التسخين هو كما يلي: من أجل الراحة والدقة في القياس ، تتحول الحركة الانتقالية لسائل التبريد السائل إلى دورانية.

يعد عداد السرعة (مقياس سرعة الدوران) عملية شراء اقتصادية للغاية ، ولكن يجب إضافة تكلفة المرشحات إلى سعره. نتيجة لذلك ، ستكلف المجموعة المستهلك حوالي 15 ٪ أرخص مقارنة بعدادات الحرارة من نوع آخر ، ولكن بشرط ألا يتجاوز قطر خط الأنابيب 32 مم. للأجهزة الميكانيكية عيبًا كبيرًا - لا يمكن استخدامها عندما يكون المبرد (الماء) بدرجة عالية من الصلابة وإذا كان يحتوي على جزيئات من الصدأ أو القشور أو القشور ، لأنها تسد المرشحات وعدادات التدفق.

كيف يعمل مقياس الحرارة وأنواع وخصائص هذه الأجهزة

اليوم ، يعد مقياس التسخين مربحًا للغاية ، لأن مثل هذا الجهاز يوفر المال. يحدث هذا لأنه بعد إنشائه ، سيتم الدفع مقابل التدفئة وفقًا للتعريفات. هذا يعني أن العداد سيحسب فقط كمية الطاقة الحرارية التي تدخل ، ولن تكون هناك حاجة لدفع مبالغ زائدة. مع ارتفاع الأسعار ، أصبح الناس مهتمين أكثر فأكثر بكيفية توفير المال.

يعتبر الدفع مقابل الطاقة الحرارية عنصرًا مهمًا من بنود الإنفاق في كل عائلة. لتوفير المال في هذا الاتجاه ، يوجد مقياس حرارة للتدفئة.

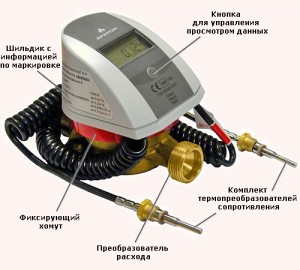

عند شراء عداد للتدفئة يشمل (الشكل 1):

• العداد المباشر ، أي الجهاز الذي يحسب كمية المبرد.
• مجسات درجة الحرارة. يجب أن يكون هناك اثنان منهم ، ويعطون قراءات حول درجة حرارة تسخين المياه ، والتي تدخل الوحدة الإلكترونية الرئيسية.
• بالإضافة إلى المكونات الأخرى التي يتم تضمينها بشكل فردي حسب نوع الجهاز.

أرز. 1 حزمة محتويات الجهاز

ما الذي يحصل عليه المستخدم من تركيب مقياس الحرارة

تزداد تكلفة التدفئة كل عام. يحاول بعض الناس حل هذه المشكلة من خلال موقف أكثر اقتصادا تجاه التدفئة: نصبوا نوافذ جديدة وعزلوا منازلهم. النوافذ الحديثة ذات الزجاج المزدوج موفرة للطاقة وتتيح لك توفير حوالي 30٪ من الحرارة.

في كثير من الأحيان ، يتعين على صاحب المنزل دفع الكثير من المال خلال موسم التدفئة.في الوقت نفسه ، لا تقوم البطاريات دائمًا بتسخين الغرفة بالمستوى المناسب. نتيجة لذلك ، يدفع الشخص مقابل ما لا يحصل عليه. في هذه الحالة ، تعد عدادات التدفئة خيارًا رائعًا لتوفير المال. بتركيب عداد في الشقة ، يمكنك توفير حوالي 40٪ من إجمالي المدفوعات لخدمات التدفئة. يؤتي تركيب جهاز القياس ثماره في غضون 3 إلى 6 أشهر من موسم التدفئة.

في بعض الأحيان يرتبط سوء التدفئة بإهمال عمال الخدمة ، مع عدم رغبة المشغل في خسارة المال لتحقيق المعلمات المطلوبة لسائل التبريد. إذا كانت الشقة تحتوي على مقياس تدفئة ، فقد تكون هذه حجة قوية في حالة وجود دعوى قضائية مع المرافق.

مقياس التسخين الكهرومغناطيسي

هذا نموذج مكلف من الأجهزة الحرارية ، وهو من أكثر الأجهزة دقة. مبدأ تشغيل العداد الكهرومغناطيسي هو تمرير المبرد عبر الجهاز ، بينما يقوم المجال الكهرومغناطيسي بتوصيل تيار ضعيف. يحتاج هذا الجهاز إلى الصيانة ، أي تنظيفه بشكل دوري.

أرز. 4 عدادات الحرارة الكهرومغناطيسية

يتكون الجهاز الكهرومغناطيسي من 3 أجزاء رئيسية:

• محول أساسي
• وحدة إلكترونية يمكن أن تعمل من البطاريات ومن التيار الكهربائي ؛
• مجسات درجة الحرارة.

في هذه الحالة ، يمكن تثبيت الجهاز الحراري الكهرومغناطيسي في أي وضع (أفقيًا ، أو رأسيًا ، أو بزاوية) ، ولكن هذا يحدث فقط عندما تكون المنطقة التي يتم فيها تثبيت العداد ممتلئة باستمرار بسائل التبريد.

إذا كان قطر الأنبوب لا يتطابق مع قطر شفة الجهاز ، فيمكن استخدام المحولات.

إجراء تركيب عداد الحرارة في مبنى سكني

في المباني الجديدة ، تم بالفعل تثبيت عدادات الحرارة دون فشل. خلاف ذلك ، لن يتم تشغيل المنزل. لكن بالنسبة للمباني السكنية متعددة الشقق التي تم بناؤها وشغلها لفترة طويلة ، فمن الضروري تلبية متطلبات التشريع من حيث التجهيز بالمعدات اللازمة.

بادئ ذي بدء ، قبل تثبيت نظام توزيع الحرارة ، تحتاج إلى التأكد من أن المنزل لديه القدرة التقنية لتثبيته على نظام التدفئة. سيكون الإجراء بعد ذلك:

1. يجب أن يتم اتخاذ قرار تثبيت الجهاز في اجتماع لأصحاب المبنى. يتم تحصيلها بمبادرة من أصحاب الشقق أو شركة الإدارة. يوصى في الاجتماع بمناقشة الموضوعات التالية:

• طريقة التثبيت - من قبل منظمة الإدارة أو بمشاركة مقاول ؛
• شروط التركيب والتشغيل ؛
• مقدار المساهمات المرتبطة بتركيب وتشغيل العداد (إذا جمع السكان مساهمات لإصلاحات كبيرة على حساب مفتوح لمنزلهم ، فيحق لهم أن يقرروا دفع تكاليف تركيب وتشغيل نظام توزيع الحرارة على حساب الإصلاحات الرئيسية) ؛
• طريقة التمويل - دفعة واحدة أو على أقساط.

1. يمكن عقد الاجتماع شخصيًا وغيابيًا. يعتبر القرار معتمدًا إذا تم استلام الموافقة من 10 ٪ على الأقل من إجمالي عدد أصوات أصحاب المبنى.
2. إذا بدأ السكان الاجتماع ، فيجب عليهم تسجيل قرارهم وإرسال طلب مكتوب إلى شركة الإدارة الخاصة بهم مع طلب تثبيت مقياس حرارة.
3. ثم يتم إعداد المشروع للتركيب وتقدير للعمل ، مع مراعاة موقع التثبيت ونموذج العداد. تم إصدار المستند من قبل منظمة التصميم والاتفاق مع شركة الإمداد الحراري.
4. بعد الاتفاق ، يتم شراء جهاز القياس المشار إليه في التقدير وتركيبه في نظام الإمداد الحراري لمبنى سكني. على جسم الجهاز وفي جواز السفر الخاص به ، يجب أن يكون هناك رمز تحقق ، أي الجهاز معتمد ويعطي قياسات دقيقة.
5. تم تركيب الجهاز وتشغيله. يستغرق التثبيت يوم عمل واحد. ثم يتم دعوة مفتش من مؤسسة توريد الموارد ، الذي يقوم بفحص وحدة القياس وختمها.يتم وضع إجراء التشغيل ومن الشهر التالي ، يتم حساب الدفع مقابل الحرارة وفقًا لقراءات الحرارة ODPU.

ما هو مقياس الحرارة؟

يجدر البدء بشرح واحد: مقياس الحرارة لا يقلل بشكل مباشر من تكاليف الموارد. تحسب فقط الطاقة الحرارية الواردة. في حالة وجود عزل حراري جيد للمنزل ، فإن النوافذ في المداخل سليمة ، والنوافذ في الشقق لا ترى من خلالها ، والواجهة مغلقة برغوة البوليسترين الموسعة أو صوف البازلت ، والنوافذ والأبواب ليست مفتوحة على مصراعيها ، عندها ستجلب لك الوحدة المركبة فواتير تدفئة أقل.

إذا كان المبنى الشاهق معزولًا بشكل سيئ ، والبطاريات الموجودة في المداخل تسخن الشارع ، ولا يهتم المستأجرون بعزل النوافذ ، فقد تكون فواتير الإمداد بالطاقة الحرارية أعلى من ذي قبل.

بالنسبة للمقيمين ، قد يكون تركيب عداد تدفئة في شقتهم خيارًا جيدًا. منذ صيف عام 2012 ، مطلوب من جميع المباني الساخنة في روسيا الحصول على مثل هذه العدادات.

لذلك ، لا يهم حالة منزلك: يجب أن يكون مقياس الحرارة فيه

من الذي يستفيد من هذه الأجهزة المنزلية بالكامل؟ لماذا تم اعتماد القانون الاتحادي 261؟ تأمل النقاط الرئيسية لهذا السؤال:

1. الحرص على أن يكون الدفع مقابل التدفئة مقسماً عادلاً بين أصحاب المنازل. حالة بسيطة. في أحد المنازل ، قام أصحابها بتنفيذ إجراءات عزل حراري باهظة الثمن ، بينما قرروا في منزل آخر توفير المال على ذلك. لهذا السبب ، ليس من الصواب أن نطلب منهم نفس الدفعة لتزويدهم بالطاقة الحرارية. هذه الحجة هي الأكثر تفضيلاً لجلب موظفي الإسكان والخدمات المجتمعية.
2. محاولة لإجبار مستأجري المباني الشاهقة على توفير الحرارة في منازلهم. هذه الحجة تبدو أكثر بلاغة. لم يعد الإقناع على مواطنينا صالحًا ، لكنهم يعرفون كيف يحسبون المال. إذا تم تعليمهم أن الباب أو النافذة غير المغلقة سيؤدي إلى نفقات إضافية لهم ، فسيبدأ المستأجرون في مراقبة ذلك بعناية.
3. أكثر اللحظات غير السارة لأولئك الذين يستهلكون الإسكان والخدمات المجتمعية: ينص القانون الاتحادي 261 ، الذي دخل حيز التنفيذ ، بوضوح على أن مسؤولية سلامة الممتلكات العامة في المنزل تقع الآن على عاتق السكان.

في الأيام الخوالي ، كان الإجراء الخاص بحساب رسوم السندرات والأقبية على النحو التالي: تم حسابها على أساس فاتورة التدفئة الإجمالية مع الإشارة فقط إلى التعريفة الحالية. كان من الضروري لشركة الإدارة الحفاظ على أداء ممتلكات المنزل المشترك ومراقبته. وافعل ذلك مقابل رسوم ثابتة.

متر التدفئة بالموجات فوق الصوتية

غالبًا ما يتم تثبيت هذا النوع من العدادات كجهاز شائع للمباني السكنية. يكمن مبدأ تشغيله في الإشارة فوق الصوتية ، والتي بفضلها يقوم الجهاز ، في الواقع ، بأخذ القياسات (باستخدام جهاز استشعار). يتم تمرير هذه الإشارة عبر الماء. تتكون المجموعة الكاملة لهذا الجهاز من باعث وجهاز يرسل إشارة. يتم تثبيت هذه المكونات واحدة مقابل الأخرى.

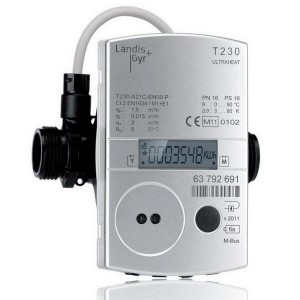

أرز. 3 جهاز الموجات فوق الصوتية

من الأفضل تركيب جهاز الموجات فوق الصوتية في المنازل ذات الأنابيب الجديدة ، حيث إنه حساس للغاية للتلوث.

هناك أنواع من أجهزة قياس الحرارة بالموجات فوق الصوتية:

كل نوع من هذه الأنواع يعطي قراءات دقيقة فقط إذا كانت المياه نظيفة وخالية من الشوائب. أي تلوث أو حتى فقاعات هواء ستؤثر على القراءات.

تشمل مزايا هذا العداد محتوى المعلومات ، والذي يتم تحقيقه بفضل شاشة العرض البلورية السائلة وحقيقة أنه عند تثبيت هذا النموذج ، لا يزيد الضغط الهيدروليكي.

ولكن هناك أيضًا عيبًا في تشغيل جهاز الموجات فوق الصوتية: إذا كان مصدر الطاقة غير مستقر ، فسيتم توصيله عبر UPS.

تركيب عداد تدفئة

هناك شركات خاصة تقوم بتركيب عدادات الحرارة وهي:

• إنهم يقومون بمشروع.
• تقديم المستندات إلى السلطات المختصة للحصول على إذن ؛
• تثبيت العداد وتسجيله على الفور ؛
• بعد ذلك ، يجب إجراء اختبارات الاختبار وتشغيل الجهاز.

إذا لم يتم تسجيل العداد بشكل صحيح ، فلا تؤخذ قراءاته في الاعتبار. لدفع الفواتير ، تحتاج إلى تقديم مؤشرات ، ويأتي الإيصال بالمبلغ بالسعر المحدد.

يجب أن يتضمن المشروع المطور النقاط التالية:

• نموذج الجهاز (النوع) لنظام تدفئة محدد ؛
• الحسابات اللازمة لمعدلات تدفق المبرد ، وكذلك حسابات الحمل الحراري ؛
• يجب أن يكون هناك رسم تخطيطي لنظام التدفئة يشير إلى المكان الذي سيتم فيه تثبيت العداد ؛
• يجب حساب المقاومة الهيدروليكية للجهاز ؛
• حساب خسائر الحرارة المحتملة ؛
• وتأكد أيضًا من حساب الفاقد للطاقة الحرارية.

مبدأ تشغيل العداد على البطارية

دعونا نفكر بمزيد من التفصيل في عداد التسخين كيف يعمل ، وما هي العوامل التي يمكن أن تؤثر على عمله.

يتم تثبيت مقياس حرارة لتحديد حجم المبرد في المبرد ، وكذلك لقياس مستوى درجة حرارة الماء.

إذا كانت الأسلاك في المنزل أفقية ، يتم تركيب الوحدة على أنبوب أفقي. في نفس الوقت ، يكفي جهاز واحد لكل شقة. ولكن مع توجيه الأنبوب الرأسي ، يجب تثبيت عداد منفصل لكل بطارية.

وتجدر الإشارة إلى أن عداد التدفئة في الشقة دقيق للغاية. ولكن هناك عدد من العوامل التي يمكن أن يكون لها تأثير قوي على الجهاز وتسبب بعض الأخطاء. على سبيل المثال:

1. يتم تعطيل دوران المبرد ، لوحظ معدل تدفق منخفض.
2. يوجد فرق حراري أقل من +30 درجة.
3. تركيب العداد أمي. على سبيل المثال ، تم تثبيت مستشعرات درجة الحرارة بشكل غير صحيح.
4. جودة خط الأنابيب والمياه رديئة. على سبيل المثال ، الماء عسير للغاية ويحتوي على شوائب مختلفة مثل الرمل والصدأ.

ما هي أنواع عدادات التسخين؟

اعتمادًا على طريقة التثبيت ، يمكن أن يكون مقياس التسخين شائعًا وفردًا. في حالة خيار المبنى العام ، يتم شراء جهاز قياس واحد للمبنى الشاهق بأكمله. على الرغم من أن العداد باهظ الثمن ، إلا أنه سيكون في متناول مالك كل شقة. بعد كل شيء ، سيتم تقسيم السعر الإجمالي على جميع المستأجرين. على الرغم من توفر شراء وحدة قياس الحرارة ، قد لا تكون المدخرات عالية بسبب حقيقة أن بعض الشقق قد تكون معزولة بشكل سيء. نتيجة لذلك ، سيتعين على الجميع الدفع.

لذلك ، يفضل الكثير من الناس تثبيت عداد فردي على بطارية التسخين. للدفع فقط مقابل الحرارة التي تتلقاها الشقة بالفعل. صحيح أن هذا الجهاز غير مناسب لكل غرفة. على سبيل المثال ، قد يكون تثبيت عداد في منزل قديم بنوع رأسي من الأسلاك مشكلة كبيرة. بعد كل شيء ، يتم تثبيت الجهاز على الناهض. وفي مثل هذه المنازل يوجد العديد منهم. وضع عداد على كل صاعد مكلف للغاية. في هذه الحالة ، يتم استخدام الموزعين.

أيضا جميع العدادات تدفئة للشقة وفقًا لمبدأ العمل يمكن تصنيفها إلى:

• فوق صوتي. غالبا ما تستخدم. تعتبر الأكثر دقة ودائمة وموثوقية. يمكن أن يحدث الخطأ بسبب وصول جزيئات الحطام إلى مستقبل الإشارة ، وتشكيل فقاعات هواء.
• ميكانيكي. مناسب للاستخدام في السوائل الملوثة أو المالحة المتداولة.
• الكهرومغناطيسي. دقيق جدا. تختلف في العمل المستقر.
• دوامة. مبدأ العملية هو أن البيانات الخاصة بقوة الدوامات الناتجة تتم مقارنتها بعد مرور السائل المتداول.

ميزات تركيب عداد التسخين

وتجدر الإشارة إلى أن التثبيت الذاتي لعدادات التدفئة في الشقة غير مقبول. قد يؤدي هذا إلى رفض التسجيل ولن يتم إعادة إصدار الحساب الشخصي.

من المهم أيضًا أن تتذكر أنه يجب تقديم الوحدة للفحص كل أربع سنوات

لتثبيت الجهاز ، تحتاج إلى تنفيذ عدد من الإجراءات:

1. الحصول على إذن؛
2. دراسة الشروط الفنية.
3. إنشاء مشروع ، يجب الاتفاق مع شركة الإمداد الحراري ؛
4. قم بتثبيت الوحدة.

كم سيكلف تركيب عداد التسخين؟

بالنسبة لأولئك الذين يرغبون في إنفاق الأموال بحكمة ، فإن مقياس الحرارة هو أفضل خيار استثمار. بالطبع سعر الجهاز كبير. ولكن إذا كنت تعتقد أن عملية الاستحواذ تؤتي ثمارها بسرعة كافية ، فإن العداد ليس مكلفًا للغاية. بالنسبة لمقياس التدفئة ، يكون السعر العام للمنزل أقل تكلفة من سعر الوحدة المركبة بشكل فردي لشقة واحدة.

تعتمد تكلفة الأجهزة على النوع والشركة المصنعة. يجب أن نتذكر أنه بالإضافة إلى شراء الجهاز نفسه ، سيتعين عليك إنفاق الأموال على تثبيته. بعد كل شيء ، يجب أن يتم التثبيت فقط بواسطة محترف. يجب أن أقول إن سعر عدادات التسخين يشمل ، بالإضافة إلى المعدات نفسها ، بعض المكونات: صمامات الإغلاق ، وصمام التحكم ، والفلتر. في المتوسط ​​\ u200b \ u200b التكلفة من 9000 روبل. إذا أضفنا تكلفة التثبيت إلى هذا ، يمكن أن يرتفع المبلغ إلى 20000 روبل.

من المربح للغاية شراء عدادات بكميات كبيرة: في نفس الوقت ، سيكون سعر عداد التدفئة أقل قليلاً. هذا ممكن ، على سبيل المثال ، إذا خطط سكان آخرون لتركيب هذه الوحدة في مدخل شققهم.

من الذي يجب أن يدفع ثمن تركيب مقياس حرارة المنزل المشترك

يعمل قانون الإسكان على إصلاح مشكلة الحفاظ على الممتلكات المشتركة لمبنى سكني. حسب الفن. 36 من قانون الإسكان للاتحاد الروسي ، كل هذا ينتمي إلى مالكي المباني الموجودة فيه على أساس الملكية المشتركة. يشمل تكوين العقار أيضًا الاتصالات الهندسية العامة للمنزل ، حيث يتم تثبيت عدادات الحرارة المستخدمة لتدفئة المنزل.

وفقًا لذلك ، يتحمل مالكو الشقق والمباني الأخرى في MKD جميع التكاليف المرتبطة بتركيب وصيانة الأجهزة. يعد تجهيز ODPU التزامًا قانونيًا ، لكن الإجراء يتطلب اتخاذ قرار بشأن التثبيت في اجتماع عام لأصحاب الشقق. قد يكون البادئ في مثل هذا الاجتماع هو المنظمة الإدارية أو المستأجرون أنفسهم.

كيفية تركيب عداد الحرارة في الشقة

أبسط حل لهذه المشكلة هو مقياس حرارة المنزل المشترك وتركيبه. سيسمح للمقيمين بالتوقف عن دفع تكاليف التدفئة التي لم يتم توفيرها لمنازلهم.

تكلفة عداد الحرارة لمبنى سكني ليست رخيصة (من 16 ألف روبل) ، ولكن إذا قمت بتوزيع المبلغ على عدد الشقق ، فلن يبدو ذلك مرتفعًا. والتوفير بعد التثبيت ، سيلاحظ المستأجرون ذلك على الفور. لن يتم دفع رسوم التدفئة وفقًا للمعايير المذكورة ، ولكن بناءً على الحقيقة. سيتم توزيع الدفعات الحرارية حسب مساحة كل شقة. إذا كان المنزل يحتوي على عداد منزلي مشترك ، فمن الممكن إعادة الأموال المدفوعة للتدفئة إذا كانت البطاريات باردة لبعض الوقت.

هل سيتمكن جميع سكان المنزل من تحمل مثل هذا العبء المالي؟ علاوة على ذلك ، يجب تعيين شخص لأخذ قراءات من العداد وإصدار إيصالات الشقة.

من أجل تثبيت عداد طاقة حرارية في مبنى سكني ، يجب عقد اجتماع مع الملاك ، وتسجيل القرار في المحضر ، ثم التقدم كتابيًا إلى شركة الإدارة مع طلب ربطه.

يسمح لك مقياس الطاقة الحرارية الفردي فقط بدفع المقدار الفعلي للحرارة التي تستهلكها. صحيح ، يمكن إضافة ملحق معين لتدفئة مناطق المنزل المشتركة (المدخل ، والسلالم ، وما إلى ذلك) إلى المبلغ المحسوب.

فحص عدادات الحرارة

عادة ، يتم بيع الأجهزة الجديدة بفحص أولي يتم إجراؤه في المصنع الذي يقوم بتصنيعها. والدليل على التحقق من عدادات الحرارة هو وجود ملصق خاص مطابق للسجل ، وختم خاص ، سواء على الأجهزة أو في المستندات المرفقة بها.

أثناء التشغيل ، يتم التحقق من عدادات التدفئة على حساب أصحاب الشقق مرة واحدة كل 4 سنوات ، لتنفيذه من الضروري الاتصال بعدد من المنظمات والمؤسسات:

• لفرع روستست ؛
• إلى شركة لديها السلطة المناسبة لإجراء التدقيق ؛
• إلى مركز خدمة الشركة المصنعة.

يأخذون قراءات من العداد بشكل مستقل للتدفئة بنفس طريقة العداد الكهربائي. في إيصال الدفع ، يشيرون إلى الاختلاف في القراءات ، ويضربونه في التعريفة المقررة ويسددون ، على سبيل المثال ، في أحد فروع سبيربنك. متلقي الدفع هو مؤسسة الإمداد الحراري. عدادات الحرارة - مزايا التثبيت ، فيديو مفصل:

جهاز تسخين دوامة

يمكن تركيب هذا العداد على الأنابيب الأفقية والعمودية. مبدأ العملية هو قياس سرعة وعدد الدوامات. أي أنه يمثل عقبة في طريق تدفق المياه ، حيث يدور الماء حول هذا العائق ونتيجة لذلك ، يتم إنشاء الدوامات. ليس حساسًا لمظاهر العوائق المختلفة ، مثل الصدأ والحجم وما إلى ذلك. يمكن أن يعطي هذا العداد قراءات غير صحيحة فقط في حالة وجود هواء في النظام.

مجموعة كاملة من جهاز تسخين دوامة:

• آلية العد
• إطار؛
• لوحات؛
• هدية الحرارة
• منقي.

أرز. 5 جهاز دوامة

يتم تركيب عداد الدوامة أفقيًا بين أنبوبين.

أنواع أجهزة التسخين الحراري

تشمل الأنواع الرئيسية لعدادات الحرارة ما يلي:

• مقياس سرعة الدوران أو ميكانيكي
• فوق صوتي.
• الكهرومغناطيسي؛
• دوامة.

وهناك أيضًا تصنيف حسب النطاق. على سبيل المثال ، الصناعية أو الفردية.

يعد مقياس الحرارة الصناعي للتدفئة جهازًا منزليًا مشتركًا (في المباني السكنية) ، ويتم تثبيته أيضًا في منشآت الإنتاج. يبلغ قطر هذه الوحدة 2.5 سم إلى 30 سم وتتراوح كمية سائل التبريد من 0.6 إلى 2.5 متر مكعب في الساعة.

جهاز التدفئة الفردي هو الوحدة التي يتم تركيبها داخل الشقة. ويختلف في أن قنواته ذات قطر صغير لا يزيد عن 2 سم وأيضًا نطاق كمية المبرد يصبح من 0.6 إلى 2.5 متر مكعب في الساعة. هذا العداد مزود بجهازين هما عداد الحرارة وعداد الماء الساخن.

توصيات لاختيار الجهاز وتركيبه

لحساب معدل التدفق المنخفض لسائل التبريد المستخدم لتدفئة الشقة بشكل صحيح ، يتم استخدام نوعين من عدادات الحرارة المنزلية:

• ميكانيكي (خلاف ذلك - مقياس سرعة الدوران) ؛
• فوق صوتي.

ملحوظة. يتم تحديد المعلمات الفنية لأجهزة القياس التجارية من قبل مهندسي التصميم بناءً على الحساب.

هذا ما تبدو عليه مقاييس سرعة الدوران

لفهم الفرق بينهما واتخاذ القرار الصحيح ، عليك أن تفهم قليلاً كيف يعمل مقياس الحرارة. يتكون من ثلاثة عناصر رئيسية تؤدي وظائفها:

1. مقياس التدفق الذي تتمثل مهمته في تحديد كمية المياه المتدفقة عبر قسم الأنبوب لكل وحدة زمنية. تحطم في خط أنابيب الإمداد.
2. مستشعرات درجة الحرارة للتدفق المباشر والعكسي (مزدوجات حرارية مقاومة).
3. كتلة الآلة الحاسبة الإلكترونية. عند استقبال الإشارات من أجهزة الاستشعار ومقياس التدفق ، يقوم الجهاز بحساب الحرارة المستهلكة وفقًا للصيغة المضمنة في البرنامج. تنعكس النتيجة على الشاشة ويمكن إرسالها إلى المورد عبر اتصال GSM أو الإنترنت.

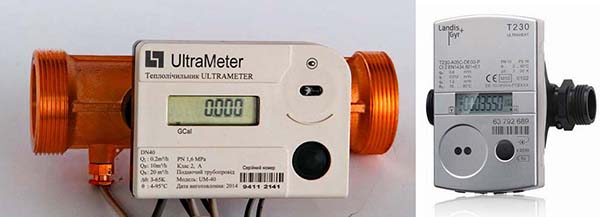

عدادات حرارية بالموجات فوق الصوتية مصممة للتركيب في الشقق

نقطة مهمة. عند إصدار المواصفات الفنية ، توصي منظمات الإمداد الحراري بشدة بتركيب عدادات حرارة فوق صوتية في الشقة. السبب ليس فقط الموثوقية والمتانة. لا يفكر المستأجرون عديمو الضمير إلا في كيفية خداع أي عدادات ، بما في ذلك العدادات الحرارية (على سبيل المثال ، التوقف بالمغناطيس).لا يسمح مبدأ تشغيل جهاز الموجات فوق الصوتية بالتأثير على القراءات بشكل غير قانوني.

عداد حرارة مرفق من ماركة دانفوس الاوروبية الشهيرة

من المستحيل عدم ذكر نوع آخر من أجهزة تحليل استهلاك الحرارة - الأجهزة العلوية المثبتة مباشرة على البطارية (ما يسمى بالمتناسبين). إنهم يحددون استهلاك الطاقة من خلال درجة حرارة سطح إطلاق الحرارة والهواء في الغرفة ، ما عليك سوى وضع المعلمات التقنية للرادياتير في ذاكرة الجهاز مسبقًا.

تُستخدم المتناسبات على نطاق واسع في أوروبا الغربية ، لكن لم يتم الطلب عليها بعد في منطقة ما بعد الاتحاد السوفيتي بسبب التناقض في التشريعات. ومع ذلك ، في المدن الكبيرة ، تم بالفعل اكتساب بعض الخبرة في الاستخدام الناجح لمقاييس الحرارة هذه ، كما هو موضح في الفيديو:

كما ذكرنا سابقًا ، يتم تنفيذ تركيب عداد الطاقة الحرارية من قبل موظفي شركة مرخصة. يمكنك فقط التحكم في عملهم ، مع العلم أن مقياس التدفق يوضع على خط أنابيب الإمداد ، وأن المستشعرات تقطع خطوط الإمداد والعودة. علاوة على ذلك ، في النماذج الجديدة يوجد مستشعر واحد فقط - لخط العودة ، ومقياس درجة حرارة العرض مدمج في مبيت مقياس التدفق.

كقاعدة عامة ، لا تحتاج عدادات الحرارة الحديثة إلى مراقبة أقسام القياس (أنابيب مستقيمة بطول معين قبل وبعد الجهاز).

استنتاج

لذلك ، بناءً على ما سبق ، نفرد الحالات التي يمكن فيها تثبيت عدادات الحرارة على الشقة:

1. في الاتحاد الروسي ، سيكون من الضروري مراعاة متطلبات التشريع وتنظيم التحكم في استهلاك الحرارة في جميع الشقق والمباني الأخرى في نفس الوقت.
2. من الناحية الفنية ، لن يتسبب التثبيت في المباني الجديدة في حدوث مشاكل ، حيث يتم توفير التوزيع الأفقي للتدفئة المركزية للمساكن ، المتصلة برافعة مشتركة ثنائية الأنابيب.
3. في الأنظمة القديمة ذات الأسلاك الرأسية ، من الضروري وضع عداد على المدخل (مسموح به في أوكرانيا) أو على كل مشعاع. هناك طريقة أكثر جذرية لحل المشكلة وهي الاتحاد مع الجيران ، وطلب مشروع وإعادة بناء شبكة التدفئة من أجل تحويل الأسلاك إلى أفقي.

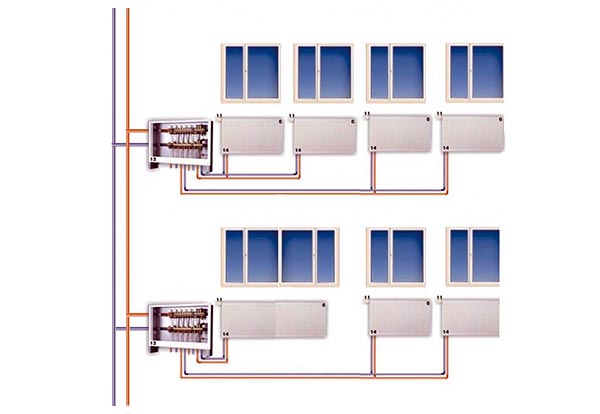

يعتبر الإدخال المنفصل لكل شقة مثاليًا لتركيب عدادات الحرارة (يتم وضعها في خزانة مشتركة جنبًا إلى جنب مع المجمع)

الجانب الرسمي من المشكلة أصعب بكثير من حله من الجانب التقني ، وبغض النظر عن بلد الإقامة. ستبدأ الشركات والمسؤولون الذين يُحرمون من إمكانية التخصيب غير القانوني لأنظمة التدفئة في وضع كل أنواع العوائق. ومن هنا تأتي النصيحة: ادرس التشريع بعناية ، واستشر محامياً ، واستخدم المستندات ، وليس الكلمات ، لتأكيد أي حقيقة.
