كيفية تركيب مضخة إضافية على موقد VAZ 2110
في موسم البرد ، يفكر جميع السائقين تقريبًا في كفاءة الموقد في سيارتهم. هناك عدد كبير من السيارات لا يوفر فيها الموقد أفضل تدفئة داخلية أثناء تباطؤ المحرك. تم حل هذه المشكلة بنجاح عن طريق تثبيت مضخة إضافية على موقد VAZ 2110. دعونا نحاول معرفة نوع المضخة وكيف يتم تثبيتها؟
لماذا تحتاج إلى مضخة إضافية
إذا كنت مالك هذه السيارة ، فمن المحتمل أن تلاحظ أنه لا يمكن ملاحظة الهواء الساخن من المخمدات إلا عندما تصل سرعة المحرك إلى 2000 دورة في الدقيقة على الأقل.
عند التشغيل في وضع الخمول ، تقوم مروحة السخان بنفث الهواء الدافئ فقط. الشيء هو أن سرعة دوران المادة المانعة للتجمد في جميع أنحاء نظام التبريد تعتمد على سرعة دوران المضخة التقليدية ، وكلما زادت سرعة الدوران ، زادت درجة حرارة الأنابيب الموجودة في المبرد.
يتم حل المشكلة عن طريق تركيب جهاز ميكانيكي خاص - مضخة إضافية تسرع دوران المبرد وتساعد في الحفاظ على درجة الحرارة الداخلية حتى عندما يكون المحرك في وضع الخمول.
للوهلة الأولى ، يبدو أن مثل هذا النظام قد ابتكره حرفيو المرآب العاديون الذين جعلوا حياتهم أسهل من خلال محاولة عدم تغيير جذر تصميم النظام. ومع ذلك ، ليس هذا هو الحال ، لأن هذه التكنولوجيا تستخدم منذ فترة طويلة بنجاح حتى من قبل العلامات التجارية العالمية مثل BMW أو حتى مرسيدس بنز.
كيف يتم تركيب مضخة إضافية؟
قبل أن تبدأ العمل ، تحتاج إلى شراء كل ما تحتاجه. تشمل هذه القائمة:
- مضخة كهربائية من سيارة غزال. سيكون هو نفس المضخة.
- مرحل تكون فيه جهات الاتصال مفتوحة بشكل طبيعي. يعتبر مرحل بدء التشغيل من VAZ 2108 مثاليًا لهذا الغرض.
- المشابك للخراطيم بكمية لا تقل عن 5 قطع.
- خرطوم مقوى. يجب ألا يقل طول القطعة عن متر واحد (مع وجود هامش).
الآن استنزف التجمد من المبرد وكتلة الأسطوانة. بالمناسبة ، هذه فرصة رائعة لتغيير مضاد التجمد ، إذا لزم الأمر ، لذلك يمكن تضمين مضاد تجمد جديد في القائمة أعلاه.
لزيادة كفاءة المضخة ، قم بإزالة المسامير الأربعة من المضخة وإزالة الغطاء العلوي. يوجد بالداخل حشية يجب معالجتها بشكل صحيح باستخدام مادة مانعة للتسرب ووضعها معًا. ومع ذلك ، الآن ، يجب تثبيت الجسم بمسامير طويلة وصواميل. لذلك سوف تضمن أفضل إحكام للمضخة المستقبلية.
يتم اختيار موقع المضخة من قبل السائق نفسه. في هذه الحالة ، هناك مطلب رئيسي واحد فقط: يجب توصيل المضخة تمامًا بالخرطوم الذي يؤدي إلى مشعاع الموقد. خلاف ذلك ، قد تتلف المضخة.
هناك ما يكفي من الأزرار لتركيب المضخة تحت الغطاء ، لذلك يجب ألا تكون هناك مشاكل في وضع المضخة.
الآن يبقى الشيء الأكثر أهمية - لتشغيل المضخة الإضافية. سيتم إمداد الطاقة من صمام إعادة التدوير ، لذلك ستكون الدائرة على النحو التالي:
- افصل الأسلاك البيضاء والصفراء الزرقاء من صمام إعادة التدوير. يتم توصيل السلك الأول برقم اتصال الترحيل 85 ، والثاني بالاتصال بـ 30. يجب أيضًا توصيل السلكين 30 و 86 بوصلة توصيل.
- رقم الاتصال 87 متصل بسلك المضخة نفسها. للتحقق من تشغيل المضخة ، ما عليك سوى النقر فوق الزر. كل شيء آخر يحتاج فقط إلى التوصيل بالأرض. إذا دار ، فسيتم كل شيء بشكل صحيح.
قم بتوصيل جميع الخراطيم باستخدام مادة مانعة للتسرب. بعد الانتهاء من العمل ، قم بملء مانع التجمد وتحقق من عمل المضخة. يجب إصلاح التسريبات التي تم العثور عليها. هذا هو مدى سهولة تثبيت مضخة إضافية من غزال على سيارة VAZ 2110.
كهرباء
قبل توصيل مضخة إضافية بموقد Gazelle ، يجب مراعاة مخطط التوصيل للمراجعة. هناك عدة خيارات. تتمثل إحدى أبسط الطرق في إحضار الزر إلى موضعين في داخل السيارة. الأمر بسيط: تشغيل / إيقاف. على سبيل المثال ، البرد - يمكنك تشغيله ، الحرارة - أوقف تشغيله.
هذه طريقة سهلة ولها ناقص. إذا نسيت إيقاف تشغيل المضخة الإضافية ، فعندئذٍ في المرة التالية التي تبدأ فيها تشغيل السيارة للتسخين من مفتاح الإنذار ، ستبدأ المضخة وتستقبل الحرارة من المحرك البارد. سيؤدي ذلك إلى زيادة وقت إحماء المحرك.
يوصي المحترفون باستخدام طريقة معقدة ولكنها أكثر فعالية. سيكون هناك نظام تحكم مزدوج. تم تصميم هذا الزر فقط للتشغيل في فصل الشتاء وإيقاف تشغيله مع حلول فصل الربيع. يتم ذلك حتى لا تعمل المضخة وقتًا إضافيًا.
عند تشغيل الزر ، سيتم تشغيل / إيقاف تشغيل مضخة السخان الإضافية لموقد Gazelle تلقائيًا عند بدء تشغيل المحرك وقيادة السيارة. بالنسبة لهذه الدائرة ، ستحتاج إلى مرحل ثنائي الموضع. تتمتع المضخة بقوة معينة ، لذلك يحتاج المرحل إلى تيار 3 أ.
افعل ذلك بنفسك لتركيب مضخة إضافية في السيارة
في كثير من الأحيان يكون الجو باردًا في الشتاء في السيارات الروسية. يمكنك إنشاء ظروف أكثر راحة عن طريق تركيب مضخة إضافية.
للأسف ، العديد من السيارات ، بغض النظر عن الشركة المصنعة ، لا تصمد أمام أي انتقادات في الظروف الروسية القاسية فيما يتعلق بإمدادات الحرارة الداخلية. ببساطة ، نشاط الموقد لا يبرر الآمال الموضوعة عليه ، وفي السيارة ، مع وجود شارع كبير ناقص ، يكون الجو باردًا ببساطة. ولكن اتضح أن كل شيء قابل للإصلاح وبأيديهم. الشيء الرئيسي هو أن يكون لديك رأس على كتفيك وتعليمات للاستخدام.
تحديث نظام التدفئة للسيارة هو تركيب مضخة كهربائية إضافية. ضع في اعتبارك مثال الطراز العاشر VAZ ، حيث يشتكي أصحاب هذه السيارات في أغلب الأحيان من نقص الحرارة الكافية في سياراتهم ، خاصةً عندما يكون المحرك في وضع الخمول. للعملية تحتاج:
1. مضخة كهربائية من شركة Gazelle. هذا النموذج هو الأنسب لهذا الدور كمنفاخ حراري إضافي في المقصورة. إنها مضخة طرد مركزي بسيطة يتم فيها إلقاء تدفق السوائل من المركز إلى المحيط عن طريق الشفرات.
2. التتابع. من الأفضل أن تأخذ بداية أو تتابع الإشعال ، حيث تكون جهات الاتصال مفتوحة بشكل أفضل.
3. قطع صغيرة من الألمنيوم وخرطوم مقوى.
4. المبرد بحجم لا يقل عن لترين.
5. المشابك ، ست قطع كافية.
عملية تركيب المضخة
قبل بدء العمل نقوم بتبريد المحرك بطريقة طبيعية. ثم صفي المبرد في وعاء نظيف. ما زلنا بحاجة إليه ، لذلك علينا أن نقلق بشأن نظافته.
بعد هذا الإجراء ، نأخذ مضخة جديدة ، ونفك البراغي الأربعة من الجانب الذي تقف فيه المكره.
يتم تشحيم حشية مصنوعة من مادة مطاطية ، والتي توجد في هذا المكان ، بمادة مانعة للتسرب تقليدية.
بعد ذلك ، نقوم بإعادة تجميع المضخة ، ولكن بدلاً من المسامير التي تم إزالتها ، نقوم بتثبيت مسامير رفيعة ممدودة للصواميل. فقط هذا النهج يوفر أفضل إحكام للمفصل.
- الخطوة التالية هي تحديد موقع المضخة الكهربائية الإضافية. هناك عدة احتمالات لهذا:
- - على مسمار خزان الغسالة ؛
- - على دبوس شعر بالقرب من البطارية ؛
- - مثبتات Shumkov القياسية الموجودة على درع المحرك.
عادة ما يفضلون النهج القياسي الموصوف في التعليمات المرفقة بالمضخة الكهربائية ، أي الخيار الثاني. لذلك ، يجب وضع المضخة بطريقة تجعل أنبوبها الفرعي الأفقي يتجه نحو الكتلة ، والتي يجب أن يتم فك مشبك تثبيت الحديد من أجلها.

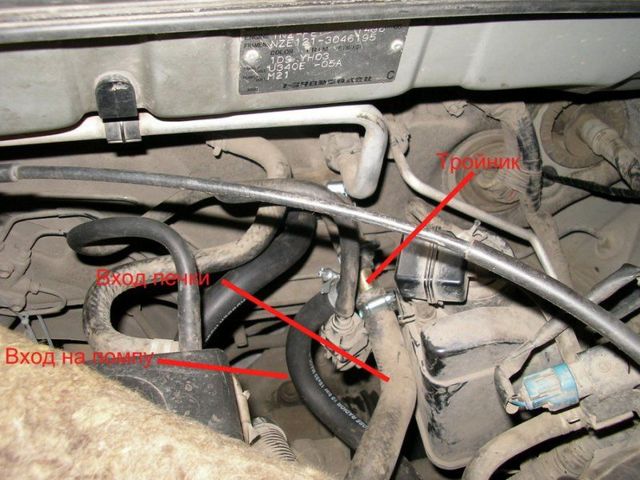

الخطوة التالية ، بعد تركيب المضخة في الموضع المحدد ، هي تركيب الخراطيم.للقيام بذلك ، نقوم بإزالتها من الموقد ومن الأنبوب الخارج من أسفل المجمع. بعد ذلك ، نأخذ خرطومًا مقوى بطول كافٍ ، ونجربه في مكانه. الشيء الرئيسي هو أنه يجب أن يصل إلى أنبوب المضخة من الأنبوب النحاسي المتشعب بدون مكامن الخلل والضغوط.
لتثبيته على الأنبوب من أسفل المجمع ، تحتاج أولاً إلى تثبيت زاوية محول عليه (حتى لا ينحني الخرطوم) بقطعة صغيرة من الخرطوم (10 سم على الأقل) ، ونصلح الهيكل بالمشابك ( 4 قطع مطلوبة).
تعتبر عملية توصيل المضخة بخرطوم الموقد أسهل بكثير ، لأنها لا تتطلب تركيب محولات ، فقط قم بتمديد الحجم المطلوب وقم بإجراء الاتصال. اربط أيضًا بالمشابك (2 قطعة).
من أجل إصلاح كل شيء أخيرًا ، يوصى بوضع أنبوب مموج من الألومنيوم على الخراطيم المثبتة في منطقة مشعب العادم حتى لا تذوب الخراطيم من الهواء الساخن.
أخيرًا ، نصلح كل شيء وننتقل إلى توصيل كهربائيين.

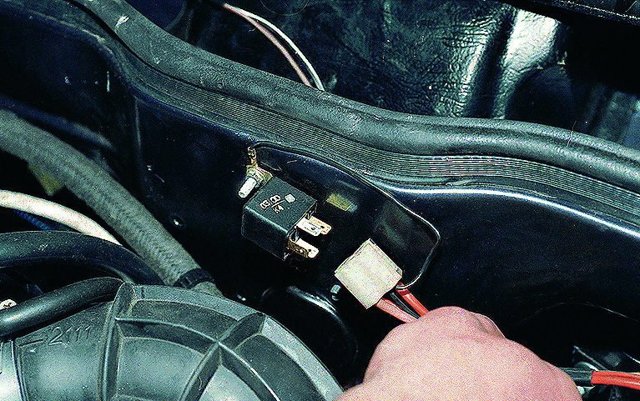

عند تثبيت المضخة ، يجب تأريض السلك الأرضي للملف ، وسلك الطاقة الخاص بالمرحل متصل بسلك المضخة ، ويتم تمرير الموجب من التتابع عبر المصهر ، المتصل بالبطارية زائد. نقوم بسحب عنصر التحكم من التتابع زائد إلى زر البدء في الصالون جنبًا إلى جنب مع البطارية الإضافية. يتم وضع الزر الموجود في المقصورة في أي مكان مناسب.
الخطوة الأخيرة هي اختبار المضخة في العمل. للقيام بذلك ، تحتاج إلى إعادة التجمد إلى وطنك ، وإذا لزم الأمر ، قم بإضافة المزيد ، ابدأ تشغيل المحرك وانتظر قليلاً حتى يسخن المحرك. ثم ، باستخدام الزر ، ابدأ بمضخة إضافية.
أي مضخة موقد من الأفضل أن تختار
بادئ ذي بدء ، المضخة نفسها هي أهم عنصر. في السوق ، هناك طلب كبير على مضخة موقد GAZelle ، لأنها رخيصة ومعقولة التكلفة. ومع ذلك ، فإن الحل له العديد من العيوب الخطيرة (الضوضاء أثناء التشغيل ، ارتفاع استهلاك الطاقة ، متوسط الموارد).
اتضح أنه حتى مع الأخذ في الاعتبار حقيقة أن مضخة سخان Gazelle غير مكلفة ، يوصي الخبراء بالتفكير في مضخة BOSCH إضافية لسيارة ركاب.
اعتمادًا على المضخة التي تم اختيارها والآلة التي تم تثبيتها عليها ، قد يكون من الضروري شراء مرحل ذي 4 سنون ، ومفتاح تبديل 3 سنون ، بالإضافة إلى الأسلاك والمحطات والتمويجات والخراطيم والمشابك والمسامير والمثبتات و حتى المواد المانعة للتسرب.
على سبيل المثال ، هناك حاجة إلى مادة مانعة للتسرب إذا تم تركيب مضخة موقد Gazelle على VAZ 2114. نضيف أيضًا أن المضخة من GAZelle تحتاج إلى مزيد من التحديث ، في حين أن مضخة BOSCH الإضافية أسرع وأسهل في التركيب.
تلخيص لما سبق
بالنظر إلى المعلومات المذكورة أعلاه ، يتضح أن المضخة الكهربائية للموقد هي حل بسيط ومناسب إلى حد ما يسمح لك بزيادة الراحة والأمان عند تشغيل السيارة.
من الناحية العملية ، بعد تثبيت مثل هذه المضخة ، من الممكن تسخين الداخل بشكل أسرع ، وهو أمر مهم عند القيام برحلات قصيرة لمسافات قصيرة أو أثناء القيادة بسرعة على الطريق السريع في الشتاء. تسخن النظارات بشكل أسرع وتتعرق بشكل أقل أثناء الرحلة ، فمن الأسهل والأسرع إزالة الثلج والجليد منها ، وما إلى ذلك.
بالنسبة لاختيار المضخة نفسها وتركيبها ، فإن مضخة GAZelle الإضافية مطلوبة ، ويرجع ذلك أساسًا إلى انخفاض تكلفتها. في نفس الوقت ، نحن لا نتحدث عن الجودة.
في المقابل ، يعتبر التناظرية الأكثر تكلفة من شركة BOSCH الألمانية أفضل بشكل ملحوظ من حيث الجودة من الحل المحلي. من بين المزايا الرئيسية ، يميز عشاق السيارات بين سهولة التركيب وعدم وجود ضوضاء أثناء التشغيل ، وضيق أفضل ، وما إلى ذلك.
أخيرًا ، نلاحظ أن المضخة الإضافية VAZ 2109 أو 2114 أو على سيارة أجنبية اقتصادية يمكن أن تزيد بشكل كبير من مستوى الراحة ، وتوفر عند تسخين السيارة ، إلخ. إذا تم التثبيت بشكل صحيح وكانت المضخة تعمل بشكل صحيح ، فسوف يسخن الجزء الداخلي بشكل أسرع من نظام التدفئة القياسي.
الشيء الوحيد هو أنه يجب عليك التحقق بشكل دوري من إحكام نظام التبريد ، لأنه حتى العناصر القياسية يمكن أن تتسرب. إذا كنا نتحدث عن عناصر إضافية غير قياسية ، في هذه الحالة ، تتطلب المفاصل تحكمًا منفصلاً.
