أنواع وجهاز وتركيب سخان سقف يعمل بالأشعة تحت الحمراء

تركيب سخانات غاز تعمل بالأشعة تحت الحمراء

إذا كان الجهاز يعمل بواسطة أسطوانة غاز أو كانت حاوية الغاز بداخله (سخانات غاز الشوارع على شكل فانوس) ، فيجب مراعاة جميع احتياطات السلامة عند العمل بالغاز. مطلوب نظام تهوية جيد ، مثل

تبقى منتجات احتراق الغاز في الغرفة

مطلوب نظام تهوية جيد ، مثل تبقى غازات الاحتراق في الغرفة.

عند التثبيت ، تأكد من مراعاة متطلبات الوضع الآمن للشعلات لتجنب مخاطر نشوب حريق.

مع مراعاة جميع قواعد التثبيت ، يمكنك إنشاء نظام تدفئة مستقل موثوق به وتقليل تكاليف التدفئة بشكل كبير.

هنا سوف تتعلم:

السخانات التي تعمل بالأشعة تحت الحمراء قادرة على خلق جو مريح مع الحد الأدنى من تكاليف العمالة والتكاليف المالية. إنها مدمجة وآمنة وفعالة ويمكن استخدامها في الغرف لأغراض مختلفة. تركيب سخان الأشعة تحت الحمراء ليس بالأمر الصعب ، حتى المعلم المبتدئ يمكنه التعامل معه ، لكنه يعرف بالفعل كيفية حمل الأدوات بين يديه. في هذا الاستعراض ، سننظر في جميع التفاصيل الدقيقة لأعمال التثبيت.

الأدوات والمواد اللازمة

من أجل تثبيت سخان الأشعة تحت الحمراء بسرعة وسهولة على السقف ، ستحتاج إلى الأدوات التالية:

1. حفر أو مفك البراغي (حفر ثقوب للسحابات).
2. كماشة (لتقصير الأسلاك).
3. مفك البراغي المؤشر (تحديد المرحلة والصفر).
4. كاشف معادن (اختياري ، يستخدم للبحث عن الأسلاك والأشياء المعدنية في الحائط ، حتى لا تصطدم بهذه الأشياء عن طريق الخطأ عند حفر الثقوب.يمكنك صنع جهاز الكشف عن المعادن بنفسك من وسائل مرتجلة.
5. قلم رصاص بسيط وشريط بناء (ضع علامة على نقاط التثبيت على الحائط).

بالنسبة للمواد الإضافية ، لتركيب وتوصيل سخان الأشعة تحت الحمراء ، قد تحتاج إلى:

1. قابس كهربائي قابل للفصل.
2. كبل نحاسي ثلاثي النواة ، مقطع 2.5 مم.
3. حوامل الحائط (يتم شراؤها حسب الحاجة ، حيث يتم تضمين حوامل السقف فقط).

بعد جمع كل قائمة المواد والأدوات اللازمة ، يمكنك المتابعة لتركيب وتوصيل السخان.

أين وكيف يتم تركيب سخان الأشعة تحت الحمراء؟

يعتمد موقع سخان الأشعة تحت الحمراء على نوعه وخطة التسخين. يمكن تثبيته على السقف ، على الحائط ، بمنحدر أو بدونه.

أمان

تذكر أن تركيب سخانات الأشعة تحت الحمراء يعمل بالكهرباء

لذلك ، من المهم توخي الحذر قدر الإمكان واتباع قواعد السلامة:

1. لا تقم أبدًا بتثبيت السخان بالقرب من الأشياء القابلة للاشتعال.
2. يجب تشغيل الأسلاك فوق ركيزة غير قابلة للاحتراق.
3. يجب ألا تلمس السحابات عنصر التسخين.
4. لا تقم بتركيب أجهزة بقوة تزيد عن 800 وات لمبنى أو شقة سكنية.
5. لا تقم بتوصيل السخان بالتيار الكهربائي حتى اكتمال التثبيت.

للحصول على أفضل استخدام للسخان في منزلك ، ضعه بالقرب من المواد ذات معدل امتصاص الحرارة المرتفع ، مثل الخشب والسجاد والجدران الحجرية. في

لا تقم بتثبيت السخان بالقرب من الأسطح العاكسة ، فهذا سيقلل من كفاءة الجهاز.

يجب أن يكون سطح التركيب قويًا بدرجة كافية ، حيث يمكن أن يصل وزن بعض السخانات إلى 28 كجم ، على الرغم من أن العديد منها بالطبع أخف وزنًا.

الموقع والارتفاع عن الأرض

أحد المتطلبات المهمة لتركيب سخان الأشعة تحت الحمراء هو المسافة إلى رأس الشخص ، خاصة في مناطق العمل ، حيث يقضي الشخص الكثير من الوقت بلا حراك تقريبًا. يجب ألا تقل هذه المسافة عن 1.5 - 2 متر. في الواقع ، يتم تحديده من خلال قوة سخان معين. إذا كانت قوتها تصل إلى 800 واط ، فيمكن وضعها على مسافة 70 سم من جسم الإنسان. إذا كانت الطاقة 1-1.5 كيلو واط ، فإن المسافة المسموح بها تبدأ من متر واحد. تحدد تفاصيل الغرف المختلفة ميزات تركيب السخان والترتيب الأمثل للأجهزة. مكان وضع السخان:

غرفة
مكان موصى به
غرفة نوم
منطقة فوق اللوح الأمامي بحيث يكون من السرير على الأقل معرضًا للأشعة تحت الحمراء.
مطبخ
يوصى بتركيب السخان بحيث يتم توجيه أشعته نحو النافذة ، المكان الذي يتدفق فيه الهواء البارد من الشارع إلى الغرفة.
حمام
في السقف ، إذا كان هذا هو مصدر الحرارة الوحيد في الغرفة ، أو مقابل منطقة صغيرة يزورها الأشخاص غالبًا ، إذا كان سخان الأشعة تحت الحمراء يعتبر مصدرًا إضافيًا للحرارة.
الرواق
على السقف مشيرا إلى الأرض. يبقى دافئًا ويجف بسرعة كبيرة. وينطبق الشيء نفسه على الأحذية - فهي تجف أيضًا بسرعة وتبقى دافئة.

ومع ذلك فمن المهم تنظيفها حتى لا تفرط في الجفاف وبالتالي تفسدها.

عند تسخين المناطق الخارجية ، من المنطقي تركيب عدة أجهزة في وقت واحد ، بحيث تصل الأشعة تحت الحمراء إلى معظم سطح الجسم. يمكن أن توفر سخانات الأشعة تحت الحمراء ظروف درجات حرارة مختلفة في مناطق معينة من الغرفة. للقيام بذلك ، يتم تثبيت العديد من الأجهزة ذات السعات المختلفة في نفس الغرفة.

القادم بوست

هذا مثير للاهتمام: كيفية تثبيت الموقد بشكل صحيح في سطح العمل: ضع النقاط

تصميم ومبدأ العملية

مبدأ تشغيل معدات الأشعة تحت الحمراء ليس معقدًا. تساهم الكهرباء في تسخين عنصر التسخين ، الذي يقوم بتسخين لوحة إشعاع حراري خاصة تنبعث منها الأشعة تحت الحمراء.

يشمل هيكل الجهاز:

• الجسم (في تعديلات منفصلة) ؛
• عنصر التسخين؛
• باعث.
• العاكس؛
• التركيبات والأسلاك الكهربائية.
• جهاز التحكم.

إذا كانت هناك حالة ، فغالبًا ما تكون معدنية. النماذج بدون غلاف مصنوعة من فيلم أو زجاج مقاوم للحرارة. توجد عناصر التسخين داخل الفيلم. تحتوي الأجهزة الزجاجية على زوج من الألواح 4 مم مرتبطة ببعضها البعض.

يمكن أن يكون ما يلي بمثابة عنصر تسخين في أجهزة الأشعة تحت الحمراء:

• السجلات.
• عناصر التسخين
• حلزونات من النوع المغلق أو المفتوح ؛
• موصلات الكربون
• مصابيح الهالوجين بالأشعة تحت الحمراء أو الكوارتز.

العاكس مصنوع من معدن مقاوم للحرارة بخصائص عاكسة جيدة. هذا عادة ما يكون 120 ميكرون احباط. يتم وضع مادة عازلة بين الجسم والرقائق. عادةً ما يكون سخان الأشعة تحت الحمراء مجهزًا بمنظم طاقة لتحديد وضع التسخين المناسب.

معلومات مهمة حول تشغيل سخانات الأشعة تحت الحمراء

يحتوي جهاز سخانات الأشعة تحت الحمراء على تسخين منطقة ونقطة. يظهر مخطط توصيل هذا الجهاز في الصورة التالية: واحد.

قبل البدء في العمل ، سوف تحتاج إلى إعداد أدوات التثبيت وخطة المنزل. الأدوات هي كما يلي:

• ثقب.
• مفك براغي؛
• الروليت.
• مجموعة مفك البراغي؛
• كماشة.

الشكل 1. مخطط توصيل سخان سقف يعمل بالأشعة تحت الحمراء بثرموستات.

قبل البدء في التثبيت ، ستحتاج إلى جمع معلومات كاملة عن المنزل ، والتي على أساسها سيتم رسم مخطط اتصال للتثبيت. تحديد مساحة وحجم جميع الغرف ، ومعرفة خصائص العزل الحراري ، وهياكل النوافذ ، وما إلى ذلك.

سوف تحتاج إلى قياس الجهد في الشبكة عند أعلى حمل ممكن على منظم الحرارة. للقيام بذلك ، تحتاج إلى تشغيل أكبر عدد ممكن من الأجهزة الكهربائية المختلفة في نفس الوقت. يجب أن يكون الجهد حوالي 220-230 فولت مع انحراف لا يزيد عن 10-20٪.

إذا كان هناك انحراف أكبر ، فاستخدم المثبتات. ستحتاج بالتأكيد إلى مخطط اتصال فردي ، حيث تحتاج إلى مخطط منزل. إذا لم يكن هناك شيء ، ارسمه بنفسك. فيما يلي مثال لحساب منزل خاص قياسي.

اختيار المكان المناسب

إن أهم مطلب عند تركيب لوحة الأشعة تحت الحمراء هو المسافة إلى رأس الشخص. هذا صحيح بشكل خاص في مناطق العمل حيث يبقى الناس في وضع واحد لفترة طويلة.

يجب أن تكون المسافة 1.5-2 متر على الأقل ، كل هذا يتوقف على قوة الجهاز. إذا كان أقل من 800 واط ، يمكن وضع الجهاز على مسافة 70 سم.إذا كانت المؤشرات 1-1.5 كيلو واط ، فإن الفجوة الدنيا هي 1 متر. تحدد تفاصيل الغرف المحددة عددًا من ميزات التثبيت للهياكل والتخطيط الأمثل لوضعهم. يتم عرض الموقع الموصى به للجهاز في كل غرفة بشكل واضح في الجدول:

قواعد التثبيت

وجد العديد من مالكي المنازل أنفسهم في موقف تتدخل فيه البطاريات في وضع الأدوات المنزلية الكبيرة في الغرفة. سيسمح تثبيت سخان الأشعة تحت الحمراء على السقف بتجنب مثل هذه المشكلة.

لا يجذب هذا الجهاز الكثير من الاهتمام ، ولكنه في نفس الوقت يسمح لك بتحقيق تدفئة موحدة للمساحة في الغرفة.

يتم تركيب السخانات مع وضع العزل الحراري والتشطيب. نتيجة لذلك ، المعدات غير مرئية تقريبًا.

لن يكون التثبيت صحيحًا إلا إذا تم استيفاء الشروط التالية:

• من الباعث إلى العناصر الداخلية والجدران والمآخذ الكهربائية والمفاتيح والشخص ، يتم ملاحظة مسافة آمنة ؛
• أثناء التثبيت ، يتم استخدام الأقواس الخاصة والخطافات والمسامير ؛
• مواد السقف مقاومة للحرارة.

يعد التثبيت الفعال شرطًا مهمًا للتثبيت الصحيح لمعدات الأشعة تحت الحمراء. سخانات منفصلة مثبتة على الشماعات

في هذه الحالة ، تتم إزالة الغطاء من الجهاز ، ويتم إرسال المعلقات إلى الأخاديد. بعد ذلك ، يتم إرجاع الغطاء مرة أخرى ، ويتم وضع الجهاز في مكانه.

للتأكد من صحة أعمال التركيب ، من الضروري توصيل كبل كهربائي بالأرض بالكتلة بالطرف. قبل توصيل الجهاز ، من الضروري وضع الكحول عليه ، وفقط بعد أن يجف السطح ، قم بتوصيل الجهاز بالشبكة. علاوة على ذلك ، يجب أن يعمل السخان بدون توقف لبضع ساعات (لتبخير مادة التشحيم من الشركة المصنعة).

مقارنة مع أنواع أخرى من معدات التدفئة

أجهزة التدفئة المتنافسة (البطاريات ، المسخنات الحرارية ، سخانات المروحة ، مبردات الزيت) تهدف في المقام الأول إلى تسخين الهواء.
عندها فقط ينقل الهواء الدافئ الحرارة جزئيًا إلى الأشياء والأشخاص المحيطين.

هذه الطريقة لها عدد من العيوب:

1. نتيجة لتسخين البيئة ، يحدث "التقسيم الطبقي للهواء". في نفس الوقت يتراكم الهواء الدافئ في الجزء العلوي من الغرفة والهواء البارد في الأسفل. هذا العيب ملحوظ بشكل خاص إذا تم استخدام البلاط كغطاء للأرضية.
2. يشكل الهواء الممزوج والدافئ والبارد تيارات حرارية ، مما يخلق مسودات في الغرفة.
3. تدفئة الغرفة بطيئة للغاية.

في جميع النقاط المذكورة أعلاه ، تتفوق سخانات الأشعة تحت الحمراء على منافسيها.

المميزات والعيوب

تتميز سخانات السقف بعدد من المزايا المهمة ، منها:

• الربحية
• زيادة نقل الحرارة
• مستوى ضوضاء منخفض
• الحكم الذاتي؛
• لا توجد مشكلة في امتصاص الأكسجين ؛
• لا تنبعث منها روائح كريهة ؛
• أحجام صغيرة
• لا حاجة لأعمال التصميم ؛
• من الممكن تثبيته بنفسك (على الرغم من أن البائع ربما يفرض التثبيت الخاص به) ؛
• يمكن التثبيت على الأسقف المعلقة ؛
• سهولة الإدارة.

بالإضافة إلى مزايا أجهزة الأشعة تحت الحمراء ، هناك أيضًا عيوب:

• احتمال ارتفاع درجة الحرارة أثناء الاستخدام المطول ؛
• تكلفة كبيرة
• المعدات الثابتة.

العملية الرئيسية

تعليق الهيكل

تحتاج أولاً إلى تحديد موقع تثبيت سخان الأشعة تحت الحمراء في المنزل (أو الشقة). كما قلنا أعلاه ، يمكن وضع العلبة على السقف وعلى الجدران ، اعتمادًا على التفضيلات الفردية للمالكين.

بادئ ذي بدء ، تحتاج إلى تحديد أماكن تثبيت السحابات بنفسك. للقيام بذلك ، استخدم شريط قياس يقيس نفس المسافة من السقف إلى المنطقة المحددة. يوصى أيضًا باستخدام مستوى المبنى ، والذي يمكنك من خلاله ضبط الأقواس بالتساوي في مستوى أفقي.

بعد وضع العلامات ، انتقل إلى الحفر. إذا كان السقف (أو الجدار) مصنوعًا من الخشب ، فقم بحفر ثقوب باستخدام مثقاب. إذا كان عليك التعامل مع الخرسانة ، فلا يمكنك الاستغناء عن المثقاب. من الضروري دفع المسامير في الفتحات التي تم إنشاؤها والمسمار بين الأقواس ، وبعد ذلك يمكنك تثبيت سخان الأشعة تحت الحمراء في مكانه.

نلفت انتباهكم إلى حقيقة أن تصميم الوحدة مختلف. تحتوي بعض المنتجات على أدلة مثبتة بين قوسين

أبسط خيار هو سلاسل مثبتة في السقف (حاملات خاصة تتشبث بها). في السوق أيضًا ، يمكنك رؤية سخانات الأشعة تحت الحمراء على الساق ، والتي يتم وضعها ببساطة على الأرض.

أعمال التركيبات الكهربائية

كما قلنا في البداية ، سيتم تنفيذ عملية توصيل سخان الأشعة تحت الحمراء بالشبكة باستخدام جهاز التحكم في درجة الحرارة.

تحتاج أولاً إلى توصيل جهات اتصال القابس الكهربائي القابل للطي بكتل أطراف الترموستات المثبتة في علبة المنتج. كل "مقبس" له التسمية الخاصة به: N - صفر ، L - المرحلة. وتجدر الإشارة إلى أن كلا المحطتين الصفري والمرور هما على الأقل اثنان لكل منهما (من الشبكة إلى المنظم ومن المنظم إلى المدفأة). كل شيء بسيط للغاية - يمكنك تجريد الأسلاك وإدخالها في المقاعد حتى تنقر (أو تشد البراغي). تأكد من اتباع الترميز اللوني للأسلاك حتى يكون الاتصال صحيحًا.

لاهتمامكم مخططات الاتصال الصحيح:

كما ترون ، فإن توصيل سخان الأشعة تحت الحمراء من خلال منظم الحرارة أمر بسيط للغاية ، والشيء الرئيسي هو عدم الخلط بين الأسلاك وشدها بعناية في الكتل الطرفية.

فارق بسيط للغاية هو الاختيار الصحيح لموقع المنظم. لا تقم بتثبيت المنتج بجانب السخان ، مثل في هذه الحالة ، سيؤثر دخول الهواء الدافئ سلبًا على دقة القياس. من الأفضل وضع الجهاز في منطقة بعيدة ، على ارتفاع متر ونصف عن الأرض.

لاحظ أيضًا أنك بحاجة إلى تثبيت وحدة التحكم في أبرد غرفة ، وإلا فلن يتم حل مشكلة التدفئة تمامًا. بالنسبة لعدد أجهزة الأشعة تحت الحمراء التي تخدمها وحدة تحكم في درجة الحرارة ، كل هذا يتوقف على قوة السخانات

عادة ما يتم استخدام وحدة تحكم واحدة بقدرة 3 كيلو واط للعديد من المنتجات ، ولا تزيد الطاقة الإجمالية عن 2.5 كيلو واط (بحيث يكون هناك هامش لا يقل عن 15٪).

يمكنك قراءة المزيد حول توصيل منظم الحرارة بسخان الأشعة تحت الحمراء في مقالتنا المنفصلة ، والتي توفر العديد من مخططات التثبيت!

حتى تتمكن من رؤية عملية الاتصال بيديك بأكملها بوضوح ، نقدم لك هذه الدروس للعرض:

تعليمات الفيديو: توصيل سخان الأشعة تحت الحمراء بيديك

كيفية توصيل جهاز التحكم في درجة الحرارة

المميزات والعيوب

أي معدات لها جوانب إيجابية وسلبية. تشمل مزايا سخانات الأشعة تحت الحمراء ما يلي:

1. الربحية (خاصة عند استخدام الأجهزة كمصدر إضافي للحرارة).
2. الجهاز لا يحرق الأكسجين.
3. لا توجد آثار ضارة على صحة الإنسان (أثبت العلماء أن الأجهزة يمكن أن يكون لها تأثير إيجابي على الجسم).
4. عند تركيبها على السقف ، فإنها تشغل مساحة صغيرة في الغرفة.
5. سلامة الأطفال.
6. عملية صامتة. بالإضافة إلى ذلك ، يمكن استخدام المنتجات كمصدر للضوء.
7. تم تجهيز العديد من الطرز بثرموستات مدمج ، يمكنك من خلاله الحفاظ على مستوى درجة الحرارة الأمثل.
8. يتم الاحتفاظ بالحرارة لفترة طويلة ، لأن الأجسام الساخنة تُطلق الطاقة في الفضاء.
9. أنظمة الأشعة تحت الحمراء مقاومة للرطوبة ، لذا يمكن تركيبها في شرفات المراقبة أو الحمامات أو التراسات.

تحتوي العديد من الطرز على منظم حرارة يحافظ على مستوى درجة حرارة مريح.

العيب الوحيد للمنتجات هو ارتفاع سعرها.

مبدأ العملية والأصناف

السمة المميزة لهذه المنتجات هي إطلاق الحرارة ، مما يساهم في تسخين الأسطح المختلفة - الجدران والأرضيات والسقوف ، إلخ. وتجدر الإشارة إلى أن الهواء يسخن جزئيًا ، لأن تدفق الإشعاع الرئيسي يتجه إلى الأشياء ، والتي تنبعث منها فيما بعد الحرارة من نفسها.

الأشعة تحت الحمراء لا تخاف من الرياح والمسودات ويمكن أن ترتفع درجة حرارتها حتى في يوم عاصف

يتكون الجهاز من عاكس وباعث. هذا الأخير مسؤول عن انتقال الإشعاع أثناء عملية التسخين. العنصر العاكس هو عاكس مصنوع من مواد مقاومة للحرارة ذات انعكاسية عالية. يمكن أن تكون عناصر التسخين:

• لوحات؛
• حلزونات مفتوحة أو مغلقة ؛
• مصابيح الكوارتز أو الأشعة تحت الحمراء أو الهالوجين ؛
• عناصر التسخين
• موصلات الكربون.

وفقًا لمصادر الطاقة ، يتم تقسيم جميع السخانات إلى عدة أنواع:

1. الكهرباء. أكثر أنواع الأجهزة شيوعًا التي يتم تثبيتها في أي مكان. عنصر إلزامي في النظام هو عاكس مرآة لإرسال الإشعاع في الاتجاه المطلوب.
2. غاز. الأنسب للمناطق المفتوحة أو المباني الصناعية. بسبب قوتهم العالية ، نادرًا ما يتم رؤيتهم في المناطق السكنية. الوقود هو خليط الغاز والهواء.
3. ديزل. طالب في تلك الغرف التي يكون فيها الأسلاك ضعيفة. غالبًا ما توجد هذه الأجهزة في الشارع أو في المرائب. الجهاز لا يحتاج الى مداخن ويتم التنظيف من خلال عدة فلاتر.
4. فيلم - غالبًا ما يستخدم في المناطق السكنية.

نقوم بتثبيت السخان بأنفسنا

تتضمن أبسط طرق التركيب وأكثرها فعالية وضع المدفأة على سقف الغرفة. يتم تعليق الجسم بالترتيب التالي:

• في الأطراف القصيرة للحالة ، من الضروري فك البراغي وإزالة الأغطية ، ويتم إدخال أقواس التعليق في الفتحات وتثبيتها بمزلاج ؛
• وفقًا للمسافة بين الأقواس على السقف ، يتم تمييز مواقع تركيب خطافات التثبيت ؛
• وفقًا للعلامات ، يتم حفر ثقوب في لوح السقف ، ويتم انسداد المقابس وربط خطافات التعليق.

قبل تثبيت سخان الأشعة تحت الحمراء ، سيكون من الضروري تمديد الأسلاك من لوحة المدخل الكهربائية إلى موقع تركيب الثرموستات وبعد ذلك إلى المدفأة. نادراً ما تكون هياكل السقف مجهزة بثرموستات مدمجة ، لذلك يتم وضع الصندوق المسؤول عن التحكم في عملية التسخين على ارتفاع 1.6-1.7 متر بالقرب من مدخل الغرفة وفقًا للرسم البياني أعلاه.

لتوصيل سخان الأشعة تحت الحمراء ، ستحتاج إلى تجريد أطراف الأسلاك وتثبيتها في الرقائق وفقًا للرسم التخطيطي الوارد في جواز سفر المنتج أو لصقها داخل الغطاء. يبقى توصيل الأسلاك بحقيبة منفصلة على الدرع ، ويمكنك بدء تشغيل سخان الأشعة تحت الحمراء.

تسمح لك منظمات الحرارة الرقمية بالتحكم في درجة الحرارة في الغرفة بدقة عالية. ولكن من الناحية العملية ، فإن أجهزة الأشعة تحت الحمراء لديها خمول صغير في التدفئة. على سبيل المثال ، عند ضبط درجة الحرارة في الغرفة على 22 درجة مئوية على الجهاز ، سيرفع السخان فعليًا نصف درجة أو درجة أعلى ، نظرًا لأن الملف المشع الساخن أو لوحة التسخين بالقصور الذاتي تستمر في تسخين الهواء لمدة 5 أخرى. بعد 7 دقائق من قطع ترموستات التيار الكهربائي.

إلى أين نذهب وكم يكلف عمل الماجستير؟

ليس عليك أن تفعل كل شيء بنفسك. إذا لم تكن لديك خبرة كافية في أعمال التركيب بالمعدات الكهربائية ، فاتصل بإحدى الشركات التي تقدم خدماتها. تكلفة أعمال التركيب في المتوسط ​​من 1500 روبل لسخان واحد. يضمن الكثير منهم عملهم ، لذلك لا يوجد سبب وجيه آخر لرفض هذه الخدمات غير الرغبة في توفير المال.

لا ينبغي أن يكون تركيب سخانات الأشعة تحت الحمراء مخيفًا - فهذا ليس سببًا للتخلي عن إحدى أكثر الطرق اقتصادية لتدفئة شقة أو منزل اليوم. بمساعدة الشركات المتخصصة المستعدة للمساعدة في تركيب السخانات ، لا ينبغي أن تنشأ صعوبات.

أنواع سخانات الأشعة تحت الحمراء

جميع الأجهزة من هذا النوع مقسمة إلى فئتين:

غاز. تعمل هذه السخانات بالغاز المسال. ميزتهم الرئيسية هي الاستقلالية ، لأنهم لا يحتاجون إلى الوصول إلى التيار الكهربائي. في المنزل ، يكون الطلب عليها ضئيلًا ، حيث يتم استخدامها غالبًا لتدفئة المباني الصناعية والمناطق الخارجية.

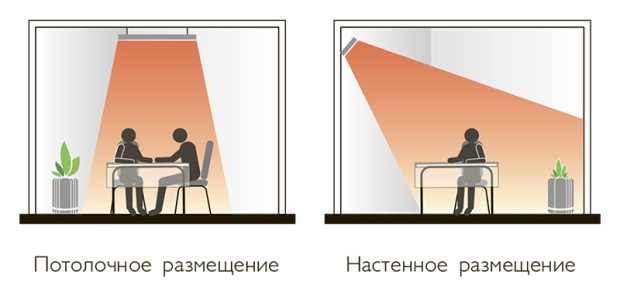

اعتمادًا على موقع التثبيت ، يتم تقسيمها أيضًا إلى فئتين:

• حائط. يتم تثبيتها على الحائط ، وهو أمر مهم بشكل خاص للغرف التي يوجد بها أطفال صغار ، حيث يمكنهم حرق أيديهم على المدفأة أو الطرق على جهاز ثابت عادي. طبعا هناك خطورة من تغطية سطح نقل الحرارة وهذا ممنوع. تشمل مزايا هذا النوع من الأجهزة توفيرًا كبيرًا للمساحة وسهولة الاستخدام في المساحات الصغيرة.

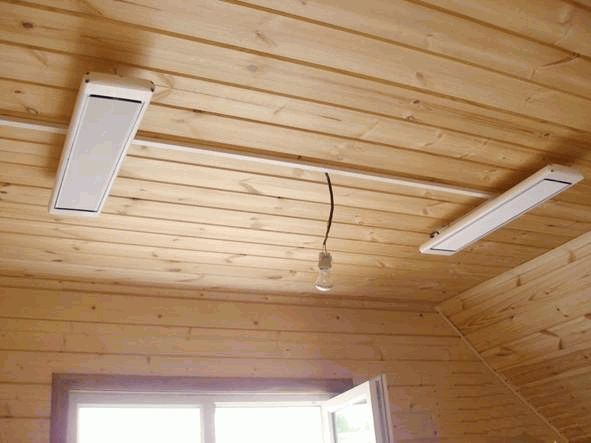

• سقف. هذه الأجهزة قادرة على تسخين الهياكل الكبيرة إلى حد ما في وقت قصير. يمكنك تثبيتها حتى في الغرف الرطبة ، نظرًا لأنها تنبعث منها حرارة أكثر بكثير من خيارات الأرضية والجدران. يتم تحقيق ذلك بفضل الشكل الأصلي والطلاء الخشن الخاص لسطح التسخين. الحقيقة هي أن عدم تجانس الطبقة العليا يوفر مساحة كبيرة لإطلاق الحرارة. يمكن أن تحتوي سخانات السقف على عناصر تسخين مفتوحة ومغلقة. يعتبر الخيار الأول أكثر كفاءة ، لأنه يشع بتدفق حراري ساخن ضيق التوجيه. يتم تثبيتها ، كقاعدة عامة ، في المنازل ذات الأسقف العالية وورش العمل والحظائر والمستودعات. يعتبر عنصر التسخين المغلق أكثر ملاءمة للمباني السكنية حيث لا تكون الأسقف مرتفعة جدًا والمنطقة الساخنة صغيرة.

كيفية تركيب سخان الأشعة تحت الحمراء بنفسك

تكتسب لوحات الأشعة تحت الحمراء شعبية متزايدة كل عام. إنها سهلة الاستخدام وتوفر تدفئة سريعة للغرفة ، ويسمح لك منظم الحرارة المدمج بضبط درجة حرارة التدفئة المطلوبة ببضع نقرات. علاوة على ذلك ، فإن تركيب سخانات الأشعة تحت الحمراء بيديك سريع وسهل إذا اتبعت التعليمات. تشمل المزايا الأخرى لهذه المعدات ما يلي:

• عمر خدمة طويل
• الصمت؛
• سلامة؛
• تسخين موضعي
• إمكانية التطبيق في المساحات المفتوحة.

ليس من المستغرب أن يهتم الكثير من الناس بتركيب سخانات الأشعة تحت الحمراء بأيديهم. لا تتطلب هذه العملية مهارات خاصة وتستغرق من 25 دقيقة إلى ساعة ونصف.

تمرين

لكي يتم تثبيت سخان الأشعة تحت الحمراء كما هو متوقع ، يجب أن يكون لديك الأدوات:

يمكن استخدام معدات أكثر تطوراً حسب الحاجة.على سبيل المثال ، إذا كنت مهتمًا بتثبيت سخانات الأشعة تحت الحمراء بيديك بكمية عدة قطع ، فمن الأفضل استخدام البيرومتر لإجراء العمليات الحسابية. سيسمح لك بتحديد الأماكن الأكثر دفئًا وبرودة في الغرفة. بناءً على المعلومات الواردة ، ستحدد الموقع الأمثل لكل جهاز.

أمان

هناك مجموعة من الإجراءات التي تمنع وقوع الحوادث أثناء التثبيت وأثناء التشغيل:

1. لا تقم بتركيب ألواح الأشعة تحت الحمراء بالقرب من الأجسام القابلة للاشتعال والانفجار ؛

يجب وضع الكابلات الكهربائية على قاعدة غير قابلة للاحتراق ؛

يجب ألا تلمس السحابات عنصر التسخين ؛

الارتفاع الذي يجب أن تعلق عنده اللوحة هو 2.5-3.5 متر ؛

بالنسبة للمنزل أو الشقة ، يتم شراء أجهزة لا تزيد سعتها عن 800 واط.

يجب عدم تشغيل الجهاز حتى اكتمال التثبيت. يجب أن يتمتع الجهاز بدرجة حماية مناسبة إذا تم تركيب اللوحة في حوض الاستحمام أو الساونا. وفقًا لكل هذه القواعد ، سيكون تركيب سخان الأشعة تحت الحمراء سريعًا وبدون صعوبات.

توصيات التثبيت

عند تركيب سخانات الأشعة تحت الحمراء بيديك ، من الضروري ألا تقل المسافة بين السقف والجسم عن 3 ملليمترات. في المنازل الريفية ، يتم إخراج الألواح لتدفئة المساحة الخارجية ، على سبيل المثال ، مطبخ صيفي. في مثل هذه الحالات ، لزيادة الكفاءة ، من الضروري وضع مادة عازلة للحرارة أو رقائق معدنية أسفل الهيكل.

لجعل تركيب سخان الأشعة تحت الحمراء بسيطًا قدر الإمكان ، من الأفضل وضع اللوحة مع الموصل على الحائط. في معظم الطرز ، تكون جهات الاتصال ذاتية التثبيت. تتضمن حزمة التوصيل عناصر لتثبيت الجهاز بالسقف.

تتضمن عملية التثبيت الخطوات التالية:

• أخرج الجهاز من العبوة وضعه على أي سطح مستوٍ مع وضع لوحة التسخين لأسفل ؛
• ضع علامة على موقع التثبيت وقم بعمل عدة ثقوب ؛
• برغي حلقات المسمار.
• علق السلاسل بضبط الارتفاع (إذا لزم الأمر).

قم بتأمين الجهاز بخطافات أو كتائف تثبيت.

كما ترى ، فإن تركيب سخانات الأشعة تحت الحمراء بيديك ليست عملية صعبة بشكل خاص. أيضًا ، يمكن تركيب الألواح على الحائط ، لكن تأثير التسخين سيكون أقل بكثير.

تركيب موديلات مختلفة من سخانات الأشعة تحت الحمراء:

إتصال شبكة

الجهاز متصل بثرموستات يحافظ على درجة الحرارة المطلوبة. يتم ذلك من خلال ثلاث محطات طرفية: "أرضي" و "طور" و "صفر". وفقًا لذلك ، يجب أن يكون كابل الإمداد ثلاثي النواة. بدلاً من ذلك ، يمكنك استخدام PVA 3x1.5.

أطراف الكبل متصلة بالأطراف. يشار إلى القطبية في نهايات الأسلاك. بعد تثبيت الجهاز وتوصيله ، يُنصح بمسح اللوحة بمحلول كحول قبل تشغيله.

توصيل أجهزة متعددة

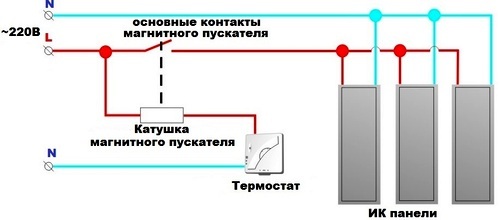

إذا كنت مهتمًا بتثبيت سخانات الأشعة تحت الحمراء بيديك في غرف كبيرة ، فأنت بحاجة إلى التفكير في أنك ستحتاج إلى عدة أجهزة. لضمان التشغيل السلس ، يتم توصيل جميع اللوحات بثرموستات واحد. سيؤدي ذلك إلى تنظيم درجة الحرارة بشكل فعال في جميع أنحاء المنشأة.

الخصائص

سخانات الأشعة تحت الحمراء لها مبدأ تشغيل مثير للاهتمام. لا يقومون بتسخين الهواء نفسه ، ولكن الأجسام الموجودة حوله بسبب الأشعة تحت الحمراء. ونتيجة لذلك ، فإنها تصبح دافئة ، مما يعطي جزءًا من الطاقة الحرارية إلى الغلاف الجوي - تصبح الغرفة دافئة ومريحة. ضع في اعتبارك الميزات الرئيسية لسخانات الأشعة تحت الحمراء:

العيب الأكثر لفتًا للانتباه في هذه السخانات هو الاستهلاك العالي للطاقة ، وهو أمر نموذجي لأي جهاز كهربائي ، حتى الأكثر اقتصادا.

• التوزيع المناسب للحرارة. إذا قمت بتركيب مشعات تقليدية في الداخل ، سيكون الجو باردًا بالقرب من الأرضيات وساخنًا بالقرب من الأسقف.في حالة سخانات الأشعة تحت الحمراء ، ستكون الأرضيات دافئة ، حيث سيتم تسخينها بواسطة الأشعة تحت الحمراء ؛
• عند تثبيتها بشكل صحيح ، فإنها لا تضر بصحة الإنسان - إذا تم تثبيت هذا الجهاز بشكل صحيح في مكان عادي ، فلن يكون له تأثير سلبي على الجسم (على وجه الخصوص ، لن يكون هناك صداع) ؛
• تسخين سريع للغرف - يتم تسخينها بشكل ملحوظ أسرع من المشعات التقليدية ؛
• ضجيج كامل تقريبًا - فقط أجهزة الغاز تصدر ضوضاء (وحتى في هذه الحالة تكون غير مسموعة عمليًا) ؛
• يمكن أن تعمل في غرف ذات مستوى عالٍ من الرطوبة ؛
• متاح للاستخدام في الهواء الطلق ، مما يخلق بيئة مريحة في المناطق المفتوحة ؛
• لا يوجد تأثير سلبي على البيئة.

سيؤدي تركيب سخان الأشعة تحت الحمراء في غرفة المعيشة إلى خلق جو دافئ يسعد فيه ليس فقط الاسترخاء ، ولكن أيضًا العمل.

تركيب سخان IR بالسقف

بشكل عام ، تعليمات تركيب سخان فيلم الأشعة تحت الحمراء على السقف هي كما يلي:

1. وضع العزل

مخطط تركيب سخان الأشعة تحت الحمراء في السقف

يجب فصل فيلم الأشعة تحت الحمراء عن هياكل السقف بطبقة عازلة للحرارة بسمك 5 مم على الأقل. إذا لم يكن السخان مزودًا بشاشة عاكسة ، فيجب اختيار عزل الرقائق. تعتمد طريقة التثبيت على مادة الأرضية: إذا كانت مصنوعة من الخشب ، يتم استخدام دباسة بناء ودبابيس ، وإذا كانت مصنوعة من الخرسانة ، يتم ضغط العزل بشرائط مثبتة على مسامير بخطوة 500 مم.

2. تركيب سخان

هذه العملية هي نفسها العملية السابقة. يتم تثبيت فيلم الأشعة تحت الحمراء بأقواس أو مسامير ، اعتمادًا على مادة السقف. نذكرك أن السخان مجهز بشرائط خاصة يمكن من خلالها عمل فتحات للمثبتات.

3. الأعمال الكهربائية

مخطط توصيل السخان

لتوصيل سخان الأشعة تحت الحمراء في السقف ، يتم سحب خط الكابل بشكل منفصل عن لوحة التبديل. لهذا الغرض ، يمكنك استخدام سلك أحادي المركز PV-3. يجب توصيل السخان من خلال جهاز تحكم بدرجة الحرارة مثبت على الحائط. لا يختلف تركيبه عمليا عن تركيب منفذ أو مفتاح تقليدي.

لتوصيل سخانات الأشعة تحت الحمراء بمساحة كبيرة ، وبالتالي ، استهلاك الطاقة ، يجب تضمين موصل مغناطيسي في الدائرة.

لأسباب جمالية ، يجب وضع الخط الرئيسي في مجرى أو قناة مصنوعة في هيكل المبنى.

في المرحلة النهائية ، يتم إجراء اختبار تسخين السقف بالأشعة تحت الحمراء.

من أجل تشغيل السخانات على الشرفة بكفاءة ، يوصى أولاً بإجراء عزلها. كيفية عزل الشرفة بالبوليسترين ، اقرأ مقالتنا.

كما يستخدم نظام الأشعة تحت الحمراء بنشاط في "الأرضيات الدافئة". تحدثنا عن الأشعة تحت الحمراء وأنواع أخرى من التدفئة الأرضية للشرفات والمقطع على موقعنا على الإنترنت.

العزل والتدفئة جاهزة؟ ثم حان الوقت لتزيين الغرفة ، على سبيل المثال ، لإنشاء حديقة شتوية. وما هو مطلوب لهذا ، اقرأ هنا http://balkonsami.ru/interer/ozelenenie/zimniy-sad-na-balkone-svoimi-rukami.html

النماذج الشعبية

في سخانات الأفلام PLEN ، يتم لعب دور الباعث بواسطة شاشة مصنوعة من رقائق عاكسة (ألمنيوم) ، يتم تسخينها بواسطة عنصر مقاوم (خيط معدني) متصل بالتيار الكهربائي. يبلغ طول موجات الأشعة تحت الحمراء المنبعثة 9.4 ميكرون. درجة حرارة عنصر التسخين 40-50 درجة ، مما يجعل سخانات PLEN آمنة تمامًا للأشخاص والحيوانات الأليفة.

سخان الفيلم PLEN

يتم فصل عنصر التسخين ورقائق الألمنيوم في سخانات PLEN IR عن بعضها البعض بواسطة فيلم lavsan (الاسم المحلي للبوليستر). الهيكل بأكمله محاط بقشرة من نفس المادة.يتراوح السماكة الإجمالية لجميع الطبقات الخمس لسخان PLEN من 1 إلى 1.5 مم.

يبلغ الحد الأقصى لارتفاع تركيب سخانات PLEN في السقف 3 - 3.5 متر.

يتم إنشاء الأشعة تحت الحمراء في سخانات هذه العلامة التجارية من ألياف الكربون الرقيقة المغلفة بغلاف بوليمر. تتميز سخانات بيون بأنها منخفضة الحرارة ، اعتمادًا على الإعدادات الموجودة في منظم الحرارة ، يمكن أن تصل درجة حرارتها إلى 30 إلى 110 درجة. الطاقة القصوى لسخان واحد هي 500 وات.

يتم تضمين سلك الطاقة وثرموستات.

عمر الخدمة المعلن من قبل الشركة المصنعة هو 25 عامًا.

يتم إنتاج سخانات الأفلام Zebra على نفس قاعدة الإنتاج مثل PLEN ، ولكن باستخدام تقنيات ومواد أكثر تقدمًا. وقد أدى ذلك إلى بعض التحسينات:

- تمت زيادة فئة الحماية إلى IP44 (بالنسبة لـ PLEN هو IP20) ، مما جعل من الممكن استخدام سخانات الأشعة تحت الحمراء في الغرف ذات الرطوبة العالية ؛

- تمت إضافة سلك أرضي ثالث إلى مخطط توصيل سخان Zebra ؛

- تم تطوير سلسلة من السخانات "Multivoltage" ، قادرة على العمل في ظل ظروف انخفاض الجهد حتى 150 فولت.

سخان فيلم مثبت على السقف

القواعد العامة لتركيب سخانات الأشعة تحت الحمراء

من المهم جدًا مراعاة ما يلي:

القوة والخصائص التقنية للسخان

إذا تم تعليق سخان السقف بالأشعة تحت الحمراء منخفضًا جدًا فوق منطقة العمل ، فسوف يقوم بتسخين رؤوس الأشخاص بقوة في منطقة الإشعاع ، مما لن يؤدي فقط إلى ارتفاع درجة الحرارة ، ولكن أيضًا إلى أمراض مختلفة.

يجب أن يؤخذ في الاعتبار أنه أثناء التشغيل يصبح سطح هذه السخانات ساخنًا جدًا ، لذا يجب ألا تقل المسافة عن الستائر والستائر والأثاث عن متر واحد.

إذا كان من المفترض استخدام السخان في وضع التشغيل الدائم ، فيجب أن يكون ارتفاع موقعه على الأقل مترين فوق منطقة العمل.

بعد الانتهاء من أعمال التثبيت ، من الضروري التأكد من عدم وجود تداخلات في مسار الإشعاع: يجب عدم تغطية الأجهزة بأي شيء وعدم وجود أي أجسام غريبة في الجوار.
