تصنيف الصمام
يحتوي هذا التركيب في تركيبته على مجموعة كاملة من السحابات والتجمعات والتركيبات والأجزاء المستخدمة لتنظيم التدفقات المختلفة. من بينها العناصر التالية:
- الصمامات ، صمامات البوابة ، الصنابير ، البوابات ، الصمامات.
يتم تثبيتها على خطوط الأنابيب المختلفة ، في الخزانات والوحدات.
يتم تنشيط هذه العناصر باستخدام جهاز كهربائي خاص أو يدويًا. هناك عدة أنواع من المعدات مثل صمامات الإغلاق لإمداد المياه. أنواع العناصر هي الأمان والاختلاط.
يجب أن تتوافق متطلبات هذا النوع من المعدات مع المعايير التالية:
- مواد التصنيع هي النحاس والصلب والبرونز والبلاستيك والحديد الزهر. كل عنصر يلبي ظروف التشغيل الخاصة. الإنتاجية عالية للغاية. صممت صمامات الإغلاق لإمدادات المياه لضغط ودرجة حرارة معينة. الشرط الإلزامي هو طلاء مضاد للتآكل يمنع الصدأ.
تركيبات التوزيع والخلط
تستخدم تركيبات خلط التوزيع لتوزيع السوائل (الماء الساخن والبارد ، ناقلات الحرارة) في اتجاهات معينة أو لخلط التدفقات. يتكون هذا الجهاز على شكل صنابير وصمامات متعددة الاتجاهات.
يمكنك التفكير في تركيبات السباكة هذه باستخدام مثال لنظام تدفئة تحت الأرضية بدرجة حرارة منخفضة. يكمن جوهر هذا الحل في الزيادة القصوى في طاقة تبديد الأجهزة الحرارية وتوفير درجة حرارة مثالية لدوائر التسخين لسائل التبريد ، وهو ما يكفي لتعويض فقد الحرارة في المباني. لتنفيذ مبادئ التشغيل هذه ، يتم تركيب صمامات توزيع ثلاثية.
يعتمد جهاز الصمامات ثلاثية الاتجاهات على مبدأ التحكم في تدفق السوائل. لذلك ، أي منتج من هذا النوع ، كقاعدة عامة ، له ثلاثة مداخل: أحدهما شائع ، والآخران قابلان للتحويل. يتم تبديل تدفق السوائل باستخدام مثبط دوار (أو قضيب) له وضعين متطرفين. في الوضع المتطرف ، يحدث تدفق السائل فقط من خلال واحدة من الثقوب القابلة للتحويل. في أي موضع وسيط للمخمد ، يتم خلط تدفقات السوائل بنسبة معينة.
افعل ذلك بنفسك تركيب المناسب
يمكن تركيب أي نوع من صمامات الإغلاق الخاصة بإمدادات المياه بثلاث طرق:
- طريقة اللحام
- على الشفاه
- باستخدام النحت.
تركيب الوصلات باللحام
نادرًا ما يتم استخدام التركيبات الملحومة في أنظمة السباكة الخاصة حاليًا ، نظرًا لأن تركيب مثل هذا الجهاز يتطلب آلة لحام ومهارات للعمل معها.

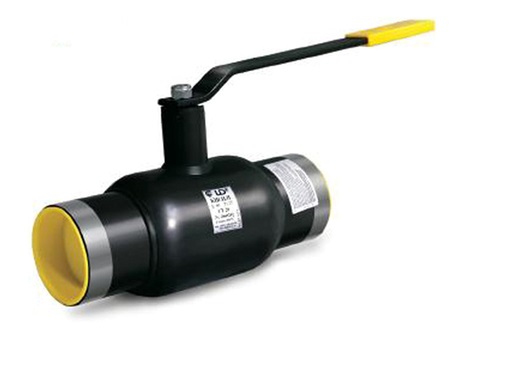

الجهاز مثبت بآلة لحام
ومع ذلك ، لا تزال طريقة اللحام مستخدمة في تركيب خطوط الأنابيب الصناعية. كيفية تركيب الوصلات باللحام:
- يتم قطع جزء من الأنابيب في موقع تركيب الرافعة أو الصمام أو الصمام ؛
- يتم تنظيف الحواف وصقلها ؛
- يتم تثبيت التعزيز في المنطقة المحضرة ويتم تثبيته بآلة اللحام ؛
- طبقات اللحام محمية ومغطاة بطبقة من الطلاء أو التمهيدي.
تقوية مثبتة بآلة لحام
لا يمكن فصل خط اللحام لإصلاح التعزيز ، أي في حالة حدوث عطل ، يجب قطع الجهاز المثبت مسبقًا. ومع ذلك ، فإن خط اللحام هو الأكثر دواما وختمًا.
تصاعد مع اتصال مترابطة
الاتصال الملولب قابل للفصل ، أي في حالة تعطل التركيب ، يمكن استبداله في أسرع وقت ممكن دون أي مشاكل.
لترتيب اتصال مترابط ، ستحتاج إلى:
- طاحونة لقطع الأنابيب
- أدوات الخيوط
- مفتاح الربط.
يتم تثبيت صمامات الإغلاق الملولبة لنظام إمداد المياه وفقًا للمخطط التالي:
- يتم قطع جزء من خط الأنابيب. تتم معالجة نهايات الأنابيب ؛
- يتم قطع الخيط
قطع الخيط لتركيب الصمامات
- يتم إغلاق الخيط الموجود على التعزيز بأي مادة ، على سبيل المثال ، شريط FUM أو خيط من الكتان ؛
إحكام غلق الخيوط على التركيبات لزيادة إحكام التوصيل
- الجهاز ثابت
- فحص ضيق التوصيلات التي تم الحصول عليها.
يمكن مشاهدة كيفية قص الخيط وتثبيت الصمامات بشكل صحيح على الفيديو.
تركيب التركيبات على الفلنجات
وصلة الفلنجة قابلة للفصل أيضًا ، ولكنها تستخدم بشكل أساسي في أنظمة السباكة الصناعية.
من الصعب إلى حد ما تجهيز وصلة شفة على نظام إمداد المياه المحلي ، حيث أنه من الضروري في البداية لحام الحلقات الخاصة التي سيتم تثبيت التركيبات عليها. إذا تم تثبيت هذه الحلقات في وقت سابق ، فيمكن تثبيت تركيبات الفلنجات وفقًا للمخطط التالي:
- يوجد بين الحلقة الموجودة على الأنبوب والشفة الموجودة على الجهاز المثبت حشية مانعة للتسرب تزيد من مستوى إحكام الوصلة ؛
- يتم تثبيت الجهاز بمساعدة مسامير التثبيت التي يتم توصيلها بحديد التسليح عند الشراء.
تركيب وصلات شفة
معرفة الميزات الوظيفية لأنواع معينة من الصمامات وقواعد تركيبها ، يمكنك اختيار الجهاز الأنسب وتثبيته على نظام السباكة بيديك.
تم تركيب صمامات الإغلاق
- عند المدخلات والمخرجات من خطوط أنابيب الإمداد والعودة من المستوطنات.
- على المضخات ذات الفوهات.
- في الأماكن التي يتفرع فيها خط الأنابيب إلى عقد الناهضين ، وكذلك في الداخل.
في جميع الحالات الأخرى ، فإن استخدام الصمامات الحابسة ، وكذلك الفحم في موسكو ، له ما يبرره من خلال المشروع والاختصاصات.
قواعد تركيب الصمامات
عند تركيب صمامات الإغلاق ، يجب اتباع عدة قواعد. وأول شيء يجب القيام به هو تنظيف خط الأنابيب. يمكن التنظيف يدويًا أو بنفخ الهواء أو الماء أو البخار. ثم تحتاج إلى التحقق بعناية من الشفاه. يجب أن تكون مستقيمة ، بدون أي انحناءات.
النقطة المهمة هي الحماية من الصدمات الهيدروليكية. يمكن للضغط العالي الذي يمكن أن يحدث عند الاصطدام أن يقلل بشكل كبير من عمر الخدمة ، وكذلك يؤدي إلى تعطل معدات الضخ والصمامات. هذا هو السبب في أنه من الضروري تركيب صمام فحص يضمن استقرار تدفق المياه. لا تغلق صمام الإغلاق كثيرًا أو تلفه. عندما تكون وصلات اللحام مصنوعة من الفولاذ المقاوم للصدأ ، يجب أن تبقى في وضع الفتح.
كيفية تركيب صمامات الإغلاق
يجب أن يكون لخط الأنابيب الذي سيتم تركيب صمامات الإغلاق فيه صمام فحص يضمن تدفقًا مستقرًا. لا يمكن تركيب صمامات الإغلاق إلا في أقسام مستقيمة. قبل بدء العمل ، يتم تنظيف جميع الأسطح الداخلية من الأجسام الغريبة والملوثات. بالإضافة إلى ذلك ، يجب ألا تظهر أي أضرار.عند تركيب صمامات الفراشة ، يجب أن يكون القرص مفتوحًا ربعًا. يجب أن يكون لفلنجات الصمامات والأنابيب أقطار متساوية. عند تثبيت التركيبات ، لا يلزم استخدام حشيات إضافية بين الفلنجات.
يتضمن تركيب الصمامات الكروية استخدام صامولة توصيل
عند القيام بالعمل ، يجب الحرص على عدم إتلاف الخيط. يجب ألا يتعرض الصمام الكروي أثناء التثبيت للقوة
عند تركيب صمامات البوابة ، يجب عدم نقلها باستخدام عجلة القيادة كأداة تزوير. يجب حماية الصمام من السقوط من ارتفاع ، لأن ذلك ينطوي على مخاطر التلف الميكانيكي والتآكل.قبل التثبيت ، يجب وضع الصمام وفقًا لاتجاه حركة وسيط العمل.
صمامات الإغلاق ، مثل الملح التقني ، رخيصة ، لذا فهي متاحة لجميع المستهلكين. يتم التثبيت على مراحل ، ويعتمد التشغيل المستقر على مدى دقة اتباع قواعد التثبيت.
متطلبات الصمام
تشكل أجهزة القفل من حيث الانتشار حوالي 80 ٪ من صمامات خطوط الأنابيب. الغرض الرئيسي منها هو منع تدفق الوسيط تمامًا ، ومع ذلك ، يمكنهم أداء وظائف الحماية والتوزيع والوظائف الإضافية الأخرى. اعتمادًا على مجال استخدام الأجهزة وطبيعة السائل أو الغاز الذي يتم نقله ، يتم فرض متطلبات خاصة على صمامات الإغلاق ، خاصة بالنسبة للبيئات العدوانية كيميائيًا ، وكذلك البيئات القابلة للاشتعال والانفجار. ومع ذلك ، غالبًا ما يتم استخدام تركيبات خطوط الأنابيب لهذا الغرض لترتيب أنظمة التدفئة وإمدادات المياه.
المتطلبات العامة
- يجب الحفاظ على فئة إحكام صمامات الإغلاق بعد 2500 دورة على الأقل.
- مدة العملية - من 50 سنة.
- يجب تنفيذ محرك الآلية بقوة قصوى لا تزيد عن 250 نيوتن / م.
- ضيق المحركات وأنابيب التوصيل.
- تطابق أبعاد التوصيل مع قطر الأنابيب أو الخيوط أو وصلات الفلنجات.
- موثوقية تشغيل صمامات الإغلاق لشبكات التدفئة وإمدادات المياه في درجات حرارة من -10 إلى + 80 درجة مئوية للوضع تحت الأرض ، من -40 إلى +60 درجة مئوية - للأرض.
- توافر رموز بيانية لمواقع الحدود واتجاه الحركة.
المقاومة الهيدروليكية
أحد متطلبات صمامات الإغلاق هو الكفاءة ، والتي تتحقق من خلال تقليل المقاومة الهيدروليكية للأجهزة ، وبالتالي توفير الطاقة الكهربائية عن طريق المضخات التي تنقل وسيط العمل
تحدث الخسائر الهيدروليكية ، إلى حد كبير ، في الاتجاه الشعاعي للشبكات ، لذلك ، يتم إيلاء اهتمام خاص لمقاومة تقوية القسم
ضيق الصمام
يتم تحديد مستوى إحكام أجهزة الإغلاق من خلال فئة إحكام إغلاق التدفق. إذا كان القطر الاسمي 1000 مم ، يُسمح بأحجام التسرب التالية: للفئات B و C و D - 18 و 180 و 1800 سم 3 / دقيقة ، على التوالي. تشير الفئة أ إلى توافق محكم للأجزاء وعدم وجود تسرب.
يتم فرض المتطلبات التالية على صمامات الإغلاق لنظام إمداد المياه والحرارة: عدم وجود فجوات في عناصر مثل فتحات التهوية والمصارف (الفئة أ) ، والحد الأدنى من التسربات في الشبكات والفروع المقطعية (الفئة ب).
الموثوقية الهيكلية
ضغط التشغيل لأنظمة التدفئة والمياه هو 1 و 1.6 و 2.5 ميجا باسكال. يجب أن تتحمل صمامات الإغلاق في عملية التشغيل قيم هذا المؤشر. في عملية الاختبارات التشغيلية ، يتم تزويد الشبكة بضغط أعلى بمقدار 1.5 مرة من الضغط المحسوب. عند استخدام الأجهزة بقيم أعلى لهذه المعلمة ، يتم فرض متطلبات خاصة على التركيبات: قوة هيكلية كبيرة ، وأنابيب فرعية وجسم أكثر سمكًا. ضغط تصميم الأجهزة من 4.0 ميجا باسكال.
