مزايا وعيوب الطلاء الواقي
تشمل مزايا الأغلفة المجلفنة ما يلي:
- خفيفة الوزن (ألواح الصلب المجلفن لها مساحة كبيرة ، وفي نفس الوقت تزن قليلاً) ؛
- البساطة وسهولة التركيب على الهياكل المجمعة بالفعل ؛
- الاستعداد الكامل للتثبيت
- تمتلك قوة عالية
- متانة؛
- الامتثال لجميع قواعد السلامة من الحرائق وقوانين البناء ؛
- الاكتناز وسهولة النقل ؛
- المظهر الجمالي
- إمكانية التطبيق داخل وخارج المبنى.
العيب هو الحاجة إلى عمليات تفتيش دورية خلال فترة التشغيل لاكتشاف الضرر ، يليها استبدال الجزء المعيب بمنتج جديد من نفس الأبعاد.
نسخة طبق الأصل
1 CLAD جديد - غطاء عازل حراري
2 PAROC العزل مع الغطاء النهائي المكسو المنتجات المكسوة هي حل ممتاز لمجموعة متنوعة من التطبيقات الصناعية ، في الداخل والخارج على حد سواء. يمكن استخدام المواد المكسوة بالكسوة على نطاق واسع من درجات الحرارة: PAROC Pro Lamella Mat Clad حتى C ، PAROC Pro Section 140 أسطوانات Clad حتى C. يعد استخدام منتجات Paroc المطلية بالكسوة حلاً فعالاً من حيث التكلفة ويوفر قدرًا كبيرًا من عمالة التركيب. تحصل على هيكل عازل وطبقة تغطية في نفس الوقت. من المزايا الإضافية للكسوة ، على عكس الفولاذ المجلفن والألمنيوم ، أنها لا قيمة لها للمخربين. بفضل نسيج الألياف الزجاجية المقوى مع طلاء بالألمنيوم ، مقاوم للأشعة فوق البنفسجية. المنتجات المطلية بالكسوة ممتازة لعزل خطوط الأنابيب الخارجية. يمكن أيضًا استخدام هذه المواد لعزل أنظمة التدفئة والتهوية وتكييف الهواء.
3 حماية الرطوبة كلاد له خصائص حماية الرطوبة ممتازة. طبقة الغطاء عبارة عن طلاء حاجز بخار يمنع الترسيب الجوي من دخول العازل ، كما يمنع تكثف الرطوبة من الهواء المحيط في سمك المادة عند عزل الأسطح الباردة. تضمن الحماية ضد الرطوبة الحفاظ على خصائص العزل الحراري الممتازة للمادة ، فضلاً عن تقليل مخاطر التآكل على السطح المعزول. يؤدي العزل المغطى بالكسوة حسب تصميمه يبقى جافًا ، مما يجعل حل Paroc مستقرًا ودائمًا وموفرًا للطاقة. المرونة تسمح مرونة طبقة الغطاء المكسوة باستخدام صوف Paroc المعدني في العقد حيث يكون الثبات المادي مطلوبًا. عند استخدام مواد الغطاء التقليدية ، يمكن أن يتلف الهيكل بسهولة. يؤدي التلف الميكانيكي إلى التسرب واختراق الرطوبة في العزل والتلوث وفقدان الحرارة والتآكل. Paroc with Clad هو الحل لجميع هذه المشاكل ، مثل إنه أكثر مرونة.
4 الحماية من الأشعة فوق البنفسجية عند استخدام المواد في الهواء الطلق ، ليس فقط القوة الميكانيكية مهمة ، ولكن أيضًا الحماية من الأشعة فوق البنفسجية. تتمتع أسطوانات Paroc وحصائر اللاميلا ذات الطبقة العلوية المكسوة بالحماية من الأشعة فوق البنفسجية ، مما يعني أنها تحافظ على أدائها ومظهرها الأنيق. منتجات ASSEMBLY Paroc Clad سهلة وسريعة التركيب. تتلقى في نفس الوقت طبقة عزل وطبقة غلافية. هذا يعني أنك توفر المال على تكلفة التثبيت وتقليل وقت العمل بشكل كبير. من أجل لصق الوصلات ، من الضروري استخدام شريط لاصق يعتمد على مطاط البوتيل.
5 منتجات باروك بغطاء مصفح الغطاء المكسو على منتجات باروك موجود في PAROC Pro Section 140 Clad Cylinders و PAROC Pro Lamella Mat Clad. PAROC Pro Section 140 Clad المواصفات الكثافة المحددة الطول القطر الداخلي سماكة العزل تصنيف الحريق وفقًا لـ GOST 30244، NPB أقصى درجة حرارة تشغيل В2، Д1، 1) عزل خطوط الأنابيب وشبكات التدفئة С 50 0 С С С С 0.042 0.047 0.065 0.087 0.115 PAROC مواصفات Pro Lamella Mat Clad الكثافة النوعية العرض × الطول سماكة العزل مقاومة الانضغاط تصنيف الحريق وفقًا لـ GOST 30244 ، درجة حرارة NPB الموصلية الحرارية ، W / mK ، عند متوسط درجات حرارة مختلفة: المؤشرات 50 كجم / م 3 عرض 500 أو 1000 مم × الطول مم (يختلف تبعًا للسمك) مم 6 كيلو نيوتن / م 2 (مع تشوه بنسبة 10٪) KM2 (G1 ، V2 ، D1 ، T1) القاعدة غير قابلة للاحتراق. يجب أن تكون درجة حرارة سطح الطلاء لا تتجاوز C (يتم تحديد حدود درجة الحرارة من خلال الثبات الحراري لمادة الطلاء اللاصقة) 10 0 S 50 0 S S S 0.039 0.045 0.055 0.081 0.120 وفر أموالك مع حلول العزل المتقدمة من باروك!
6 طبقة تغطية جديدة للعزل الحراري الصناعي Parok LLC 1011TIRU0515 روسيا Savushkina ، 126 ، مضاءة. فرع موسكو:، موسكو، ش. Krasnoproletarskaya، 30، building 1 Tel .:
تركيب التأريض والموصلات الواقية الصفرية.
توضع موصلات التأريض أفقيًا وعموديًا أو موازية للهياكل المائلة للمباني.
في الغرف الجافة ، توضع موصلات التأريض مباشرة على قواعد خرسانية وطوبية مع شرائط تثبيت بمسامير وتد (الشكل 3.3 ، أ) ، وفي الغرف الرطبة ، وخاصة الغرف والغرف ذات الأبخرة الكاوية - على البطانات (الشكل 3.3 ، ب) ) أو يدعم (حاملات) على مسافة لا تقل عن 10 مم من القاعدة (الشكل 3.3 ، ج ، د). يتم تثبيت الموصلات على مسافات 600-1000 مم على المقاطع المستقيمة ، و 100 مم عند المنعطفات من قمم الزوايا ، و 100 مم من نقاط الفروع ، و 400-600 مم من مستوى أرضية المبنى وعلى الأقل 50 مم من السطح السفلي السقوف القابلة للإزالة للقنوات. يتم توصيل موصلات التأريض وتوصيلها بالهياكل المعدنية للمباني عن طريق اللحام المتداخل ، باستثناء الأماكن القابلة للفصل المخصصة للقياسات. عند توصيل الموصلات ، يتم أخذ طول التداخل للحام مساوياً لعرض الشريط بقسم مستطيل وستة أقطار - مع قسم دائري.
يتم توصيل موصلات التأريض بجسم الآلات والأجهزة تحت مسمار التأريض على أجسامهم. إذا كانت الماكينات مثبتة على منصة منزلقة ، فيتم تأريضها عن طريق توصيل المنزلق بموصل أرضي. تتميز الموصلات الأرضية المفتوحة والموصلات الواقية الصفرية بلون مميز - شريط أصفر على طول الموصل مرسوم على خلفية خضراء.
أنواع موصلات التأريض: أ - على الحائط ؛ ب - على بطانات. ج ، د - على حاملات الشريط والفولاذ المستدير ؛ يو - وتد 2 - قطاع 3 - البطانة 4 - حامل 5- فولاذ دائري
لم يتم رسم الأماكن المخصصة لتوصيل موصلات التأريض المحمولة للمخزون.
تقنية تركيب أجهزة الحماية من الصواعق للمباني والمنشآت.
تتكون أجهزة الحماية من الصواعق (قضبان الصواعق) من مستقبلات الصواعق التي تتلاحظ مباشرة صاعقة البرق والموصلات السفلية والأقطاب الكهربائية الأرضية. لتركيب قضبان الصواعق ، قضبان مصنوعة من الصلب الدائري ، الشريطي ، الزاوي ، الأنبوبي مع مقطع عرضي لا يقل عن 100 مم 2 ، يتم تثبيت بطول 200 مم على الأقل رأسياً ، وتثبيتها على دعامة أو مباشرة على المبنى المحمي أو الهيكل نفسه ؛
كبل - من كبل مجلفن فولاذي متعدد الأسلاك لا يقل عن 35 مم 2 (قطره حوالي 7 مم) ، مقوى على دعامات فوق المباني أو الهياكل المحمية ؛
شبكة الحماية من الصواعق - مصنوعة من أسلاك فولاذية بقطر 6 مم توضع مباشرة على السقف غير المعدني للمبنى أو تحت عازل مقاوم للحريق. اعتمادًا على فئة المبنى ، وفقًا لجهاز الحماية من الصواعق ، يتم استخدام الشبكات مع الخلايا بقياس 6 × 6 ؛ 3 × 12 ؛ 12 × 12 ؛ 6 × 24 م.يمكن أيضًا استخدام الأسقف المعدنية والأجزاء المعدنية الأخرى التي ترتفع فوق المبنى (الهيكل) كقضيب مانع للصواعق. تصميمات الموصلات السفلية وموصلات التأريض في الأجهزة
تتشابه أجهزة الحماية من الصواعق مع تصميمات موصلات التأريض وموصلات التأريض في أجهزة التأريض الواقية للتركيبات الكهربائية ، وبالتالي فإن متطلبات أجهزتها ووضعها ، بالإضافة إلى طرق عمل التركيب ، تشبه تلك الموصوفة أعلاه.
لحماية الهياكل المعدنية تحت الأرض من التآكل الناجم عن التيارات الشاردة ، يتم استخدام الصرف المستقطب. تضمن الحماية إزالة التيارات الشاردة من الهياكل المعدنية تحت الأرض من خلال جهاز تصريف في شبكة السكك الحديدية أو الناقل السالب لمحطة الجر الفرعية. يتم استخدام الصرف الكهربائي المستقطب UEDZ-2 إذا كانت إمكانات الهيكل المعدني تحت الأرض فيما يتعلق بشبكة السكك الحديدية أو الأرض موجبة أو متناوبة وعندما يكون الاختلاف المحتمل "هيكل السكك الحديدية تحت الأرض" أكبر من الاختلاف المحتمل "هيكل تحت الأرض - الارض".
يتم تثبيت UEDZ-2 على جدار المبنى ، على عمود ، على دعامات معدنية أو حامل خاص على ارتفاع 1-1.5 متر من الأرض. يجب أن يكون الصرف الصحي متاحًا في أي وقت من السنة. تمر كابلات الصرف من خلال الفتحات الموجودة في الجزء السفلي من الهيكل.
يتم توصيل الكبل المتجه إلى الهيكل المعدني المحمي بالطرف بعلامة (-). تم وضع كابل التصريف في الأرض على عمق 0.5-0.7 متر ، وفقًا للوثائق القياسية ، سلسلة 5.905-6 "التجميعات وتفاصيل الحماية الكهربائية للشبكات الهندسية تحت الأرض ضد التآكل."
ما هي المواد المستخدمة
هذا النوع من العزل مصنوع من الصلب المجلفن ذو الألواح الرقيقة على شكل أسطوانات أو قذائف بأقطار مختلفة ، والتي يمكنك من خلالها اختيار الخيار الصحيح لأي خط أنابيب خارجي.
يتم تركيب الأغطية الواقية المجلفنة على مادة عازلة للحرارة مثبتة مسبقًا:
- رغوة البولي يوريثان. هذا العازل لديه موصلية حرارية منخفضة ، استرطابية ، متانة ، التصاق جيد بالفولاذ ومواد الغلاف ، يتم تطبيقه عن طريق الرش. بالاتفاق مع العميل ، تم تجهيز الأنابيب في عزل رغوة البولي يوريثان (PPU) بنظام ODK (التحكم عن بعد التشغيلي). يسمح بمعلومات في الوقت الفعلي حول الأضرار التي لحقت بالأنبوب الفولاذي والغلاف ، وظهور أماكن الرطوبة في الطبقة العازلة للحرارة ، وانتهاكات سلك الإشارة ؛
- قذائف PPU - منتجات مصنوعة من مادة البولي يوريثين الرغوية ، مصنوعة في شكل أسطوانات منفصلة ، وشبه أسطوانات ، وعناصر مسبقة الصنع. مثبتة على أنبوب على قارنة التوصيل ؛
- رغوة البوليمر المعدنية. تحتوي المادة على معامل امتصاص منخفض للماء ، وتحتفظ بالحرارة جيدًا في الخط. تكلفة عزل رغوة البوليمر المعدنية (PPM) أقل من الخيارات الأخرى للعوازل الحرارية ؛
- البولي ايثيلين المبثوق. يعتبر عزل الأنابيب بالبولي إيثيلين المبثوق مقوى (RH). يتم تطبيقه في المصنع ، ويشكل طبقة مقاومة للماء تمامًا ، ومقاومة لدرجات الحرارة القصوى وتأثيرات المركبات الكيميائية المختلفة والبيئات العدوانية ؛
- المصطكي القار المطاط. يؤدي وظيفة العزل المائي للأنابيب المعدنية ، دون التأثير على تقليل توصيلها الحراري. تتضمن تقنية العزل باستخدام مصطكي البيتومين المطاطي تطبيق عدة طبقات: طبقة أولية تزيد من التصاق الأسطح المعدنية ومصطكي البوليمر البيتومين ونسيج غير منسوج للتعزيز. لتغليف السطح المعزول للأنابيب ، يتم استخدام فيلم بوليمر أو جلفنة.
تصاميم وأنواع التركيبات
تمتلك شبكات الاتصالات الهندسية تكوينًا مكانيًا معقدًا ، فهي تشمل تجهيزات الإغلاق والتحكم والتحكم والقياس.لذلك ، لعزل مثل هذه الهياكل ، ليس فقط المقاطع المستقيمة ضرورية ، ولكن أيضًا عناصر مختلفة الشكل: المحملات ، والانحناءات ، والانتقالات ، والمقابس ، إلخ.
قسم مستقيم
هذا منتج جاهز للتركيب على شكل أسطوانة مفتوحة. يتم تثبيته بتداخل مع قطاعات أخرى ، ومثبت بأقفال - مزلاج ، أو مسامير أو مسامير برشام.
الأحجام القياسية الرئيسية للمقاطع المستقيمة من الأصداف:
- الطول - من 470 مم إلى 1000 مم ؛
- القطر الخارجي - من 60 مم إلى 500 مم (بزيادات 10 مم) ، من 90 مم إلى 1000 مم (بزيادات 10 مم) ؛
- ثقوب السحابات - 4-6 قطع. بقطر 2.7 مم للبراغي أو بحجم 3-6 قطع. بقطر 3.2 مم لتركيب المسامير أو اللقطات.
انسحاب
الأكواع - الأجزاء المصنوعة من الصلب المجلفن بسمك 0.55 ؛ 0.7 ؛ 1.0 مم بنصف قطر منحنى 90 أو 45 درجة. يتم استخدامها في الأماكن التي يغير فيها خط الأنابيب اتجاهه ، لحماية العزل الحراري للعناصر المشكلة.
قمزة
المحملات تحمي تفرع شبكات خطوط الأنابيب. متوفر في عدة إصدارات:
- دائري على شكل حرف T 90 درجة ؛
- مباشرة بنفس طول الأنابيب ؛
- بطول كتف قصير عند 30 و 45 درجة.
يتم تثبيتها بنفس طريقة المنتجات المستقيمة مع تداخل ، مثبتة بمسامير معدنية (مثل بق الفراش) أو التثبيت.
التوصيل / الانتقال
تم تصميم أغطية النهاية لحماية الطبقة العازلة للحرارة في نهاية خطوط الأنابيب. وهي تتكون من جزأين بهما حواف وثقوب متصاعدة ومسامير.
الانتقال هو قسم مستقيم من غلاف متحدة المركز أو غريب الأطوار جاهز للتركيب. يحتوي على حواف طولية واثنين من الحواف المستعرضة ، وفتحات للمثبتات والعدد المطلوب من البراغي. إنه يحمي التركيبات المثبتة عند تقاطع الأنابيب بأقطار مختلفة أو المصنوعة من مواد مختلفة.
زيبلينز
زيبلين هي منتجات مستديرة الشكل مكونة من شرائح (بتلات).
يتم توفير الجسور والثقوب الخاصة بالمسامير (براغي ذاتية التنصت) على طول حافة كل جزء. تستخدم منطاد زيبلين لعزل نهايات الحاويات والخزانات.
أغلفة الصمامات والشفاه
إنها مصنوعة على شكل صندوق قابل للفصل مع التلال الضرورية والأقفال الخاصة - المزالج ، للتثبيت الصلب والموثوق لأجزاء المنتج. إنها تعمل على حماية الطبقة العازلة للحرارة من الآثار السلبية للبيئة في مواقع أجهزة القفل ، والأجهزة المختلفة ، ووصلات الفلنجات لنظام خطوط الأنابيب.
المخاريط
الأصداف المخروطية هي نوع من الطلاء المجلفن المخروطي الشكل ذو الحواف الطولية والعرضية. يؤدون وظيفة حماية طبقة العزل الحراري على الأسطح النهائية للخزانات ، على أنابيب المداخن وقنوات التهوية من جانب الشارع.
الشريط الجانبي
غلاف الربط عبارة عن مقطع مستقيم به حافة طولية وعرضية وتقاطع منحني للتزاوج مع عنصر العزل الرئيسي ، وثقوب للمثبتات والعدد المطلوب من البراغي ذاتية التنصت. يتم استخدامه لحماية طبقة العزل عند تقاطع (فرع) الخطوط من خط الأنابيب الرئيسي.
طبقة ومعدات واقية غلافية
عند عزل المعدات وخطوط الأنابيب والخزانات ومجاري الهواء الموجودة في الشارع - تتطلب جميع المواد العازلة للحرارة استخدام طبقة تغطية من العزل. الاستثناءات الوحيدة هي تلك المواد - التي تم نسخها بالفعل (عادةً ما يتم لصقها بطبقة الغلاف).
يمكنك مشاهدة نظرة عامة على الأصداف المجلفنة في الفيديو الخاص بنا:
يشار أيضًا إلى الحاجة إلى استخدام طبقة الغلاف في الوثائق التشريعية - على وجه الخصوص ، الوثيقة التوجيهية الرئيسية لتصميم عزل خطوط الأنابيب في الوقت الحالي هي SP 61.13330.2012 "العزل الحراري للمعدات وخطوط الأنابيب". يجب مراعاة هذه المجموعة من القواعد عند تصميم العزل الحراري للسطح الخارجي للمعدات وخطوط الأنابيب وقنوات الغاز ومجاري الهواء الموجودة في المباني والهياكل وفي الهواء الطلق مع درجة حرارة المواد الموجودة فيها من 180 إلى +600 ° C ، بما في ذلك خطوط أنابيب شبكات التدفئة في جميع طرق التمديد.
فيما يلي بعض المصطلحات والتعريفات:
- طبقة الغطاء: عنصر هيكلي مركب على السطح الخارجي للعزل الحراري للحماية من التلف الميكانيكي والتأثيرات البيئية ؛
- طبقة الحاجز البخاري: عنصر من عناصر هيكل العزل الحراري للمعدات وخطوط الأنابيب بدرجة حرارة أقل من درجة الحرارة المحيطة ، والتي تحمي طبقة العزل الحراري من تغلغل بخار الماء فيها بسبب الاختلاف في ضغط البخار الجزئي عند السطح البارد وفي البيئة؛
وفقًا لـ SP 61.13330.2012 p4.4. ، يجب أن تشتمل تركيبة تصميم العزل الحراري للأسطح ذات درجة الحرارة الإيجابية على عناصر إلزامية:
- طبقة عازلة للحرارة
- طبقة الغلاف
- عناصر الربط.
يوجد الآن العديد من المواد التي يمكنها أيضًا الجمع بين هاتين الصفتين في نفس الوقت.
على الرغم من حقيقة أن المعايير قد تم إصدارها مرة أخرى في السبعينيات والثمانينيات ، وغالبًا ما تسمع في السوق "الإطار التنظيمي قديم" - يمكننا القول بفخر أن الإمكانات الهندسية العظيمة قد تم دمجها في هذه التوصيات! كانت حقائق تلك السنوات بحيث لم تسمح التقنيات بصنع منتجات عالية الجودة ودخل الفكر الهندسي للعلماء ذوي الخبرة الحقيقية حيز التنفيذ. حتى مع وجود مواد ذات جودة رديئة ، بمساعدة المعلقات والأسلاك ودعامات الدعم وحلقات الدعم وغيرها من "الأشياء الصغيرة" ، كان من الممكن إنشاء طلاء عازل للحرارة يمكن أن يستمر لمدة عشر سنوات.
تقنية التركيب.
الانتباه! عند أداء العمل مع "NPSA" ، من الضروري الاسترشاد بقواعد حماية العمال عند العمل بنيران مفتوحة. طورت شركة NPO "Stroypolimer" مع معهد التصميم LLC "Gorkapstroy" ألبومًا للحلول التقنية لاستخدام "NPSA" للأنابيب الحرارية المصنعة وفقًا لـ GOST 30732-2006
يحتوي الألبوم على وصف لـ "NPSA" ، تقنية تطبيقها على عناصر خط الأنابيب الحراري. ردود فعل إيجابية من معاهد JSC VNIPIEnergoprom ، JSC Mosinzhproekt ، شهادة الحريق ، تقارير الاختبار لتحديد مجموعة القابلية للاشتعال والسمية
طورت NPO "Stroypolimer" مع معهد التصميم OOO "Gorkapstroy" ألبومًا للحلول التقنية لاستخدام "NPSA" لخطوط الأنابيب الحرارية المصنعة وفقًا لـ GOST 30732-2006. يحتوي الألبوم على وصف لـ "NPSA" ، تقنية تطبيقها على عناصر خط الأنابيب الحراري. ردود فعل إيجابية من معاهد JSC VNIPIEnergoprom ، JSC Mosinzhproekt ، شهادة الحريق ، تقارير الاختبار لتحديد مجموعة الاحتراق والسمية.

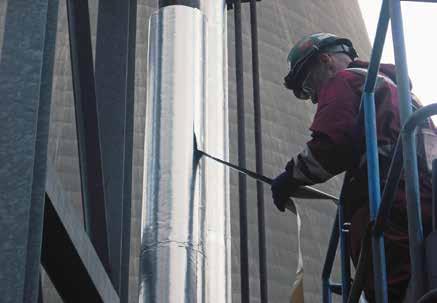

يتم تنفيذ ألواح التقطيع "NPSA" باستخدام مقصات القطع.
يتم توصيل الفراغات الورقية "NPSA" بسبب الالتصاق المستمر للفيلم اللاصق بعناصر أنبوب الحرارة ، مما يبسط بشكل كبير تركيب "NPSA" على سطح أنبوب الحرارة.
يتم ربط الورقة والشريط "NPSA" في "قفل". يضمن التصميم المطور لمفصل "القفل" تثبيتًا موثوقًا لـ LPSA على غلاف الأنبوب PE. يتم أيضًا توصيل صفائح "NPSA" بدباسة باستخدام مشابك من الفولاذ المقاوم للصدأ.
بمساعدة التسخين الخارجي بمجفف شعر أو موقد غاز ، يتم تسخين سطح "NPSA" إلى درجة حرارة 200 درجة مئوية ، وبعد ذلك يتم دحرجته بالتساوي على كامل سطح عنصر أنبوب الحرارة باستخدام بكرة أو أداة أخرى. يتم التحكم في درجة حرارة التسخين بواسطة مقياس حرارة ملامس.
يتم ربط الصفائح "NPSA" مع تداخل ، وحجم التداخل لا يقل عن 50 مم.
عند الانضمام إلى صفائح "NPSA" على عناصر الزاوية لخط الأنابيب الحرارية أو عند إقران عناصر بأقطار مختلفة ، يتم ربط صفائح "NPSA" من طرف إلى طرف ، متبوعًا بتطبيق شريط بعرض 100 مم "NPSA" على الوصلة . قبل تثبيت "NPSA" ، يجب تنظيف سطح أنبوب الحرارة من الأوساخ والغبار وإزالة الشحوم إذا كان هناك آثار زيت أو مركبات عضوية أخرى على سطح غلاف الأنبوب.
