كيفية صنع أرضية مائية دافئة بدون ذراع التسوية

أرضية ساخنة بالماء تحت صفح

تظهر الأرضيات الدافئة بشكل متزايد في المنازل والشقق الجديدة وأصبحت ضرورية. نظام تدفئة مع المبرد. علاوة على ذلك ، يمكن للتدفئة الأرضية أن تحل محل نظام التدفئة التقليدي تمامًا. إنها تسخن المساحة بشكل أكثر كفاءة ، وتخلق مناخًا محليًا مريحًا في الغرفة ولها تأثير مفيد على صحة الإنسان.

في هذه المقالة ، سنقدم الخيار الأكثر اقتصادا للأرضية المسخنة بالماء ، والتي يمكنك وضع صفيحة عليها. إنه مصنوع دون صب ذراع التسوية الخرساني ، مما يسهل العمل بشكل كبير.

هذه الطريقة رائعة لمنزل الإطار ، حيث لا يفهم الكثيرون كيفية صنع أرضيات ساخنة بالماء. كما أنها مناسبة للشقق ذات التدفئة الفردية.

ستكون تكلفة ترتيب هذه الأرضية المائية ضئيلة ، ويمكنك وضعها بنفسك ، بأيديكم ، من مواد البناء العادية التي تُباع في كل متجر.

المواد اللازمة

نظرًا لأن هذا الإصدار من الأرضية المسخنة بالماء قد تم تصميمه لمنزل بإطار ، وتم استخدام الصفيحة كطلاء نهائي ، فسنبدأ في اختيار المواد ذات الأرضيات الخشنة.

للقيام بذلك ، تحتاج إلى لوحات ذات حواف. كقاعدة عامة ، يتم استخدام لوح بسمك 50 مم. يمكنك أيضًا استخدام اللسان والأخدود ، ولكن بعد ذلك ستزداد تكلفة المواد بشكل كبير.

يمكنك اختيار تثبيت مواد أخرى ، مثل الخشب الرقائقي أو اللوح أو السبورة الخضراء ، حسب تقديرك.

سيكون عليك أيضًا شراء الألواح ذات الحواف بسمك 20 مم. يرجع هذا السماكة إلى قطر الأنابيب المعدنية البلاستيكية. في حالتنا ، قطرها 16 ملم. إذا كان القطر أكبر ، فسوف يزداد سمك اللوح.

يجب تجفيف الألواح ، والأهم من ذلك ، أن يكون لها نفس السماكة. الشيء هو أن صفيحة سوف توضع عليها ، ويجب ألا يتجاوز فرق الارتفاع للصفائح 2 مم.

بعد ذلك ، سوف تحتاج إلى عنصر التسخين للأرضيات المسخنة بالماء.

كخيار رخيص ، تعتبر الأنابيب المعدنية والبلاستيكية التي يبلغ قطرها 16 مم مثالية. إنها تنحني تمامًا ، وطولها غير محدود عمليًا ، وبالتالي ستكون الاتصالات في هذا النظام ضئيلة.

تباع أيضًا أنابيب البولي إيثيلين المتصالبة الأكثر تكلفة. الاسم الآخر هو أنابيب PEX.

حتى بالنسبة للأرضية التي يتم تسخينها بالماء ، يلزم وجود رقائق معدنية. سوف يوزع الحرارة من الأنابيب بالتساوي على السطح. يجب أن تؤخذ رقائق بسمك 50 ميكرون أو أكثر.

لمزيد من التحكم في درجة الحرارة بشكل مريح ، يتم استخدام صمام ثرموستاتي. كما أنه يقلل أو يزيد من تدفق المياه في الأنبوب ، ولكن في الوضع التلقائي.

لذلك نحتاج إلى المواد التالية:

• ألواح الأرضيات السفلية بسمك 50 مم ،
• ألواح حواف بسمك 20 مم ،
• الأنابيب المعدنية والبلاستيكية D16 ،
• رقائق 50 ميكرون ،
• صمام.

بعد شراء المواد وتحضيرها ، يمكنك المتابعة مباشرة إلى وضع التدفئة تحت الأرضية والأرضيات الخشبية.

سننظر في العملية برمتها خطوة بخطوة ونقدم التعليقات اللازمة.

1. الخطوة الأولى هي وضع الأرضية السفلية. كل شيء بسيط للغاية هنا. يتم وضع لوحات السحب في منزل الإطار بشكل عمودي على جذوع الأشجار وتثبيتها بمسامير ذاتية التنصت.

في السابق ، كانت إحدى حواف اللوح مصنوعة بشكل نصف دائري ، من أجل قلب الأنبوب المعدني والبلاستيكي.

ترتبط هذه الألواح بالقاعدة الخشنة بشكل عمودي كل 20 مم. وبالتالي ، يتم إنشاء الأخاديد لوضع الأنابيب لاحقًا.

يتم تقطيعها إلى شرائح بعرض يساوي مسافتين بين الأنابيب ويتم إدخالها بعناية في الأخاديد التي تشكلها الألواح.

هناك حاجة إلى رقائق معدنية لتوزيع الحرارة وتسخين السطح بالتساوي.

6. ستكون الخطوة الأخيرة هي وضع الصفيحة الخشبية

قبل القيام بذلك ، من المهم أن يعمل نظام التسخين بالماء لمدة يومين وأنت متأكد من موثوقيته.

وبالتالي ، بدون استثمارات كبيرة ، يمكنك الحصول على تدفئة أرضية ساخنة ، والتي من حيث خصائصها ليست بأي حال من الأحوال أدنى من خصائص المصنع.

بالنسبة لأولئك الذين يشككون في هذا التصميم ، يجب أن يقال إنه بسيط للغاية ولا يوجد أي شيء يمكن كسره هنا.

أرضية مائية تحت صفح

في هذه المقالة ، سنخبرك بكيفية تنفيذ هذا الإجراء بنفسك بشكل صحيح والنظر في فوائد استخدام طلاء مائي.

ملامح وضع تحت صفح

إن وضع أرضية مائية تحت صفح له عيوبه. هذا يرجع إلى خصائص معينة للمادة:

1. تشوه. الحقيقة هي أن الصفيحة يمكن أن تتشوه بسبب تغيرات درجة الحرارة. لتجنب ذلك ، من الضروري اختيار الطلاء المناسب. لذلك ، بالنسبة للأرضية المائية ، فأنت بحاجة إلى صفائح مقاومة للرطوبة ومحمية من الإجهاد الميكانيكي. يجب ألا تقل درجة الطلاء عن 32 ، ويجب ألا تزيد المقاومة الحرارية عن 0.15 م² ك / وات. وبالتالي ، سوف تضمن عمر خدمة طويل للطلاء.

وبالتالي ، فإن التدفئة تحت الأرضية تحت الأرضيات الخشبية تعتبر حلاً صالحًا ، ولكنك ستحتاج إلى اختيار مادة عالية الجودة واتباع قواعد معينة أثناء التشغيل والتشغيل.

يرجى ملاحظة أن التعليمات تشير إلى نوع التسخين الذي يمكن استخدام الصفيحة فيه. بالنسبة لأرضية المياه ، لا ينبغي استخدام طلاء مصمم للتدفئة الكهربائية.

كفاءة تسخين أرضية الماء

استخدام اللامينيت للحفاظ على درجة الحرارة في الغرفة ليس خيارًا جيدًا. في حالة حدوث خطأ عند شراء طلاء ، فإنك تخاطر ليس فقط بتقليل عمر الخدمة بشكل كبير ، ولكن أيضًا الإضرار بصحتك. ولكن إذا قررت استخدام صفح ، فستحتاج إلى اتباع قواعد معينة أثناء العمل.

بشكل عام ، يمكن أن توفر الأرضية المسخنة بالماء تحت الصفائح تدفئة مقبولة للغرفة بأكملها. يسخن الطلاء بسرعة إلى حد ما ويحافظ على درجة الحرارة جيدًا. في الوقت نفسه ، يكون سمك الأرضية صغيرًا ، خاصةً بالمقارنة مع البلاط.

بالإضافة إلى ذلك ، إذا رغبت في ذلك ، يمكنك بسهولة تثبيت لوح خشبي أو مصفوفة. سيكون متوسط ​​درجة حرارة التدفئة حوالي 28 درجة مئوية كافياً للحفاظ على الراحة في الغرفة.

بالإضافة إلى المواد المناسبة ، ستحتاج أيضًا إلى اتباع قواعد معينة أثناء العمل. بالإضافة إلى ذلك ، من الضروري الالتزام بإجراءات أداء العمل التي حددتها الشركة المصنعة:

نوصي باستخدام مساعدة فريق بناء محترف. على الرغم من أن تركيب الرقائق يبدو بسيطًا ، إلا أن هناك بعض الفروق الدقيقة التي لا يأخذها المبتدئون في الاعتبار في كثير من الأحيان. لهذا السبب ، قد تظهر صرير أثناء المشي أو قد يتقلص الهيكل.

لا تغفر معدات التدفئة الأرضية الموجودة أسفل الصفائح الأخطاء ، لذلك يجب أن يؤخذ التثبيت على محمل الجد.

مخطط تركيب أرضية دافئة كما يلي.

كيف تملأ أرضية الماء

تتطلب الأرضيات المصفحة سطحًا مستويًا تمامًا.

هناك الكثير من طرق التسوية ، ولكن ليست جميعها مناسبة للتدفئة الأرضية.

قد يكون السبب المحتمل للصرير أثناء المشي هو وجود قاعدة مستوية بشكل غير صحيح قبل تثبيت الأرضية.

عند اختيار خليط لصب السطح ، يجب مراعاة الفروق الدقيقة التالية:

1. الحمل الحراري. قد يتكسر خليط الأسمنت أثناء التغير الحاد في درجة الحرارة ويصبح غير قابل للاستخدام. لذلك بالنسبة لذراع التسوية ، ستحتاج إلى استخدام إضافات خاصة - الملدنات.
2. تغطية ناعمة. الرقائق تتطلب الكثير على السطح. يحاول العديد من المبتدئين تسوية الأرضية السفلية باستخدام مواد لاصقة للبلاط. لكن هذه الطبقة تتخلف في النهاية عن ذراع التسوية ، مما يقلل بشكل كبير من عمر الطلاء.
3. توصيل حراري. للتدفئة المقبولة للمساحة ، يجب أن يكون لملاط الأسمنت موصلية حرارية متزايدة.يؤثر هذا العامل بشدة على فعالية استخدام الباركيه أو اللامينيت.

تشرح كل هذه الفروق الدقيقة سبب التوصية باستخدام الخلائط الجاهزة لوضع الصفائح. بعد كل شيء ، يكاد يكون من المستحيل عمل مثل هذا الحل بأيديكم بحيث يلبي جميع الخصائص التقنية المعلنة.

أخطاء التثبيت المحتملة

كما ترون ، فإن الأرضية الدافئة تحت صفح على أرضية خرسانية ، على الرغم من أنها ليست الحل الأفضل ، لكنها مبررة تمامًا. إذا اتبعت التوصيات والقواعد ، فسوف تقوم بإنشاء طلاء عالي الجودة يدوم لفترة طويلة.

نظام الخشب الرقائقي

هذا التصميم ، الذي يتم بموجبه صنع ذراع التسوية الجاف لأرضية مائية دافئة ، هو أحد الأنظمة الخشبية. الدور الداعم هنا ينتمي إلى الشرائح المصنوعة من الألواح. السماكة المعتادة للمادة 20 مم ، مع محتوى رطوبة لا يزيد عن 10٪.

إذا كانت خطوة الأنبوب المحددة 15 سم ، فيجب أن يكون عرض شرائح اللوحة 130 مم. بخطوة 200 مم - 180 مم ، 300 مم - 280 مم.

سيتم استخدام الشرائح لنظام الدعم لخط أنابيب تسخين أرضية الماء. يمكن أيضًا عمل التمدد على جذوع الأشجار أو على قاعدة خشبية قديمة. إذا قمت بإجراء سجلات ، فسيتم تقليل سمك الهيكل بأكمله بحوالي 20 مم.

مخطط النظام الخشبي المضلع كما يلي:

1. يتم تنظيف السطح تمامًا من الحطام ، وإذا لزم الأمر ، يتم إجراء محاذاة عالية الجودة. لكل متر طولي من الأرض ، يُسمح بانحراف ارتفاع قدره 2 مم.
2. يعمل البولي إيثيلين كطبقة من البخار والعزل المائي للطريقة الجافة لتركيب أرضية دافئة.
3. يجب ألا يظل الشريط المثبط ، المتصل بجدران الغرفة على طول المحيط ، جانباً.
4. بعد توزيع الألواح الخشبية على القاعدة ، يتم تثبيتها بمسامير. يجب أن يتم التمديد عبر السجل المكشوف أو لوحات الدعم. يجب أن يتوافق كل شيء مع الخطة الموضوعة لخطوة خط الأنابيب. عندما يتم توزيع الأنابيب على السطح ، يتم تغطيتها بشرائط دعم. يجب ألا ننسى الفجوة بينهما ، والتي يجب أن تكون مساوية لـ 20 مم. يجب تقريب الألواح ، إن أمكن ، في تلك المناطق التي يوجد بها انحناء في أنبوب أرضية ساخنة بالماء.
5. يتم تثبيت الألواح الأساسية بمسامير ذاتية التنصت على ألواح الخشب. سيتم تحقيق التسخين الموحد لقاعدة الأرضية عندما يتم تغطية السطح بألواح خشبية بنسبة 80٪.
6. للحماية الصوتية ، يتم وضع فيلم من البولي إيثيلين وفقًا للهيكل الناتج. أثناء تسخين المبرد أو تبريده ، لن تظهر ضوضاء غريبة في الأنابيب.
7. بعد ذلك ، من الممكن وضع صفائح GVL ، ويفضل أن تكون في طبقتين ، وربطها مع مسامير. ستكون هذه الطبقة بمثابة الأساس لمزيد من الأرضيات.

توصيات لوضع ذراع التسوية تحت الأرضية

لكي تصبح ذراع التسوية أسفل الأرضية الدافئة ذات جودة عالية ، يجب أن تأخذ في الاعتبار بعض الميزات وقواعد التثبيت:

1. عند تثبيت نظام التسخين ، قبل صب المحلول ، من الضروري تنظيف سطح حطام البناء والغبار والأوساخ ، وإلا فقد يتقشر المحلول تمامًا من القاعدة.
2. يبدأ وضع ذراع التسوية من الجدران المقابلة للمدخل. يتم عمل ثقوب صغيرة في ذراع التسوية (4-5 سم). سيضمن ذلك اتصالًا قويًا لذراع التسوية الجديد بالقاعدة السفلية ، بالإضافة إلى تجفيف سريع للسطح.

3. السماكة المثلى لذراع الخرسانة 3-5 سم.

   يتراوح سمك ذراع التسوية الأمثل للتدفئة الأرضية من 3 إلى 5 سم

   إذا جعلت طبقة أكثر سمكًا من 5 سم ، فسوف تسخن الأرضية ببطء شديد ، وإذا كانت أرق من 3 سم ، فقد ترتفع درجة حرارة الطبقة وتتشقق. في حالة الحاجة إلى ذراع تسوية أرق ، على سبيل المثال 2 سم ، يجب إضافة مادة ملدنة إلى المحلول أو استخدام مخاليط التسوية الذاتية.

   ذراع التسوية الذاتي لقذائف الهاون

4. لمنع الأرضية من التشوه والتشقق تحت تأثير التمدد الحراري ، يوصى باستخدام وصلات التمدد على طول الجدران وبالقرب من الأبواب عن طريق وضع شريط تعويضي من رغوة البولي يوريثان.
5. عند تثبيت ذراع التسوية الجاف ، يجب أن يكون الردم جافًا تمامًا. لضمان الاتساق الكثيف لذراع التسوية ، يجب ألا يتجاوز حجم الجسيمات 5 مم. يجب ألا تكون هناك مساحة فارغة بين أوراق GKL والردم المستخدم.

يتم بدء التشغيل الأول لنظام التدفئة (شهر واحد من يوم سكب ذراع التسوية) على مرحلتين:

• المرحلة الأولى هي زيادة تدريجية في درجة الحرارة في النظام من القيمة الدنيا إلى الحد الأقصى (خلال الأيام السبعة الأولى) ؛
• المرحلة الثانية هي انخفاض تدريجي في درجة الحرارة في نظام التدفئة من الحد الأقصى إلى الحد الأدنى (خلال الأيام السبعة المقبلة).

سيسمح لك الامتثال للتوصيات المذكورة أعلاه لوضع ذراع التسوية والاختبار الكفء والإطلاق الصحيح لنظام التدفئة تحت الأرضية باستخدام غطاء أرضي ناعم ودافئ لسنوات عديدة.

إجراءات تركيب الأنابيب على حصائر البوليسترين

من السهل عمل أرضية مائية دافئة بدون ذراع التسوية بيديك. أولاً ، يتم تنظيف السطح الخشن من حطام البناء. إذا لزم الأمر ، يجب تسوية القاعدة.

يتم وضع فيلم بلاستيكي على السطح المُجهز. يجب ألا يقل سمكها عن 200 ميكرون. تم وضع ألواح العزل المائي من البولي إيثيلين بتداخل (10-15 سم). يجب تثبيت المفاصل بإحكام بشريط لاصق.

يتم وضع شريط مثبط حول محيط الغرفة. يعوض عن التمدد المحتمل للنظام عند تسخينه. ثم يتم وضع حصائر البوليسترين. إذا كان سمكها صغيرًا ، فيجب طلاء الوصلات بالغراء. يتم وضع الرقائق المعدنية بين النتوءات. يتم وضع الأنابيب في أخاديدهم. فوقهم وضع طبقة أخرى من العزل المائي.

ثم تحتاج إلى تحلل طبقتين من أوراق GVL. يجب ألا تتقاطع مفاصل الطبقة الأولى مع الطبقة السابقة. يجب أن يكون سمك هذه الأرضيات 1 سم ويجب أن تكون الوصلات مطلية بغراء PVA. تحتاج الطبقات إلى التثبيت بمسامير

من المهم عدم إتلاف الأنابيب

بعد ذلك ، يتم تثبيت الطلاء النهائي. تحت صفح تحتاج إلى وضع ركيزة خاصة. عند تثبيت البلاط ، يجب عليك اختيار المادة اللاصقة المناسبة. يجب أن تكون مصنوعة من الأكريليك.

أنواع التمديدات الجافة لأنابيب المياه الأرضية

تركيب الأرضية الجافة هو مفهوم عام ، مما يعني عدة طرق للوضع تختلف في الكفاءة والمواد المستخدمة وتعقيد العمل.

الطرق الجافة الأكثر شيوعًا هي:

1. الحصير للأرضيات المائية - يتم وضعه على قاعدة مسطحة ، ولها رؤساء خاصون لوضع دائرة مائية. يتم وضع لوح ألياف جبس أو لوح خشب رقائقي أعلى الحصائر. يتم وضع غطاء الأرضية المحدد في الأعلى.
2. أرضية خشبية. في ألواح الأرضية الخشبية ، يتم قطع مكان بقاطع لدائرة مائية. بعد وضع الأنابيب في الأخاديد المعدة ، يتم إغلاق الجزء العلوي بالخشب الرقائقي. يتم استخدام نوع التثبيت للتشطيب باستخدام اللامينيت أو اللوح الخشبي أو أي نوع آخر من الأرضيات باستخدام الخشب.
3. تركيب الأرضية الجافة ، بدون ذراع التسوية الأسمنتية. يكمن جوهر هذه الطريقة في حقيقة أن المساحة من الطبقة الخشنة إلى الطبقة النهائية مملوءة بحبيبات صغيرة من الخبث أو مادة أخرى ذات خصائص عالية في توصيل الحرارة. لا تتطلب تقنيات وضع الخرسانة الجافة قدرًا كبيرًا من الوقت اللازم للتجفيف. ووفقًا لمصادر مختلفة في الغرب ، فإن 60 إلى 70٪ من الجنسين "غارقون".

قبل اختيار طريقة التثبيت المطلوبة ، من الضروري تحديد مدى فعالية هذه الطريقة أو تلك في كل حالة محددة.

من الضروري مراعاة الكفاءة ومستوى نقل الحرارة والخصائص التقنية الأخرى

فعالية الأرضيات المائية بدون ذراع التسوية

تتأثر كفاءة التدفئة تحت الأرضية بدون ذراع التسوية بنوع التركيب المختار.وفقًا للدراسة ، فإن الأرضيات التي تستخدم الحصائر الخاصة لها أعلى كفاءة. في هذه الحالة ، يتم استخدام لوحات خاصة عاكسة للحرارة ، مما يزيد من كفاءة دائرة المياه.

في حالة استخدام الخلطات الجافة التي يتم فيها تركيب دائرة مائية ، لا تزيد الكفاءة عن 50٪. أظهرت الدراسات أن نظام التسخين يسخن الهواء جيدًا بين الأرضية السفلية وبلاطة GVL. ونظرًا لأن الهواء عازل جيد ، فإن سطح لوحة GVL يسخن بشكل ضعيف.

الأرضيات الجافة أو الرطبة - أيهما أفضل؟

هناك العديد من الحجج القوية التي تشجع على التجفيف لأرضيات المياه الدافئة:

• سرعة التثبيت السريع.
• تكاليف أقل.
• متطلبات أقل لقدرة تحمل الأرضية.
• القدرة على القيام بالعمل بيديك.

في الوقت نفسه ، فإن نظام التدفئة الأرضية المائي الجاف له عيوبه:

• انخفاض تبديد الحرارة.
• قيود بسبب استخدام الأرضيات.

قبل اختيار طريقة ذراع التسوية الجافة أو الرطبة ، في كل حالة ، سوف تحتاج إلى مراعاة الفروق الدقيقة التالية:

• الميزات الفنية للمبنى. يتم تنفيذ ذراع التسوية الجاف في الغرف حيث الرطوبة غير مقبولة. في هذه الحالة ، يتم استبعاد حالات التكوين المتدفق من الأسفل إلى الجيران ، لأن الخليط خالٍ تمامًا من الماء.
• توقيت. وفقًا للإحصاءات ، فإن أولئك الذين لا يتركون الوقت للانتظار أكثر من شهر حتى تصلب ذراع التسوية الأسمنتية يقررون عادةً تركيب أرضية ساخنة بالماء بطريقة جافة.

على الرغم من أوجه القصور الحالية ، فإن ذراع التسوية الجاف يحظى بشعبية كبيرة. يكون استخدامه مبررًا في حالة تحديد وقت التثبيت. لا يسمح ارتفاع الأسقف باستخدام الطرق التقليدية لصب ذراع التسوية ، كما يتم التخطيط للعمل المستقل.

تدفئة تحت الأرضية بدون ذراع التسوية للكابلات الرقائقية والحصائر

اللامينيت هو غطاء أرضي من الخشب ليس شديد البرودة في حد ذاته. لكن في الشتاء ، يبرد كثيرًا ، مما يسبب إزعاجًا لسكان الشقة. لذا عزل الأرضيات تحت صفح هو حل شائع إلى حد ما.

هناك رأي مفاده أنه من المستحيل عمل أرضية ساخنة بهذا الطلاء. هذا ليس صحيحا. بسبب الموصلية الحرارية المنخفضة ، والركيزة العازلة للحرارة وتركيبة الطلاء ذاتها ، يصعب تحقيق درجة حرارة عالية عليها ، على سبيل المثال ، على البلاط. ولكن إذا تم تثبيت التدفئة تحت الأرضية بشكل صحيح ، فلن يؤدي ذلك إلى إتلاف الصفائح وستكون قادرة على تسخينها إلى درجة حرارة مريحة.

تدفئة أرضية كهربائية بدون ذراع التسوية للصفح

مع صفح ، يتم استخدام أنواع مختلفة من التدفئة تحت الأرضية ، بما في ذلك التدفئة الكهربائية. إذا كنت لا ترغب في قضاء الكثير من الوقت في تركيبها ، فقم بشراء أصناف لوضعها بدون ذراع التسوية - في لاصق البلاط. يسهل تركيب أنظمة التسخين هذه ، وهي جاهزة للعمل بسرعة - بعد أن يجف الغراء تمامًا (للحصول على الشروط الدقيقة ، راجع الشركات المصنعة لمحلول اللصق ، وعادة ما يجف الغراء في غضون 14 يومًا تقريبًا).

تقدم الطاقة نوعين من هذه الأنواع:

إن Energy Universal عبارة عن كابل تسخين عالمي يتم تثبيته على شريط تثبيت ومليء إما بمادة لاصقة أو ذراع التسوية. تسمح الطاقة المنخفضة للكابل (10 وات / م) باستخدامه مع الطلاءات ذات الموصلية الحرارية السيئة ، مثل الصفائح. في هذه الحالة ، لن يسخن الطلاء ، وسيتم توزيع الحرارة بالتساوي. قوة النموذج - 100 واط / متر مربع.

إن Energy Universal عبارة عن كبل ثنائي النواة مناسب للاتصال ، حيث لا يلزم إرجاع الطرف الآخر إلى التيار الكهربائي.

إن Energy Light عبارة عن سجادة تدفئة أحادية النواة يمكن استخدامها أيضًا مع الأرضيات الخشبية. السجادة مريحة لأن الكابل مثبت بالفعل بالشبكة ، والشبكة نفسها متصلة بالقاعدة بشريط لاصق. لذلك ، عند تثبيته ، تتجاهل عدة مراحل في وقت واحد: حساب خطوة التثبيت ، وإرفاق شريط التثبيت بالأرض وتثبيت الكابل فيه.

ما تحتاج إلى معرفته قبل تثبيت التدفئة تحت الأرضية

1. القوة المحددة للأرضية الدافئة - لا تزيد عن 100 واط / متر مربع في درجات حرارة عالية جدًا ، يمكن أن يجف الصفح ، مثل أي طلاء خشبي ، ويتشوه ، وبسبب ذلك سيبدأ في "المشي" ويظهر بشكل قبيح. لتجنب ذلك ، اختر أنظمة تدفئة غير قوية جدًا.

2. أقصى درجة حرارة للتدفئة +26 درجة مئوية لنفس السبب ، وأيضًا بسبب أبخرة الفورمالديهايد الضارة التي يمكن إطلاقها أثناء التسخين القوي (من + 30 درجة مئوية) لبعض أنواع الصفائح ، لا يمكن تسخينها فوق + 26 درجة مئوية. استخدم مع تسخين الأرضية فقط طلاءات من الفئة E1 و E0 (تشير الفئة إلى محتوى الفورمالديهايد في التركيبة) وتأكد من ضبط العلامة على منظم الحرارة على ما لا يزيد عن + 26 درجة مئوية.

3. انظر إلى علامات الطلاء يجب أن تكون هناك علامة على عبوة الطلاء يمكن استخدامها مع التدفئة تحت الأرضية ، بالإضافة إلى أقصى درجة حرارة للتدفئة. تحقق من تكوين المنتج - يجب أن يكون طبيعيًا قدر الإمكان.

4. تدفئة أرضية فقط نظرًا لأن أنظمة التدفئة المستخدمة لمواد الأرضيات هذه ذات طاقة منخفضة ، فلن تتمكن من تسخين الغرفة بالكامل. يتم استخدامها فقط لتوليد الحرارة تحت الأقدام.

5. السماكة المثلى لطبقة لاصق البلاط (سكريد) هي 10-20 مم إذا كانت السماكة أعلى ، فلا يمكن للطلاء ببساطة أن يسخن. إذا انخفض ، فقد يسخن الكابل أكثر من اللازم.

6. سمك الطلاء نفسه لا يزيد عن 25 مم وفقًا لتعليمات الشركة المصنعة ، إذا كان الكابل أكثر سمكًا ، فقد يسخن بشكل زائد ويفشل. لحسن الحظ ، نادراً ما يتجاوز سمك الصفيحة 10-12 مم.

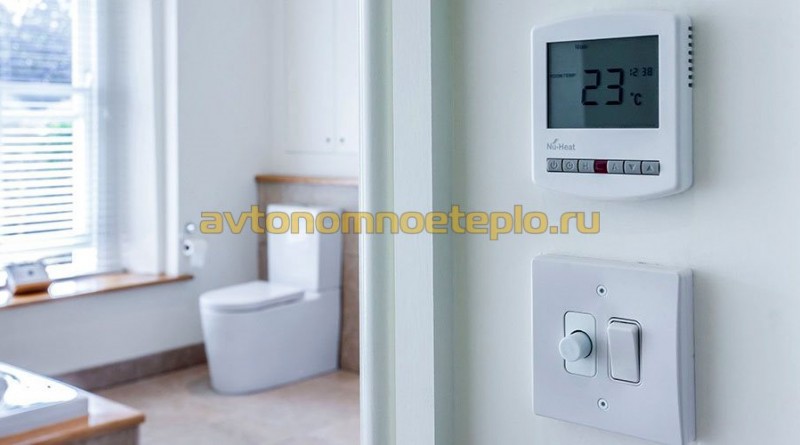

7. استخدام منظم الحرارة سيساعدك هذا الجهاز في التحكم في درجة حرارة تسخين الطلاء ، وإيقاف الأرضية الدافئة عند تجاوزها ومنع الكابل من الانهيار.

على موقعنا على شبكة الإنترنت ، يمكنك شراء تدفئة أرضية تحت الأرضيات الخشبية للوضع بدون ذراع التسوية. ضمان تدفئة أرضية الطاقة - 20 سنة.

نظام التدفئة تحت البلاط البولي

لنبدأ بحقيقة أن إعدادًا خاصًا لتركيب نظام تدفئة أرضية من البوليسترين غير مطلوب. يمكنك تركيب الألواح على قاعدة خرسانية جاهزة ، على لوح ، أرضية خشبية. نظرًا لخفة الهيكل نفسه ، يمكن تثبيت نظام البوليسترين في منازل الإطار واللوحات. يبدو الهيكل في هذه الحالة كما يلي:

تتكون ألواح البوليسترين من عناصر خاصة لتوزيع الحرارة - صفائح مصنوعة من الألمنيوم والفولاذ المجلفن. يتم تثبيت أنابيب دائرة التسخين الرئيسية مباشرة في الأخاديد. أساس الهيكل كله هو خلق الصلابة اللازمة ، والتي تتحقق من خلال استخدام طلاء نهائي مصنوع من صفائح GVL. يتم تكديس أوراق طبقة التشطيب بنمط رقعة الشطرنج.

يمكن أن تكون الألواح المستخدمة في العمل من نوعين ، عادية ، فوم ومبثوقة. سماكة الألواح المطلوبة للتدفئة تحت الأرضية هي فقط 10-40 مم. يتم تثبيت أنابيب دائرة التسخين في سماكة الألواح المغطاة بحصائر من البوليسترين من الأعلى. بفضل الأخاديد والرؤوس الخاصة ، يتم تثبيت الألواح والألواح بإحكام مع بعضها البعض. تحتوي حصائر البوليسترين على مثبتات مثبتة على الجانبين ، بفضل العناصر الفردية التي يتم تثبيتها في حقل واحد صلب.

لا تنس الألواح المعدنية (الألمنيوم أو الحديد المجلفن). بالنسبة لهذا النظام ، تعتبر هذه الألواح العنصر الرئيسي في التبادل الحراري ، حيث تنقل الحرارة من دائرة التسخين إلى سطح الأرض. بمساعدة الألواح ، يتم توزيع الحرارة بالتساوي على كامل مساحة الأرضية.

الحجج لاختيار تدفئة أرضية جافة

بالإضافة إلى حقيقة أن التدفئة الأرضية الجافة يمكن وضعها في مبانٍ مختلفة ، فإنها تتمتع أيضًا بالعديد من المزايا الإضافية على ذراع التسوية الخرساني.

هنا مثال مقارن:

1. وزن الهيكل الكامل لذراع التسوية الجاف أقل بعدة مرات من وزن الملاط الأسمنتي ، لذلك عند استخدامه ، لا يتم إنشاء حمل كبير على عوارض الأرضية.
2. في حالة عدم وجود ذراع التسوية الخرساني ، الذي يستغرق حوالي شهر واحد حتى يجف ، يمكن تشغيل أرضية دافئة جافة فور التثبيت.
3. يتم تنفيذ أعمال التركيب أسرع مرتين من صب الملاط الأسمنتي.
4. سمك ذراع التسوية الأرضية أقل بعدة مرات من سماكة الأرضية الرطبة ، لذلك لن يؤثر تركيبها على ارتفاع أسقف المباني الصغيرة بأي شكل من الأشكال.
5. سيستغرق تركيب نظام مياه بملمس خرساني يومين على الأقل ، وسيستغرق التركيب الجاف يومًا واحدًا.
6. نظرًا لحقيقة أن نظام الأرضية الجافة مصنوع من منتجات خاصة موصلة للحرارة ، يتم تسخين الغرفة بشكل أسرع عدة مرات.
7. باتباع التعليمات ، يمكن تركيب الأرضيات بشكل مستقل ، دون اللجوء إلى خدمات المتخصصين.
8. على عكس الأرضيات المبللة ، يمكن تركيب الهيكل الجاف عدة مرات ، وهو أمر مريح للغاية عند تغيير مكان إقامتك.

وأيضًا لا تتشوه الأرضية المسخنة بالماء الجاف عندما تنخفض درجة الحرارة في المبرد ولها ضوضاء جيدة وعزل حراري.

ولكن ، على الرغم من هذه المزايا ، عند اختيار التصميم الجاف ، يجب الانتباه إلى المؤشرات التالية:

1. يعرض نظام التدفئة للآثار السلبية للرطوبة.
2. من المستحيل تركيب جميع الأدوات المنزلية على تصميم نظام الأرضيات.

إذا فقدت هذه المؤشرات ، فسيحدث تشوه وعفن لعناصر النظام. لذلك ، على عكس الأرضيات المبللة ، لا يُنصح باستخدام ذراع تسوية الأرضية بدون طبقة مقاومة خاصة للماء في الغرف الرطبة.

مقارنة بين التدفئة تحت الأرضية مع وبدون ذراع التسوية

إن وضع أرضية ساخنة بالماء بدون ذراع التسوية له عدد من المزايا مقارنة بنوع التثبيت المعتاد. تزداد سرعة إنشاء نظام التدفئة في هذه الحالة بشكل كبير. التركيب الجاف خفيف الوزن. يتيح لك ذلك زيادة عمر الأسقف البينية بشكل كبير.

سمك الهيكل النهائي 3.5-6 سم فقط وهذا يسمح لك باستخدام نظام تدفئة مماثل للغرف المختلفة. يمكنك تثبيت مثل هذا النظام بنفسك. في هذه الحالة ، لا تحتاج إلى بذل جهود بدنية كبيرة أو امتلاك معرفة ومهارات متعمقة للقيام بهذا العمل. هذا هو أحد أسهل أنواع تركيبات السباكة.

تتحمل مواد التركيب الجاف التغيرات في درجات الحرارة ، كما تتمتع أيضًا بعازل للحرارة العالية والصوت. إذا لزم الأمر ، يمكن تفكيك نظام الأرضية المائية بسهولة.

بالنظر إلى المراجعات الخاصة بحقل الماء الدافئ بدون ذراع التسوية ، يجب أن يقال عن أوجه القصور فيه. نظرًا لعدم وجود ذراع التسوية فوقه ، فلن يتم توزيع الحرارة بالتساوي على سطح الأرض. لهذا السبب ، من الضروري تقليل خطوة التمديد بين الأنابيب. نتيجة لذلك ، سوف تحتاج إلى شراء المزيد من الأنابيب ، المبرد. تحتاج المضخة أيضًا إلى أن تكون أكثر قوة.

في الوقت نفسه ، تختلف الهياكل الخشبية ، على عكس الخرسانة ، في خصائص العزل الحراري. سيتطلب هذا المزيد من الطاقة للتسخين. كما أن المواد المستخدمة في التركيب تخاف من الرطوبة.

هل هناك بديل لذراع الخرسانة

عادة ، نربط وضع دائرة مائية لأرضية دافئة بتركيب ذراع تسوية خرساني جديد. هل من الضروري حقًا حل هذه المهمة الصعبة في المنزل ، والانخراط في عمل شاق وواسع النطاق. منطقيا ، من أجل حماية أنابيب نظام التدفئة الموضوعة على الأرض من التلف ومنح الهيكل بأكمله الصلابة والقوة اللازمتين ، من الضروري إنشاء هيكل مصبوب صلب وهائل. إذا كنت مالكًا لمنزل خاص ولعبت للتو حفلة هووسورمينغ بالأمس ، فلا توجد أسئلة. أفضل خيار لتركيب أرضية الماء الدافئ هو ملء ذراع التسوية الجديد.

يبدو الوضع مختلفًا تمامًا في تلك المواقف عندما تريد إنشاء نظام تدفئة مماثل في الطوابق العليا لمنزل خاص أو في شقة في المدينة.

يجب أن يأخذ في الاعتبار أيضًا حقيقة أن ذراع التسوية الجديد سيقلل بشكل كبير من ارتفاع الأسقف في غرف المعيشة.

تصبح هذه العوامل عقبة أمام تنفيذ الإمكانية التكنولوجية لتركيب التدفئة في المنزل وفقًا لمخطط "الأرضية الدافئة". ومع ذلك ، في هذه الحالة ، هناك خيار ناجح ومناسب وعملي - بديل للتكنولوجيا التقليدية. إن الأرضية المسخنة بالماء بدون ذراع التسوية هي اليوم تقنية شائعة إلى حد ما أصبحت منتشرة مؤخرًا. يتمثل الحل الهندسي في استخدام مواد جاهزة تتناسب مع نوع من الفطيرة تمر من خلالها أنابيب دائرة التسخين. في بيئة مهنية ، تسمى هذه الأنظمة - الهياكل الأرضية (الجافة).

هذه التكنولوجيا مناسبة تمامًا للمباني السكنية غير المصممة لوضع ذراع تسوية جديد. عادة ما تكون هذه طوابق بين الشقق وأرضيات العلية. أنظمة الأرضيات متعددة الاستخدامات ويمكن استخدامها في أي موقف تقريبًا.
