ماذا يجب أن يكون ارتفاع الأنبوب بالنسبة إلى حافة السقف

وظائف المدخنة

يعتمد من ارتفاع الأنبوب والمواد المستخدمة لجهازه على:

• جودة احتراق الوقود
• تشكيل جر جيد ، والذي يعتمد بشكل مباشر على ارتفاع الأنبوب ؛
• مدى سرعة تسخين جدران الأنابيب - يؤدي التسخين السريع إلى التخلص من المكثفات ، التي ليس لديها وقت لتشكيلها بجر جيد.

تؤثر جودة المواد أيضًا على الجر. عند تركيب مداخن من الطوب ، من الضروري جعل السطح الداخلي أملس قدر الإمكان من أجل استبعاد إمكانية تسوية كمية كبيرة من السخام والسخام.

لا ينصح باستخدام محلول الطين لإنهاء الأنبوب من الداخل ، لأن الطين موصل ضعيف للحرارة ، مما يؤدي إلى تكوين المكثفات وانخفاض في الجر.

كما ترون ، يرتبط كل شيء ارتباطًا وثيقًا بترتيب المداخن ، لكن المحدد الرئيسي للوظيفة الجيدة لمواقد الموقد أو غلايات التدفئة لا يزال هو الارتفاع الأمثل للمدخنة.

اختيار قسم الأنابيب للفرن

لا ينصح الخبراء بالنقر على طوب السيراميك بالإضافة إلى التأكد من استقراره في مكانه. أثناء عملية التنصت ، يتم تكوين مساحة هوائية ، مما يؤثر على تدفق غاز المداخن. إذا كان مطلوبًا وضع 4-6 صفوف من الطوب من داخل الأنبوب ، فسيتم مسح أعمال الطوب الخاصة بالمدخنة بقطعة قماش مبللة ، ويتم فرك جميع اللحامات. عادة ما يكون خط التماس البناء 0.5 سم في الاتجاه الأفقي و 1 سم في الاتجاه الرأسي.

يؤثر شكل مدخنة الطوب للموقد المعدني أو الموقد على مستوى المقاومة الهيدروليكية في الأنبوب ، لذلك يمكن أن يكون المقطع العرضي على شكل مستطيل أو مربع. الخيار الأفضل هو شكل دائري للمدخنة ، لكن من الصعب جدًا وضعها من الطوب بيديك.

لا ينبغي أن تحتوي المدخنة على المنعطفات والمنحدرات ، لأن هذه الأنواع من العناصر تؤدي إلى خلق مقاومة هواء إضافية. إذا كنت لا تستطيع الاستغناء عن الدوران ، فمن السهل تجهيزه بزاوية 60 درجة. يتضمن وضع الأنابيب ترتيب اللوح الأمامي المصنوع من لبنة واحدة. يتم تصميم الجزء العلوي على ملاط ​​رمل أسمنتي.

يجب أن يعتمد مستوى انتقال الحرارة من الموقد أو الموقد على اختيار القسم. يمكن أن يكون المقطع العرضي في حدود 260 × 260 مم. على سبيل المثال ، إذا كان القسم المحدد 130 × 130 مم ، فإن نقل الحرارة يكون 3.5 كيلو وات ، وبقسم 130 × 250 مم - أكثر من 3.5 كيلو وات. يجب ألا تختار مقطعًا عرضيًا كبيرًا جدًا للأنبوب لغلاية أو موقد أو مدفأة ، لأن هذا سيفقد كفاءة التسخين ، مما يؤدي إلى انخفاض نقل الحرارة.

تقنية الحساب الذاتي

ما الارتفاع الذي يجب أن تكون عليه المدخنة؟ يتم تنظيم هذه المعلمة بواسطة SNiP 2.04.05-91 (يمكن العثور على المستند الأصلي هنا).

وفقًا لهذه الوثيقة:

• الحد الأدنى لارتفاع قناة الدخان من الشبكة إلى الرأس هو 5 أمتار ؛
• الارتفاع الأمثل هو 6 أمتار.

المعلمات التي تؤثر على ارتفاع المدخنة

كيف تحسب ارتفاع المدخنة؟ يوصي الخبراء باستخدام الصيغة التالية.

كيفية حساب ارتفاع قناة الدخان بشكل مستقل

بناءً على الصيغة المقدمة ، من الممكن تحديد المعلمات التي تؤثر بشكل كبير على ارتفاع المدخنة:

• ظروف الأرصاد الجوية للمنطقة المحيطة (المعلمة أ). بالنسبة للمناطق الشمالية ، من المفترض أن تكون قيمة المعامل 160. بالنسبة للمناطق الأخرى ، يمكن العثور على القيمة في المستندات الوصفية ؛
• كتلة المادة التي تمر عبر الأنابيب لكل وحدة زمنية (Mi). يمكن تحديد البيانات على أساس الوثائق المقدمة مع معدات التدفئة ؛
• معدل ترسيب الجسيمات الناتجة عن الاحتراق (F).بالنسبة للرماد مع تسخين الخشب ، يتم أخذ هذا المعامل بما يعادل 25 ، وعند استخدام السخان الكهربائي F = 1 ؛
• تركيز المواد المختلفة في الغاز المراد إزالته (سبدكي وكفي). المؤشرات مأخوذة من الخصائص الوصفية لمعدات التدفئة ؛
• حجم غاز العادم (V) ؛
• الفرق بين درجة حرارة الهواء الداخل والهواء الخارج من الأنبوب (T).

من الصعب جدًا إجراء الحساب بنفسك ، لذلك يوصى بطلب المساعدة من المتخصصين.

ارتفاع الأنبوب الأمثل على السطح

يتم تحديد ارتفاع المدخنة فوق السطح أيضًا بواسطة SNiP 2.04.05 وشكل السقف. يتم تنظيم هذا المؤشر على النحو التالي:

1. بالنسبة للسقف المسطح ، يتم تحديد ارتفاع المدخنة على النحو التالي:
   • في حالة عدم وجود حواجز وأجهزة أخرى ، يبلغ الحد الأدنى لارتفاع المدخنة فوق السطح 120 سم ؛
   • في حالة وجود حدود واقية ومعدات أخرى ، يجب زيادة طول الأنبوب. يمكنك حساب المعلمة عن طريق زيادة الطول الأقصى للمعدات بمقدار 1 م ؛
   • إذا كان هناك أنبوب تهوية على السطح ، فيجب أن يكون ارتفاع مجرى المدخنة أعلى بمقدار 50 سم من ارتفاع قناة التهوية. في هذه الحالة ، تجدر الإشارة إلى أن أنبوب المداخن يجب أن يكون على بعد 5 أمتار على الأقل من عمود التهوية.

تحديد ارتفاع مجرى الهواء لسقف مسطح

1. ما هو ارتفاع المدخنة على سقف مائل؟ يجب تحديد المعلمة بناءً على موقع مجرى عادم الدخان ، أي على بعد المسافة من حافة السقف ، أي:
   • إذا خرج الأنبوب من المدفأة على مسافة تزيد عن 1.5 متر من حافة السقف ، فيجب أن يكون الحد الأدنى لارتفاعه 500 مم ؛
   • يجب أن يكون ارتفاع المدخنة من التلال عند إزالة الأنبوب على مسافة 1.5 - 3 أمتار مساوياً لأقصى ارتفاع للسقف ؛
   • إذا خرجت المدخنة إلى السطح على مسافة تزيد عن 3 أمتار من الحافة ، فيجب أن تتكون زاوية مقدارها 10 درجات بين الخط الأفقي للحافة ونهاية المدخنة.

تحديد طول قناة الدخان لسقف مائل

يعتمد ارتفاع المدخنة على السطح على موقعها ويتم تحديده من خلال الوثائق التنظيمية.

يتم تحديد ارتفاع المدخنة فوق التلال أيضًا بناءً على عوامل خارجية مثل الأشجار العالية أو المباني القريبة. في حالة وجود تدخل من طرف ثالث ، يتم تشكيل ما يسمى بمنطقة الريح الخلفية ، والتي يستحيل فيها تجهيز الجر الكافي للتشغيل الصحيح للسخان. لتحسين الجر ، يلزم زيادة ارتفاع الأنبوب بمقدار 50 سم على الأقل للخروج من منطقة الرياح.

كيفية حساب طول المدخنة عند وجود أجسام طويلة بالقرب من المنزل

يتطور وضع مماثل عند تركيب معدات التدفئة في غرفة المرافق الموجودة في ملحق المنزل الرئيسي.

حساب ارتفاع الأنبوب عندما يكون جهاز التسخين خارج المنزل الرئيسي

لتحسين السحب في المدخنة ، من المهم أن يكون رأس مجرى المداخن فوق منطقة الريح الراجعة. كيفية حساب ارتفاع المدخنة بشكل صحيح ، اعتمادًا على نوع السقف وموقع القناة ، وكذلك عند تكوين مياه الريح العكسية ، يمكن رؤيتها في الفيديو

يمكنك مشاهدة الفيديو حول كيفية حساب ارتفاع المدخنة بشكل صحيح اعتمادًا على نوع السقف وموقع القناة ، وكذلك عندما تتشكل مياه الرياح الراجعة.

يعد تحديد ارتفاع قناة الدخان ضروريًا للتشغيل الصحيح لمعدات التدفئة. يُنصح بتكليف متخصصين ذوي خبرة بالحسابات ، لأن التحديد غير الصحيح للمعامل يمكن أن يؤدي إلى عواقب لا يمكن إصلاحها وإلحاق الضرر ليس فقط بالممتلكات ، ولكن أيضًا بصحة الأشخاص المحيطين.

ارتفاع المدخنة بالنسبة لحافة السقف SNiP

هناك رأي مفاده أن ارتفاع الأنبوب بالنسبة إلى حافة السقف يتم تحديده فقط من خلال رغبة صاحب المنزل والجزء الخارجي من المنزل. ومع ذلك ، فهي ليست كذلك.في الواقع ، تعتمد عليها كفاءة معدات التدفئة ، وإزالة منتجات الاحتراق عالية الجودة ، ومستوى استهلاك الطاقة.

يعتمد الحساب المختص لهذه المعلمة

• في موقع الأنبوب بالنسبة للتلال ؛
• منحدر المنحدرات
• وجود أشياء أو أشجار بالقرب من المنزل أعلى منه ؛
• شدة الرياح وأحمال الثلوج المميزة للمنطقة.

نصيحة
يعتمد حساب المقطع العرضي للمدخنة وارتفاعها على المتطلبات الأساسية لـ SNiP ، وكذلك توصيات الشركات المصنعة لأجهزة التدفئة.

فيما يلي القيم المثلى للقيمة المطلوبة لبعض الهياكل:

• سقف مسطح. بغض النظر عن القسم ، يجب أن يكون ارتفاع الأنبوب أكثر من نصف متر.
• سقف ضاري. دع L = المسافة من شريط التلال. في

• L = 1.50 م ، لا يمكن أن يكون ارتفاع الأنبوب 50 سم أو أكثر من 50 سم من الحاجز ؛
• 1.5
• L> 3 م ، ثم يتم تحديد المعلمة بخط وهمي يشكل 10◦ مع خط الأفق.

تحديد الارتفاع الأمثل للمدخنة

يؤدي خفض درجة حرارة الدخان إلى زيادة كتلة نواتج الاحتراق ، وبالتالي تقليل قوة الدفع.

بالإضافة إلى ارتفاع الأنبوب ، تتأثر كفاءة أجهزة التسخين أيضًا بموقع المدخنة على السطح بالنسبة إلى التلال والمباني القريبة ذات الأسطح العالية ، وهو الاتجاه الأول للرياح في المنطقة.

معلمات التصميم لموقع المدخنة على السطح

يتم تنظيم موقع وحساب ارتفاع المداخن بواسطة SNiP 2.04.05-9 ، والذي ينص على:

• يجب ألا يقل ارتفاع المدخنة ، بدءًا من الشبكة إلى الأعلى ، عن خمسة أمتار. الارتفاع الأمثل للمدخنة هو 6 أمتار أو أعلى قليلاً ؛
• إذا خرجت المدخنة على سطح مستوٍ بدون حاجز مرتفع ، يجب أن يكون ارتفاعها على الأقل نصف متر فوق مستوى السطح ؛

ارتفاع المدخنة على سطح مستو

• إذا كان أنبوب المدخنة على بعد 1.5 متر من حافة السقف أو حاجز الإغلاق العالي ، فيجب أن تكون الحافة العلوية 0.5 متر أعلى من مستوى هذه الهياكل ؛
• يجب أن تكون المدخنة ، التي تقع على بعد 1.5-3.0 متر من حافة السقف أو الحاجز ، متدفقة معهم ؛

حساب ارتفاع المداخن ، بشرط أن يكون الهيكل يقع على بعد أكثر من 3 أمتار من حافة السقف أو الحاجز ، كما يلي - يجب تحديد ارتفاع الحافة العلوية للأنبوب بحيث يتم رسم الخط الأفقي من ريدج والخط الذي يجمع بين قمة الأنبوب والحافة يشكلان زاوية تساوي 10 درجات.

حساب ارتفاع المدخنة

بالإضافة إلى حساب الارتفاع بالنسبة للحافة أو الحاجز ، يجب الانتباه إلى كيفية تأثير شكل الأنبوب وحجم قسمه على تشغيل أجهزة التسخين. يعتبر الشكل الدائري للمدخنة مثاليًا ، حيث يحدث عادم الغازات بالتساوي ، دون اضطراب

الشرط المهم للجودة المستقرة هو قسم أنبوب المدخنة ، وهو نفسه في جميع الأنحاء.

إذا كان الهيكل مبنيًا من الطوب أو أي مادة أخرى ، يتخذ شكلًا مستطيلًا ، فيجب الحفاظ على نسبة العرض إلى الارتفاع للقسم المستطيل عند 1: 1.5. في هذه الحالة ، يجب أن تأخذ زوايا القسم الداخلي أشكالًا مستديرة.

مع مدخنة مستطيلة ، يجب ألا تقل مساحة المقطع العرضي عن 10 سم مربع ، ولا يمكن أن يكون قطر المدخنة المستديرة أقل من 15 سم ، وفي حالة المدخنة - 18 سم.

أما بالنسبة لارتفاع مدخنة غرفة المرجل ، فعادة ما يكون مهمًا جدًا. مع ارتفاع يزيد عن 6-8 أمتار ، يجب تعزيز هذا الهيكل بشكل إضافي بعلامات التمدد ، والتي يتم تثبيت نهاياتها بشكل آمن على مسافة من المبنى.

إذا كنت لا تعرف كيفية حساب ارتفاع المدخنة عند بناء منزلك ، فيجب عليك الاتصال بالمتخصصين أو استخدام الخدمات المجانية على الإنترنت ، حيث ، وفقًا لمعاييرك ، ستعطي الآلة الحاسبة عبر الإنترنت النتيجة في غضون الدقائق.

يجب أن نتذكر أنه يجب حساب ارتفاع المدخنة فوق السطح بناءً على معايير السلامة من الحرائق. من غير المقبول وضع المدخنة في المنطقة المجاورة مباشرة للنوافذ والأبواب والمناور حيث يمكن أن تتسبب الشرارات المتطايرة في نشوب حريق.

يمكن تحقيق الحد الأدنى لارتفاع المدخنة بوضعها بالقرب من التلال. يعتبر هذا الخيار أفضل لأن الجذع الرئيسي للهيكل يمر عبر مساحة العلية ، وبالتالي سيكون أقل تعرضًا للتبريد ، ونتيجة لذلك يكون هناك خطر أقل لتكوين التكثيف في الداخل وتفاقم جره.

كيفية حساب ارتفاع قمة سقف الجملون

تعتمد القيمة المطلوبة على عدة عوامل ، ولكن كقاعدة عامة ، يعتبر نوع العلية أمرًا حاسمًا.

موصى به
إذا كان من المفترض وجود جهاز علية ، فإن القيمة المحسوبة تساوي مجموع ارتفاعات الرفوف للتشغيل وسقف الغرفة.

في الحالة العامة ، يؤخذ في الاعتبار ميل المنحدر وأبعاد الهيكل وكمشتق ، نوع المادة. تستخدم الحسابات البيانات من جدول مصمم خصيصًا ، حيث يرتبط عرض الهيكل وحجم المنحدر من خلال المعامل.

لنفترض أن عرض المبنى 8 أمتار ، والميل 40 درجة. يتم حساب ارتفاع حافة سقف الجملون وفقًا للمخطط التالي: يتم ضرب نصف العرض بمعامل ، يتم العثور على قيمته من الجدول. وبالتالي ، فإن الارتفاع أو المسافة بين قمة سلسلة التلال والسقف هي 4 × 0.86 = 3.44.

النقاط الرئيسية في التصميم

تم تطوير تصميم المدخنة دون الابتعاد عن التصميم الكامل للمبنى ونظام التدفئة. يتم تحديد مكان الجهاز بناءً على تخطيط المبنى والداخلية وخصائص تصميم المبنى نفسه والسقف.

كقاعدة عامة ، يتم ترتيب مدخنة في المطبخ ، وغالبًا ما تكون في الممر أو غرف المرافق ، إذا كان الجدار بين الممر أو هذه الغرف مشتركًا مع المطبخ. هذا ينطبق على مدخنة الفرن. ولكن في المنزل قد يكون هناك أيضًا مداخن لمرجل تدفئة ومدفأة. نتيجة لذلك ، سيتم عرض عدة أنابيب على السطح.

لكن لا يمكنك إحضار جميع الأنابيب إلى السطح. توجد تقنية لدمج عدة أنابيب في مدخنة واحدة. يجب أيضًا مراعاة ذلك عند تصميم المداخن وتصميم المبنى بأكمله. في هذه الحالة ، يجب أن يؤخذ حجم جميع غازات العادم من عدة مصادر لتكوينها في الاعتبار ، ويجب حساب الحجم الداخلي للمدخنة وفقًا لذلك.

عند تصميم المداخن ، يجب أن يأخذ المرء في الاعتبار ، بالإضافة إلى ارتفاع الأنبوب ، التكوين ، القسم الداخلي ، مادة الإنتاج ، نوع جهاز التسخين - غلاية ، مدفأة أو موقد ، وكذلك نوع الوقود - صلبة أو غازية أو سائلة. سوف يستلزم المشروع الذي تم إعداده بشكل غير صحيح انخفاضًا في كفاءة أجهزة التدفئة ، وبالتالي ارتفاع استهلاك الوقود ، وبالتالي زيادة في التكاليف النقدية.

تأثير ارتفاع المدخنة على كفاءة أجهزة التدفئة

كما ذكرنا سابقًا ، يؤثر ارتفاع المدخنة بشكل مباشر على جودة السخانات. من هذا يمكننا أن نستنتج أنه كلما ارتفع الأنبوب ، كان من الأفضل قوة الدفع وكفاءة أجهزة التسخين.

لكن ليس كل شيء بسيطًا كما قد يبدو للوهلة الأولى. عند إنشاء هياكل عالية جدًا ، سيصبح الاتجاه أقل. المفارقة؟ لا ، الأمر كله يتعلق بالمقاومة الديناميكية الهوائية التي تتعرض لها منتجات الاحتراق في المدخنة.

يرتفع الدخان بشكل أبطأ إذا كان الأنبوب مرتفعًا جدًا ، ونتيجة لذلك يبرد بشكل أبطأ ، مما يؤدي إلى تسخين الجدران.

كيف تصنعها بنفسك

الجري مصنوع من الفولاذ أو الخشب. أثناء بناء المنازل الخاصة يستخدمون الخيار الثاني بشكل أساسي ، لأن الصلب ثقيل جدًا.

موصى به
قبل التثبيت ، يتم تشريب العارضة بعامل مقاوم للحريق لضمان متانة العنصر الهيكلي.

• يتم التثبيت بعد الانتهاء من المراحل الرئيسية لجهاز التسقيف.يتمثل المبدأ الأساسي لوضع عناصر حافة التلال في وضع الأجزاء المتطرفة من جانب الجملونات ، والتي يتم من خلالها سحب سلك التثبيت. يتم محاذاة الدانتيل إلى المستوى ويتم تثبيتها مؤقتًا على الجملونات المعاكسة. سيكون بمثابة دليل لبقية الأجزاء.
• ينصح بالعمل من قبل شخصين. بعد تثبيت العنصر الهيكلي الأول وتثبيته ، انتقل إلى العنصر التالي. يتم وضع الأجزاء بأسمائها الحقيقية التي يبلغ طولها حوالي 20 سم ، مما يتيح عزل الهيكل بشكل أفضل. بنفس الطريقة ، يتم وضع جميع العناصر وتثبيتها على طول المنحدر.

الانتباه!
يجب إيلاء اهتمام خاص لتثبيت العناصر الخارجية ، لأنها تحت تأثير أحمال الرياح القصوى.

• ومع ذلك ، فإن ملاءمة واحدة فقط ، حتى لو كان عرض الرف أكثر من 20 سم ، لا تكفي لتوفير العزل المائي الكافي. على أي حال ، ستبقى فجوات يمكن أن تصل من خلالها قطرات المطر أو الثلوج التي تهبها الرياح إلى تحت السقف. يمكنك وضع طبقة من الصوف الزجاجي في الأخدود ، لكن حاول ألا تضغطه كثيرًا ، فقد يتعارض ذلك مع التهوية.
• هناك طريقة أخرى: بدلاً من الصوف الزجاجي ، استخدم شريطًا مطاطيًا رغويًا ذاتي اللصق (حشو) ، يتم وضعه على طول حافة الرف من الجانب السفلي. لكن هذه المادة باهظة الثمن ، والنتيجة التي تم الحصول عليها تشبه خيار استخدام الصوف الزجاجي.
• يجب توفير حجرة تهوية دون عطل. خلاف ذلك ، لا يمكن تجنب تراكم المكثفات ، حتى لو كان السقف محميًا بشكل موثوق به من الرطوبة.

في المذكرة
إذا لم يكن من الممكن تجهيزه أو على الأقل توفير الخلوص اللازم ، بسبب خصائص هيكل السقف ، فإنه يتم تثبيت النوافذ في الأجزاء النهائية لمكافحة رطوبة العلية.

كيفية إصلاح الحافة على السطح: من المموج ، على لائحة

تعتمد طريقة التثبيت كليًا على مادة الشريط الواقي. غالبًا ما تصنع العناصر المتعرجة من نفس الشيء.

الإجراء الإلزامي هو العزل المائي لعناصر السقف الخشبية. قبل تثبيت عناصر التشطيب ، يتم تغطية المسار بشريط التسقيف.

التسقيف من الكرتون المضلع. دعونا نتناول المزيد من التفاصيل حول كيفية تثبيت سلسلة من التلال على سطح مموج.

كونيك -5
كونيك 6

• يتم توصيل شرائط مانعة للتسرب أو شرائط تهوية خاصة بحافة الصفيحة المميزة ، والتي تتوافق مع نمط الأوراق.
• يتم إجراء التثبيت بزيادات تتراوح من 20 إلى 30 سم بناءً على معايير نمط الأرضيات. يتم تثبيت العناصر المتداخلة على القضبان المثبتة بالفعل ، ومثبتة بمسامير من خلال التمويج العلوي.

الانتباه!
لاحظ أنه يجب تجهيز براغي ذاتية التنصت بأختام مطاطية أو نيوبرين.

للحصول على اتصال دائم وعالي الجودة ، يوصى بعدم ربط جميع الأجهزة مرة واحدة. يُنصح بعمل شظايا من اثنين إلى أربعة أجهزة لكل منها. يتم شد الباقي فقط بعد فحص الحبل والمستوى. توافق على أن كل ثقب إضافي في السقف يمثل تهديدًا محتملاً لموثوقيته.

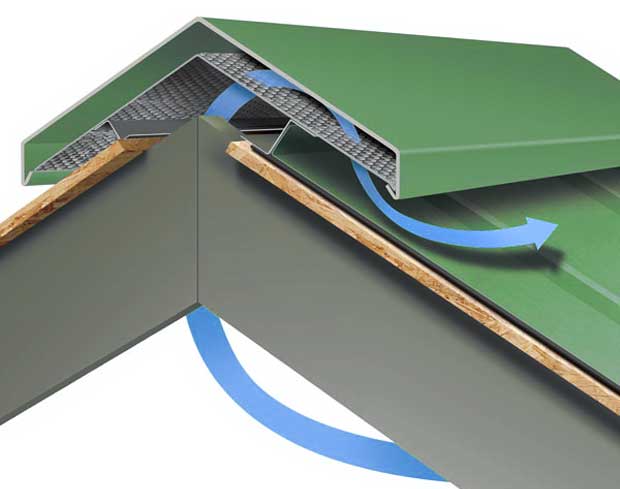

جهاز تهوية

لإنشاء تهوية ، يجب إجراء العمليات التالية.

• بعد تثبيت نظام الجمالون ، يتم تثبيت فيلم مانع لتسرب المياه عبرهم. يتم لصق طبقات التوصيل بشريط لاصق. في هذه الحالة ، مطلوب تداخل 150 مم ؛
• قفص مثبت على طول العوارض الخشبية. تحدث حركة تدفق الهواء على وجه التحديد بسبب الفجوة التي شكلها الصندوق. إذا كان العزل المائي لا يسمح للرطوبة بالتسرب إلى الطبقة العازلة للحرارة وخشب الهيكل الداعم ، فإن الفجوة التي يوفرها الصندوق تجعل من الممكن أن تجف أي رطوبة بسرعة إلى حد ما.
• يتم إنشاء فتحة تهوية إضافية في جزء التلال. يتم إزالة البخار الزائد والمكثفات من خلاله.
• في الجزء السفلي من الأفاريز ، من الضروري توفير فجوات يتدفق من خلالها الهواء من الخارج تحت السقف.

كيفية تركيب سلسلة من التلال لسقف مصنوع من المعدن ، يمكنك أن ترى في الفيديو.

https://youtube.com/watch؟v=LDszZ7EqCyY٪3F

2019 stylekrov.ru

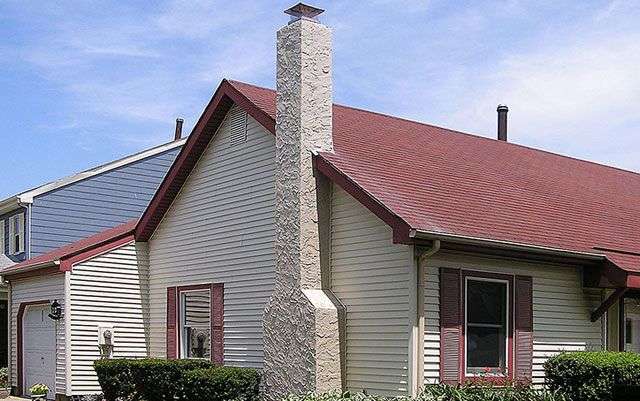

أنواع مختلفة من الأنابيب للمواقد والمواقد

هناك أنواع المداخن التالية:

1. الأنابيب المثبتة على الطوب عبارة عن أجسام ضخمة ترتكز على موقد البناء ؛ يجب أن يتم وضعها بسمك لا يقل عن نصف قرميد.
2. أنابيب الجذر عبارة عن هياكل قائمة بذاتها على شكل نواقل ، يجب أن تكون مصنوعة من أنبوب أسمنت الأسبستوس بقطر 15-20 سم.
3. الأنابيب الجاهزة عبارة عن كتل منفصلة مصنوعة من الخرسانة المقاومة للحرارة.
4. أنابيب الجدار عبارة عن هياكل مثبتة في جدار رئيسي محمل ، مما يوفر مساحة في الغرفة.

يجب وضع مدخنة مدمجة في الجدار الحامل في المنزل نفسه. لا ينصح الخبراء بتركيب المداخن في الجدران الخارجية ، لأن الهواء الخارج من الشارع سيؤدي إلى تبريد غاز المداخن وتقليل السحب أيضًا. نتيجة لذلك ، سيؤدي ذلك إلى تكوين مكثف داخل القناة.

لا يمكن الحصول على كفاءة عالية من فرن به هذا النوع من الأنابيب. إذا لم يتم توفير طريقة أخرى لترتيب مدخنة الحائط ، يتم تنفيذ أنواع العمل المناسبة لتجهيز العمود بحافة تدخل داخل الغرفة. يتم التثبيت بالمسافات المطلوبة من المدخنة إلى الجدار الخارجي:

• 2.5 طوب (من 20 إلى 30-650 مم) ؛
• 2.0 طوب (من 20 وما فوق - 510 مم) ؛
• 1.5 طوب (من 20 وما دون - 380 مم).

يتم تحديد موقع المدخنة عموديًا بدقة دون وجود مسافة بادئة بالداخل. إذا كان هناك انسحاب في الهيكل ، فيجب ألا تزيد أبعاده عن متر واحد ، وغالبًا ما يحتوي أنبوب الطوب على قسم داخلي لا يقل عن 140 × 140 ملم. يتم تحقيق سحب المدخنة العادي من خلال ارتفاع مدخنة لا يقل عن 5 أمتار ، وإذا كانت أقل من 5 أمتار ، يتم توفير السحب باستخدام عاكس ناشر.

بعد تجهيز منزلك بموقد وتدفئة مدفأة ، يجب عليك تثبيت مدخنتين. يمكن أن يؤدي السحب المختلف لأحد الموقد إلى الدخان. في منزل خشبي ، في الأماكن التي توجد بها مدخنة مجاور من الطوب ، يتم توفير سماكة من 1-1.5 لبنة. يجب إغلاق الهيكل القابل للاشتعال بالقرب من المدخنة منه بأسمنت أسبستي أو صفائح معدنية.

يجب وضع الأنبوب ، الذي يستثني انجراف المدخنة بالثلج ، على ارتفاع 0.5 متر فوق السطح ، ولحماية نهاية رأس الأنبوب ، يتم استخدام غطاء معدني أو حافة صفائح فولاذية. في قسم الخروج من مدخنة الفرن ، يتم تركيب ممر عبر السقف ، مما يجعل من الممكن استبعاد انتشار الرطوبة في العلية. يمكن تجهيز وحدة المرور من صفائح فولاذية بشكل مستقل.

ما الفروق الدقيقة التي يجب مراعاتها عند التخطيط للمدخنة

لتطوير مشروع مثالي ، من المستحيل القيام بالحسابات والإنشاءات وحدها. تتقاطع المدخنة مع العناصر الداخلية للغرفة ، مما يعني أنها ستؤثر بالتأكيد على التصميم. حتى إذا كنت ترغب حقًا في تثبيته بالقرب من التلال قدر الإمكان ، فقد تواجه عددًا من الصعوبات في تحقيق هذا الهدف. وكقاعدة عامة ، نتيجة لذلك ، يجب وضع المدخنة على مسافة كبيرة.

ما يجب أن يكون ارتفاع المدخنة فوق السطح سيعتمد على الفروق الدقيقة:

• غرفة داخلية
• نوع المدخنة
• عدد الطوابق؛
• سهولة تركيب المدخن ؛
• إمكانية الوصول للصيانة الوقائية ؛
• نوع المواد المستخدمة أثناء بناء الجدران ونظام الجمالون ؛
• عدد العناصر المتصلة بمدخنة واحدة.

تجدر الإشارة إلى أنه وفقًا لقواعد ترتيب أنظمة التدفئة في المنازل الخاصة ، يمكن توصيل وحدة واحدة فقط بمدخنة واحدة. وفقط في حالات خاصة يسمح بإزالة غازات العادم من خلال أنبوب واحد من فرنين. في الوقت نفسه ، من أجل الأداء الصحيح للنظام ، يجب تثبيت القطع بالداخل.

يتم تثبيت الأفران في المنازل المكونة من طابقين وثلاثة طوابق واحدة فوق الأخرى ، ويتم ترتيب مداخنها بطريقة تمكنها من الخروج من خلال عمود واحد.

بناءً على التصميم ، تعتبر المداخن من الأنواع التالية:

• حائط. تعتبر الخيار الأكثر اقتصادا ، فهي سهلة التركيب وسهلة الصيانة. يتم تثبيت هذه المداخن في هياكل من الطوب والحجر ، في تلك الأماكن التي يمكن فيها وضع قناة في الجدار الحامل.
• السكان الأصليين. يتم نصب هذه المداخن بشكل منفصل عن الفرن. هذا التصميم أغلى ثمناً ، لكن في بعض الحالات يمكن تثبيته فقط. يتم تشييدها في غياب القدرات الفنية لترتيب قناة الحائط. يتم بناء المداخن الجذرية ، كقاعدة عامة ، إذا كان من الضروري تثبيت مداخن في مداخن ، من شريط أو سجل.
• تعلق. يتم تثبيت هذه المدخنة مباشرة على الأرضية الخرسانية المسلحة للموقد عند ترتيب المباني الصغيرة التي تحتاج إلى توزيع مناسب للمساحة الحرة.

يفضل معظم المصممين استخدام الناهضين ، أي قنوات الدخان التي يتم إنشاؤها أثناء بناء الجدران - فهي تتيح توفير الكثير من مواد البناء. ومع ذلك ، إذا كان الصندوق لا يحتوي على جدار رئيسي ، فلا يمكن وضع الناهضين. ومع ذلك ، إذا قررت تثبيت قنوات الدخان ، فمن الأفضل أن تكون قريبة قدر الإمكان من مسار التلال.

يتم إنشاء مدخنة حائط باستخدام قالب عوامة مبطن بالطوب من جميع الجوانب. إنه صندوق خاص مصنوع من الخشب ، قطره يساوي قطر المدخنة. بعد الوصول إلى الجزء العلوي من القالب ، يتم نقله إلى أعلى ، وبعد ذلك يتم وضعه مرة أخرى. تستمر الإجراءات حتى اكتمال بناء الجدار الحامل.

في كثير من الأحيان ، يتم وضع أنابيب من الطوب داخل الجدران الرئيسية. وبالتالي ، يتم تحقيق تدفئة أكثر كفاءة للمنزل ، فمن الممكن تقليل تكاليف التدفئة. في بعض الأحيان يتم تثبيت الرافعات في الجدران الخارجية ، ولكن هذا النهج أكثر تكلفة وسيتطلب مزيدًا من الجهد أثناء التشغيل اللاحق.
