التدفئة والتدفئة والتهوية صنبور في الشقة على رافع التدفئة - هل هو قانوني

تركيب الحنفيات على المشعات

الخطوة التالية في تركيب نظام التدفئة هي تركيب صمامات الإغلاق والتحكم في القوابس. المشعات مجهزة بصمامات كروية "كاملة التجويف" أو صمامات يتم فيها الضبط اليدوي لحركة المبرد. يتم الآن إنتاج الرؤوس الحرارية التي تتمتع بالتحكم التلقائي في التدفق.

يمكن أن يكون لصنابير أنظمة التدفئة تصميم مختلف ، لكن الحنفيات ذات الوصلة "الأمريكية" مع صواميل النقاب تعتبر الأكثر عملية. تكمن ميزة الصنابير ذات الوصلة "الأمريكية" في تصميمها الذي يسمح لك بإزالة أي نوع من المبرد دون إيقاف نظام التدفئة. يتم حظر تدفق المبرد بمساعدة مثل هذا الصنبور بسرعة ، ولإزالة البطارية ، ما عليك سوى فك الاتصال الملولب.

يزداد الطلب على استخدام الصنابير "الأمريكية" بشكل خاص عندما يتم إجبار نظام التدفئة على البدء ، عندما يتم تثبيت السخانات على جدار السحب. يتيح لك استخدامها إزالة المبرد بسهولة وإنهاء أعمال التشطيب لقسم الجدار دون إيقاف تشغيل نظام التسخين (عمل ستروبس ، وجدران من المعجون أو الجبس ، وورق حائط لاصق ، وما إلى ذلك). الأهم من ذلك ، يمكن استخدام الحنفيات ذات الوصلة "الأمريكية" القابلة للفصل بشكل متكرر ، بغض النظر عن نوع الحشوات (المطاط أو البارانيتي) أو الخيار عند تنفيذ الختم فقط باستخدام أقماع من سبيكة غير قابلة للصدأ.

يمكن أن تكون الصمامات ذات الصواميل الوحدية مستقيمة أو مائلة. يتم اختيارهم اعتمادًا على نظام إمداد خط الأنابيب للرادياتير (من الجدار أو المنحدرات المتخصصة).

يتم تثبيت الصنبور في قابس بوصلة "أمريكية" باستخدام مفتاح خاص يتم إدخاله داخل الأنبوب. يمكن أن يكون المقطع العرضي للمفتاح من أشكال مختلفة. من الأسهل استخدام مسدس ، يكفي اختيار الحجم المناسب للعمل. يكون الأمر أكثر صعوبة عندما يتم عمل نتوءين في الوصلة "الأمريكية" ، عليك البحث عن ملف تعريف مناسب لخطاف موثوق.

أحيانًا يتم استخدام الإسفنج من مفتاح ربط أو كماشة قابل للتعديل في العمل ، ولكن في كثير من الأحيان يصنع الحرفيون مفتاحًا على شكل حرف L مع قسم مربع. نهاياته تذهب قليلا على شكل مخروط. يتيح لك ذلك العمل مع مختلف الشركات المصنعة للصنابير باتصال أمريكي.

يتم إحكام توصيل القابس بالأنبوب الفرعي "الأمريكي" باستخدام لف. يستخدم السباكون الكتان المستورد ومعجون التغليف (مثل UNIPAK) لهذا الغرض. يتم استخدام شريط FUM عندما لا يحتوي ملف تعريف الخيط على زوايا حادة. أيضًا ، يجب أن يحتوي الخيط على درجة خاصة تمنع مادة الختم من التمرير.

يجب فحص جزأين للتأكد من توافق الخيط عن طريق توصيلهما بدون سحب. توضح درجة كثافة الوصلة المُجمَّعة مقدار السحب الذي يجب استخدامه. مع وجود طبقة كبيرة من اللف ، قد تتشكل تشققات أو قد تتشوه الأجزاء الرقيقة الجدران. وغالبًا ما تتسبب الطبقة غير الكافية في حدوث تسرب في الاتصال.

يجب تجميع اللف في حزمة رفيعة ولفه في الاتجاه المعاكس لاتجاه خيط الأنبوب. من الضروري أن تبدأ من حافة الخيط الذي يخرج. من الضروري ملء عمق الخيط بالكامل بألياف الكتان ، والضغط على الخيط السابق مع كل منعطف جديد ومنع اللف من التمرير. بعد ذلك ، يتم تشحيم الجزء بمعجون UNIPAK ، والذي يتم بعد ذلك تثبيته في مكانه.

إذا تم تركيب نظام التسخين باستخدام صمامات كروية معدنية ، يتم ربط الوصلات الملولبة عليها باستخدام لف ، وهو أمر ضروري للتحول إلى أنابيب البولي بروبلين. تأتي رافعة Mayevsky المضمنة في مجموعة تركيبات المبرد مع حشية مطاطية ، لذلك لا تحتاج إلى لف.

يتم تثبيت المشعات المعدة للعمل في مكانها ، وبعد ذلك يمكن البدء في تركيب الأنابيب.
بعد الانتهاء من تركيب نظام التدفئة ، تحتاج إلى بدء تشغيله ، بعد ملء الناهض من الأسفل إلى الأعلى بسائل التبريد ونزيف الهواء. من الضروري فتح صمام الإمداد وفحص التوصيلات بحثًا عن التسريبات.

يعد الاستبدال المناسب للرادياتير طريقة جيدة لزيادة كفاءة التدفئة في منزلك أو شقتك وتقليل تكلفة دفع الفواتير. يمكن القيام بهذا العمل بسرعة وسهولة بأيديكم ، ولكن إذا لم تكن معتادًا على تعقيدات العملية ، فمن الأفضل أن تتحول إلى محترفين.

إجراء لاستبدال مشعات التدفئة

التثبيت الصحيح وغير الصحيح للمشعات. انقر على الصورة للتكبير.

إذا كان من الضروري استبدال سخانات التدفئة المركزية ، فمن الضروري تنسيق العمل القادم مع مكتب الإسكان. من الضروري إيقاف تشغيل النظام واستنزاف المبرد (هذا مناسب أيضًا في منزل خاص).

نقوم بإبلاغ الجيران والتفاوض معهم من الأسفل وما فوق حول استبدال الناهضين أسفل وفوق الأسقف على الأرض.
نقوم بتفكيك الأنابيب والرادياتير القديمة. في حالة عدم وجود وصلات ملولبة خاصة في نظام التدفئة القديم ، فإننا نستخدم قاطع غاز أو طاحونة.

نحن نجهز ونركب مشعات جديدة. من الأفضل استبدال البطاريات القديمة بأي نوع جديد من المشعات ، طالما أن التصميم ثابت بإحكام.

نقطع خيوط جديدة على الناهضين. حاليًا ، لا يتم استخدام اللحام عند توصيل خط الأنابيب. يتم توصيل المشعات بالأنابيب عن طريق وصلات ملولبة. هذا يبسط التثبيت ، فهي موثوقة وعملية في التشغيل.
نقوم بتجميع نظام الأنابيب وربط أجهزة التدفئة.

تركيب حنفية على المبرد

استبدال مشعاع التدفئة.
أرسلت بواسطة Entry Thermoregulator 20 ديسمبر 2018

يكون الجو حارًا جدًا في الشقة - لا يتجمد مع وجود مصدر إمداد سفلي في حامل التدفئة. وعندما يكون الجو باردًا في الشقة ، يريدون أيضًا تثبيت صنبور أمام البطارية - ولكنهم مشغولون بالفعل: غالبًا ما تظهر الأفكار ،
أن الكثير من الماء يمر من خلاله عبر المبرد.

إذا تمت زيارتك بالأفكار:

باختصار: من لا يريد أن يكون بدويًا على جمل في بلد عربي - هناك طريقة واحدة فقط: وضع صمام تحكم على بطارية قديمة من الحديد الزهر.

في كثير من الأحيان ، يصرخ العملاء قبل تركيب البطاريات: أريد 26-28 درجة. ولكن يحدث العكس - من يعاني من الحرارة في الشقة: من المستحيل حرفياً النوم!
أو تعيش في مسودات ذات نوافذ مفتوحة باستمرار - وهذا غير مقبول مع الأطفال الصغار!

من الأفضل تثبيت صنبور على المبرد شديد السخونة خلال موسم التدفئة: البداية أو النهاية - لأن العمل على بطاريات حديد الزهر القديمة الهشة والأنابيب الصدئة أمر خطير للغاية: سوف ينفجر ولن تلاحظ. اختبار الضغط مطلوب في بداية التسخين.

من الضروري أيضًا أن تكون مستعدًا ذهنيًا للنفقات الكبيرة التالية: شراء مشعاع جديد وتركيب جديد كامل.
الاحتمال: خمسون - 50 إلى 50٪.

يوجد بين الناهض والبطارية أنبوب بطول مناسب: يوجد مكان لوضع صنبور جديد.
كما أن اللحامات القديمة الموجودة على الناهض وغطاء النهاية الصدئ الموجود في نهاية البطارية آمنان.

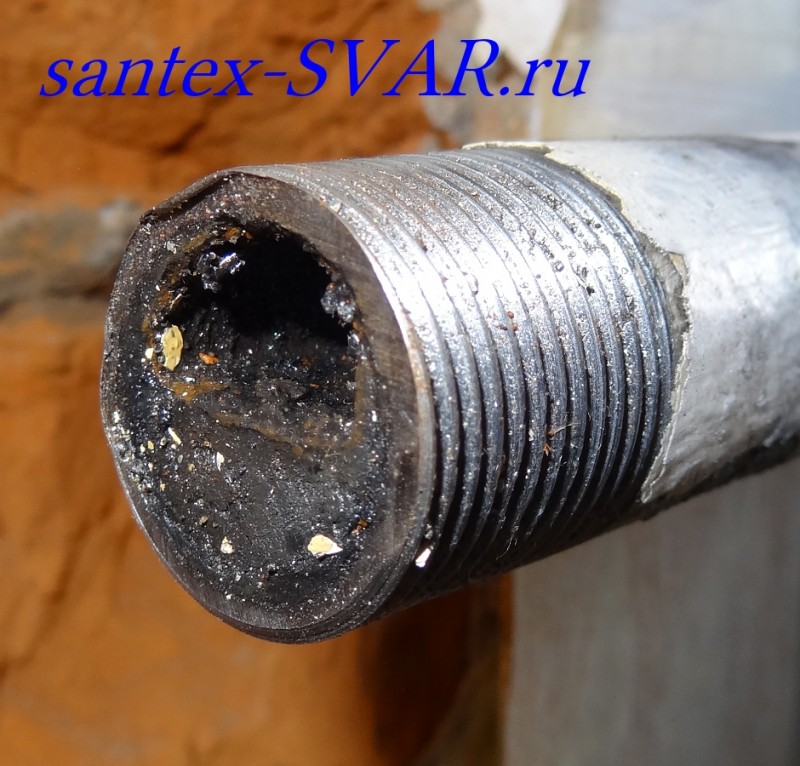

لقد قطعوا الأنبوب وأذهلوا العميل على الفور بأنابيب قذرة بشكل رهيب: لم يتدلى الفك ، لكنه سقط على الفور على الترقوة بضربة. بشكل عام: قدمنا ​​قطعة الأنابيب المقطوعة للعميل.

في مثل هذه الأنابيب القذرة ، من الأفضل تثبيت صمامات التجويف الكامل: هناك فرصة أقل للانسداد والفشل.
لكنهم قاموا بتركيب صمام تحكم Itap بمساحة تدفق أصغر من FAR.

وفي مثل هذا الحد الأدنى من التدفق ، تم إشعال الحديد الزهر مثل قاطرة بخارية.
لقد عملوا بالحد الأدنى للأجور: لم يسحبوا ثني الأنابيب ولحام الغاز - وإلا فمن السهل الإسراع حتى النهاية: إلى الاستبدال الشامل.إذا انفجر شيء ما في عملية الخيوط أو الصنابير المتعرجة: في بداية التسخين ، توجد تسريبات على الفور.لحام الغاز دائمًا في السيارة بالقرب من المدخل (مجازيًا: إنعاش السباكة - استعادة سريعة للتدفئة في الشتاء).
وعلى الفور التثبيت الكامل للرادياتير الجديد (بالفعل مع استبدال المصارف والممر الجانبي النازح).

تباع الآن هذه المكاوي السوفييتية القديمة جديدة ، لكن من لا يحب تصميمها

فجوات كبيرة بين الأقسام واستدارة كل قسم على السطح الأمامي - هناك أجمل KONNER Modern.
يقع النموذج المسطح البيلاروسي تحت نفس عوامل تغيير التصميم.

نصائح مفيدة للاختيار

تم وصف العديد من الميزات أدناه لتحديد المنتجات الأفضل للاستخدام.

آلية تأمين

منظمات الحرارة لها نوعان من آلية القفل: صمام وصمام بمخروط (ساق). آخر مفضل يسمح بالتعديل السلس. يتم ضبط درجة الحرارة يدويًا باستخدام حلقة تقييدية ميكانيكيًا. هناك أيضًا آليات إلكترونية ، فهي أكثر استقلالية.

من الأفضل تركيب صمامات كروية بدلاً من صمامات البوابة ، والتي لها عدد من العيوب: يتآكل صندوق التعبئة بشكل أسرع ، وينمو مع الترسبات ، ويغلق لفترة طويلة. عيوب رافعة Mayevsky: نفاذية منخفضة ، تتطلب مفتاحًا خاصًا أو مفك براغي ، وهو غير مناسب للاستخدام. في حالة الفك العرضي لساقها ، من الصعب جدًا إعادة تثبيتها ، والتغلب على ضغط الماء. بدلاً من ذلك ، يوصى بتركيب صمام عادي أو فتحات تهوية خاصة بالرادياتير. الخيار الأمثل وبأسعار معقولة إذا كان التحكم في درجة الحرارة مطلوبًا هو صنبور برأس حراري.

السكن والوصلات

من الأفضل عدم تثبيت الصمامات الكروية القياسية على البطاريات ، ولكن الصمامات ذات التجويف الكامل. في المناطق السكنية والمنازل والشقق ، يتم استخدام هذه الآليات مع اتصال اقتران.

من الأفضل اختيار صنابير المشعات ذات الهيكل الفولاذي أو البرونزي للتدفئة ، ولكن في أغلب الأحيان يتم وضع الصنابير النحاسية ، لأنها أرخص. تقليد النحاس سيلومين. يجب ألا تشتري منتجًا مصنوعًا منه ، فهو معدن ناعم جدًا. لا تقل موثوقية البوليمر ، لكن لها أبعاد كبيرة. لاستبدالها ، تحتاج إلى قطع قطعة من الأنابيب.

المنتجات التي تحتوي على البوليمر بدلاً من الحشيات المطاطية تكون أكثر متانة. تستبعد صنابير ضبط المبرد على مشعات التدفئة إمكانية تغييرها دون تصريف المياه ، ويمكن القيام بذلك من خلال الصنابير أو مع تركيب أمريكي (باتجاه البطارية).

تعتبر منتجات Itap (إيطاليا) ، Danfoss من أعلى مستويات الجودة. النطاق السعري التقريبي 700-2000 روبل. في النطاق السعري المتوسط ​​توجد منتجات ماركة Oventrop - 550-950 روبل. لميزانية محدودة الأقصر مناسبة - 450-800 روبل. ماركات صينية او تركية.

تركيب مشعات

دعنا نتعرف على كيفية تعليق البطارية بشكل صحيح بيديك. بغض النظر عن نوع المشعات المختارة ، قبل تثبيتها ، قم بإعداد موقع التثبيت بعناية. في كثير من الأحيان ، يتم تثبيت البطاريات تحت النوافذ لتوفير الحمل الحراري الضروري للهواء.

عند إجراء إصلاح شامل لمنزل أو شقة خاصة ، غالبًا ما تكون الجدران الخارجية معزولة ، والجدران الداخلية مغلفة بجدران دريوال. قبل العزل ، يتم تركيب الإطارات المعدنية. في هذه الحالة ، قبل تثبيت بطاريات جديدة ، من الضروري حل مشكلتين: تحديد المسافة التي سيقع الرادياتير من القاعدة الداعمة ، وتثبيت المثبتات مسبقًا (لا يمكن تثبيت المبرد على الحوائط الجافة ، وخاصة الحديد الزهر).

للقيام بذلك ، يجب أولاً تغليف الجدار الذي سيتم توصيل البطارية به بإطار. إذا تم محاذاة الجدران أو لصقها من نقطة الصفر ، يتم تثبيت إشارات خاصة. في حالة تركيب الإطار ، يتم إجراء إدراجات بسمك 25 مم في مواقع التثبيت الخاصة بالسحابات. المواد المستخدمة هي OSB أو الخشب الرقائقي. يجب أن تستقر الملحقات مع الجزء السفلي منها على الأرض وتنتقل إلى ملف تعريف UD. يحتاج كل سخان إلى اثنين أو ثلاثة إدخالات ، اعتمادًا على عدد الأقواس المخطط لها (4 أو 6).

بعد تحضير القاعدة ، يتم تحديد موقع السحابات. في الحوامل المؤقتة ، يتم ضبط البطارية على موضع التصميم باستخدام المستوى. إذا تم تثبيت المبرد بالقرب من النافذة ، يتم ذلك في وسط الفتحة على مسافة 100-150 مم من الأرض وحوالي 100 مم من عتبة النافذة. بعد وضع العلامات ، تتم إزالة البطارية وتصنع ثقوب الأقواس بمثقاب.يجب تثبيتها بحيث تبقى مسافة 30-40 مم من الجزء الخلفي من المبرد إلى الحائط.

يفضل أن تكون مشعات الحديد الزهر الثقيلة ذات أكثر من عشرة أقسام مثبتة بستة أقواس على الأقل. لأنواع البطاريات الأخرى ، أربعة كافية.

لماذا أحتاج إلى مجموعة من المقابس لربط المشعات؟

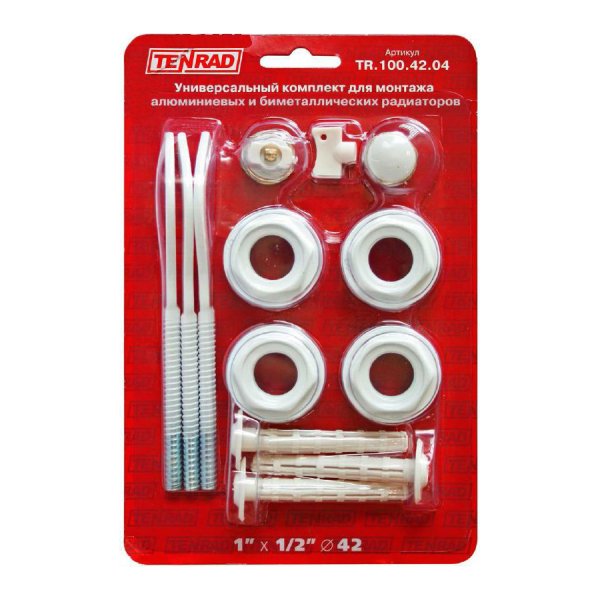

مجموعة من المقابس لربط المشعات. انقر على الصورة للتكبير.

يحتوي كل مبرد على أربعة مداخل مفتوحة (اثنان على كل جانب). يتم ذلك لتجنب المشاكل عند توصيل السخانات ، لأن الاتصال يمكن أن يكون مختلفًا: أحادي الجانب ، متقاطع ، سفلي ، أنبوب واحد. قبل التثبيت ، اعتمادًا على خيار الاتصال ، يتم تحضير المشعات وفقًا لذلك. يتم إغلاق بعض المداخل بمقابس عمياء ، بينما يتم تصنيع البعض الآخر من خلال وصلات ملولبة أو بوصة.

يُطلق على الإجراء الذي يتم فيه تثبيت القوابس ومعدات الإغلاق والتحكم "تعبئة" التوصيلات الملولبة وهي المرحلة الأكثر أهمية في تركيب نظام التدفئة. والسبب هو أنه بعد توصيل المشعات بالأنابيب وبدء تشغيل نظام التدفئة ، يمكن أن تظهر التسريبات في أغلب الأحيان في هذه الأماكن.

يعتبر أكثر أنواع توصيلات البطاريات شيوعًا وفعالية في الشقة اتصالًا أحادي الاتجاه ، حيث يتم توصيل الإمداد في أعلى الجانب الأيسر أو الأيمن من الرادياتير ، ويتم توصيل "الإرجاع" من نفس الطرف البطارية من الأسفل. لتنفيس الهواء من الأعلى ، يتم تثبيت صمام Mayevsky على الجانب الآخر من الرادياتير ، ويتم إغلاق المدخل السفلي بسدادة.

يجب أن يكون كل سخان مزودًا بمجموعة من أربعة مقابس ، ثلاثة منها من خلال وواحد أصم. نحدد الخيط (يمينًا أو يسارًا) عند مداخل الأجزاء القصوى من المبرد. حدد المقابس وفقًا لذلك. يمكن أن يبلغ قطر الخيوط الموجودة على المقابس نصف بوصة أو نصف بوصة. نختار القطر حسب أنبوب الإمداد. عند توصيل الأنبوب العشرين (القطر الخارجي - 20 مم) ، يتم تحديد قابس بممر ½ بوصة. إذا كان الأنبوب الخامس والعشرون متصلاً ، فإننا نأخذ قابسًا مقاس بوصة. يتم تثبيت هذه الأنابيب في نظام رأسي أحادي الأنابيب عندما تكون البطارية جزءًا من الناهض.

وتجدر الإشارة إلى أن المقابس بها حشوات مانعة للتسرب ، لذلك ليست هناك حاجة لتطبيق أي لفات. عند شد المقابس ، من الضروري بذل جهد ملحوظ ، بعد تنظيف القاعدة مسبقًا بمساعدة سكين ، تكون حشية السدادة مجاورة لها. من الأفضل القيام بهذه العملية حتى مع السخانات الجديدة.

صمامات تنظم درجة حرارة البطاريات

صمامات التحكم في مشعات التدفئة هي من الأنواع التالية:

• اساسي؛
• مع رأس حراري.

أنجح طريقة لحل مشكلة درجة حرارة المبرد هي تثبيت رأس ثرموستاتي. بعد تعديله بخانق الانتهازي ، سوف يستمر طوال موسم التدفئة.

سيحافظ صمام التحكم الموجود في المبرد على درجة حرارة مريحة في الغرفة. يتم تثبيت منظم الحرارة على خط الإمداد لأنبوب الإمداد بطريقة لا يتم فيها تسخين العنصر الحساس لدرجة الحرارة بسبب التدفق التصاعدي لكتل ​​الهواء الساخن. يعتبر الخانق خيارًا أرخص ، ولكن يجب تعديله يدويًا اعتمادًا على الدرجة المطلوبة لتدفئة المساحة في المنزل ، وهو أمر غير مناسب بالطبع. بعد كل شيء ، يتمتع كل من المبرد والغرف بقصور ذاتي كبير: لا يمكن أن تستقر درجة حرارة الهواء إلا بعد بضع ساعات من تغيير دواسة الوقود.

أيضًا ، لتنظيم حركة المبرد عبر أنبوب الإمداد ، يتم استخدام صمام سد تقليدي. من حيث المبدأ ، هذا ليس مخصصًا لذلك ، ولكن بفضل مساعدته ، يكون التكوين ممكنًا.
