أ. البيانات الأولية.
الجدران
قاعة لبنة مجصصة و
مطلية بطلاء مائي ؛
السقف لديه تبييض لاصق. طوابق
خشبية ق
مشمع
مغلفة. الكراسي صلبة. القاعة
4 نوافذ
افتتاح
مليئة بالنوافذ ذات الزجاج المزدوج
المساحة 35.2 م 2
و 2
باب
فتحات بمساحة إجمالية 6.2 م 2
. حجم القاعة 9.0 × 14.9 × 7.0 = 938.7 م 3.
احتمال
امتصاص الصوت للأسطح الداخلية
قاعة للترددات 125 و 500 و 2000 هرتز
في الجدول. واحد.
الجدول 1
|
№ ع / ن |
اسم
داخلي |
احتمال
التشطيبات |
||
|
125 |
500 |
2000 |
||
|
1 |
حائط |
0,01 |
0,01 |
0,02 |
|
2 |
سقف |
0,02 |
0,02 |
0,04 |
|
3 |
الأرض |
0,02 |
0,03 |
0,04 |
|
4 |
حشو النافذة |
0,3 |
0,15 |
0,06 |
|
5 |
المكان المحتل |
0,2 |
0,3 |
0,35 |
|
6 |
المكان غير مشغول المستمع |
0,02 |
0,03 |
0,04 |

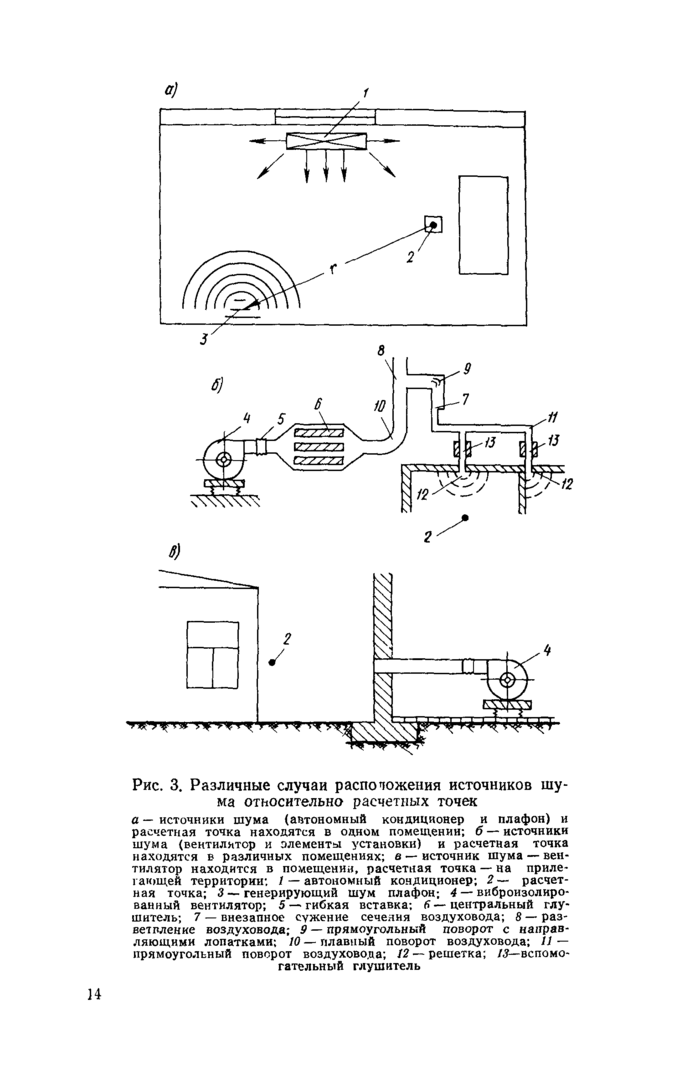

تقع نقاط التسوية في المنطقة المجاورة للمبنى
ضوضاء المروحة
ينتشر من خلال القناة و
يشع في البيئة
من خلال صر أو عمود ، مباشرة
من خلال جدران مبيت المروحة أو
فتح الأنبوب أثناء التثبيت
مروحة خارج المبنى.
على مسافة من
الكثير من المعجبين حتى نقطة التصميم
يمكن أن يكون مصدر الضوضاء أكبر من أبعادها
ضع في اعتبارك النقطة.
الخامس
في هذه الحالة ، مستويات الأوكتاف للصوت
يتم تحديد الضغوط في نقاط التصميم
حسب الصيغة
أين
L Okti
- مستوى طاقة الصوت أوكتاف
مصدر الضوضاء ، ديسيبل ؛
∆L Pneti
هو التخفيض الكلي في مستوى الصوت
السلطة على طول مسار الصوت
في القناة في الأوكتاف المدروس
الفرقة ، ديسيبل ؛
∆L ني
- مؤشر اتجاهية الإشعاع
الصوت ، ديسيبل ؛
ص
هي المسافة من مصدر الضوضاء إلى
نقطة التصميم ، م ؛
دبليو
هي زاوية الإشعاع المكاني
يبدو؛
ب أ
هو توهين الصوت في الغلاف الجوي ، dB / km.
صفحة 1
الصفحة 2
الصفحة 3
صفحة 4
الصفحة 5
الصفحة 6
الصفحة 7
الصفحة 8
الصفحة 9
الصفحة 10
الصفحة 11
الصفحة 12
الصفحة 13
الصفحة 14
الصفحة 15
الصفحة 16
الصفحة 17
صفحة 18
صفحة 19
الصفحة 20
الصفحة 21
الصفحة 22
الصفحة 23
الصفحة 24
الصفحة 25
الصفحة 26
الصفحة 27
الصفحة 28
الصفحة 29
الصفحة 30

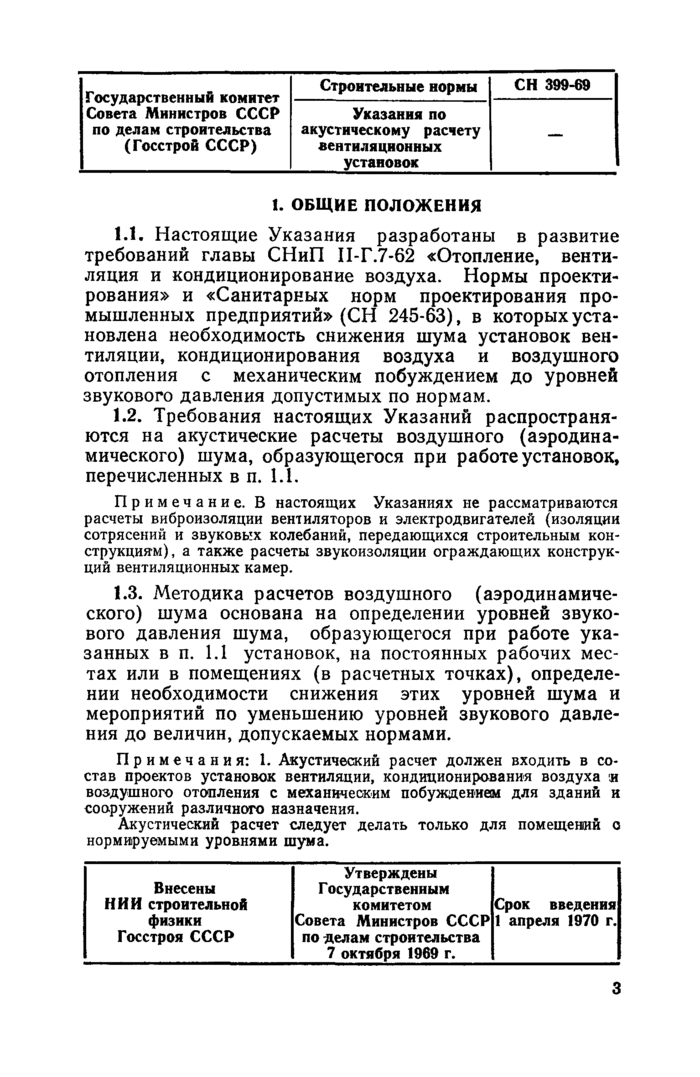

(Gosstroy اتحاد الجمهوريات الاشتراكية السوفياتية)
CH 399-69
موسكو - 1970
طبعة رسمية
لجنة الدولة لمجلس وزراء الاتحاد السوفياتي للبناء
(Gosstroy اتحاد الجمهوريات الاشتراكية السوفياتية)
6.1.1. مضيفا ضوضاء من مصادر متعددة
في
ضرب النقطة المحسوبة للضوضاء من
مصادر متعددة تضيفها
الشدة. مستوى الشدة
مع التشغيل المتزامن لهذه المصادر
معرف ك
(4.12)
أين
إلأنا- مستوى الشدة (أو الصوت
الضغط)أناالمصدرن- عدد
مصادر.
إذا
جميع مصادر الضوضاء لها نفس الشيء
مستوى الشدة ، إذن
(4.13)

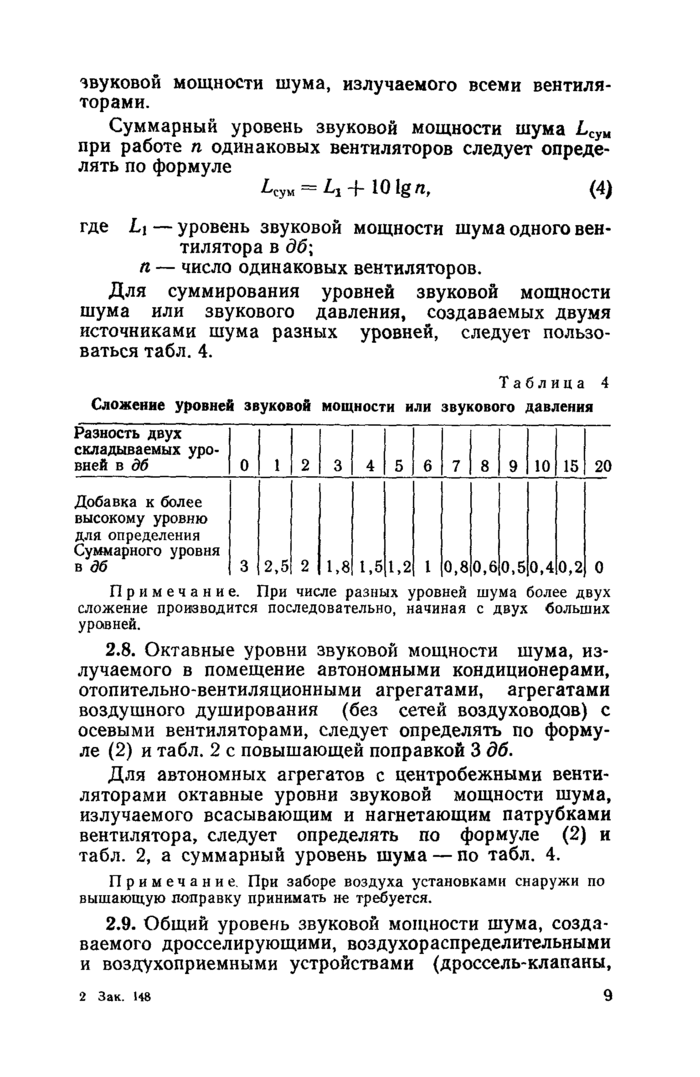

ل
جمع الضوضاء من مصدرين
يمكن تطبيق التبعية
(4.14)
أين
-الأعلى(إل1,إل2) –
الحد الأقصى لقيمة مستوى الشدة
من مصدرين Δإل- مادة مضافة تحدد حسب الجدول 4.2
حسب معامل الاختلاف
شدةإل1وإل2.
جدول
4.2
تعريف
المضافات Δإل
|
| لام1-ل2| |
1 |
2 |
4 |
6 |
8 |
10 |
15 |
20 |
|
ΔL |
3 |
2,5 |
2 |
1,5 |
1 |
0,6 |
0,4 |
0,2 |
في
إذا لزم الأمر ، يمكن لهذه الطريقة
تنتشر إلى أي رقم
مصادر الضوضاء.
اعتبر
ميزات تجميع المستوى
تسمح لنا باستخلاص نتيجة عملية
حول ما يجب تقليل الضوضاء الداخلية
يجب عليك أولا تقليل الضوضاء من أكثر
مصادر قوية.
122- الأحكام الأساسية للحساب الصوتي لنظام التهوية
|
مهمة الحساب الصوتي يجب أن تأخذ الحسابات في الاعتبار ليس فقط الضوضاء الناتجة تنخفض المستويات على طول مسار حركة الهواء هناك ثلاث حالات رئيسية لموضع النقطة المحسوبة ، في يجب أن يكون الحساب الصوتي لنظام التهوية يمكن ضبط مستوى الضوضاء في الغرفة فقط يجب أن يكون الحساب الصوتي لأنظمة التهوية |
عنيفة بشكل خاص الصوتيات بدأت تتطور عندما
لقد تعلم الناس نقل الصوت ... عن طريق
يتم التقاط صدى الصوت صوتي أجهزة استقبال مماثلة في
مبدأ التشغيل مع ...
الصوتيات. صوتي
التقنيات.صوتي المواد والمنتجات. يتم تقليل مستوى الضوضاء بشكل كبير
إذا كان يعتمد على الأساليب المعمارية الصوتيات …
الصوتيات. صوتي
التقنيات.صوتي المواد والمنتجات. يتم تقليل مستوى الضوضاء بشكل كبير
إذا كان يعتمد على الأساليب المعمارية الصوتيات …
صوتي
طريقة الاختبار - الرنين ، بالموجات فوق الصوتية ، التأثير - الأكثر تطوراً و
نفذت في ممارسة بناء الجزر.
- مواد تهدف إلى التحسين صوتي
خصائص المبنى. صوتي المواد مقسمة إلى تشطيب و
جوانات.
الصوتيات. صوتي
التقنيات.
المعماري الصوتيات هو فرع من فروع فيزياء البناء الذي يتعامل معه
عمليات الصوت في الغرفة.
الصوتيات. صوتي
التقنيات. عناصر بيزو. يتم التقاط صدى الصوت صوتي المستقبلات
أجهزة مماثلة من حيث المبدأ لتشغيل الميكروفون.
اختبارات صوتي الحسابات المحمولة جوا
الضوضاء. صوتي يتم الحساب لكل من نطاقات الأوكتاف الثمانية
نطاق السمع ...
الحساب الأولي لوقت الصدى وامتصاص الصوت بتردد 125 و 500 و 2000 هرتز.
لحساب وقت الصدى ، من الضروري حساب متوسط معامل الامتصاص في الغرفة وتحديد الكمية المطلوبة من مادة امتصاص الصوت التي سيتم إدخالها.
عند الحساب ، سنفترض أن الجدران الجانبية التي يصل ارتفاعها إلى 2 متر مغطاة بألواح خشبية ، ويزيد ارتفاعها عن 2 متر بالجص والطلاء ؛ السقف والمظلة وأسفل الشرفة - ألواح خرسانية مطلية ؛ الأرضية تحت المقاعد وفي الممرات مغطاة بسجادة ؛ الأماكن نفسها لها قاعدة ناعمة ؛ أبواب الخروج من القاعة مغطاة بستائر مخملية. المسرح مصنوع من ألواح مغطاة بالباركيه.
لذلك دعونا نصنع طاولة. 2.1 ، حيث نقوم ، لجميع الأسطح المذكورة أعلاه ، بإدخال قيمة مناطقها ومعاملات الامتصاص عند الترددات المقابلة ، ثم باستخدام الصيغة (2.1) ، نحسب متوسط قيم معاملات الامتصاص عند هذه الترددات وقم بإدخالها أيضًا في هذا الجدول:
أين معاملات الامتصاص لأسطح القاعة
المساحات المقابلة لهذه الأسطح
S هي مساحة جميع الأسطح في القاعة
الجدول 2.1 - حساب الامتصاص الأولي
|
سطح |
S ، م 2 |
علاج او معاملة |
أ |
كما |
أ |
كما |
أ |
كما |
|
125 هرتز |
500 هرتز |
2000 هرتز |
||||||
|
سقف: |
||||||||
|
443,86 |
طلاء الخرسانة |
0,01 |
4,44 |
0,01 |
4,44 |
0,02 |
8,88 |
|
|
الجانب. حائط: |
||||||||
|
جدار فوق 2 م |
445,1 |
قطعة من الطوب. الحسد |
0,01 |
4,45 |
0,02 |
8,90 |
0,04 |
15,58 |
|
الجدار أقل من 2 م |
112,72 |
لوح خشب |
0,25 |
28,18 |
0,06 |
6,76 |
0,04 |
4,51 |
|
ستائر |
14 |
مخمل |
0,10 |
1,40 |
0,50 |
7,00 |
0,72 |
10,08 |
|
تنفس |
1,28 |
صر الحديد |
0,30 |
0,38 |
0,50 |
0,64 |
0,50 |
0,64 |
|
الأرض: |
||||||||
|
الكراسي |
261,4 |
لين |
0,15 |
39,21 |
0,20 |
52,28 |
0,30 |
78,42 |
|
الأرض |
113,9 |
سجادة |
0,02 |
2,28 |
0,07 |
7,97 |
0,29 |
33,03 |
|
مشهد |
57,26 |
باركيه خشب |
0,10 |
5,73 |
0,12 |
6,87 |
0,06 |
3,44 |
|
مؤخرة حائط: |
||||||||
|
نوافذ الأجهزة |
0,64 |
زجاج |
0,30 |
0,19 |
0,15 |
0,10 |
0,06 |
0,04 |
|
ستائر |
10 |
مخمل |
0,10 |
1,00 |
0,50 |
5,00 |
0,72 |
7,20 |
|
تنفس |
0,8 |
صر الحديد |
0,30 |
0,24 |
0,50 |
0,40 |
0,50 |
0,40 |
|
حائط |
120,93 |
الطوب الجص |
0,01 |
1,21 |
0,02 |
2,42 |
0,04 |
4,23 |
|
شرفة: |
||||||||
|
الكراسي |
82,08 |
لين |
0,15 |
12,31 |
0,20 |
16,42 |
0,30 |
24,62 |
|
الأرض |
29,28 |
سجادة |
0,02 |
0,59 |
0,07 |
2,05 |
0,29 |
8,49 |
|
نهاية الشرفة |
17,4 |
طلاء الخرسانة |
0,01 |
0,17 |
0,01 |
0,17 |
0,02 |
0,35 |
|
قاع الشرفة |
112,18 |
طلاء الخرسانة |
0,01 |
1,12 |
0,01 |
1,12 |
0,02 |
2,24 |
|
أمام. حائط: |
||||||||
|
نهاية المرحلة |
14,4 |
باركيه خشب |
0,10 |
1,44 |
0,12 |
1,73 |
0,06 |
0,86 |
|
حائط |
77,25 |
الطوب الجص |
0,01 |
0,77 |
0,02 |
1,55 |
0,04 |
2,70 |
|
مجموع |
1914,5 |
105,1 |
125,8 |
205,7 |
||||
|
العصر |
0,055 |
0,066 |
0,107 |
يوضح الجدول أدناه مدى اختلاف متوسط معامل الامتصاص عند الترددات المختلفة. الآن ، بمعرفة متوسط قيمة معامل الامتصاص لجميع الترددات ، باستخدام صيغة Eyring ، يمكننا تحديد وقت الارتداد القياسي:
حيث - مساحة السطح الداخلي للصالة مع مراعاة ارتفاع الأرضية والشرفة
هو متوسط قيمة معامل الامتصاص
V هو حجم القاعة
استبدال القيم التي تم الحصول عليها لمعامل امتصاص الصوت من الجدول. 2.1 وحُسب في القسم الأول قيمة الأبعاد الكلية للقاعة في الصيغة (2.2) ، نحصل على استجابة التردد لوقت الصدى للقاعة غير المعالجة صوتيًا ، وسندخل هذه الحسابات في الجدول. 2.2:
الجدول 2.2 - استجابة التردد لوقت الصدى في غرفة غير معالجة
|
التردد هرتز |
125 |
500 |
1000 |
|
صدى الوقت ، ق |
7,330 |
6,090 |
3,641 |
كما ترى ، تبين أن قيم وقت الارتداد أكبر بكثير من وقت الارتداد الأمثل المحدد في الفقرة 2.1. في هذا الصدد ، من أجل جعل قيمة وقت الصدى في القاعة المحسوبة أقرب إلى القيمة المثلى ، من الضروري إجراء معالجة صوتية إضافية للأسطح الداخلية للقاعة.
القسم 7. استوديو وصوتيات الغرفة
7.1 الخصائص الصوتية للغرفة
في أنظمة الاتصال والبث ، يتم تقسيم المباني إلى نوعين: تلك التي يتم فيها نقل البرامج الكلامية والفنية (أماكن الإرسال) ، وتلك التي يتم فيها استقبال عمليات الإرسال هذه (أماكن الاستقبال). من بين أماكن الإرسال للبث ، فإن النوع الرئيسي من المباني هو الاستوديوهات ، على الرغم من أنه في الحالة العامة يمكن أن تكون أي مباني ، على سبيل المثال ، إذا كان من الضروري نقل البرامج الفعلية. تشمل غرف الاستقبال جميع الغرف التي يمكن أن يتواجد فيها المستمعون ، مثل: غرف المعيشة ، القاعات ، قاعات الحفلات الموسيقية والمسارح ، دور السينما ، المحطات ، أرضيات المصانع ، إلخ. في بعض الحالات ، على سبيل المثال ، في تضخيم الصوت ، يتم دمج غرفة الاستقبال مع غرفة الإرسال. للتواصل ، استخدم أي مكان تقريبًا يمكن أن يكون فيه الشخص.
الاستوديو عبارة عن غرفة مصممة خصيصًا لأداء برامج الكلام والموسيقى. استوديو البث أو التلفزيون هو استوديو يستخدم لإنشاء برامج إذاعية أو تلفزيونية. في استوديوهات الأفلام ، تسمى هذه المباني Tonateliers ، وفي مجمعات الأفلام في مراكز التلفزيون ، يطلق عليها استوديوهات دبلجة الأفلام.
للحصول على الخصائص الصوتية المطلوبة للمباني ، يخضعون لمعاملة صوتية خاصة.
دعونا نفكر أولاً في العمليات الصوتية التي تحدث في المبنى وتأثيرها على الميزات الصوتية للبرنامج التي يراها المستمعون. بالنسبة للغرف ذات الشكل البسيط (على سبيل المثال ، المستطيلة) ، يتم استخدام تحليل الخصائص الموجية. لكن في الممارسة الهندسية ، يستخدمون طرق حساب أبسط ، وإن كانت أقل صرامة ، بناءً على النظرية الإحصائية للنظر في العمليات الصدى.
وفقًا لنظرية الموجة ، يتم تحديد الترددات الطبيعية للغرفة مع الطول والعرض والارتفاع من التعبير
حيث c هي سرعة الصوت في الهواء ؛ أعداد صحيحة من صفر إلى ما لا نهاية. تتوافق كل نسبة من نسب الأرقام مع أحد الترددات الطبيعية للغرفة.
كمثال ، في الشكل. يوضح الشكل 7.1 ، a طيف الترددات الطبيعية لحجم هواء الغرفة مع الأبعاد ، ويوضح الشكل الترددات الموجودة في الفاصل الزمني Hz فقط. في منطقة الترددات المنخفضة ، المقابلة لقيم صغيرة من الأرقام ، يتم فصل الترددات الطبيعية عن بعضها البعض بفواصل زمنية كبيرة نسبيًا. يحتوي طيف التردد الذاتي هنا على بنية منفصلة بشكل أساسي. في منطقة الترددات الأعلى ، يتكثف الطيف بشكل ملحوظ ، وتقل الفواصل بين الترددات الطبيعية المجاورة ، ويزداد عدد التذبذبات الطبيعية في قسم معين من الطيف بسرعة. في بعض الحالات ، أشكال مختلفة من التذبذبات الطبيعية ، أيالأشكال المقابلة لتركيبات مختلفة من الأرقام قد تتطابق في التردد. تظهر هذه الأشكال في الشكل. 7.1 ، ولكن مع خطوط مستطيلة. تشير الأرقام أعلاه إلى عدد النماذج ذات الترددات المطابقة.
عند إيقاف تشغيل مصدر الصوت ، تحدث عملية تخميد التذبذبات فيه على جميع الترددات الطبيعية للغرفة ، ولكل منها الشكل
أين هو مؤشر التوهين ، المحدد من حالة انعكاس الإرادة عند حدود الغرفة للتردد الطبيعي ؛ السعة الأولية للتذبذبات ، على سبيل المثال ، ضغط الصوت ، المحددة من حالة توزيع سعات التذبذب في الغرفة للتردد الطبيعي.
تسمى عملية تخميد الاهتزازات في الغرفة بالصدى. منحنى اضمحلال الصوت ليس له شكل رتيب بسبب الضرب بين الترددات الطبيعية. على التين. يوضح الشكل 7.1 ، ب بنية زمنية تقريبية لإشارة ترددية تفترض الانحلال الأسي ، عندما يتناقص مستوى الإشارات المنعكسة خطيًا بمرور الوقت. في المرحلة الأولى من عملية الصدى ، هيكل الإشارات المنعكسة (إشارات الصدى)
أرز. 7.1 طيف التردد الطبيعي للغرفة (أ) والهيكل الزمني للإشارة الارتدادية فيها (ب)
