Пясък кладенци какво трябва да знаете и как да получите чиста вода

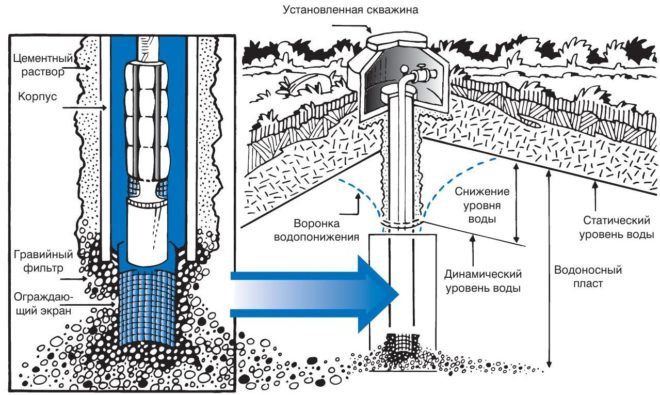

Пясъчните кладенци са изгодно съотношение на ниска цена и дълъг експлоатационен живот на приема на вода. Това е най-доброто решение за даване. Дебитът е достатъчен за осигуряване на малка вила и поддръжка на сайта. Пясъчните пружини са по-малко подложени на промени в производителността, лесни за поддръжка.
Кладенецът е оборудван на дълбочина до 40 м. Минималната дълбочина зависи от дълбочината на 2-3 пясъчни водоносен хоризонт и варира от 20 м. Почти невъзможно е да се определи дълбочината на слоевете без проучване и наличието на специални карти.

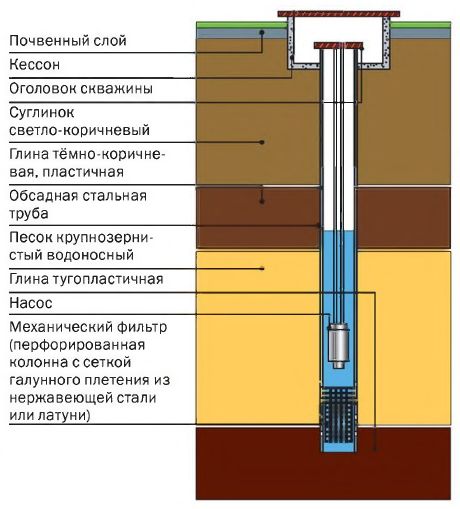

Дизайнът и дълбочината на разположението на пясъчния водоприемник
Периодът на използване на източника и стабилността на работата е най-малко 10 - 15 години. Качеството и количеството на водата зависи от състава на водоносния хоризонт и водонаситеността. Ако водната леща е разположена в едър пясък или чакъл-пясъчна смес, такъв кладенец е по-малко податлив на заливане и има добра производителност. Средните дебити са до 1,5 - 2 m3 на час.
Мястото на подреждане се избира в зависимост от техниката на пробиване. Необходима е равна площ на разстояние от къщата или други сгради на разстояние 5 m.
предимства:
- Простота и бързина на подреждане - стандартното време за изпълнение е 1-2 дни.
- Ниска цена.
- Възможност за работа на труднодостъпни места.
- Стабилна производителност, лекота на грижи, възможност за сезонна консервация.
В зависимост от условията на ландшафта, състава на почвата и дълбочината, до която планират да пробият кладенец, те избират техниката на работа:
Пробиване със шнек с помощта на мобилна платформа или сгъваема машина с малък размер.
Уредът се справя с пробиване до 40 м дълбочина за 8 часа
- Методът с ударно въже е приложим при меки почви.
- Ротационно сондиране с подаване на водно налягане за измиване на мината.
MBU се използва при преминаване на дълбочина до 40 м. Конструкцията е сглобена на ограничена площ - достатъчно е площадка 2x3 м. За целия комплекс от работи е достатъчен 1 ден. Кожухът е оформен от дебелостенни стоманени тръби или специални подсилени пластмасови тръби. В долната част на корпуса трябва да има перфорирана секция - филтър, който предпазва дъното от проникване на глина и пясък.
Кладенците са оборудвани с помпени станции. За предпочитане е да се използват потопяеми помпи, избрани в съответствие с производителността на източника и интензивността на работа на сондажа.
Монтаж на кесон и монтаж на оборудване
От сондажната площадка до вилата се полага подземно водоснабдяване, вкопаване в изолирана тръба под точката на замръзване. Автоматика и хидравличен акумулатор са монтирани в кесон или мазе.
Извършване на измервания и озеленяване
Преди техническия процес на пробиване на кладенци с вода под налягане е необходимо да се извърши подготвителна работа. Те се състоят от следните стъпки:
Изчисляване на дълбочината на водния резервоар
Това е важно за подготовката на необходимата дължина на тръбите и определянето на характеристиките на процеса на пробиване. За да направите това, трябва да получите карта на района с геодезически обозначения, да се погрижите предварително за течността, използвана за сондажната платформа в размер на 5-21 m³.
Подготовка на сайта за работа
Този метод на пробиване предполага наличието на два резервоара по 1 m³ всеки за филтриране на сондажната течност и последващо използване в сондажната платформа. Тези контейнери са свързани помежду си със специален канал и предпазват околността от прекомерно замърсяване.
Самата бормашина е монтирана в строго вертикално положение, всмукателният маркуч за помпата е разположен в първия резервоар. Откъдето през него течността влиза в сондажния вал.
Посочената сондажна машина се отличава със своята простота и ефективност при използването на енергийни ресурси. Той е идеален вариант за частна употреба, тъй като не изисква допълнителни теоретични познания и богат практически опит. Всичко, което се изисква, е стриктно спазване на стриктната последователност на технологичния процес.
3.2 Ротационно сондиране
С ротационен
настъпва разрушаване на сондажната скала
в резултат на едновременното въздействие
на натоварване на битовете и въртящ момент.
Под действието на товара битът се въвежда
в скалата и под въздействието на въртящия момент
моментът го разбива.
Има два
видове ротационно пробиване
- ротационни и със сондажни двигатели.
С ротационен
пробиване(Фигура 2.8) мощност от
9 двигателя се предава чрез лебедката
8 към ротора 16 - специален ротационен
механизъм, монтиран над устата
кладенци в центъра на кулата. Роторът се върти
сондажна струна и се завинтва към нея
бит 1. Сондажната колона се състои от
водеща тръба 15 и се завинтва към нея с
с помощта на специален суб 6
сондажни тръби 5.
следователно,
при ротационно пробиване, дълбочина на сбита
в скалата се случва при движение
ос на кладенеца на ротационна бормашина
колони, а при пробиване със сондаж
двигател - невъртящ се пробиване
колони. характерна черта
ротационното пробиване е промиване
При пробиване с
сондажен двигателбит 1 е завинтен
към вала, а сондажната колона към тялото
2. Когато двигателят работи
валът му с малко се върти, а пробиване
колоната възприема реактивния момент
въртене на корпуса на двигателя, което
загасва се от невъртящ се ротор (в ротора
инсталирайте специален щепсел).
Кална помпа 20,
задвижван от двигател 21,
изпомпва сондажна течност през колектора
(тръбопровод за високо налягане) 19 v
щранг - тръба 17, вертикално монтирана
в десния ъгъл на кулата, след това в гъвкав
сондажен маркуч (втулка) 14, въртящ се 10 и
сондажна струна. Стигане до длетото
промиващата течност преминава през нея
дупки в него и по протежение на пръстеновидния
пространство между стената на кладенеца и
сондажната колона се издига до
повърхност. Тук в контейнерната система
18 и механизми за почистване (на фигурата
не е показано) сондажната течност е почистена
от пробита скала, после идва
в приемните резервоари на 22 кални помпи и
отново се инжектира в кладенеца.
Понастоящем
Използват се три типа двигатели за сондажи
– турбобормашина, винтов двигател и
електрическа бормашина (последната се използва изключително
Рядко).
При пробиване с
турбо бормашина или винтов двигател
сондажен хидравличен поток
кал, движеща се надолу по бормашината
колона, се превръща в механична
на долния вал на двигателя, с който
длето свързано.
При пробиване с
електрическа бормашина електрическа енергия
доставя се чрез кабел, секции от който
монтиран вътре в сондажната колона
и се преобразува от електрическия мотор в
механична енергия на вала, която
директно прехвърлен към бита.
Рисуване
2.8 - Схема на ротационно пробиване
Метод на типични маршрути
В първия случай се използва редовността на естественото отклонение в необходимата работна зона. Планира се сондаж по предварително изградени профили според събраната информация за естественото отклонение на кладенците. Целесъобразно е да се използва такъв метод върху добре проучена зона, освен това кривината на лицето не е необходимо да се контролира - необходимо е само да се адаптира към преминаването на естествено отклонение.
Отрицателната страна на метода се счита за увеличаване на разходите за изграждане на конструкция поради увеличаване на обема на пробиване. За предварително подготвени кладенци във всяка зона се идентифицират местата с най-голям интензитет на отклонение и се съставят профили въз основа на получената информация.

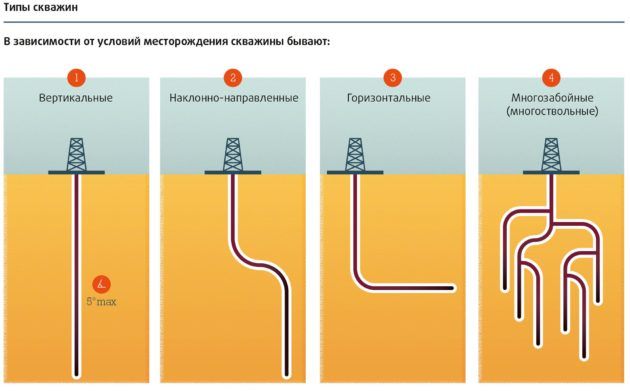

Кладенци с отклонен дизайн
За пробиване на отклонени и хоризонтални кладенци е необходимо посоката на движение на сондата да се отклони с два или повече градуса при ротационен метод и повече от шест градуса при дълбоко пробиване.
Отклонението от вертикалната ос на кладенеца може да бъде предизвикано от естествени или изкуствени фактори.
Естественото отклонение може да бъде причинено от метеорологични, геоложки и сеизмични условия. Изкуственото отклонение от вертикалата е принудително. Ако по време на пробиване е възможно да се контролира ъгълът на движение на свредлото, такава структура на кладенеца се счита за наклонена.
Насоченото сондиране на кладенци може да бъде многостранно и едностранно. В първия случай се прави основният вал, след което от него се правят няколко допълнителни лица вертикално или под ъгъл, във втория случай първоначално се задава необходимият ъгъл на кладенеца с помощта на оборудването и пробиването се извършва наведнъж при необходимия наклон.
Правила за пробиване на водни кладенци
Методът за пробиване на кладенци за вода зависи от дълбочината на кладенеца. По правило първият водоносен хоризонт е подземните води, следвани от подземните води. Последните са по-предпочитани, тъй като са по-чисти поради дълбочината на залягане. На място с лоша екология водата от приземния слой може да е неподходяща за хората. Също така количеството вода директно зависи от обема на естествения източник и количеството на валежите през сезона. Когато зимата е безснежна и лятото е сухо, в приземните слоеве може да има малко вода. Приемът на вода през различните години може да бъде много различен. За качествени сондажни услуги препоръчваме да се свържете с Burvoda72, можете да се запознаете с цените за пробиване на кладенци в Тюмен на страницата.
Плитки кладенци от около 20-30 метра се пробиват на сухо с помощта на самоходна платформа. Източникът на вода в тези кладенци са подземните води. На картите тяхното местоположение е посочено приблизително, така че кладенците обикновено се пробиват на сляпо.
След отваряне на водоносния хоризонт се извършва пречистване на водата. Почистването се извършва по следния алгоритъм:
- направете пробно вземане на проби и също така определете вида на пясъка;
- за среднозърнест пясък е достатъчен мрежест филтър (в кладенеца се вкарва паста или метална обсадна тръба с желания диаметър, а в долната му част се поставя подходящ филтър);
- ако във водата има фин пясък, за почистването му е необходим чакълен филтър от каменни стърготини.
След това тръбите могат да бъдат свързани към водопроводната система и водата се подава към къщата. Водата изисква допълнително пречистване с филтър, за разлика от водата, добита от артезиански кладенци.
В артезианските кладенци има вода, идваща от хоризонти на пукнатини. Те могат да имат дълбочина до 250 м. За пробиване на такива кладенци е необходима предварителна подготовка. В ямата близо до мястото на сондиране се приготвя глинен разтвор за промиване, който предотвратява изливането на кладенеца. След преминаване през пясъчно-глинестите и варовикови слоеве, в кладенеца се вкарва стоманена обвивка. След това сондирането продължава с добавяне на кал. За да не попадат подземните води в основния хоризонт, са необходими специални германски сухи глинени гранули. Под въздействието на влага те набъбват и се увеличават, а също така се залепват здраво. Така се образува тапа, която изключва проникването на горни слоеве вода в основния хоризонт.
Преглеждания: 3999
Категория: Инженерни системи » Водоснабдяване и канализация
Характеристики на водоприемните съоръжения
Един от видовете водоприемни съоръжения
С помощта на промишлени водоприемни конструкции, промишлени предприятия, големи населени места и ферми се осигуряват с вода. Те имат значителен размер на прохода. Тяхната производителност може да достигне 6000 m³/h. В някои случаи конструкцията се намира на дълбочина над 200 метра. Водата се доставя на потребителите чрез мощни дълбоководни помпи и водни кули.
Специализирани организации се занимават с разработването на такива структури. Преди да започнете работа, се проучва съставът на почвата, оценява се дълбочината на водоносните хоризонти и се избира оптималното място за преминаване. Определя се и методът на пробиване.
Предимства и недостатъци
Ротационното пробиване на кладенци за вода е много често срещан вариант в случай на необходимост от получаване на достъп до животворна влага. Този метод има редица предимства пред останалите:
- висока скорост на процеса;
- способност за работа с различни видове почва поради използването на длето с определени ръбове, изработено от материал, подходящ за твърдост;
- малкият размер на инсталацията и в някои случаи нейната мобилност.
Методът има и недостатъци, по-скоро определени ограничения.
В някои случаи трябва да бъдете внимателни и да запомните, че:
- твърди предмети по пътя на кладенеца - препятствие при липса на специално оборудване, което ще помогне за унищожаване на скалата;
- през зимата работата на ротационния блок е невъзможна, тъй като почвата замръзва достатъчно дълбоко и течността за промиване може да замръзне;
- мощността на инсталацията зависи от ротора, който е много уязвим.
Свързано видео: Как да изберем място за пробиване на кладенец
Селекция от въпроси
- Михаил, Липецк — Какви дискове за рязане на метал трябва да се използват?
- Иван, Москва — Какъв е ГОСТ на металопрокатната ламарина?
- Максим, Твер — Кои са най-добрите стелажи за съхранение на валцувани метални продукти?
- Владимир, Новосибирск — Какво означава ултразвукова обработка на метали без използването на абразивни вещества?
- Валери, Москва — Как да изковате нож от лагер със собствените си ръце?
- Станислав, Воронеж — Какво оборудване се използва за производството на въздуховоди от поцинкована стомана?
Отклонени профили на кладенеца
Пробиване на отклонен кладенец има няколко профила.
За организиране на технически правилно пробиване е необходимо предварително да се очертаят зоните на бъдещото клане, неговата дълбочина и позиция.
Профилите за пробиване могат да бъдат както следва:
- Наклоненият участък е сегментът от първия проход на свредлото, който се отклонява с един или два градуса.
- Задайте ъглов участък - до наклонения участък, върху който ъгълът на пробиване се извива и става по-стръмен.
- Прав участък - след задаване на ъгъла се прави малък сегмент с права линия, сякаш продължава посоката на стръмния ъгъл.
- Сегментът на намаляване на ъгъла на наклон - сондажът е насочен в посока на намаляване на ъгъла, до най-дълбоката точка на долния отвор.
Независимо от дизайна на профила, горната част на лицето трябва винаги да е вертикална. При геоложки проучвания наклонените кладенци се пробиват с шпиндели от земната повърхност. Първо, долният отвор има права посока, която се задава от шпиндела, след това, в резултат на анизотропията на пробитата почва, линията ще се отклони от първоначално определеното движение.
При отклонение от повече от петдесет градуса обемът на сондажа се увеличава в резултат на ограничаването на традиционните методи за геоложки проучвания чрез кабел, потопен в кладенеца.
Принципът на действие на инсталациите
Ротационното сондиране е идеален метод за оформяне на кладенец или извличане на вода, ако резултатът е възможността за консумация на големи количества чиста питейна вода. Такъв кладенец трябва да работи дълго време и непрекъснато.
Постигането на добри резултати ще позволи такава хидравлична конструкция като ротационна инсталация.
Схема на сондажната платформа
Той е в състояние да пробие много дълбок кладенец, водата от който е достатъчна не само за питейни цели, поливане на обекта, басейн, но и за други битови нужди.
При ротационното пробиване технологията е доста проста. В сондажната тръба се спуска вал с накрайник, който е длето. Започва процесът на въртене и с помощта на длето скалата се разрушава. Самият процес на въртене се извършва с помощта на хидравлична инсталация. За да може разрушената скала да напусне кладенеца, се използва промиващ разтвор. Има два начина да го изпратите:
- Директно промиване. Изпомпва се в сондажната тръба с помощта на помпа и се изстисква през пръстена.
- Обратно промиване. Всичко се случва обратно на директното промиване: първо, промивната течност се подава в пръстеновидния отвор, а след това с помощта на помпи се изпомпва от сондажната тръба заедно със скалата.
Директното промиване спрямо обратното промиване е евтино, което позволява на собствениците на селски къщи да използват този метод. При сондиране в индустриален мащаб, например при разработването на нефтени кладенци, методът на обратно промиване е по-рационален, макар и по-скъп.
Самата система за почистване също се състои от няколко елемента:
- улук;
- вибрационно сито;
- хидроциклони.
Ротационно управлявана система
3.1 Пробиване с чук
Ударно пробиване.
От всичките му разновидности, най-големият
разпределение получи ударно въже
пробиване (Фигура 2.7).
пробивателен снаряд,
който се състои от длето 1, шок
прът 2, плъзгащ се прът-ножица 3 и
въжена ключалка 4, спусната в кладенеца
на въже 5, което, огъвайки се около блок 6,
теглеща ролка 8 и водеща ролка
10 се развива от сондажния барабан 11
машина. Скорост на пробиване
регулирайте спирачка 12. Блок 6 е инсталиран
върху горната част на мачтата 18. За потискане на вибрациите,
се прилагат възникнали при пробиване
амортисьори 7.
Манивела 14 в
помощта на свързващия прът 15 води до осцилаторни
движение на балансовата рамка 9. При спускане
ролка за опъване на рамката 8 опъва въжето
и издига сондажния снаряд над долния отвор.
Когато рамката се повдигне, въжето се спуска,
снарядът пада, а когато длетото се удари
скалата е разрушена.
Фигура 2.7 - Схема
ударно пробиване
Като натрупвате
на дъното на разрушената скала (утайка)
има нужда от почистване
кладенци. За да направите това, с помощта на барабана
изтегляне на сондажа от кладенеца
и многократно спускайте парапета в него
13 на въжето 17, отвиване от барабана
16. В долната част на парапета има клапан. В
потапяне на парапета в утайката
клапанът за течност се отваря и парапетът
пълни с тази смес, при вдигане
клапата на бойлера се затваря. повдигнати
върху повърхността на замърсената течност
изсипете в съд за събиране. За пълно
почистването на кладенеца трябва да се намали
Bailer няколко пъти подред.
След почистване
сондажната инсталация се спуска в кладенеца
снаряд, а процесът на пробиване продължава.
При ударно пробиване
кладенецът обикновено не се пълни
течност. Следователно, за да се избегне колапс
скали от стените му, спуснете корпуса
колона, изработена от метал
обсадни тръби, свързани една с друга
чрез резба или заваряване. Като
обсадна колона за задълбочаване на кладенец
напред към клането и периодично
удължете (увеличете) с една тръба.
метод на въздействие
повече от 50 години не се използва в нефт и газ
индустрии на Русия. Въпреки това, в проучването
сондаж в алувиални отлагания,
в инженерно-геоложките проучвания,
сондажни кладенци за вода и др. находки
неговото приложение.
Процес на пробиване
Подаваната течност при използване на метода за пробиване на въртящ се кладенец под високо налягане разяжда почвата под битката и я извежда на повърхността. Там течността влиза в пречиствателната станция.Различни филтри, включително вибрационно сито, освобождават течността от скалата и водата отново се излива в системата.
За различни скали могат да се използват различни видове течности за промиване: чиста вода за скалисти скали или водно-глинен разтвор за рохкава почва. В някои случаи е възможно кладенеца да се издуха със сгъстен въздух.
Самата платформа за ротационния метод за пробиване на кладенци е кула, към която е прикрепено подемно оборудване и други технически устройства. В шахтата на дерика, която влиза в кладенеца, има сондажна колона, задвижвана от различни видове двигатели: електрически, с вътрешно горене, двигател на превозни средства, които станаха основа за ротационна инсталация.
