Свързваме релето към водопровода
Необходимо е първо да свържете превключвателя за налягане към вода и на второ място към електричество. Настройката на релето е последният, трети етап.
Да предположим, че всичко се оказа страхотно и намерихме това парче тръба с резба, към което трябва да се завинти превключвателят за налягане. Знаете ли как да направите надеждни резбови връзки? Ако да, тогава добре. Ако не, тогава трябва да практикувате. Сега в продажба има конец Tangit Unilok. Доста е сладко и удобно. Той е по-удобен от лен за запечатване на резбови водни връзки, но е доста скъп. ще го използваме!
Процедурата за свързване на превключвателя за налягане към водопровода за манекени (специалистите не могат да четат)
Така че нека се молим, нека започваме. При запечатване на нишки с лен или тангит има някои трикове. Тангитът се навива, което е очевидно, върху конеца, който е върху тръбата. Имаме този край на тръбата, тоест крайната страна към нас. Оказва се, че гледаме директно в края, на който ще навиваме каквото и да е. Преценяваме приблизително колко нишка ще използваме. Взимаме конеца тангита и започваме да го увиваме. Започваме този процес не от края, а до края, отстъпвайки от ръба до разстоянието, което ще бъде вътре в гайката. В горната диаграма посочих приблизителната позиция, от която трябва да започнете със зелена стрелка. Когато навивате тангит, завъртете конеца по посока на часовниковата стрелка (червена стрелка на диаграмата), гледайки края на тръбата. Първият цикъл трябва здраво да закрепи конеца. за да не се опъва и да не цъфти. След това действаме според инструкциите за тангит, тоест се уверяваме, че конецът не лежи вътре в жлебовете на конеца.
Трябва да навивате доста равномерно и плътно. Не се опитвайте да го увиете, така че да получите цял тумор от тангит. Тук наистина е необходим известен опит. Увиването малко е лошо. Ще тече. Много - не завивайте гайката, смачкайте конеца и пак ще потече. Не се разстройвайте! Вземи го - добре. Не - практика. Да предположим увити. Започваме да навиваме релето
Да се въртим бавно! много бавно и внимателно. Първо с ръце, но не за дълго
Веднага щом се почувства съпротива, започваме да работим с гаечен ключ. Първият знак, че всичко е наред е, че гайката не се завинтва твърде лесно по тангит. Наличието на нишката трябва да се усеща, но в умерени количества. Внимателно наблюдаваме как се завинтва гайката на релето. Ако е навита на тангит, това е добре. За съжаление може да откриете, че тангитът под гайката образува бримки, сгъстява се и излиза от конеца. Това е лошо. В този случай предлагам да завъртите малко повече и, ако ситуацията с бримките се влоши, тогава е по-добре да развиете релето и да повторите цялата намотка. В този случай е по-добре да освободите конеца от старата нишка и да направите всичко чисто.
Да предположим, че всичко се получи, нямаше примки или имаше един малък, който се образува, когато на практика сме навили всичко. След това завъртаме релето до края. Но не твърде трудно! Ние превеждаме духа. Има голяма вероятност всичко да е наред и да няма изтичане.
Преглед на популярните модели
Има два вида превключватели за налягане: механични и електронни, като последните са много по-скъпи и рядко се използват. На пазара е представена широка гама от устройства от местни и чуждестранни производители, улесняващи избора на необходимия модел.
RDM-5 Джилекс (15 USD) е най-популярният висококачествен модел от местен производител.
Спецификации
- обхват: 1,0 - 4,6 атм.;
- минимална разлика: 1 атм.;
- работен ток: максимум 10 A.;
- клас на защита: IP 44;
- фабрични настройки: 1,4 атм. и 2,8 атм.
Genebre 3781 1/4″ ($10) е бюджетен модел, произведен в Испания.
Спецификации
- материал на корпуса: пластмаса;
- налягане: отгоре 10 атм.;
- връзка: резба 1,4 инча;
- тегло: 0,4 кг.
Italtecnica PM / 5-3W (13 USD) е евтино устройство от италиански производител с вграден манометър.
Спецификации
- максимален ток: 12A;
- работно налягане: максимум 5 атм.;
- по-ниска: диапазон на настройка 1 - 2,5 атм.;
- горен: диапазон 1,8 - 4,5 атм.
Превключвателят за налягане е най-важният елемент във водоприемната система, който осигурява автоматично индивидуално водоснабдяване на къщата. Намира се до акумулатора, режимът на работа се задава чрез регулиращи винтове вътре в корпуса.
При организиране на автономно водоснабдяване в частна къща се използва помпено оборудване за набиране на вода. За да бъде стабилно водоснабдяването, е необходимо да го изберете правилно, тъй като всеки тип има свои собствени технически характеристики и характеристики.
За ефективна и безпроблемна работа на помпата и цялата водоснабдителна система е необходимо да закупите и инсталирате комплект за автоматизация на помпата, като се вземат предвид характеристиките на кладенеца или кладенеца, нивото на водата и очаквания дебит .
Вибрационната помпа се избира, когато количеството вода, изразходвана на ден, не надвишава 1 кубичен метър. Той е евтин, не създава проблеми по време на експлоатация и поддръжка, а ремонтът му е лесен. Но ако водата се консумира от 1 до 4 кубични метра или водата се намира на разстояние 50 м, по-добре е да закупите центробежен модел.
Обикновено комплектът включва:
- работно реле, което е отговорно за подаване и блокиране на напрежението към помпата по време на изпразване или пълнене на системата; устройството може да бъде конфигурирано незабавно фабрично, а самоконфигурирането за специфични условия също е разрешено:
- колектор, който доставя и разпределя вода до всички точки на потребление;
- манометър за измерване на налягането.
Производителите предлагат готови помпени станции, адаптирани към специфични изисквания, но самостоятелно сглобената система ще работи най-ефективно. Системата е оборудвана и със сензор, който блокира работата й по време на работа на сухо: изключва двигателя от захранването.
Безопасността на работата на оборудването се осигурява от сензори за защита от претоварване и целостта на главния тръбопровод, както и регулатор на мощността.
Свързване на превключвателя за налягане към водоснабдителната система
Когато инсталирате релето в системата за всмукване на вода, трябва да се спазват следните правила.
- Хидравличният акумулатор за водоснабдителни системи и точката на свързване на устройството към водоснабдяването са разположени в близост - това ще избегне превключване на помпата при внезапни краткотрайни скокове на налягането.
- Когато инсталирате, трябва да вземете предвид температурния режим - някои модели функционират само при топли условия.
- За да се опрости монтажа в съвременните повърхностни помпи, е монтиран фитинг, към който могат да бъдат директно свързани реле и манометър.
Свързването на превключвател за налягане към потопяема помпа може да се извърши по два начина:
- Устройството се свързва към водопроводни тръби чрез тройник с помощта на преходен фитинг.
- Преди да свържете акумулатора към потопяемата помпа, към него се свързва фитинг с пет изхода, свързаните устройства (хидроакумулатор, манометър, реле) и водопровода са свързани в една точка.
Електрическа схема
В зависимост от нуждите на потребителя и неговите финансови възможности, можете да изберете един от методите за свързване на дълбоката помпа към електрическата мрежа.
Без автоматизация
Без допълнителни устройства за управление, помпата е свързана с помощта на предварително инсталиран електрически контакт със заземяващ контакт. Помпата също е заземена. За това се използва главната шина на къщата, която е свързана със съществуващия заземен контур на сградата.
За подаване на електричество към контакта се използва трижилен кабел. Захранващото напрежение на потопяемата помпа е 220V.Не използвайте контакти от 380 или 150 волта.
Чрез превключвател за налягане
За да намалите цената на комплект оборудване под налягане, можете да приложите схема на свързване за сондажна помпа само с превключвател за налягане без контролен блок. Устройството изключва помпата, когато налягането достигне своя максимум, и я стартира, когато индикаторите намалеят до минимум.
С контролна кутия
Когато избирате модел за автоматизация, първо трябва да разберете коя защитна система вече е доставена от производителя в помпата. Съвременните устройства вече са защитени от прегряване и празен ход. Понякога оборудването е оборудвано с поплавък механизъм. Като се имат предвид тези данни, можете да изберете една от трите опции за автоматизация - проста, с електрическо управление от второ или трето поколение.
Най-простата защита се използва най-често за автоматично водоснабдяване. Контролният блок тук е сглобен от три устройства:
- Блокер на сухо бягане. Той ще изключи машината, която работи без вода, предотвратявайки прегряване. Понякога се допуска допълнителна инсталация на поплавък. Той изпълнява същите функции, изключва помпено оборудване, когато нивото на водата падне, предотвратявайки прегряване. Може да изглежда, че устройствата са примитивни, но осигуряват ефективна защита на електродвигателя.
- Хидравличен акумулатор. Без него няма да работи за осигуряване на автоматично водоснабдяване. Хидравличният резервоар работи като резервоар за съхранение на вода. Вътре има работещ механизъм - диафрагма.
- Превключвател за налягане в комплект с манометър. Това устройство ви позволява да конфигурирате работата на релейните контакти.
Не е трудно да оборудвате оборудване под налягане със собствените си ръце с проста автоматизация. Принципът на работа на системата е прост: когато се изразходва вода, налягането в хидравличния резервоар намалява. Когато се достигне минималният индикатор, релето стартира оборудването под налягане, което изпомпва вода в резервоара за съхранение. Когато налягането в хидравличния акумулатор достигне своя максимум, релейното устройство изключва уреда. В процеса на консумация на вода цикълът се повтаря.
Регулирането на границите на налягането в акумулатора се извършва с помощта на реле. В устройството с помощта на манометър задайте минималните и максималните параметри на реакция.
При автоматизацията от второ поколение връзката преминава през електрически блок с набор от сензори. Те се монтират директно върху оборудването под налягане, както и във вътрешността на водопроводната мрежа и позволяват на системата да функционира без хидравличен резервоар. Импулсът от сензорите се подава към електронния блок, който управлява системата.
Работата на оборудване под налягане с такава схема за свързване на потопяема помпа за кладенец към автоматизация:
- Течността се натрупва само във водопровода, където е поставен един от сензорите.
- Когато налягането спадне, сензорът изпраща импулс към управляващия блок, който стартира помпата.
- След достигане на желаното налягане на водния поток във водопровода, помпата се изключва по подобен начин.
За да инсталирате такава автоматизация, ще ви трябват основни познания в електротехниката. Тази и предишната защита работят почти еднакво - според налягането на водата. Електрическият блок със сензори обаче е по-скъп, поради което не е толкова популярен сред потребителите. Дори когато използвате автоматика, не можете да използвате хидравличен резервоар, въпреки че в случай на прекъсване на захранването няма да останете без вода с него. Винаги има резерв в задвижването.
Автоматизацията от трето поколение е надеждна, качествена и скъпа. Неговото инсталиране ви позволява значително да спестите електричество поради ултра-прецизната настройка на работата на електродвигателя. Схемата за свързване на усъвършенствана автоматизация към помпа за дълбок кладенец е много сложна, така че трябва да се свържете с професионалист, за да я свържете. Но той осигурява пълна защита на двигателя от различни повреди, например прегряване по време на сухо движение или изгаряне на намотките по време на токови удари в мрежата.
Устройството работи от сензори без хидравличен резервоар.Ефективността се постига чрез фина настройка.
Наистина ли е необходим хидравличен акумулатор?
Разумен въпрос: възможно ли е без хидравличен акумулатор? По принцип това е възможно, но с конвенционален блок за автоматизация помпата ще се включва и изключва много често, реагирайки дори на лек поток вода. В края на краищата количеството вода в напорния тръбопровод е малко и най-малкият воден поток ще доведе до бързо спадане на налягането и същото бързо увеличение при включване на помпата. Точно защото помпата не се включва при всяко твое "кихане" слагат хидравличен акумулатор, поне малък. Тъй като водата е несвиваема субстанция, въздухът се изпомпва в акумулатора, който за разлика от водата се компресира добре и действа като вид амортисьор, който регулира натрупването и потока на вода. Ако в акумулатора няма или е твърде малко въздух, тогава няма да има какво да се компресира, тоест няма да има натрупване на вода.
В идеалния случай капацитетът на акумулаторите трябва да бъде само малко по-малък от дебита на вашия водоизточник, а помпата в този случай ще се включи само когато се изразходва доста приличен запас от вода, т.е. много рядко, но за дълго време. Но тогава цената ще бъде много скъпа.
Сега в продажба се появиха помпени станции с подобрени блокове за автоматизация с вградена защита от работа на сухо, които плавно стартират и спират помпата, регулират мощността й в зависимост от даденото налягане. Смята се, че акумулаторът по принцип не им трябва. Но всичко това работи добре само при липса на токови удари, с които нашите отдалечени райони и летни вили не могат да се похвалят. И, за съжаление, стабилизаторите не винаги спасяват от тази неприятност. Освен това цената на такава станция много често е много по-висока от обичайната, което според мен не се оправдава.
Възможно ли е по принцип да използвате вашия пресостат с вашата помпа
Превключвателят за налягане е свързан не само с електричество, но и с вода. За свързването на водата се използва гайка, която е здраво закрепена към релето. Това означава, че когато завивате превключвателя за налягане към помпата, ще трябва да завъртите самия превключвател. Затова първо помислете дали имате възможност да завъртите това реле по посока на часовниковата стрелка на помпата? Ще пасне ли? Удря ли се в други тръби или в самия корпус на помпата?
Ще приемем, че този въпрос е решен положително, защото в противен случай трябва да погледнем мястото и например да се погрижим за някакъв удължител или нещо подобно.
При превключвателя за налягане входът за вода не е съвсем стандартен по диаметър. За повечето домашни релета това е четвърт инч. За професионални релета диаметърът на връзката може да е по-голям. Този проблем трябва да се погрижи и, ако е необходимо, да купите месингов адаптер за желания диаметър.
Преди това при производството на автоматични помпени станции се използва специална и доста стандартна част, обикновено наричана рибена кост. Това е толкова хубаво парче месингова тръба с дължина 10 или 12 сантиметра и диаметър 1 инч. Рибената кост се завинтва към изхода на помпата в единия край и има стандартни „изходи“ за свързване на манометър, превключвател за налягане, резервоар за съхранение на вода и самата водопровода. Сега всичко стана много по-сложно. Има помпи, при които превключвателят за налягане се завинтва директно към помпата или на много неподходящи на пръв поглед места. Това разнообразие прави работата ми по писане на подробни инструкции доста трудна.
Регулиране на релето
При покупка релето е настроено на определен режим на превключване, стандартните стойности са 1,4 и 2,8 атм., тоест при 2,8 атм. помпата ще бъде изключена и включена, ако налягането е по-малко от 1,4 атм. Обикновено, когато инсталирате устройство в системата, е необходимо да изберете прага на реакция - за това трябва да знаете какво налягане дава помпата в кладенеца.
Ако налягането на помпата на кладенеца е 2 атм и стандартната стойност от 2,8 атм остане в релето, тогава помпата никога няма да се изключи (физически не може да създаде налягане, което достига прага на реакция) и след интензивна работа ще премине към вечен покой. По-малко трагична ситуация е, когато помпата може да достави налягане от 5 атм., а релето я изключва при 2,8 атм. В този случай системата работи неефективно и е желателно да се монтира устройство, съответстващо на налягането на водната помпа на сондажа.
За измервания при регулиране на релето е необходим манометър, работата се състои от следните стъпки.
- Водата започва да се източва от системата и налягането при включване на помпата се записва на манометъра.
- Вентилите се затварят и се записват показанията на манометъра, при който помпата се изключва.
- Регулирайте устройството с голям винт, като периодично включвате и изключвате водата, докато се получи желаната по-ниска стойност на налягането.
- След това те пристъпват към регулиране на диапазона, който задава горното налягане с малък винт. Водата също периодично се включва и изключва, докато се получи необходимата стойност.
1 От какво се състои помпената станция
Помпените станции за кладенци се състоят от следните функционални елементи:
При подреждането на помпени станции със собствените си ръце най-често се използват два вида помпи за прием на вода - вибрационни помпи (като "Kid", "Brook" и други подобни) или центробежни агрегати. Струва си да изберете вибрационна помпа, ако водата се взема от плитък източник - кладенец или пясъчен кладенец, чиято дълбочина не надвишава 10-15 метра.
Предимствата на вибрационните устройства включват минимална цена, лесен ремонт и достатъчна производителност за неизискваща домашна употреба.
Ако обаче притежавате артезиански кладенец с дълбочина над 30 метра, ще ви е необходима потопяема центробежна помпа. Такива агрегати са много по-скъпи, но тяхната мощност и експлоатационен живот са несравнимо по-високи от тези на помпите Malysh.
Повърхностните помпи също се използват често, но те имат относително ниска възможна дълбочина на захващане на вода (около 12-15 метра) и следователно не са подходящи за използване в дълбоки кладенци или кладенци.

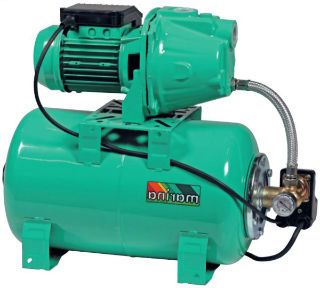

Конвенционална помпена станция с акумулатор, пресостат, помпа и манометър
Хидравличен акумулатор за помпени станции е контейнер, който изпълнява функцията за натрупване на вода. В допълнение към факта, че къщата винаги ще има необходимото количество вода, такъв резервоар ще предпази цялата система от воден чук и ще осигури оптималната работа на помпата.
Хидравличният акумулатор контролира плавността на промяната в налягането на водоснабдяването по време на работата си и елиминира необходимостта от постоянно включване и изключване на помпата (което има изключително положителен ефект върху експлоатационния живот на вибрационните устройства на Malysh, тъй като в повечето случаи, ремонтът им е свързан именно с прегряване и повреда на намотката на електромагнитните бобини).
Не мислете обаче, че само инсталирането на хидравличен акумулатор ще предпази помпата от прегряване. Това устройство, разбира се, ще намали времето за работа на помпено оборудване. Въпреки това, потопяемите модели, особено помпите Malysh, също могат да прегреят поради твърде малко вода наоколо, тъй като водата изпълнява основните функции за охлаждане на двигателя и корпуса им.
Превключвателят за налягане е това, което обединява цялото оборудване в обща система и осигурява автономната му работа. Невъзможно е да се сглоби помпена станция за кладенец без този елемент. Релето постоянно следи нивото на вътрешното налягане, което има резервоарът за съхранение (хидравличен акумулатор).
Ако налягането в хидравличния резервоар падне под допустимото ниво, което показва, че нивото на водата в него е намаляло, превключвателят за налягане свързва контактите на потопяемата помпа, в резултат на което тя се включва и започва да подава вода.Веднага след като акумулаторът се напълни до необходимото ниво, релето изключва помпата.
Той е инсталиран на хидравличния резервоар, ако контейнерът не е бил снабден първоначално с него. Въз основа на показанията на манометъра се наблюдава и регулира цялата система.
Няколко съвета как да изберете помпена станция: най-добре е да дадете предпочитание на оборудване от доверени производители Grundfos, Pedrollo, Ergus.
Свързване на повърхностна помпа към хидравличен акумулатор
Защо сами да сглобявате помпената станция.
На първо място, струва ми се, че помпената станция си струва да сглобите сами, ако вече имате някои от нейните компоненти, обикновено най-скъпите. Това е помпа и хидравличен акумулатор. Тъй като цената на помпата е около половината от цената на помпена станция, съответно хидравличният акумулатор е около една трета. Тоест, няма смисъл да купувате нова помпена станция, ако акумулаторът ви е бил смачкан през зимата или помпата е изгоряла по някаква причина. Можете да закупите и двете поотделно и просто да смените това, което сте счупили, тъй като крепежните елементи на помпата и монтажната подложка на хидравличния акумулатор обикновено са стандартни и можете да свържете един с друг без особени затруднения.
Друга причина да сглобите помпената станция самостоятелно може да бъде несъответствието между вашите изисквания и характеристиките на оборудването на готовата помпена станция. Например, имате нужда от помпа с по-висок напор или воден дебит от предлаганите ви помпени станции и това, което ви подхожда по характеристики, не ви устройва - като цена или надеждност. Или размерите на помпената станция са твърде големи за мястото, където се намирате, или не сте доволни от капацитета на акумулатора, кладенеца и т.н. Просто трябва да имате предвид, че крайната цена на помпената станция може да бъде много повече от планираната.
Третият, най-често срещаният вариант, когато сте принудени да сглобите разпределена помпена станция поради много. Като правило в този случай се използва мощна потопяема помпа, а някъде у дома се поставя хидравличен акумулатор с блок за автоматизация.
Правила за избор на оборудване
За автономни водоснабдителни системи трябва да изберете битово реле
Такива системи се характеризират с основните параметри: максималната стойност на налягането е не повече от 5 атмосфери, стойностите на работното налягане обикновено варират от 1,4 до 2,8 атм.
Когато настройвате релето, е важно да запомните, че големината на разликата между граничните стойности (настройките на пружините) пряко влияе върху обема на водата, която помпата ще изпомпва в резервоара на акумулатора с такива настройки . Големият обем допринася за факта, че помпената единица ще се включва по-рядко, но техническите възможности на системата не трябва да се превишават в това отношение.
Не пестете прекомерно, като купувате реле с неизвестен произход
Такова оборудване не само няма да може да осигури правилна работа, но с голяма степен на вероятност ще причини повече щети на друго оборудване, включено в системата.
Свързването на автоматизацията на помпата и превключвателя за налягане, заедно с висококачествен манометър, монтиран до релето, ще ви позволи да контролирате параметрите на системата и ще ви помогне да откриете нарушения на ранен етап, когато няма външни прояви още.
Тук имаме информация за хидравличните акумулатори
Какви са моделите и какво е важно при избора им
Говорихме за това как да почистите кладенеца в този материал.
Настройка
За да настроите превключвателя за налягане, е необходимо да настроите работното налягане в системата. За да направите това, след сглобяване на веригата, оборудването трябва да бъде включено и да изчака автоматично изключване, когато релето се задейства. След това покривът се отстранява и настройката се извършва в следната последователност:
- Разхлабете гайката, която притиска по-малката пружина.
- Задайте необходимата стойност на минималната стойност на налягането (параметър за активиране на помпата). Завъртане по посока на часовниковата стрелка на гайката на голямата пружина - увеличаване на зададената стойност на налягането, в обратна посока - намаляване.
- След като отворят крана, те изпразват системата, контролирайки прага на автоматична работа от манометъра. Ако резултатът е незадоволителен, коригирайте настройката.
- По подобен начин параметърът за изключване на помпата се регулира чрез завъртане на гайката на втората (по-малка) пружина.
За подаване на вода към къщата от сондажен или кладенец източник е необходимо оборудване под налягане. Най-често използваните потопяеми модели, тъй като са лесни за работа и непретенциозни. За самостоятелно сглобяване на водоснабдителна система е необходимо да имате представа за схемата и характеристиките на свързване на потопяема помпа, така че да функционира правилно.
Как да свържете помпата към кладенеца и водоснабдяването
Преди да инсталирате потопяема помпа, е необходимо основно почистване на шахтата на кладенеца. За тази цел с помощта на временна помпа течността се изпомпва от колоната, докато се отстранят целият пясък и примеси. За да се предпази устройството под налягане от воден чук, върху него трябва да се монтира възвратен клапан.
Помпата се свързва към кладенеца в следната последователност:
- Инсталирайте тръбопровода. Когато свързвате помпата към твърда тръба между нея и главната линия, която предава вода към консуматора, по-добре е да поставите малко парче гъвкав маркуч, за да гасите вибрациите на електродвигателя.
- Към устройството са свързани кабел, електрически проводник, маркуч.
- Устройството се спуска плавно в кладенеца.
- Когато помпата достигне дъното, тя се повдига с половин метър.
- Кабелът е здраво фиксиран, кабелът е свързан към електрическата мрежа, маркучът е свързан към останалата част от системата и е положен в монтажните канали.
Какви са предимствата на готовия модул за автоматизация
- Готовият модул е фино настроен за взаимодействие със специфичен тип хидравлично оборудване.
- Плавното стартиране е гарантирано, което означава, че възможността за воден чук е изключена.
- Не е необходимо да харчите време и усилия за сглобяване на модула, настройка на устройства и синхронизиране на възли, тъй като производителят вече се е погрижил за това.
Готовият комплект също има минус - потребителят няма възможност да избере индивидуални параметри за всеки елемент Изисквания за поставяне
Мястото за монтаж на модула трябва да бъде осигурено с бърз и безпрепятствен достъп. Най-оптималното място за автоматизация е възможно най-близо до източника на водоснабдяване.
За постигане на равномерно налягане на водата в различни точки и предотвратяване на спадане на налягането, автоматичният модул е разположен близо до колекторния възел.
Не си струва да спестявате от автоматизация, тъй като с негова помощ се поддържа необходимото налягане във водоснабдителната система, осигурява се непрекъснато водоснабдяване и помпено оборудване ще бъде защитено от повреди.
И в какви случаи е оправдано да се сглоби помпена станция от различни части, които могат да бъдат закупени в магазин.
