Дълбочината на полагане на канализационните тръби се определя правилно

Монтаж на канализационна система

Направете си сам дъждовна канализация, ако желаете, може да бъде завършена за няколко дни.

Всеки собственик на селска къща или вила може да го направи сам, тъй като няма особени трудности в това, процесът наподобява полагането на конвенционален външен тръбопровод.

Монтажът на дъждовна канализация започва с изкопаване на изкоп. Въпреки това, преди да започнете земни работи, е необходимо да се очертае план за полагане на улуци и тръби за бъдеща канализация.

Видео:

Също така си струва да запомните необходимия наклон, а дълбочината на изкопа трябва да съответства на диаметъра на тръбите.

Ако се предполага, че тръбите трябва да бъдат изолирани, тогава трябва да се вземе предвид и дебелината на изолационния слой.

Редът на работа е следният: изкопът се изкопава до желаната дълбочина, камъните и други големи предмети се отстраняват, а получените дупки се засипват с пръст.

Това може да бъде закупен пластмасов резервоар или можете да го направите сами, като излеете бетон в предварително подготвен кофраж.

Когато изкопите са готови, в тях се полагат тръби, всички връзки се извършват с фитинги. Шахтите се монтират на прави участъци в случай, че дължината на тръбопровода надвишава 10 метра.

Също така такива кладенци се монтират в местата на разклоняване на мрежата. Пясъкоуловителите се монтират на кръстовището на улуците и бурепровода.

Видео:

Преди окончателното засипване на тръбите системата трябва да се тества, ако никъде не тече нищо и няма застой на водата, тогава земните работи могат да бъдат завършени.

Последният щрих е монтирането на решетки върху улуците.

Принципи за определяне на минималния наклон

Така че, за да се определи наклона на дъждовната канализация според SNiP, се обръща внимание на:

вид тръбопровод;
диаметър на тръбите, които трябва да се полагат;
повърхностно покритие.

Както бе споменато, при използване на тръби 200 mm, наклонът трябва да бъде най-малко 0,7 cm, като наклонът трябва да бъде осигурен на всеки линеен метър.

Що се отнася до тръбите d = 150 mm, тук наклонът вече е малко по-голям, около 0,8 cm / m.

Струва си да се отбележи, че строителните норми и разпоредби също съдържат клауза, която гласи, че ако има спешна нужда, тогава големината на наклона в определени зони може да бъде намалена. За тръби от 200 мм минималната цифра е 0,5 см, а за 150 мм не трябва да бъде по-малка от 0,07 см.

Същият документ регулира и максималния наклон, той е 1,5 см / м.

Тръба за дъждовна канализация с диаметър 200 мм

Трябва да се спазват всички правила и разпоредби, защото в противен случай рискът от запушване може значително да се увеличи.

Например, ако направите много голям наклон, тогава водата ще напусне твърде бързо, съответно пясъкът, който се утаява от нея, ще запили повърхността на тръбата отвътре.

Наклон за дъждовна канализация от отворен тип

Що се отнася до наклона на дъждовна канализация от отворен тип, неговата стойност се определя от вида на повърхността, например, където канавките са асфалтирани - 0,3 cm / m, а къде с натрошен камък и калдъръм, след това 0,04-0,5 cm / м.

Самостоятелна инсталация на водосточна система на покрива на къщата

Улучната система е предназначена да отстранява атмосферните валежи от скатния покрив. Срокът на експлоатация на канализацията е от 5 до 12 години, при правилен монтаж и експлоатация. Но често можете да видите как почти нова дренажна система става неизползваема: тя се счупва или провисва. В тази статия ще ви разкажем как самостоятелно да инсталирате канализацията в съответствие с всички технологични изисквания.

По-добре е да инсталирате канализацията с поне един партньор. Отводняването е прикрепено под надвеса на покрива. Наклонът на улука трябва да бъде в рамките на 2-3 милиметра на метър по посока на дренажа.

Дълбочина на дъждовната канализация

Този параметър зависи от геоложките условия в определен регион и опита от експлоатацията на инженерни мрежи. Той се регулира от SP32.13330.2012 (в актуализирана версия). Конкретно за частна къща цифрите не са посочени - правилата се отнасят до системи, подредени в жилищен район.

При липса на опит (неканализирана площ например) в експлоатацията на мрежите, те разчитат на нивото на замръзване на почвата, което е различно във всички региони.

Тръбите с диаметър по-малък от 500 mm се полагат на 30 cm под маркировката за дълбочина на замръзване. Тръбите с диаметър над 500 mm се полагат на 50 cm под маркировката за дълбочина на замръзване. Допустимо е да се полагат тръби на дълбочина 70 см от повърхността (оформление). Това е разстоянието до върха на тръбата. В същото време се осигурява топлоизолация на тръбопровода и неговата защита от механични влияния. Дълбочината на колектора се определя чрез статистически и термични изчисления. Максималната дълбочина не е стандартизирана - тя се определя чрез изчисления за всеки отделен случай

Вземат се предвид използваните материали, характеристиките на почвата, приложените технологии.

Реалността е много далеч от книжните истини. Понякога е невъзможно да се спазват правилата поради редица причини. Отклоненията са допустими, но всяко нестандартно решение, което не е предписано в правилника, се нуждае от одобрение от съответния орган, тоест проектът трябва да бъде съгласуван.

Линейна дъждовна канализация

За да бъде одобрен проектът, всички приложени технически решения трябва да бъдат обосновани, и то сравнително. Тоест, трябва да сравните техническите и икономическите параметри на различните опции и да докажете, че е проектиран или най-добрият, или единственият възможен.

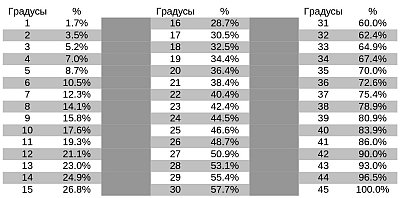

Измерване на ъгъла на наклона

За правилния избор на материали и дизайна на фермовата система е важно да се изчисли ъгълът на наклона. Това действие се извършва с помощта на гониометър или чрез математически изчисления и се изразява в градуси, проценти и съотношение на показателите

Най-простото е математическото изчисление. За да направите това, трябва да знаете ширината на кръвта и нейната височина. Използвайки тригонометрични формули, ъгълът се изчислява под формата на косинус, синус или тангенс. Резултатът, получен с помощта на таблицата, се преобразува в проценти.

Може да се изчисли и по друг метод. За да направите това, разделете височината на бъдещия покрив на половината от ширината на стаята и умножете резултата по сто. Резултатът се сравнява с таблицата за определяне на наклона и също се изразява като процент.

При наличието на гониометър всички действия се състоят в определяне на ъгъла и избор на материали за създаване на покрив. Едва след това можете да направите правилния избор, не забравяйте да го сравните с изискванията на SNiP.

Дизайн и видове дренаж

Дизайнът на дренажната система се състои от следните елементи:

монтажни скоби;
улуци;
улуци;
фунии;
допълнителни аксесоари.

Монтажната скоба (кука) е конструктивен елемент на дренажната система, който е необходим за закрепване на водосточни тръби и улуци към стените и покрива на сградата. Тяхната форма е определяща за дизайна на скоби, които са предназначени за монтаж на тези продукти.

По време на монтажните работи се обръща специално внимание на мястото на монтаж на скобите, тъй като наклонът на улука ще зависи от тяхното пространствено разположение. Куките са поцинковани, за да се предотврати преждевременна корозия.

Улуците могат да се различават по форма, следователно във всеки отделен случай те се определят чрез изчисление. Основното правило при избора на тяхната форма е колкото по-голямо е сечението на улука, толкова повече вода може да поеме. Съвременната дренажна система предполага наличието на тези части по целия периметър на сградата. За тази цел те са оборудвани със специални ъглови части, благодарение на които улуците заобикалят ъглите на сградите.За да се предотврати изтичането на вода, в слепия ъгъл на улука се използва тапа, а за свързването им се използват специални свързващи аксесоари. Нормативната документация показва, че наклонът на улука SNIP се нормализира въз основа на изискванията за 1 мм наклон на 1 метър работещ улук.

Водопроводите се препоръчват да се монтират от слънчевата страна на сградите, като в зависимост от формата те могат да бъдат кръгли или квадратни. Квадратните водосточни тръби имат много по-висок капацитет на потока, така че е за предпочитане да се монтират на покриви с голяма площ. Трябва да се отбележи, че формата на дренажната тръба трябва да съответства на формата на улука, в противен случай няма да е възможно да ги съедините нормално. За изпълнение на завои и завои допълнително се използват специални аксесоари под формата на извити колене в страничната или предната равнина.

Фунията на водосточната система е предназначена да събира вода от улуците, така че диаметърът й се определя от количеството вода, събрана от покрива. За големи обеми течност се използват фунии с голямо напречно сечение на приемника и изпускателната тръба.

Дренажните системи могат да се различават една от друга в зависимост от материала на производство на съставните части. В момента има два основни типа:

пластмасов;
желязо поцинковано.

Когато избирате конкретен тип дренажна система, трябва да вземете предвид факта, че инсталирането на пластмасова система е много по-лесно, пластмасовите части не се страхуват от драскотини. Докато поцинкованите части с външни повреди разпространяват корозията много бързо. Поцинкованите части на дренажната система са допълнително покрити със защитен полимерен слой, което значително удължава експлоатационния живот. Но в случай на повреда на защитното полимерно покритие има много бърз процес на окисление и корозия на мястото на дефекта.
Пластмасовите водосточни системи са по-евтини от металните си колеги, много по-лесно е да се изпълни стандартният наклон на улука с тях, но те имат значителен недостатък. При температури под нулата пластмасата става много крехка и крехка, в резултат на което се чупи дори под натиска на снежна маса.

Изчисляване на дъждовна канализация

Има цял набор от числа и формули при изчисляването на дъждовната канализация, но ако опростим всичко напълно, няколко параметъра са важни:

производителност на системата (обем на дренажите);
наклон на тръбата;
диаметър на тръбата;
дълбочина на тръбопровода и колекторите.

Ефективността на отстраняването на повърхностния отток зависи от диаметъра на тръбите. Диаметърът от своя страна зависи от количеството на валежите в района и площта на обслужваната зона (включително дренажната система, ако се използва един колектор). Всички необходими номера са в регулаторната документация и са достатъчни, ако спазвате правилата.

Комбинирана система (дъждовна вода и дренаж)

Обемът на отпадъчните води се изчислява по формулата:

Q=q20×F×Ψ

Q е обемът на запасите.
q20, l/sec., per ha — коефициент на интензивност на валежите.
F е площта на обслужваната територия (преизчислена в хектари; наклони на покрива - в хоризонтална проекция).
Ψ е коефициентът на поглъщаемост на покритията.

Стойността q20 се получава от местния метеорологичен център. Ψ стандарт:

1.0 - покрив;
0,95 - асфалт;
0,85 - бетон;
0,40 - натрошен камък (набит);
0,35 - почва (включително тревна площ, тревни площи).

За всеки вход за дъждовна вода се прави отделно изчисление. След това получените цифри се сумират и се определя диаметърът на тръбите.

Наборът от правила регулира най-малкия диаметър на тръбите. За гравитационни мрежи е 150 мм (и е приемливо и желателно - 200 мм). Използвайки други тръби, нарушавайте разпоредбите на съвместното предприятие. В производствените мрежи използването на 150 мм тръби изисква обосновка.

Точкова система

Параметри, валидни за тръби 150 mm:

изчислена най-висока скорост: за метални тръби - 10 m / m, за неметални - 7 m / s;
изчислено запълване на правоъгълни канали и тръби със сечение - пълно;
най-малкият наклон (необходимостта от по-малък наклон трябва да бъде обоснована): за 150 mm тръби - 8 mm / метър, за 200 mm тръби - 7 mm / m;
наклон на свързване - 2 мм/м;
наклонът на отделните тави е 5 mm/m;
най-малките размери на трапецовидни канавки, канавки: по дъното - 30 см, по дълбочината - 40 см;
между изхода и прикрепените тръби е необходим ъгъл от най-малко 90 градуса, в противен случай се монтира кладенец, а в него - щранг с свързване на входове за дъждовна вода с капка;
изискват устройство за кладенец: дълги прави участъци (на всеки 35 м - за частни домакинства), завои, капки, завъртания на колектори, свързани тръби с различен диаметър;
радиусът на кривата на завиване на тавите трябва да бъде най-малко 1 диаметър на тръбата;
радиусът на кривата на завиване на колектора от 120 см (включително) трябва да бъде най-малко 5 диаметъра на тръбата, необходими са шахти както в началото, така и в края на кривата;
диаметър на колектора за тръби до 500 mm - 1000 mm (1000x1000);
допустимо е инсталиране на колектор с диаметър 700 mm за тръби от 150 mm;
дълбочината на колектора с диаметър 700 mm не трябва да надвишава 1200 mm;
диаметърът на дълбоките кладенци (от 3 m) трябва да бъде най-малко 1500 mm;
минималната проектна скорост на движение на отпадъчните води през тръби и канали е 60 cm / s.

Комбинирана система

Невъзможно е да се разчита на дадените цифри, като се използват тръби с по-малък диаметър: вече 110 mm се нуждаят от минимален наклон от 2 cm / m. При всеки случай на нарушаване на правилата ще трябва да направите индивидуално изчисление на дъждовната канализация.

Има съвети да използвате AutodeskBuildingSystems, но това е като да забивате пирони с микроскоп. Теоретично е възможно да се изчисли дъждовна вода във всяка програма, която по принцип може да проектира инженерни мрежи, но на практика ние не го препоръчваме. Първо, този вид софтуер никога не е безплатен (освен може би пробната версия, но винаги е изключена). Второ, за невеж човек е трудно да разбере професионалния софтуер. Трето, такъв софтуер не е необходим за нашата малка задача.

Можете да изчислите дренажа на дъждовната вода на специализирани ресурси, които предоставят калкулатори или програми, които работят в браузър (ние стартираме и броим). Повечето (може би всички) от тях правят отделни изчисления:

хидравличен,
повърхностен отток от територията,
обем вода от покрива,
капацитет на колектора,
наклон на тръбопровода,
дълбочина на мрежата.

Ако тези параметри помогнат за изграждането на дъждовна вода... успех.

Записахме правилата и нормите, формулите и цифрите, базирани на SNiP и SP, но според здравия разум изчисляването на дъждовната канализация трябва да бъде поверено на специалисти - колкото и банално да звучи. Да, всички цифри са дадени, но основният фактор беше, е, ще бъдат климатичните параметри, въпреки че те са посочени в съвместното предприятие, но не напълно. Съвместното предприятие не знае каква почва има на вашия сайт: пясъкът преминава водата мигновено, глината изобщо не преминава. Грешка при изчисление = наводнена площ с всички последствия.

Определете наклона на дренажната система

Такъв параметър като наклона на улуците е от голямо значение. Работата е там, че ако се окаже недостатъчна, това ще доведе до натрупване на влага, която със сигурност ще открие уязвимостите на системата и бавно, но сигурно ще проникне през тях. Освен това през зимата излишната вода може да замръзне, което води до разрушаване на улука поради термично разширение.

Ако наклонът е твърде голям, дренажната система може да не е в състояние ефективно да източи дъждовната вода, която ще прелее ръбовете и отново ще падне върху стените, като постепенно отмива свързващите вещества от тях.

Какъв наклон на дренажа може да се нарече оптимален? Обикновено тази стойност е 2-5 милиметра на линеен метър.За да постигнете желания резултат, имате нужда само от два инструмента - дълъг шнур и строително ниво. Използвайки ги, е необходимо внимателно да маркирате точките на монтаж на скобите, за да можете да получите точния наклон на дренажната система.

Изграждане на дъждовна канализация

По принцип монтажните работи по монтажа на дъждовни канали се извършват по същия начин, както при полагане на външни тръбопроводи на конвенционална канализация.

Избор на тръби за подземната част на тръбопровода

Ако са инсталирани външни дъждовни канализационни мрежи, SNiP позволява използването на следните видове тръби:

Азбестоциментът е традиционен материал, използван за изграждане на външни канализационни тръбопроводи, включително дъждовни води. Недостатъците на материала включват неговата висока крехкост и значително тегло (метър тръба с диаметър 100 мм тежи повече от 24 кг). Стоманените тръби имат много по-малко тегло (един метър тръба тежи около 10 кг), но са податливи на корозия, така че е нерентабилно да се използват за изграждане на дъждовна вода.

Напоследък пластмасовите тръби се използват за изграждане на дъждовни канали. Те са леки (един метър тежи не повече от 5 кг), но издръжливи и устойчиви на корозия. В допълнение, те са лесни за свързване, не изисква заваряване. Може да се използва:

PVC тръби, ако са монтирани външни мрежи, тогава за тяхното изграждане е необходимо да се използва специален тип тръби, те са боядисани в оранжево;
Многослойни полимерни тръби. Към днешна дата това е най-добрият вариант. Тези тръби имат гладка вътрешна повърхност, така че няма хидравлично съпротивление.

Монтаж на покривната част

Работата върви така:

В таваните се правят отвори за монтаж на входове за дъждовна вода, всички връзки са внимателно запечатани.
Разклонителните тръби се укрепват по време на изграждането на точкова система или тави - по време на монтажа на линейна дъждовна канализация.
Монтирайте дренажни щрангове или тръби.
Устройство за изпускане на вода се сглобява в колектор или изход в системи с тави.
Всички устройства са закрепени към стени и подове със скоби. Местата за инсталиране на скоби се планират предварително, като не се забравят да се спазват препоръчителните стойности на наклона.

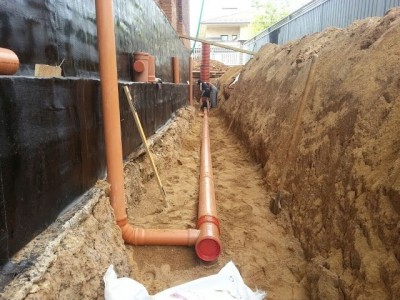

Подземно полагане

Монтажът започва с монтажа на изкопи. При изграждането на системи като дъждовна канализация дълбочината на полагане най-често се определя не от дълбочината на замръзване, а от опита на операционните системи на строителната площадка.
Окопите се изкопават с наклон, тоест дълбочината им трябва постепенно да се увеличава.
На дъното на окопите се прави пясъчна възглавница, височината на слоя е 20 см.
Подготвя се яма за монтаж на колектора.
Тръбите трябва да бъдат положени в подготвените канавки, тръбите са свързани помежду си и свързани към колектора с помощта на конвенционални фитинги.
Ако канализационната мрежа се състои от един клон с дължина повече от 10 метра, тогава в средата й си струва да планирате инсталирането на шахта. Такива кладенци трябва да се поставят на местата за разклоняване на мрежите.
Пясълоуловители се монтират на кръстопътя на водоприемни улуци и тръбни системи за дъждовна вода.
Сега остава да се запълнят окопите и да се покрият отворените конструкции (тави) отгоре с решетки.

Монтажни характеристики

Монтажът на дренажна система е най-важният момент, който изисква отговорен подход и спазване на множество правила. Непосредствено преди монтажа трябва да се направи маркировка, посочваща местата за монтаж на скоби (куки), ъгли и дренажни тръби. Маркирането започва от най-високите точки на системата и последователно се движи надолу. Оптималният наклон на улуците е около 2-5 милиметра на линеен метър, а минималният наклон на улука е 1 милиметър на линеен метър. Най-удобният инструмент за маркиране е дълъг тънък шнур и ниво.По време на маркирането се маркират местата за закрепване на скобите (куките), върху които впоследствие ще бъдат окачени улуците и тръбите.

След като маркирането приключи, те започват да монтират скобите, които трябва да съответстват на формата на улуците. Скобите в най-високите точки трябва да бъдат поставени, като се вземе предвид нивото под 5 см от равнината на покрива. След това се монтират скобите на долното ниво, за които се изтегля кабелът и се определя необходимият наклон на улука. Междинните скоби се монтират с ориентация към горното и долното ниво.
Улуците се закрепват заедно, а фугите се укрепват допълнително с уплътнител на силиконова основа, гумени уплътнения или нитове. Капкомерите, които са предназначени за източване на вода от подпокривното пространство, трябва да влизат в улуците с поне 2 сантиметра.

След монтажа улучната система се пълни с вода, на места, където наклонът на улука е недостатъчен, водата ще се събира. Ако е изработен от пластмаса, ще трябва да коригирате параметрите на скобата. Когато монтирате поцинкована канализация, можете да промените ъгъла с чук и дървена глава.

Следващата стъпка от монтажа на система за отводняване на вода е инсталирането на фунии в следния ред:

прорезите се правят в улуците с ножовка;
при поцинковани улуци ръбовете са допълнително огънати;
фунията е разположена по такъв начин, че предната гънка да прилепва здраво и сигурно към ръба на улука;
скобите на фунията трябва да бъдат поставени зад задната част на улея.

При използване на пластмасови части се използва лепило със специално предназначение за закрепване на улука и фунията. След инсталирането на всички фунии на водосточните тръби се монтират тапи, които предотвратяват преминаването на водата в грешна посока.

Накрая пристъпват към монтажа на допълнителни аксесоари, които включват решетка за улавяне на листа и кабелна отоплителна система. Работата на дренажната система включва периодично почистване на запушвания, основното от които е зеленина. Независимо от наклона на улука, неговото запушване с зеленина няма да направи възможно ефективно източване на течността. За да се избегне това и значително да се удължи периода между почистванията, се използва решетка - листоуловител, който се монтира директно върху улуците и има перфорирана повърхност по цялата дължина.

През зимата възникват значителни затруднения с отводняването на водата в резултат на замръзване на дренажната система. За да се избегне това, е инсталирана система против заледяване, чиято основна задача е да поддържа работата на дренажната система при ниски температури. Най-често срещаният вариант е да се монтира нагревателен кабел по цялата дължина на улучната система и температурен регулатор за управление на отоплението.

Видео инструкция как да инсталирате правоъгълен улук.

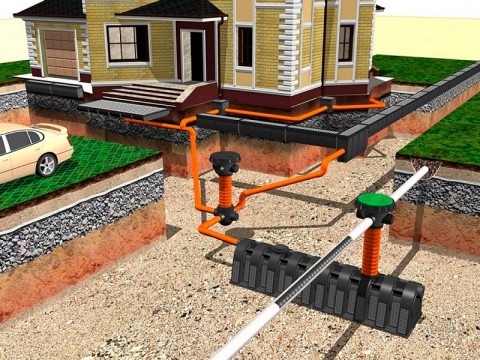

Проектиране на дъждовна канализационна система

Канализационната система за отвеждане на водата от обекта е сложна комуникация

Канализационната система за отстраняване на вода от обекта е сложна комуникация, която покрива цялата площ на обекта, от която е необходимо да се отстрани водата. Цялата мрежа представлява сложен механизъм от комуникационни съдове (тръби или улуци), чрез които водата се отклонява от наклонената площадка първо към общ тръбопровод, а след това към централния дренажен кладенец. Там, съгласно законите на Руската федерация и правилата на SNiP 2.04.03-85 „Канализация. Външните мрежи и конструкции, както и GOST, предписани ясно и ясно, дъждовната и стопената вода трябва да се третират и едва след това да се изхвърлят в най-близките резервоари, колектори или най-близките крайпътни канавки.Той също така съдържа точни изчисления и формули за изграждане на канализационна система за отстраняване на дъждовна или стопена вода от района на частни и държавни съоръжения.

Важно: изхвърлянето на дъждовна или стопена вода от канализационната дъждовна мрежа във водни обекти в непречистено състояние е забранено. Това е престъпление.

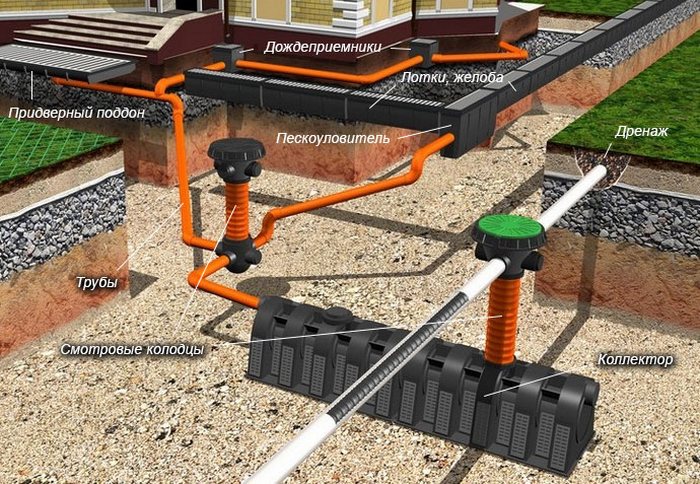

Комуникацията с буря се състои от следните елементи:

Тави или улуци, покрити с решетка за приемане на водни потоци от обекта;
Дъждовни отвори, които насочват водата по-нататък през тръбите;
Пясълоуловители, които допринасят за пречистването на отпадъчните води от частици от малки отломки под формата на прах и пясък;
филтриращи устройства.
