Газов котел без комин

Принцип на работа и предимства

Котел с комин, който напълно липсва или има, но е много прост, има редица свои уникални дизайнерски характеристики, определен принцип на работа, който ще обсъдим по-късно.

Тъй като за работа на такъв отоплителен агрегат се използва газ, основното изискване е наличието на цилиндър, свързан към устройството, или наличието на вече положен газопровод. Също така, въпреки че името предполага, че такъв котел е без комин, той все още има комин, но в сравнение с други големи, сложни и масивни системи, той е много прост.

За да направите такова огнище още по-полезно и мощно, за да отоплявате голяма къща с него, можете да го свържете към отоплителни радиатори и по този начин да го преобразувате в системи с водна верига. Отоплението в този случай ще се извършва поради циркулацията и затоплянето на студена вода в батериите на всяка стая. По същия начин можете да получите топла вода в къщата.

Двуконтурният газов котел без комин се състои от следните елементи:

• Линии или газоснабдителни системи;
• Топлообменник, през който се движи и циркулира нагрята вода;
• Връщащ отоплителен кръг;
• Входящият елемент, през него, студената вода влиза в системата;
• Изходен елемент, който се използва за извеждане и използване на вече гореща вода за различни битови нужди и цели.

Такива системи се допълват от две вериги наведнъж, всяка от които не е свързана една с друга. Това ви позволява да ги използвате поотделно и за различни нужди. Такава вариация може да бъде допълнена с охлаждаща течност, за разлика от едноконтурните, които могат да се използват най-много за едновременно отопление и производство на топла вода с помощта на устройство като бойлер, което се закупува отделно.

Най-икономичните и бюджетни варианти са тези, които имат котел с индиректно отопление, поради което се образува затворена локална рециркулация. По този начин можете да оборудвате къщата си не само с топла вода, но и да я загреете до определена температура, като просто отворите крана. Недостатъците включват обемността на такива системи, поради което те не се вписват в малки къщи и апартаменти. В същото време цената на продуктите, произведени от известни и доверени марки, не винаги е най-ниската и достъпна.

Преди да закупите безкоминен котел, препоръчваме ви да се запознаете по-подробно и подробно с всичките му положителни качества и експлоатационни възможности:

1. Двуконтурните вариации на съвременната проба се отличават със средните си, а в някои случаи и доста миниатюрни габаритни размери. Поради това такова устройство може лесно да се побере дори в най-малката и най-стандартна кухня или в специално разпределено мокро помещение;
2. Функционалността на такива огнища е много голяма и разнообразна. Това не е само отоплително устройство, но и възможност за свързване към водна риза за отопление на голяма площ. Ако имате бойлер, можете да получите вода за битови нужди;
3. Различни по икономичност. Собственикът на къщата може да използва такова котелно оборудване, ако е необходимо, като по този начин намалява потреблението на ресурси;
4. Тъй като вариантите с двойна верига имат прост списък с компоненти, за разлика от едноконтурните котелни инсталации, монтажът може да се извърши на ръка и без помощта на съветник.

Недостатъците на тази вариация включват факта, че не е в състояние да извършва няколко действия едновременно. Например, когато функцията за отопление работи, няма да можете да получавате топла вода. Също така, нагряването на водата не се случва веднага, а постепенно. В същото време, колкото по-малък е размерът на резервоара за пълнене и съхранение на вода, толкова по-малко можете да осигурите на къщата или апартамента си топла вода.

Когато използвате такъв бойлер, е важно да запомните, че например, когато използвате вода в кухнята, може да не е достатъчна за някой, който в момента мие в банята.

Производители и марки

Оборудването от този клас се произвежда от всички известни европейски компании, както и местни предприятия. Ако разгледаме цената му във връзка с опциите за стена и под, тогава тя се разпределя по същия начин, както при котли с отворена горивна камера. Опциите за монтиране на стена са по-евтини, докато опциите за подово монтиране са с най-висока цена.

Ако направим сравнение между местни и чуждестранни модели, тогава няма особена разлика между котли с отворена и затворена горивна камера. Вносните мостри също са с най-високи цени, а продуктите от местен производител са с почти 50% по-евтини.

Ако разгледаме модели котли от един производител, например, много популярната италианска компания Baxi. Тогава газовите й безкоминни външни уреди са с цена от порядъка на 2000, а стенните мостри - около 1000 евро. Цената на стенните котли с отворена горивна камера под марката на тази компания е около 700-800 евро.

Но въпреки по-високата цена, котлите без комини са в голямо търсене, особено при оборудването на системи за отопление на апартаменти в многоетажни сгради.

Комини и материални опции за тяхното устройство

Сегашното газово отоплително оборудване има доста висока ефективност и ниски температури на продуктите от горенето, което предполага повишени изисквания към материалите, от които са оборудвани комините. Строителният пазар постепенно заменя тухли, стомана, азбестови тръби, поцинковане с по-актуални. Все по-често те използват специални защитни ръкави, както и неръждаема стомана, унгарски furanflex. Нека разгледаме по-подробно параметрите на всеки от тези материали.

Поцинковани тръби

Стоманените тръби бързо корозират, което прави работата на поцинкован комин доста кратка (около 3 години). Използването на специално разработено защитно покритие може да удължи експлоатационния живот до 5 години.

Азбестоциментови тръби

Този материал беше широко използван при организиране на отстраняването на продуктите от горенето, въпреки максималната температура от 300 градуса по Целзий. Тази опция има приемлива цена, но има редица нюанси, с които човек би трябвало да се сблъска (например инсталирането на комин на газов котел е доста трудно във вертикална равнина, недостатъчна херметичност на ставите, вероятността от разкъсване или разцепени тръби при прегряване, както и способността на азбестоцимента да абсорбира влагата и кондензата).

тухлен комин

Тухлата далеч не е най-добрият материал за създаване на комин, тъй като кондензатът допринася за бързото нарушаване на целостта на този материал. Доста често в къщи, оборудвани с тухлен комин, таваните и стените са „украсени“ с влажни петна, които се образуват поради абсорбирането на влага и кондензат от тухлата.

Защитен ръкав

Устройството за изсмукване на дим, което има равни периметри на вентилационния канал и защитната втулка, е композитна многослойна обвивка. Основната функция на този дизайн е да предпази димните канали от неблагоприятното въздействие на топлинните газови потоци. Специалните ръкави могат да запечатват вентилационните канали, използването им може да сведе до минимум ефекта на продуктите от горенето върху комина, както и да подобри тягата и да увеличи времето за работа на цялата конструкция.

Фуранфлекс

Това е нова опция, която се използва за устройството на комина. Изработена е от подсилена пластмаса, подсилена със специални влакна. Отличителна черта на този материал е устойчивост на взаимодействие с киселинната среда на кондензат, ниска топлопроводимост и ефективност при работа при температури под 200 градуса по Целзий.

Неръждаема стомана

Този материал се отличава с висока степен на херметичност и пожарна безопасност, като бързо преодолява прага на образуване на кондензат. Благодарение на своето кръгло напречно сечение и гладка повърхност, неръждаемата стомана допринася за формирането на максимално сцепление

Когато купувате тръби от този тип, трябва да обърнете внимание на данните за тяхната маркировка, тъй като те могат значително да повлияят на качеството на заварените съединения, както и опциите за свързване на различни елементи в една структура

Парапетни отоплителни системи

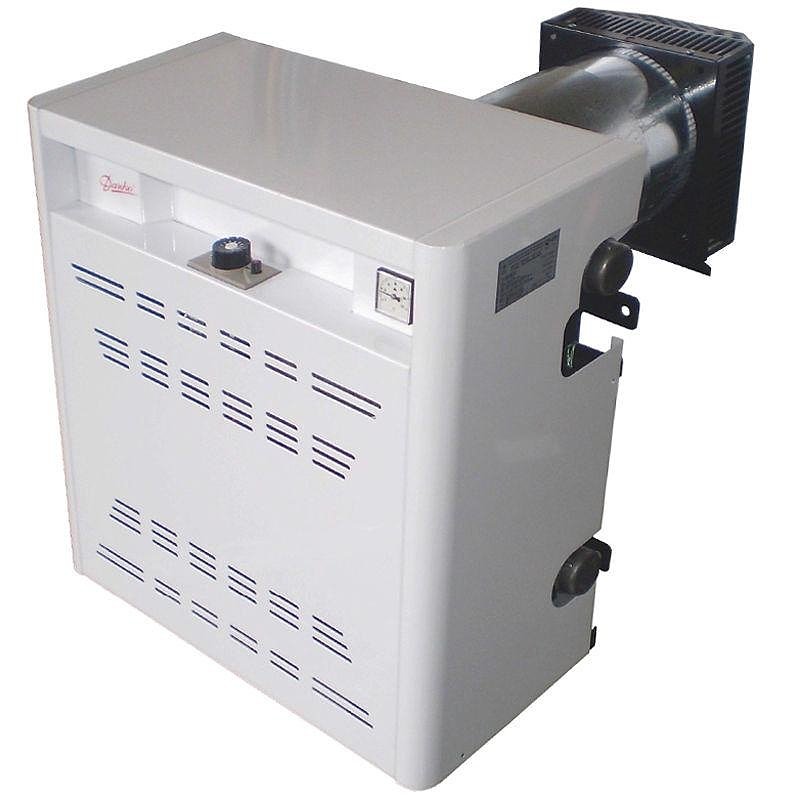

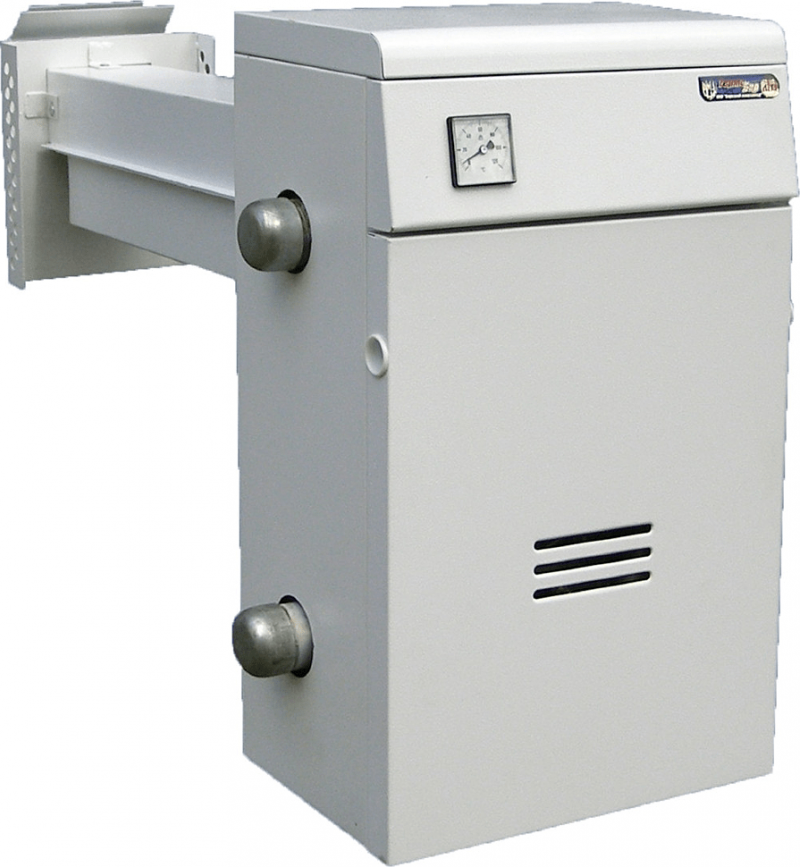

Един от видовете газови коминни котли е парапет. Дизайнът наподобява устройството на кондензационно оборудване. Основната разлика от последното е наличието на затворена горивна камера. По време на работа въздухът, който неизбежно се консумира по време на горенето, влиза в пещта не от самата стая, а от улицата, следователно не се получава прегряване и концентрацията на кислород не намалява. В резултат на този метод на работа се повишават показателите за икономичност, екологичност и ефективност на оборудването.

Важно е да запомните, че някои видове оборудване, в допълнение към традиционния топлообменник, имат в дизайна си конвекционен корпус, който ви позволява да отоплявате помещението с по-малко газ, тоест с по-голяма ефективност. Има монтирани видове парапетно ​​оборудване, които в по-голямата си част са летливи, а също така изискват допълнително захранване от електрически мрежи.

В същото време подовите модули са напълно енергонезависими.

Характеристики на инсталирането на коаксиален комин

Коаксиалният комин не излиза през покрива, можете безопасно да завъртите комина и да го прекарате през стената.

Важно! На стената, където излиза коаксиалната тръба на комин, не трябва да има прозорци. В крайна сметка продуктите от горенето остават опасни за хората и, поставяйки такъв комин под прозореца, носи заплахата от отравяне през прозореца

В заключение отбелязвам, че газовите котли без комин, или по-скоро с коаксиален комин, могат да бъдат както подови, така и стенни. Марки: Daewoo, Olympia, Rinnai.

Газов котел Lemax Patriot-12.5

Газов котел Viessmann Vitopend 100-W A1HB001

Газов котел Lemax Patriot-20

Газов котел Lemax Patriot-10

Стенен газов двуконтурен котел Kentatsu Nobby Sm.

Газов котел Royal Thermo Aquarius 24 MC

Газов котел Vaillant turboFIT VUW 242/5-2

Газов котел Lemax Patriot-16

Газов котел Royal Thermo Aquarius 24 пр.н.е

Газов котел Lemax Premium-16

Газов котел De Dietrich Zena Plus MSL 24 MI

Стенни газови двуконтурни котли Chaffoteaux ALIXIA.

Стенен двуконтурен газов котел Rinnai BR-K24

Газов котел Royal Thermo Aquarius 18 пр.н.е

Газов котел Lemax Patriot-7.5

Стенен двуконтурен газов котел Rinnai BR-RE24 (2.

Стенен двуконтурен газов котел Rinnai BR-R 24(23.

Стенни газови двуконтурни котли Chaffoteaux ALIXIA.

Газов котел De Dietrich INNOVENS PRO MCA 45

Газов котел Lemax Gazovik AOGV-11.6

Газов котел De Dietrich ZENA MS 24 BIC

Стенен двуконтурен газов котел Rinnai BR-RE42 (4.

Стенен газов двуконтурен котел Kentatsu Nobby Ba.

Газов котел Viessmann Vitopend 100-W A1JB010

Газов котел De Dietrich ZENA Plus MSL 24 FF

Газов котел Viessmann Vitopend 100-W A1HB002

Газов котел Buderus Logamax U072-12K

Коаксиален комин Protherm

Газов котел De Dietrich ZENA Plus MSL 31 FF

Газов котел Bosch Gaz 6000 W WBN 6000-18 C

Газов котел De Dietrich ZENA Plus MSL 24 MI FF

Коминен газов котел THERMEX XANTUS

Газов котел Lemax Patriot 12.5 (без комин)

Газов котел Lemax Gazovik AOGV-6

Газов котел De Dietrich ZENA Plus MSL 28 MI FF

Стенен газов котел Lemax Patriot 12.5 без USD

Стенен газов котел BaltGaz 17

Газов котел Lemax Premium-12.5

Комплект за концентричен хоризонтален комин Wolf.

Газов котел Lemax Patriot 16 (без комин)

Газов котел De Dietrich ZENA Plus MSL 31 MI FF

Газов котел Atem Zhytomyr-M ADGV 7CH

Газов стенен котел Lemax Patriot 12.5 (с комин.

Газов котел Protherm Jaguar 24 JTV

Газов котел Viessmann Vitopend 100-W A1HB003

Газов котел Kiturami Twin Alpha 13

Газов двуконтурен стенен котел Buderus Logamax U.

Газов котел Viessmann Vitopend 100-W A1JB011

Газов котел Lemax PRIME-V24

Газов котел Atem Zhytomyr-M ADGV 10 CH

Газов котел Lemax Patriot 6 (без комин)

Комплект за комин bcsa0431 Navien за азиатски тип.

Газов котел Atem Житомир-3 KS-G-020 SN

Газов котел Twin Alpha 16R (корейски комин)

Газов котел Atem Zhytomyr-M AOGV 15 CH

Газов котел Lemax Premium-10

Газов котел Viessmann Vitopend 100-W A1JB012

Газов котел Сигнал-Топлотехника S-TERM 16 (KOV-16 SKs.

Газов котел Lemax Patriot 20 (без комин)

Как да направите изпускателна тръба за котел без комин

Предимствата и недостатъците на котлите тип комин са обсъждани повече от веднъж в различни строителни форуми. В Европа модулите се радват на заслужена репутация за рентабилно и надеждно оборудване с ниски изисквания за монтаж. При домашни условия на работа котлите имат леко намалена ефективност и производителност.

Няколко аспекта могат да бъдат идентифицирани като предимства:

• Няма нужда от съгласуване с газовата служба при монтаж на турбо котел, при закупуване на лицензирано и сертифицирано оборудване.
• Разрешено е инсталирането на котела в помещения с ограничена площ, в многоквартирни и частни къщи. Няма нужда от принудителна вентилация на помещението.
• Производителност - безкоминните агрегати използват температурата на нагрятите димни газове за получаване на допълнителна топлинна енергия, което повишава ефективността и ефективността на устройствата.

Какви неизправности често възникват при котли без комини?

Повечето неизправности възникват поради неправилна експлоатация или инсталиране на оборудване. Специалистът ще се опита да разбере причините, поради които котелът без комина изгасва и да ги отстрани. Има няколко фактора, водещи до това:

• Лоша тяга - неспазване на изискванията по отношение на монтажа на коаксиална тръба: превишаването на допустимите вертикални и хоризонтални участъци води до спиране на оборудването.
• Сривове на напрежението - в повечето случаи се монтира чувствителна автоматика в безкомини. Когато напрежението отпадне, процесорът дава сигнал за изключване.
• Нарушения в работата на автоматизацията - дизайнът предвижда голям брой сензори за наблюдение: тяга, нагряване на топла вода и охлаждаща течност и др. Неизправността на който и да е сензор води до спиране на работата.

Ако спазвате правилата за инсталиране на безкоминни стенни отоплителни котли и извършвате редовна поддръжка, устройствата работят без оплаквания и затруднения през целия период на експлоатация.

Как да се справим с продухването на безкоминен турбо котел?

Един от основните проблеми, с които се сблъскват собствениците на безкоминно отоплително оборудване, е спирането на работата поради лоша тяга или издухване на котела. Опасността от обратна тяга на комина за котел със затворена горивна камера се крие във вероятността от навлизане на въглероден диоксид в помещението, както и повреда на отделни компоненти.

Можете да отстраните неизправности по няколко начина:

• Подобрете тягата в котела, като инсталирате дефлектор, който увеличава тягата приблизително 1,5 пъти.
• Инсталирайте защита от вятър - блок, монтиран на главата на тръбата, надеждно предпазва от проникване на вятър.
• Ако ситуацията не бъде коригирана, коаксиалният комин се преработва, като се вземат предвид техническите изисквания за местоположението на комина, когато се монтира котел с турбокомпресор със затворена горивна камера в частна къща.

В Европа е задължително да се монтира газов детектор при работа с всяко газово оборудване. У нас това е желана мярка, която вече спаси повече от дузина живота.

Кой котел е по-добър - коминен или безкомин, експертно мнение

Отговаряйки на този въпрос, трябва да се има предвид, че кондензационни / безкоминни котли са създадени за условия на работа в нискотемпературен режим на нагряване на охлаждащата течност. Декларираната от производителя ефективност от 95% е възможна само ако температурата на връщането е не повече от 40 ° C. В условията на суровата руска зима е доста трудно да се изпълни това условие.

Инсталирането на котел със затворена горивна камера в конвенционален комин при подмяна на старо оборудване с ново е забранено. Ще трябва да преработите системата за изпускане на дим, която е доста скъпа.Уредите без комини са най-подходящи за добре изолирани сгради, разположени в умерен климат.

Характеристики на проектирането, експлоатацията и монтажа на външни безкоминни газови котли

Ако е невъзможно да се монтира класически вертикален комин, за отопление се използват безкоминни газови котли. За такова отоплително оборудване не е оборудвано вентилирано отделно помещение за естествена тяга.

Въпреки името "без комин", в такива котли има комин. Неговата роля играе компактна коаксиална тръба, която осигурява сцепление и отстраняване на димните маси от горивната камера.

Външен изход на коаксиалния комин

Конструкцията и принципът на работа на котелното оборудване без комини.

Без комините, подобно на класическите газови котли, работят в режим на отопление - едноконтурен и дори като бойлери (БГВ) - двуконтурен.

Отличителна черта на дизайна е затворената горивна камера. Горелката, през която газът загрява водата в системата, се намира в херметична камера. По този начин въглеродният оксид, саждите и димът от изгарянето на горивото не проникват в помещението и ефективността на котела се увеличава.

Кислородният въздух за горене навлиза в затворената камера през външния коминен блок. Въздухът, загрят от елемента на горелката, загрява медния кръг, през който тече охлаждащата течност. Тогава "отработеният" въздух, заедно с продуктите от горенето на горивото, излиза през вътрешния блок на коаксиалната тръба.

Схема на работа на подов коаксиален котел

Коаксиалният комин е лесен за изпълнение. Това са две коаксиални тръби с различен диаметър, закрепени заедно. По този начин нагрятите газови отпадъци се охлаждат от въздуха, влизащ в камерата, което прави котела огнеупорен и екологичен за жителите на къщата. Охлаждайки продуктите от горенето, въздухът навлиза в вече загрятата горивна камера, което спестява енергия.

Газовите котли с висока мощност са оборудвани с дефлектори за предотвратяване на недостатъчна тяга, които увеличават въздушния поток с един и половина пъти. Ако има възможност за издухване на вятъра, на изхода на тръбата се монтира специален блок за защита от вятър.

Характеристики на монтажа на газови котли с коаксиален комин.

Подови безкоминни котли за автономни отоплителни системи се монтират в малки сгради и в много жилищни сгради или промишлени помещения.

Газовите котли без комини се монтират на специална стойка. Ако котелът се управлява от електронна платка, тогава той е свързан към електричество според правилата за инсталиране на електрическо и газово оборудване от специалисти.

Те са включени в отоплителната система и газопроводите по същия начин като коминните газови котли. Разликата е инсталирането на коаксиален комин.

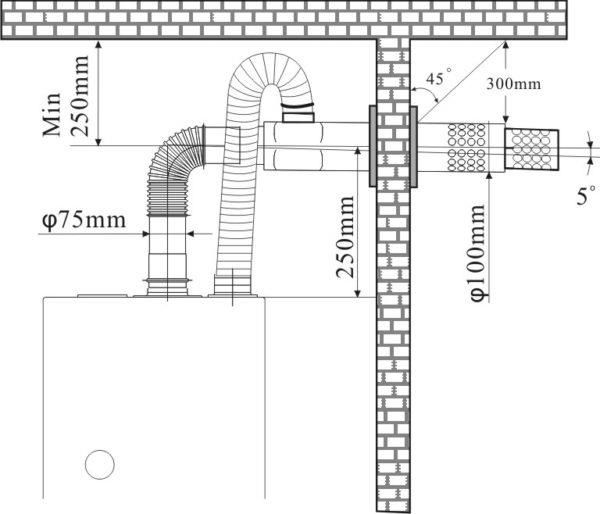

Схема за монтаж на хоризонтален коаксиален комин

Изисквания за инсталиране на коаксиална тръба като комин:

1. Изходът на комина към улицата преминава през стената хоризонтално. Дължината на този тръбен участък е не повече от 1 метър.
2. Коминът е хоризонтален, но ако хоризонтален комин не е възможен, се използва вертикален комин. Дължината на вертикалната част на такъв комин е около 3 метра.
3. Външната част на тръбата се намира на не по-ниско от 2 метра от земята.
4. Разстоянието от тръбата до отворите на прозорците или вратите е най-малко половин метър.
5. Не можете да поставите изхода на тръбата под прозореца.
6. За да се предотврати натрупването на кондензат, той се монтира под ъгъл от 3-5 градуса.
7. Спазвайте диаметрите на тръбите на коаксиалния комин и тяхното съотношение за пожарна безопасност.
8. Пробитият в стената отвор за тръбата е облицован с нагревател от незапалим материал.

Спазването на тези изисквания ще направи работата на котела безопасна и ефективна.

Котли без комини - техните плюсове и минуси на работа.

Предимството на подовите нагреватели, оборудвани с коаксиална тръба, е инсталирането в хола.За да се впишат котлите в интериора, се избира декорацията на стените и кръстовището на комина със стената.

Можете да научите повече за коаксиалните комини и тяхното използване за газови котли във видеото по-долу.

Коаксиален бойлер в интериора на апартамента

В допълнение, други предимства:

• простота и ниска цена на монтаж;
• няма нужда от инсталиране на захранваща и смукателна вентилация;
• блокове с висока мощност с такъв дизайн, че отопляват големи площи;
• някои газови модели са оборудвани с отвори за конвекция, което прави възможно отоплението на помещение без радиатор;
• дълъг експлоатационен живот.

Недостатъците на коаксиалните котли са в системата за отвеждане на дим. Дължината на тръбата за изпускане на дим е не повече от 5 метра. По време на слани котлите без комини работят с висока мощност, поради което в коаксиалната тръба се образува повече кондензат, който замръзва и блокира подаването на въздух и отстраняването на дима. Издухването на комина се получава, ако не е снабден със защита от вятър.

На какво обръщаме внимание

Отоплителните устройства със затворена горивна камера включват коаксиален комин за газов котел. Той е предназначен да осигури безпроблемната работа на устройството.

И към него се налагат сериозни изисквания, защото през него се отстраняват продуктите от горенето, които са много вредни за човешкото здраве. Затова се препоръчва да се монтира през стена, в която няма прозоречни и вентилационни отвори.

За всички останали параметри критериите за избор на газов комин без комин не се различават от другите

Когато го купувате, трябва да обърнете внимание и на:

• мощност
• компактност
• дизайн
• опции за запалване

Марката на производителя също е важен фактор и тъй като всеки от тях има широка гама от продукти, си струва да оцените няколко различни проби, за да решите коя е най-подходяща за стаята.

Котлите без комини се делят на:

Да започнем с подови котли на словашкия производител Proterm. Те са енергонезависими и имат КПД от 90%, надеждно са защитени от прегряване и се доставят сглобени. Подовите котли имат висока мощност и могат да се използват за отопление на големи помещения, а също така имат и други забележителни характеристики:

• надеждност
• лекота на работа
• сравнително ниска цена
• опция за смяна на гориво

Следващите забележителни модели са газови котли с коаксиален комин от корейски производител, днес те са лидери на пазара на продажби, не само защото имат ниска цена, но и поради доста голям списък от показатели за висока производителност.

При избора на тези устройства дори марката не е толкова важна. Не може да бъде:

Всички те са добре адаптирани за използване в руския климат и имат висококачествени показатели, голям брой сензори за безопасност и са много лесни за работа.

Немските безкоминни котли са неоспорими в своята надеждност и качество. Те не само са предназначени за дълъг експлоатационен живот, но имат и много предимства, а екологосъобразността не е последната сред тях.

Марката играе важна роля при избора, но не бива да се пренебрегват и други параметри:

Те също са важни и трябва да се вземат предвид при покупка.

Норми на SNiP

Производството и монтажа на всякакви конструкции на комини трябва да отговарят на всички изисквания от SNiP 2.04.05-91 и DBN V.2.5-20-2001. Това съответствие с нормите гарантира безопасната работа на отоплителната система. Нарушаването на изброените в документите условия може да доведе до проблемни ситуации, чието решение ще изисква участието на газовата индустрия.

Извлечения от основните нормативни документи:

1. Структурата на колектора за кондензат трябва да реши проблема с натрупването на влага по стените на комина;
2. Изисква се добро сцепление;
3. Главата на комина трябва да е свободна и да не позволява наличието на дефлектори или гъбички върху нея, които възпрепятстват отстраняването на продуктите от горенето;
4. Уверете се, че сте монтирали внимателно всички конструктивни елементи в техните стави;
5. Изисква се плътно уплътняване на фугите и всички видове връзки.

Коминни котли обща информация

Когато избирате коминни котли, захранвани от природен газ, трябва да знаете какви видове това оборудване се продават днес. Популярни видове са:

• Парапетни котли;
• Монтиран;
• етаж.

Когато избирате оборудване за отопление, трябва да обърнете специално внимание на следните показатели и параметри:

• Възможност за допълнително захранване от ток при аварийно изключване;
• Наличието или отсъствието на верига и / или вграден бойлер;
• Производителност.

Въпреки факта, че оборудването, произведено в нашата страна, няма широк спектър от възможности и функционалността е много по-скромна от тази на аналозите от западните страни и Япония, надеждността и издръжливостта на всички елементи позволяват използването му без загуба в изпълнение за отопление на помещения с различни размери.

Важно е всички газови котли да са напълно безопасни, тъй като се подлагат на предварителен качествен контрол преди да влязат на пазара.
