Хидравлично изчисляване на отоплението, като се вземе предвид тръбопровода

Какво друго се взема предвид при изчисляване на газопровода

В резултат на триенето в стените скоростта на газа през напречното сечение на тръбата е различна - в центъра е по-бърза. За изчисленията обаче се използва средният индикатор - една условна скорост.

Има два вида движение през тръбите: ламинарно (струя, типична за тръби с малък диаметър) и турбулентна (има неупорядочен характер на движение с неволно образуване на вихри навсякъде в широка тръба).

Изчисляване на диаметъра на главния газопровод

Газът се движи не само поради външния натиск, упражняван върху него. Неговите слоеве оказват натиск един върху друг. Следователно, факторът на хидростатичната глава също се взема предвид.

Материалите на тръбите също влияят върху скоростта на движение. Така че в стоманените тръби по време на работа грапавостта на вътрешните стени се увеличава и осите се стесняват поради прекомерно израстване. Полиетиленовите тръби, напротив, увеличават вътрешния диаметър с намаляване на дебелината на стената. Всичко това се взема предвид при проектното налягане.

Характеристики на двутръбна отоплителна система за дома на изчисление, диаграми и монтаж

Въпреки относително лесния процес на монтаж и относително късата дължина на тръбопровода при еднотръбните отоплителни системи, двутръбните отоплителни системи все още остават на първите позиции на пазара на специализирано оборудване.

Макар и кратък, но много убедителен и информативен списък с предимствата и недостатъците на двутръбната отоплителна система, той оправдава закупуването и последващото използване на вериги с директна и обратна линия.

Ето защо много потребители го предпочитат пред други разновидности, като си затварят очите за факта, че инсталирането на системата не е толкова лесно.

Как да работите в EXCEL

Използването на електронни таблици на Excel е много удобно, тъй като резултатите от хидравличното изчисление винаги се свеждат до табличен вид. Достатъчно е да определите последователността на действията и да подготвите точни формули.

Въвеждане на първоначални данни

Избира се клетка и се въвежда стойност. Цялата друга информация просто се взема предвид.

• стойността на D15 се преизчислява в литри, така че е по-лесно да се възприеме скоростта на потока;
• клетка D16 - добавете форматиране според условието: "Ако v не попада в диапазона от 0,25 ... 1,5 m / s, тогава фонът на клетката е червен / шрифтът е бял."

За тръбопроводи с разлика във височината между входа и изхода, към резултатите се добавя статично налягане: 1 kg / cm2 на 10 m.

Регистрация на резултатите

Цветовата схема на автора носи функционално натоварване:

• Клетките в светло тюркоаз съдържат оригиналните данни - те могат да бъдат променяни.
• Бледозелените клетки са входни константи или данни, които не подлежат на промяна.
• Жълтите клетки са помощни предварителни изчисления.
• Светложълтите клетки са резултат от изчисленията.
• шрифтове:
  • синьо - начални данни;
  • черно - междинни/неосновни резултати;
  • червено - основните и крайните резултати от хидравличното изчисление.

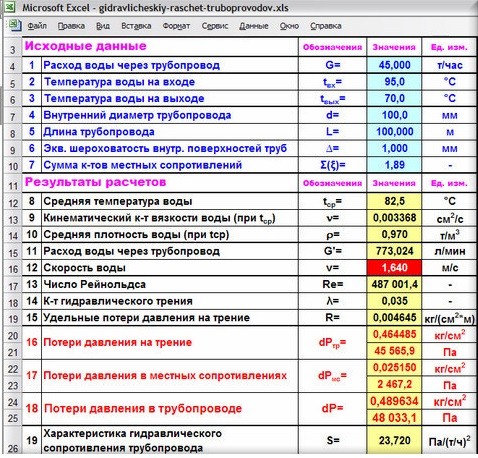

Резултати в електронна таблица на Excel

Пример от Александър Воробьов

Пример за просто хидравлично изчисление в Excel за хоризонтална секция на тръбопровода.

• дължина на тръбата 100 метра;
• ø108 мм;
• дебелина на стената 4 мм.

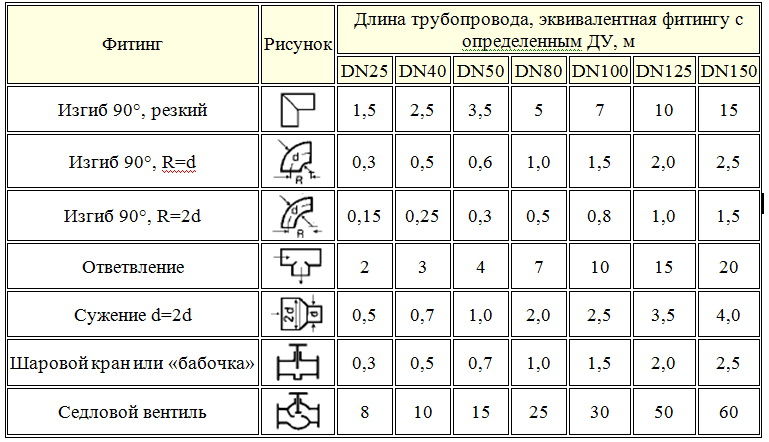

Таблица с резултати от изчисляване на локални съпротивления

Усложнявайки изчисленията стъпка по стъпка в Excel, вие по-добре овладеете теорията и частично спестите от работата по проектиране. Благодарение на компетентен подход вашата отоплителна система ще стане оптимална по отношение на разходите и преноса на топлина.

Отопление с две мрежи

Отличителна черта на структурата на дизайна на двутръбна отоплителна система се състои в два тръбопроводни клона.

Първият провежда и насочва водата, загрята в котела, през всички необходими устройства и устройства.

Другият събира и отстранява вече охладената по време на работа вода и я изпраща към топлогенератора.

При еднотръбна форма на конструкцията на системата водата, за разлика от двутръбната, където се провежда през всички тръби на отоплителни уреди с един и същ температурен индикатор, претърпява значителна загуба на характеристиките, необходими за стабилен отоплителен процес на пътя към затварящата част на тръбопровода.

Дължината на тръбите и разходите, пряко свързани с нея, се удвояват при избора на двутръбна отоплителна система, но това е сравнително малък нюанс на фона на очевидните предимства.

Първо, за създаването и монтажа на двутръбен дизайн на отоплителната система изобщо няма да са необходими тръби с голяма стойност на диаметъра и следователно няма да се създаде тази или онази пречка по пътя, както е в случая с еднотръбна верига.

Всички необходими крепежни елементи, клапани и други конструктивни детайли също са много по-малки по размер, така че разликата в цената ще бъде много незабележима.

Едно от основните предимства на такава система е, че е възможно да се монтира в близост до всяка от термостатните банки и значително да се намалят разходите и да се увеличи лекотата на използване.

В допълнение, тънките разклонения на захранващите и връщащите линии също не пречат на целостта на вътрешността на жилищното пространство, освен това те могат просто да бъдат скрити зад обшивката или в самата стена.

След като са подредили всички предимства и нюанси на двете отоплителни системи, собствениците, като правило, все още предпочитат да изберат двутръбна система. Необходимо е обаче да изберете една от няколкото опции за такива системи, които според самите собственици ще бъдат най-функционалните и рационални в употреба.

Класификация на газопроводите

Съвременните газопроводи са цяла система от комплекси от конструкции, предназначени да транспортират горимо гориво от производствените му обекти до потребителите. Следователно според предназначението си те са:

• Багажник - за транспортиране на дълги разстояния от производствени обекти до дестинации.
• Местни - за събиране, разпределение и доставка на газ към съоръженията на населените места и предприятията.

По главните трасета се изграждат компресорни станции, които са необходими за поддържане на работното налягане в тръбите и подаване на газ до определените точки до консуматорите в необходимите обеми, изчислени предварително. В тях газът се почиства, изсушава, компресира и охлажда и след това се връща в газопровода под определено налягане, необходимо за даден участък от горивния проход.

Местните газопроводи, разположени в населени места, се класифицират:

• По вид газ - може да се транспортира природен, втечнен въглеводород, смесен и др.
• По налягане - в различни зони газът може да бъде с ниско, средно и високо налягане.
• По местоположение - външни (улични) и вътрешни, надземни и подземни.

Хидравлично изчисление на 2-тръбна отоплителна система

• Хидравлично изчисление на отоплителната система, като се вземат предвид тръбопроводите
• Пример за хидравлично изчисление на двутръбна гравитационна отоплителна система

За какво е хидравличното изчисление на двутръбна отоплителна система Всяка сграда е индивидуална. В тази връзка отоплението с определяне на количеството топлина ще бъде индивидуално. Това може да стане с помощта на хидравлично изчисление, докато програмата и таблицата за изчисления могат да улеснят задачата.

Изчисляването на отоплителната система у дома започва с избора на гориво, въз основа на нуждите и характеристиките на инфраструктурата на района, където се намира къщата.

Целта на хидравличното изчисление, чиято програма и таблица са достъпни в мрежата, е както следва:

• определяне на броя на отоплителните уреди, които са необходими;
• изчисляване на диаметъра и броя на тръбопроводите;
• определяне на възможна загуба на отопление.

Всички изчисления трябва да бъдат направени според схемата за отопление с всички елементи, които са включени в системата.Такава схема и таблица трябва да бъдат предварително съставени. За да извършите хидравлично изчисление, ще ви трябва програма, аксонометрична таблица и формули.

Двутръбна отоплителна система на частна къща с долно окабеляване.

Като проектен обект се приема по-натоварен тръбопроводен пръстен, след което се определят необходимото напречно сечение на тръбопровода, възможните загуби на налягане на целия отоплителен кръг и оптималната повърхност на радиаторите.

Извършването на такова изчисление, за което се използват таблица и програма, може да създаде ясна картина с разпределението на всички съществуващи съпротивления в отоплителния кръг, а също така ви позволява да получите точни параметри на температурния режим, водния поток в всяка част от отоплението.

В резултат на това хидравличното изчисление трябва да изгради най-оптималния план за отопление за вашия собствен дом. Не е нужно да разчитате само на интуицията си. Таблицата и програмата за изчисление ще опростят процеса.

Елементи, от които се нуждаете:

Основни уравнения за хидравлично изчисление на газопровод

За изчисляване на движението на газ през тръбите се вземат стойностите на диаметъра на тръбата, разхода на гориво и загубата на налягане. Изчислява се в зависимост от естеството на движението. С ламинарни - изчисленията се правят стриктно математически по формулата:

Р1 – Р2 = ∆Р = (32*μ*ω*L)/D2 kg/m2 (20), където:

• ∆Р – kgm2, загуба на напор поради триене;
• ω – m/s, скорост на горивото;
• D - m, диаметър на тръбопровода;
• L - m, дължина на тръбопровода;
• μ е кг сек/м2, вискозитет на течността.

При турбулентно движение е невъзможно да се приложат точни математически изчисления поради случайността на движението. Поради това се използват експериментално определени коефициенти.

Изчислено по формулата:

Р1 – Р2 = (λ*ω2*L*ρ)/2g*D (21), където:

• P1 и P2 са налягания в началото и края на тръбопровода, kg/m2;
• λ е безразмерният коефициент на съпротивление;
• ω – m/sec, средната скорост на газовия поток по участъка на тръбата;
• ρ – kg/m3, плътност на горивото;
• D - m, диаметър на тръбата;
• g – m/sec2, ускорение от гравитацията.

Видео: Основи на хидравличното изчисляване на газопроводи

Селекция от въпроси

• Михаил, Липецк — Какви дискове за рязане на метал трябва да се използват?
• Иван, Москва — Какъв е ГОСТ на металопрокатната ламарина?
• Максим, Твер — Кои са най-добрите стелажи за съхранение на валцувани метални продукти?
• Владимир, Новосибирск — Какво означава ултразвукова обработка на метали без използването на абразивни вещества?
• Валери, Москва — Как да изковате нож от лагер със собствените си ръце?
• Станислав, Воронеж — Какво оборудване се използва за производството на въздуховоди от поцинкована стомана?

2 Специфичен метод за линейна загуба на налягане

Последователност
хидравлично изчисление по метода на спец
линейна загуба на налягане:

а) е нарисувана
аксонометрична диаграма на отоплителна система
(М 1:100).
На
е избрана аксонометрична схема
основен циркулационен пръстен. За
хидравлично изчисление
изберете най-натоварения пръстен,
кое е изчисленото (основното),
и вторичен пръстен (прил
G).Когато
задънено движение на охлаждащата течност
минава основният циркулационен пръстен
през най-натоварените и отдалечени
от топлинния център (възел) щранг, при
преминаващо движение - през най
натоварен среден щранг.

б) основно обращение
пръстенът е разделен на изчислени секции,
обозначен със сериен номер (начало
от референтния щранг); е посочена консумация
охлаждаща течност в секция G
, кг/ч, дължина на сечение l,
m;

в) за предварителни
се определя изборът на диаметри на тръбите
средна специфична загуба на налягане на
триене:

,
Pa/m (5,3)

където j
- коефициент, отчитащ дела на загубите
налягане върху тръбопроводи и щрангове, j=0,3
– за магистрали, j=0,7
- за щрангове;

∆p_Р - разполагаем
налягане в отоплителната система, Pa,

∆p_Р=25 kPa - за
антифриз_г=105
С.

г) по стойността на R_сри
дебитът на охлаждащата течност в раздел G (Приложение E) са
предварителни диаметри на тръби d,
mm, действителна специфична загуба на налягане
R, Pa/m, действително
скорост на охлаждащата течност υ,
Госпожица. Получените данни се въвеждат
таблица 5.2.

д) се определят загубите
налягане в областите:

,
Па (5,4)

където R е
специфични загуби на налягане от триене,
Pa/m;

l е дължината на участъка, m;

З
– загуба на налягане върху локални съпротивления,
татко,

;
(5.5)

ξ - коефициент,
като се вземе предвид локалното съпротивление на
обект, (приложения B, C);

ρ - плътност
охлаждаща течност, кг/м3,
(Приложение Г);

υ - скорост на охлаждащата течност
на сайта, m / s, (Приложение E);

е) след предварителен
се извършва избор на диаметри на тръбите
хидравлично балансиране, което не трябва
надхвърлят 15%.

ж) ако връзката премине,
след това започнете да извършвате изчисляването на вторичните
циркулационни пръстени (по подобен начин), ако
ако не, тогава те са инсталирани в правилните зони
шайби. Диаметърът на шайбата се избира според
формула:

,
мм, (5,6)

където
г_ул
– дебит на охлаждащата течност в щранга, kg/h,
(таблица 3.3);

Р_w
- необходимата загуба на налягане в пералната машина,
Па

диафрагми
монтиран на крана на основата
щранг в точката на свързване към захранването
магистрали.

диафрагми
не се монтират по-малко от 5 мм в диаметър.

от
резултатите от изчисленията се попълват
таблици 5.2, 5.3.

1.
Колона 1
- запишете номерата на секциите;

2.
Колона 2
- в съответствие с аксонометрията
по раздел записваме термичните
натоварване, В,
W;

3.
Изчисляваме консумацията на вода в справката
щранг за изчислената секция (формула
5.1), колона 3:

4.
Съгласно таблица 4.2 за диаметър
щранг D_в,
mm изберете диаметрите на облицовката и
задната секция: D_y(П),
mm; д_y(h),
мм

5.
Изчисляваме коефициентите на local
съпротивление в раздел 1 (приложения
B, C), записваме сумата в колона 10 на таблиците
5.2, 5.3.

На
граница на две секции местно съпротивление
се приписва на района с по-ниско потребление
вода.

резултати
изчисленията са обобщени в таблица 5.1.

маса
5.1 - Локални съпротивления на изчислените
парцели

номер на парцела, вид локално съпротивление	
Например: Парцел 3	2 тройник на пас, =1; акаунт (3)= 2x1=2
Например: щранг 3	1) радиатор чугунен - ​​3 бр., =1,4; 2) двоен регулиращ клапан – 6 броя, =13; 3) огънат огънат под ъгъл от 90 – 6 броя, =0,6; 4) обикновен вентил за директен поток - 2 броя, =3; 5) тройник въртящ се към клон - 2 броя, =1,5. st3 = 3x1.4+ + 6x13 + 6x0.6 + 2x3 + 2x1.5 = 96.2

Защо е необходимо да се изчисли газопроводът

Изчисленията се извършват във всички участъци на газопровода, за да се идентифицират местата, където е вероятно да се появят възможни съпротивления в тръбите, променяйки скоростта на подаване на гориво.

Ако всички изчисления са направени правилно, тогава може да се избере най-подходящото оборудване и да се създаде икономичен и ефективен дизайн на цялата структура на газовата система.

Това ще ви спести от ненужни, надценени показатели по време на експлоатация и разходи в строителството, които биха могли да бъдат при планирането и монтажа на системата без хидравлично изчисление на газопровода.

Има по-добра възможност за избор на необходимия размер на сечение и материали на тръбите за по-ефективно, бързо и стабилно подаване на синьо гориво към планираните точки на газопроводната система.

Осигурен е оптималният режим на работа на целия газопровод.

Разработчиците получават финансови ползи от спестяванията при закупуване на техническо оборудване и строителни материали.

Правилното изчисляване на газопровода се прави, като се вземат предвид максималните нива на разход на гориво през периоди на масово потребление. Отчитат се всички производствени, общински, индивидуални битови нужди.

Преглед на програмата

За удобство на изчисленията се използват любителски и професионални програми за изчисление на хидравликата.

Най-популярният е Excel.

Можете да използвате онлайн изчислението в Excel Online, CombiMix 1.0 или онлайн хидравличния калкулатор.Стационарната програма се избира, като се вземат предвид изискванията на проекта.

Основната трудност при работата с такива програми е непознаването на основите на хидравликата. В някои от тях няма декодиране на формули, не се вземат предвид особеностите на разклонението на тръбопроводите и изчисляването на съпротивленията в сложни вериги.

• HERZ C.O. 3.5 - прави изчисление по метода на специфични линейни загуби на налягане.
• DanfossCO и OvertopCO могат да преброят системите за естествена циркулация.
• "Flow" (Flow) - ви позволява да приложите метода на изчисление с променлива (плъзгаща се) температурна разлика по щранговете.

Трябва да посочите параметрите за въвеждане на данни за температура - Келвин / Целзий.

Изчисляване на обема на водата и капацитета на разширителния резервоар

Обемът на разширителния резервоар трябва да бъде равен на 1/10 от общия обем течност

За да изчислите производителността на разширителния резервоар, който е задължителен за всяка отоплителна система от затворен тип, ще трябва да разберете феномена на увеличаване на обема на течността в него. Този индикатор се изчислява, като се вземат предвид промените в основните характеристики на работата, включително колебанията в неговата температура. В този случай тя варира в много широк диапазон - от стайна температура +20 градуса и до работни стойности в рамките на 50-80 градуса.

Ще бъде възможно да се изчисли обемът на разширителния резервоар без ненужни проблеми, ако използвате груба оценка, която е доказана на практика. Той се основава на опита от експлоатацията на оборудването, според който обемът на разширителния резервоар е приблизително една десета от общото количество охлаждаща течност, циркулираща в системата.

В същото време се вземат предвид всички негови елементи, включително отоплителни радиатори (батерии), както и водната риза на котелния агрегат. За да определите точната стойност на желания индикатор, ще трябва да вземете паспорта на използваното оборудване и да намерите в него елементите, свързани с капацитета на батериите и работния резервоар на котела

След тяхното определяне не е трудно да се намери излишната охлаждаща течност в системата. За да направите това, първо се изчислява площта на напречното сечение на полипропиленовите тръби и след това получената стойност се умножава по дължината на тръбопровода. След сумиране за всички клонове на отоплителната система към тях се добавят числата, взети от паспорта за радиатори и котел. След това се брои една десета от общия брой.

Изчисляване на параметрите на охлаждащата течност

Количеството охлаждаща течност в 1 m тръба, в зависимост от диаметъра

Изчисляването на охлаждащата течност се свежда до определяне на следните показатели:

• скоростта на движение на водните маси през тръбопровода с зададените параметри;
• тяхната средна температура;
• консумация на носител, свързана с изискванията за производителност на отоплителното оборудване.

Известните формули за изчисляване на параметрите на охлаждащата течност (като се вземе предвид хидравликата) са доста сложни и неудобни при практическо приложение. Онлайн калкулаторите използват опростен подход, който ви позволява да получите резултат с грешка, разрешена за този метод.

Независимо от това, преди да започнете монтажа, е важно да се погрижите да закупите помпа с показатели не по-ниски от изчислените. Само в този случай има увереност, че изискванията за системата според този критерий са напълно изпълнени и че е в състояние да затопли помещението до комфортни температури.

Хоризонтални и вертикални схеми

Такава отоплителна система е разделена на хоризонтални и вертикални схеми според местоположението на тръбопровода, свързващ всички устройства и уреди в едно.

Вертикалната отоплителна верига се различава от другите по това, че в този случай всички необходими устройства са свързани към вертикален щранг.

Въпреки че компилацията му в крайна сметка ще бъде малко по-скъпа, произтичащата стагнация на въздуха и задръствания няма да попречат на стабилната работа.Това решение е най-подходящо за собствениците на апартаменти в къща с много етажи, тъй като всички отделни етажи са свързани поотделно.

Двутръбна отоплителна система с хоризонтално разположение е идеална за едноетажна жилищна сграда с относително голяма дължина, в която е по-лесно и по-рационално да се свържат всички съществуващи радиаторни отделения към хоризонтален тръбопровод.

И двата вида вериги на отоплителната система могат да се похвалят с отлична хидравлична и термична стабилност, само в първата ситуация, във всеки случай, ще е необходимо да се калибрират щрангове, разположени вертикално, а във втората - хоризонтални контури.

Прост тръбопровод с постоянно напречно сечение

Основен
изчислени съотношения за прости
тръбопровод са: уравнение
Бернули, Q уравнение на потока
= const
и формули за изчисляване на загубите на налягане върху
триене по дължината на тръбата и в местно
съпротивление .

В
прилагане на уравнението на Бернули в
може да се вземе предвид конкретно изчисление
препоръките по-долу. Първо
трябва да се зададе на изчислената фигура две
сечение и равнина на сравнение. V
като раздели се препоръчва да се вземат:

Безплатно
повърхността на течността в резервоара, където
скоростта е нула, т.е. V
= 0;

изход
текат в атмосферата, където налягането в
напречното сечение на струята е равно на налягането на околната среда
среда, т.е. Р_a6c
= стр_атм
или п_{от 6}
= 0;

раздел,
в който е посочено (или необходимо
определяне) налягане (показания на манометъра
или вакуумномер)

раздел
под буталото, където е свръхналягането
определя се от външното натоварване.

Самолет
удобно е да се правят сравнения през центъра
тежестта на една от секциите на дизайна,
обикновено се намира отдолу (тогава
геометрични височини на сечения
0).

Позволявам
прост тръбопровод с постоянно напречно сечение
разположени произволно в пространството
(фиг. 1), има обща дължина l
и диаметър d
и съдържа редица локални съпротивления.
В началния участък (1-1) геометрични
височината е z₁
и свръхналягане стр₁,
и в крайните (2-2) съответно z₂
и п₂.
Скоростта на потока в тези участъци се дължи на
постоянството на диаметъра на тръбата е същото
и равно на v.

Уравнението
Бернули за раздели 1-1 и 2-2, като се вземе предвид
,ще изглежда така:

или

,

сума
локални коефициенти на съпротивление.

За
удобство на изчисленията, въвеждаме концепцията
дизайнерска глава

.

,

٭

٭٭

Определяне на загубите на налягане в тръбите

Съпротивлението на загуба на налягане във веригата, през която циркулира охлаждащата течност, се определя като тяхната обща стойност за всички отделни компоненти. Последните включват:

• загуби в първи контур, обозначени като ∆Plk;
• разходи за локален топлоносител (∆Plm);
• спад на налягането в специални зони, наречени „топлогенератори“ под обозначението ∆Ptg;
• загуби във вградената топлообменна система ∆Pto.

След сумиране на тези стойности се получава желаният индикатор, който характеризира общото хидравлично съпротивление на системата ∆Pco.

В допълнение към този обобщен метод има и други начини за определяне на загубата на напор в полипропиленовите тръби. Един от тях се основава на сравнение на два индикатора, свързани с началото и края на тръбопровода. В този случай загубата на налягане може да се изчисли чрез просто изваждане на началните и крайните стойности, определени от два манометъра.

Друг вариант за изчисляване на желания индикатор се основава на използването на по-сложна формула, която отчита всички фактори, които влияят на характеристиките на топлинния поток. Посоченото по-долу съотношение отчита основно загубата на глава на течността поради дългата дължина на тръбопровода.

• h е загубата на напор на течност, измерена в метри в разглеждания случай.
• λ е коефициентът на хидравлично съпротивление (или триене), определен чрез други методи за изчисление.
• L е общата дължина на обслужвания тръбопровод, която се измерва в ходови метри.
• D е вътрешният размер на тръбата, който определя обема на потока на охлаждащата течност.
• V е дебитът на флуида, измерен в стандартни единици (метър в секунда).
• Символът g е ускорението на свободно падане, което е 9,81 m/s2.

Загубата на налягане възниква поради триенето на течността върху вътрешната повърхност на тръбите

Голям интерес представляват загубите, причинени от високия коефициент на хидравлично триене. Зависи от грапавостта на вътрешните повърхности на тръбите. Използваните в този случай съотношения са валидни само за тръбни заготовки със стандартна кръгла форма. Окончателната формула за намирането им изглежда така:

• V - скоростта на движение на водните маси, измерена в метри / секунда.
• D - вътрешен диаметър, който определя свободното пространство за движение на охлаждащата течност.
• Коефициентът в знаменателя показва кинематичния вискозитет на течността.

Последният индикатор се отнася до постоянни стойности и се намира според специални таблици, публикувани в големи количества в Интернет.

Изчисляване на хидравликата на отоплителните канали

Правилно изчислената хидравлика ви позволява правилно да разпределите диаметъра на тръбите в цялата система

Хидравличното изчисление на отоплителната система обикновено се свежда до избора на диаметрите на тръбите, положени в отделни участъци от мрежата. Когато се извършва, трябва да се вземат предвид следните фактори:

• стойността на налягането и неговите спадове в тръбопровода при дадена скорост на циркулация на охлаждащата течност;
• неговия прогнозен разход;
• типични размери на използвани тръбни продукти.

При изчисляване на първия от тези параметри е важно да се вземе предвид мощността на помпено оборудване. Трябва да е достатъчно за преодоляване на хидравличното съпротивление на отоплителните кръгове. В този случай общата дължина на полипропиленовите тръби е от решаващо значение, с увеличаване на което се увеличава общото хидравлично съпротивление на системите като цяло.

Въз основа на резултатите от изчислението се определят показателите, необходими за последващото инсталиране на отоплителната система и отговарящи на изискванията на действащите стандарти

В този случай общата дължина на полипропиленовите тръби е от решаващо значение, с увеличаване на което се увеличава общото хидравлично съпротивление на системите като цяло. Въз основа на резултатите от изчислението се определят показателите, необходими за последващото инсталиране на отоплителната система и отговарящи на изискванията на настоящите стандарти.
