αεριστήρα αποχέτευσης

Η αρχή λειτουργίας του αεριστή αποχέτευσης

Ο εσωτερικός αεριστής αποχέτευσης λειτουργεί κυρίως ως βαλβίδα αντεπιστροφής, αποτρέποντας τη διέλευση υγρών και αερίων στο σημείο αποστράγγισης. Όταν χρησιμοποιείτε την τουαλέτα, μια απότομη κάθοδος νερού μειώνει την πίεση στο σύστημα και εάν δεν υπάρχει βαλβίδα, το υγρό μπορεί να επιστρέψει με ταχύτερο ρυθμό από ό,τι αποστράγγισε. Η βαλβίδα αποχέτευσης 110, όταν πέσει η πίεση στον σωλήνα αποστράγγισης, ανοίγει και εξισορροπεί τον δείκτη.

• πλαίσιο;
• εισαγωγή αέρα?
• μηχανισμός ελέγχου πίεσης.

Η θήκη είναι ερμητική, με αφαιρούμενο κάλυμμα. Η σύνδεση πρέπει να έχει σπείρωμα. Υπάρχει μια ελαστική στεγανοποίηση μεταξύ των εξαρτημάτων.

Η είσοδος πρέπει να επιτρέπει τη διέλευση του αέρα, αλλά όχι τα έντομα και τα τρωκτικά. Ο μηχανισμός ανοίγματος του αποσβεστήρα είναι ράβδος ή μεμβράνη. Η μεμβράνη φράζει λιγότερο συχνά.

Αρχή λειτουργίας αεριστή αποχέτευσης

Με μια εκκένωση βόλι, όταν αποστραγγίζεται πολύ υγρό κάθε φορά, η πίεση στην αποχέτευση αυξάνεται σημαντικά. Όταν το υγρό φεύγει από τον τοπικό κλάδο και πλησιάζει τον κεντρικό ανυψωτήρα, το κενό στον αγωγό οδηγεί σε αστοχία των σφραγίδων νερού, με αποτέλεσμα μια δυσάρεστη οσμή αποχέτευσης να εισέρχεται στο διαμέρισμα.

Για να αποφευχθεί μια τέτοια ενόχληση, ένας σωλήνας εξαερισμού που οδηγεί στην οροφή είναι τοποθετημένος στον ανυψωτικό.

Ωστόσο, αυτή η μέθοδος έχει σημαντικά μειονεκτήματα:

• ο σωλήνας εξαερισμού μπορεί να βουλώσει.
• υπάρχει πιθανότητα παραβίασης της ακεραιότητας της επιφάνειας στέγης κατά την εγκατάσταση.
• σε παλιά κτίρια, συχνά δεν είναι δυνατή η χρήση τέτοιου αερισμού.

Ως εκ τούτου, χρησιμοποιείται συχνότερα ένας αεριστής αποχέτευσης. Ταυτόχρονα με τη μείωση της πίεσης, επιδρά η μεμβράνη, με αποτέλεσμα να ανοίγει το κανάλι.

Ο αέρας διέρχεται από αυτό, ο οποίος επιτρέπει τη σταθεροποίηση των επιπέδων πίεσης. Αφού φύγει το νερό και σταθεροποιηθεί η πίεση, η βαλβίδα κλείνει μόνη της, γεγονός που εμποδίζει τις οσμές να μπουν στο σπίτι.

Πώς και πού να ορίσετε κατευθυντήριες γραμμές

Η εγκατάσταση αεριστηρίων κενού δεν είναι δύσκολη - εάν ο σωλήνας αποχέτευσης 110 m έχει διογκωμένη πρίζα. Αγοράζεται ένα τυπικό προϊόν και απλώς εισάγεται στο ακροφύσιο.

Με κομμένο σωλήνα 110 mm, αγοράζεται και εισάγεται στον αγωγό αεριστής με εξωτερικό ελαστικό παρέμβυσμα με τη μορφή χιτωνίου με λεπτούς δακτυλίους. Ορισμένες τροποποιήσεις έχουν έναν ενσωματωμένο δακτύλιο από καουτσούκ στο εσωτερικό του σωλήνα για την τοποθέτηση της συσκευής πάνω από έναν κομμένο σωλήνα d110 mm.

Κατά την εγκατάσταση προϊόντων 50 mm, εισάγονται στον διογκωμένο σωλήνα. Εάν χρησιμοποιείται μια τροποποίηση ενσωματωμένη στο σώμα του σιφονιού, συνδέεται μαζί με την εγκατάσταση του σιφονιού.

Κατά την εκτέλεση εργασιών εγκατάστασης, ακολουθούνται οι ακόλουθοι κανόνες:

1. Η συσκευή είναι εγκατεστημένη σε σημείο όπου παρέχεται εύκολη πρόσβαση και ανεμπόδιστη ροή αέρα σε αυτήν.
2. Ο αεριστήρας d110 mm θα πρέπει να τοποθετηθεί σωστά στο υψηλότερο σημείο πάνω από όλα τα υδραυλικά.
3. Το σχέδιο εγκατάστασης του αεριστή προβλέπει την αυστηρά κατακόρυφη θέση του για να αποτρέψει την είσοδο λυμάτων στο σώμα.
4. Η συσκευή δεν λειτουργεί σε θερμοκρασίες κάτω από 0 °C.
5. Εάν η εγκατάσταση σε κάθετη θέση δεν είναι τεχνικά δυνατή, χρησιμοποιήστε ένα δέσιμο στον αγωγό και τοποθετήστε ένα μπλουζάκι με κάθετη έξοδο (έτοιμα μπλουζάκια με βαλβίδα κενού διατίθενται στο εμπόριο).
6. Το ύψος της ιδιωτικής κατοικίας στην οποία είναι εγκατεστημένο το εξάρτημα δεν πρέπει να υπερβαίνει τους τρεις ορόφους.

Ένας αεριστήρας αποχέτευσης κενού σάς επιτρέπει να απαλλαγείτε από μυρωδιές από την αποχέτευση σε διαμερίσματα και ιδιωτικές κατοικίες σε περιπτώσεις όπου ο κεντρικός σωλήνας ανύψωσης δεν οδηγείται έξω από το κτίριο. Επιπλέον, η χρήση αεριστήρων βοηθά στην εξοικονόμηση χρημάτων κατά την εγκατάσταση λυμάτων και η γκάμα των προτεινόμενων συσκευών συμβάλλει στην επιλογή της βέλτιστης λύσης στο πρόβλημα της εξάλειψης οσμών όσον αφορά την απόδοση και το κόστος υλικών.

Για την καλή λειτουργία του αποχετευτικού συστήματος σε μια ιδιωτική κατοικία, πρέπει να ληφθούν υπόψη πολλά σημεία. Για να εξαλειφθεί η δυσάρεστη οσμή από τον αγωγό στο δωμάτιο, χρησιμοποιείται συχνά αεριστής αποχέτευσης. Τοποθετείται στον κύριο ανυψωτήρα και τα υδραυλικά είναι εξοπλισμένα με ειδικά σιφόνια με στεγανοποίηση νερού.

Το σύμπλεγμα αυτών των ενεργειών ελαχιστοποιεί την πιθανότητα μιας δυσάρεστης οσμής, ωστόσο, θα πρέπει να γνωρίζετε πώς λειτουργεί η συσκευή και πώς να εγκαταστήσετε σωστά έναν εξαεριστή αποχέτευσης.

Τα σφάλματα κατά την εγκατάσταση είναι πιθανό να οδηγήσουν στην ανάγκη επανάληψης της διαδικασίας.

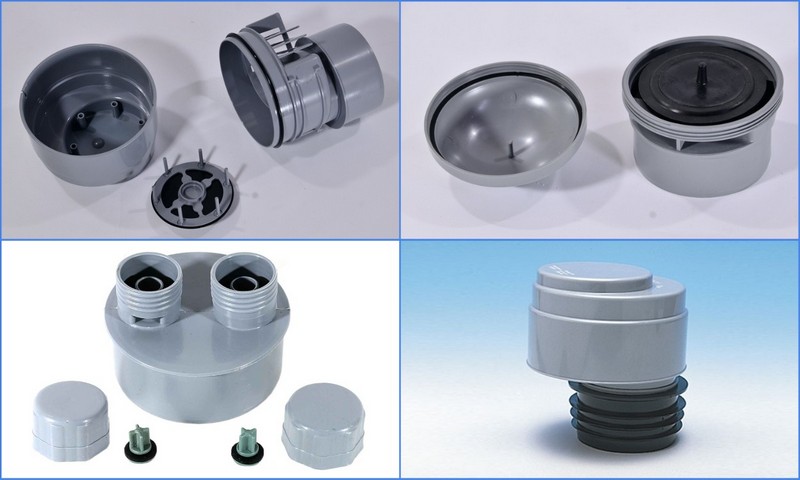

Συσκευή

Ο σχεδιασμός του αεριστή αποχέτευσης δεν είναι πολύ περίπλοκος, η συσκευή αποτελείται από τα ακόλουθα κύρια μέρη:

• Πλαίσιο. Είναι κατασκευασμένο από πλαστικό PVC και έχει σχεδιαστεί για τοποθέτηση σε σωλήνα ανύψωσης αποχέτευσης διαμέτρου 110 mm ή για τοποθέτηση σε σωλήνες κατάλληλους για αυτόν διαμέτρου 50 mm, με κατάλληλη διάμετρο. Στο εσωτερικό της θήκης υπάρχουν χωρίσματα που κατευθύνουν τη ροή του αέρα κατά τον αερισμό.
• Καπάκι. Καλύπτει το σώμα του αεριστή από πάνω, επιτρέποντας στη συσκευή να αποσυναρμολογηθεί για επισκευή ή σέρβις.
• Βαλβίδα. Προορίζεται για ερμητική απόφραξη του καναλιού, επομένως έχει ένα ελαστικό στοιχείο στερεωμένο στην πλαστική βάση στο σχεδιασμό του. Εκτελείται με τη μορφή δύο κύριων δομών - μια ράβδο με ελαστικό δακτύλιο (βαλβίδα πλωτήρα) ή μια ελαστική μεμβράνη.
• Μπλοκ. Ένα ελαστικό ελαστικό παρέμβυσμα στο σώμα χρησιμεύει για τη στεγανοποίηση της σύνδεσης κατά την εγκατάσταση αεριστή αποχέτευσης μέσα (έξω) ενός κομμένου αγωγού d110 mm.

Η αρχή λειτουργίας του αεριστή αποχέτευσης

Ο εσωτερικός αεριστής αποχέτευσης λειτουργεί κυρίως ως βαλβίδα αντεπιστροφής, αποτρέποντας τη διέλευση υγρών και αερίων στο σημείο αποστράγγισης. Όταν χρησιμοποιείτε την τουαλέτα, μια απότομη κάθοδος νερού μειώνει την πίεση στο σύστημα και εάν δεν υπάρχει βαλβίδα, το υγρό μπορεί να επιστρέψει με ταχύτερο ρυθμό από ό,τι αποστράγγισε. Η βαλβίδα αποχέτευσης 110, όταν πέσει η πίεση στον σωλήνα αποστράγγισης, ανοίγει και εξισορροπεί τον δείκτη.

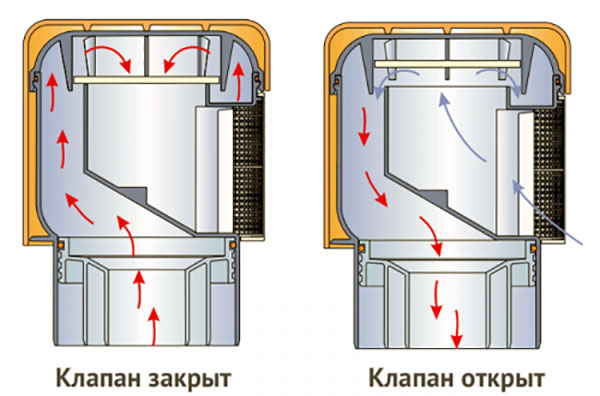

Ένα σχηματικό διάγραμμα της λειτουργίας των βαλβίδων αέρα φαίνεται στο σχήμα. Όλες οι συσκευές περιλαμβάνουν:

• πλαίσιο;
• εισαγωγή αέρα?
• μηχανισμός ελέγχου πίεσης.

Η θήκη είναι ερμητική, με αφαιρούμενο κάλυμμα. Η σύνδεση πρέπει να έχει σπείρωμα. Υπάρχει μια ελαστική στεγανοποίηση μεταξύ των εξαρτημάτων.

Η είσοδος πρέπει να επιτρέπει τη διέλευση του αέρα, αλλά όχι τα έντομα και τα τρωκτικά. Ο μηχανισμός ανοίγματος του αποσβεστήρα είναι ράβδος ή μεμβράνη. Η μεμβράνη φράζει λιγότερο συχνά.

Τύποι βαλβίδων αέρα

• ο αεριστής λήψης είναι τοποθετημένος μπροστά από την αντλία άντλησης σε ένα οριζόντιο τμήμα του αγωγού.
• σφαιρικό μοντέλο αερισμού για υδραυλικά με σωλήνες μικρής διαμέτρου.
• σφαιρική βαλβίδα με ελατήριο σύσφιξης.
• το μοντέλο γκοφρέτας εγκαθίσταται σε σωλήνες με διάμετρο έως 20 cm, μπορεί να περάσει τη ροή ή να γυρίσει 90 0.

Βαλβίδα αντεπιστροφής αέρα με πτερύγιο ή περιστροφικό ενεργοποιητή. Αυτός ο τύπος αεριστή για σηπτική δεξαμενή είναι εγκατεστημένος σωλήνες με διάμετρο μικρότερη από 400 mm. Για μεγάλα τμήματα όπου υπάρχει κίνδυνος κρούσης νερού όταν σπάσει το καρούλι, τοποθετούνται βαλβίδες αποσβεστήρα.

Οι βαλβίδες συνδέονται με συγκόλληση, σφίγγονται μεταξύ δύο φλάντζες με παρεμβύσματα ή χρησιμοποιείται σύνδεσμος με σπείρωμα.

Πώς και πού να ορίσετε κατευθυντήριες γραμμές

Η εγκατάσταση αεριστηρίων κενού δεν είναι δύσκολη - εάν ο σωλήνας αποχέτευσης 110 m έχει διογκωμένη πρίζα. Αγοράζεται ένα τυπικό προϊόν και απλώς εισάγεται στο ακροφύσιο.

Με κομμένο σωλήνα 110 mm, αγοράζεται και εισάγεται στον αγωγό αεριστής με εξωτερικό ελαστικό παρέμβυσμα με τη μορφή χιτωνίου με λεπτούς δακτυλίους. Ορισμένες τροποποιήσεις έχουν έναν ενσωματωμένο δακτύλιο από καουτσούκ στο εσωτερικό του σωλήνα για την τοποθέτηση της συσκευής πάνω από έναν κομμένο σωλήνα d110 mm.

Κατά την εγκατάσταση προϊόντων 50 mm, εισάγονται στον διογκωμένο σωλήνα. Εάν χρησιμοποιείται μια τροποποίηση ενσωματωμένη στο σώμα του σιφονιού, συνδέεται μαζί με την εγκατάσταση του σιφονιού.

Κατά την εκτέλεση εργασιών εγκατάστασης, ακολουθούνται οι ακόλουθοι κανόνες:

1. Η συσκευή είναι εγκατεστημένη σε σημείο όπου παρέχεται εύκολη πρόσβαση και ανεμπόδιστη ροή αέρα σε αυτήν.
2. Ο αεριστήρας d110 mm θα πρέπει να τοποθετηθεί σωστά στο υψηλότερο σημείο πάνω από όλα τα υδραυλικά.
3. Το σχέδιο εγκατάστασης του αεριστή προβλέπει την αυστηρά κατακόρυφη θέση του για να αποτρέψει την είσοδο λυμάτων στο σώμα.
4. Η συσκευή δεν λειτουργεί σε θερμοκρασίες κάτω από 0 °C.
5. Εάν η εγκατάσταση σε κάθετη θέση δεν είναι τεχνικά δυνατή, χρησιμοποιήστε ένα δέσιμο στον αγωγό και τοποθετήστε ένα μπλουζάκι με κάθετη έξοδο (έτοιμα μπλουζάκια με βαλβίδα κενού διατίθενται στο εμπόριο).
6. Το ύψος της ιδιωτικής κατοικίας στην οποία είναι εγκατεστημένο το εξάρτημα δεν πρέπει να υπερβαίνει τους τρεις ορόφους.

Το κόστος των δημοφιλών προϊόντων (2019)

Ένας αεριστήρας αποχέτευσης κενού σάς επιτρέπει να απαλλαγείτε από μυρωδιές από την αποχέτευση σε διαμερίσματα και ιδιωτικές κατοικίες σε περιπτώσεις όπου ο κεντρικός σωλήνας ανύψωσης δεν οδηγείται έξω από το κτίριο. Επιπλέον, η χρήση αεριστήρων βοηθά στην εξοικονόμηση χρημάτων κατά την εγκατάσταση λυμάτων και η γκάμα των προτεινόμενων συσκευών συμβάλλει στην επιλογή της βέλτιστης λύσης στο πρόβλημα της εξάλειψης οσμών όσον αφορά την απόδοση και το κόστος υλικών.

Για την καλή λειτουργία του αποχετευτικού συστήματος σε μια ιδιωτική κατοικία, πρέπει να ληφθούν υπόψη πολλά σημεία. Για να εξαλειφθεί η δυσάρεστη οσμή από τον αγωγό στο δωμάτιο, χρησιμοποιείται συχνά αεριστής αποχέτευσης. Τοποθετείται στον κύριο ανυψωτήρα και τα υδραυλικά είναι εξοπλισμένα με ειδικά σιφόνια με στεγανοποίηση νερού.

Το σύμπλεγμα αυτών των ενεργειών ελαχιστοποιεί την πιθανότητα μιας δυσάρεστης οσμής, ωστόσο, θα πρέπει να γνωρίζετε πώς λειτουργεί η συσκευή και πώς να εγκαταστήσετε σωστά έναν εξαεριστή αποχέτευσης.

Τα σφάλματα κατά την εγκατάσταση είναι πιθανό να οδηγήσουν στην ανάγκη επανάληψης της διαδικασίας.

Τύποι και μεγέθη 110, 50 mm κ.λπ.

Η μονάδα αερισμού για την αποχέτευση διαφέρει ως προς τον σκοπό, το σχεδιασμό, τον κατασκευαστή και τη διάμετρο.

Οι κύριοι τύποι συσκευών:

• κινητική - έχει σχεδιαστεί για να μειώνει την πιθανότητα συσσώρευσης περίσσειας αέρα στην αποχέτευση.
• αυτόματο - απαραίτητο για την αφαίρεση του αέρα σε υψηλή πίεση.
• συνδυασμένα - έχουν τη λειτουργικότητα κινητικών και αυτόματων ποικιλιών.

Στις περισσότερες περιπτώσεις, για την αποτελεσματική λειτουργία του αποχετευτικού συστήματος, χρησιμοποιείται ένας συνδυασμένος τύπος βαλβίδας. Το σχέδιο σωληνώσεων είναι πάντα στρωμένο και έχει κατακόρυφο και οριζόντιο προσανατολισμό. Ανάλογα με τις γωνίες κλίσης, τη διάμετρο του σωλήνα και άλλες παραμέτρους, επιλέγονται οι πιο αποδοτικές συσκευές.

Δες το βίντεο

Τύποι αεραγωγών αποχέτευσης κατά σχεδιασμό:

• υποδοχή - εγκατεστημένη μπροστά από την αντλία άντλησης στα οριζόντια μέρη της αποχέτευσης.
• μπάλα - κατάλληλο για αγωγούς μικρής διαμέτρου και στις περισσότερες περιπτώσεις χρησιμοποιείται για υδραυλικές εγκαταστάσεις.
• βαλβίδα αέρα αντεπιστροφής - σχεδιασμένη για σηπτικές δεξαμενές και σωλήνες με διάμετρο έως 40 cm.
• σφαιρική βαλβίδα με ελατήριο πύλης.
• αποσβεστήρας - τοποθετημένος σε μεγάλα τμήματα με αυξημένο κίνδυνο κρούσης νερού.
• interflange - τοποθετημένες σε τμήματα του αγωγού με διάμετρο μικρότερη από 20 cm, τέτοιες συσκευές μπορούν να στρίψουν 90 μοίρες ή να περάσουν τη ροή.

Κάθε ένα από αυτά τα μοντέλα μπορεί επίσης να διαφέρει στον τύπο του μηχανισμού. Για παράδειγμα, οι αεραγωγοί γκοφρέτας είναι δισκοειδείς και δίθυροι. Η στερέωση της βαλβίδας μπορεί να πραγματοποιηθεί με τη μέθοδο ζεύξης ή με συγκόλληση με στερέωση μεταξύ των φλαντζών.

Ταξινόμηση μεγέθους:

• 110 mm - σημαίνει τη διάμετρο του αποχετευτικού συστήματος όπου πρέπει να εγκατασταθεί η βαλβίδα. Υπάρχουν 2 τύποι αυτού του αερισμού: εξωτερικός και εσωτερικός. Το εξωτερικό είναι τοποθετημένο στην κορυφή του σωλήνα και το εσωτερικό εισάγεται σε αυτό χρησιμοποιώντας μια ελαστική μανσέτα.

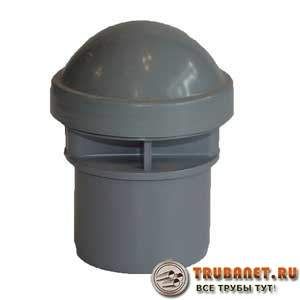

• 50 mm - χρησιμοποιείται σε τοπικούς κλάδους αποχέτευσης. Στις περισσότερες περιπτώσεις, τοποθετείται σε ιδιωτική κατοικία ή διαμέρισμα με οριζόντιο προσανατολισμό του αγωγού.

Μια μονάδα αερισμού αποχέτευσης 110 mm χρησιμοποιείται όταν ο σωλήνας εξαερισμού οδηγείται στη σοφίτα και όχι στην οροφή (αυτό αποτρέπει την απόφραξη και μειώνει τις αρνητικές επιπτώσεις των χαμηλών θερμοκρασιών), καθώς και για βοηθητικούς ανυψωτήρες (χάρη στους αεριστές που είναι εγκατεστημένοι στο τους, μόνο ο κύριος ανυψωτήρας μπορεί να μεταφερθεί στην οροφή ).

Πλεονεκτήματα αυτού του τύπου αερισμού:

• χαμηλό κόστος;
• το πλάνα του αγωγού μειώνεται, άρα αποθηκεύεται.
• μη πτητικό, το οποίο επιτρέπει στη βαλβίδα να ρυθμίζει αυτόματα την πίεση ακόμη και απουσία ηλεκτρικής ενέργειας.

Η αρχή λειτουργίας ενός αεριστή αποχέτευσης 50 mm στις περισσότερες περιπτώσεις δεν διαφέρει από 110 mm, αλλά το πεδίο εφαρμογής διαφέρει. Τοποθετείται όταν πολλά υδραυλικά εξαρτήματα χρησιμοποιούνται ταυτόχρονα στο δωμάτιο (για παράδειγμα, λεκάνη τουαλέτας, μπανιέρα και νεροχύτης). όταν υπάρχει ένα στοιχείο στον αγωγό όπου η διάμετρος του σωλήνα αλλάζει δραματικά. εάν, κατά την εγκατάσταση του αποχετευτικού συστήματος, η κλίση δεν έχει γίνει σωστά.

Η εγκατάσταση μεγάλων συσκευών θα πρέπει να πραγματοποιείται από εργαζόμενους στεγαστικών και κοινοτικών υπηρεσιών και οι τοπικοί αεριστές 50 mm πρέπει να τοποθετούνται ανεξάρτητα. Για τη σωστή και ανθεκτική λειτουργία του αεριστή, συνιστάται η τήρηση ορισμένων κανόνων κατά την εγκατάσταση:

• το εξάρτημα είναι τοποθετημένο μετά το τελευταίο υδραυλικό στοιχείο στο σύστημα και πρέπει να βρίσκεται πάνω από τα υπόλοιπα εξαρτήματα.
• είναι απαραίτητο να συνδέσετε τη βαλβίδα αέρα σε σωλήνες της μικρότερης διαμέτρου.
• όταν χρησιμοποιείτε αποχέτευση, η συσκευή πρέπει να συνδέεται τουλάχιστον 35 cm πάνω από το δάπεδο. Διαφορετικά, αυξάνεται ο κίνδυνος απόφραξης του καναλιού και διακοπής της απόδοσής του.

Δες το βίντεο

Λόγοι για την εγκατάσταση βαλβίδων αέρα

Το αποχετευτικό σύστημα είναι δυναμικό. Το κόστος αλλάζει συνεχώς, εμφανίζονται αέρια από την αποσύνθεση των λυμάτων. Η αποστράγγιση μέσω συσκευών υγιεινής αλλάζει το υδραυλικό καθεστώς στους σωλήνες. Χωρίς τα όργανα ρύθμισης, η ζωή, με την κακή λειτουργία των υπονόμων, γίνεται άβολη. Εξαεριστήρας αποχέτευσης 110:

• ρυθμίζει αυτόματα την πίεση.
• μη πτητικό?
• προστατεύει τον σωλήνα ανεμιστήρα από το πάγωμα το χειμώνα.
• απλή εγκατάσταση?
• χαμηλό κόστος.

Η συσκευή εξισορροπεί την πίεση μεταξύ της γραμμής και της ατμόσφαιρας στην οροφή όπου είναι εγκατεστημένη. Ωστόσο, μια τέτοια συσκευή μπορεί να λειτουργήσει αποτελεσματικά σε ύψος όχι μεγαλύτερο από τον δεύτερο όροφο. Εάν μια μεγάλη ροή αποστραγγίζεται ταυτόχρονα από δύο σημεία στον ίδιο ανυψωτήρα, η βαλβίδα μπορεί να μην μπορεί να αντεπεξέλθει.

Ο αεριστήρας αποχέτευσης 50 είναι εγκατεστημένος στην εσωτερική αποχέτευση από συσκευές υπερχείλισης. Συνήθως, μια τέτοια συσκευή είναι εξοπλισμένη με σημεία μετάβασης από μια επένδυση 32 εκ. που ενώνει έναν συλλέκτη 50 εκ. Μια βαλβίδα αέρα εγκαθίσταται σε οριζόντιο τμήμα, κόβοντας την κακοσμία από τον κοινό σωλήνα, εξισορροπώντας την πίεση στο σύστημα.

Συσκευή

Ο σχεδιασμός του αεριστή αποχέτευσης δεν είναι πολύ περίπλοκος, η συσκευή αποτελείται από τα ακόλουθα κύρια μέρη:

• Πλαίσιο. Είναι κατασκευασμένο από πλαστικό PVC και έχει σχεδιαστεί για τοποθέτηση σε σωλήνα ανύψωσης αποχέτευσης διαμέτρου 110 mm ή για τοποθέτηση σε σωλήνες κατάλληλους για αυτόν διαμέτρου 50 mm, με κατάλληλη διάμετρο. Στο εσωτερικό της θήκης υπάρχουν χωρίσματα που κατευθύνουν τη ροή του αέρα κατά τον αερισμό.
• Καπάκι. Καλύπτει το σώμα του αεριστή από πάνω, επιτρέποντας στη συσκευή να αποσυναρμολογηθεί για επισκευή ή σέρβις.
• Βαλβίδα. Προορίζεται για ερμητική απόφραξη του καναλιού, επομένως έχει ένα ελαστικό στοιχείο στερεωμένο στην πλαστική βάση στο σχεδιασμό του. Εκτελείται με τη μορφή δύο κύριων δομών - μια ράβδο με ελαστικό δακτύλιο (βαλβίδα πλωτήρα) ή μια ελαστική μεμβράνη.
• Μπλοκ. Ένα ελαστικό ελαστικό παρέμβυσμα στο σώμα χρησιμεύει για τη στεγανοποίηση της σύνδεσης κατά την εγκατάσταση αεριστή αποχέτευσης μέσα (έξω) ενός κομμένου αγωγού d110 mm.

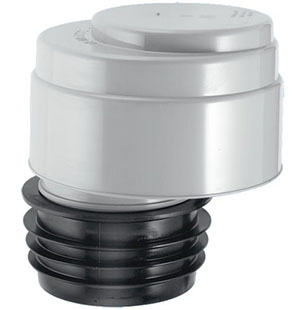

Αεριστές 110 mm - μια δομική συσκευή διαφόρων τροποποιήσεων

Τύποι βαλβίδων αέρα

Η διάταξη της αποχέτευσης είναι πολυεπίπεδη, έχει κατακόρυφα και οριζόντια τμήματα. Εξαρτάται από τη διάμετρο των σωλήνων, τις παρατεταμένες κλίσεις και τον ρυθμό ροής, ποιοι αεριστές αποχέτευσης είναι οι πιο αποτελεσματικοί. Υπάρχει ένα σύστημα αεριστηρίων, καθένα από τα οποία έχει μια προδιαγραφή:

• ο αεριστής λήψης είναι τοποθετημένος μπροστά από την αντλία άντλησης σε ένα οριζόντιο τμήμα του αγωγού.
• σφαιρικό μοντέλο αερισμού για υδραυλικά με σωλήνες μικρής διαμέτρου.
• σφαιρική βαλβίδα με ελατήριο σύσφιξης.
• το μοντέλο γκοφρέτας εγκαθίσταται σε σωλήνες με διάμετρο έως 20 cm, μπορεί να περάσει τη ροή ή να γυρίσει 90 0.

Τα μοντέλα γκοφρέτας μπορεί να είναι δισκοελατήρια ή δίθυρα. Ο ενεργοποιητής είναι μια πλάκα με ελατήριο.

Βαλβίδα αντεπιστροφής αέρα με πτερύγιο ή περιστροφικό ενεργοποιητή. Αυτός ο τύπος αεριστή για σηπτική δεξαμενή εγκαθίσταται σε σωλήνες με διάμετρο μικρότερη από 400 mm. Για μεγάλα τμήματα όπου υπάρχει κίνδυνος κρούσης νερού όταν σπάσει το καρούλι, τοποθετούνται βαλβίδες αποσβεστήρα.

Οι βαλβίδες συνδέονται με συγκόλληση, σφίγγονται μεταξύ δύο φλάντζες με παρεμβύσματα ή χρησιμοποιείται σύνδεσμος με σπείρωμα.

Πώς να επιλέξετε έναν αεριστή

Πριν επιλέξετε μια βαλβίδα κενού, είναι χρήσιμο να διαβάσετε τις ακόλουθες συστάσεις:

Ο αεριστήρας αποχέτευσης είναι ένα φθηνό προϊόν με τιμή 70 ρούβλια. για μια συσκευή με διάμετρο 110 mm. Στην αγορά παρουσιάζονται πλήθος συσκευών εγχώριας (Politek, Sinikon, Polytron Comfort) και ξένης (Ostendorf (Γερμανία), Mc Alpine (Αγγλία)) παραγωγής. Κατά την επιλογή, πρέπει να ληφθεί υπόψη η παραδοσιακά χαμηλότερη ποιότητα των ρωσικών προϊόντων, ειδικά σε μοντέλα με βαλβίδα πλωτήρα

Υπέρ της επιλογής των συσκευών μεμβράνης είναι το γεγονός ότι η μεμβράνη διέρχεται μεγαλύτερο όγκο αέρα και τα ακριβά ξένα ανάλογα κατασκευάζονται σύμφωνα με αυτήν την αρχή.
Κατά την επιλογή, θα πρέπει να δώσετε προσοχή στην απόδοση της συσκευής - όσο μεγαλύτερος είναι ο αριθμός των ορόφων του σπιτιού, τόσο πιο σπάνιος αέρας στον αγωγό όταν αποστραγγίζεται το νερό και, κατά συνέπεια, θα είναι απαραίτητο να αναρροφηθεί σε σημαντική ποσότητα αέρα ανά μονάδα χρόνου για να αποφευχθεί η κατεδάφιση των υδραυλικών στεγανοποιήσεων. Με βάση αυτό, για σπίτια με μεγάλο αριθμό ορόφων (όχι μεγαλύτερο από 3) με μεγάλους όγκους αποστραγγιζόμενου νερού, συνιστάται η εγκατάσταση συσκευών με διατομή 110 mm στον σωλήνα ανύψωσης.
Κατά την αγορά της συσκευής, προσέξτε τον σωλήνα προσγείωσης, ο οποίος εισάγεται μέσα στον κομμένο ανυψωτήρα (για προϊόντα με διάμετρο 110 mm) ή έναν διογκωμένο σωλήνα με στεγανοποιητικό ελαστικό παρέμβυσμα μέσα

Ο αεριστήρας πρέπει να διαθέτει αξιόπιστη ερμητική σφράγιση, εάν εισαχθεί μέσα ή έξω από τον κομμένο σωλήνα, να ταιριάζει ακριβώς στο μέγεθος της διογκωμένης υποδοχής ανύψωσης. Όταν αγοράζετε ένα προϊόν, είναι καλύτερο να ελέγξετε τους κατάλληλους σωλήνες PVC σε ένα κατάστημα υδραυλικών.
Εάν αγοράσετε ένα εγχώριο προϊόν, καλό είναι πάντα να ελέγχετε την ποιότητα κατασκευής, τη λειτουργία της βαλβίδας ή της μεμβράνης ξεβιδώνοντας (αφαιρώντας) το επάνω κάλυμμα. Πρέπει να κινούνται εύκολα στο κάθισμα, οι γεωμετρικές τους διαστάσεις, η ελαστικότητα και η κανονικότητα του σχήματος δεν πρέπει να προκαλούν παράπονα.

Τύποι και μεγέθη 110, 50 mm κ.λπ.

Η μονάδα αερισμού για την αποχέτευση διαφέρει ως προς τον σκοπό, το σχεδιασμό, τον κατασκευαστή και τη διάμετρο.

Οι κύριοι τύποι συσκευών:

• κινητική - έχει σχεδιαστεί για να μειώνει την πιθανότητα συσσώρευσης περίσσειας αέρα στην αποχέτευση.
• αυτόματο - απαραίτητο για την αφαίρεση του αέρα σε υψηλή πίεση.
• συνδυασμένα - έχουν τη λειτουργικότητα κινητικών και αυτόματων ποικιλιών.

Στις περισσότερες περιπτώσεις, για την αποτελεσματική λειτουργία του αποχετευτικού συστήματος, χρησιμοποιείται ένας συνδυασμένος τύπος βαλβίδας. Το σχέδιο σωληνώσεων είναι πάντα στρωμένο και έχει κατακόρυφο και οριζόντιο προσανατολισμό. Ανάλογα με τις γωνίες κλίσης, τη διάμετρο του σωλήνα και άλλες παραμέτρους, επιλέγονται οι πιο αποδοτικές συσκευές.

Δες το βίντεο

Τύποι αεραγωγών αποχέτευσης κατά σχεδιασμό:

• υποδοχή - εγκατεστημένη μπροστά από την αντλία άντλησης στα οριζόντια μέρη της αποχέτευσης.
• μπάλα - κατάλληλο για αγωγούς μικρής διαμέτρου και στις περισσότερες περιπτώσεις χρησιμοποιείται για υδραυλικές εγκαταστάσεις.
• βαλβίδα αέρα αντεπιστροφής - σχεδιασμένη για σηπτικές δεξαμενές και σωλήνες με διάμετρο έως 40 cm.
• σφαιρική βαλβίδα με ελατήριο πύλης.
• αποσβεστήρας - τοποθετημένος σε μεγάλα τμήματα με αυξημένο κίνδυνο κρούσης νερού.
• interflange - τοποθετημένες σε τμήματα του αγωγού με διάμετρο μικρότερη από 20 cm, τέτοιες συσκευές μπορούν να στρίψουν 90 μοίρες ή να περάσουν τη ροή.

Κάθε ένα από αυτά τα μοντέλα μπορεί επίσης να διαφέρει στον τύπο του μηχανισμού. Για παράδειγμα, οι αεραγωγοί γκοφρέτας είναι δισκοειδείς και δίθυροι. Η στερέωση της βαλβίδας μπορεί να πραγματοποιηθεί με τη μέθοδο ζεύξης ή με συγκόλληση με στερέωση μεταξύ των φλαντζών.

Ταξινόμηση μεγέθους:

• 110 mm - σημαίνει τη διάμετρο του αποχετευτικού συστήματος όπου πρέπει να εγκατασταθεί η βαλβίδα. Υπάρχουν 2 τύποι αυτού του αερισμού: εξωτερικός και εσωτερικός. Το εξωτερικό είναι τοποθετημένο στην κορυφή του σωλήνα και το εσωτερικό εισάγεται σε αυτό χρησιμοποιώντας μια ελαστική μανσέτα.
• 50 mm - χρησιμοποιείται σε τοπικούς κλάδους αποχέτευσης. Στις περισσότερες περιπτώσεις, τοποθετείται σε ιδιωτική κατοικία ή διαμέρισμα με οριζόντιο προσανατολισμό του αγωγού.

Μια μονάδα αερισμού αποχέτευσης 110 mm χρησιμοποιείται όταν ο σωλήνας εξαερισμού οδηγείται στη σοφίτα και όχι στην οροφή (αυτό αποτρέπει την απόφραξη και μειώνει τις αρνητικές επιπτώσεις των χαμηλών θερμοκρασιών), καθώς και για βοηθητικούς ανυψωτήρες (χάρη στους αεριστές που είναι εγκατεστημένοι στο τους, μόνο ο κύριος ανυψωτήρας μπορεί να μεταφερθεί στην οροφή ).

Πλεονεκτήματα αυτού του τύπου αερισμού:

• χαμηλό κόστος;
• το πλάνα του αγωγού μειώνεται, άρα αποθηκεύεται.
• μη πτητικό, το οποίο επιτρέπει στη βαλβίδα να ρυθμίζει αυτόματα την πίεση ακόμη και απουσία ηλεκτρικής ενέργειας.

Η αρχή λειτουργίας ενός αεριστή αποχέτευσης 50 mm στις περισσότερες περιπτώσεις δεν διαφέρει από 110 mm, αλλά το πεδίο εφαρμογής διαφέρει. Τοποθετείται όταν πολλά υδραυλικά εξαρτήματα χρησιμοποιούνται ταυτόχρονα στο δωμάτιο (για παράδειγμα, λεκάνη τουαλέτας, μπανιέρα και νεροχύτης). όταν υπάρχει ένα στοιχείο στον αγωγό όπου η διάμετρος του σωλήνα αλλάζει δραματικά. εάν, κατά την εγκατάσταση του αποχετευτικού συστήματος, η κλίση δεν έχει γίνει σωστά.

• το εξάρτημα είναι τοποθετημένο μετά το τελευταίο υδραυλικό στοιχείο στο σύστημα και πρέπει να βρίσκεται πάνω από τα υπόλοιπα εξαρτήματα.
• είναι απαραίτητο να συνδέσετε τη βαλβίδα αέρα σε σωλήνες της μικρότερης διαμέτρου.
• όταν χρησιμοποιείτε αποχέτευση, η συσκευή πρέπει να συνδέεται τουλάχιστον 35 cm πάνω από το δάπεδο. Διαφορετικά, αυξάνεται ο κίνδυνος απόφραξης του καναλιού και διακοπής της απόδοσής του.

Δες το βίντεο

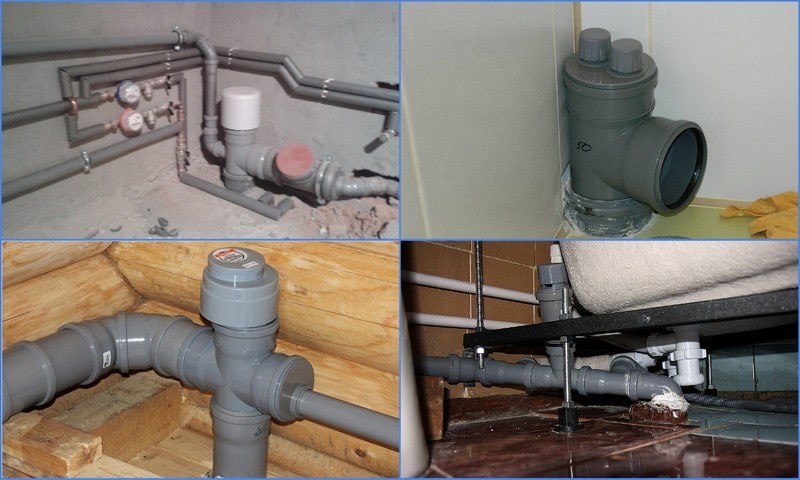

Σωστή εγκατάσταση αεριστηρίων

Ο αεριστήρας αποχέτευσης 50 δεν μπορεί να εξυπηρετήσει περισσότερα από δύο υδραυλικά. Εγκαταστήστε τη συσκευή όχι πιο κοντά από ένα μέτρο από το σημείο αποστράγγισης. Ο αεριστήρας στην εσωτερική αποχέτευση πρέπει να βρίσκεται στο τέλος της καλωδίωσης του δικτύου, μετά την τελευταία συσκευή. Η ελάχιστη απόσταση από το δάπεδο κατά την εγκατάσταση πρέπει να είναι 35 εκ. Η συσκευή είναι τοποθετημένη κάθετα.

Ένας σωστά εγκατεστημένος αεριστήρας θα διαρκέσει πολύ, αλλά ο περιοδικός έλεγχος της βαλβίδας είναι απαραίτητος.

Τι είναι η βαλβίδα κενού αποχέτευσης - βίντεο

Σε ιδιωτικά, και μερικές φορές σε κοινόχρηστα κτίρια κατοικιών, κατά την εγκατάσταση επικοινωνιών αποχέτευσης με τα χέρια σας, πρέπει να λάβετε ανεξάρτητα μέτρα για την καταπολέμηση των δυσάρεστων οσμών από τους σωλήνες. Μία από τις πιο αποτελεσματικές λύσεις για την απαλλαγή από τις οσμές, που χρησιμοποιείται ευρέως από τους υδραυλικούς, είναι η χρήση αεριστή αποχέτευσης.

Η συσκευή πωλείται στο δίκτυο διανομής σε διάφορες εκδόσεις, για τη σωστή εγκατάστασή της είναι χρήσιμο να γνωρίζετε την αρχή της λειτουργίας της, την προσφερόμενη περιοχή, τα διαγράμματα εγκατάστασης.Εάν προβλέπετε την τοποθέτηση του αεριστή στο στάδιο του σχεδιασμού του αποχετευτικού συστήματος του σπιτιού, μπορείτε να αλλάξετε σημαντικά το έργο, να το κάνετε φθηνότερο και το σχεδιασμό των χώρων πιο αισθητικό.

Πώς να επιλέξετε έναν αεριστή

Πριν επιλέξετε μια βαλβίδα κενού, είναι χρήσιμο να διαβάσετε τις ακόλουθες συστάσεις:

Ο αεριστήρας αποχέτευσης είναι ένα φθηνό προϊόν με τιμή 70 ρούβλια. για μια συσκευή με διάμετρο 110 mm. Στην αγορά παρουσιάζονται πλήθος συσκευών εγχώριας (Politek, Sinikon, Polytron Comfort) και ξένης (Ostendorf (Γερμανία), Mc Alpine (Αγγλία)) παραγωγής. Κατά την επιλογή, πρέπει να ληφθεί υπόψη η παραδοσιακά χαμηλότερη ποιότητα των ρωσικών προϊόντων, ειδικά σε μοντέλα με βαλβίδα πλωτήρα

Υπέρ της επιλογής των συσκευών μεμβράνης είναι το γεγονός ότι η μεμβράνη διέρχεται μεγαλύτερο όγκο αέρα και τα ακριβά ξένα ανάλογα κατασκευάζονται σύμφωνα με αυτήν την αρχή.
Κατά την επιλογή, θα πρέπει να δώσετε προσοχή στην απόδοση της συσκευής - όσο μεγαλύτερος είναι ο αριθμός των ορόφων του σπιτιού, τόσο πιο σπάνιος αέρας στον αγωγό όταν αποστραγγίζεται το νερό και, κατά συνέπεια, θα είναι απαραίτητο να αναρροφηθεί σε σημαντική ποσότητα αέρα ανά μονάδα χρόνου για να αποφευχθεί η κατεδάφιση των υδραυλικών στεγανοποιήσεων. Με βάση αυτό, για σπίτια με μεγάλο αριθμό ορόφων (όχι μεγαλύτερο από 3) με μεγάλους όγκους αποστραγγιζόμενου νερού, συνιστάται η εγκατάσταση συσκευών με διατομή 110 mm στον σωλήνα ανύψωσης.
Κατά την αγορά της συσκευής, προσέξτε τον σωλήνα προσγείωσης, ο οποίος εισάγεται μέσα στον κομμένο ανυψωτήρα (για προϊόντα με διάμετρο 110 mm) ή έναν διογκωμένο σωλήνα με στεγανοποιητικό ελαστικό παρέμβυσμα μέσα

Ο αεριστήρας πρέπει να διαθέτει αξιόπιστη ερμητική σφράγιση, εάν εισαχθεί μέσα ή έξω από τον κομμένο σωλήνα, να ταιριάζει ακριβώς στο μέγεθος της διογκωμένης υποδοχής ανύψωσης. Όταν αγοράζετε ένα προϊόν, είναι καλύτερο να ελέγξετε τους κατάλληλους σωλήνες PVC σε ένα κατάστημα υδραυλικών.
Εάν αγοράσετε ένα εγχώριο προϊόν, καλό είναι πάντα να ελέγχετε την ποιότητα κατασκευής, τη λειτουργία της βαλβίδας ή της μεμβράνης ξεβιδώνοντας (αφαιρώντας) το επάνω κάλυμμα. Πρέπει να κινούνται εύκολα στο κάθισμα, οι γεωμετρικές τους διαστάσεις, η ελαστικότητα και η κανονικότητα του σχήματος δεν πρέπει να προκαλούν παράπονα.

Διάγραμμα εγκατάστασης βαλβίδας κενού

Λόγοι για την εγκατάσταση βαλβίδων αέρα

Το αποχετευτικό σύστημα είναι δυναμικό. Το κόστος αλλάζει συνεχώς, εμφανίζονται αέρια από την αποσύνθεση των λυμάτων. Η αποστράγγιση μέσω συσκευών υγιεινής αλλάζει το υδραυλικό καθεστώς στους σωλήνες. Χωρίς τα όργανα ρύθμισης, η ζωή, με την κακή λειτουργία των υπονόμων, γίνεται άβολη. Εξαεριστήρας αποχέτευσης 110:

• ρυθμίζει αυτόματα την πίεση.
• μη πτητικό?
• προστατεύει τον σωλήνα ανεμιστήρα από το πάγωμα το χειμώνα.
• απλή εγκατάσταση?
• χαμηλό κόστος.

Η συσκευή εξισορροπεί την πίεση μεταξύ της γραμμής και της ατμόσφαιρας στην οροφή όπου είναι εγκατεστημένη. Ωστόσο, μια τέτοια συσκευή μπορεί να λειτουργήσει αποτελεσματικά σε ύψος όχι μεγαλύτερο από τον δεύτερο όροφο. Εάν μια μεγάλη ροή αποστραγγίζεται ταυτόχρονα από δύο σημεία στον ίδιο ανυψωτήρα, η βαλβίδα μπορεί να μην μπορεί να αντεπεξέλθει.
