Πώς να φτιάξετε ένα τρυπάνι για ένα πηγάδι με τα χέρια σας

DIY σπειροειδές τρυπάνι

Φτιάξτο μόνος σου σπειροειδές τρυπάνι - διάγραμμα

Η κατασκευή ενός τέτοιου τρυπανιού με τα χέρια σας είναι μια δουλειά για έναν επαγγελματία. Η σωστή συγκόλληση μιας χαλύβδινης σπείρας στο σπίτι είναι αρκετά δύσκολη. Αυτή η διαδικασία απαιτεί θέρμανση μιας λωρίδας από χάλυβα εργαλείων, περιστροφή της σε μια σπείρα με την απαιτούμενη διάμετρο, σκλήρυνση του εξαρτήματος και συγκόλληση στη ράβδο. Είναι δυνατό να εκτελεστεί μια τέτοια εργασία ποιοτικά μόνο στην παραγωγή.

Οι έμπειροι τεχνίτες έχουν απλοποιήσει την τεχνολογία. Η συναρμολόγηση του τρυπανιού ξεκινά με τη δημιουργία λεπίδων για τη σύνθλιψη πετρωμάτων. Για να το κάνετε αυτό, χρησιμοποιήστε πολλούς δίσκους από χάλυβα πάχους 10–15 mm σε δύο ημικύκλια. Τις περισσότερες φορές, τέσσερα στοιχεία δίσκου κόβονται από ένα χαλύβδινο φύλλο με ακτίνα 15 cm σύμφωνα με το σχέδιο και γίνονται οπές με ακτίνα 2,5 cm. Γίνονται ακτινικές τομές στους μεταλλικούς δακτυλίους και οι άκρες τους μετατοπίζονται ώστε να επικαλύπτονται μεταξύ τους. Οι κάτω άκρες των λεπίδων - λεπίδες - είναι ακονισμένες και σκληρυμένες. Αυτό θα βοηθήσει στη μείωση του χρόνου που δαπανάται για τη γεώτρηση ενός φρεατίου.

Περαιτέρω εργασίες για τη δημιουργία του εργαλείου είναι οι εξής:

1. Μια λαβή είναι προσαρτημένη στη ράβδο.
2. Το άλλο άκρο είναι ακονισμένο και σκληρυμένο.
3. Τα τελειωμένα μέρη από χαλύβδινους δακτυλίους συγκολλούνται στη ράβδο.

Σπειροειδές τρυπάνι (τρύπα) - συσκευή

Οι λεπίδες συνδέονται σε απόσταση 20 cm από την αιχμηρή άκρη σε γωνία 40 ° μεταξύ τους - πρώτα το κάτω μέρος και μετά το υπόλοιπο με τη σειρά. Απαιτείται συγκόλληση στοιχείων με λεπίδες με επικάλυψη κατά μήκος της κοπής των δακτυλίων ή του άκρου.

Υπάρχει επίσης μια τροποποιημένη έκδοση. Ένα τέτοιο τρυπάνι είναι εξοπλισμένο με χαλύβδινες πλάκες: συγκολλούνται μεταξύ των στροφών της σπείρας. Αυτό βοηθά στην κοπή των ριζών των θάμνων και στη μείωση του κινδύνου κατάρρευσης των τοιχωμάτων του φρεατίου λόγω της συμπίεσής τους με πρόσθετες πλάκες. Είναι δυνατό να τροποποιήσετε με αυτόν τον τρόπο όχι μόνο ένα χειροποίητο, αλλά και ένα αγορασμένο εργαλείο.

Διακριτικά χαρακτηριστικά της μεθόδου

Η μέθοδος συνίσταται στην εξαγωγή των απορριμμάτων πετρωμάτων με νερό που εγχέεται στην κοιλότητα του ορυχείου υπό πίεση. Το εργαλείο διάτρησης για την αφαίρεση των κατεστραμμένων στρωμάτων δεν χρησιμοποιείται.

Η τεχνολογία αποτελείται από έναν συνδυασμό 2 διαδικασιών:

• ο σχηματισμός ενός κατακόρυφου πηγαδιού στο έδαφος μέσω της διαδοχικής καταστροφής των στρωμάτων του εδάφους.
• εξαγωγή θρυμματισμένων θραυσμάτων εδάφους από το πηγάδι υπό τη δράση ενός λειτουργικού ρευστού.

Η διαδικασία ανάμειξης του διαλύματος για διάτρηση.

Η δημιουργία της απαραίτητης δύναμης που απαιτείται για τη βύθιση του εργαλείου κοπής στο βράχο διευκολύνεται από το νεκρό βάρος του εξοπλισμού, που αποτελείται από μια σειρά από ράβδους διάτρησης και εξοπλισμό για την άντληση ρευστού στο φρεάτιο.

Για να φτιάξετε ένα διάλυμα πλυσίματος σε ξεχωριστό λάκκο, μια μικρή ποσότητα αιωρήματος αργίλου αναμειγνύεται σε νερό, ανακατεύεται με ένα μίξερ κατασκευής μέχρι τη συνοχή του κεφίρ. Μετά από αυτό, το ρευστό γεώτρησης κατευθύνεται στην γεώτρηση από μια αντλία κινητήρα υπό πίεση.

Κατά τη διάρκεια της υδραυλικής διάτρησης, το υγρό μέσο εκτελεί τις ακόλουθες λειτουργίες:

• απομάκρυνση θραυσμάτων κατεστραμμένου βράχου από το σώμα του υδατικού ορυχείου.
• ψύξη κοπτικού εργαλείου.
• λείανση της εσωτερικής κοιλότητας του λάκκου.
• ενίσχυση των τοίχων του ορυχείου, γεγονός που καθιστά δυνατή τη μείωση της πιθανότητας κατάρρευσης της εργασίας και ύπνου με τη χωματερή του φρεατίου της γεώτρησης.

Από τμήματα σωλήνων μήκους 1,5 m, που συνδέονται με συνδετήρες με σπείρωμα, σχηματίζεται μια στήλη, η οποία επιμηκύνεται λόγω της ανάπτυξης θραυσμάτων καθώς το φρεάτιο βαθαίνει.

Η τεχνολογία υδρογεώτρησης είναι η βέλτιστη για πετρώματα με υψηλή συγκέντρωση άμμου και αργίλου. Δεν συνιστάται η χρήση αυτής της τεχνικής για τη διευθέτηση μιας αυτόνομης πηγής σε βραχώδη και βαλτώδη εδάφη: τα ογκώδη και παχύρρευστα στρώματα εδάφους ξεπλένονται σε μεγάλο βαθμό με νερό.

Πλεονεκτήματα υδρογεωτρήσεων

Η τεχνολογία υδρογεώτρησης έχει τα ακόλουθα πλεονεκτήματα:

• απλότητα, επιτρέποντας ακόμη και σε μη επαγγελματίες να κάνουν όλη τη δουλειά με τα χέρια τους.
• μικρές διαστάσεις του χρησιμοποιούμενου εξοπλισμού.
• τον ελάχιστο αριθμό τεχνολογικών διαδικασιών·
• χωρίς περιορισμούς στο βάθος του φρέατος, είναι δυνατή η διάτρηση σε υδροφόρο ορίζοντα που βρίσκεται 200 ​​m από την επιφάνεια.
• προσιτό κόστος?
• υψηλή παραγωγικότητα, επιτρέποντας υπό ευνοϊκές συνθήκες να περάσουν έως και 10 m την ημέρα.
• περιβαλλοντική ασφάλεια και ακίνδυνη για το γύρω τοπίο.

Πολλοί άνθρωποι προτιμούν την υδραυλική γεώτρηση από άλλους τρόπους δημιουργίας ενός αυτόνομου φρεατίου από μόνοι τους λόγω της απουσίας παραβιάσεων του σχεδιασμού σε διαμορφωμένους χώρους - δεν χρειάζεται να εξευγενιστεί η περιοχή μετά την ολοκλήρωση της διαδικασίας.

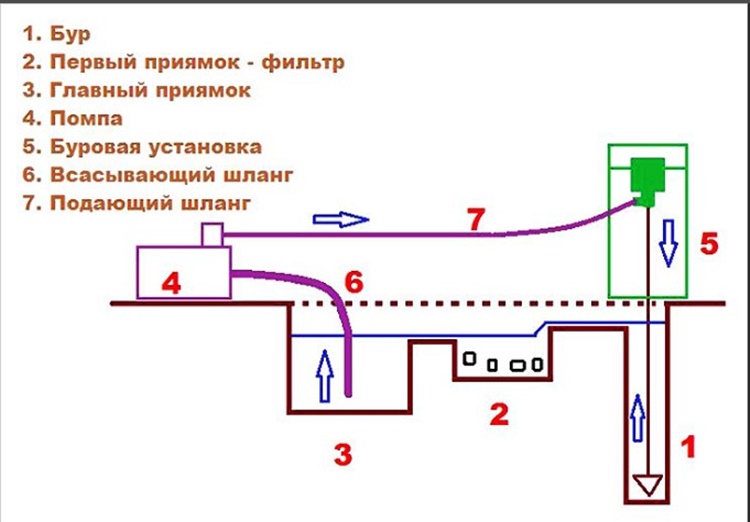

Διάγραμμα της διαδικασίας γεώτρησης πηγαδιού νερού.

Υλικά και εργαλεία

Για να φτιάξετε ένα τρυπάνι χειρός για στύλους, κατά κανόνα, δεν χρειάζεστε πολλή προσπάθεια. Αλλά ο πλοίαρχος χρειάζεται υλικά και εξαρτήματα για να δημιουργήσει ένα προϊόν.

Λίστα απαιτούμενων εξαρτημάτων:

• Παξιμάδι και μπουλόνι M20;
• Δίσκοι με διάμετρο 100-150 mm - 2 τεμάχια.
• Τρυπάνι με μύτη (διάμετρος 20 mm).
• Κομμάτια μεταλλικού σωλήνα: δύο 500 mm και ένα 400 mm. Το πάχος του τοιχώματος πρέπει να είναι 3,5 mm, η εξωτερική διάμετρος πρέπει να είναι 40 mm.

Το πάχος του τοιχώματος του μεταλλικού σωλήνα πρέπει να είναι ακριβώς τέτοιο ώστε το τελικό προϊόν να είναι ανθεκτικό και ικανό να λειτουργεί με οποιοδήποτε, ακόμη και αρκετά σκληρό, χώμα. Οι δίσκοι μπορούν να ληφθούν από δισκοπρίονο ή να κατασκευαστούν στο χέρι. Για σπιτικούς δίσκους, θα χρειαστείτε φύλλα μετάλλου με πάχος τουλάχιστον 3 mm.

Από τα εργαλεία κατά τη δημιουργία ενός προϊόντος θα χρειαστείτε:

• Βούλγαρος;
• σφυρί;
• μηχανή συγκόλλησης;
• τρυπάνι;
• τρυπάνια για μέταλλο?
• ακονιστήρι λεπίδας.

Εάν δεν υπάρχει άκρη με ένα τρυπάνι, τότε μπορείτε να το αντικαταστήσετε με ένα τρυπάνι με στέλεχος κώνου. Η διάμετρός του πρέπει να ταιριάζει με τη βίδα. Προκειμένου να αποφευχθεί ο τραυματισμός, συνιστάται η χρήση μαλακών λαβών ποδηλάτου.

Πώς να φτιάξετε ένα κρουστικό τρυπάνι καλωδίων

Ο μηχανισμός του κρουστικού τρυπανιού είναι αρκετά απλός στο σχεδιασμό. Για να το φτιάξετε και να το συναρμολογήσετε, θα χρειαστείτε τους ακόλουθους υλικούς πόρους και εξοπλισμό: σωλήνα με παχύ τοίχωμα των απαιτούμενων διαστάσεων, γωνίες, λαμαρίνα, μεζούρα, μύλο, μηχανή συγκόλλησης και χειροκίνητο ή αυτόματο βαρούλκο. Για να φτιάξετε και να συναρμολογήσετε ένα κρουστικό τρυπάνι, πρέπει να εκτελέσετε ορισμένα βήματα με την ακόλουθη σειρά:

Συσκευή τρυπανιού με σχοινί-κρουστά

• Ένα τρίποδο συναρμολογείται με ύψος όχι μικρότερο από 2 μέτρα.
• Το επάνω μέρος του τρίποδου είναι εξοπλισμένο με ένα ειδικό συγκρότημα που σας επιτρέπει να εγκαταστήσετε ένα χειροκίνητο ή αυτόματο βαρούλκο.
• Κατασκευάζεται ένα κρουστό όργανο.

Για να γίνει αυτό, χρειάζεστε έναν σωλήνα με εξωτερική διάμετρο που ταιριάζει με τη διάμετρο του μελλοντικού φρεατίου. Ένα κομμάτι χοντρό χάλυβα συγκολλάται στο ένα άκρο. Στη συνέχεια γίνεται μια τρύπα για να στερεωθεί το καλώδιο. Και στο άκρο κρούσης του σωλήνα, γίνεται ακόνισμα σε ολόκληρη την περιφέρεια. Για να εξασφαλιστεί η αντοχή αυτών των στοιχείων, πρέπει να σκληρυνθούν. Και επίσης το εργαλείο πρέπει να είναι εξοπλισμένο με πρόσθετους παράγοντες στάθμισης.

Η βάση για την τοποθέτηση του εργαλείου εργασίας προετοιμάζεται. Μια ρηχή τρύπα κόβεται στο έδαφος. Το τρυπάνι καλωδίων στη συνέχεια τοποθετείται σε τρίποδα και τοποθετείται έτσι ώστε να μπορεί να βυθιστεί πλήρως στην προετοιμασμένη περιοχή με το δικό του βάρος.

Απαραίτητος εξοπλισμός για εργασία

Η βασική μονάδα εξοπλισμού είναι μικρού μεγέθους (MBU). Το μικρό μέγεθος της συσκευής είναι βέλτιστο για χρήση σε περιορισμένους χώρους ιδιωτικών χώρων.

Για να δημιουργηθεί η πίεση που απαιτείται για την απομάκρυνση των θρυμματισμένων πετρωμάτων από τον άξονα του ορυχείου, χρησιμοποιείται μια αντλία γεώτρησης ή μια αντλία κινητήρα που είναι ικανή να αντλεί μη επεξεργασμένα μέσα. Όταν επιλέγουν ένα κατάλληλο μοντέλο, καθοδηγούνται από τη δύναμη του εξοπλισμού της αντλίας.

Σε ορισμένες περιπτώσεις, η ισχύς διάσπασης του υγρού γεώτρησης αυξάνεται με την προσθήκη άμμου ή χονδροειδούς βολής.Για τη σύνθλιψη μεγάλων θραυσμάτων βότσαλων που βρίσκονται σε αμμώδη στρώματα καταστρεπτών βράχων, συνιστάται η χρήση κωνικών ή κοπτικών σμίλων.

Η διάνοιξη φρεατίων σε περιοχές με ογκόλιθους ή μεγάλα βότσαλα απαιτεί επιπλέον ενίσχυση της ράβδου εκκίνησης με ειδικό τρυπάνι.

Το MBU είναι μια προκατασκευασμένη κατασκευή με διάμετρο 1 m και ύψος 3 m.

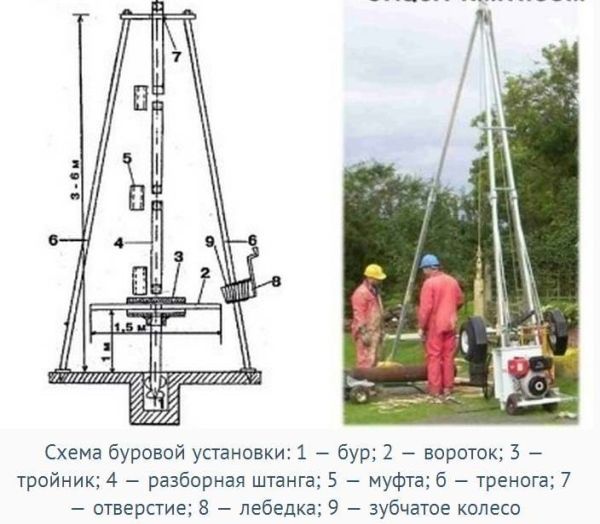

Στοιχεία της εγκατάστασης για διάτρηση.

Η εγκατάσταση αποτελείται από τα ακόλουθα στοιχεία:

• Σώμα από μεταλλικό πλαίσιο, εύκολο στη συναρμολόγηση και αποσυναρμολόγηση.
• καλά πύλη ή βαρούλκο?
• έναν ηλεκτροκινητήρα που κινεί το τρυπάνι.
• περιστρεφόμενος που παρέχει ολισθαίνουσα στερέωση δομικών μερών.
• αντλία γεωτρήσεων ή αντλία κινητήρα.
• εργαλεία διάτρησης, συμ. τρυπάνι αναγνώρισης?
• ράβδοι από σωλήνες για τη δημιουργία της στήλης.
• μονάδες αυτοματισμού ελέγχου·
• εύκαμπτοι σωλήνες που συνδέουν τη μονάδα αντλίας που τροφοδοτούν με νερό τον περιστρεφόμενο δίσκο.

Για σταθερή παροχή ρεύματος, συνιστάται να συμπεριλάβετε έναν μετατροπέα ηλεκτρικού ρεύματος στη λίστα του απαραίτητου εξοπλισμού. Η χρήση ειδικού μηχανισμού ανύψωσης διευκολύνει την ανύψωση και το κατέβασμα των χορδών του περιβλήματος και των ράβδων επέκτασης· ένα βαρούλκο θεωρείται η καλύτερη επιλογή.

Δεδομένου ότι η τεχνολογία βασίζεται στην αφαίρεση άχρηστων πετρωμάτων από το σώμα του φρέατος με υψηλή πίεση νερού, θα πρέπει να επιλεγεί μια αντλία κινητήρα με αυξημένη ισχύ.

Για εργασία, θα χρειαστείτε επίσης υδραυλικό εξοπλισμό: κλειδί σωλήνα, βύσμα μεταφοράς και χειροκίνητη κλειδαριά.

Φτιάχνοντας ένα κουτάλι τρυπανιού

Ένα τέτοιο εργαλείο είναι κατάλληλο για εργασία σε έδαφος ανθεκτικό στην απόρριψη. Ένα τρυπάνι χειρός αποτελείται από μια ράβδο με λαβή και ένα κυλινδρικό κουτάλι με μια διαμήκη σχισμή στο πλάι.

Το μήκος του εργαλείου μηχανοποίησης μικρής κλίμακας είναι 70 εκ. Η διάμετρος της συσκευής εξαρτάται από το μέγεθος της προβλεπόμενης εσοχής στο έδαφος. Το χώμα που εξάγεται από το πηγάδι εισέρχεται στον κύλινδρο μέσω μιας σχισμής και συγκρατείται εκεί με κόλληση και συμπίεση. Εάν το έδαφος είναι πυκνό, μπορείτε να κάνετε μια αρκετά μεγάλη είσοδο. Όσο πιο χαλαρή είναι η γη, τόσο πιο στενή θα είναι η υποδοχή.

Λεπτομερής κατασκευή τρυπανιού

Υπάρχουν τρεις τρόποι για να φτιάξετε ένα τέτοιο τρυπάνι με τα χέρια σας:

• βασίζεται σε μεταλλικό σωλήνα.
• από παλιό κύλινδρο?
• με έλαση και συγκόλληση φύλλου χάλυβα.

Βαρετό κουτάλι σε απλοποιημένη έκδοση

Η μέθοδος λαμαρίνας είναι πιο εντατική - θα απαιτήσει επιδέξια συγκόλληση για να δημιουργηθεί η ράβδος και να στερεωθεί το άκρο. Στο ένα άκρο του τελικού κυλίνδρου, γίνονται κοψίματα με μύλο, στη συνέχεια το μέταλλο κάμπτεται και οι άκρες ακονίζονται. Μερικές φορές αντ' αυτού συγκολλούνται οι λεπίδες κοπής. Στη συνέχεια γίνεται μια τομή στο κάτω μέρος του κυλίνδρου.

Το κουτάλι είναι συγκολλημένο στη ράβδο σε ορθή γωνία. Για εύκολη είσοδο στο έδαφος, μπορεί να στερεωθεί ένα μεταλλικό άκρο τρυπανιού στη ράβδο μεταφοράς.

Εκτός από την τεχνολογία κατασκευής ενός τρυπανιού οποιουδήποτε είδους, πρέπει να γνωρίζετε τους κανόνες για τη φροντίδα ενός τέτοιου εργαλείου. Μετά την ολοκλήρωση της εκσκαφής, φροντίστε να καθαρίσετε τα μαχαίρια από την προσκολλημένη γη. Αποθηκεύστε τέτοιες συσκευές σε στεγνούς χώρους.

Βίντεο: Πώς να δουλέψετε με ένα τρυπάνι χειρός

Μια επιλογή ερωτήσεων

• Mikhail, Lipetsk — Ποιοι δίσκοι για κοπή μετάλλων πρέπει να χρησιμοποιηθούν;
• Ιβάν, Μόσχα — Ποιο είναι το GOST της λαμαρίνας χάλυβα;
• Maksim, Tver — Ποια είναι τα καλύτερα ράφια για την αποθήκευση μεταλλικών προϊόντων έλασης;
• Vladimir, Novosibirsk — Τι σημαίνει επεξεργασία μετάλλων με υπερήχους χωρίς τη χρήση λειαντικών ουσιών;
• Valery, Μόσχα — Πώς να σφυρηλατήσετε ένα μαχαίρι από ένα ρουλεμάν με τα χέρια σας;
• Stanislav, Voronezh — Τι εξοπλισμός χρησιμοποιείται για την παραγωγή αεραγωγών από γαλβανισμένο χάλυβα;

Ένα απλό εργαλείο κήπου

Είναι πιο εύκολο να φτιάξετε ένα τέτοιο εργαλείο μόνοι σας. Ο σχεδιασμός του περιλαμβάνει:

• τμήμα κοπής από φύλλο χάλυβα.
• μύτη τρυπανιού?
• ράβδος από σωλήνα στρογγυλού ή τετράγωνου τμήματος.
• στυλό.

Οι λεπίδες κοπής του τρυπανιού είναι κατασκευασμένες από δύο χαλύβδινα ημικύκλια πάχους 4 mm και άνω με μυτερές άκρες. Η διάμετρός τους υπολογίζεται ανάλογα με το μέγεθος των απαιτούμενων φρεατίων.Στο κέντρο των ημικυκλίων κόβεται μια εσοχή σε σχήμα ράβδου για καλύτερη εφαρμογή. Οι λεπίδες συγκολλούνται συνήθως σε μια ράβδο με διάμετρο ¾ ίντσας ή 20 × 20 mm, αλλά είναι πιο βολικό να κάνετε πολλά εναλλάξιμα ζεύγη και να βιδώσετε στη ράβδο. Για να γίνει αυτό, πρέπει να συγκολλήσετε τα ράφια στερέωσης από ισχυρό χάλυβα στη σωστή γωνία και να κάνετε τρύπες σε αυτά.

Κάθετα στη ράβδο προσαρμόζεται μια λαβή μήκους 0,5 μέτρων, το μήκος της οποίας αποτελείται από το βάθος του λάκκου και επιπλέον 60 εκ. Μια άκρη διάτρησης στερεώνεται στην άλλη πλευρά. Χρειάζεται για τη σταθερότητα και την αρχική χαλάρωση της γης. Εάν το τρυπάνι κήπου αποδειχθεί πολύ μακρύ, μπορείτε να φτιάξετε μια προκατασκευασμένη, πτυσσόμενη ή τηλεσκοπική ράβδο.

Τα μαχαίρια λεπίδας μπορούν να κατασκευαστούν από δύο στρογγυλά μισά ή από ανοιχτό κύκλο με μετατοπισμένες άκρες. Σε κάθε περίπτωση, οι άκρες των λεπίδων πρέπει να είναι διαχωρισμένες κατά 30°. Αυτό είναι απαραίτητο για επιτυχή εργασία σε πυκνά εδάφη. Βελτιώστε την απόδοση γωνίες ή στοπ από χοντρό χάλυβα.

Χαρακτηριστικά χειροκίνητης διάτρησης

Οι ευνοϊκές συνθήκες για τη χειροκίνητη γεώτρηση ενός φρεατίου είναι:

• υπόγεια ύδατα σε βάθος έως 20 m.
• χώμα χωρίς σκληρά πετρώματα που δυσκολεύουν τη χειροκίνητη γεώτρηση.

Η χειροκίνητη γεώτρηση ενός φρεατίου μπορεί να γίνει με δύο τρόπους:

• περιστροφικός;
• σχοινί κρουστών.

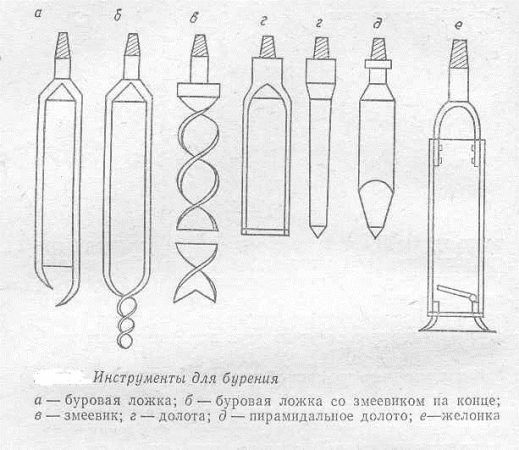

Σχηματικά διαγράμματα μεθόδων μηχανικής διάτρησης

Η έννοια της μεθόδου κρούσης σχοινιού είναι να χτίσετε ένα πηγάδι, από σχετικά μεγάλο ύψος, ρίχνεται μέσα σε αυτό ένας βαρύς σωλήνας με αιχμηρό άκρο, δεμένος με ένα σχοινί στο πλαίσιο. Το χώμα διαχωρίζεται από τα χτυπήματα από αυτή τη δομή και μπαίνει μέσα σε αυτό. Στη συνέχεια ο σωλήνας ανυψώνεται στην επιφάνεια με ένα βαρούλκο και απελευθερώνεται από το βράχο που έχει συσσωρευτεί σε αυτόν. Έτσι γίνεται η εμβάθυνση. Το πλεονέκτημα της κρουστικής γεώτρησης είναι ότι ένα άτομο μπορεί να εμπλακεί σε αυτήν.

Η περιστροφική διάτρηση εκτελείται με ένα εργαλείο ικανό να κόβει στο έδαφος με τη βοήθεια περιστροφής και να ανυψώνει το έδαφος στην επιφάνεια. Για αυτή τη μέθοδο διάτρησης, δύο άτομα απαιτούνται να περιστρέψουν τη ράβδο του τρυπανιού χρησιμοποιώντας ράβδο ή σωλήνα. Καθώς ο σχεδιασμός του τρυπανιού βαθαίνει στο έδαφος, χτίζεται με πρόσθετους αποσπώμενους σωλήνες.

Μετά την ολοκλήρωση των εργασιών γεώτρησης, η χορδή του περιβλήματος χαμηλώνεται στο φρεάτιο.

Τεχνολογικός εξοπλισμός για χορδές περιβλήματος
