Είσοδοι ομβρίων υδάτων για τύπους και εγκατάσταση ομβρίων υπονόμων

Πώς να επιλέξετε μια είσοδο όμβριων υδάτων

Όταν επιλέγετε τον σωστό τύπο εισόδου όμβριων υδάτων, πρέπει να λάβετε υπόψη διάφορους παράγοντες που, με τη σωστή προσέγγιση, θα σας προσφέρουν μεγάλη διάρκεια ζωής και αξιοπιστία.

Οι πιο σημαντικοί από αυτούς τους παράγοντες είναι:

• ένταση και ποσότητα βροχόπτωσης στην τοποθεσία, κλιματικές συνθήκες.
• περιοχή αποχέτευσης καταιγίδας?
• έδαφος;

Με τον σωστό υπολογισμό αυτών των χαρακτηριστικών του ιστότοπού σας, θα μπορείτε να επιλέξετε ο ίδιος τον σωστό τύπο εισόδου ομβρίων υδάτων.

Για την πίσω αυλή ενός μικρού ιδιωτικού σπιτιού, μπορείτε να επιλέξετε ένα πηγάδι βροχής, το οποίο είναι ελαφρύτερο σε βάρος και σχεδιασμό, αλλά εάν οι κλιματικές συνθήκες είναι βροχερές και υπάρχουν πολλές βροχοπτώσεις σε διαφορετικές εποχές του χρόνου, τότε είναι καλύτερο να πάρτε την επιλογή από χυτοσίδηρο.

Θα είναι σε θέση να αντέξει ένα μεγάλο φορτίο και να συγκρατεί πολλά υπολείμματα και φύλλα σε αυτό για να μην φράξουν τους υπόγειους σωλήνες αποχέτευσης.

Χαρακτηριστικά σχεδιασμού εισόδων ομβρίων υδάτων για υπονόμους ομβρίων

Όλοι οι τύποι εισροών ομβρίων υδάτων διαφέρουν στο ότι έχουν διαφορετικά βάρη και βάθη. Μια τυπική είσοδος όμβριων υδάτων έχει βάθος περίπου 40 εκατοστά και έχει μικρό βάρος, αλλά αν το υλικό για την κατασκευή της είναι χυτοσίδηρος, τότε το βάρος είναι πολύ μεγαλύτερο.

Η ίδια η είσοδος όμβριων υδάτων μπορεί να πωληθεί τόσο ξεχωριστά όσο και σε σετ με άλλα στοιχεία για αυτήν.

Το πλήρες σετ αποτελείται από:

• η ίδια η είσοδος ομβρίων υδάτων·
• καλάθια για εισόδους ομβρίων υδάτων διαφορετικών μεγεθών.
• χωρίσματα - σιφόνι?
• εξωτερική σχάρα.

Όλα αυτά τα στοιχεία μπορεί να είναι διαφορετικά σε ποιότητα και τιμή. Επιλέγονται ανάλογα με την επιλογή της ίδιας της εισόδου ομβρίων υδάτων.

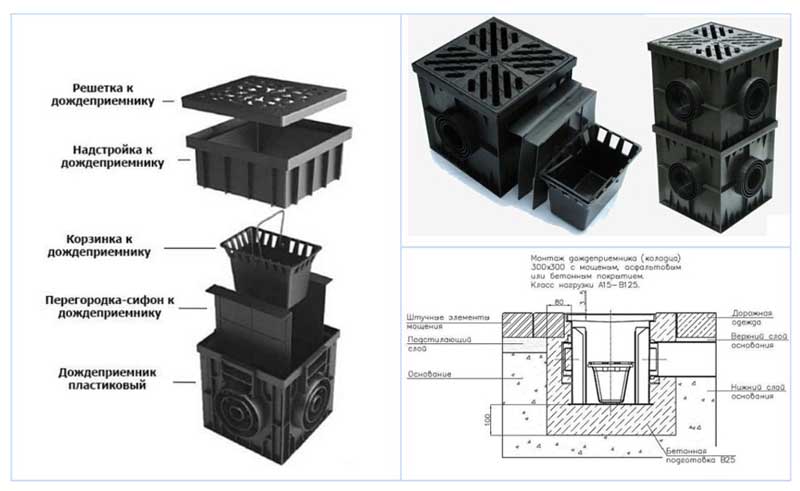

Μπορείτε να δείτε το τυπικό κιτ στην παρακάτω εικόνα.

Το πλέγμα για μια λεκάνη απορροής σημείου μπορεί επίσης να κατασκευαστεί από υλικά διαφορετικής ποιότητας, η επιλογή του εξαρτάται από το φορτίο που θα εφαρμοστεί στο πλέγμα στο μέλλον.

Υλικά για εισόδους ομβρίων υδάτων: ποιο είναι καλύτερο χυτοσίδηρος ή πλαστικό;

Προηγουμένως, οι είσοδοι ομβρίων υδάτων κατασκευάζονταν μόνο από σκυρόδεμα ή χυτοσίδηρο, αλλά τώρα έχει προστεθεί μια άλλη τροποποίηση - πλαστικές είσοδοι ομβρίων υδάτων για υπονόμους όμβριων.

Με την πρώτη ματιά, μπορεί να φαίνεται ότι είναι καλύτερο να επιλέξετε ένα υλικό από χυτοσίδηρο, καθώς είναι ισχυρότερο.

Αλλά οι σύγχρονες τεχνολογίες καθιστούν δυνατή τη δημιουργία της συσκευής μιας πλαστικής εισόδου νερού καταιγίδας εξαιρετικά ανθεκτική και αξιόπιστη.

Τα πλεονεκτήματα των πλαστικών υλικών είναι ότι είναι ελαφριά σε βάρος και εύκολο στην εγκατάσταση, προστατευμένα από τη διάβρωση και τις εξωτερικές μηχανικές και χημικές επιδράσεις.

Εάν εξακολουθείτε να φοβάστε ότι δεν θα αντέξει το φορτίο, τότε στο κιτ μπορείτε να πάρετε μια σχάρα από χυτοσίδηρο ή άλλο μέταλλο, αυτό θα ενισχύσει και θα προστατεύσει αξιόπιστα την είσοδο του νερού της καταιγίδας.

Μπορείτε να δείτε ένα παράδειγμα ενός συλλέκτη νερού από πλαστικό σημείο στην παρακάτω εικόνα.

Το μέγεθος ενός τυπικού πλαστικού συλλέκτη νερού για το σπίτι θα είναι 300x300x300. Μπορείτε επίσης να χρησιμοποιήσετε αυτόν τον τύπο συλλέκτη νερού ως ανεξάρτητο πηγάδι συλλογής, καθώς οι πλαστικές εισαγωγές ομβρίων νερού έχουν τη δυνατότητα να τοποθετούν πολλά στρώματα, τοποθετώντας τα το ένα πάνω στο άλλο στο επιθυμητό ύψος.

Οι εισαγωγές ομβρίων υδάτων από χυτοσίδηρο χρησιμοποιούνται συχνότερα είτε σε δρόμους που χρησιμοποιούνται συχνά από οχήματα είτε σε σημεία συνεχούς συσσώρευσης νερού.

Μπορεί επίσης να ειπωθεί ότι η αποχέτευση από χυτοσίδηρο είναι σε θέση να αντέξει βάρος περίπου 90 τόνων, είναι κατάλληλη για μέρη με συνεχή κυκλοφορία και έντονη κυκλοφορία, μπορεί να αντέξει μια τεράστια ποσότητα λυμάτων.

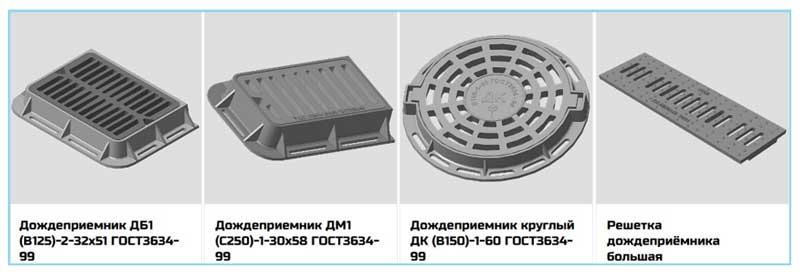

Πώς μοιάζει μια υδρορροή από χυτοσίδηρο, μπορείτε να δείτε παρακάτω.

Μια τέτοια είσοδος όμβριων υδάτων μπορεί να είναι αρκετά μεγάλη, είναι κατάλληλη για τα υψηλότερα φορτία και εξασφαλίζει την αξιοπιστία των υπονόμων ομβρίων.

Είσοδοι ομβρίων από χυτοσίδηρο

Οι ποικιλίες και οι παράμετροι ορθογώνιων χυτοσιδήρων εισόδων καταιγίδας ρυθμίζονται από το GOST 3634-99, το οποίο υποδιαιρεί όλα τα προϊόντα στις ακόλουθες κατηγορίες:

1. D - μικρές εισόδους ομβρίων υδάτων που δεν ζυγίζουν περισσότερο από 30 kg. και ονομαστικό φορτίο έως 15 kilonewton (kN.), το οποίο σε κιλά είναι ίσο με 1500 kg.
2. DB1, DB2 - μεγάλες εισαγωγές ομβρίων υδάτων με συνολικό βάρος περίπου 50 kg. και 80 κιλά. αντίστοιχα, εγκαθίστανται στον καμβά αστικών δρόμων και χώρων στάθμευσης, κρατούν φορτίο έως 12.500 κιλά.
3. DM1, DM2 - μοντέλα του κύριου τύπου με ονομαστικό φορτίο έως 25.000 kg., έχουν μάζα 60 και 100 kg. αντίστοιχα, χρησιμοποιούνται σε αυτοκινητόδρομους με μεγάλη κυκλοφορία.
4. DS1, DS2 - εξαιρετικά βαριές τροποποιήσεις, σχεδιασμένες για να κρατούν ονομαστικό βάρος 40.000 kg, βάρη προϊόντος 80 και 130 kg. κατά συνέπεια, χρησιμοποιούνται σε περιοχές αυξημένων φορτίων (αεροδρόμια, αποβάθρες πλοίων).

Εκτός από τα ορθογώνια προϊόντα που καθορίζονται στο πρότυπο, η βιομηχανία παράγει στρογγυλές ποικιλίες με τη σήμανση DK βάρους περίπου 100 kg, οι οποίες μπορούν να αντέξουν ένα ονομαστικό φορτίο περίπου 15.000 kg.

Ρύζι. 7 Συστήματα αποχέτευσης από χυτοσίδηρο - παραδείγματα τοποθεσίας

Οι κατασκευές από χυτοσίδηρο έχουν τα ακόλουθα χαρακτηριστικά:

• Υψηλή ικανότητα αποστράγγισης λόγω της παρουσίας αυλακώσεων ευρείας διατομής, που εξασφαλίζει την αποστράγγιση σημαντικών όγκων νερού.
• Αντοχή σε σημαντικά φορτία βαρέων οχημάτων.
• Μεγάλη περίοδος τεχνικής λειτουργίας που δεν απαιτεί συχνή και πολύπλοκη συντήρηση της μονάδας συλλογής νερού.
• Υψηλή αντοχή στη δράση του υδατικού μέσου στην περίπτωση επικάλυψης της επιφάνειας του χυτοσιδήρου με ειδικά ανθεκτικά στη διάβρωση εξαρτήματα
• Περιβαλλοντική καθαριότητα και ασφάλεια για τους ανθρώπους.
• Αποδεκτό κόστος για τον καταναλωτή.
• Η μεγάλη μάζα του προϊόντος καθιστά δύσκολη την εγκατάσταση, απαιτώντας την εγκατάσταση φρεατίου από οπλισμένο σκυρόδεμα υψηλής αντοχής.
• Τα πλέγματα και τα πλαίσια από φθηνό ακατέργαστο χυτοσίδηρο είναι πολύ ευαίσθητα στη διάβρωση.
• Σε σχέση με τα διαδεδομένα γεγονότα κλοπής σιδηρούχων και μη σιδηρούχων μετάλλων, πολλές συσκευές είναι εξοπλισμένες με ειδικούς συνδετήρες από στοιχεία που κλειδώνουν τη σχάρα.

Σε μεμονωμένες περιοχές, τέτοιες κατασκευές χρησιμοποιούνται σπάνια λόγω των μεγάλων διαστάσεων και του βάρους τους· για ιδιωτικούς χώρους, τα προϊόντα DB1 με συνολικές διαστάσεις 695x470x120 mm είναι τα πλέον κατάλληλα.

Ρύζι. 8 Πλαστικές εισαγωγές ομβρίων - τροποποιήσεις

Χαρακτηριστικά εγκατάστασης συστημάτων επιφανειακής αποστράγγισης

Συχνά, σε μια μεμονωμένη τοποθεσία κοντά σε μια ιδιωτική κατοικία, απαιτείται να συλλέγεται νερό από πλάκες πεζοδρομίου, εάν η κλίση δεν επιτρέπει τη μεταφορά του έξω από το χώρο και να το κατευθύνει σε πηγάδι αποστράγγισης ή έξω από το χώρο. Για τους σκοπούς αυτούς, χρησιμοποιούνται επιφανειακά συστήματα, που αποτελούνται από εισόδους ομβρίων υδάτων και κατασκευασμένους δίσκους Φτιάξτο μόνος σου μπετόν, ή εργοστασιακά προϊόντα από πλαστικό, σκυρόδεμα ή πολυμερές σκυρόδεμα.

Η επιφανειακή αποστράγγιση συναρμολογείται ευκολότερα και ταχύτερα από ημικυκλικούς δίσκους από σκυρόδεμα ή πλαστικό, η εργασία εκτελείται με την ακόλουθη σειρά:

• Καταρτίζουν ένα σχέδιο αποστράγγισης που συνδέεται με το σχέδιο τοποθεσίας, υποδεικνύοντας τις κλίσεις και την κατεύθυνση της κίνησης του νερού κατά μήκος των δίσκων.
• Προετοιμάστε τα απαραίτητα εργαλεία, τα κύρια από τα οποία είναι το επίπεδο του κτιρίου, ο μύλος, η λαστιχένια σφύρα, η σπάτουλα, το φτυάρι ξιφολόγχης.
• Ανοίγεται τρύπα εξόδου στην αμμοπαγίδα σκυροδέματος-πολυμερούς και προετοιμάζεται χώρος για την τοποθέτηση των δίσκων, τηρώντας τις απαραίτητες κλίσεις. Για να γίνει αυτό, σημειώνει μια γραμμή με ένα κορδόνι κατά μήκος της οποίας σκάβει μια τάφρο του απαιτούμενου βάθους έτσι ώστε να υπάρχει ένας ελεύθερος χώρος περίπου 10 cm κάτω και στα πλαϊνά του δίσκου.
• Οι δίσκοι απλώνονται κατά μήκος των σκαμμένων καναλιών, ξεκινώντας από το υψηλότερο σημείο της αποχέτευσης και συνδέονται μεταξύ τους, εάν είναι απαραίτητο, χρησιμοποιήστε έναν μύλο για να χωρέσουν.
• Ένα τσιμεντένιο μαξιλάρι τοποθετείται στον πυθμένα του λάκκου και οι δίσκοι κατεβαίνουν πάνω του, ελέγχοντας την κλίση με το επίπεδο και την ευθύτητα της κατεύθυνσης με το προηγουμένως τεντωμένο κορδόνι.Η θέση ρυθμίζεται χρησιμοποιώντας λαστιχένια σφύρα.
• Οι αρμοί σε δίσκους σκυροδέματος-πολυμερούς σφραγίζονται με στεγανωτικό που συνοδεύει το κιτ· στο τελευταίο τμήμα, ένα βύσμα είναι κολλημένο μέχρι το τέλος.
• Αφού σκληρυνθεί το σκυρόδεμα, το σύστημα κλείνει με σχάρες, στη συνέχεια τα κανάλια επενδύονται με πλάκες πεζοδρομίου· κατά την εγκατάσταση, πρέπει να τηρείται το βάθος του πλέγματος κατά 3-5 mm. κάτω από το επίπεδο της επιφάνειας του οδοστρώματος.

Ρύζι. 14 Χάρτης περιγράμματος της έντασης της βροχόπτωσης ανάλογα με το ανάγλυφο

Εγκατάσταση στόχων ομβρίων υδάτων

Εάν επιλέξετε ένα τετράγωνο σχέδιο μιας πλαστικής εισόδου όμβριων υδάτων μέσω της οποίας θα αποστραγγίζεται το νερό, τότε η διαδικασία εγκατάστασης κάτω από τους σωλήνες του σπιτιού θα αποτελείται από τα ακόλουθα βήματα:

• Στη θέση της εισόδου των ομβρίων υδάτων, σκάβεται ένας λάκκος σε βάθος 30-40 cm περισσότερο από το ύψος του με διάκενο 3-5 cm μεταξύ των πλευρικών τοιχωμάτων και της επιφάνειας του λάκκου.
• Το σώμα προετοιμάζεται για την εγκατάσταση σωλήνων, έχοντας προηγουμένως κοπεί οπές της απαιτούμενης διαμέτρου σύμφωνα με το πρότυπο με ηλεκτρικό παζλ, η τυπική διατομή των σωλήνων αποχέτευσης είναι 110 mm. Πρέπει να σημειωθεί ότι οι πορτοκαλί σωλήνες χρησιμοποιούνται πάντα για υπαίθριες εργασίες, σχεδιασμένοι για χαμηλότερες θερμοκρασίες από τον γκρίζο οικιακό σωλήνα.
• Ο πυθμένας του λάκκου καλύπτεται με μια στρώση άμμου και χύνεται με τέτοιο τρόπο ώστε να παραμένουν 5–10 cm στην επιφάνεια του πυθμένα μιας σωστά τοποθετημένης εισόδου όμβριων υδάτων. Το στοιχείο μπορεί να εγκατασταθεί στο κάτω μέρος του λάκκου ακόμη και μετά τη σκλήρυνση του μαξιλαριού από σκυρόδεμα, το κύριο πράγμα για την επίλυση αυτού του προβλήματος είναι να αποφευχθεί η βύθιση του περιβλήματος στο έδαφος με την πάροδο του χρόνου.
• Μετά την εγκατάσταση του κιβωτίου, συνδέεται με αυτό ένας αγωγός, που βρίσκεται σε προ-σκαμμένες τάφρους με κλίση τουλάχιστον 2 cm ανά 1 τρέχον μέτρο.
• Μετά την ολοκλήρωση της εγκατάστασης του τελευταίου στοιχείου, το σύστημα ελέγχεται για λειτουργικότητα από ένα ρεύμα νερού από έναν εύκαμπτο σωλήνα ποτίσματος και στη συνέχεια θάβεται, συνήθως το επόμενο στάδιο εργασίας είναι μια τυφλή περιοχή και η τοποθέτηση πλακών οδοστρώματος.

Ρύζι. 13 Εγκατάσταση εισόδου ομβρίων υδάτων από δίσκους πολυμερούς σκυροδέματος

Εισαγωγές βρόχινου νερού για τύπους ομβρίων υπονόμων

Όλες οι ποικιλίες συστημάτων διάθεσης απορροής τήγματος και καθίζησης χωρίζονται ανάλογα με τα υλικά κατασκευής του κύριου στοιχείου τους - μια είσοδο όμβριων υδάτων, η οποία είναι ένα στρογγυλό ή ορθογώνιο σώμα με εξόδους για υδρορροές ή συνδέσεις σωλήνων. Το εύρος των συστημάτων απορριμμάτων, το κόστος τους και οι μέθοδοι εγκατάστασης εξαρτώνται από το υλικό κατασκευής της σχάρας και του περιβλήματος.

Όλες οι σχάρες υδρορροών, ανάλογα με το φορτίο που μπορούν να αντέξουν, επισημαίνονται με τα ακόλουθα γράμματα:

1. Α - έχουν βάρος περίπου 1500 κιλά., Κατάλληλο για αποχέτευση αποχέτευσης σε μεμονωμένες περιοχές.
2. Β - το μέγιστο φορτίο που μπορεί να αντέξει η συσκευή δεν υπερβαίνει τα 12.500 κιλά Η σχάρα φέρει το βάρος των οχημάτων, μπορεί να τοποθετηθεί έξω και μέσα σε γκαράζ.
3. C - το στοιχείο κρατά βάρος έως και 25000 kg., Τοποθετείται σε αυτοκινητόδρομους με μεγάλη κυκλοφορία.
4. F - το προϊόν έχει βάρος έως και 90.000 kg., Βρίσκεται στη διαδρομή βαρέος ειδικού εξοπλισμού, σε αεροδρόμια και αποβάθρες επισκευής πλοίων.

Ρύζι. 5 Σχεδιαστικά χαρακτηριστικά εισόδου ομβρίων υδάτων για σύστημα αποχέτευσης ομβρίων από σκυρόδεμα

κατασκευές από σκυρόδεμα

Οι συμβατικές λεκάνες συγκράτησης από σκυρόδεμα χρησιμοποιούνται συνήθως στην οδοποιία, είναι ικανές να φέρουν υψηλά φορτία και είναι κατασκευασμένες από οπλισμένο σκυρόδεμα ή ινοπλισμένο σκυρόδεμα. Υπάρχουν διάφορες ποικιλίες προϊόντων αυτού του τύπου, ανάλογα με το πεδίο εφαρμογής - ελαφρύ, βαρύ ή κορμό.

Οι τύποι φωτός είναι ένα μοντέλο μικρού μεγέθους (όχι περισσότερο από 400x400 mm.) Κυβικού σχήματος με πάχος τοιχώματος περίπου 20 mm. Για μεγαλύτερο βάθος του αγωγού διακλάδωσης, μπορούν να τοποθετηθούν σε κάθετη θέση πάνω από ο ένας τον άλλον. Τα προϊόντα έχουν χαμηλό κόστος, υψηλή διάρκεια ζωής και είναι ανθεκτικά στις διακυμάνσεις της θερμοκρασίας σε ένα ευρύ φάσμα.

Οι βαριές εισαγωγές ομβρίων υδάτων αντέχουν βάρος έως και 3000 κιλά Τοποθετούνται σε σημεία με χαμηλό φορτίο στο οδόστρωμα - σε πεζοδρόμια, εξόδους από κτίρια, στο μετρό και διαβάσεις πεζών.

Το σώμα είναι κατασκευασμένο από ινοπλισμένο σκυρόδεμα, οι σχάρες είναι χυτευμένες από μαύρο ή χυτοσίδηρο με επίστρωση ψευδαργύρου.

Ένας άλλος τύπος εισαγωγών βαρέων ομβρίων υδάτων είναι κατασκευασμένος από οπλισμένο σκυρόδεμα, η κατασκευή τοποθετείται κατά μήκος των άκρων του οδοστρώματος των αυτοκινητοδρόμων και είναι σε θέση να αντέξει μακροπρόθεσμο φορτίο οχήματος έως και 90 τόνων.

Μια άλλη κοινή επιλογή για εισόδους όμβριων υδάτων είναι οι κύριες, συναρμολογούνται από έτοιμες υδρορροές από σκυρόδεμα ή με χύτευση επί τόπου, οι οποίες στη συνέχεια καλύπτονται με σχάρες από χυτοσίδηρο στην κορυφή. Ο σχεδιασμός χρησιμοποιείται ευρέως σε οδικές και ατομικές κατασκευές για τη συλλογή μεγάλων ροών νερού από αστικές και ιδιωτικές περιοχές.

Ρύζι. 6 Κατασκευές από χυτοσίδηρο - εμφάνιση

Κανόνες τοποθεσίας

Κατά την εγκατάσταση εισαγωγών ομβρίων υδάτων, πρέπει να τηρούνται οι ακόλουθοι κανόνες:

1. Τα συστήματα επιφανειών αποστράγγισης εγκαθίστανται σε μέρη όπου συσσωρεύεται νερό στο χώρο· κατά την τοποθέτηση αγωγού αποστράγγισης, παρατηρείται κλίση τουλάχιστον 20 mm. για προϊόντα με τυπική διάμετρο 110 mm, ο δείκτης αυξάνεται με μικρές διαμέτρους και πολύ μολυσμένες αποχετεύσεις.
2. Ένα επιφανειακό σύστημα αποστράγγισης τοποθετείται 3–5 mm κάτω από το επίπεδο επίστρωσης και ένα σημείο αποστράγγισης καταιγίδας εγκαθίσταται με τον ίδιο τρόπο.
3. Ο σωλήνας καταιγίδας του σπιτιού θα πρέπει να βρίσκεται στο κέντρο της σχάρας αποστράγγισης και σε τέτοιο ύψος ώστε να είναι δυνατή η αφαίρεση του καλύμματος και η ανύψωση του καλαθιού άμμου χωρίς εμπόδια.

Ρύζι. 12 Εγκατάσταση εισόδου ομβρίων υδάτων κάτω από στόμια εκροής

Υπολογιστής όγκου νερού καταιγίδας

Συνήθως, ο προσδιορισμός του όγκου των αποχετεύσεων καταιγίδας πραγματοποιείται κατά το σχεδιασμό υπονόμων καταιγίδας σε επιχειρήσεις κοινής ωφέλειας· στην κατασκευή ατομικών κατοικιών, οι υπολογισμοί δεν είναι σχετικοί εάν το νερό αποστραγγίζεται εκτός του χώρου. Είναι σαφές ότι η τυπική διάμετρος των σωλήνων εξόδου είναι 110 mm. σε ένα σετ με εισαγωγές όμβριων υδάτων βιομηχανικής παραγωγής, θα εξασφαλίσει τη μεταφορά τυχόν όγκων νερού που μπορεί να εμφανιστούν στην τοποθεσία μετά από καταιγίδα ή ανοιξιάτικη πλημμύρα.

Ο υπολογισμός της ποσότητας των αποχετεύσεων καταιγίδας είναι σημαντικός εάν αποστραγγίζονται σε δεξαμενή αποθήκευσης, ο όγκος της οποίας πρέπει να καθοριστεί για να αποφευχθεί η υπερχείλιση. Για τους υπολογισμούς, ο ευκολότερος τρόπος είναι να χρησιμοποιήσετε μια ηλεκτρονική αριθμομηχανή, σε αυτήν την περίπτωση, η ποσότητα νερού που συλλέγεται από ολόκληρο τον ιστότοπο υπολογίζεται χρησιμοποιώντας τον ακόλουθο τύπο:

Q \u003d q x F x Y, όπου

Q είναι ο συνολικός όγκος του νερού της καταιγίδας σε μια μεμονωμένη τοποθεσία.

q είναι ένας συντελεστής που χαρακτηρίζει την ένταση της βροχόπτωσης σε μια δεδομένη περιοχή. Προσδιορίζεται σύμφωνα με τα πίνακες δεδομένων μετρολογικών ή σχεδιαστικών οργανισμών, καθώς και με ειδικούς χάρτες-σχήματα για μια δεδομένη περιοχή, μετρημένα σε λίτρα ανά δευτερόλεπτο ανά μονάδα επιφάνειας (εκτάριο).

F είναι η επιφάνεια της τοποθεσίας από την οποία συλλέγεται νερό, μπορεί να είναι οι στέγες σπιτιών και βοηθητικών κτιρίων ή μια διαμορφωμένη περιοχή γύρω από μια ιδιωτική κατοικία. Για τη διευκόλυνση των υπολογισμών στις αριθμομηχανές, αυτή η παράμετρος εισάγεται σε τετραγωνικά μέτρα.

Το Y είναι ένας πίνακας συντελεστής που χαρακτηρίζει τις απορροφητικές ιδιότητες της επιφάνειας από την οποία πραγματοποιείται η αποστράγγιση. Η τυπική αριθμομηχανή για υπολογισμούς αντί για αυτόν τον δείκτη Υ περιλαμβάνει μια λίστα με διάφορες επιφάνειες: στέγη, άσφαλτος, πλάκες πεζοδρομίου, χλοοτάπητα.

Μετά την εισαγωγή των δεδομένων, λαμβάνεται η επιθυμητή τιμή σε λίτρα ανά δευτερόλεπτο, λεπτό ή κυβικά μέτρα ανά ώρα.

Ρύζι. 15 Συντήρηση αποχέτευσης - παραδείγματα

Πλαστικές είσοδοι ομβρίων υδάτων

Οι σύγχρονες πλαστικές εισαγωγές νερού καταιγίδας δεν έχουν ανταγωνιστές όταν χρησιμοποιούνται σε οικιακά νοικοκυριά, είναι κατασκευασμένες από ανθεκτικά στον παγετό πολυμερή (ειδικό ανθεκτικό στη θερμότητα πολυπροπυλένιο) και έχουν τα ακόλουθα χαρακτηριστικά:

• Η πλαστική είσοδος ομβρίων νερού είναι ελαφριά, εύκολη στην εγκατάσταση και τη συναρμολόγηση ακόμη και από έναν απροετοίμαστο ιδιοκτήτη σπιτιού. Η συσκευή συνδέεται εύκολα με αγωγό οποιασδήποτε διαμέτρου χάρη στα ενσωματωμένα κυλινδρικά διαφράγματα.
• Οι τυπικές τροποποιήσεις μιας ισόπλευρης κυβικής εισόδου νερού καταιγίδας έχουν μήκος προσώπου 300, 400 και 500 mm.
• Το υλικό κατασκευής είναι ανθεκτικό στις αλλαγές θερμοκρασίας στην περιοχή από -40 έως +90 C., αντέχει στις διαβρωτικές επιδράσεις των περισσότερων επιθετικών χημικών ουσιών και έχει μεγάλη διάρκεια ζωής.
• Η συσκευή είναι εύκολη στη συντήρηση και παρέχει καθαρισμό υψηλής ποιότητας, χάρη στη λεία, σκληρή πλαστική επιφάνεια, η οποία έχει χαμηλή υδραυλική αντίσταση και χαμηλή απορροφητικότητα.
• Ο σχεδιασμός είναι κατασκευασμένος με τέτοιο τρόπο που σας επιτρέπει να εγκαταστήσετε κιβώτια καταιγίδας το ένα πάνω στο άλλο, για να φτιάξετε σωλήνες οποιουδήποτε τυπικού τμήματος σε διαφορετικά επίπεδα.
• Ανάλογα με το αναμενόμενο φορτίο, τοποθετούνται σχάρες από χυτοσίδηρο, γαλβανισμένο χάλυβα, ανοξείδωτο χάλυβα και πλαστικό σε πλαστικά κουτιά.

Ρύζι. 9 Πλαστικά συστήματα αποχέτευσης - σχεδίαση και σωστό διάγραμμα εγκατάστασης

Η σωστή πλαστική είσοδος νερού καταιγίδας, σε αντίθεση με άλλους τύπους, έχει πιο περίπλοκο σχεδιασμό, τα κύρια στοιχεία του οποίου είναι:

1. Πλέγμα. Ανάλογα με το επιλεγμένο μοντέλο, έχει στρογγυλό ή τετράγωνο σχήμα· οι αποχετεύσεις εισέρχονται στο σύστημα αποχέτευσης μέσω των υποδοχών του.
2. Καλάθι απορριμμάτων. Αποτρέπει τα βαριά συντρίμμια και τα σωματίδια άμμου που συγκεντρώνονται στην κάτω επιφάνεια του να εισέλθουν στο κανάλι του αγωγού.
3. Προστατευτικό σιφόνι. Το ελαστικό στοιχείο εμποδίζει την εξάπλωση του μολυσμένου αέρα από τα καλάθια.
4. Νεροφωκια. Το χώρισμα τοποθετείται στην είσοδο του αγωγού και σταματά την κίνηση των λυμάτων προς την αντίθετη κατεύθυνση.
5. Προστατευτικό κάλυμμα. Το στοιχείο κλείνει την είσοδο του νερού της καταιγίδας το χειμώνα, εμποδίζοντάς το να φράξει με χιόνι και πάγο από παγωμένο νερό.
6. Επέκταση. Σας επιτρέπει να αυξήσετε το ύψος της δομής και, κατά συνέπεια, το βάθος της βύθισής της στο έδαφος μαζί με το σύστημα αγωγών, χρησιμοποιείται ως μέσο προστασίας των σωλήνων από το πάγωμα το χειμώνα.
7. Λουκ. Τοποθετείται αντί για τη σχάρα εάν η συσκευή χρησιμοποιείται ως καταπακτή επιθεώρησης ή συντήρησης.

Ρύζι. 10 Σύστημα υδρορροής βροχής από δίσκους - διάγραμμα διάταξης

Εγκατάσταση εισαγωγών ομβρίων για αποχετεύσεις ομβρίων

Κατά κανόνα, οι είσοδοι ομβρίων υδάτων εγκαθίστανται κάτω από υπονόμους και σε μέρη λακκούβες ή συσσώρευση βροχής και λιωμένου νερού.

Κατά την εγκατάσταση, ένα σημαντικό σημείο είναι να ληφθεί υπόψη το βάθος στο οποίο θα βρίσκεται η είσοδος ομβρίων υδάτων, καθώς και το μέγεθός της.

Εάν εκτελέσετε σωστά όλα τα βήματα εγκατάστασης, μπορείτε να είστε βέβαιοι ότι η αποχέτευση ομβρίων θα διαρκέσει πολύ και δεν θα φράξει με σκουπίδια.

Κανόνες τοποθεσίας

Εάν η είσοδος όμβριων υδάτων δεν είναι σωστά τοποθετημένη, τότε το μεγαλύτερο μέρος του νερού θα παραμείνει στην επιφάνεια και η συσκευή αποχέτευσης ομβρίων θα είναι άχρηστη.

Για να αφαιρέσετε όσο το δυνατόν περισσότερα λύματα, πρέπει να εγκαταστήσετε αποχετεύσεις σε χαμηλά σημεία της περιοχής ή να κάνετε μια εσοχή για αυτά, έτσι ώστε το ίδιο το νερό να ρέει στην είσοδο του όμβριου νερού.

Αυτός ο κανόνας ισχύει επίσης για τις αποχετεύσεις που είναι εγκατεστημένες κάτω από την αποχέτευση.

Πρέπει επίσης να επιλέξετε μια θέση για την αποχέτευση κάτω από τον σωλήνα, έτσι ώστε οι πίδακες νερού να πέφτουν καθαρά στο κέντρο της εισόδου του νερού της καταιγίδας.

Ένα παράδειγμα της σωστής εγκατάστασης ενός συστήματος αποχέτευσης κάτω από μια αποχέτευση φαίνεται στην παρακάτω φωτογραφία.

Σωλήνας αποχέτευσης κάτω από την αποχέτευση

Αφού επιλέξετε ένα μέρος για την είσοδο όμβριων υδάτων, μπορείτε να προχωρήσετε στην τοποθέτησή του.

Χαρακτηριστικά της εγκατάστασης εισόδων ομβρίων υδάτων

Πρώτα απ 'όλα, κατά την εγκατάσταση εισαγωγών ομβρίων υδάτων, θα πρέπει να θυμόμαστε ότι η αποχέτευση πρέπει να είναι εφοδιασμένη με σταθερή βάση και καλά στερεωμένη υπόγεια.

Εξετάστε τα κύρια βήματα για την εγκατάσταση μιας εισόδου όμβριων υδάτων:

• πρώτα πρέπει να σκάψετε ένα λάκκο, μετρώντας το βάθος της ίδιας της εισόδου του νερού της καταιγίδας και προσθέτοντας 30-40 cm σε αυτό και αφήνοντας επίσης 3 cm στις πλευρές για την έκχυση σκυροδέματος.
• ένα μαξιλάρι άμμου χύνεται στον πυθμένα του λάκκου, το οποίο είναι γεμάτο με νερό και σφιχτά χτυπημένο.
• η είσοδος όμβριων υδάτων πρέπει να συνδέεται με τους σωλήνες αποχέτευσης που οδηγούν στον συλλέκτη και ολόκληρη η κατασκευή πρέπει να ισοπεδωθεί σε ύψος.
• ρίξτε ένα λεπτό στρώμα κονιάματος σκυροδέματος στον πυθμένα και τοποθετήστε σφιχτά την είσοδο του όμβριου νερού.
• τώρα το σκυρόδεμα πρέπει να χυθεί προσεκτικά στις πλευρές της αποχέτευσης.
• μετά από αυτό, μπορείτε να εγκαταστήσετε χωρίσματα και ένα καλάθι καταιγίδας.

Μετά την εγκατάσταση, το κενό επιφάνειας γύρω από την αποχέτευση μπορεί να καλυφθεί με άμμο ή χαλίκι.

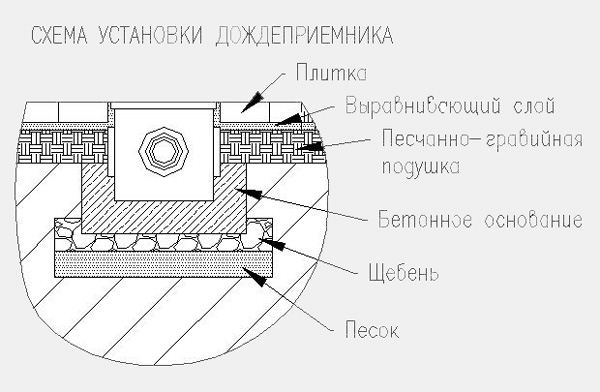

Μπορείτε να δείτε το γενικό σχέδιο για την εγκατάσταση εισόδου ομβρίων υδάτων παρακάτω.

Σχέδιο εγκατάστασης εισόδου ομβρίων υδάτων

Στη συνέχεια, η ίδια η αποχέτευση ομβρίων συνδέεται και η είσοδος όμβριων υδάτων είναι έτοιμη για χρήση.

Μια φορά κάθε 2-3 μήνες, το καλάθι του πρέπει να καθαρίζεται από τα σκουπίδια, αν το κάνετε τακτικά, τότε η αποχέτευση ομβρίων σας θα σας αντέξει πολύ καιρό.

Τι είναι η αποχέτευση ομβρίων και τα συστατικά της

Η αποχέτευση καταιγίδας έχει μια αρκετά απλή δομική διάταξη - το νερό που εισέρχεται μέσω της σχάρας του φιλτράρεται και ρέει κάτω από κεκλιμένους σωλήνες σε ένα πηγάδι αποχέτευσης.

Τα κύρια στοιχεία του συστήματος αποχέτευσης ομβρίων είναι τα ακόλουθα εξαρτήματα:

1. Πλέγμα. Το νερό εισέρχεται στο σύστημα μέσω του στοιχείου, χρησιμεύει για τη διασφάλιση της ασφαλούς διέλευσης και διέλευσης, για τον έλεγχο μεγάλων αντικειμένων και συντριμμιών που φράζουν το κανάλι. Είναι κατασκευασμένο από γαλβανισμένο ή ανοξείδωτο χάλυβα, χυτοσίδηρο, πλαστικό υψηλής αντοχής.
2. Παγίδα άμμου. Ο κύριος σκοπός του φίλτρου άμμου είναι να συλλέγει άμμο και άλλα βαριά λεπτά υπολείμματα που φράζουν το υπόγειο κανάλι του αγωγού. Δομικά, είναι κατασκευασμένο με τη μορφή καλαθιού με λαβή, στο κάτω μέρος του οποίου κατακάθεται βαριά άμμος και το νερό εισέρχεται στο κανάλι μέσω μιας τρύπας που βρίσκεται πάνω, σύμφωνα με την αρχή λειτουργίας, μοιάζει με σιφόνι κάτω από νεροχύτη κουζίνας . Το στοιχείο τοποθετείται κάτω από το κάλυμμα και δεν φέρει μεγάλο φορτίο, επομένως είναι συνήθως κατασκευασμένο από πλαστικό, κατά τη λειτουργία πρέπει να καθαρίζεται τακτικά από άμμο. Σε άλλα παρόμοια μοντέλα, τα υπολείμματα κατακάθονται σε ένα ορθογώνιο δίσκο χωρίς λαβή, ο οποίος είναι επίσης εύκολα προσβάσιμος μετά την αφαίρεση του επάνω καλύμματος.
3. Είσοδος βροχής. Η βάση ολόκληρης της δομής, η σχάρα στηρίζεται πάνω της και ένα φίλτρο είναι εγκατεστημένο μέσα, συσσωρεύει το συλλεγμένο νερό και το κατευθύνει μέσω των οπών εξόδου στο κανάλι του αγωγού. Το στοιχείο είναι κατασκευασμένο με τη μορφή τετράγωνου ή κυλινδρικού δοχείου, τα υλικά κατασκευής είναι πολυμερή υψηλής αντοχής, χυτοσίδηρος, σκυρόδεμα.
4. Σωλήνες. Η αποστράγγιση του νερού από το σώμα της αποχέτευσης ομβρίων πραγματοποιείται συνήθως με χρήση σωλήνων PVC λείας αποχέτευσης που είναι ανθεκτικοί σε χαμηλές θερμοκρασίες. Λιγότερο χρησιμοποιούμενοι σωλήνες από αμιαντοτσιμέντο, χυτοσίδηρο, κεραμικά. Η διατομή των αγωγών αντιστοιχεί στα ανοίγματα εξόδου στο σώμα της εισόδου ομβρίων υδάτων. Σε δημοφιλή φθηνά πλαστικά μοντέλα, η έξοδος έχει συνήθως μέγεθος 110 mm, αλλά στην κατασκευή, για παράδειγμα, χώρων στάθμευσης, μπορούν να χρησιμοποιηθούν φρεάτια με έξοδο για σωλήνα 160, 200 mm.
5. Προβολή πολλαπλών. Όπως σε κάθε γραμμή αποχέτευσης, χρειάζονται εξόδους επιθεώρησης για την παρακολούθηση της απόδοσης και τον καθαρισμό του αγωγού από εμπλοκές.

Ρύζι. 2 Συσκευή εισαγωγής νερού καταιγίδας

Σκοπός, ταξινόμηση και σχεδιασμός

Οι είσοδοι νερού που χρησιμοποιούνται για αποχέτευση, όταν τοποθετούνται στη ζώνη ενός μεμονωμένου κτιρίου κατοικιών, εκτελούν τις ακόλουθες λειτουργίες:

• Προστατεύουν τους τοίχους και τα θεμέλια του σπιτιού από το να βρέχονται από το νερό που ρέει από την οροφή.
• Προστατέψτε τα υπόγεια και τα υπόγεια σε περιπτώσεις όπου μπορεί να εμφανιστούν πλημμύρες από την άνοιξη.
• Σας επιτρέπουν να εξοικονομήσετε νερό συλλέγοντάς το σε φρεάτια αποστράγγισης για περαιτέρω χρήση για οικιακούς σκοπούς.
• Προστατεύουν στοιχεία του τοπίου και του κήπου (μονοπάτια, παρτέρια, παρτέρια) στην πίσω αυλή από τη διάβρωση από το νερό και βοηθούν στην αποφυγή σχηματισμού λακκούβων στο χώρο.
• Όταν πέφτει από σωλήνες, η αποχέτευση καταστρέφει το υλικό της τυφλής περιοχής, αυτό μπορεί να αποφευχθεί προστατεύοντάς το από καταστροφή ενώ ταυτόχρονα αποστραγγίζεται το νερό τοποθετώντας εισόδους ομβρίων υδάτων.

Ρύζι. 3 Υδρορροές για το σύστημα αποχέτευσης - διάγραμμα εγκατάστασης

Το σύστημα αποχέτευσης ομβρίων λειτουργεί ως εξής:

Μέσω μιας διακοσμητικής σχάρας υψηλής αντοχής, η οποία πληροί την κύρια προϋπόθεση που είναι απαραίτητη για την αισθητική - μια ελκυστική εμφάνιση, το νερό εισέρχεται στο στοιχείο προκαθαρισμού με τη μορφή ενός καλαθιού καθίζησης άμμου. Έντονη βρωμιά και άμμος παραμένουν στο κάτω μέρος του καλαθιού εισόδου ομβρίων υδάτων, ενώ το υγρό εισέρχεται στα κανάλια και τις υδρορροές μέσω των οπών που βρίσκονται πάνω στο περίβλημα στο οποίο βρίσκεται η συσκευή φίλτρου. Η περαιτέρω διαδρομή του νερού βρίσκεται κατά μήκος ενός υπόγειου αγωγού που έχει τοποθετηθεί με μικρή κλίση, εισέρχεται σε ένα πηγάδι αποθήκευσης, όπου συλλέγεται για περαιτέρω χρήση ή διάθεση.

Οι κύριες διαφορές μεταξύ όλων των συστημάτων έγκεινται στον σχεδιασμό της εισόδου ομβρίων υδάτων, η οποία έχει τα ακόλουθα σχέδια αμαξώματος:

• Ορθογώνιος. Ο ορθογώνιος σχεδιασμός μπορεί να βρεθεί στο δρόμο οποιασδήποτε πόλης - τέτοιες βαριές σχάρες από χυτοσίδηρο τυπικού μεγέθους βρίσκονται κατά μήκος των δρόμων της πόλης. Ένας τέτοιος σχεδιασμός αποχέτευσης έχει συχνά μεγάλο μήκος και συναρμολογείται σε μια κύρια γραμμή από πολλά κτίρια, εγκατεστημένα κατά μήκος χωριστών τμημάτων δρόμων, δρόμων, διαβάσεις πεζών. Χρησιμοποιείται σε περιπτώσεις όπου η συλλεγόμενη ροή νερού έχει μεγάλη περιοχή διανομής, μερικές φορές τοποθετούνται επίσης συσκευές κάτω από υπονόμους για τη συλλογή νερού από πολλά σημεία σε ένα κανάλι.
• Τετράγωνο. Αυτές οι συσκευές χρησιμοποιούνται σε μια μικρή περιοχή της επικράτειας από την οποία είναι απαραίτητη η εκτροπή των λυμάτων, συνήθως βρίσκονται ακριβώς κάτω από τις εκροές των σπιτιών. Τα τετράγωνα μοντέλα χρησιμοποιούνται ευρέως σε μεμονωμένα νοικοκυριά, ως αποτέλεσμα των χαμηλών φορτίων στο πλέγμα των θηκών τους, παράγονται σε πολυμερή έκδοση.
• Πλαισιωμένο. Τέτοιοι τύποι χρησιμοποιούνται σε χώρους υψηλών φορτίων σε επιφανειακά δικτυωτά στοιχεία, βρίσκονται κυρίως σε δρόμους. Κατά την εγκατάσταση, η σχάρα τους στηρίζεται σε ένα συμπαγές μεταλλικό πλαίσιο που εμποδίζει την παραμόρφωση και την καταστροφή του φρεατίου και τη βύθισή του κάτω από το οδόστρωμα.

Ρύζι. 4 Σχέδια εισόδου ομβρίων υδάτων με διαφορετικά σχήματα σχάρες

Φροντίδα κατασκευής

Όπως το αποχετευτικό σύστημα, η αποχέτευση ομβρίων χρειάζεται συντήρηση και χρησιμοποιούνται οι ακόλουθες μέθοδοι καθαρισμού:

• Τα καλάθια συλλογής άμμου που βρίσκονται κάτω από τους σωλήνες του σπιτιού θα πρέπει να καθαρίζονται τακτικά από την άμμο καθώς γεμίζουν, η ίδια λειτουργία πραγματοποιείται με επιφανειακά καλάθια αποστράγγισης με μεγαλύτερη συχνότητα (μία φορά κάθε 2 - 3 μήνες.)
• Για τον καθαρισμό, η είσοδος του νερού καταιγίδας, το καλάθι και οι δίσκοι πρέπει επίσης να πλυθούν με ρεύμα νερού υπό ισχυρή πίεση, χρησιμοποιώντας έναν εύκαμπτο σωλήνα συνδεδεμένο στο σύστημα παροχής νερού, ενώ όλοι οι ρύποι ξεπλένονται και αποστραγγίζονται μέσω του καναλιού.
• Για να καθαρίσετε την αποχέτευση από μούχλα, πλάκες, φύκια, που είναι πηγές μικροβίων και δυσάρεστων οσμών, μπορείτε να χρησιμοποιήσετε εργαλεία κατασκευής ή κηπουρικής (σπάτουλες, ξύστρες) σε συνδυασμό με οικιακά χημικά για τον καθαρισμό σωλήνων νερού.

Συνήθως, ο σχεδιασμός του σπιτιού και της παρακείμενης περιοχής περιλαμβάνει μια διάταξη αποχέτευσης ομβρίων, η οποία χρησιμεύει για την αποστράγγιση του νερού της βροχής από τις στέγες των σπιτιών και των βοηθητικών κτιρίων, καθώς και από την περιοχή του πεζοδρομίου έξω από την τοποθεσία. Στην καθημερινή ζωή, όταν επιλέγουν τη σωστή είσοδο νερού καταιγίδας, προτιμούν συχνά μια αποχέτευση από μια μεγάλη γκάμα πλαστικών μοντέλων - οι συσκευές είναι χαμηλού κόστους, καλές φυσικές παραμέτρους, αισθητική εμφάνιση, εύκολη εγκατάσταση και εγκατάσταση με τα χέρια σας.

Πώς να επιλέξετε μια είσοδο καταιγίδας για ένα ιδιωτικό σπίτι

Στην καθημερινή ζωή, οι σωλήνες όμβριων υδάτων από σκυρόδεμα ή χυτοσίδηρο χρησιμοποιούνται σπάνια λόγω της πολυπλοκότητας της εγκατάστασης και του μεγάλου βάρους· η χρήση τους είναι αναποτελεσματική λόγω της έλλειψης υψηλών φορτίων. Οι σχάρες από χυτοσίδηρο κατηγορίας D1, D2 βρίσκονται μερικές φορές στα μέρη όπου οδηγούν αυτοκίνητα, στην είσοδο του γκαράζ ή στους δρόμους προς το σπίτι.

Κάτω από τους σωλήνες αποχέτευσης των σπιτιών, εγκαθίσταται η συντριπτική πλειοψηφία των πλαστικών κατασκευών, οι οποίες διακρίνονται από λειτουργικότητα, υψηλά τεχνικά χαρακτηριστικά και ευκολία εγκατάστασης. Επιπλέον, η τιμή τέτοιων συσκευών είναι αρκετά δημοκρατική και προσιτή για κάθε ιδιοκτήτη σπιτιού.

Ένα πλαστικό μοντέλο μικρού μεγέθους, τοποθετημένο κάτω από τους σωλήνες του σπιτιού, έχει αισθητική εμφάνιση και μοντέρνο σχεδιασμό, κάνει εξαιρετική δουλειά φιλτραρίσματος και αποστράγγισης βροχοπτώσεων στον αγωγό και στη συνέχεια στο πηγάδι αποθήκευσης. Επιπλέον, η συσκευή είναι εύκολη στη συντήρηση - ο περιοδικός καθαρισμός του καλαθιού άμμου είναι αρκετά σπάνιος και απαιτεί ελάχιστο χρόνο.

Προκειμένου να αντιμετωπιστεί η επιφανειακή απορροή σε όλο το χώρο, στην καθημερινή ζωή χρησιμοποιούνται γραμμές αποστράγγισης, οι οποίες είναι προκατασκευασμένοι δίσκοι ή ημικυκλικοί οδηγοί από σκυρόδεμα, που βρίσκονται στο ίδιο επίπεδο με το έδαφος και καλύπτονται με σχάρες. Ένα τέτοιο σύστημα σας επιτρέπει να εκτρέπετε το νερό από τις τοποθετημένες πλάκες πεζοδρομίου ή άλλα καλύμματα σε μια μεγάλη περιοχή, μεταφέροντάς το κατά μήκος υπόγειων οδηγών από σκυρόδεμα ή πλαστικούς έξω από το χώρο ή σε δεξαμενές απορροής.

Ρύζι. 11 Εργαλείο εγκατάστασης αποχέτευσης καταιγίδας
