Υπόγειο καλώδιο τοποθέτησης πώς να το κάνετε σωστά

Βάθος τοποθέτησης σωλήνα κοντά στο σπίτι

Κατά την εγκατάσταση ενός αποχετευτικού συστήματος, θα πρέπει να γνωρίζετε ότι το βάθος τοποθέτησης του αγωγού μπορεί να ποικίλλει σε διαφορετικά σημεία

Είναι σημαντικό να μην είναι μικρότερο από το βάθος της κατάψυξης του εδάφους.

Μια εξαίρεση μπορεί να γίνει στον τόπο όπου ο σωλήνας αποχέτευσης φεύγει από το σπίτι. Σύμφωνα με τα γενικά αποδεκτά τεχνολογικά πρότυπα, ο σωλήνας κοντά στο σπίτι πρέπει να είναι θαμμένος 30 cm πάνω από το βάθος πήξης του εδάφους στην περιοχή στην οποία βρίσκεται σε εξέλιξη η κατασκευή. Αλλά ταυτόχρονα, το βάθος τοποθέτησης δεν πρέπει να είναι μικρότερο από 70 εκ. Πολλοί κατασκευαστές εξετάζουν τα γενικά πρότυπα και τοποθετούν τον αγωγό σε βάθος 50 cm, κάτι που δεν οδηγεί σε ανεπανόρθωτες συνέπειες. Μια τέτοια παραβίαση μπορεί να γίνει εάν δεν τοποθετηθεί δρόμος ή πεζοδρόμιο πάνω από το σωλήνα.

Ποικιλίες αγωγών αερίου

Οι επικοινωνίες με αγωγούς αερίου ταξινομούνται ανάλογα με την πίεση και την τοποθεσία.

Ανάλογα με το επίπεδο πίεσης μπορεί να είναι:

Πίεση αερίου στο σωλήνα

• χαμηλή πίεση (έως 5 kPa).
• μέση πίεση (έως 0,3 MPa).
• υψηλή πίεση (έως 1,2 MPa).

Οι αγωγοί φυσικού αερίου με μέση και υψηλή πίεση έχουν σχεδιαστεί για την παροχή φυσικού αερίου σε επιχειρήσεις βιομηχανικής παραγωγής και σταθμούς διανομής αερίου, επομένως είναι σκόπιμο να κατασκευαστούν ως πόρος για παραγωγή μεγάλης κλίμακας.

Ο αγωγός αερίου χαμηλής πίεσης χρησιμοποιείται για την απευθείας παροχή αερίου σε κατοικίες, επομένως είναι απαραίτητο να κατασκευαστεί για οικισμούς, οικιστικές και δημόσιες εγκαταστάσεις.

Ανά τοποθεσία, μπορούν να είναι του ακόλουθου τύπου:

• υπόγειος;
• έδαφος;
• ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ;
• εσωτερικός.

Η εγκατάσταση κάθε τύπου έχει τα δικά του χαρακτηριστικά και αποχρώσεις. Η επιλογή μιας μεθόδου για την τοποθέτηση ενός αγωγού αερίου εξαρτάται από πολλούς δείκτες, για παράδειγμα, τις χαρακτηριστικές ιδιότητες του εδάφους, τις κλιματικές συνθήκες.

Οι επικοινωνίες αγωγών αερίου χωρίζονται σε:

• κύριοι αγωγοί αερίου·
• αγωγούς αερίου των δικτύων διανομής.

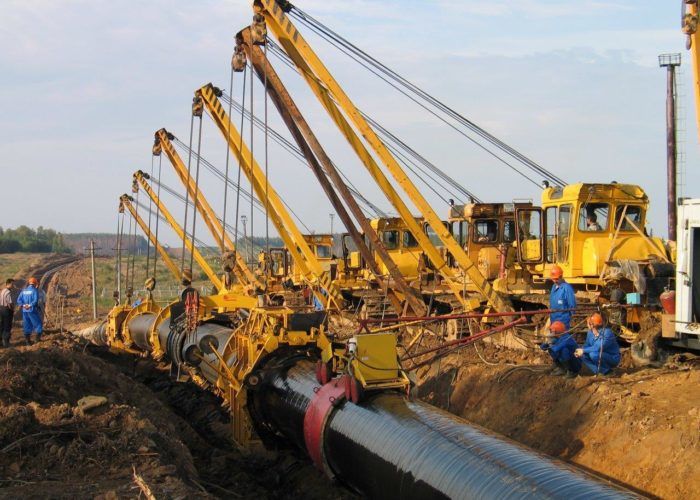

Κύριοι αγωγοί αερίου. Σχεδιασμένο για παροχή αερίου σε μεγάλες αποστάσεις. Σε ορισμένες αποστάσεις, θα πρέπει να εγκατασταθούν σταθμοί συμπίεσης αερίου, οι οποίοι είναι σχεδιασμένοι να διατηρούν την πίεση.

Οι αγωγοί φυσικού αερίου των δικτύων διανομής έχουν σχεδιαστεί για την παροχή φυσικού αερίου από τους σταθμούς διανομής φυσικού αερίου στους καταναλωτές.

Τοποθέτηση εξωτερικών και εσωτερικών αγωγών αερίου

Εσωτερικός αγωγός αερίου - ένα σύστημα σωλήνων και επικοινωνιών που βρίσκονται μέσα σε κτίρια. Οι σωληνώσεις σε αυτή την περίπτωση δεν πρέπει να καλύπτονται με πρόσθετες επικαλύψεις ή να κρύβονται στον τοίχο, θα πρέπει να υπάρχει ελεύθερη πρόσβαση για τακτική προληπτική εξέταση και εργασίες επισκευής.

Όταν η επικοινωνία αερίου εντοπίζεται με την εξωτερική μέθοδο, η πρόσβαση αγνώστων σε αυτήν θα πρέπει να είναι όσο το δυνατόν περιορισμένη. Για αυτό, τα δομικά στοιχεία τοποθετούνται σε αρκετά υψηλό ύψος. Η στερέωση των σωλήνων στους τοίχους της πρόσοψης πρέπει να είναι αξιόπιστη για να αποφευχθεί η πτώση του σωλήνα αερίου.

Σχέδιο του συστήματος παροχής αερίου

Κανόνες για τη θέση των σωλήνων στην τοποθεσία

Η τοποθέτηση συστημάτων αερίου στο οικόπεδο μπορεί να πραγματοποιηθεί:

• στο έδαφος. Ο εσωτερικός αγωγός αερίου σάς επιτρέπει να εξοικονομήσετε τον ωφέλιμο χώρο του ιστότοπου και να "κρύψετε" τις κύριες επικοινωνίες.
• κατά μήκος της επιφάνειας. Οι εξωτερικές σωληνώσεις θα κοστίζουν λιγότερο, αλλά οι σωλήνες που διέρχονται από την τοποθεσία περιορίζουν το χώρο.

Κατά την κατασκευή οποιουδήποτε τύπου αγωγού, απαιτείται η τήρηση των κανόνων για την τοποθέτηση σωλήνων, οι οποίοι καθορίζονται από το SNIP 42-01-2002.

Περιορισμοί τοποθέτησης σωλήνων

Σε ποια απόσταση από το σωλήνα αερίου πρέπει να βρίσκεται η θεμελίωση του σπιτιού; Η απόσταση από το σπίτι στον αγωγό εξαρτάται από τις παραμέτρους του συστήματος επικοινωνίας, ιδίως την πίεση:

1. μια γραμμή με χαμηλή πίεση (όχι μεγαλύτερη από 0,05 kgf / cm²), η οποία είναι τυπική για αγωγούς που παρέχουν καύσιμα σε ιδιώτες καταναλωτές, θα πρέπει να βρίσκεται τουλάχιστον 2 m.
2. ένας αγωγός με δείκτες μέσης πίεσης (από 0,05 kgf / cm² έως 3,0 kgf / cm²) που χρησιμοποιείται για την τοποθέτηση κεντρικών συστημάτων μπορεί να βρίσκεται σε απόσταση 4 m.
3. ένα σύστημα αγωγών υψηλής πίεσης (έως 6,0 kgf/cm²), το οποίο παρέχει αέριο σε επιχειρήσεις και οικονομικά συγκροτήματα, μπορεί να περάσει μόνο σε απόσταση 7 m ή μεγαλύτερη.

Ποικιλίες αγωγών αερίου με πίεση

Οι εξωτερικές σωληνώσεις δεν πρέπει να περνούν:

• σε απόσταση μικρότερη από 50 cm από τα ανοίγματα παραθύρων και θυρών·
• σε απόσταση μικρότερη από 20 cm από την οροφή του δωματίου.

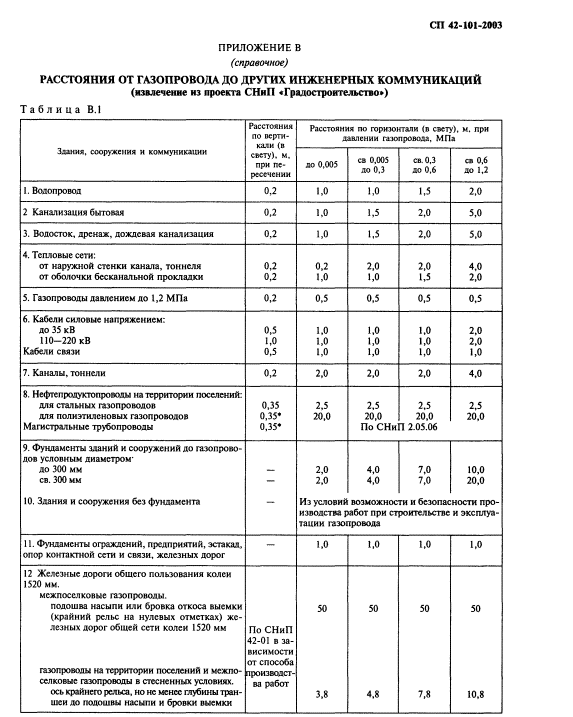

Οι αποστάσεις από άλλες επικοινωνίες (ύδρευση, αποχέτευση κ.λπ.) παρουσιάζονται στον παρακάτω πίνακα.

Η θέση των μεμονωμένων σωλήνων σε σχέση με άλλες επικοινωνίες

Ζώνη ασφαλείας αγωγού φυσικού αερίου

Εκτός από τους κανόνες για τη θέση των σωλήνων, κατά την τοποθέτηση αγωγού αερίου, θα πρέπει επίσης να λαμβάνεται υπόψη η παρουσία ζώνης ασφαλείας.

Κάτω από τη ζώνη ασφαλείας του συστήματος αγωγών αερίου νοείται η απόσταση μεταξύ του αγωγού επικοινωνίας και δύο υπό όρους γραμμές που εκτείνονται παράλληλα στη μία πλευρά και στην άλλη.

Ανάλογα με την πίεση στη γραμμή παροχής αερίου, το μέγεθος της ζώνης ασφαλείας είναι:

• για αγωγούς χαμηλής πίεσης - 2 m.
• για γραμμές με μέση τιμή πίεσης - 4 m.
• για σωλήνες υψηλής πίεσης - 7 m.

Η ειδική ζώνη του συστήματος παροχής αερίου μπορεί να αυξηθεί:

• για αγωγούς από σωλήνες πολυαιθυλενίου (έως 3 m).
• για αυτοκινητόδρομους που βρίσκονται σε συνθήκες μόνιμου παγετού (έως 10 m).
• για συστήματα που βρίσκονται κάτω από το νερό (έως 100 m).
• για διαδρομές στη δασική ζώνη (έως 3 m).

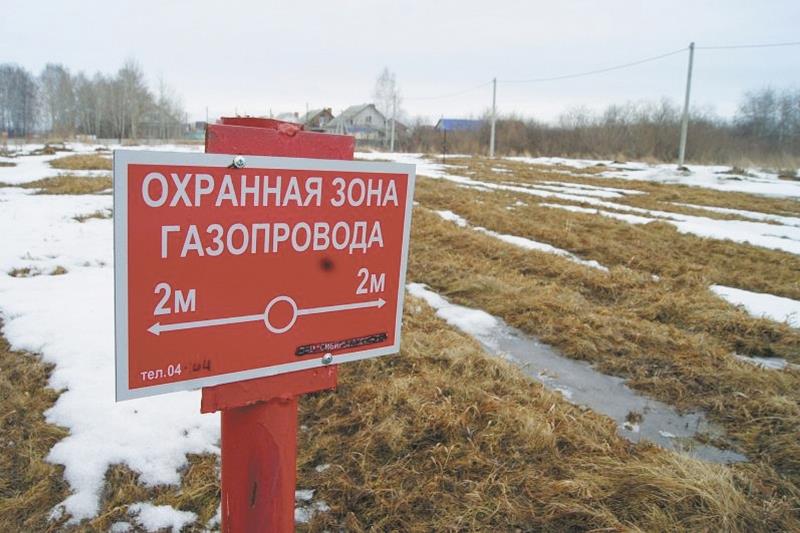

Το μέγεθος της ζώνης απομόνωσης υποδεικνύεται στην πινακίδα πληροφοριών που είναι εγκατεστημένη στον αγωγό.

Παρουσία και μέγεθος της ουδέτερης ζώνης

Εντός της ζώνης ασφαλείας απαγορεύονται:

1. κατασκευή οποιωνδήποτε κατασκευών ·
2. διάταξη των βόθρων?
3. διευθέτηση χώρων αποθήκευσης τοξικών και χημικά ενεργών ενώσεων.
4. εγκατάσταση περιφράξεων και άλλων φραγμών. Η ελάχιστη απόσταση από τον φράκτη καθορίζεται από το μέγεθος της προστατευόμενης περιοχής.
5. ανάψει φωτιά.
6. καλλιεργήστε το έδαφος σε βάθος μεγαλύτερο από 30 cm (για υπόγειες επιχειρήσεις κοινής ωφέλειας).

Τάφρο τοποθέτησης καλωδίου ρεύματος στο σπίτι - συσκευή τάφρου

Σπουδαίος! Η τάφρο πρέπει να έχει κλίση προς τη βάση 5 μοιρών, ώστε να μην συσσωρεύεται νερό στη βάση του σπιτιού. (SNiP 3.05.06-85)

Η τάφρος για την τοποθέτηση του καλωδίου τροφοδοσίας στο σπίτι πρέπει να έχει το σχήμα ενός ανεστραμμένου τραπεζοειδούς σε τομή. Το βάθος της τάφρου πρέπει να είναι 90 εκ. Το πλάτος της τάφρου στο κάτω μέρος πρέπει να είναι τουλάχιστον 20 εκ. Είναι δύσκολο να στάξετε με το χέρι σε μια τέτοια τάφρο, επομένως είναι πιο λογικό να κάνετε το πλάτος της τάφρου 40 εκ.

Στο κάτω μέρος της τάφρου, πρέπει να βάλετε ένα κρεβάτι από άμμο ή κοσκινισμένη γη. Το πάχος του κρεβατιού είναι 10 cm.

• Ένα ηλεκτρικό καλώδιο είναι τοποθετημένο στο κρεβάτι. Το καλώδιο καλύπτεται με άμμο. Το αρχικό πάχος επίχωσης πρέπει επίσης να είναι 15 cm.
• Η επίχωση πάνω από το καλώδιο πρέπει να συμπιεστεί. Για να γίνει αυτό, η άμμος πρέπει να βρέχεται και να συμπιέζεται σε πάχος 10 cm.
• Το γέμισμα με άμμο έχει δύο σκοπούς. Προστατεύει το καλώδιο και είναι ένα είδος συσκευής σηματοδότησης. Κατά τη διάρκεια των χωματουργικών εργασιών κοντά στην τάφρο, η άμμος που έχει εμφανιστεί θα υποδεικνύει την εγγύτητα ενός ηλεκτρικού καλωδίου.
• Για καλύτερη σηματοδότηση προσέγγισης ηλεκτρικού καλωδίου, χρησιμοποιείται ειδική ταινία σήματος. Η ταινία σηματοδότησης τοποθετείται σε απόσταση 25 cm από το κάλυμμα του καλωδίου, δηλαδή μετά από πλήρωση 10 cm με άμμο και 15 cm ουδέτερο έδαφος.
• Απαγορεύεται η χρήση ταινίας σήματος στη διασταύρωση της διαδρομής άλλων υπηρεσιών κοινής ωφέλειας. Η ταινία δεν πρέπει να είναι 2 μέτρα σε κάθε πλευρά της διασταύρωσης. (PUE 2.3.83)
• Μια πιο αξιόπιστη προστασία του ηλεκτρικού καλωδίου στην τάφρο θα είναι η τοποθέτηση κόκκινου τούβλου σε ένα στρώμα πάνω από την επίχωση άμμου. Δείτε το σχέδιο τοποθέτησης τούβλων, αλλά το παρακάτω σχήμα. Στο σχήμα, L είναι το πλάτος της τάφρου.

Σημείωση 1: Δεν είναι απαραίτητο να προστατεύσετε το ηλεκτρικό καλώδιο στην τάφρο με ένα στρώμα τούβλων, καθώς η τάση τροφοδοσίας 220/380 volt δεν ισχύει για την υψηλή τάση. Αλλά εάν είναι δυνατό να προστατεύσετε το καλώδιο τροφοδοσίας σας με ένα στρώμα τούβλου, είναι καλύτερα να το προστατέψετε.Όχι πρόληψη.

Σημείωση 2: Μετά την τοποθέτηση του καλωδίου, την επίχωση με άμμο και την τοποθέτηση ταινίας σήματος ή τούβλων, πρέπει να συντάξετε μια πράξη εκτέλεσης κρυφής εργασίας. Αφού υπογράψετε την πράξη, μπορείτε να γεμίσετε πλήρως την τάφρο.

• Όταν τελικά αποκοιμηθείτε, φροντίστε να μην υπάρχουν στο έδαφος υπολείμματα οικοδομής, γύψος, ασβέστης, σκωρίες. Είναι επιθυμητό το έδαφος για επίχωση να είναι ουδέτερο.
• Πριν ξεκινήσετε την εργασία, η τάφρο πρέπει επίσης να ελεγχθεί για απουσία νερού, υπολειμμάτων και ξένων χαλαρών μιγμάτων.

Επιλέγοντας ένα καλώδιο για την τοποθέτηση ισχύος στο σπίτι σε μια τάφρο

Όταν χρησιμοποιείτε θωρακισμένο καλώδιο VBbShv για τροφοδοσία ιδιωτικής κατοικίας, καθώς και ανάλογα ή τροποποιήσεις του σε ουδέτερο έδαφος, δεν απαιτείται προστασία του καλωδίου με σωλήνες.

Όταν χρησιμοποιείτε μη θωρακισμένα καλώδια σε μόνωση από πλαστικό και καουτσούκ, όπως το VVGng, το καλώδιο πρέπει να τοποθετείται σε σωλήνες. Οι σωλήνες πρέπει να είναι ειδικοί, κατασκευασμένοι από πλαστικό. Το καλώδιο σφίγγεται στους σωλήνες μετά την τοποθέτηση των σωλήνων στην τάφρο. Το έργο είναι «ακόμα το ίδιο».

Αυτό είναι όλο! Αντιμετωπίστε τους ηλεκτρολόγους με σεβασμό!

Παραπομπές:

• PUE, ed.7, κεφάλαιο 2.3 (Καλωδιακές γραμμές έως 220 V)
• SNiP 3.04.03-85 "Προστασία κτιριακών κατασκευών και εγκαταστάσεων από τη διάβρωση"
• SNiP 3.05.06-85 "Ηλεκτρικές συσκευές"
• ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΣΕΩΝ ΣΕ ΣΩΛΗΝΕΣ, Ανησυχία: «Electromontazh».

Άλλα άρθρα στην ενότητα: Καλωδίωση στο σπίτι

• 26 Κανόνες τροφοδοσίας και καλωδίωσης ξύλινου σπιτιού. μέρος 1, κανόνες 1-7

• 26 Κανόνες τροφοδοσίας και καλωδίωσης ξύλινου σπιτιού. μέρος 2, κανόνες 8-13

• 26 Κανόνες τροφοδοσίας και καλωδίωσης ξύλινου σπιτιού. μέρος 3, κανόνες 14-26

• Σφιγκτήρες αγκύρωσης και βραχίονες

• Εξαρτήματα για SIP 2

• Εισαγωγή του καλωδίου από την τάφρο στο σπίτι

• συσκευή εισόδου. VU σε ιδιωτικό σπίτι

• ASU. Εισαγωγικοί διακόπτες στο σπίτι

• GZSH. Κεντρικό μπαρ του εδάφους

• Βαθιά γείωση

Ενότητα: Σύνδεση σπιτιού

• συσκευή εισόδου. VU σε ιδιωτικό σπίτι

• ASU. Εισαγωγικοί διακόπτες στο σπίτι

• GZSH. Κεντρικό μπαρ του εδάφους

• Σφιγκτήρας διάτρησης κλαδιών

• Σύνδεση τροφοδοτικού κλάδου ιδιωτικής κατοικίας σε εναέρια γραμμή

• Σύνδεση SIP από τον αυτοκινητόδρομο στο σπίτι

Κανόνες υπόγειας τοποθέτησης

Για να μάθετε πού τοποθετείται ο σωλήνας αερίου στο έδαφος, για να συνδεθείτε στο κεντρικό, πρέπει να επικοινωνήσετε με την κατάλληλη υπηρεσία της εξοχικής κατοικίας ή του οικισμού. Εκεί μπορείτε επίσης να μάθετε τη συνιστώμενη μέθοδο εγκατάστασης και να συμμετάσχετε μια ομάδα. Η ανεξάρτητη εγκατάσταση του αγωγού αερίου απαγορεύεται αυστηρά.

Για να τοποθετήσετε σωστά το σωλήνα αερίου, λάβετε υπόψη τους ακόλουθους κανόνες ασφαλείας:

• στην είσοδο του κτιρίου, το βάθος μπορεί να μειωθεί σε 0,8-1,2 m.
• ο αγωγός αερίου μέσης πίεσης είναι τοποθετημένος με κλίση 1,5 mm ανά γραμμικό μέτρο: αυτό αποτρέπει την εμφάνιση βυσμάτων νερού και τη συσσώρευση συμπυκνωμάτων.
• εάν μεταφέρεται υγρό αέριο, τότε ο αγωγός αερίου βρίσκεται κάτω από το επίπεδο κατάψυξης της γης και η είσοδος στο κτίριο ή το λουτρό πραγματοποιείται μέσω του θεμελίου. Εάν το αέριο είναι στεγνό, τότε επιτρέπεται μικρότερο βάθος και η είσοδος μπορεί να τοποθετηθεί στον τοίχο.
• περιοχές όπου χρησιμοποιούνται αποσπώμενες συνδέσεις βρίσκονται σε φρεάτια.

Η συσκευή του αγωγού αερίου σε ιδιωτικό σπίτι

Η εγκατάσταση του συστήματος πραγματοποιείται μόνο από υπηρεσίες φυσικού αερίου. Αλλά, φυσικά, ο καθένας μπορεί να μάθει πώς να τοποθετεί ένα σωλήνα αερίου γύρω από το σπίτι. Και εδώ, είναι απαραίτητο να τηρούνται ορισμένοι κανόνες που αποκλείουν ορισμένους τύπους εγκατάστασης.

Το γεγονός είναι ότι ο σωλήνας παροχής αερίου πρέπει να ελέγχεται περιοδικά. Επομένως, οι κρυφές μέθοδοι τοποθέτησης αποκλείονται.

• Ο αγωγός αερίου εισέρχεται στο κτίριο ή στο λουτρό μέσω του θεμελίου ή του τοίχου, πάντα σε μη οικιστικούς χώρους. Εδώ πρέπει να οργανώσετε την καλωδίωση γύρω από το κτίριο.
• Επιτρέπεται η διέλευση του αγωγού αερίου μέσω της κατοικίας, αλλά στην περίπτωση αυτή ο σωλήνας αερίου δεν περιέχει εξαρτήματα ή συνδέσεις με σπείρωμα.
• Ο αγωγός αερίου μέσης πίεσης είναι τοποθετημένος σε ανοιχτή μορφή σε απόσταση από το δάπεδο, η οποία είναι ίδια με τις εγκατεστημένες συσκευές αερίου. Η απόσταση από το δάπεδο στους υπόλοιπους χώρους είναι 2,10μ.

• Δεν επιτρέπεται η διέλευση του σωλήνα από ανοίγματα παραθύρων ή θυρών, άξονες εξαερισμού.
• Είναι δυνατόν να τοποθετηθεί ένας σωλήνας αερίου στο πάτωμα; Οχι. Το σύστημα πρέπει να είναι εύκολα προσβάσιμο ανά πάσα στιγμή.Ακόμη και η θέση πάνω από την πλίνθο και στο πάτωμα δεν επιτρέπεται.
• Είναι δυνατή η τοποθέτηση του αγωγού σε στροβοσκόπια στον τοίχο, υπό την προϋπόθεση ότι καλύπτονται με αφαιρούμενο φινίρισμα, το οποίο μπορεί να αφαιρεθεί ανά πάσα στιγμή. Ωστόσο, σε αυτή την περίπτωση, είναι απαραίτητο να τηρήσετε τη συνιστώμενη απόσταση από το πάτωμα. Στη φωτογραφία - στροβοσκόπια για τοποθέτηση.

Όλες οι εργασίες με τον αγωγό αερίου συνδέονται με έναν συγκεκριμένο κίνδυνο. Επομένως, κατά τη στιγμή της εγκατάστασης και της σύνδεσης, τα άτομα θα πρέπει να απομακρύνονται από το ιδιωτικό σπίτι.

Εγκατάσταση σωλήνα αερίου στο χώρο

Επιτρέπονται δύο τύποι τοποθέτησης αγωγών αερίου: υπόγεια και επίγεια.

Γείωση - ο αγωγός τοποθετείται σε στηρίγματα. Το κύριο πλεονέκτημα της μεθόδου είναι το πολύ χαμηλότερο κόστος εγκατάστασης, εξοικονομώντας έως και 60%. Ωστόσο, ο χερσαίος αγωγός αερίου πρέπει να προστατεύεται επαρκώς από τη διάβρωση και να είναι θερμικά μονωμένος. Επιπλέον, ένα τέτοιο αντικείμενο πρέπει να ελέγχεται συνεχώς για μηχανικές παραμορφώσεις. Γενικά, ο σχεδιασμός θεωρείται λιγότερο αξιόπιστος από τον υπόγειο.

Υπόγεια - ο σωλήνας τοποθετείται σε μια ειδικά σκαμμένη τάφρο. Η θερμομόνωση είναι επίσης απαραίτητη εδώ, αλλά αυτή η μέθοδος προστατεύει τον αγωγό αερίου από οποιαδήποτε μηχανική βλάβη.

Τεχνολογία τοποθέτησης και κανόνες συναρμολόγησης

Εγκατάσταση αγωγού από μεμονωμένους σωλήνες συγκεκριμένου μήκους ή τμήματα σε ξαπλώστρες πάνω από την τάφρο

Η τοποθέτηση επικοινωνιών με αγωγό αερίου είναι μια δύσκολη και χρονοβόρα διαδικασία, η οποία πραγματοποιείται σε στάδια και περιλαμβάνει πολλά στάδια. Απαιτείται ένα προπαρασκευαστικό στάδιο, συμπεριλαμβανομένης της ανάπτυξης ενός έργου αγωγού φυσικού αερίου.

Το έργο θα πρέπει να αναπτυχθεί μόνο από ειδικευμένους ειδικούς· στη βάση του, η εγκατάσταση θα πραγματοποιηθεί στο μέλλον. Το έργο πρέπει απαραίτητα να λαμβάνει υπόψη τα χαρακτηριστικά του τοπίου και του εδάφους του χώρου όπου θα πραγματοποιηθούν οι εργασίες εγκατάστασης, καθώς και τις κλιματικές συνθήκες της περιοχής.

Το δεύτερο στάδιο περιλαμβάνει τις άμεσες εργασίες για την εγκατάσταση αγωγών αερίου. Στη συνέχεια, εκτελούνται εργασίες εκκίνησης.

Το τελικό στάδιο είναι ο έλεγχος του εγκατεστημένου αγωγού αερίου. Είναι απαραίτητο να το ελέγξετε για αντοχή και να πραγματοποιήσετε έλεγχο στεγανοποίησης όλων των δομικών στοιχείων. Όλοι οι υδραυλικοί έλεγχοι μπορούν να πραγματοποιηθούν μόνο αφού έχουν τοποθετηθεί όλα τα εξαρτήματα.

Ο αγωγός αερίου είναι μια εκρηκτική κατασκευή, επομένως δεν μπορεί να πραγματοποιηθεί καμία κατασκευή σε άμεση γειτνίαση. Για αυτό, χρησιμοποιούνται ειδικές στήλες που επισημαίνουν τη ζώνη ασφαλείας. Το μέγεθος της ουδέτερης ζώνης εξαρτάται από τον τύπο του αγωγού αερίου. Τοποθετούνται κατάλληλες προειδοποιητικές πινακίδες όπου απαιτείται.

Κύρια συμπεράσματα:

Μόνο ειδικά εκπαιδευμένα άτομα πρέπει να πραγματοποιούν τη διαδικασία εγκατάστασης.

Ο αγωγός αερίου είναι μια κατασκευή που δημιουργεί κίνδυνο.
Η εγκατάσταση απαιτεί αυστηρή τήρηση των κανονισμών ασφαλείας, η παραβίαση των οποίων μπορεί να οδηγήσει σε επικίνδυνες συνέπειες.
Προετοιμασία της απαραίτητης τεχνικής τεκμηρίωσης για την άδεια και την εγκατάσταση εξοπλισμού αερίου.
Μόνο ειδικά εκπαιδευμένα άτομα πρέπει να πραγματοποιούν τη διαδικασία σχεδιασμού και εγκατάστασης.
Είναι σημαντικό να συμμορφώνεστε με όλες τις απαιτήσεις για υλικά και εξαρτήματα του αγωγού αερίου.

Απαντήσεις ειδικών

Αγέλαστος:

Ο σωλήνας νερού πρέπει να βρίσκεται κάτω από το βάθος πήξης του εδάφους, κατά μέσο όρο, σε βάθος 2 μέτρων, ο σωλήνας αποχέτευσης πρέπει να είναι ελαφρώς υψηλότερος. . Γενικά, πρέπει να κοιτάξετε τα SNiP και να τα ακολουθήσετε! Όχι εκεί που ρωτάς! Βρείτε ένα οικοδόμημα φόρουμ όπου υπάρχουν γνώστες! Προσωπικά δεν βλέπω ιδιαίτερο πρόβλημα, αλλιώς γράφουν έτσι, λες και δεν βάζεις σωλήνες, αλλά τα χύνεις όλα σε ένα πηγάδι! Μην ακούς κανέναν μέχρι να δώσει λόγους με κίνητρο κάτι! Φι, δεν μου αρέσει τόσο πολύ - δεν είναι επιχείρημα! ΥΣΤΕΡΟΓΡΑΦΟ. Εδώ είναι οι πληροφορίες που βρήκα... Με παράλληλη διάταξη σωλήνων, η απόσταση μεταξύ της ύδρευσης και της αποχέτευσης πρέπει να είναι μεγαλύτερη από σαράντα εκατοστά. Απαγορεύεται αυστηρά η τοποθέτηση δικτύων αποχέτευσης στην υγειονομική ζώνη της ύδρευσης. Σε περίπτωση που η διασταύρωση των δικτύων είναι απαραίτητη, οι σωλήνες πρέπει να τοποθετούνται σε ορθή γωνία μεταξύ τους, δεν επιτρέπεται η διέλευση υπό οξεία γωνία. Κατά κανόνα, προσπαθούν να τοποθετήσουν σωλήνες νερού πάνω από σωλήνες αποχέτευσης. Στη διασταύρωση των δικτύων, η κατακόρυφη απόσταση πρέπει να είναι τουλάχιστον 40 εκ. Όταν χρησιμοποιούνται σωλήνες πολυμερούς για δίκτυα ύδρευσης, τοποθετούνται πάνω τους χαλύβδινα περιβλήματα στις διασταυρώσεις. Το μήκος του περιβλήματος εξαρτάται από τον τύπο του εδάφους. Σε αργιλώδη εδάφη, αυτό το μήκος είναι πέντε μέτρα σε κάθε πλευρά της διασταύρωσης. Σε καλά φιλτράροντας εδάφη (άμμος) - δέκα μέτρα. Σε δύσκολες περιπτώσεις, όταν απαιτείται η τοποθέτηση του σωλήνα αποχέτευσης πάνω από το σωλήνα νερού, το χαλύβδινο περίβλημα τοποθετείται στον αγωγό μέσω του οποίου κινούνται οι αποχετεύσεις. Σε αυτή την περίπτωση, η απόσταση από την παροχή νερού μέχρι την αποχέτευση θα πρέπει να είναι η ίδια όπως περιγράφεται παραπάνω. Εάν απαιτούνται επισκευές στη διασταύρωση των σωλήνων αποχέτευσης και νερού, τότε επιτρέπεται η εκσκαφή τάφρου με εκσκαφέα σε βάθος ανά μέτρο που δεν φτάνει στο βάθος του σωλήνα. Το περαιτέρω σκάψιμο πρέπει να γίνει με το χέρι, χωρίς τη χρήση λοστών και άλλων κρουστών οργάνων. Η απόσταση μεταξύ της εισόδου των σωλήνων νερού και της αποχέτευσης στο σπίτι πρέπει να είναι τουλάχιστον ενάμισι μέτρο. " Μια πηγή.

Φυστίκι αιγίνης:

Δεν υπάρχει περίπτωση.. φευ.. Σπάσε τους σωλήνες. IMHO

Ο ΑΝΘΡΩΠΟΣ:

γιατί δύο σωλήνες ... μπορείτε να ξεκινήσετε και το νερό και το αποχετευτικό δίκτυο ένα κάθε φορά ...

Αλεξέι:

είναι δυνατό εάν η παροχή νερού είναι κατασκευασμένη από HDPE χωρίς συνδέσμους, οι προηγούμενες προδιαγραφές γράφτηκαν για χυτοσίδηρο - χωρίς πίεση.

Η ΠΝΔ αποκοιμηθείτε μόνο με άμμο με σπόρους, μετά τρυπήστε την με πέτρες, είναι αδύναμο

Αντρέι Βολκόφ:

Είναι δυνατό - απλά χρειάζεστε ένα ράφι κάτω από τους σωλήνες αποχέτευσης από το άκρο του τοίχου της τάφρου (σκάψτε ένα βήμα στο έδαφος κάτω από την απαιτούμενη κλίση ξεχωριστά. Διαφορετικά, όταν το έδαφος συρρικνωθεί, όλα μπορούν να συμβούν. Απλώς τα πέταξες όλα μέσα και το έθαψε.σκάψτε από το πλάι

Οι σωλήνες νερού χρειάζονται μαύρο πολυαιθυλένιο με μπλε λωρίδα

Vladimir Belyaev:

Έτσι στρώνονται οι σωλήνες μου. Πλαστικό: αποχέτευση 110mm, υδραυλικά 25mm.

iRoman:

2. Η απόσταση από την οικιακή αποχέτευση έως την παροχή πόσιμου νερού πρέπει να λαμβάνεται, m: έως την παροχή νερού από οπλισμένο σκυρόδεμα και σωλήνες αμιαντοτσιμέντου - 5. στην παροχή νερού από σωλήνες από χυτοσίδηρο με διάμετρο έως 200 mm - 1,5, με διάμετρο μεγαλύτερη από 200 mm - 3. στην παροχή νερού από πλαστικούς σωλήνες - 1.5.

.yourdom /snip/20701-89/index-4

φωτεινή γωνία...

θα πρέπει να υπάρχουν 2 μέτρα μεταξύ των σωλήνων ... Και το βάθος εμφάνισης είναι διαφορετικό ...)))))))))

Merlin Yarmak:

Μπορείς, το κάνουν σχεδόν όλη την ώρα.

Μιχαήλ Σαβτσένκο:

Ανετα! ξάπλωσε σε ένα αυλάκι, λιγότερες αιμορροΐδες!

Ο θείος από το μέλλον...

Κανόνες όπως αναφέρθηκε παραπάνω. Αλλά τα σύγχρονα υλικά προτείνουν τη δυνατότητα μιας τάφρου. Μόνο αν είναι όλα για ατομική χρήση. Φροντίστε να μονώσετε και φροντίστε να είναι σε κουτί για να μην υπάρχει άμεση πίεση του εδάφους. Λοιπόν, στην πραγματικότητα - κάτω από το βάθος κατάψυξης. Εάν είναι υψηλότερο, τότε ρίξτε το ελαστικό θέρμανσης στον σωλήνα.

ΜΑΡΙΑ:

Σύμφωνα με τα υγειονομικά πρότυπα - είναι αδύνατο.

Ανατόλι:

Και είναι καλύτερα να τα συνδέσετε εκεί και να ολοκληρώσετε την παραγγελία.

Farit Gafuanov:

τίποτα κακό δεν μπορεί

Andrey Nikitin:

Καλύτερες απαντήσεις

γκριζομάλλης:

δεν αξίζει τον κόπο.. διαβάστε για αδέσποτα ρεύματα.

Serge Clueless:

Όχι, αυτό απαγορεύεται από τα PUE, PTE και PTB.

Diesel Uralof:

δεν χρειάζεται

*** ***:

είναι καλύτερα να το κάνετε αυτό: συνδέστε τη φάση στον αγωγό αερίου (απομονώνοντάς την από το κεντρικό με μονωτήρα) και ως μηδέν - το σύστημα παροχής νερού δεν χρειάζεται καθόλου καλώδια

Βαντίμ Ντβοεγκλάζου:

Lodge, είναι θωρακισμένος

KERK:

Χρησιμοποιήστε πρόσθετη προστασία για το καλώδιο (σωλήνα) και το RCD. Και μην ξεχάσετε να σχεδιάσετε ένα σχέδιο τοποθέτησης με αναφορές..

Νικολάι Ιβάνοφ:

Αν η παράλληλη διαδρομή είναι μικρή. Δεν βλέπω κανένα εμπόδιο. Τοποθετήστε τον 63ο σωλήνα (HDPE) και γειώστε τα άκρα της θωράκισης. Καλή τύχη.

Andrey Gurich:

δεν μπορείς να το κάνεις με αυτόν τον τρόπο. Τι γίνεται αν πρέπει να σκάψετε τα υδραυλικά;

Minion Boundless:

μπορείς να το στρώσεις! μόνο ένα σωρό προβλήματα;

VHS:

σκάψτε την τάφρο ευρύτερα, το καλώδιο στον σωλήνα και διατηρήστε μια ελάχιστη οριζόντια απόσταση 0,25 m για συνθήκες στενότητας

Βλαδίμηρος:

θεωρητικά, είναι αδύνατο. Αλλά στην εποχή μας και με σύγχρονα υλικά, μπορείτε. Σφίξτε το καλώδιο σε σωλήνα πολυαιθυλενίου HDPE και μην ξεχάσετε να σημειώσετε τη φλάντζα της άρθρωσης στο σχέδιο. Τοποθετήστε την ταινία πάνω από το καλώδιο πριν σκάψετε την τάφρο. σκάψτε, κάτω από το καλώδιο!»

Valery:

Είναι αδύνατο σε μια τάφρο, αφού το επιτρεπόμενο επίπεδο στρώσης είναι διαφορετικό!

Εισαγωγή

Γεια σας Αγαπητοί αναγνώστες του ιστότοπου Elesant.ru. Σήμερα θέλω να μιλήσω για την παροχή ρεύματος σε μια ιδιωτική κατοικία από μια εναέρια γραμμή σε μια τάφρο. Ή μάλλον, για όλα τα στάδια της εργασίας για την προετοιμασία της τάφρου.

Η σύνδεση ρεύματος σε μια ιδιωτική κατοικία σε μια τάφρο δεν είναι φθηνή, αλλά ο πιο αξιόπιστος τρόπος για να εξασφαλίσετε μια σταθερή παροχή ρεύματος στο σπίτι σας. Το καλώδιο που τοποθετείται στην τάφρο προστατεύεται πλήρως από καιρικές ανωμαλίες και τυχαίες μηχανικές βλάβες. Κατά την τοποθέτηση ηλεκτρικού καλωδίου σε τάφρο, δεν υπάρχει περιορισμός στην απόσταση του σπιτιού από την εναέρια γραμμή διανομής. Αλλά η παροχή ρεύματος στο σπίτι σε μια τάφρο υπόγεια, όπως όλες οι ηλεκτρολογικές εργασίες, απαιτεί συμμόρφωση με ορισμένους κανόνες και κανονισμούς. Ας προσπαθήσουμε να τα καταλάβουμε.

Αποχέτευση κενού εξοχικής κατοικίας

Αποχέτευση κενού εξοχικής κατοικίας

Κατά κανόνα, όταν χτίζετε ένα σπίτι στη σκιά, κυριολεκτικά και μεταφορικά, παραμένει μια τέτοια «πρόζα της ζωής» όπως τα συστήματα αποχέτευσης και νερού, η τεχνική λύση των οποίων είναι ένα μεγάλο ερώτημα για έναν συνηθισμένο ιδιοκτήτη σπιτιού.

Εν τω μεταξύ, η παροχή νερού και, κατά συνέπεια, η αποχέτευση είναι οι πιο σημαντικές επικοινωνίες στο σπίτι, οι οποίες καθορίζουν την άνεση της προαστιακής διαβίωσης.

Επιπλέον, η συσκευή του αποχετευτικού συστήματος ρυθμίζεται από διάφορους νόμους και κανονισμούς.

Ο μελλοντικός ιδιοκτήτης μιας εξοχικής κατοικίας, κατά κανόνα, επιλέγει πλακάκια και έπιπλα για το μπάνιο, το σχεδιασμό των ειδών υγιεινής και την απαραίτητη λειτουργική πληρότητα του εξοπλισμού υγιεινής.

Ο σχεδιαστής και ο ανάδοχος μπορούν να συμβουλέψουν και να προτείνουν κάτι, αλλά η αποφασιστική ψήφος παραμένει στον πελάτη. Ωστόσο, η δυνατότητα πλοήγησης στη σύγχρονη ποικιλία μάρκες υδραυλικών εγκαταστάσεων (από σαπουνάδα και βρύση μέχρι ατμόλουτρο) δεν είναι το μόνο.

Απαιτείται γνώση των μεθόδων λειτουργίας του αποχετευτικού δικτύου.

Η εξάρτηση του βάθους της αποχέτευσης από τη διάμετρο του σωλήνα

Η συμμόρφωση με τις παραπάνω παραμέτρους δεν αρκεί για την τοποθέτηση ενός συστήματος αποχέτευσης υψηλής ποιότητας. Ένας σοβαρός παράγοντας είναι τα τεχνικά χαρακτηριστικά των ίδιων των σωλήνων.

Πρώτα πρέπει να επιλέξετε το υλικό από το οποίο κατασκευάζεται ο αγωγός. Το μέταλλο και τα κεραμικά έχουν ξεθωριάσει από καιρό στο παρασκήνιο και τώρα είναι καλύτερο να αγοράσετε σωλήνες από πλαστικό. Το πλαστικό είναι πολύ ανθεκτικό σε διάφορες καιρικές συνθήκες, έχει μεγάλη διάρκεια ζωής, είναι εύκολο στη μεταφορά και τη μεταφορά.

Η επόμενη παράμετρος είναι η διάμετρος του σωλήνα, από την οποία εξαρτάται και το βάθος τοποθέτησης του αποχετευτικού συστήματος. Όσο μεγαλύτερη είναι η διάμετρος του σωλήνα, τόσο μικρότερη είναι η απόσταση που μπορεί να θαφτεί στο έδαφος. Για παράδειγμα: με εσωτερική διάμετρο σωλήνα 50 cm και βάθος κατάψυξης εδάφους 150 cm, πρέπει να πέσει στο έδαφος κατά 1 m. Ο τύπος με τον οποίο υπολογίζεται το βάθος τοποθέτησης είναι αρκετά απλός: αφαιρέστε την εσωτερική διάμετρο του αγωγού από το βάθος κατάψυξης. Αυτός ο τύπος υπολογισμού είναι κατάλληλος για οποιαδήποτε ιδιωτική κατοικία.

Αφού υπολογίσετε τις διαστάσεις των σωλήνων αποχέτευσης, μπορείτε να ξεκινήσετε την προετοιμασία της τάφρου. Επιτρέπεται η κατασκευή των πιο στενών χαρακωμάτων, αλλά απαγορεύεται αυστηρά να σκάβονται σε μικρότερο βάθος.

Πρότυπα για διαδρομές με καλώδιο

Ας ξεκινήσουμε με το γεγονός ότι για να εγκαταστήσετε το καλώδιο στο έδαφος, είναι απαραίτητο να σκάψετε μια τάφρο κάτω από αυτό. Εάν σύμφωνα με το έργο έχει μικρό μήκος, τότε οι εργασίες αυτές πραγματοποιούνται χειροκίνητα.Το έδαφος λαμβάνεται επίσης υπόψη. Σε ορισμένες συνθήκες, τα φτυάρια είναι απλά απαραίτητα. Βασικά, η εκσκαφή τάφρων πραγματοποιείται με ειδικό εξοπλισμό. Η ίδια η τοποθέτηση πραγματοποιείται αναγκαστικά με την προσθήκη άμμου και από πάνω το καλώδιο καλύπτεται με καθαρό έδαφος χωρίς βότσαλα, συντρίμμια και σκωρία. Η κύρια απαίτηση σε αυτό το στάδιο είναι να μειωθούν στο ελάχιστο οι κίνδυνοι μηχανικής βλάβης.

Προσοχή! Εάν σκάβετε μια τάφρο για ένα καλώδιο ή για πολλά με πλάτος όχι μεγαλύτερο από 250 mm, είναι απαραίτητο να το κλείσετε μετά την τοποθέτησή του:

• ή καμένο τούβλο σε όλη την τάφρο?
• ή πλάκες από οπλισμένο σκυρόδεμα με πάχος τουλάχιστον 50 mm.
• ή ειδικές προστατευτικές και σηματοδοτικές πλακέτες από πλαστικό.

Κατά τη διαδικασία εκσκαφής τάφρων σε ολόκληρη την τοποθεσία, πρέπει να εγκατασταθεί μια ειδική ταινία σήματος. Δείχνει τα όρια της περιοχής όπου εκτελούνται εργασίες με χρήση ειδικού εξοπλισμού.

Αυτό είναι ιδιαίτερα σημαντικό εάν το καλώδιο τοποθετείται κοντά σε αυτοκινητόδρομους.

Τελικά

Η κατανάλωση φυσικού αερίου στον σύγχρονο κόσμο αυξάνεται. Αυτό οφείλεται στο σχετικά χαμηλό κόστος, τη μάλλον υψηλή ταχύτητα μεταφοράς και τον υψηλό βαθμό φιλικότητας προς το περιβάλλον των προϊόντων. Το αέριο είναι ένας δημοφιλής τύπος καυσίμου, ο οποίος οδηγεί στην επέκταση του πεδίου εφαρμογής της κατασκευής αγωγών φυσικού αερίου.

Θα πρέπει να ληφθεί υπόψη ότι το αέριο ως εύφλεκτη ουσία ενέχει έναν ορισμένο κίνδυνο. Επομένως, η εγκατάσταση του αγωγού αερίου πρέπει να πραγματοποιείται σύμφωνα με τους κανόνες και τις οδηγίες ασφαλείας. Η αυστηρή τήρηση των κανόνων εγκατάστασης θα αποτρέψει τη διαρροή αερίου και την πιθανότητα έκρηξης.

Σχετικό βίντεο: Τοποθέτηση αγωγού αερίου στην πρόσοψη

Μια επιλογή από ερωτήσεις

• Mikhail, Lipetsk — Ποιοι δίσκοι για κοπή μετάλλων πρέπει να χρησιμοποιηθούν;
• Ιβάν, Μόσχα — Ποιο είναι το GOST της λαμαρίνας χάλυβα;
• Maksim, Tver — Ποια είναι τα καλύτερα ράφια για την αποθήκευση μεταλλικών προϊόντων έλασης;
• Vladimir, Novosibirsk — Τι σημαίνει επεξεργασία μετάλλων με υπερήχους χωρίς τη χρήση λειαντικών ουσιών;
• Valery, Μόσχα — Πώς να σφυρηλατήσετε ένα μαχαίρι από ένα ρουλεμάν με τα χέρια σας;
• Stanislav, Voronezh — Τι εξοπλισμός χρησιμοποιείται για την παραγωγή αεραγωγών από γαλβανισμένο χάλυβα;
