Καπάκι καμινάδας

Ανεξάρτητη δημιουργία εκτροπέα

Το κόστος αυτής της συσκευής ξεκινά από 1000 ρούβλια, το ανώτερο σημάδι είναι πολύ υψηλότερο. Η σκοπιμότητα της αυτοκατασκευής και εγκατάστασης δεν αξίζει να εξηγηθεί.

Ένας θερμαντήρας καμινάδας είναι μια καλή εναλλακτική λύση για τους θερμαντήρες καλοριφέρ. Έχει πολλά πλεονεκτήματα και έχει μια απλή συσκευή. Δεν είναι δύσκολο να το κάνεις μόνος σου.

Ο εκτροπέας καμινάδας Φτιάξτο μόνος σου είναι κατά προτίμηση συναρμολογημένος από γαλβανισμένο χάλυβα. Αλλά αυτή, πρόσφατα, βρήκε ένα αντικαταστάτη με τη μορφή μετάλλου, το οποίο καλύπτεται με ένα προστατευτικό στρώμα πολυμερούς ή απλό σμάλτο. Σε περιπτώσεις όπου η καμινάδα δεν έρχεται σε επαφή με ζεστά ρεύματα προϊόντων καύσης, μπορεί να είναι κατασκευασμένη από πλαστικό (Διαβάστε το άρθρο για εκτός από αυτό το υλικό
).

Βίντεο: οδηγίες για τη δημιουργία ενός εκτροπέα καμινάδας "φτιάξ' το μόνος σου".

Πριν προχωρήσετε στη δημιουργία του εκτροπέα, είναι απαραίτητο να κάνετε ένα σχέδιο στο οποίο θα εφαρμοστούν όλες οι διαστάσεις του μελλοντικού προϊόντος. Όταν επιλέγετε ένα μέγεθος, θα πρέπει να ξεκινήσετε από τη διάμετρο του σωλήνα της καμινάδας. Αυτή η τιμή θα καθορίσει το ύψος της ίδιας της καμινάδας και το πλάτος του διαχύτη. Υπάρχει ένας πίνακας με τυπικές αναλογίες των διαστάσεων της καμινάδας και του εκτροπέα:

Για να φτιάξετε έναν εκτροπέα καμινάδας φτιάξτε μόνοι σας, τα σχέδια γίνονται καλύτερα σε πλήρες μέγεθος. Η σύγχυση της κλίμακας μπορεί να καθυστερήσει σημαντικά τη διαδικασία παραγωγής.

Απαραίτητα εργαλεία που θα χρειαστούν για την εργασία:

• Σετ σχεδίασης. Μεζούρα, μαρκαδόρος, χάρακα.
• Ψαλίδι μετάλλων, ξύλινο σφυρί, συσκευή πριτσινιών.
• Τρυπάνι και τρυπάνια διαφόρων διαμέτρων.

Στάδια εργασίας

Πρώτα πρέπει να επιλέξετε τον τύπο μετάλλου για την κατασκευή του εκτροπέα. Μετά από αυτό, αφού ολοκληρώσετε τους υπολογισμούς και βεβαιωθείτε ότι είναι σωστοί, μπορείτε να αρχίσετε να κόβετε τις λεπτομέρειες της καμινάδας από μέταλλο. Το εξάρτημα του σώματος του διαχύτη πρέπει να τυλιχτεί σε σχήμα πλάκας και, στη συνέχεια, μέσα από τις τρυπημένες οπές, στερεώστε τα άκρα με πριτσίνια.

Οι άνω και κάτω κώνοι είναι καρφιτσωμένοι, μετά τον οποίο τοποθετούνται συνδετήρες στον κάτω κώνο για τη σύνδεση της συσκευής με τον σωλήνα της καμινάδας. Σας ενθαρρύνουμε να μάθετε περισσότερα στον ιστότοπό μας.

Για να εγκαταστήσετε την καμινάδα στον αγωγό αερίου, είναι καλύτερο να αφαιρέσετε την επάνω μονάδα της. Χρησιμοποιώντας έναν πάγκο εργασίας, η δομή τοποθετείται και στη συνέχεια τοποθετείται στη θέση της.

Υλικό για την κατασκευή ενός μύκητα για έναν σωλήνα εξαερισμού

Για να γίνει πιο ελκυστικό το εξάρτημα, μπορεί να βαφτεί ώστε να ταιριάζει με το χρώμα του καλύμματος της οροφής. Δεδομένου ότι τα προϊόντα από μαύρο χάλυβα φαίνονται μη ελκυστικά, είναι συνηθισμένο να τα διακοσμείτε με σφυρήλατα στοιχεία. Δυστυχώς, τα μοντέλα από χάλυβα έχουν ένα σημαντικό μειονέκτημα - το υψηλό τους βάρος, επομένως αυτή η επιλογή δεν είναι κατάλληλη για όλες τις στέγες.

Στην πώληση μπορείτε να βρείτε μύκητες από χαλκό και κράμα χάλυβα, οι οποίοι είναι ανθεκτικοί, αλλά ταυτόχρονα έχουν υψηλό κόστος. Επομένως, η επιλογή του υλικού από το οποίο κατασκευάζεται αυτό το προϊόν εξαρτάται σε μεγάλο βαθμό από τις οικονομικές δυνατότητες του ιδιοκτήτη του σπιτιού. Μπορείτε να αγοράσετε ένα έτοιμο εξάρτημα σωλήνων στην αγορά ή να το φτιάξετε μόνοι σας, κάτι που είναι αρκετά στη δύναμη των οικιακών τεχνιτών.

Πώς να φτιάξετε έναν μύκητα σε έναν σωλήνα με τα χέρια σας

Το να φτιάξετε μόνοι σας ένα καπάκι καμινάδας δεν είναι εύκολη υπόθεση. Εάν δεν έχετε μεγάλη εμπειρία σε αυτόν τον τομέα, μπορείτε πρώτα να μεταφέρετε το σχέδιο σε ένα φύλλο χαρτονιού, να το κόψετε και να σκεφτείτε τρόπους σύνδεσης και στερέωσης. Αφού η εικόνα γίνει περισσότερο ή λιγότερο καθαρή, μπορείτε να κόψετε τα μέρη από το μέταλλο και να ξεκινήσετε τη συναρμολόγηση

Είναι πολύ σημαντικό να μετράτε την καμινάδα με ακρίβεια και να τηρείτε αυστηρά τις μετρούμενες τιμές κατά την κατασκευή.

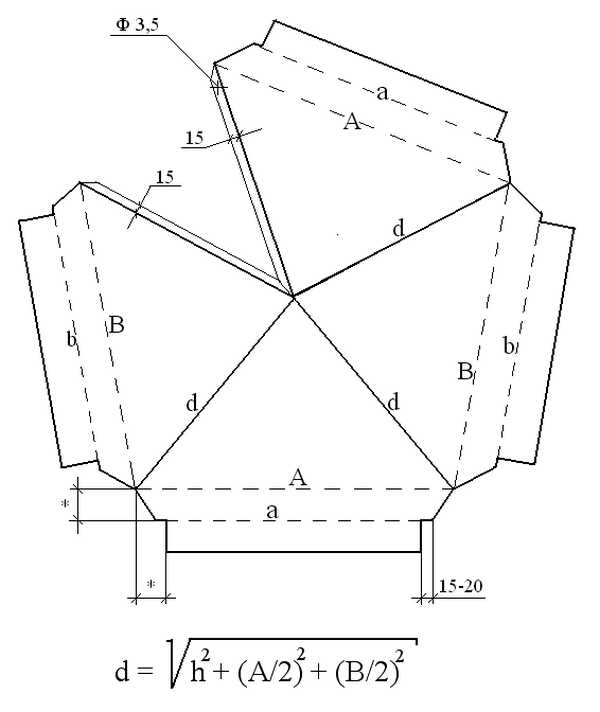

Εδώ είναι ένα από τα σχέδια μιας καμινάδας με τη μορφή μιας μικρής κεκλιμένης οροφής. Η γωνία καθορίζεται από τον τύπο, ο οποίος υποδεικνύεται στο πρώτο φύλλο.

Σχέδιο καπάκι καμινάδας

Σχέδιο καπάκι καμινάδας

Η διαδικασία είναι η εξής:

• Τοποθετήστε το μεταλλικό κενό στο τραπέζι με την όψη προς τα πάνω, στη θέση που υποδεικνύεται στο σχέδιο, ανοίξτε μια τρύπα με διάμετρο 3,5 mm.
• Λυγίστε το τμήμα κατά μήκος όλων των διακεκομμένων γραμμών κατά 90 o. Για αυτό, είναι καλύτερο να χρησιμοποιήσετε ένα λυγιστή φύλλων. Τότε οι γραμμές θα είναι καθαρές, χωρίς βαθουλώματα. Εάν δεν υπάρχει τέτοια συσκευή, θα πρέπει να χρησιμοποιήσετε αυτοσχέδια μέσα: στερεώστε ένα κομμάτι της γωνίας στον πάγκο εργασίας με το ράφι προς τα πάνω. Για να μπορέσετε να λυγίσετε ολόκληρη (ή σχεδόν ολόκληρη) τη γραμμή ταυτόχρονα, μπορείτε να χρησιμοποιήσετε μια μπάρα.
• Λυγίστε το τμήμα κατά μήκος των γραμμών "d". Η γωνία προσδιορίζεται πειραματικά: θα πρέπει να πάρετε ένα συμπαγές καπάκι. Το σχέδιο πρέπει να είναι ομοιόμορφο, χωρίς παραμορφώσεις (βάλτε το στο τραπέζι για έλεγχο). Εάν όλα "συγκλίνουν", σημειώστε ένα σημείο στο κάτω σκληρυντικό με ένα δείκτη μέσα από την τρυπημένη οπή, σημειώστε τη μελλοντική τρύπα και μετά τρυπήστε.
• Συνδέστε το καπάκι και στερεώστε με ένα πριτσίνι 3,2 mm.
• Στις γραμμές "a" και "b" λυγίστε τα πάντα έτσι ώστε να μπορείτε να εγκαταστήσετε τα πόδια.
• Στην εξωτερική περίμετρο του σωλήνα, φτιάξτε τη βάση του καπακιού από τις γωνίες. Τοποθετήστε τις γωνίες έτσι ώστε η μία άκρη να ακουμπάει στην τοιχοποιία και η δεύτερη στο πλάι. Προετοιμάστε τα «πόδια» για το καπάκι. Όλα συνδέονται με συγκόλληση.
• Η τελική βάση πρέπει να καθαριστεί, να επικαλυφθεί με αντιδιαβρωτική ένωση και στη συνέχεια να βαφτεί σε πολλές στρώσεις με εξωτερική βαφή.
• Συνδέστε το καπάκι στη βάση.

Αν σας φαίνεται δύσκολο να φτιάξετε μια τετράγωνη καμινάδα, ίσως αυτή η επιλογή να είναι πιο εύκολη. Η εφαρμογή του θα είναι αρκετά απλή αν έχετε ένα κομμάτι λυγισμένης λαμαρίνας του σωστού μεγέθους. Αν υπάρχει κανονικό φύλλο, μπορείτε να το λυγίσετε σε ειδική συσκευή (συνήθως το έχουν οι τενεκέδες).

Φτιάξτο μόνος σου καμινάδα

Η σειρά εργασίας είναι η εξής: προετοιμάστε τη βάση του καπακιού από τη γωνία σύμφωνα με τα αποτελέσματα των μετρήσεων της καμινάδας σας. Τοποθετήστε τη γωνία έτσι ώστε η δομή να κρατά καλά: η μία πλευρά στηρίζεται στην άκρη της καμινάδας, η άλλη την καλύπτει από έξω. Φτιάξτε τα πόδια που θα στηρίξουν το καπάκι και συνδέστε το στη βάση. Κάντε τα αρκετά δυνατά ώστε να αντέχουν τα φορτία ανέμου και να αντέχουν τις μάζες του χιονιού. Επεξεργαστείτε όλα τα μέρη με αντιδιαβρωτική ένωση και βαφή. Συναρμολογήστε τη δομή σε ένα ενιαίο σύνολο. Η μέθοδος συλλογής εξαρτάται από το υλικό.

Ακολουθεί ένα παράδειγμα πώς να φτιάξετε έναν εκτροπέα για έναν μεταλλικό σωλήνα. Ο συγγραφέας αυτού του βίντεο το έχει εγκαταστήσει σε σωλήνα εξαερισμού υπογείου, αν και παρόμοιο σχέδιο μπορεί να χρησιμοποιηθεί σε μεταλλικό σωλήνα από λέβητα στερεών καυσίμων.

Σε αυτό το βίντεο, η κατασκευή μιας συμβατικής ομπρέλας για σωλήνα.

Είστε πάντα ευπρόσδεκτοι)) Και πώς να στερεώσετε το καπάκι εξαρτάται από το υλικό του σωλήνα. Κρίνοντας από το γεγονός ότι η σάρωση είναι μόνο για τετράγωνο ή ορθογώνιο, έχετε έναν σωλήνα από τούβλα. Αν ναι, μπορείτε να στερεώσετε τον ανεμοδείκτη στους πείρους, αλλά πιο συχνά. Και όχι σε ραφή, αλλά μόνο σε τούβλο. Εάν οι άνεμοι είναι δυνατοί, μπορείτε να φτιάξετε το κάτω μέρος, το οποίο θα τοποθετηθεί στον σωλήνα, φαρδύ και να χτυπήσετε τους συνδετήρες όχι σε μία σειρά, αλλά σε μοτίβο σκακιέρας: από πάνω προς τα κάτω. Εάν δεν μαντέψατε το υλικό - καταργήστε την εγγραφή σας.

Τύποι καπακιών για την καμινάδα

Το σχήμα της καμινάδας πρέπει να αντιστοιχεί στη διατομή του σωλήνα.

Έτσι, τα καπάκια καμινάδας μπορούν να είναι:

• στρογγυλό;
• τετράγωνο;
• ορθογώνιος.

Οι κύριες επιλογές για σχέδια καμινάδας:

• καπάκι με γωνιακή στέγη.
• σπίτι με αέτωμα στέγη?
• καμινάδα με ημικυκλική οροφή.
• ένα καπάκι με μια ομπρέλα σε σχήμα κώνου.
• με μια επίπεδη ομπρέλα.

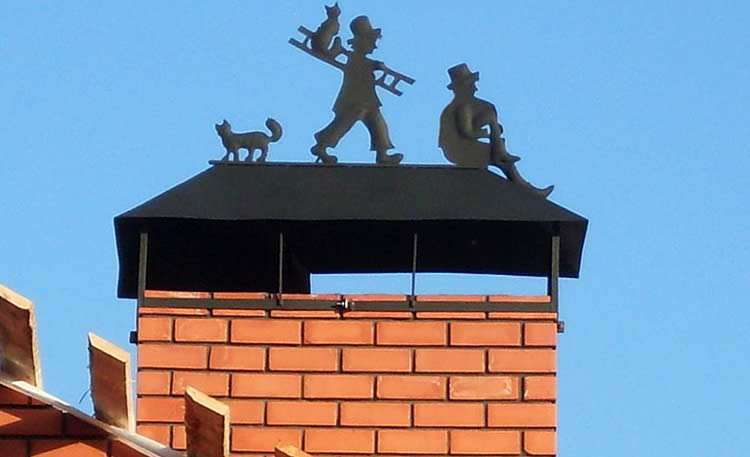

Οι καμινάδες μπορούν να εξοπλιστούν με πρόσθετα στοιχεία:

• αλεξικέραυνος?
• σφυρήλατο στολίδι?
• καιρός και ούτω καθεξής.

Εάν ο απαγωγέας σπινθήρων είναι ένα καθαρά λειτουργικό στοιχείο, τότε είναι απαραίτητη η σφυρηλάτηση με διάτρητα για να δώσει στο καπάκι μια πρωτότυπη και ελκυστική εμφάνιση. Χρησιμεύει επίσης ως προστασία από τα συντρίμμια και τα πουλιά, αλλά μια κανονική ψησταριά θα αντιμετωπίσει αυτές τις εργασίες. Ο ανεμοδείκτης όχι μόνο δείχνει την κατεύθυνση του ανέμου και λειτουργεί ως διακόσμηση - χάρη στην παρουσία του, το βύθισμα στον σωλήνα αυξάνεται.

Υλικά κατασκευής

Για την κατασκευή καπακιών καμινάδας χρησιμοποιούνται:

• λαμαρίνα γαλβανισμένο χάλυβα?
• ανοξείδωτο ατσάλι;
• χαλκός.

Οι κεφαλές σωλήνων από γαλβανισμένο χάλυβα είναι καλά ανεκτές από επιθετικές περιβαλλοντικές επιρροές, είναι πρακτικές και δεν χάνουν το χρώμα τους κάτω από τον ήλιο για μεγάλο χρονικό διάστημα. Μπορούν επιπλέον να καλυφθούν με έγχρωμο πολυμερές υλικό (πολυεστέρας).

Στην πώληση μπορείτε να βρείτε τέτοια καπάκια οποιουδήποτε χρώματος, αυτό σας επιτρέπει να επιλέξετε μια απόχρωση που θα είναι σε αρμονία με το χρώμα του σωλήνα και της οροφής. Ο ανοξείδωτος χάλυβας είναι υλικό υψηλότερης κατηγορίας, τα προϊόντα που κατασκευάζονται από αυτόν θα είναι πιο ανθεκτικά.

Ο χαλκός είναι το πιο ανθεκτικό υλικό για ένα καπάκι καμινάδας. Εάν εγκατασταθεί σωστά, μια τέτοια καμινάδα θα διαρκέσει περισσότερο από εκατό χρόνια. Τα χάλκινα καπάκια συνδυάζονται καλά με υδρορροές και άλλα στοιχεία από αυτό το μέταλλο, καθώς και με στέγη από φυσικά πλακάκια.

Με την πάροδο του χρόνου, το κεφάλι από αυτό το μέταλλο όχι μόνο δεν θα χάσει την εμφάνισή του - αντίθετα, θα καλυφθεί με μια ευγενή πατίνα.

Αυτοδημιούργητος μύκητας για τον σωλήνα

Πρώτα απ 'όλα, θα πρέπει να προετοιμάσετε αναλώσιμα και εργαλεία, συμπεριλαμβανομένων:

• ξύλινη ή λαστιχένια σφύρα.
• μεταλλικό φύλλο πάχους 10 mm.
• σημάδι;
• ψαλίδι για μεταλλοτεχνία?
• κυβερνήτης;
• μεταλλική γωνία πλάτους 50 mm και μήκος 1 μέτρο.
• ένα ζευγάρι γάντια.

Πριν ξεκινήσετε την εργασία, πρέπει να κάνετε ένα σχέδιο σε ένα φύλλο χαρτονιού και να δοκιμάσετε το τεμάχιο εργασίας.

Η ακολουθία των ενεργειών στην κατασκευή ενός μύκητα σε έναν σωλήνα εξαερισμού θα είναι η εξής:

1. Ένα ορθογώνιο συγκεκριμένου μεγέθους μετριέται σε ένα μεταλλικό φύλλο και κόβεται.
2. Για να φτιάξετε ένα κενό για ένα στρογγυλό καπάκι με κομμένη άκρη, πρέπει να κόψετε έναν κύκλο από ένα ορθογώνιο και να κόψετε μια γωνία 45 μοιρών στο κέντρο.
3. Οι άκρες της πλάκας είναι λυγισμένες με σφυρί.
4. Στο τεμάχιο εργασίας δίνεται μια κάμψη κεκλιμένου σχήματος. Για να το κάνετε αυτό, μπορείτε να χρησιμοποιήσετε τη γωνία της επιφάνειας εργασίας ή την επιφάνεια της σιδερένιας γωνίας.
5. Το τεμάχιο εργασίας συνδέεται κατά μήκος των γραμμών διπλώματος και επεξεργάζεται με σφυρί.
6. Για την εξάλειψη των σφαλμάτων σχήματος, είναι απαραίτητο να περπατήσετε το τεμάχιο εργασίας σε μια επίπεδη επιφάνεια. Τώρα το καπέλο είναι έτοιμο.
7. Για τη βάση, πρέπει επίσης να κόψετε ένα ορθογώνιο. Για να μάθετε το μήκος του, κάντε μετρήσεις από το σωλήνα και προσθέστε μερικά εφεδρικά εκατοστά. Τα άκρα του τεμαχίου κατεργάζονται με σφυρί. Δώστε στο πιάτο ένα κυλινδρικό σχήμα και συνδέστε τις άκρες.
8. Από τα υπολείμματα ενός μεταλλικού φύλλου, κατασκευάζονται 3 - 4 πόδια, διπλώνοντας τα τμήματα στη μέση. Στις άκρες τους ανοίγονται τρύπες και μετά τα πόδια λυγίζουν από κάτω.
9. Ανοίγονται τρύπες στο καπάκι σε τακτά χρονικά διαστήματα και τα πόδια στερεώνονται με πριτσίνια.
10. Δοκιμάστε το καπάκι στη βάση και χρησιμοποιήστε ένα μαρκαδόρο για να σημειώσετε τις θέσεις για τα πριτσίνια. Έχοντας ανοίξει τρύπες, στερεώστε το σχέδιο του μύκητα με πριτσίνια.

Πριν προχωρήσετε στην τελική συναρμολόγηση, είναι απαραίτητο να βεβαιωθείτε ότι το καπάκι είναι ομοιόμορφο τοποθετώντας τον κώνο στην πιο ομαλή επιφάνεια. Πριν από τη βαφή του προϊόντος, πριν από τη σύνδεση των στοιχείων, το τεμάχιο εργασίας καθαρίζεται, ασταρώνεται, επικαλύπτεται με αντιδιαβρωτικό παράγοντα. Η χρωματική σύνθεση για υπαίθριες εργασίες εφαρμόζεται σε 2 - 3 στρώσεις.

Κατασκευή DIY

Πριν φτιάξετε έναν μύκητα σε έναν σωλήνα με τα χέρια σας, πρέπει να επιλέξετε ένα μοντέλο. Για αρχάριους τεχνίτες, συνιστώνται τυποποιημένα σχέδια καπακιών.

Η εργασία θα απαιτήσει:

• φύλλα χάλυβα?
• ψαλίδι για εργασία με μεταλλικές πρώτες ύλες.
• χάρακα ή μεζούρα?
• λυγιστές φύλλων?
• δείκτες?
• φύλλα από χαρτόνι?
• εργαλείο συγκόλλησης κ.λπ.

Ο προστατευτικός μύκητας τοποθετείται σε διάφορα στάδια:

• Μετρήσεις;
• κατάρτιση ενός σχεδίου προϊόντος.
• μεταφορά δεδομένων σε μεταλλικό φύλλο.
• δημιουργία κενών.
• συνέλευση.

Η εργασία ξεκινά με τη μέτρηση των διαστάσεων της καμινάδας και την ανάπτυξη σχεδίων δομικών στοιχείων σε ένα φύλλο χαρτονιού ή χοντρό χαρτί. Είναι απαραίτητο να προσθέσετε έως και 5 mm στις τυπικές διαστάσεις για άνετη τοποθέτηση του προϊόντος στον σωλήνα.

Μετά τον έλεγχο της ακρίβειας των μετρήσεων, τα δεδομένα μεταφέρονται στο υλικό, οι γραμμές σημειώνονται με δείκτη. Μεταλλικό ψαλίδι κόβει κενά για το προϊόν.

Τα στοιχεία τοποθετούνται σε επίπεδη επιφάνεια. Ο λυγιστής φύλλων σχηματίζει διαδοχικά τις γραμμές που σημειώνονται στον καμβά, μέχρι τη γωνία που απαιτείται από το σχέδιο (μέσος όρος 90 °). Στα σημεία σύνδεσης γίνονται 3 ανοίγματα σε απόσταση περίπου 15 εκ. Τα στοιχεία στερεώνονται με πριτσίνια.

Οι βραχίονες είναι κατασκευασμένοι από μεταλλικά φύλλα. Τα στοιχεία συγκολλούνται στην ομπρέλα και την ποδιά. Οι αρμοί αντιμετωπίζονται με μεταλλικό αστάρι.

Στο τέλος, το καπάκι καλύπτεται με αντιδιαβρωτική ένωση και βάφεται σε 1-2 στρώσεις. Το σχέδιο στεγνώνει για 1,5-2 ώρες και στερεώνεται στη βάση του σωλήνα.

Master class από το Country master πώς να φτιάξετε ένα καπάκι για μια καμινάδα

Δείτε αυτό το βίντεο στο YouTube

Η αρχή της λειτουργίας του καπακιού στο σωλήνα της καμινάδας

1. Η ροή του αέρα, χτυπώντας τα τοιχώματα του άνω κυλίνδρου, τον περιβάλλει από όλες τις πλευρές.
2. Ο πίδακας αέρα, που γλιστρά πάνω από την επιφάνεια του κυλίνδρου, τυλίγεται, απορροφώντας έτσι τον καπνό που βγαίνει από τον σωλήνα.
3. Η κίνηση του αέρα μέσα στον σωλήνα γίνεται πιο έντονη, επομένως, το ρεύμα αυξάνεται.
4. Όταν οι ροές ανέμου δεν είναι σε οριζόντια θέση, αλλά σε κάθετη ή υπό γωνία, ο ανεμοδείκτης βοηθά επίσης στην αύξηση της πρόσφυσης. Τα ρεύματα ανέμου διαπερνούν τον επάνω κύλινδρο μέσα από το διάκενο και απορροφούν τον καπνό στην καμινάδα.
5. Με χαμηλό άνεμο, σχηματίζονται δίνες κάτω από το καπάκι του ανεμοδείκτη, που επιβραδύνουν την έξοδο του καπνού.

Η υψηλής ποιότητας και ικανή οργάνωση του ρεύματος στο σύστημα καμινάδας είναι, πρώτα απ 'όλα, όχι μόνο η ασφάλεια των ανθρώπων που ζουν στο σπίτι, αλλά και προϋπόθεση για τη σωστή λειτουργία του συστήματος θέρμανσης. Επομένως, αξίζει να αφιερώσετε χρόνο για να φτιάξετε και να εγκαταστήσετε μια ομπρέλα καμινάδας με τα χέρια σας. Αυτή η απλή συσκευή θα βοηθήσει όχι μόνο να οργανώσει τη σωστή λειτουργία του συστήματος θέρμανσης, αλλά και να εξαλείψει το αδύναμο ρεύμα στον σωλήνα.

Πώς να επιλέξετε

Όταν επιλέγετε μια κουκούλα εξάτμισης, πρέπει να προχωρήσετε από τις λειτουργίες για τις οποίες θα προορίζεται.

Όταν επιλέγετε μια ομπρέλα εξαερισμού, θα πρέπει να δώσετε προσοχή στα ακόλουθα χαρακτηριστικά:

1. Διαστάσεις. Για να επιλέξετε το μέγεθος, προχωρήστε από το γεγονός ότι το πλάτος είναι 10 εκατοστά μεγαλύτερο από την επιφάνεια για την οποία θα εγκατασταθεί.
2. Θερμοκρασία δωματίου. Κατά την επιλογή, αξίζει να λάβετε υπόψη τη θερμοκρασία των ατμών και των αερίων που εισέρχονται στην καμινάδα. Σε αυτό το σημείο, είναι καλύτερο να λάβετε τη συμβουλή ενός ειδικού.
3. Κατανάλωση αέρα. Αυτός ο δείκτης υπολογίζεται από τους δείκτες του όγκου του δωματίου, της ισχύος και του αριθμού των εγκατεστημένων σόμπων. Προετοιμάστε αυτά τα δεδομένα πριν τα αγοράσετε και δηλώστε τα σε έναν ειδικό.
4. Ταχύτητα και αντίσταση αέρα. Η ανταλλαγή αέρα της ομπρέλας πρέπει να είναι από 0,8 έως 1,5 μέτρα ανά δευτερόλεπτο. Εάν ο δείκτης ταχύτητας είναι χαμηλότερος, αυτό θα μειώσει σημαντικά την ποιότητα της εργασίας.

Κατά την επιλογή, δώστε προσοχή πρώτα απ 'όλα στον τύπο της ομπρέλας που χρειάζεστε (βλ. παραπάνω) και ήδη κατά την αγορά και την κατασκευή, προχωρήστε από αυτήν την παράμετρο

Μορφή και λειτουργία

Τα κύρια καθήκοντα του καλύμματος στην καμινάδα:

• Αύξηση του ρεύματος αέρα.
• Προστασία από τυχαία πτήση πτηνών στον σωλήνα.
• Συντήρηση της τοιχοποιίας της καμινάδας.
• Προστασία από χιόνι και βροχή.

Προς ενημέρωσή σας: η χρήση καπακιού αυξάνει την απόδοση της καμινάδας κατά σχεδόν 20 τοις εκατό.

Οι κορυφές διαφέρουν ως προς τη γεωμετρία των σχημάτων και των μεγεθών. Οι ποικιλίες τους οφείλονται στο στυλ της πρόσοψης του σπιτιού και στις ιδιαιτερότητες των καιρικών ιδιοτροπιών της περιοχής.

1. Ομπρέλα (κάλυμμα) - προστατεύστε το σωλήνα από τη διείσδυση της βροχής και του χιονιού. Μπορούν να κατασκευαστούν με τη μορφή ανεμοδείκτη, επίπεδου καλύμματος ή καλύμματος αέτωμα.
2. Σταγόνα - αφαιρεί την υγρασία από τα τοιχώματα του σωλήνα και σταματά την εμφάνιση παγετού.

Τα καπάκια είναι κατασκευασμένα από υλικά που είναι ανθεκτικά στις καταστροφικές συνέπειες των καιρικών φαινομένων. Αυτό το προϊόν είναι στερεωμένο σε πολύ δυσπρόσιτο μέρος, επομένως είναι καλύτερο να μην εξοικονομήσετε χρήματα και να αγοράσετε ανοξείδωτο χάλυβα ή φύλλο χαλκού.

Μερικά χαρακτηριστικά της χρήσης καπακιών:

• Ο εκτροπέας σε σχήμα ημικυκλίου είναι πιο κατάλληλος για ευρωπαϊκό σχεδιασμό.
• Μια ομπρέλα με επίπεδη κορυφή θα φαίνεται οργανικά σε ένα αρ νουβό εξοχικό σπίτι.
• Ένας ανεμοδείκτης με εγκατεστημένο ανεμοδείκτη μπορεί να είναι εξοπλισμένος με αποσβεστήρα που θα κάνει τον σωλήνα να λειτουργεί αποτελεσματικά ακόμη και απουσία ανέμου.
• Το πτερύγιο με αέτωμα προάγει τον έντονο αερισμό.
• Τα καπάκια με κινητή οροφή διευκολύνουν τον καθαρισμό της καμινάδας.

Τοποθέτηση προστατευτικής ποδιάς γύρω από τον σωλήνα

Για να διασφαλιστεί ότι η διασταύρωση του καταστρώματος οροφής με το σύστημα καμινάδας είναι αεροστεγής, τοποθετείται μια ποδιά στην κλίση της οροφής. Αντίθετα, εγκαθίστανται δύο: εσωτερική και εξωτερική. Το εσωτερικό βρίσκεται κάτω από το κατάστρωμα της οροφής φινιρίσματος και το εξωτερικό είναι πάνω. Απαιτείται μισθός στεγανοποίησης για να μην μπαίνει το λιωμένο νερό στη σοφίτα και στο σπίτι.

Απαιτείται λαμαρίνα με ύψος 40-45 εκ. Είναι κατάλληλη μια εύκαμπτη ταινία μολύβδου ή αλουμινίου που κόβεται εύκολα με ψαλίδι για μέταλλο. Στον σωλήνα σε ύψος 20 - 25 cm από τα δοκάρια, σημειώνεται μια γραμμή και στις τέσσερις πλευρές, η οποία θα είναι παράλληλη με τα δοκάρια. Ένα στροβοσκόπιο βάθους 1,5 cm τοποθετείται κατά μήκος αυτής της γραμμής σε όλη την περίμετρο. Μπορεί να πριονιστεί με ένα μύλο, στη συνέχεια να πλυθεί με ένα πριόνι ή να φυσήξει το πριονίδι.

Η διάταξη μιας μεταλλικής ποδιάς ξεκινά με το κάτω τοίχωμα του σωλήνα. Πάρτε ένα κομμάτι φύλλου 15 cm μεγαλύτερο από το πλάτος του τοιχώματος του σωλήνα. Για να μπείτε στην πύλη, λυγίστε το φύλλο κατά μήκος της άκρης κατά 1 cm υπό γωνία 90º προς τη μία πλευρά και μετά από 20 - 25 cm λυγίστε το υπόλοιπο υπό γωνία 90º προς την άλλη πλευρά, χρησιμοποιήστε τα υπόλοιπα 20 cm για επικάλυψη κάτω από κάλυμμα στέγης. Έτσι, θα αποκλειστεί η διαρροή. Κάντε αυτό και στις τέσσερις πλευρές. Γεμίστε τις άκρες των πρόσθετων στοιχείων που έχουν εισαχθεί στο στροβοσκόπιο με ανθεκτικό στη θερμότητα στεγανωτικό.

Αφού τοποθετηθεί το φινίρισμα της οροφής, μπορείτε να εξοπλίσετε την εξωτερική ποδιά. Είναι πιο απαραίτητο ως αισθητικό στοιχείο. Ως εκ τούτου, επιλέγεται ένα υλικό για αυτό που θα είναι σε αρμονία με την οροφή. Τα προϊόντα έλασης με επίστρωση πολυμερούς παραλαμβάνονται εύκολα τόσο σε χρώμα όσο και σε ποιότητα. Μια ποδιά για μια στρογγυλή καμινάδα μπορεί να αγοραστεί στο κατάστημα, μπορεί να είναι μεταλλική με ρυθμιζόμενα μεγέθη και σιλικόνη (λάστιχο), η οποία ρυθμίζεται εύκολα λόγω της ελαστικότητας του υλικού. Η χειροκίνητη κατασκευή μιας διόδου οροφής είναι ακόμα πιο εύκολη από την κατασκευή ενός καπακιού καμινάδας.

Μια τέτοια δομή μπορεί να συνδεθεί μόνο στο σύστημα οροφής. αφού η συρρίκνωση στο σπίτι μπορεί να παίξει ένα σκληρό αστείο και να απενεργοποιήσει πρόωρα είτε τον σωλήνα είτε την ποδιά. Είναι απαραίτητο να βάλετε ένα κολάρο με ελαστικό ανθεκτικό στη θερμότητα τοποθέτηση σε σωλήνα.

Πτερύγια για σωλήνα καμινάδας Πώς και από τι να φτιάξετε ομπρέλες στους σωλήνες της καμινάδας Κεφαλίδα στην καμινάδα Εγκατάσταση της καμινάδας στην οροφή

Πώς να επιλέξετε ένα καπάκι

Τις περισσότερες φορές, για σωλήνες από τούβλα, χρησιμοποιούνται κεφαλές με κεκλιμένη οροφή και για στρογγυλούς σωλήνες - καμινάδες με ομπρέλες σε σχήμα κώνου

Ωστόσο, αξίζει να δώσετε προσοχή σε άλλες επιλογές. Για παράδειγμα, ένα καπάκι με αέτωμα προστατεύει καλύτερα από το χιόνι

ΣΠΟΥΔΑΙΟΣ!

Το σχήμα του καπακιού της καμινάδας δεν είναι τόσο σημαντικό. Προκειμένου να εκπληρώσει πλήρως τις λειτουργίες του, το κύριο πράγμα είναι να επιλέξετε το σωστό μέγεθος για αυτό. Οι προεξοχές της ομπρέλας πρέπει να προεξέχουν αρκετά εκατοστά από όλες τις πλευρές πέρα ​​από την εξωτερική περίμετρο του σωλήνα.

Εάν θέλετε να διασφαλίσετε ότι φύλλα και άλλα υπολείμματα, καθώς και πουλιά, δεν μπαίνουν στον σωλήνα, πρέπει να επιλέξετε ένα καπάκι με πλέγμα που βρίσκεται κάτω από την ομπρέλα. Ο ρόλος του πλέγματος μπορεί να εκτελεστεί με καλλιτεχνική σφυρηλάτηση, τέτοιες κεφαλές όχι μόνο αντιμετωπίζουν τα καθήκοντα που τους έχουν ανατεθεί, αλλά έχουν και υπέροχη εμφάνιση.

• Οι βαμμένες καμινάδες δεν είναι κατάλληλες για σωλήνες ξυλόσομπας, καθώς το χρώμα από αυτές καίγεται γρήγορα.
• Οι κεφαλές με διπλά σφραγισμένα καπάκια είναι πιο ανεκτικές στον ζεστό αέρα, ενώ τα μοντέλα διπλού ορόφου επιτρέπουν καλύτερη ροή αέρα.
• Μια κουκούλα με εκτροπέα θα παρέχει το καλύτερο ρεύμα και έτσι θα αυξήσει την απόδοση θέρμανσης.
• Εάν τοποθετήσετε μια άκρη με ένα αρθρωτό κάλυμμα στον σωλήνα, θα είναι εύκολο να καθαριστεί.

Όταν επιλέγετε ένα καπάκι, πρέπει να βρείτε ένα μοντέλο που όχι μόνο να φαίνεται καλό, αλλά και να συνδυάζεται αρμονικά με τα υπόλοιπα στοιχεία της οροφής και του σπιτιού γενικότερα και να ταιριάζει καλά στο εξωτερικό του κτιρίου.

Τύποι διαφορετικών καπακιών

Τα κτίρια με έντονη μοντέρνα εμφάνιση είναι κατάλληλα για καπάκια με επίπεδη στέγη και για τα περισσότερα τυπικά «κλασικά» πλινθόκτιστα σπίτια, ένα καπάκι με τετράρριχτη, αέτωμα ή ημικυκλική κορυφή είναι η καλύτερη επιλογή.

Για να επιλέξετε σωστά το μέγεθος της ομπρέλας του καπακιού για έναν σωλήνα από τούβλα, πρέπει να μετρήσετε το μήκος και το πλάτος του. Εάν υπάρχει προέκταση στο πάνω μέρος της καμινάδας, πρέπει να την καλύπτει και η ομπρέλα, πράγμα που σημαίνει ότι είναι απαραίτητο να εστιάσετε στις διαστάσεις της εξωτερικής περιμέτρου μιας τέτοιας προέκτασης. Η βάση του καπακιού πρέπει να τοποθετείται στην καμινάδα εύκολα, αλλά ταυτόχρονα να κάθεται σφιχτά, για να βρεθούν οι απαραίτητες διαστάσεις των μακριών και κοντών πλευρών του, πρέπει να προστεθούν 4-5 mm στο μήκος και το πλάτος του ο σωλήνας.

Εγκατάσταση του εκτροπέα

Η αποτελεσματικότητά του έχει αποδειχθεί από πολλούς ιδιοκτήτες σπιτιών και εξοχικών σπιτιών που έχουν χρησιμοποιήσει αυτό το μοντέλο. Παρά το γεγονός ότι η τιμή τέτοιων προϊόντων μπορεί να φτάσει έως και τα 140 $ για τυπικά σχέδια, η ζήτηση για αυτά παραμένει σταθερή.

Για να μην πληρώσετε υπερβολικά, μπορείτε να κατασκευάσετε ανεξάρτητα την περιγραφόμενη συσκευή. Η όλη διαδικασία δεν θα διαρκέσει περισσότερο από 3 ώρες. Όλα εξαρτώνται από τις ικανότητες του συλλέκτη. Στο πρώτο στάδιο, δημιουργείται ένα σχέδιο, μετά το οποίο γίνονται κενά. Ακολουθεί η συναρμολόγηση της συσκευής και η τοποθέτησή της στην καμινάδα, ακολουθούμενη από στερέωση.

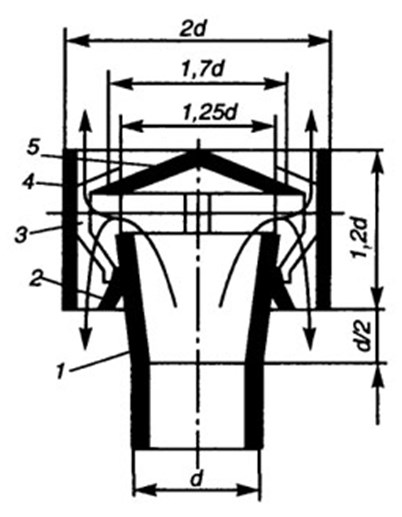

Πριν σχεδιάσετε τα σχέδια, θα πρέπει να υπολογίσετε τη διάμετρο του σωλήνα εξόδου και τη διάμετρο του καπακιού

Είναι επίσης σημαντικό να μετρήσετε το ύψος του ίδιου του εκτροπέα. Για να αποφύγετε λάθη σε αυτό το σημείο, οι ειδικοί τύποι θα σας βοηθήσουν:

• ύψος=1,6-1,7 x διάμετρος;
• πλάτος διαχύτη=1,2−1,3 x διάμετρος;
• πλάτος καπακιού=1,7−1,9 x διάμετρος.

Αφού σχεδιάσετε το περίγραμμα των κενών σε χαρτί, μπορείτε να προχωρήσετε στη δημιουργία κενών από μέταλλο. Είναι προτιμότερο να παίρνετε ανοξείδωτο ή γαλβανισμένο χάλυβα, το πάχος του οποίου κυμαίνεται από 0,5 έως 1 mm.

Αφού προετοιμάσετε το σχέδιο για μέταλλο, μπορείτε να προχωρήσετε στο στάδιο συναρμολόγησης του προϊόντος. Αυτό θα απαιτήσει τρυπάνι, πριτσίνι ή συγκόλληση. Εάν προτιμάται η τελευταία επιλογή, πρέπει να ληφθεί μέγιστη προσοχή ώστε να μην καεί το τμήμα του εκτροπέα.

Το καπάκι στερεώνεται στη βάση με πόδια, τα οποία σχεδιάζονται με τον ίδιο τρόπο σε χαρτί και στη συνέχεια κόβονται από ένα φύλλο ανοξείδωτου χάλυβα. Όταν ολοκληρωθούν όλα αυτά τα στάδια, απομένει μόνο η πιο κρίσιμη στιγμή - εγκατάσταση στην καμινάδα.

Ανοίξτε τρύπες στο σωλήνα για να στερεώσετε τον εκτροπέα. Τα πριτσίνια είναι σταθερά. Μετά από αυτό, είναι απαραίτητο να ελέγξετε εάν η εγκατεστημένη συσκευή έχει κλίση σε διαφορετικές κατευθύνσεις. Η τοποθέτηση του σφιγκτήρα θα απαιτηθεί εάν ο εκτροπέας είναι χαλαρός. Εάν ο σωλήνας δεν είναι κατασκευασμένος από τούβλο, αυτή η επιλογή θα σας φανεί χρήσιμη. Αν μιλάμε για κεραμικό σωλήνα, τότε θα πρέπει να χρησιμοποιήσετε ειδικούς προσαρμογείς.

Ευρωπαϊκό καπάκι

Αυτό το μοντέλο είναι περισσότερο σχεδιασμένο για να αποτρέπει το σχηματισμό συμπυκνωμάτων και έχει στρογγυλεμένη εμφάνιση. Αυτός ο τύπος καμινάδας μπορεί να κατασκευαστεί ανεξάρτητα χρησιμοποιώντας χαλύβδινο φύλλο και χειροποίητες βάσεις.

Πώς να φτιάξετε ένα ευρωπαϊκό καπάκι:

Παίρνουν ένα τυπικό μεταλλικό φύλλο και το λυγίζουν προσεκτικά γύρω από τον σωλήνα, μπορείτε απευθείας κατά μήκος του περιγράμματος της καμινάδας.
Ξαναφτιάχνουν τα κουτάλια για τα οποία το καπάκι θα κρατήσει απευθείας στο σωλήνα. Είναι καλύτερο να το κάνετε αυτό με ένα ειδικό μηχάνημα ή να ρωτήσετε έναν γνωστό συγκολλητή

Μπορείτε επίσης να κάνετε εγκάρσιες τομές που δεν φτάνουν μέχρι το τέλος και να λυγίσετε προσεκτικά τις λωρίδες με πένσα.
Αυτές οι περικοπές δεν χρειάζεται να είναι εγκάρσιες.Επιτρέπεται η χρήση διαμήκων λωρίδων εάν το κομμάτι μετάλλου είναι αρκετά μακρύ

Ένα ορθογώνιο κόβεται κατά μήκος των άκρων και οι ουρές αφήνονται στο κέντρο. Μετά από αυτό, το φύλλο διπλώνεται σε σχήμα ημικυκλίου και οι ουρές πιέζονται με σφιγκτήρα.
Λυγίστε απαλά τα πόδια.

Επιτρέπεται η χρήση ενός συμβατικού σφιγκτήρα καμινάδας για την τοποθέτηση ενός τέτοιου πώματος στον σωλήνα.

Για να φτιάξετε ένα ευρωπαϊκό καπάκι, χρειάζεστε μόνο ένα κομμάτι λαμαρίνας και έναν δίσκο μύλου.

Κατασκευή προσωπίδας

Μπορείτε να φτιάξετε ένα καπάκι στον σωλήνα της καμινάδας με τα χέρια σας

Τα σχέδια θα σας βοηθήσουν να πλοηγηθείτε σε αυτό, αλλά είναι σημαντικό να συμμορφώνεστε με όλες τις παραμέτρους που υποδεικνύονται σε αυτό. Πρώτα απ 'όλα, πρέπει να προσδιορίσετε τις εξωτερικές διαστάσεις του κεφαλιού

Εδώ θα επισκευαστεί μια ομπρέλα. Μετά από αυτό, πρέπει να σχεδιάσετε ένα σκίτσο που να απεικονίζει το μελλοντικό σχέδιο. Για να το κάνετε σωστά, πρέπει να λάβετε υπόψη τα ακόλουθα σημεία:

• η διάμετρος του προϊόντος πρέπει να είναι 10 cm μεγαλύτερη από τις διαστάσεις του σωλήνα έτσι ώστε οι άκρες να προεξέχουν από όλες τις πλευρές έως και 50 mm.
• οι γωνίες κλίσης πρέπει να ποικίλλουν από 30 έως 45 μοίρες.
• από την κοπή της καμινάδας μέχρι τον μύκητα, το ελάχιστο ύψος πρέπει να είναι 100 mm.

Η ομπρέλα είναι η παραδοσιακή λύση. Υπάρχουν και άλλες επιλογές σχεδίασης:

• περιστρεφόμενος ανεμοδείκτης.
• εκτροπέας.

Το τελευταίο καθιστά δυνατή την αύξηση της πρόσφυσης μέσω της πίεσης του ανέμου. Χάρη σε αυτόν δημιουργείται ένα κενό στο κυλινδρικό σώμα, όπου περνά το κανάλι καπνού. Σε ήρεμο καιρό, αυτή η συσκευή διατηρεί όλες τις θετικές της ιδιότητες. Ταυτόχρονα, μειώνει τη δύναμη έλξης στον σωλήνα, λόγω της οποίας σχηματίζεται αυξημένη αντίσταση στην έξοδο των προϊόντων καύσης.

Ένας μετεωρολογικός ανεμοδείκτης ημικυλινδρικού σχήματος αποκαλείται συχνά από τους ανθρώπους «συκοφάντης», καθώς γυρίζει με τον άνεμο. Τοποθετείται σε ειδικό ρουλεμάν και αποτελείται από πολλά εξαρτήματα. Αυτή είναι μια από τις καλύτερες επιλογές, αλλά υπάρχουν αμφιβολίες σχετικά με την αξιοπιστία του ρουλεμάν και η τιμή ενός τέτοιου σχεδίου είναι υψηλή. Είναι ιδιαίτερα καλό να τοποθετήσετε ένα τέτοιο μοντέλο σε μια στρογγυλή καμινάδα, καθώς προστατεύει το στόμιο αυτής της συσκευής από ατμοσφαιρικές κατακρημνίσεις και φύσημα.

Για να φτιάξετε μια καμινάδα στο γείσο με τα χέρια σας, είναι καλύτερο να χρησιμοποιήσετε βαμμένο ή γαλβανισμένο μέταλλο, το πάχος του οποίου δεν είναι μικρότερο από 0,5 mm.
