Συσκευή, επιλογή, αρχή λειτουργίας και εγκατάσταση καλωδίου θέρμανσης για σωλήνες

Χαρακτηριστικά της επιλογής του αυτοματισμού ελέγχου

Η ηλεκτρική εγκατάσταση έχει διάφορους τύπους. Η επιλογή ενός σχεδίου σύνδεσης μέσω ενός αυτόματου τύπου ελεγκτή υγρασίας και θερμοκρασίας είναι πιο δικαιολογημένη. Το σύστημα αποδεικνύεται ότι είναι πλήρως αυτοματοποιημένο χάρη στους αισθητήρες υγρασίας που είναι εγκατεστημένοι σε εκείνα τα σημεία στην οροφή όπου συσσωρεύεται συχνότερα το χιόνι και ο λιωμένος πάγος. Η μονάδα αυτόματου ελέγχου και τα αυτορυθμιζόμενα καλώδια έχουν ως αποτέλεσμα υψηλή απόδοση του συστήματος και εξοικονόμηση ενέργειας. Μπορεί να συνδεθεί μέσω αισθητήρα αέρα ή θερμοστάτη. Ένα τέτοιο σύστημα χρησιμοποιεί μόνο μία παράμετρο στην εργασία του - τη θερμοκρασία του αέρα. Και η πιθανότητα σχηματισμού πάγου δεν λαμβάνεται πλέον υπόψη. Η χειροκίνητη σύνδεση είναι ο φθηνότερος τρόπος, αλλά απαιτεί συνεχή προσοχή και παρακολούθηση των καιρικών συνθηκών.

Η θέρμανση στέγης και υδρορροής είναι μια σχετικά φθηνή και υψηλής ποιότητας επιλογή για την προστασία ενός κτιρίου σε δύσκολες κλιματολογικές συνθήκες και εποχιακές καιρικές αλλαγές.

Γιατί συσσωρεύεται πάγος

Οι αιτίες του σχηματισμού πάγου σχετίζονται με εξωτερικούς και εσωτερικούς παράγοντες:

• Συχνές αλλαγές θερμοκρασίας. Αυτό οδηγεί στο γεγονός ότι το στρώμα του χιονιού που ήδη βρισκόταν θα μπορούσε να λιώσει, αφού έπεσε η θερμοκρασία, πάγωσε και καλύφθηκε από το επόμενο.
• Μη συμμόρφωση με τη γωνία κλίσης της οροφής. Θα πρέπει να υπολογίζεται σύμφωνα με τα κλιματικά χαρακτηριστικά μιας συγκεκριμένης περιοχής.
• Ακαθαρισμένα κανάλια αποχέτευσης. Το φθινόπωρο, οι υδρορροές μπορούσαν να καλυφθούν με φύλλα. Φράζει τις τρύπες, γεγονός που εμποδίζει την εκροή νερού.
• Ανεπαρκής μόνωση του χώρου της σοφίτας.
• Η παρουσία μιας σοφίτας. Όταν χρησιμοποιείτε τη σοφίτα ως χώρο διαβίωσης, απελευθερώνεται ατμός, επιπλέον, αυτό οδηγεί σε αύξηση της θερμοκρασίας του δαπέδου. Αυτό κάνει το χιόνι να λιώσει και το νερό να παγώσει στο κρύο.
• Ακανόνιστος καθαρισμός στέγης.

Τι απειλεί το πάγωμα των αποχετεύσεων

Το σύστημα θέρμανσης υδρορροής συνήθως εγκαθίσταται σε συνδυασμό με τη θέρμανση ορισμένων τμημάτων της οροφής. Αυτός ο τύπος συσκευής έχει τις ακόλουθες εργασίες:

• Απομάκρυνση παγετώνων και παγωμένων εισροών στην ταράτσα.
• Πρόληψη σήψης οροφής λόγω συσσώρευσης υγρασίας.
• Απελευθέρωση οπών από συμφόρηση για τη διέλευση υγρού.
• Πρόληψη ξαφνικών αλλαγών στη θερμοκρασία, που μπορεί να βλάψουν ορισμένα υλικά.
• Μείωση του βάρους του υπερκείμενου στρώματος ιζήματος για μείωση του φορτίου.
• Επέκταση της διάρκειας ζωής του δαπέδου και ολόκληρου του συστήματος ζευκτών.
• Αυτοματισμός καθαρισμού οροφής.

Τοποθετείται συνήθως μαζί με θέρμανση οροφής

Χαρακτηριστικά της θέρμανσης υδρορροών στο σπίτι

Η θέρμανση της στέγης και των υδρορροών εξαρτάται από πολλούς παράγοντες, οι οποίοι περιλαμβάνουν:

• τύπος ηλεκτρικού καλωδίου?
• τύπος στέγης
• κλιματολογικές συνθήκες της περιοχής.

Θα μιλήσουμε για τους τύπους καλωδίων θέρμανσης λίγο αργότερα, τώρα θα προσδιορίσουμε ποιοι κύριοι τύποι στέγης υπάρχουν και πώς αυτό μπορεί να επηρεάσει την εγκατάσταση ενός συστήματος αντιπαγοποίησης.

Η δομή του καλωδίου για τη θέρμανση της αποχέτευσης.

Μια ζεστή οροφή χαρακτηρίζεται από έλλειψη μόνωσης, η οποία προκαλεί το σχηματισμό ανάπτυξης πάγου. Τέτοιες στέγες λιώνουν το χιόνι ακόμη και σε θερμοκρασίες κάτω από το μηδέν, μετά από τις οποίες το νερό ρέει μέχρι το κρύο άκρο και παγώνει. Αυτός είναι ο λόγος για τον οποίο για αυτόν τον τύπο στέγης είναι απαραίτητη η πρόσθετη τοποθέτηση τμημάτων θέρμανσης κατά μήκος της ίδιας της άκρης με βρόχους. Το πλάτος τέτοιων βρόχων είναι από τριάντα έως πενήντα εκατοστά, η ειδική ισχύς του συστήματος κυμαίνεται από διακόσια έως διακόσια πενήντα βατ ανά τετραγωνικό μέτρο.

Η θέρμανση μιας κρύας στέγης και των υδρορροών είναι κάπως διαφορετική. Αυτές οι στέγες είναι καλά μονωμένες και συχνά διαθέτουν καλά αεριζόμενο χώρο σοφίτας.Για τέτοιες στέγες, εγκαθίσταται μόνο θέρμανση αποχετεύσεων με γραμμική ισχύ είκοσι έως τριάντα watt ανά μέτρο, ενώ η ισχύς θα πρέπει να αυξάνεται σταδιακά σε εξήντα έως εβδομήντα Watt παράλληλα με αύξηση του μήκους της αποχέτευσης. Όλα τα καλώδια πρέπει να είναι εξοπλισμένα με ειδική προστατευτική διάταξη για αποσύνδεση.

Επίσης, ένα χαρακτηριστικό των συστημάτων υδρορροών θέρμανσης και στέγης είναι ο προσεκτικός σχεδιασμός του μήκους και της θέσης των καλωδίων, η δυνατότητα τοποθέτησης του συστήματος με τα χέρια σας. Αυτό λαμβάνει υπόψη το μήκος της κοιλάδας, όλα τα μέρη του συστήματος, τα πλάνα λειτουργίας των downpipes, τον απαιτούμενο αριθμό τους. Για εκατόν - εκατόν πενήντα χιλιοστά της υδρορροής, χρειάζονται περίπου τριάντα - εξήντα watt ισχύος ανά γραμμικό μέτρο, για μια υδρορροή πλάτους εκατόν πενήντα χιλιοστών, η υπολογιζόμενη ισχύς υπό τυπικές καιρικές συνθήκες είναι διακόσια watt ανά τετραγωνικό μέτρο.

Τύποι καλωδίων για υδρορροές

Για τη θέρμανση της οροφής, χρησιμοποιούνται διάφοροι τύποι καλωδίων, τα οποία μπορούν να τοποθετηθούν με τα χέρια σας μετά τον υπολογισμό του συστήματος και των τμημάτων. Χρησιμοποιούνται δύο τύποι καλωδίων: ωμικό και αυτορυθμιζόμενο.

Ένα καλώδιο αντίστασης έχει χαμηλότερο κόστος και διαθεσιμότητα, η αρχή λειτουργίας του είναι η εξής: ένας αγώγιμος μεταλλικός πυρήνας θερμαίνεται λόγω της εσωτερικής αντίστασης που παρέχεται στο ηλεκτρικό ρεύμα. Η θέρμανση των υδρορροών με αυτή τη μέθοδο είναι αρκετά απλή, η λειτουργία του συστήματος δεν είναι περίπλοκη και δαπανηρή. Μεταξύ των πλεονεκτημάτων πρέπει να σημειωθεί:

• χαμηλό κόστος;
• έλλειψη ρευμάτων εκκίνησης κατά την εκκίνηση.
• παρουσία σταθερής ισχύος.

Αν και το τελευταίο χαρακτηριστικό μπορεί να είναι ένα σοβαρό μειονέκτημα, καθώς η ανάγκη για θερμότητα είναι συγκεκριμένη για διαφορετικές περιοχές, ορισμένες από αυτές μπορεί να υπερθερμανθούν, ενώ άλλες απλώς δεν έχουν αρκετή θερμότητα.

Η εγκατάσταση του συστήματος "Φτιάξτο μόνος σου" με καλώδια αντίστασης είναι απλή, το καλώδιο μπορεί να τοποθετηθεί κατά μήκος υδρορροών και σωλήνων ή να τυλιχτεί γύρω τους.

Μια πιο προτιμώμενη επιλογή είναι η τοποθέτηση ενός καλωδίου ζωνικής αντίστασης, το οποίο έχει ένα ειδικό νήμα θέρμανσης nichrome. Ταυτόχρονα, η γραμμική ισχύς του καλωδίου δεν εξαρτάται από το μήκος, μπορεί ακόμη και να κοπεί εάν είναι απαραίτητο.

Η θέρμανση των αποχετεύσεων με αυτορυθμιζόμενο ηλεκτρικό καλώδιο είναι πιο αξιόπιστη, αλλά η τιμή του συστήματος είναι πολύ υψηλότερη και το ίδιο το καλώδιο έχει περιορισμένη διάρκεια ζωής λόγω της σταδιακής γήρανσης μιας ειδικής αυτορυθμιζόμενης μήτρας θέρμανσης. Το πλεονέκτημα ενός τέτοιου συστήματος για τη θέρμανση των υδρορροών είναι ότι το καλώδιο που τοποθετείται μπορεί να αλλάξει την αντίστασή του, δηλαδή η θερμότητα που παράγεται αντιστοιχεί ακριβώς στο επίπεδο που χρειάζεται αυτή τη στιγμή.

Πιστεύεται ότι η τοποθέτηση συστημάτων αυτορρύθμισης είναι πιο οικονομική στη χρήση, απλή και αξιόπιστη. Επομένως, μπορείτε να εξετάσετε το κόστος τέτοιων συστημάτων από διαφορετικούς κατασκευαστές και να επιλέξετε την επιλογή που ταιριάζει καλύτερα στον προϋπολογισμό σας.

Μοιραστείτε αυτό το χρήσιμο άρθρο:

Θέρμανση υδρορροών και υδρορροών

Ο κύριος λόγος για τη μη λειτουργικότητα του συστήματος αποχέτευσης του κτιρίου κατά την κρύα περίοδο είναι η συσσώρευση πάγου στις υδρορροές και τους αγωγούς.

Εάν η οροφή είναι κρύα, δηλαδή δεν έχει μεγάλες απώλειες θερμότητας και δεν λιώνει το χιόνι στην ίδια την οροφή, τότε αρκεί η τοποθέτηση του καλωδίου θέρμανσης στις υδρορροές και τους σωλήνες για να λυθεί το πρόβλημα του παγώματος.

Επιλογή καλωδίου

Η γραμμική ισχύς επιλέγεται με βάση τη διάμετρο των σωλήνων και το πλάτος των υδρορροών. Μικρότερης σημασίας είναι το υλικό του συστήματος αποχέτευσης - το πλαστικό ζεσταίνεται λίγο χειρότερα από το μέταλλο - χρειάζεται περισσότερη ισχύς. Ο Πίνακας Νο. 1 δείχνει τις μέσες τιμές. Για δύσκολες συνθήκες - υψόμετρο, φορτίο ανέμου - η ισχύς πρέπει να αυξηθεί, εάν υπάρχει λίγος πάγος, τότε η ισχύς μπορεί να μειωθεί.

Πίνακας Νο. 1: Επιλογή καλωδίου θέρμανσης για θέρμανση υδρορροών και αποχετεύσεων

Διάμετρος σωλήνα/ Πλάτος υδρορροής	λιγότερο από 100 mm	120-150 χλστ	150-160 χλστ	200 χλστ
Απαιτείται γραμμικό ισχύς ανά περιοχή	30-40 W/m	50-60 W/m	60-100 W/m	80-120 W/m
Καλώδια θέρμανσης Χ αριθμός νημάτων	Raychem GM2-X x 1 HeatTrace GT-2 x 1 Nelson SLT2 x 1 Nexans DeFrost Pipe 20 x 1	Raychem GM2-X-C x 1 Nelson LT-28-jt x 1 Nelson CLTR-28-JT x 1 Nexans DeFrost Pipe 30 x 1 FreezStop 25K x 1	GM2-X-C x 1 LT-210-jt x 1 Σωλήνας DeFrost 30 x 1 FreezStop 25K x 2	GM2-X-C x 2 LT-28-jt x 2 LT-210-jt x 2 Σωλήνας DeFrost 30 x 2 FreezStop 25K x 2

Το καλώδιο αντίστασης πρέπει να χρησιμοποιείται με προσοχή σε αυτές τις περιοχές καθώς σε αντίθεση με το αυτορυθμιζόμενο, δεν είναι ανθεκτικό στην τοπική υπερθέρμανση

Και οι υδρορροές και οι υδρορροές είναι ακριβώς εκείνες οι περιοχές όπου συσσωρεύονται φυλλώματα και βρωμιές.

Είναι επίσης πιο κερδοφόρο να χρησιμοποιήσετε ένα αυτορυθμιζόμενο καλώδιο επειδή κατά την εγκατάσταση μέσα στον αγωγό αποχέτευσης εξοικονομεί πολλή ενέργεια όταν στεγνώσει.

Και τώρα θα αναλύσουμε λεπτομερώς την εγκατάσταση ενός καλωδίου θέρμανσης σε διάφορα σημεία του συστήματος αποχέτευσης του κτιρίου:

Καταρροές

Σε κάθε downpipe υπάρχει πάντα μια ανοδική ροή αέρα. Στην πραγματικότητα, ο σωλήνας αποχέτευσης λειτουργεί σαν φυσητήρας. Κατά την εγκατάσταση ενός καλωδίου θέρμανσης μέσα στην αποχέτευση, η ροή του αέρα αυξάνεται ακόμη και ελαφρώς. Επομένως, είναι απαραίτητο να πραγματοποιηθεί ενίσχυση, δηλαδή, να τοποθετηθούν πρόσθετοι βρόχοι στο σημάδι και γύρω από τη χοάνη εισαγωγής νερού. Έτσι, αποδεικνύεται ότι για κάθε σωλήνα αποχέτευσης θα απαιτηθούν επιπλέον 1,5-2 m καλωδίου θέρμανσης.

Εάν μελετήσετε τις οδηγίες των κατασκευαστών, λένε ότι εάν το ύψος της αποχέτευσης είναι μικρότερο από 4 m, τότε το καλώδιο μπορεί να χαμηλώσει μέσα σε αυτό χωρίς πρόσθετες συσκευές. Ωστόσο, η εμπειρία μας δείχνει ότι για να αυξηθεί η διάρκεια ζωής ενός καλωδίου θέρμανσης, είναι απαραίτητο να το στερεώσετε σε ένα καλώδιο έτσι ώστε το μηχανικό φορτίο να μην μεταφέρεται από το ίδιο το καλώδιο, αλλά από το καλώδιο. Είναι επίσης επιθυμητό να προστατεύεται το καλώδιο στο σημείο εξόδου από τον σωλήνα με μεταλλική επένδυση.

Εσωτερικές υδρορροές

Στην περίπτωση των εσωτερικών σωλήνων, αποδεικνύεται ότι το μεγαλύτερο μέρος του αγωγού βρίσκεται σε ένα ζεστό δωμάτιο. Επομένως, στις περισσότερες περιπτώσεις, αρκεί να θερμάνετε το πάνω μέρος του σωλήνα, δηλ. χαμηλώστε το καλώδιο θέρμανσης από πάνω μέχρι την οροφή, σε βάθος 0,8-1,5 m, και επιπλέον θερμάνετε μια μικρή περιοχή γύρω από τη χοάνη. Είναι βολικό να το κάνετε συνδέοντας το καλώδιο σε μεταλλικό πλέγμα. Το αδύνατο σημείο είναι και η έξοδος από τον σωλήνα (λειτουργεί σαν φυσητήρας). Σε αυτή την περίπτωση, το τροφοδοτικό τροφοδοτείται από κάτω: το καλώδιο θέρμανσης εισάγεται στον σωλήνα μέσω ενός σφιγκτήρα με ένα στυπιοθλίπτη. Είναι αλήθεια ότι η τροφοδοσία ρεύματος από κάτω και πάνω στον ίδιο σωλήνα είναι αρκετά εντατική, γεγονός που σε ορισμένες περιπτώσεις (ύψος μικρότερο από 8 m) μπορεί να αναιρέσει την εξοικονόμηση στο βίντεο του καλωδίου θέρμανσης.

Κρεμαστά λούκια

Στα οριζόντια τμήματα του συστήματος αποχέτευσης του κτιρίου, το καλώδιο θέρμανσης στερεώνεται κάθε 0,3-0,5 m χρησιμοποιώντας κομμάτια ταινίας στερέωσης. Η ίδια η ταινία στερεώνεται στην υδρορροή χρησιμοποιώντας πριτσίνια (σε μεταλλική υδρορροή) ή βίδες με αυτοκόλλητη βίδα (πλαστική υδρορροή). Η ισχύς του καλωδίου επιλέγεται σύμφωνα με τον πίνακα Νο. 1. Εάν υπάρχει μετεωρολογικός σταθμός, ο αισθητήρας υγρασίας είναι επίσης εγκατεστημένος στην υδρορροή.

Επικλινείς υδρορροές

Διακλάδωση

Προκειμένου να απλοποιηθεί το υποσύστημα τροφοδοσίας με μεγάλο αριθμό υδρορροών και σωλήνων αποχέτευσης, χρησιμοποιούνται κόμβοι διακλάδωσης:

Αυτό είναι ενδιαφέρον: Φτιάξτο μόνος σου θάλαμος ποιμενικού σκύλου - σχέδια και διαστάσεις του κλουβί, πώς να το κάνεις;

Επιλογή κατασκευαστή καλωδίων θέρμανσης

Για να εξασφαλιστεί η μέγιστη λειτουργικότητα και αξιοπιστία των ακριβών συστημάτων θέρμανσης οροφής, είναι απαραίτητο να χρησιμοποιούνται μόνο αυθεντικά εξαρτήματα από κατασκευαστές με ισχυρή επιχειρηματική φήμη. Παρακολουθήστε τη συμμόρφωση του προμηθευτή με αυτήν την απαίτηση. Η εξοικονόμηση στο στάδιο της αγοράς καλωδίων και άλλων στοιχείων κατά τη λειτουργία τους έχει ως αποτέλεσμα τις περισσότερες φορές πρόσθετο κόστος για την επισκευή των αποτυχημένων τμημάτων. Και, αντίθετα, ένα καλώδιο υψηλής ποιότητας μπορεί να εξοικονομήσει σημαντικά το κόστος ενέργειας.

Η σωστή επιλογή καλωδίων θέρμανσης δεν αρκεί για την πλήρη λειτουργία της ηλεκτρικής θέρμανσης. Επιπλέον, απαιτείται κατάλληλη εγκατάσταση του συστήματος.Μόνο εταιρείες που ειδικεύονται σε αυτό το είδος εργασίας και αντιπροσωπεύουν επίσημα τον κατασκευαστή των καλωδίων θα πρέπει να εμπιστεύονται την εγκατάσταση. Σε αυτή την περίπτωση, είναι εγγυημένη η κατάλληλη εμπειρία ειδικών, μια υπεύθυνη και ικανή προσέγγιση για τη διενέργεια υπολογισμών και την άμεση εγκατάσταση του εξοπλισμού.

Σημαντικές αποχρώσεις κατά την επιλογή ενός καλωδίου θέρμανσης

Η ιδανική επιλογή για την οργάνωση και την εκτέλεση εργασιών για τη διάταξη συστημάτων θέρμανσης στέγης και υδρορροών είναι η συμμετοχή στη διαδικασία ενός ειδικού ικανού:

• να σχεδιάσει το σύστημα λαμβάνοντας υπόψη τις τεχνικές και λειτουργικές συνθήκες·
• επιλέξτε αξεσουάρ.
• διαχείριση της εγκατάστασης.

Είναι επιθυμητό ο ειδικός να έχει πιστοποιητικό από τον κατασκευαστή

Η ύπαρξη πιστοποιητικών για συστήματα καλωδιακής θέρμανσης οροφής αποτελεί εγγύηση για την αδιάλειπτη και μακροχρόνια λειτουργία τους.
Δώστε προσοχή στην ισχύ του προτεινόμενου καλωδίου θέρμανσης. Εάν αυτός ο αριθμός υπερβαίνει τα 50 watt ανά γραμμικό μέτρο του προϊόντος, μην συμφωνήσετε αμέσως

Κατά κανόνα, οι σχεδιαστές συστημάτων θέρμανσης κάνουν τέτοιες προτάσεις για αντασφάλιση ή η στερέωση του καλωδίου θέρμανσης δεν παρέχει αποτελεσματική μεταφορά θερμότητας στη θερμαινόμενη επιφάνεια. Σε αυτή την περίπτωση, το κόστος αγοράς ενός καλωδίου πολύ υψηλής ισχύος δεν δικαιολογείται.
Όσο περισσότερη ισχύ έχει το καλώδιο, τόσο πιο ακριβό είναι. Και η κατανάλωση ενέργειας θα είναι περίπου 2 φορές μεγαλύτερη από αυτή που απαιτείται για την αποτελεσματική λειτουργία του συστήματος. Αποδεικνύεται ότι το μεγαλύτερο μέρος της θερμότητας θα δαπανηθεί για τη θέρμανση του αέρα, πράγμα που σημαίνει ότι σχεδόν το ήμισυ του κόστους πληρωμής για την ηλεκτρική ενέργεια θα είναι μάταιο. Επιπλέον, τα φύλλα, η βρωμιά, η σκόνη κ.λπ. μπορούν να περάσουν κάτω από το καλώδιο θέρμανσης κατά τη λειτουργία, με αποτέλεσμα η απόδοση να μειωθεί σημαντικά. Όταν χρησιμοποιείτε τα μοναδικά μας συστήματα καλωδιακής θέρμανσης Raychem, τέτοια προβλήματα εξαλείφονται.

Επηρεάζει σημαντικά τη λειτουργικότητα του συστήματος και την επιλογή άλλων εξαρτημάτων, ιδιαίτερα της μονάδας ελέγχου. Τέτοιες συσκευές θα πρέπει να επιλέγονται ξεχωριστά για κάθε έργο. Είναι επίσης απαραίτητο να καθοριστεί ο τρόπος λειτουργίας του συστήματος θέρμανσης, ανάλογα με τον τύπο και τα άλλα χαρακτηριστικά της οροφής.

Κατά το σχεδιασμό του αντιπαγωτικού, πρέπει να ληφθούν υπόψη πολλοί παράγοντες, ιδίως για τον προσδιορισμό:

• σημεία εξόδου των καλωδίων τροφοδοσίας στην οροφή.
• θέσεις εγκατάστασης κουτιών διακλάδωσης και θερμοστάτη.
• περιοχές στέγης όπου απαιτείται θέρμανση (κοιλάδες, κόμβοι κ.λπ.).
• προβληματικές περιοχές και ελαττώματα της αποχέτευσης, λαμβάνοντας υπόψη τη λειτουργία του συστήματος θέρμανσης (κλίσεις υδρορροών, χοάνες σωλήνων χωρίς έλαση κ.λπ.).

Επιπλέον, χρειάζεστε:

• λάβετε υπόψη την παρουσία αποστράγγισης, κατακράτησης χιονιού κ.λπ.
• χρησιμοποιήστε συνδετήρες που μεγιστοποιούν τη μεταφορά θερμότητας από το καλώδιο θέρμανσης στη θερμαινόμενη επιφάνεια των στοιχείων της οροφής.

Εάν βασίζεστε στη σταθερή και σωστή λειτουργία των συστημάτων θέρμανσης, θα πρέπει να χρησιμοποιείτε μόνο γνήσια εξαρτήματα (καλώδια, κουτιά, θερμοσυστελλόμενα σετ κ.λπ.), αναθέτοντας την εγκατάστασή τους σε έμπειρους επαγγελματίες που έχουν εκπαιδευτεί από τον κατασκευαστή των εξαρτημάτων.

Κατά την εγκατάσταση του συστήματος θέρμανσης οροφής, χρησιμοποιούμε τη μέθοδο της συνεχούς λείανσης του καλωδίου θέρμανσης, η οποία εξασφαλίζει υψηλή απόδοση μεταφοράς θερμότητας. Αυτή η μέθοδος έχει ένα πρόσθετο πλεονέκτημα - με την πάροδο του χρόνου, ούτε φύλλωμα ούτε βρωμιά μπαίνουν κάτω από το καλώδιο θέρμανσης, πράγμα που σημαίνει ότι η μεταφορά θερμότητας στη θερμαινόμενη επιφάνεια δεν μειώνεται.

Οι συμβουλές μας θα σας βοηθήσουν να κάνετε τη σωστή επιλογή. Είμαστε έτοιμοι να δώσουμε πρόσθετες συμβουλές, καθώς και να αναπτύξουμε ένα τεχνικά ικανό, πιο αποδοτικό και οικονομικό έργο για ένα σύστημα θέρμανσης στέγης και να το εφαρμόσουμε.

Τοποθέτηση σε διαφορετικούς τύπους στέγης

Ανάλογα με τον τύπο της οροφής και, κατά συνέπεια, τα σημεία "αδύναμα" σε παγοποίηση, το καλώδιο θέρμανσης τοποθετείται με διαφορετικούς τρόπους.

Η θέρμανση υψηλής ποιότητας είναι δυνατή με τη σωστή θέση του καλωδίου.Το καλώδιο, κατά κανόνα, τοποθετείται σε ένα φίδι, το ύψος της τοποθέτησής του είναι συνήθως ίσο με το μήκος της κλίσης της οροφής μέχρι τη διασταύρωση με το επίπεδο των τοίχων και συν 20 εκ. Σε τέτοια μέρη, η πιο έντονη συσσώρευση εμφανίζεται λιωμένος πάγος. Το καλώδιο τοποθετείται σε βήματα των 50 ή 60 εκ. Εδώ πρέπει να προχωρήσετε από την κλιματική ζώνη. Σε μέρη όπου η θερμοκρασία αλλάζει πάνω ή κάτω από τους μηδέν βαθμούς πολύ συχνά, είναι απαραίτητο να μειωθεί το βήμα τοποθέτησης, οπότε η θέρμανση θα είναι πιο αποτελεσματική. Για ελεύθερη διέλευση του λιωμένου νερού, το καλώδιο πρέπει να τοποθετηθεί σε υδρορροές και υδρορροές περιμετρικά του κτιρίου. Αυτή η μέθοδος ισχύει για μονή, δίρριχτη οροφή με μαλακή επιφάνεια.

Για μια μεταλλική οροφή, είναι χαρακτηριστική η ακόλουθη μέθοδος τοποθέτησης θερμαντικών στοιχείων. Το σύρμα τοποθετείται σε κάθε πλευρά της ραφής των μεταλλικών φύλλων, στη συνέχεια περνά μέσα από τις υδρορροές στη δεύτερη ραφή και πέρα. Το περιθώριο καλωδίου κατά μήκος της ραφής είναι περίπου ίσο με την απόσταση από την κλίση της οροφής έως τη διασταύρωση με το επίπεδο των τοίχων και συν 30 cm.

Η θέρμανση της στέγης και των αποχετεύσεων με επίπεδη επιφάνεια πραγματοποιείται με την τοποθέτηση του σύρματος περιμετρικά και στα επικλινή επίπεδα. Σε επιλογές κεκλιμένης στέγης για κτίρια όπου δεν προβλέπονται υδρορροές, χρησιμοποιείται η μέθοδος θηλιάς τοποθέτησης του καλωδίου με περιθώριο για την άκρη 7 cm.

Συσσωρεύσεις πάγου σχηματίζονται και σε κοιλάδες, δηλαδή στις εσωτερικές γωνίες της τομής μιας κεκλιμένης στέγης, οπότε χρειάζονται και θέρμανση.

Οι μέθοδοι στερέωσης του πυρήνα που παράγει θερμότητα επιλέγονται ανάλογα με τον τύπο του υλικού στέγης. Σε μαλακές στέγες, χρησιμοποιείται μηχανική μέθοδος στερέωσης με συνδετήρες που καρφώνονται στην επιφάνεια. Οι αρμοί επεξεργάζονται με στεγανωτικό. Στο πλάι της οροφής μήκους περίπου 10 μέτρων, θα χρειαστούν περίπου 50-55 κλιπ, όταν στρώνεται με τρόπο «φιδάκι».

Η τοποθέτηση με κόλλα είναι επίσης δυνατή. Σε μεταλλική οροφή, η τοποθέτηση του σύρματος πραγματοποιείται με κόλληση συνδετήρων με ειδική κόλλα. Απαιτούνται 5 συνδετήρες ανά βελονιά

Με τη μέθοδο της κόλλας, είναι σημαντικό να προσέχετε την ποιότητα της κόλλας και να ακολουθείτε την τεχνολογία χρήσης της, λόγω του γεγονότος ότι ο παγετός είναι ιδιαίτερα ισχυρός στις μεταλλικές στέγες και ο πυρήνας θέρμανσης πρέπει να στερεωθεί με ασφάλεια. Η στερέωση συνδετήρων με καρφιά και βίδες σε μεταλλική οροφή χρησιμοποιείται σπάνια, λόγω της άμεσης πρόσκρουσης στο υλικό στέγης και της παραβίασης της αντιδιαβρωτικής επίστρωσης.

Σχέδιο αυτόματης θέρμανσης της οροφής.

Σε υδρορροές πλάτους μικρότερου των 15 cm, το σύρμα τοποθετείται χωρίς άκαμπτη στερέωση· σε ευρύτερες υδρορροές, συνιστάται η τοποθέτηση δύο πυρήνων που χωρίζονται με ένθετα. Απευθείας μέσα στην αποχέτευση ή τη χοάνη, ο πυρήνας πρέπει να χαμηλώσει κατά 30-40 cm για να αποφευχθεί η συσσώρευση πάγου, καθώς η κατάψυξη των αποχετεύσεων καθιστά ολόκληρο το σύστημα απορροής νερού τήγματος άχρηστο.

Πώς να τοποθετήσετε το σύστημα

Προκειμένου να εξοπλιστούμε πλήρως για να προχωρήσουμε στην εγκατάσταση του συστήματος, θα εξετάσουμε οπτικά ένα παράδειγμα ενός συστήματος θέρμανσης για στέγες και υδρορροές και θα τηρήσουμε μια συγκεκριμένη σειρά.

Αρχικά, επιλέγουμε τον τόπο εγκατάστασης του συστήματος αυτοματισμού και ελέγχου σε εσωτερικούς χώρους. Συχνά ο κύριος ελεγκτής και οι συσκευές προστασίας πρέπει να βρίσκονται κοντά στον ηλεκτρικό πίνακα διανομής. Αυτό γίνεται για ευκολία εγκατάστασης και σας επιτρέπει να μειώσετε το μήκος των διαδρομών καλωδίων και καλωδίων και να αυξήσετε την αξιοπιστία του κυκλώματος. Δεν θα είναι δύσκολο να συνδέσετε τον ελεγκτή, καθώς όλες οι έξοδοι και οι ακροδέκτες του έχουν υπογραφή και σήμανση. Ένα άτομο που είναι εξοικειωμένο με τα βασικά της ηλεκτρικής καλωδίωσης και ξέρει πώς να χειρίζεται ένα εργαλείο θα προσανατολιστεί γρήγορα και θα κάνει μια τέτοια εργασία με τα χέρια του.

Η εγκατάσταση ενός αγωγού θέρμανσης σε αποχετεύσεις θα πρέπει να εξεταστεί με βάση το γεγονός ότι χωρίζεται σε τέσσερα εξαρτήματα (υδρορροή, αποχέτευση, χοάνη και υδροληψία), καθένα από τα οποία πρέπει να θερμανθεί. Πρώτα πρέπει να τροφοδοτήσετε έναν βρόχο σύρματος στον κάτω σωλήνα και να τον βιδώσετε στην είσοδο νερού χρησιμοποιώντας χαλύβδινους σφιγκτήρες.Στη συνέχεια στερεώνουμε το καλώδιο στο κάτω μέρος του σωλήνα αποχέτευσης όσο πιο ψηλά γίνεται, τοποθετώντας το σε απόσταση 5 cm το ένα από το άλλο στο τμήμα του σωλήνα που είναι πιο κοντά στο σπίτι (συνήθως ρέει λιωμένο νερό). Με τον ίδιο τρόπο στερεώνουμε τον αγωγό και στο πάνω μέρος κοντά στο κάτω μέρος του χωνιού

Είναι σημαντικό εάν ο σωλήνας αποτελείται από πολλά πτυσσόμενα μέρη, τότε σε καθένα από αυτά είναι απαραίτητο να οργανωθεί μια ενδιάμεση στερέωση του συστήματος θέρμανσης. Στη χοάνη, το καλώδιο τοποθετείται με τη μορφή δακτυλίου και βιδώνεται με σφιγκτήρες σε αυτή τη θέση

Περνάμε στο λούκι. Σε αυτό, τα καλώδια πρέπει να τοποθετηθούν σε πλευρικές απέναντι επιφάνειες. Περαιτέρω, τα άκρα συνδέονται στο κουτί διακλάδωσης με τους ακροδέκτες.

Συμβουλή! Ο αυτορυθμιζόμενος αγωγός δεν χρειάζεται να τοποθετηθεί σε βρόχο. Η εγκατάσταση σε έναν πυρήνα είναι κατάλληλη, το άκρο του οποίου είναι μονωμένο με ειδικό βύσμα.

Ας πάρουμε μια επίπεδη οροφή ως παράδειγμα εγκατάστασης στοιχείου θέρμανσης. Το καλώδιο τοποθετείται στο κάτω μέρος κατά μήκος της περιμέτρου της γραμμής ροής νερού και τοποθετείται στην εσωτερική χοάνη της αποχέτευσης σε απόσταση 400 mm εάν η αποχέτευση βρίσκεται στο κτίριο. Εάν ο σωλήνας είναι τοποθετημένος έξω, τότε χρησιμοποιείται το σχήμα "βρόχος σταγόνας". Στα σημεία επαφής μεταξύ του στηθαίου και της οροφής, ο τοποθετημένος αγωγός πρέπει να έχει ισχύ περίπου 60-70 W / m 2. Είναι επίσης απαραίτητο να τοποθετηθεί ένα σύρμα γύρω από τη θερμαινόμενη χοάνη σε απόσταση 2 m όπως φαίνεται στο παρακάτω σχήμα:

Η σειρά κοπής του καλωδίου θέρμανσης φαίνεται στη φωτογραφία:

Τέλος, όταν ολοκληρωθούν τα προηγούμενα βήματα, το σύστημα ελέγχου αποχέτευσης και θέρμανσης στέγης συνδέεται με τα θερμαντικά στοιχεία χρησιμοποιώντας καλώδια τροφοδοσίας μέσω μεταβατικών κουτιών διακλάδωσης. Επίσης, συνδέονται όλοι οι απαραίτητοι αισθητήρες και εξοπλισμός προστασίας.

Μπορείτε να δείτε ξεκάθαρα τη διαδικασία εγκατάστασης του συστήματος αντιπαγοποίησης στο βίντεο:

Αυτό είναι το μόνο που ήθελα να σας πω για το πώς να κάνετε τη θέρμανση της οροφής και των υδρορροών με τα χέρια σας. Ελπίζουμε ότι οι παρεχόμενες οδηγίες ήταν χρήσιμες και ενδιαφέρουσες για εσάς!

Ποιο καλώδιο να επιλέξετε

Για την εγκατάσταση συστημάτων θέρμανσης, χρησιμοποιούνται δύο κύριοι τύποι αγωγών - ωμικοί και αυτορυθμιζόμενοι.

Η αντίσταση είναι πολύ παρόμοια στη δομή με ένα τυπικό καλώδιο τροφοδοσίας δύο συρμάτων. Αποτελείται από πολλά στρώματα μόνωσης, στο εσωτερικό των οποίων υπάρχουν αγωγοί θέρμανσης απομονωμένοι μεταξύ τους, συνδεδεμένοι στο κύκλωμα ισχύος. Η θερμοκρασία στην οποία θερμαίνεται το καλώδιο είναι πάντα σταθερή, όπως και η ωφέλιμη ισχύς και η τιμή αντίστασης. Η παρακάτω φωτογραφία δείχνει τη δομή του:

Ένας αυτορυθμιζόμενος αγωγός θέρμανσης για τη θέρμανση στέγης και υδρορροών παράγεται χρησιμοποιώντας μια ειδική τεχνολογία και, με βάση το όνομά του, είναι σε θέση να ρυθμίζει ανεξάρτητα τη θερμοκρασία θέρμανσης. Αυτό σας επιτρέπει να το κάνετε μια ειδική δομή. Αποτελείται από μήτρα (ρυθμίζει από μόνη της τον βαθμό θέρμανσης ανάλογα με τη θερμοκρασία περιβάλλοντος, επομένως αλλάζει την αντίσταση) και εξωτερική μόνωση, με μονωτικό περίβλημα και πλεξούδα εσωτερικά. Η παρακάτω φωτογραφία δείχνει από τι αποτελείται το σύρμα:

Για να προσδιορίσουμε την επιλογή του στοιχείου θέρμανσης του συστήματος, στρέφουμε τα πλεονεκτήματα και τα μειονεκτήματά τους. Έτσι, ένας αγωγός αντίστασης είναι σημαντικά φθηνότερος σε κόστος από έναν αυτορυθμιζόμενο. Ωστόσο, η τελευταία θα προσαρμόζεται αυτόματα στην επιθυμητή θερμοκρασία των αποχετεύσεων, με αποτέλεσμα να μην χρειάζεται να χρησιμοποιηθούν αισθητήρες θερμοκρασίας.

Ποια είναι λοιπόν η επιλογή; Είναι λογικό να χρησιμοποιείτε και τους δύο τύπους στοιχείων κατά την εγκατάσταση της θέρμανσης των υδρορροών και των στεγών. Η συνδυασμένη χρήση τους μειώνει το συνολικό κόστος του έργου και έχει θετική επίδραση στην τελική ποιότητα του συστήματος. Συνηθίζεται να χρησιμοποιούνται ωμικά στοιχεία για την οροφή και αυτορυθμιζόμενα στοιχεία για συστήματα αποχέτευσης.

Πώς να ζεστάνετε υδρορροές

Το κλίμα πολλών περιοχών δύσκολα μπορεί να ονομαστεί ήπιο, οι χειμερινοί μήνες είναι συνήθως αρκετά έντονοι, χιονισμένοι, η θερμοκρασία μπορεί να πέσει σε αρκετά χαμηλές τιμές. Ταυτόχρονα, επηρεάζονται έντονα οι στέγες των κτιρίων, στις οποίες συσσωρεύονται μεγάλες μάζες χιονιού και πάγου, και αυτό είναι γεμάτο με πολλά προβλήματα: σχηματίζονται παγάκια στις άκρες των στεγών, τα οποία είναι επικίνδυνα για την ανθρώπινη υγεία και η ζωή, το χιόνι και ο πάγος στην οροφή συμβάλλουν στο γεγονός ότι η δομή της οροφής μπορεί να καταρρεύσει.

Η θέρμανση του συστήματος αποχέτευσης είναι απαραίτητη για να λιώσει το χιόνι και ο πάγος.

Προκειμένου να αποφευχθούν τέτοια προβλήματα, συνιστάται η θέρμανση των υδρορροών με ειδικά συστήματα καλωδίων που σας επιτρέπουν να λιώσετε το χιόνι και τον πάγο σε υδρορροές και σωλήνες, να εκτρέψετε το λιωμένο νερό σε ασφαλή απόσταση από το σπίτι και τη βάση του.

Η εγκατάσταση τέτοιων συστημάτων για την οροφή είναι μια μάλλον περίπλοκη και δαπανηρή επιχείρηση, αλλά δικαιολογείται πλήρως. Πολλοί άνθρωποι προτιμούν να μειώσουν το κόστος της εργασίας τοποθετώντας το καλώδιο μόνο στην επιφάνεια της οροφής, πιστεύοντας ότι αυτό είναι αρκετά, αλλά αυτό απέχει πολύ από την περίπτωση. Συχνά το χιόνι και ο πάγος φράζουν εντελώς τις υδρορροές και τους σωλήνες αποχέτευσης και το λιωμένο νερό μπορεί μόνο να βλάψει την οροφή, δεν έχει πού να κατέβει και οι σωλήνες αποχέτευσης που έχουν βουλώσει με πάγο μπορεί απλώς να σκάσουν.

Η θέρμανση των υδρορροών μπορεί να πραγματοποιηθεί με διάφορες μεθόδους, οι οποίες διαφέρουν όχι μόνο στον τρόπο τοποθέτησης του καλωδίου, αλλά και στον τύπο του. Ένα τέτοιο σύστημα μπορεί να εγκατασταθεί με το χέρι, αλλά είναι καλύτερο να αναθέσετε τον υπολογισμό και την επαλήθευση του πριν από την κυκλοφορία σε επαγγελματίες που μπορούν να εγγυηθούν την ασφάλεια της καλωδιακής ηλεκτρικής θέρμανσης.

Πού εμφανίζεται ο πάγος στη στέγη και στραγγίζει

Τα παγάκια στις μαρκίζες της οροφής και ο πάγος στην υδρορροή εμφανίζονται για δύο βασικούς λόγους:

1. Η διαφορά μεταξύ της θερμοκρασίας ημέρας και νύχτας. Αυτό εκδηλώνεται συχνά την άνοιξη, όταν κατά τη διάρκεια της ημέρας το χιόνι στην οροφή λιώνει υπό την επίδραση της ηλιακής θερμότητας και ρέει από την οροφή στο σύστημα αποχέτευσης και τη νύχτα παγώνει με μείωση της θερμοκρασίας, σχηματίζοντας μερικές φορές τεράστιο πάγο. Οι σωροί πάγου συχνά οδηγούν στο γεγονός ότι το σύστημα αποχέτευσης απλά δεν μπορεί να αντέξει το βάρος τους, καθώς δεν είναι σχεδιασμένο για αυτό και γίνεται άχρηστο, απλά σπάει.
2. Λειτουργία θερμής στέγης. Οι λεγόμενες στέγες mansard, κατά κανόνα, υπόκεινται συχνότερα στον σχηματισμό παγετού ακόμη και το χειμώνα, καθώς το θερμαινόμενο δωμάτιο κάτω από την οροφή προκαλεί, αν και ασήμαντη, θέρμανση του χαλιού στέγης. Ως αποτέλεσμα, το χιόνι λιώνει και το νερό αρχίζει να ρέει κάτω από την προεξοχή της οροφής και στις πιο κρύες μαρκίζες της οροφής και στην αποχέτευση, παγώνει ξανά.

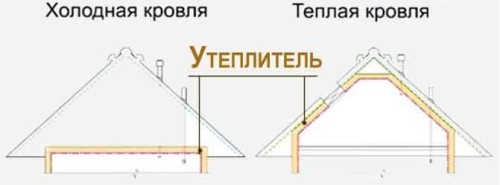

Σχέδιο κρύας και ζεστής στέγης

Συμβουλές από έναν επαγγελματία: Μπορείτε να αποτρέψετε τη θέρμανση της οροφής το χειμώνα οργανώνοντας τη λεγόμενη κρύα στέγη (με μια μη θερμαινόμενη αεριζόμενη σοφίτα), καθώς και την κατάλληλη διάταξη της πίτας στέγης - με σωστά τοποθετημένο κενό εξαερισμού και επαρκές πάχος μόνωσης .

Η αρχή λειτουργίας του συστήματος θέρμανσης

Το σύστημα θέρμανσης λειτουργεί σε αυτόματη λειτουργία. Ουσιαστικά δεν απαιτείται παρέμβαση χρήστη. Αυτό εξασφαλίζεται από το γεγονός ότι ο σχεδιασμός προβλέπει την παρουσία ενός ειδικού αισθητήρα που λαμβάνει συνεχώς δεδομένα για τη θερμοκρασία περιβάλλοντος. Μεταδίδει ένα σήμα στον ρυθμιστή, ο οποίος κλείνει το κύκλωμα παροχής ηλεκτρικού ρεύματος και τα θερμαντικά στοιχεία μπαίνουν ήδη σε δράση, θερμαίνοντας το στρώμα του χιονιού ή του πάγου.

Η σύνθεση του συστήματος θέρμανσης

Εάν είναι απαραίτητο, η ενεργοποίηση μπορεί να γίνει χειροκίνητα, συνήθως παρέχεται ένας πρόσθετος διακόπτης για αυτό.

Φτιάξτο μόνος σου θέρμανση του συστήματος αποχέτευσης και της στέγης

Το χειμώνα και τις αρχές της άνοιξης, μπορείτε συχνά να δείτε τεράστια απειλητικά παγάκια να κρέμονται στις προεξοχές της στέγης των σπιτιών, παγωμένα ή, ακόμη χειρότερα, υδρορροές απενεργοποιημένες κάτω από μια μάζα πάγου.Η σωστά οργανωμένη θέρμανση των αποχετεύσεων μπορεί να αποτρέψει τέτοια φαινόμενα - να προστατεύσει τους κατοίκους του σπιτιού από την πτώση πάγου από την οροφή και να προστατεύσει το σύστημα αποχέτευσης από την ανάγκη για ετήσιες επισκευές.

Στο άρθρο μας, θα αναλύσουμε τους παράγοντες που επηρεάζουν την εμφάνιση του πάγου σε προεξοχές και υδρορροές στέγης και θα περιγράψουμε επίσης λεπτομερώς πώς να επιλέξουμε ένα κατάλληλο καλώδιο θέρμανσης, το σχέδιο τοποθέτησής του και να κανονίσουμε τη θέρμανση της οροφής και των υδρορροών μόνοι μας .

Το πιο αποτελεσματικό είναι το σχήμα στο οποίο χρησιμοποιείται το καλώδιο για την ταυτόχρονη θέρμανση των κοιλάδων, της προεξοχής στέγης και του συστήματος αποχέτευσης.
