Φτιάξτο μόνος σου εγκατάσταση σωλήνων προπυλενίου

Θέρμανση στο σπίτι

Στο πρώτο στάδιο, θα πρέπει να αποφασίσετε για τους τύπους καλοριφέρ και τις επιλογές για τη σύνδεσή τους, καθώς τα κτίρια πρέπει να προετοιμαστούν εκ των προτέρων για τον επιλεγμένο τύπο θέρμανσης. Ένα σύγχρονο σύστημα θέρμανσης χώρου περιλαμβάνει πολλά εξαρτήματα.

Αυτά περιλαμβάνουν:

Φτιάξτο μόνος σου καλωδίωση θέρμανσης πολυπροπυλενίου χωρίς συγκολλητικό σίδερο

Μπορείτε να βρείτε τις διαφορετικές επιλογές τους σε μεγάλους αριθμούς στις αγορές μας.

Οι γενικές οδηγίες για την εγκατάσταση μπαταριών μοιάζουν με αυτό:

• πρώτα επιλέξτε ένα μέρος για να τα τοποθετήσετε.
• φέρτε τους σωλήνες.
• συνδέστε τα μεταξύ τους.
• κάντε μια δοκιμαστική λειτουργία και αν όλα είναι εντάξει, ενεργοποιήστε τη θέρμανση σε πλήρη ισχύ.

Πώς να τοποθετήσετε θερμαντικά σώματα με σωλήνες πολυπροπυλενίου με βραχυκυκλωτήρα για γρήγορη απενεργοποίηση

4 Σημείωση σχετικά με τα χαρακτηριστικά της εγκατάστασης προϊόντων πολυπροπυλενίου για οικιακούς τεχνίτες

Είναι πολύ πιθανό να δημιουργήσετε ένα σύστημα θέρμανσης υψηλής ποιότητας από σωλήνες PP με τα χέρια σας

Αλλά φροντίστε να λάβετε υπόψη τις ακόλουθες συστάσεις:

1. Τα προϊόντα πολυπροπυλενίου Dn 20x3.4 συνδέονται με μεταλλικούς-πλαστικούς σωλήνες με διαστάσεις 16x2, Dn 25x4.2 - σε σωλήνες 20x2, Dn32x5.4 - έως 26x3.
2. Δεν είναι επιθυμητή η χρήση σωλήνων PP με παραμέτρους μεγαλύτερες από 20x3,4 κατά την εφαρμογή ενός συστήματος θέρμανσης δύο σωλήνων που τροφοδοτείται από αγωγό (κύριος).
3. Το μέγιστο μήκος του κλάδου που τροφοδοτεί το ψυκτικό από την τελευταία μπαταρία στον λέβητα θέρμανσης είναι 25 μ. Εάν το μήκος της γραμμής είναι μεγαλύτερο, δεν είναι δυνατή η ομοιόμορφη θέρμανση των καλοριφέρ.

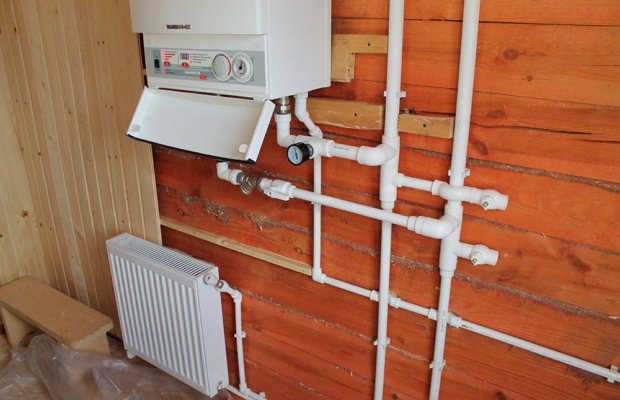

Σύστημα θέρμανσης υψηλής ποιότητας από σωλήνες PP

Σημείωση! Όλες οι εργασίες για τη σύνδεση σωλήνων PP με τα χέρια σας πρέπει να γίνονται χρησιμοποιώντας ειδικές συσκευές συγκόλλησης. Τέτοια εργαλεία έχουν σχεδιαστεί ειδικά για τη συγκόλληση πολυμερών προϊόντων.

Άλλα δεν μπορούν να χρησιμοποιηθούν.

Άλλη μια στιγμή. Η πρώτη συγκόλληση σωλήνων πολυπροπυλενίου συνήθως προκαλεί κάποιες δυσκολίες στους οικιακούς τεχνίτες. Ως εκ τούτου, οι ειδικοί συμβουλεύουν να προπονούνται μπροστά της. Αποκτήστε φθηνούς σωλήνες, προσπαθήστε να τους συνδέσετε με ένα εργαλείο συγκόλλησης, γεμίστε το χέρι σας και μόνο μετά από αυτό προχωρήστε στην εγκατάσταση του συστήματος θέρμανσης.

Η θέση των καλοριφέρ στο σύστημα θέρμανσης

Η χρήση καλοριφέρ στη θέρμανση κατοικιών παίζει βασικό ρόλο σήμερα. Δεν μπορούν να μετατραπούν σε ενδοδαπέδια θέρμανση όλες οι κατοικίες, ειδικά τα διαμερίσματα σε πολυώροφα κτίρια. Ως εκ τούτου, η κύρια εργασία για τη θέρμανση των εσωτερικών χώρων διαβίωσης γίνεται από καλοριφέρ ή τις παλιές καλές και γνωστές σε εμάς μπαταρίες.

Τα θερμαντικά σώματα μεταφέρουν θερμική ενέργεια από το ψυκτικό στον περιβάλλοντα χώρο. Η μεταφορά θερμότητας πραγματοποιείται λόγω της μεγάλης επιφάνειας θέρμανσης της συσκευής θέρμανσης. Στα σύγχρονα μοντέλα, υπάρχει μια σειρά από τεχνικές βελτιώσεις, χάρη στις οποίες κατέστη δυνατή η σύνδεση με διάφορους τρόπους και με οποιοδήποτε σχέδιο καλωδίωσης.

στις παλιές μπαταρίες από χυτοσίδηρο και χάλυβα υπήρχε μόνο ένας άνω και ένας κάτω διακλαδωτικός σωλήνας, μέσω του οποίου τροφοδοτείται ζεστό νερό και πραγματοποιείται η ροή επιστροφής.

Στα σύγχρονα μοντέλα, εκτός από τους κύριους σωλήνες τροφοδοσίας και εξόδου, υπάρχουν ενσωματωμένοι αεραγωγοί. Αυτός ο σχεδιασμός της μπαταρίας έχει αλλάξει ριζικά την ποιότητα της λειτουργικότητας του συστήματος θέρμανσης. Εάν υπάρχουν θύλακες αέρα στις συσκευές θέρμανσης, αρκεί να ανοίξετε τη βαλβίδα εξαέρωσης και να εξαερώσετε τον αέρα.

Από πολλές απόψεις, χάρη στα σύγχρονα μοντέλα μπαταριών θέρμανσης, κατέστη δυνατή η επιλογή του πιο βολικού σχεδίου σύνδεσης, η εγκατάσταση συσκευών θέρμανσης σε εκείνα τα μέρη στο σαλόνι όπου είναι πιο αποτελεσματικά. Η ποιότητα του κυκλώματος νερού θέρμανσης εξαρτάται από τις σωστά κατασκευασμένες σωληνώσεις.Η διαδικασία είναι απαραίτητη εάν χρησιμοποιείτε αγωγό από σωλήνες πολυπροπυλενίου.

Σπουδαίος! Με την παρουσία μεταλλικών ανυψωτικών, ο ιμάντας γίνεται από άλλα αναλώσιμα. Μπορεί να είναι μεταλλικοί σωλήνες χαλκού ή μεταλλικό πλαστικό

Η χρήση σωλήνων πολυπροπυλενίου σε αυτή την περίπτωση απαγορεύεται αυστηρά.

Ο λόγος για την ασυμβατότητα των μεταλλικών σωλήνων με προϊόντα πολυπροπυλενίου είναι η παρουσία μιας σύνδεσης με σπείρωμα. Δεδομένου του γεγονότος ότι οι σωλήνες προπυλενίου έχουν υψηλό συντελεστή θερμικής διαστολής, όταν παρέχεται ζεστό ψυκτικό υγρό, η σύνδεση με σπείρωμα θα χάσει τη στεγανότητα και τη σταθερότητά της. Επομένως, εάν θέλετε να συνδέσετε ένα θερμαντικό σώμα από σωλήνες πολυπροπυλενίου, προσπαθήστε να χρησιμοποιήσετε εξαρτήματα, προσαρμογείς και συνδέσμους από παρόμοια υλικά.

λάβετε υπόψη τη διαφορά στις διαμέτρους των σωλήνων από διαφορετικά υλικά

1 Ποια διάταξη σωλήνων πολυπροπυλενίου για το σπίτι να επιλέξει

Αυτή είναι η πρώτη ερώτηση που πρέπει να λύσει όλοι όσοι ενδιαφέρονται για ένα σύστημα θέρμανσης από πολυπροπυλένιο. Υπάρχουν δύο τύποι καλωδίωσης - πάνω και κάτω. Στην πρώτη περίπτωση, ο αγωγός (παροχή) τοποθετείται στη σοφίτα ή κάτω από την επιφάνεια της οροφής. Και οι σηκωτές κατεβαίνουν από αυτόν. Σε αυτά συνδέονται συσκευές θέρμανσης. Ο αγωγός επιστροφής στην επάνω καλωδίωση από σωλήνες πολυπροπυλενίου τοποθετείται στο κελάρι μιας ιδιωτικής κατοικίας ή στο πάτωμα.

Ένα παρόμοιο σχέδιο συνιστάται για καταστάσεις όπου το νερό στο σύστημα θέρμανσης κυκλοφορεί σύμφωνα με μια φυσική αρχή. Επίσης, η άνω καλωδίωση εκτελείται όταν είναι αδύνατη η απόκρυψη της εγκατάστασης σωλήνων πολυπροπυλενίου.

Επάνω καλωδίωση σωλήνων πολυπροπυλενίου στο σπίτι

Κατά την οργάνωση τέτοιων συστημάτων, δώστε προσοχή στις ακόλουθες σημαντικές συμβουλές:

1. Στη σοφίτα, θα πρέπει οπωσδήποτε να εγκαταστήσετε μια οπή εξαερισμού με τα χέρια σας, η οποία θα αφαιρέσει αυτόματα τον αέρα από το σύστημα θέρμανσης και μια ειδική δεξαμενή διαστολής. Το τελευταίο είναι απαραίτητο για την προστασία του αγωγού και του εξοπλισμού από πτώσεις πίεσης.
2. Επιτρέπεται η μη χρήση της αντλίας κυκλοφορίας.

Με το κάτω διάγραμμα καλωδίωσης, και οι δύο αγωγοί (επιστροφής και παροχής) τοποθετούνται κάτω από την οροφή του κελαριού ή κατά μήκος του δαπέδου του υπογείου (πρώτου) ορόφου μιας ιδιωτικής κατοικίας. Επιπλέον, οι σωλήνες τοποθετούνται παράλληλα μεταξύ τους. Ένα τέτοιο σχέδιο χρησιμοποιείται για ξεχωριστή παροχή ζεστού νερού σε κάθε ανυψωτικό θέρμανσης.

Επιλογή σωλήνων

Έχοντας φροντίσει για την επιλογή σωλήνων για το σύστημα θέρμανσης σε μια ιδιωτική κατοικία, η συντριπτική πλειοψηφία των ιδιοκτητών επιλέγει προϊόντα πολυπροπυλενίου. Αυτό μπορεί να εξηγηθεί από έναν συμπαγή κατάλογο των αναμφισβήτητων πλεονεκτημάτων τους σε σχέση με τους αγωγούς από άλλα υλικά:

• το πολυπροπυλένιο δεν υπόκειται σε διάβρωση, γεγονός που αυξάνει σημαντικά τη διάρκεια ζωής του δικτύου θέρμανσης.
• η εγκατάσταση είναι εύκολη και απλή. Αρκεί απλώς να κατακτήσετε τις πολύ απλές δεξιότητες της κατοχής μιας ειδικής μηχανής συγκόλλησης.
• Οι αποθέσεις δεν συσσωρεύονται στην εσωτερική επιφάνεια του αγωγού.
• Οι σωλήνες προπυλενίου είναι ισχυροί και ταυτόχρονα έχουν επαρκές περιθώριο ευελιξίας.
• Ακόμη και όταν το σύστημα θέρμανσης παγώσει, οι σωλήνες πολυπροπυλενίου δεν θα επηρεαστούν.
• η κατασκευή ενός συστήματος θέρμανσης που βασίζεται σε σωλήνες πολυπροπυλενίου είναι πολύ φθηνότερη από τη χρήση άλλων υλικών.

Για συστήματα ζεστού νερού και θέρμανσης, ταιριάζουν καλύτερα οι σωλήνες με την ένδειξη PN 20 και PN 25. Αυτοί οι αγωγοί είναι σχεδιασμένοι να λειτουργούν με ψυκτικό υγρό με θερμοκρασία έως 100 βαθμούς Κελσίου και πίεση λειτουργίας 20 και 25 ατμόσφαιρες, αντίστοιχα.

Κάποιοι πιστεύουν λανθασμένα ότι η χρήση σωλήνων και βαλβίδων μεγαλύτερης διαμέτρου θα βελτιώσει την απόδοση του συστήματος θέρμανσης. Αυτό δεν συμβαίνει σε καμία περίπτωση, και μια τέτοια προσέγγιση θα κάνει το σχεδιασμό του συστήματος θέρμανσης πιο περίπλοκο και δαπανηρό.

3 Τύποι συστημάτων με βάση τον αριθμό των αγωγών, επιλέξτε ένα από τα δύο σχήματα

Οι γραμμές θέρμανσης από σωλήνες πολυπροπυλενίου στο σπίτι μπορούν να είναι μονοσωλήνες και δύο σωλήνες. Στην πρώτη περίπτωση, όλες οι συσκευές θέρμανσης σε μια ιδιωτική κατοικία συνδέονται με τη σειρά τους στον κύριο σωλήνα. Το μείον του συστήματος είναι η κακή θέρμανση των μπαταριών στο τέλος μιας τέτοιας αλυσίδας θέρμανσης. Αυτό εξηγείται από το γεγονός ότι το ζεστό νερό ψύχεται ενώ κινείται κατά μήκος του αυτοκινητόδρομου.

Τα συστήματα μονού σωλήνα τοποθετούνται σε μικρές κατοικίες. Επιπλέον, τα σαλόνια συνδέονται πάντα πρώτα με τον ανυψωτικό. Και μετά όλες οι εγκαταστάσεις για τεχνικούς σκοπούς.

Για ένα μεγάλο ιδιωτικό σπίτι, ένα σύστημα δύο σωλήνων είναι πιο κατάλληλο. Σε αυτό, οι γραμμές επιστροφής και τροφοδοσίας τοποθετούνται παράλληλα. Λόγω αυτού, όλες οι μπαταρίες θέρμανσης λαμβάνουν ψυκτικό υγρό με την ίδια θερμοκρασία. Φυσικά, κατά τη διάρκεια των επισκευών, μόνο ένας ανυψωτήρας μπορεί να αποσυνδεθεί από το σύστημα. Τα υπόλοιπα θα λειτουργήσουν όπως πριν.

Σύστημα σωληνώσεων δύο σωλήνων

Κατά την εγκατάσταση γραμμών δύο σωλήνων με τα χέρια σας, συνιστάται να σχεδιάσετε μια χαμηλότερη μονόπλευρη σύνδεση των στοιχείων του συστήματος. Αυτό είναι εύκολο να γίνει με τη βοήθεια ειδικών εξαρτημάτων με ειδικό ελεγκτή θερμοκρασίας. Θα σας δώσει την ευκαιρία να δημιουργήσετε ένα άνετο μικροκλίμα σε όλα τα δωμάτια.

Στάδια σύνδεσης καλοριφέρ θέρμανσης

Η τοποθέτηση μπαταριών στο σπίτι και η επακόλουθη σύνδεση θα απαιτήσει πρόσθετο εξοπλισμό και αξεσουάρ από εσάς. Όλες οι βαλβίδες, καθώς και τα κύρια αναλώσιμα, πρέπει επίσης να είναι από πολυπροπυλένιο. Οι σφαιρικές βαλβίδες σήμερα είναι διαθέσιμες σε οποιαδήποτε τροποποίηση, τόσο ευθεία όσο και υπό γωνία.

Για αναφορά: Μπορείτε να χρησιμοποιήσετε ορειχάλκινα εξαρτήματα, αλλά είναι πιο ακριβά και, το πιο ενδιαφέρον, οι αρμοί των ορειχάλκινων εξαρτημάτων με σωλήνα προπυλενίου ή σύνδεσμο θα χάσουν τη δύναμή τους με την πάροδο του χρόνου.

Για να κάνετε τη σύνδεση σωστά, θα χρειαστείτε: σφραγίδες, ένα σετ πλήκτρων, πάστα κλωστών, ταινία στερέωσης, κλωστές για την κατασκευή κλωστών.

Το δέσιμο εκτελείται ως εξής.

Χρησιμοποιείται ένα multiflex - ένα εργαλείο στο οποίο εισάγεται ένας σύνδεσμος εξοπλισμένος με ένα παξιμάδι ένωσης. Μια τέτοια σύνδεση είναι σε θέση να αλληλεπιδρά με οποιεσδήποτε εξόδους και εισόδους.

Οι σωλήνες πολυπροπυλενίου τοποθετούνται σε κατάλληλο ύψος. Το επιτρεπόμενο κενό μεταξύ της γραμμής και του τοίχου είναι 20-30 εκ. Ειδικά στηρίγματα είναι τα σημεία όπου ο σωλήνας είναι προσαρτημένος στον τοίχο.

Εάν θέλετε να κρύψετε τους σωλήνες στον τοίχο, τότε ο σωλήνας βγαίνει στην επιφάνεια μόνο στα σημεία σύνδεσης με τα καλοριφέρ.

Οι μπαταρίες συνήθως συνδέονται στον τοίχο με καρφίτσες. Σε ορισμένες περιπτώσεις, χρησιμοποιούνται γωνιακά στηρίγματα για την ανάρτηση των μπαταριών. Για τμηματικά θερμαντικά σώματα, ο αριθμός των βραχιόνων καθορίζεται από τον αριθμό των τμημάτων.

Τοποθέτηση του γερανού στην μπαταρία. Η πλαστική βρύση αποσυναρμολογείται. Στη συνέχεια, το εξάρτημα βιδώνεται στο κάθισμα και στερεώνεται με ένα παξιμάδι ένωσης, μετά το οποίο το παξιμάδι σφίγγεται σφιχτά. Το πλαστικό σώμα της βρύσης τοποθετείται πάνω από το εξάρτημα.

Ο παρεχόμενος σωλήνας, με τη βοήθεια κάμψεων, φέρεται απευθείας στη βρύση, μετά την οποία το συγκολλητικό σίδερο μπαίνει σε δράση. Για να εργαστείτε με σωλήνες πολυπροπυλενίου, χρησιμοποιήστε έναν καυστήρα 800W, ο οποίος έχει ρυθμιστεί σε θερμοκρασία θέρμανσης 270 0 C. Δεν συνιστάται η ρύθμιση της θερμοκρασίας περισσότερο ή λιγότερο. Το θερμαινόμενο χιτώνιο τοποθετείται στην έξοδο της βρύσης. Η όλη διαδικασία, με την κατάλληλη προετοιμασία, δεν διαρκεί περισσότερο από 5-10 λεπτά. Μην ξεχάσετε να εγκαταστήσετε θερμοστατικούς ρυθμιστές στα σημεία σύνδεσης.

Για αναφορά: Οι σωλήνες που συνδέονται με το ψυγείο πρέπει να είναι γεωμετρικά σωστά τοποθετημένοι, χωρίς τάση και κλίσεις. Διαφορετικά, η διασταύρωση θα βρίσκεται υπό σταθερή τάση και η κλίση της γραμμής που δημιουργείται θα διαταράξει την κανονική κυκλοφορία του νερού στο σύστημα.

Για να πάρετε μια ιδέα για το πώς γίνονται οι εργασίες φινιρίσματος: σύνδεση σωλήνων σε καλοριφέρ, σας προτείνουμε να παρακολουθήσετε αυτό το βίντεο.

Τι σωλήνες να χρησιμοποιήσετε

Κατά την εγκατάσταση του συστήματος θέρμανσης από τους εν λόγω σωλήνες, μπορεί να χρειαστεί να συνδέσετε πλαστικά στοιχεία με μεταλλικούς-πλαστικούς σωλήνες. Όταν κάνετε αυτήν την εργασία, βεβαιωθείτε ότι οι διάμετροι και των δύο τύπων σωλήνων ταιριάζουν μεταξύ τους.

Συνδέσεις σωλήνων πολυπροπυλενίου και μετάλλων μεταξύ τους

Επιμείνετε στο ακόλουθο μοτίβο:

• για σύνδεση με μεταλλικά πλαστικά προϊόντα 20x2 mm, χρησιμοποιήστε σωλήνες πολυπροπυλενίου διαστάσεων 25x4,2 mm.
• σε σωλήνες από μεταλλικό πλαστικό με διαστάσεις 16x2 mm, πρέπει να συνδεθούν σωλήνες πολυπροπυλενίου με διαστάσεις 20x3,4 mm.
• Οι σωλήνες πολυπροπυλενίου με διαστάσεις 32x5,4 mm συνδέονται με μεταλλικούς σωλήνες διαστάσεων 26x3 mm.

Εάν οι σωλήνες τοποθετούνται στις μπαταρίες στο σπίτι από τον κύριο αγωγό και η καλωδίωση πραγματοποιείται σύμφωνα με το σχέδιο δύο σωλήνων, είναι απαραίτητο να τοποθετηθεί ένας σωλήνας πολυπροπυλενίου διαστάσεων 20x3,4 mm.

Η χρήση σωλήνων με μεγαλύτερη διάμετρο δεν έχει πολύ νόημα. Επίσης, δεν έχει νόημα να χρησιμοποιείτε βαλβίδες ψυγείου μεγαλύτερες από 1,2 ίντσες. Επομένως, η δήλωση ότι με την αύξηση της διαμέτρου των σωλήνων πολυπροπυλενίου και των θερμοστατικών βαλβίδων στις εγκαταστάσεις γίνεται θερμότερο δεν είναι αλήθεια.

Για να εξασφαλιστεί η απαιτούμενη απόδοση του συστήματος θέρμανσης, είναι σημαντικό ο αγωγός τροφοδοσίας μεταξύ του λέβητα και της τελευταίας μπαταρίας να έχει μήκος όχι μεγαλύτερο από 25 m. Σε αυτήν την περίπτωση, η ισχύς του λέβητα δεν πρέπει να υπερβαίνει τα 12 kW

Έτσι, για να λειτουργεί, για παράδειγμα, ένα σύστημα θέρμανσης με σωλήνες διαστάσεων 20x3,4 όσο το δυνατόν πιο αποτελεσματικά και σωστά, θα πρέπει να περιλαμβάνει το πολύ 6 μπαταρίες των 10 τμημάτων η καθεμία.

Εάν είναι απαραίτητο να συνδέσετε περισσότερες μπαταρίες, θα χρειαστεί να αυξήσετε το μήκος των σωλήνων για την τοποθέτησή τους, γεγονός που θα επηρεάσει αρνητικά την ομοιομορφία θέρμανσης των μπαταριών που είναι εγκατεστημένες σε μεγαλύτερη απόσταση από τον λέβητα θέρμανσης.

Τοποθέτηση θέρμανσης από σωλήνες πολυπροπυλενίου και καλοριφέρ αλουμινίου

Ωστόσο, εάν είναι αδύνατο να αρνηθείτε να συνδέσετε περισσότερες μπαταρίες ή να αυξήσετε το μήκος των σωλήνων, εξοπλίστε το σύστημα θέρμανσης χρησιμοποιώντας μεγαλύτερους σωλήνες. Για παράδειγμα, 32x5,4 mm. Συνδέστε σε αυτούς μεταλλικούς πλαστικούς σωλήνες 26x3 mm.

Υπάρχει επίσης μια άλλη λύση σε αυτό το πρόβλημα - αντί για ένα κύκλωμα θέρμανσης, μπορείτε να εξοπλίσετε δύο.

Ενισχυμένοι σωλήνες πολυπροπυλενίου

Για την ενίσχυση (ενίσχυση) σωλήνων από πολυπροπυλένιο, υαλοβάμβακα ή φύλλο αλουμινίου χρησιμοποιείται. Ο μοναδικός σκοπός της ενίσχυσης του πολυπροπυλενίου είναι να μειωθεί ο βαθμός "κρέμματος" του όταν θερμαίνεται. Για να γίνει αυτό, το ενισχυτικό στρώμα μπορεί να τοποθετηθεί μέσα στο στρώμα PP ή να βρίσκεται έξω από την επιφάνεια του σωλήνα, κάτι που σε κάποιο βαθμό καθορίζει τις λειτουργικές ιδιότητες των σωλήνων.

Περισσότερα για αυτό…

Σωλήνες PP ενισχυμένοι με fiberglass

Οι σωλήνες πολυπροπυλενίου ενισχυμένοι με ίνες γυαλιού είναι τριών στρωμάτων: τα εσωτερικά και εξωτερικά στρώματα σε αυτά αποτελούνται από συνηθισμένο (καθαρό) πολυπροπυλένιο και το μεσαίο στρώμα αποτελείται από ένα μείγμα PP και υαλοβάμβακα.

Η επιμήκυνση των σωλήνων αυτού του τύπου δεν είναι μεγαλύτερη από 1,5 cm ανά 10 μέτρα του σωλήνα, η οποία πρακτικά δεν είναι αισθητή κατά τη χρήση τους.

Ένα άλλο πλεονέκτημα αυτού του τύπου σωλήνων είναι ότι μπορεί εύκολα να συγκολληθεί χρησιμοποιώντας συμβατικό εξοπλισμό συγκόλλησης, τον ίδιο «σίδερο» που χρησιμοποιείται για τη συγκόλληση συνηθισμένου, μη ενισχυμένου πολυπροπυλενίου. Ταυτόχρονα, οι σωλήνες δεν απαιτούν προκαταρκτική προετοιμασία και αφαίρεση του στρώματος υαλοβάμβακα.

Μένει να προστεθεί ότι οι σωλήνες PP με υαλοβάμβακα μπορούν να αντέξουν πίεση έως και 25 ατμόσφαιρες, είναι ανεπιτήδευτοι, δεν υπόκεινται σε διάβρωση και, χάρη σε όλες αυτές τις ιδιότητες, είναι οι πιο δημοφιλείς μεταξύ των κατασκευαστών και των μηχανικών θερμότητας.

Σωλήνες ενισχυμένοι με αλουμίνιο

Κατά την ενίσχυση, το αλουμίνιο μπορεί να βρίσκεται στο κέντρο του στρώματος πολυπροπυλενίου ή να βρίσκεται σχεδόν έξω από αυτό.Η τελευταία επιλογή, στην οποία ένα στρώμα φύλλου αλουμινίου βρίσκεται στην επιφάνεια του σωλήνα, ονομάζεται κλασική. Κατά τη χρήση του, παρατηρείται μια ελάχιστη θερμική διαστολή των σωλήνων. Ωστόσο, η σύνδεση τέτοιων σωλήνων απαιτεί την προκαταρκτική αφαίρεση του ενισχυτικού στρώματος αλουμινίου (απογύμνωσή του), η οποία από μόνη της είναι μια πολύπλοκη και χρονοβόρα διαδικασία.

Οι σωλήνες με εσωτερική διάταξη αλουμινίου προετοιμάζονται ευκολότερα για συγκόλληση. Για να γίνει αυτό, χρησιμοποιείται ένα ειδικό εργαλείο καθαρισμού, με τη βοήθεια του οποίου γίνεται μια γωνιακή τομή της άκρης του σωλήνα, προστατεύοντας το αλουμίνιο από την επακόλουθη επαφή με το ψυκτικό.

Η παραβίαση της τεχνολογίας συγκόλλησης σωλήνων, ο κακός καθαρισμός του αλουμινίου μπορεί να οδηγήσει σε βλάβη του αγωγού και καταστάσεις έκτακτης ανάγκης.

Όπως μπορείτε να δείτε, η θέρμανση μπορεί να γίνει από πολυπροπυλένιο, το κύριο πράγμα είναι να το τοποθετήσετε σωστά!

Συνδέουμε το καλοριφέρ θέρμανσης με σωλήνες πολυπροπυλενίου

Στον ιδιωτικό τομέα, στις κατοικίες του παλιού οικιστικού αποθέματος και στα νέα κτίρια, αυτή τη στιγμή βρίσκονται σε εξέλιξη εργασίες για τον επανεξοπλισμό των συστημάτων θέρμανσης. Ο παλιός εξοπλισμός θέρμανσης, τα καλοριφέρ από χάλυβα και χυτοσίδηρο αντικαθίστανται με νέες συσκευές. Η σύγχρονη βιομηχανία παράγει διμεταλλικές συσκευές θέρμανσης από χάλυβα με βελτιωμένες παραμέτρους και χαρακτηριστικά. Αντίστοιχα, παράλληλα, οι παλιοί χαλύβδινοι αγωγοί μέσω των οποίων κυκλοφορεί το ψυκτικό αντικαθίστανται με νέα αναλώσιμα. Σήμερα οι σωλήνες πολυπροπυλενίου καταλαμβάνουν τις πρώτες θέσεις στη δημιουργία κυκλώματος θέρμανσης.

Κατά συνέπεια, ενόψει ενός τόσο μεγάλης κλίμακας εκσυγχρονισμού των συστημάτων θέρμανσης, προκύπτουν εύλογα ερωτήματα. Πώς γίνεται η κατανομή του κυκλώματος νερού από πολυπροπυλένιο στο σπίτι; Πώς φαίνεται η σύνδεση ενός καλοριφέρ συστήματος θέρμανσης με σωλήνες ενισχυμένους από πολυπροπυλένιο; Θα κατανοήσουμε λεπτομερώς και θα εξετάσουμε λεπτομερώς τι συνιστά τη σύνδεση αναλωσίμων πολυπροπυλενίου με πηγές θέρμανσης.

Επιλογές συστήματος θέρμανσης

Σήμερα, χρησιμοποιούνται δύο συστήματα θέρμανσης που μπορούν να χρησιμοποιηθούν για την εγκατάσταση καλοριφέρ θέρμανσης σε ένα σπίτι: ενός σωλήνα και δύο σωλήνων

Σχέδιο ενός σωλήνα για τη σύνδεση ενός καλοριφέρ θέρμανσης.

Ένα σύστημα ενός σωλήνα είναι ένα σύστημα θέρμανσης στο οποίο το ζεστό νερό εισέρχεται σε ολόκληρο το κτίριο, ρέει από πάνω προς τα κάτω μέσω σωλήνων και θερμαντικών σωμάτων που είναι εγκατεστημένα σε μεμονωμένα διαμερίσματα. Αυτό το σύστημα είναι αρκετά διαδεδομένο σήμερα, χρησιμοποιείται για πολυκατοικίες. Αλλά αυτή η μέθοδος εγκατάστασης έχει σημαντικά μειονεκτήματα:

• δεν υπάρχει τρόπος ρύθμισης της θερμοκρασίας του εξοπλισμού θέρμανσης (σε σπάνιες περιπτώσεις υπάρχει πιθανότητα να εγκαταστήσετε ένα επιπλέον ακριβό σύστημα).
• στους επάνω ορόφους η θερμοκρασία είναι υψηλότερη από ό,τι στους κάτω.
• εάν είναι απαραίτητο να πραγματοποιηθούν εργασίες επισκευής, ολόκληρος ο ανυψωτήρας απενεργοποιείται.
• Η πλήρης αποσύνδεση από το σύστημα κεντρικής θέρμανσης είναι αρκετά περίπλοκη.

Ένα σύστημα δύο σωλήνων για τη σύνδεση καλοριφέρ θέρμανσης είναι η παροχή ζεστού νερού μέσω ενός σωλήνα και έχει ήδη ψυχθεί - μέσω ενός άλλου (αυτή είναι η λεγόμενη επιστροφή). Όλα τα θερμαντικά σώματα με ένα τέτοιο σύστημα συνδέονται μόνο παράλληλα. Ένα σύστημα θέρμανσης δύο σωλήνων χρησιμοποιείται για ιδιωτικές κατοικίες, εξοχικές κατοικίες.

Δεν είναι μόνο πολύ βολικό και αποτελεσματικό, αλλά έχει επίσης πλεονεκτήματα όπως η δυνατότητα ρύθμισης της θερμοκρασίας των καλοριφέρ, η οποία θα είναι ίδια για όλες τις μπαταρίες, ανεξάρτητα από τον αριθμό των ορόφων.

Το ίδιο το σύστημα θέρμανσης αποτελείται από τέτοια στοιχεία όπως:

Σχέδιο δύο σωλήνων για τη σύνδεση ενός καλοριφέρ θέρμανσης.

• θερμαντικά σώματα με βύσμα στο κάτω μέρος και βαλβίδα στο επάνω μέρος.
• καπάκι καλοριφέρ?
• θερμοστάτης και βαλβίδα (για σύστημα δύο σωλήνων).
• κάνουλα;
• γάμπα;
• παράκαμψη (για σύστημα δύο σωλήνων).
• σύνδεσμοι και παξιμάδια ασφάλισης για τη στερέωση καλοριφέρ θέρμανσης.
• ανυψωτήρες με τη μορφή σωλήνων θέρμανσης (μπορεί να είναι από πολυπροπυλένιο, πολυαιθυλένιο, μέταλλο).

Δέσιμο με σωλήνες πολυπροπυλενίου

Οι σωληνώσεις των θερμαντικών σωμάτων μπορούν να πραγματοποιηθούν χρησιμοποιώντας μια ποικιλία σωλήνων, αλλά οι ειδικοί συνιστούν τη χρήση πολυπροπυλενίου. Οι σφαιρικές βαλβίδες για ιμάντες αγοράζονται επίσης σε πολυπροπυλένιο, μπορούν να είναι ίσιες και υπό γωνία, αυτή η επιλογή είναι η πιο απλή και φθηνή. Τα ορειχάλκινα εξαρτήματα είναι πιο ακριβά και η εγκατάσταση είναι πιο δύσκολη.

Η επένδυση πολυπροπυλενίου πραγματοποιείται ως εξής:

• ο σύνδεσμος με το παξιμάδι σύνδεσης εισάγεται στο multiflex, το οποίο συνδέεται εύκολα σε οποιαδήποτε πρίζα.
• οι ίδιοι οι σωλήνες είναι προσαρτημένοι στους τοίχους σε βολικό ύψος, δεν πρέπει να εφαρμόζουν σφιχτά στην επιφάνεια, είναι καλύτερα να αφήνετε ένα κενό 2-3 εκ. Οι σωλήνες στερεώνονται με ειδικά στηρίγματα, τα οποία στερεώνονται στον τοίχο με καρφιά ή βίδες με αυτοκόλλητη τομή.

Η σύνδεση πολυπροπυλενίου στα καλοριφέρ μπορεί επίσης να πραγματοποιηθεί όταν οι σωλήνες τοποθετούνται στον τοίχο, οπότε βγαίνουν στην επιφάνεια μόνο στα σημεία σύνδεσης.

Οι σωληνώσεις των θερμαντικών σωμάτων μπορούν να πραγματοποιηθούν χρησιμοποιώντας μια ποικιλία σωλήνων, αλλά οι ειδικοί συνιστούν τη χρήση πολυπροπυλενίου.

Οι συνδετήρες για μπαταρίες μπορεί να είναι πολύ διαφορετικοί, τις περισσότερες φορές είναι μια σύνδεση με πείρο, η οποία στερεώνεται στην επιφάνεια του τοίχου. Μπορούν επίσης να χρησιμοποιηθούν γωνιακά στηρίγματα, τα οποία σας επιτρέπουν επίσης να κρεμάτε καλοριφέρ στο απαιτούμενο ύψος. Για τις μπαταρίες πάνελ, τα στοιχεία στερέωσης παρέχονται στο κιτ, για τις τμηματικές μπαταρίες, πρέπει να αγοράσετε ξεχωριστά. Συνήθως, δύο βραχίονες ή καρφίτσες αρκούν για ένα τμήμα.

Η σύνδεση των γερανών πραγματοποιείται με τον εξής τρόπο:

• ο γερανός αποσυναρμολογείται, ένα εξάρτημα και ένα παξιμάδι σύνδεσης βιδώνονται στο ψυγείο.
• το παξιμάδι σφίγγεται σφιχτά με ειδικό κλειδί.

Όπως μπορείτε να δείτε, αυτή η διαδικασία είναι εξαιρετικά απλή. Για να εκτελέσετε τέτοιες εργασίες, χρειάζεται μόνο να αγοράσετε ένα ειδικό κλειδί υδραυλικών εγκαταστάσεων για Αμερικανίδες, χωρίς το οποίο είναι απίθανο να μπορείτε απλά να εγκαταστήσετε μια βρύση.

Τα ακόλουθα υλικά και εργαλεία απαιτούνται για την εγκατάσταση της μπαταρίας και τις σωληνώσεις:

• ένα σετ ειδικών κλειδιών.
• σφραγίδες για συνδέσεις με σπείρωμα.
• Ρυμούλκηση και πάστα κλωστής?
• νήμα για σκάλισμα.

Χαρακτηριστικά σύνδεσης καλοριφέρ

Η εγκατάσταση θέρμανσης διαφέρει σε ορισμένα χαρακτηριστικά:

1. Είναι απαραίτητο να παρατηρήσετε την απόσταση από το ψυγείο μέχρι το περβάζι του παραθύρου των 100 mm. Εάν το κενό μεταξύ των μπαταριών και του κάτω μέρους του περβάζι παραθύρου είναι διαφορετικό, τότε η ροή θερμότητας διαταράσσεται, η επίδραση του συστήματος θέρμανσης θα είναι χαμηλή.
2. Από την επιφάνεια του δαπέδου μέχρι την μπαταρία, η απόσταση πρέπει να είναι 120-150 mm, διαφορετικά εμφανίζεται μια απότομη πτώση θερμοκρασίας.
3. Για να είναι σωστή η μεταφορά θερμότητας του εξοπλισμού, η απόσταση από τον τοίχο πρέπει να είναι τουλάχιστον 20 mm.

Ταυτόχρονα, λαμβάνουμε υπόψη ότι η μέθοδος εγκατάστασης και η απόδοση των θερμαντικών σωμάτων επηρεάζονται σε μεγάλο βαθμό από τη μέθοδο εγκατάστασης: κάτω από το περβάζι παραθύρου σε ανοιχτή μορφή, η απόδοση του συστήματος θέρμανσης είναι μέγιστη - 96-97%, σε μια θέση σε ανοιχτή μορφή - έως 93%, σε μερικώς κλειστή μορφή - 88-93%, πλήρως κλειστή - 75-80%.

Το καλοριφέρ θέρμανσης μπορεί να εγκατασταθεί χρησιμοποιώντας μια ποικιλία μεθόδων, οι σωληνώσεις του γίνονται με σωλήνες μετάλλου, πολυαιθυλενίου, πολυπροπυλενίου

Είναι σημαντικό κατά την εγκατάσταση να τοποθετείτε σωστά όχι μόνο τους σωλήνες, αλλά και τις ίδιες τις μπαταρίες, ώστε να συνδέονται σύμφωνα με όλες τις συστάσεις και τα πρότυπα. Σε αυτή την περίπτωση, το σύστημα θέρμανσης θα λειτουργεί πολύ αποτελεσματικά και δεν θα απαιτεί επισκευές.

Μοιραστείτε αυτό το χρήσιμο άρθρο:

Τύποι καλοριφέρ για σωληνώσεις

Για να εγκαταστήσετε ένα σύστημα θέρμανσης, πρέπει να επιλέξετε τον τύπο του καλοριφέρ. Οι διαφορετικοί τύποι εξοπλισμού θέρμανσης διαφέρουν ως προς τους συνδετήρες στον τοίχο, τα υλικά κατασκευής, τη σύνδεση σωλήνων. Σήμερα, οι κατασκευαστές προσφέρουν τις ακόλουθες επιλογές:

Τομικά θερμαντικά σώματα.

1. Μπαταρίες από χάλυβα πάνελ, κατασκευασμένες με τη μορφή σχετικά λεπτών συμπαγών πάνελ. Η σύνδεση τέτοιων καλοριφέρ μπορεί να είναι πλευρική ή κάτω.
2. Ελαφρύ, κατασκευασμένο από αλουμίνιο.Συχνά χρησιμοποιούνται και διμεταλλικά. Τέτοιες μπαταρίες μπορούν να συνδεθούν σε ένα ή περισσότερα τμήματα, η σύνδεση με το κοινό σύστημα είναι πλευρική, οι σωλήνες πολυπροπυλενίου είναι ιδανικοί.

Για διαμερίσματα με κεντρική θέρμανση χρησιμοποιούνται διμεταλλικά καλοριφέρ (τα χυτοσίδηρο χρησιμοποιούνται όλο και λιγότερο, αυτό οφείλεται στο μεγάλο βάρος, τον όγκο, την ευθραυστότητά τους). Αυτό οφείλεται στο γεγονός ότι το νερό που παρέχεται στο σύστημα θέρμανσης περιέχει συχνά αλκάλια, άμμο, που μπορεί να βλάψει άλλους τύπους καλοριφέρ.

Για μια ιδιωτική κατοικία, τα καλοριφέρ από αλουμίνιο, πάνελ χάλυβα είναι εξαιρετικά, ενώ πρέπει να τηρούνται όλες οι προϋποθέσεις σύνδεσης (τα καλοριφέρ χάλυβα και αλουμινίου χρησιμοποιούνται για αγωγό χαλκού, μόνο θερμαντικά σώματα αλουμινίου για κανονικό).

Εξαρτήματα για τη σύνδεση καλοριφέρ

Η θέρμανση είναι ένα αρκετά περίπλοκο σύστημα, η σύνδεση του οποίου απαιτεί τη συμμετοχή ειδικού. Εκτός από τα θερμαντικά σώματα και τους σωλήνες, είναι επίσης απαραίτητο να προετοιμαστούν εξαρτήματα, χωρίς τα οποία η σύνδεση θα είναι απλά αδύνατη.

Το κιτ σύνδεσης αποτελείται από:

Εξαρτήματα για τη σύνδεση καλοριφέρ.

• ένα σετ που περιλαμβάνει βύσμα, προσαρμογείς, χειροκίνητο αεραγωγό, κλειδί για την εξαέρωση του αέρα από τις μπαταρίες και τους σωλήνες.
• futorki, ή προσαρμογείς που έχουν το δεξί και το αριστερό νήματα.
• ειδικά εργαλεία για βίδωμα προσαρμογέων.

Απαιτούνται επίσης βαλβίδες διακοπής για μπαταρίες, μην ξεχνάτε τους σωλήνες. Αυτό περιλαμβάνει επίσης σφαιρικές βαλβίδες, βαλβίδες για τη διακοπή της παροχής της ροής εργασίας ή τη ρύθμισή της.

Τι μπορεί να είναι το δέσιμο των σωλήνων πολυπροπυλενίου

Οι σωληνώσεις για ένα σύστημα θέρμανσης σπιτιού μπορεί να είναι πολύ διαφορετικές. Το θέμα είναι ότι ο καταναλωτής προσπαθεί πάντα να μειώσει την ποσότητα των αναλωσίμων, ενώ προσπαθεί να εξοπλίσει καλοριφέρ σε όλους τους θερμαινόμενους χώρους.

Θα πρέπει να πούμε αμέσως ότι πρόκειται για λείψανα του παρελθόντος. Σε αντίθεση με τους ακριβούς μεταλλικούς σωλήνες, τα αναλώσιμα πολυπροπυλενίου είναι πολύ φθηνότερα και ευκολότερα στην εγκατάσταση. Επομένως, η εξοικονόμηση μήκους του αγωγού δεν αξίζει τον κόπο. Επιλέξτε τον τύπο ιμάντα που θα αποφέρει τα περισσότερα οφέλη στην περίπτωσή σας. Οι μόνοι παράγοντες που μπορεί να επηρεάσουν την επιλογή του τύπου ιμάντα είναι οι ακόλουθοι παράγοντες:

• ποιο σύστημα θέρμανσης χρησιμοποιείται (σύστημα ενός σωλήνα ή δύο σωλήνων).

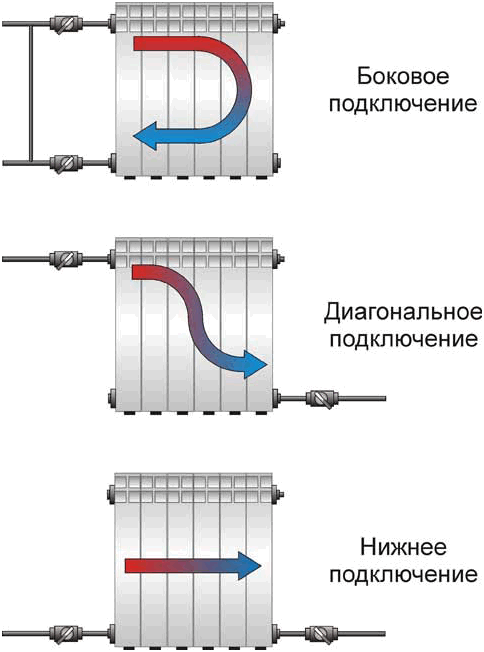

• τι είδους σύνδεση καλοριφέρ έχετε επιλέξει (διαγώνια, πλάγια ή κάτω).

Κατά κανόνα, όταν χρησιμοποιείτε οποιοδήποτε σύστημα θέρμανσης: μονοσωλήνων ή δύο σωλήνων, μπορεί να χρησιμοποιηθεί οποιοσδήποτε τύπος σύνδεσης για καλοριφέρ θέρμανσης.

σύμφωνα με τους ειδικούς, η τοποθέτηση του αγωγού είναι απαραίτητη για να ελαχιστοποιηθεί ο αριθμός των στροφών. Ένας ομαλός αυτοκινητόδρομος παραμένει ανθεκτικός στα υδροδυναμικά φορτία. Ο αγωγός θα μειώσει τον αριθμό των ζωνών στις οποίες μπορεί να συσσωρευτεί αέρας.

Για τη σύνδεση ενός συστήματος θέρμανσης μονού και διπλού κυκλώματος με χρήση σωλήνων πολυπροπυλενίου, υπάρχουν ορισμένες ιδιαιτερότητες.

• συνήθως σε ένα τέτοιο σύστημα χρησιμοποιείται σειριακή σύνδεση καλοριφέρ.
• μια παράκαμψη τοποθετείται πάντα μπροστά από την μπαταρία, που συνδέει τον σωλήνα τροφοδοσίας και τον σωλήνα επιστροφής. Κατά την κανονική λειτουργία του συστήματος θέρμανσης, η παράκαμψη δεν ενεργοποιείται. Κατά τη διάρκεια της προληπτικής συντήρησης ή σε περίπτωση έκτακτης ανάγκης, διακόπτεται η παροχή νερού στο ψυγείο. Το ψυκτικό κυκλοφορεί ελεύθερα μέσω της παράκαμψης.

• χρησιμοποιείται τόσο παράλληλη όσο και σε σειρά σύνδεση μπαταριών.
• Και οι δύο σωλήνες καλοριφέρ συνδέονται με διαφορετικούς σωλήνες. Το πάνω είναι συνδεδεμένο με τον σωλήνα παροχής, ο κάτω σωλήνας διακλάδωσης συνδέεται με την επιστροφή. Συνήθως σε συστήματα δύο σωλήνων, τα θερμαντικά σώματα συνδέονται παράλληλα, επομένως δεν απαιτείται η εγκατάσταση παρακαμπτηρίων.

Η σύνδεση σωλήνων πολυπροπυλενίου με καλοριφέρ πραγματοποιείται με δύο τρόπους: με συγκόλληση και χρήση εξαρτημάτων.Η εγκατάσταση καλοριφέρ και η σύνδεσή τους πραγματοποιείται με χρήση συγκολλητικού σιδήρου και υδραυλικών κλειδιών για έναν Αμερικανό.

Μέθοδοι εγκατάστασης καλοριφέρ και σωληνώσεων

Η σύνδεση των καλοριφέρ θέρμανσης πραγματοποιείται αφού τοποθετηθούν παράθυρα και πόρτες, προετοιμαστούν τα δάπεδα και οι τοίχοι για λεπτό φινίρισμα. Επιλογές σύνδεσης και τύποι καλοριφέρ, σωλήνες επιλέγονται εκ των προτέρων έτσι ώστε το δωμάτιο να είναι ήδη έτοιμο για την τοποθέτησή τους.

Ένα σύγχρονο σύστημα θέρμανσης αποτελείται από διάφορα εξαρτήματα. Μεταξύ αυτών, μπορεί κανείς να διακρίνει άμεσα τον λέβητα θέρμανσης, τον αγωγό και τις συσκευές θέρμανσης - καλοριφέρ, που παρουσιάζονται σε μεγάλη γκάμα.

Η διαδικασία εγκατάστασης της ίδιας της μπαταρίας είναι αρκετά απλή: πρέπει να επισημάνετε το μέρος για εγκατάσταση, να φέρετε τους σωλήνες, να βάλετε το ίδιο το ψυγείο και να κάνετε τη σύνδεση. Εξετάστε τη διαδικασία εγκατάστασης καλοριφέρ χρησιμοποιώντας σωλήνες θέρμανσης πολυπροπυλενίου με περισσότερες λεπτομέρειες. Ας μάθουμε ποιοι τύποι συστημάτων και συνδέσεων μπορούν να χρησιμοποιηθούν για αυτό, τι είναι απαραίτητο για τη σύνδεση του ίδιου του συστήματος θέρμανσης.

Θερμική διαστολή πολυπροπυλενίου

Το πολυπροπυλένιο, όπως και κάθε άλλο πλαστικό, έχει μια θερμική διαστολή που είναι κατά μέσο όρο 15 cm ανά 10 γραμμικά μέτρα του σωλήνα όταν θερμαίνεται κατά 40 βαθμούς ή περισσότερο. Αυτό σημαίνει ότι το πολυπροπυλένιο μπορεί να χρησιμοποιηθεί με ασφάλεια για παροχή κρύου νερού, αλλά οι σωλήνες από απλό PP δεν είναι κατάλληλοι για θέρμανση και παροχή ζεστού νερού: θα υποχωρήσουν, δημιουργώντας ζώνες στασιμότητας του ψυκτικού και συμβάλλοντας σε τοπική αύξηση της πίεσης στον αγωγό, η οποία με τη σειρά του μπορεί να οδηγήσει σε έκτακτη ανάγκη.

Είναι απίθανο να υπάρχουν χρήστες που συμφωνούν με τέτοιους κινδύνους από τη χρήση σωλήνων πολυπροπυλενίου. Γι' αυτό το λόγο για την εγκατάσταση συστημάτων θέρμανσης δεν χρησιμοποιείται απλό πολυπροπυλένιο, αλλά ενισχυμένο.
