Σωλήνες πολυπροπυλενίου για θέρμανση πώς να επιλέξετε

Τοποθέτηση ενισχυμένων σωλήνων PP

Η εγκατάσταση ενισχυμένων σωλήνων πολυπροπυλενίου είναι αρκετά απλή και είναι πολύ πιθανό να το κάνετε μόνοι σας εάν έχετε τον απαραίτητο εξοπλισμό για αυτό. Βασική προϋπόθεση για την ένωση είναι η δημιουργία μιας ισχυρής σφραγισμένης ραφής με την τήξη του ανώτερου στρώματος του υλικού.

Εργαλεία

Το σύνολο των εργαλείων που χρησιμοποιούνται κατά την εγκατάσταση περιλαμβάνει:

- ένα κολλητήρι-θερμαντήρας είναι μια ειδική μηχανή συγκόλλησης για τη συγκόλληση πολυπροπυλενίου.

Ειδική μηχανή συγκόλλησης (κολλητήρι)

- ένας κόφτης σωλήνων που θα σας επιτρέψει να κόψετε ακριβώς σε ορθή γωνία, κάτι που είναι πολύ σημαντικό για συγκόλληση υψηλής ποιότητας

Έτσι λειτουργεί ένας κόφτης σωλήνων

- εάν χρησιμοποιηθεί σωλήνας με ενίσχυση αλουμινίου, τότε χρειάζεται ξυριστική μηχανή, με την οποία αφαιρείται το φύλλο πριν από τη συγκόλληση και το τρίψιμο (λοξοτομή). Το εργαλείο πρέπει να έχει αιχμηρά και καλά ρυθμισμένα μαχαίρια.

Ξυριστική μηχανή

- εργαλείο μέτρησης - τετράγωνο, μεζούρα, επίπεδο κτιρίου, μαρκαδόρος.

Εάν σκοπεύετε να φτιάξετε ένα αξιόπιστο κύκλωμα θέρμανσης ώστε να διαρκεί πολλά χρόνια χωρίς διάφορα προβλήματα, δεν μπορείτε να χρησιμοποιήσετε αυτοσχέδια μέσα, χρειάζεστε εξειδικευμένα εργαλεία.

Προετοιμασία για εγκατάσταση

Πριν από την εγκατάσταση σωλήνων στο σύστημα, εκτελούνται σύντομες προπαρασκευαστικές εργασίες. Για να μην τραβήξουν έξω, συντάσσεται εκ των προτέρων ένα σχέδιο ολόκληρης της καλωδίωσης, γίνονται ακριβείς μετρήσεις και εισάγονται στο σχήμα. Τα απαραίτητα εξαρτήματα για τη σύνδεση υποδεικνύονται επίσης εκεί, στο σχήμα τοποθετούνται στα σημεία όπου θα βρίσκονται απευθείας στο σύστημα:

1. ενεργώντας σύμφωνα με το σχήμα, μετρήστε και κόψτε τα τμήματα σωλήνων.
2. Η λοξότμηση αφαιρείται από τα εξωτερικά άκρα τους.
3. ο χώρος όπου θα γίνει η σύνδεση καθαρίζεται και απολιπανθεί.
4. η μηχανή συγκόλλησης είναι στερεωμένη σε βάση και συνδέεται με το δίκτυο, πρέπει να θερμανθεί στους 255-260 μοίρες.

Ο χρόνος θέρμανσης καθορίζεται σύμφωνα με ειδικό πίνακα και εξαρτάται από τον τύπο του εξαρτήματος, το πάχος του τοιχώματος και τη διάμετρο του σωλήνα.

Βάθος διείσδυσης και χρόνος θέρμανσης

Πώς να συγκολλήσετε ενισχυμένους σωλήνες πολυπροπυλενίου

Τα μέρη συνδέονται μεταξύ τους ως εξής:

Λαμβάνονται δύο μέρη που έχουν προετοιμαστεί εκ των προτέρων για συγκόλληση. Το βάθος διείσδυσης σημειώνεται στον σωλήνα με μαρκαδόρο. Μετά από αυτό, το διαμορφωμένο τμήμα τοποθετείται σε ένα στοιχείο σε σχήμα κώνου - ένα μανδρέλι και ο σωλήνας εισάγεται στο μανίκι μέχρι το σημείο ρύθμισης.

διαδικασία συγκόλλησης

• Μετά τη θέρμανση, ο χρόνος της οποίας είναι αυστηρά σύμφωνος με τον πίνακα, τα εξαρτήματα αφαιρούνται από τον θερμαντήρα συγκολλητικού σιδήρου και συνδέονται γρήγορα μεταξύ τους. Πρέπει να τα εισάγετε προοδευτικά, χωρίς κύλιση και χωρίς επιπλέον προσπάθεια. Αφού κρυώσει η άρθρωση, σχηματίζεται μια σφιχτή ερμητική ραφή.
• Μια σωστά κατασκευασμένη σύνδεση δεν απαιτεί συνεχή παρακολούθηση, όπως, για παράδειγμα, μεταλλικοί σωλήνες με συνδέσεις με σπείρωμα. Αυτό μπορεί να θεωρηθεί πλεονέκτημα των προϊόντων ενισχυμένου πολυπροπυλενίου, επειδή μπορούν να ενσωματωθούν σε τοίχο χωρίς φόβο ατυχημάτων.
• Για την τοποθέτηση αγωγών θέρμανσης σε έναν τοίχο, είναι απαραίτητο να καταρτιστεί ένα ακριβές σχέδιο για τη διέλευση των σωλήνων, συνδέοντάς το σε ένα συγκεκριμένο δωμάτιο και λαμβάνοντας υπόψη τα χαρακτηριστικά του υλικού των τοίχων και των οροφών του κτιρίου.
• Οι σωλήνες τοποθετούνται επίσης κατά μήκος του τοίχου, στερεώνοντάς τους σε αυτόν με ειδικούς σφιγκτήρες (κλιπ), οι οποίοι βιδώνονται στους πείρους. Οι σωλήνες εισάγονται στους σφιγκτήρες και κλείνουν με μάνδαλο.

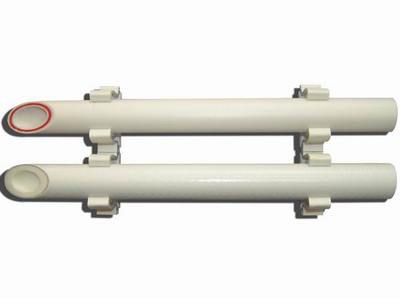

Στερέωση σωλήνων σε τοίχους

Πρέπει να γνωρίζετε ότι είναι αδύνατο να συνδέσετε σωλήνες πολυπροπυλενίου απευθείας στο ακροφύσιο του λέβητα εάν η θέρμανση τοποθετείται σε ιδιωτικό σπίτι. Η μετάβαση από το πολυπροπυλένιο σε έναν θερμαντήρα γίνεται χρησιμοποιώντας ένα κομμάτι χαλύβδινου σωλήνα, μήκους 45-50 εκατοστών.

Ταξινόμηση

Οι κορυφαίοι κατασκευαστές σωλήνων πολυπροπυλενίου παράγουν διάφορους τύπους προϊόντων που διαφέρουν ως προς το πάχος του τμήματος του τοίχου.Καθώς και η παρουσία ενισχυτικών στρωμάτων, συμπεριλαμβανομένων υαλοβάμβακα ή φύλλου αλουμινίου ως μέρος αυτών. Υπάρχουν μονοστρωματικά μέρη και πολυστρωματικά.

Οι σωλήνες παράγουν γκρι, λευκό, μαύρο, πράσινο. Το χρώμα δεν επηρεάζει την ποιότητα, τα χαρακτηριστικά του προϊόντος (εκτός από το ότι τα μαύρα είναι ανθεκτικά στο ηλιακό φως).

Πίνακας ταξινόμησης

Τάξεις	Χαρακτήρας	Σκοπός και μέγιστη θερμοκρασία	Πίεση
ΠΝ10	Με λεπτά τοιχώματα	για παροχή κρύου νερού και θέρμανση δαπέδου (έως 20 ή 45 βαθμούς C)	1 MPa
ΠΝ16	στέισο βάγκο	για παροχή κρύου και ζεστού νερού έως 60 βαθμούς Κελσίου	1,6 MPa
ΠΝ20	στέισο βάγκο	για παροχή κρύου και ζεστού νερού έως 95 βαθμούς Κελσίου	2 MPa
ΠΝ25	με ενίσχυση	για ζεστό νερό και θέρμανση έως 95 βαθμούς Κελσίου	2,5 MPa

Πριν αγοράσετε δομικά στοιχεία θέρμανσης, είναι επιτακτική ανάγκη να διευκρινίσετε σε ποια θερμοκρασία είναι σχεδιασμένα τα προϊόντα, να υπολογίσετε τη μέγιστη δυνατή πίεση.

Εξαρτήματα για εξαρτήματα πολυπροπυλενίου

Για να διασφαλιστεί μια ισχυρή σύνδεση, τα εξαρτήματα πρέπει να επιλέγονται στις κατάλληλες διαστάσεις του ίδιου κατασκευαστή. Οι εσωτερικές τους διάμετροι πρέπει να είναι ίσες με τις εξωτερικές διαμέτρους των σωλήνων.

Η στεγανότητα θα εξασφαλιστεί μόνο με μια άρθρωση συγκόλλησης που χρησιμοποιεί μια μηχανή συγκόλλησης RRG ή μια ειδική συσκευή συγκόλλησης. Η κολλημένη, με σπείρωμα, στερέωση με συμπίεση δεν είναι αρκετά αξιόπιστη, καθώς οδηγεί σε καμπυλότητα, παραμόρφωση των προϊόντων. Τι εξαρτήματα χρειάζονται για σωλήνες προπυλενίου, είδη προϊόντων;

1. Σύζευξη - ένα κοίλο κομμάτι που χρησιμοποιείται κατά τη σύνδεση δύο άκρων της ίδιας διαμέτρου. Δύο τμήματα εισάγονται σε αυτό από διαφορετικές πλευρές, στερεωμένα με συγκόλληση. Οι πτυσσόμενοι σύνδεσμοι με παξιμάδι σύνδεσης είναι απαραίτητοι για χώρους που υπόκεινται σε καθαρισμό, αποσυναρμολόγηση (για αφαίρεση στοιχείων, μετρητές).
2. Αμερικανός - κατά την εγκατάσταση ενός σπειροειδούς συνδέσμου ενός μεταλλικού προϊόντος και ενός σωλήνα θέρμανσης από πολυπροπυλένιο. Στο ένα άκρο, ένα αποσπώμενο στοιχείο με μεταλλικό νήμα είναι στριμμένο, στο άλλο άκρο είναι συγκολλημένο σε ένα πλαστικό τμήμα.
3. Τα εξαρτήματα τσοκ χρειάζονται όταν συνδυάζονται εύκαμπτοι σωλήνες με σωλήνες.
4. Αντάπτορες - στοιχεία σύνδεσης τμημάτων άνισων διαμέτρων. Μεταξύ της γκάμας των προϊόντων υπάρχουν εξαρτήματα με σπείρωμα για τη σύνδεση μεταλλικών και σωλήνων πολυπροπυλενίου ή μεταξύ τμημάτων θερμαντικών στοιχείων.
5. γωνίες. Χρησιμοποιούνται σε γωνίες, έχουν διαφορετικά μεγέθη ή ίδιες γωνίες και διαμέτρους, σε συνδυασμό με αντάπτορες.
6. Ένας σταυρός, ένα μπλουζάκι είναι απαραίτητο για την άρθρωση, αφαίρεση τριών ή περισσότερων κλάδων του αγωγού. Διαφέρουν σε διαμορφώσεις, γωνίες. Μοντέλα με σπείρωμα - για εξαρτήματα κατασκευασμένα από διακριτικά υλικά (μέταλλο, πλαστικό). Τα λεία, χωρίς σπείρωμα εξαρτήματα συνδέουν σωλήνες πολυπροπυλενίου PPR για θέρμανση.
7. περιγράμματα. Δεν συνιστάται η κάμψη του πολυπροπυλενίου, επομένως, όταν κυκλώνετε οποιαδήποτε γραμμή σύρματος, ειδικά κοίλα, καμπύλα μέρη - περιγράμματα συγκολλούνται στη δομή.
8. Βρόχοι - αντισταθμιστές για σωλήνες θέρμανσης από πολυπροπυλένιο χρησιμοποιούνται για τη ρύθμιση των θερμικών επεκτάσεων θέρμανσης.
9. Οι βαλβίδες, οι βρύσες χρησιμοποιούνται από πολυπροπυλένιο ή ορείχαλκο, παρουσία προσαρμογέων.

Στοιχεία σύνδεσης, βύσματα, σφιγκτήρες, συνδετήρες από πολυπροπυλένιο είναι βολικά. Είναι πρακτικά και χαμηλού κόστους.

ΔΕΣ ΤΟ ΒΙΝΤΕΟ

Οι κύριες διαστάσεις της διαμέτρου είναι 20 - 40 mm.

Είναι εξίσου σημαντικό να εγκαταστήσετε σύμφωνα με τις οδηγίες. Η συγκόλληση στοιχείων σωλήνων και εξαρτημάτων συνεπάγεται ασφαλή στερέωση, χωρίς περιστροφή

Η συγκόλληση των εξαρτημάτων θα γίνει αξιόπιστη και σφιχτή μόνο αφού στερεοποιηθούν οι σωλήνες.

Προσοχή, υπάρχουν πολλοί απατεώνες στην αγορά σήμερα που προσφέρουν ένα εύθραυστο, βραχύβιο ψεύτικο με το εμπορικό σήμα μιας γνωστής εταιρείας. Τέτοιοι σωλήνες γίνονται αμέσως άχρηστοι.

Προσοχή στα πρωτότυπα πιστοποιητικά και άδεια

Τι να προσέξετε όταν επιλέγετε σωλήνες

Τα προϊόντα είναι μονοστρωματικά και πολυστρωματικά

Οι πολυστρωματικοί σωλήνες είναι πιο ακριβοί, αλλά είναι ενισχυμένοι, ώστε να μπορούν εύκολα να αντιμετωπίσουν τις συνθήκες υψηλής θερμοκρασίας.

Βαθμολόγηση

Όλα τα πλαστικά προϊόντα μονής στρώσης περιέχουν μια σήμανση που σας επιτρέπει να μάθετε τη σύνθεση, αντίστοιχα, και πού μπορούν να βρεθούν.

χρήση.

Βαθμολόγηση	ιδιαιτερότητες	εφαρμογή
PPH	Υψηλή σκληρότητα Δεν είναι έτοιμο για λειτουργία σε χαμηλές θερμοκρασίες	SHV Εξαερισμός Βιομηχανική γραμμή σωλήνων
PPB	Ευκαμψία Αντοχή στον παγετό	SHV "ζεστό πάτωμα" Παραγωγή αντικραδασμικών σωλήνων και εξαρτημάτων
PPR	Υψηλή αντοχή Αντέχει σε διακυμάνσεις θερμοκρασίας +110 βαθμούς Κελσίου Ανακτήστε πλήρως μετά την απόψυξη Ανθεκτικό σε επιθετικά περιβάλλοντα αθόρυβος	SHV SGV "ζεστό πάτωμα" Θέρμανση για ιδιωτική κατοικία Μεταφορά συμπιεσμένος αέρας

Ενίσχυση

Κατά τη συγκόλληση στις αρθρώσεις, θα πρέπει να αφαιρέσετε το ενισχυμένο στρώμα.

α) Αλουμινόχαρτο, μπορεί να είναι πιο κοντά στην εξωτερική επιφάνεια ή στην εσωτερική. Σε οποιαδήποτε έκδοση, εγκατάσταση με δυνατότητες.

Τα στρώματα είναι δύο τύπων

• Διάτρητο - φύλλο με τρύπες. Τη στιγμή της χύτευσης του σωλήνα, το υγρό πολυπροπυλένιο διεισδύει μέσα από τις οπές, δημιουργώντας έναν συμπαγή μονόλιθο.
• Ένα συμπαγές στρώμα είναι τρία κολλημένα στρώματα.

β) Ενισχυμένο με υαλοβάμβακα - πληρωτικό fiberglass προστίθεται στο πολυπροπυλένιο.

• Συγκόλληση χωρίς χαρακτηριστικά
• Υψηλή ακαμψία σωλήνα
• Θερμική διαστολή 25%
• Μονολιθική σύνδεση

Χρώμα

Το χρώμα επηρεάζει την ποιότητα του προϊόντος; Οι ειδικοί είναι βέβαιοι ότι αυτό το γεγονός θα πρέπει να ληφθεί υπόψη.

Γκρί

• Αντέχει σε υψηλές θερμοκρασίες
• Ανθεκτικό σε επιθετικά περιβάλλοντα
• Μεγάλη διάρκεια ζωής
• Δεν βλάπτει το περιβάλλον
• σφραγισμένο

Μαύρος

• Δεν μεταδίδει υπεριώδεις ακτίνες
• Ανθεκτικό σε επιθετικά μέσα και χημικά
• Δεν στεγνώνει
• Αυξημένη δύναμη

Πράσινος

Κατηγορία χαμηλής τιμής, κατάλληλη για τη διευθέτηση του συστήματος άρδευσης του εργοταξίου.

Κατασκευαστής

Χρησιμοποιώντας προϊόντα γνωστών κατασκευαστών, υπάρχει εγγύηση ποιότητας και συμμόρφωσης με τις σημάνσεις και τα πρότυπα.

• Banninger, Aquatherm, Wefatherm, Pexay - Γερμανία
• Ecoplastic, FV – Plast – Τσεχία
• TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 – Τουρκία
• PRO AQUA, CROSS, RBC, Heisskraft, Santrade, Politek - Ρωσία
• ΜΠΛΕ ΩΚΕΑΝΟΣ, Dyzain - Κίνα

Σωλήνες αποχέτευσης

Αυτός είναι ένας ξεχωριστός τύπος σωλήνα. Κατασκευάζονται αυστηρά σύμφωνα με το SNiP 2.04.01 και το Sp 40.107

Απαιτήσεις για προϊόντα αποχετευτικού συστήματος

• Υψηλές αντιδιαβρωτικές ιδιότητες
• Αντοχή σε επιθετικό περιβάλλον
• Μέγιστη θερμοκρασία +95 βαθμοί
• Διάρκεια ζωής 50 χρόνια
• pH 2-12
• Διαθεσιμότητα πιστοποιητικού
• Πράξη συμμόρφωσης με τα υγειονομικά πρότυπα.

Τεχνικά χαρακτηριστικά σωλήνων αποχέτευσης πολυπροπυλενίου

• Θερμοκρασία παραμόρφωσης από +150
• Πυκνότητα 0,9 g/cm3
• Φορτίο θραύσης 35 N/mm2
• Όριο υγρού 25 N/mm2
• Γραμμική διαστολή 0,15 mm/m
• Θερμοχωρητικότητα (στα +20) 2kJ/kgf
• Θερμική αγωγιμότητα (στα +20) 024 W/ms

Διαστάσεις

• Διάμετρος προϊόντος: 200, 160, 130, 110, 80, 50, 40, 32.
• Μήκος σωλήνα: 3m, 2m, 1m, 0,75m, 0,5m.
• Οι σωλήνες αποχέτευσης δεν είναι ελαστικοί και δεν έχουν ευκαμψία. Τα εξαρτήματα χρησιμοποιούνται για την εγκατάσταση.

Οι σωλήνες πολυπροπυλενίου δικαιολογούν πλήρως την σχέση ποιότητας/τιμής. Τα σωστά επιλεγμένα και εγκατεστημένα προϊόντα θα διαρκέσουν για μεγάλο χρονικό διάστημα χωρίς επισκευή.

Κορυφαίοι κατασκευαστές

Η Rehau θεωρείται ο αμετάβλητος ηγέτης μεταξύ των κατασκευαστών σωλήνων και εξαρτημάτων πολυπροπυλενίου εδώ και πολλά χρόνια. Οι προγραμματιστές της εταιρείας έχουν καταλήξει σε μια αξιόπιστη μέθοδο για τη σύνδεση σωλήνων χρησιμοποιώντας γωνίες και άλλα στοιχεία σύνδεσης.

Ωστόσο, από τότε που εμφανίστηκαν τα εξαρτήματα rehau, έχει κυλήσει πολύ νερό κάτω από τη γέφυρα. Η αγορά κυριολεκτικά γέμισε με εταιρείες που προσφέρουν τις δικές τους καινοτομίες από πολυπροπυλένιο. Κάθε κατασκευαστής προσπαθεί να ξεχωρίζει με τα προϊόντα του, αλλά ποιον αξίζει πραγματικά να εμπιστευτείτε; Εδώ δηλώνουμε μόνο εκείνες τις μάρκες που επισημαίνονται ως οι καλύτερες από τους ίδιους τους καταναλωτές.

Το πολυπροπυλένιο μπορεί να χρησιμοποιηθεί για την κατασκευή ολόκληρου του συστήματος θέρμανσης, ακόμη και σε μεγάλα σπίτια

Οι πρώτες είναι γερμανικές εταιρείες. Είναι ιδανικά σε θέση να παράγουν προϊόντα υψηλής ποιότητας εισάγοντας τις μοναδικές ανθεκτικές ιδιότητες του πολυπροπυλενίου στα πλαστικά προϊόντα τους: Akwatherm, Banninger, Rehau.

Αξιόπιστοι κατασκευαστές σωλήνων πολυπροπυλενίου, εξαρτήματα - Τσεχία WavinEcoplastic, Valtec - Ιταλικά ανταλλακτικά.

Εξαρτήματα Rehau Γερμανίας, προϊόντα της τουρκικής εταιρείας KALDE, Russian RVC είναι δημοφιλή. Οι κριτικές για προϊόντα από την Κίνα, την Τουρκία, την Ουκρανία διαφέρουν: οι εγκωμιαστικές εναλλάσσονται με τις αρνητικές. Μια τέτοια αντιπαράθεση συνδέεται με πολυάριθμες υπόγειες παραποιήσεις. Τα ανθεκτικά στη φθορά προϊόντα ppr που κατασκευάζονται από βιομηχανικές εγκαταστάσεις δεν δέχονται παράπονα.

Γενικές πληροφορίες για την ταξινόμηση σωλήνων

Οι σωλήνες είναι κατασκευασμένοι από πολυπροπυλένιο.

Ομοπολυμερές

Πρότυπα PPR

• GOST 21553 - Το υλικό λιώνει σε θερμοκρασία +149 βαθμών Κελσίου
• GOST 15139 - πυκνότητα 0,9 g / cm3
• GOST 11262 - τέντωμα 24-25 N / τετραγωνικά mm, επιμήκυνση όταν φτάσει το 50%
• Αντοχή σε εφελκυσμό 34-35
• GOST 15173 συντελεστής θερμικής διαστολής - 0,15 mm / mms
• GOST 23630 θερμοχωρητικότητα 2 kJ/kg στους +20 Κελσίου
• Γερμανικό πρότυπο. Θερμική αγωγιμότητα 0,24 watt ανά m/s στους +20 Κελσίου

Χαρακτηριστικά PPR

• Χωρίς διάβρωση ή αποσύνθεση. Μεγάλη διάρκεια ζωής. Θέρμανση και παροχή ζεστού νερού - 50 χρόνια, παροχή κρύου νερού - 100 χρόνια
• Η εσωτερική διάμετρος δεν αλλάζει κατά τη λειτουργία, τα τοιχώματα είναι λεία, δεν σχηματίζεται κόλληση.
• Πιστή τιμή
• Πνεύμονες
• Δεν απαιτεί βαφή. Επισκευή χωρίς χαρακτηριστικά. Η αντικατάσταση της κατεστραμμένης περιοχής πραγματοποιείται χωρίς ακριβό ειδικό εξοπλισμό
• Συνδέεται σε ένα μονολιθικό σύστημα, το οποίο εγγυάται πλήρη αδιαβροχοποίηση. Οι συνδέσεις με σπείρωμα διατηρούνται στο ελάχιστο.
• Ελάχιστη συμπύκνωση. Χαμηλή θερμική αγωγιμότητα.
• Ουσιαστικά αθόρυβο
• Δεν επηρεάζεται από τις διακυμάνσεις της θερμοκρασίας
• Αντέχει καλά σε σκληρά περιβάλλοντα
• Το υλικό είναι φιλικό προς το περιβάλλον

Εφαρμογή

1. Υδραυλική εγκατάσταση
2. Δημιουργία συστήματος θέρμανσης
3. Αποχετευτικό σύστημα και αποχέτευση ομβρίων
4. Μεταφορά επιθετικών χημικών
5. Για τη μεταφορά πεπιεσμένου αέρα
6. Για σύστημα άρδευσης
7. Για συσκευές αποστράγγισης

Ποιοι σωλήνες θα χρησιμοποιηθούν για την εγκατάσταση σχετίζεται άμεσα με το πεδίο εφαρμογής. Τα προϊόντα έχουν διαφορετικά χαρακτηριστικά. Για παράδειγμα, για το αποχετευτικό σύστημα, οι κύριοι δείκτες είναι η μέγιστη θερμοκρασία και πίεση και για το δίκτυο ύδρευσης οι απαιτήσεις είναι αυξημένες.

Τεχνικές προδιαγραφές

• PN 10 - πίεση όχι μεγαλύτερη από 10 ατμόσφαιρες, θερμοκρασία 20 μοίρες. Μπορεί να χρησιμοποιηθεί για κρύο νερό και τεχνικό νερό.
• PN16 - πίεση έως 16 ατμόσφαιρες, θερμοκρασία +60 βαθμοί Κελσίου. Εξωτερική διάμετρος 1,6 -11 εκ. Κατάλληλο για ενδοδαπέδια θέρμανση.
• PN20 - πίεση 20 atm. Θερμοκρασία 95 βαθμοί Κελσίου. Ιδανικό για CH
• PN 25 - το υλικό περιέχει φύλλο αλουμινίου ή fiberglass. Επενδυμένο με υψηλή αντοχή. Πίεση 25 atm., Μέγιστη θερμοκρασία 95 βαθμοί Κελσίου.

Εξωτερική διάμετρος (mm)	ΠΝ10	ΠΝ20	ΠΝ25
	Διάμετρος εσωτερικά	πάχος τοιχώματος	Διάμετρος εσωτερικά	πάχος τοιχώματος	Διάμετρος εσωτερικά	πάχος τοιχώματος
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26,0	3,0	21,2	5,4	21,2	3,0
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	1,8,4

Ισοδύναμο πέρασμα (mm)	Εξωτερική διάμετρος (mm)
10	16
15	20
20	25
25	32
32	40
40	50
50	63
65	75
80	90
90
100	110
125	125
150	160
160	180
200	225
225	250
250	280
300	315
400	400
500	500
600	630
800	800
1 000	1 000
1 200	1 200

Θερμοκρασία Κελσίου	Διάρκεια Ζωής	Τύπος σωλήνα
ΠΝ10	ΠΝ16	ΠΝ20	ΠΝ25
Επιτρεπόμενη υπερπίεση kgf/cm2
20	10	13,5	21,7	21,7	33,9
20	25	13,2	21,1	26,4	33,0
20	50	12,9	20,7	25,9	32,3
30	10	11,7	18,8	23,5	9,3
30	25	11,3	18,1	22,7	28,3
30	50	11,1	17,7	22,1	27,7
40	10	10,1	16,2	20,3	25,3
40	25	9,7	15,6	19,5	24,3
40	50	9,2	14,7	18,4	23,0
50	8,7	13,9	17,3	23,5	21,7
50	25	8,0	12,8	16,0	20,0
50	50	7,3	11,7	14,7	18,3
60	10	7,2	11,5	14,4	18,0
60	25	6,1	9,8	12,3	15,3
60	50	5,5	8,7	10,9	13,7
70	10	5,3	8,5	10,7	13,3
70	25	4,5	7,3	9,1	11,9
70	30	4,4	7,0	8,8	11,0
70	50	4,3	6,8	8,5	10,7
80	5	4,3	6,9	8,7	10,8
80	10	3,9	6,3	7,9	9,8
80	25	3,7	5,9	7,5	9,2
95	1	3,9	6,7	7,6	8,5
95	5	2,8	4,4	5,4	6,1

Κριτήρια επιλογής

Οι ακόλουθες παράμετροι βοηθούν στην επιλογή των σωστών σωλήνων πολυπροπυλενίου για θέρμανση:

Μήκος - ευθύγραμμα τμήματα διαφόρων μηκών (2-5 m) είναι βολικά για μεταφορά, αποθήκευση. Προσαρμοσμένα εξαρτήματα είναι διαθέσιμα.

Διάμετρος - διάκριση μεταξύ εσωτερικών και εξωτερικών, εξωτερικών διαμέτρων. Η εξωτερική διάμετρος υποδεικνύεται σε mm. (16 mm - 500 mm και άνω), σε ίντσες εσωτερικά. Αυτή η παράμετρος είναι σημαντική κατά τον υπολογισμό των ρυθμών ροής ρευστού, των παραμέτρων λειτουργίας της θερμοκρασίας θέρμανσης και των αποδεκτών κριτηρίων κανονικής πίεσης. Με βάση τη διάμετρο, επιλέξτε εξαρτήματα, συνδετικά εξαρτήματα για την εγκατάσταση του αγωγού.

Η διάμετρος των σωλήνων πολυπροπυλενίου για θέρμανση χωρίζεται στις ακόλουθες κατηγορίες ανάλογα με το μέγεθος.

1. Οι λεπτομέρειες των μικρών τμημάτων (16-63 mm) είναι εξοπλισμένες σε πολυώροφα, μικρά σπίτια, δημόσια κτίρια. Εγκαθίστανται για τη διεξαγωγή θέρμανσης, δομές ύδρευσης, γραμμές σύνδεσης με κεντρικά δίκτυα θέρμανσης.
2. Προϊόντα μεσαίου μεγέθους (75 - 135 mm) χρησιμοποιούνται για εξαερισμό, αποχετευτικές κατασκευές σπιτιών, διάφορα κτίρια. Συμμετέχει στη μεταφορά χημικών βιομηχανικών ουσιών, όγκων πεπιεσμένου αέρα. Η πιο δημοφιλής διάμετρος μεγέθους είναι 110 mm (για το αποχετευτικό σύστημα στο εσωτερικό).
3. Σωλήνες μεγάλης διαμέτρου (πάνω από 400 mm) χρησιμοποιούνται μόνο για αποχετευτικά συστήματα για εξωτερική χρήση, την κύρια γραμμή ύδρευσης και σε βιομηχανικές επιχειρήσεις.

Για την επιλογή προϊόντων οικιακής χρήσης, βασίζονται συχνά στον ακόλουθο υπολογισμό της διαμέτρου του σωλήνα για θέρμανση:

20 mm - για υδραυλικά και θέρμανση κλαδιών εντός διαμερισμάτων. 25 mm - για ανυψωτικά και καλωδιώσεις σε χαμηλά κτίρια, για τοποθέτηση γραμμών θέρμανσης, τοποθέτηση θερμαινόμενων δαπέδων. 32 mm - για την κατασκευή ανυψωτικών, για την εγκατάσταση γραμμών τροφοδοσίας σε σπίτια 5 ορόφων και άνω.

Θερμοκρασία. Το μέγιστο όριο θερμοκρασίας για το οποίο σχεδιάζονται σωλήνες πολυπροπυλενίου των κατηγοριών PN20 και PN25 είναι 95 βαθμοί C. Το PN25 επιλέγεται για δομές θέρμανσης. Αλλά εδώ υποδεικνύεται η σταθερή μέγιστη θερμοκρασία του ζεστού νερού, η οποία δεν επηρεάζει την κατάσταση του σωλήνα. Ταυτόχρονα, αντέχουν τέλεια σε υψηλό επίπεδο 120 μοιρών, αλλά μόνο για μικρό χρονικό διάστημα.

Το σημείο τήξης του πλαστικού είναι 175 βαθμοί C - η πλήρης καταστροφή του υλικού.

Ενίσχυση. Το ενισχυμένο πολυπροπυλένιο αποφεύγει την κρίσιμη διαστολή του σωλήνα κατά την παροχή ζεστού νερού, ένας σωλήνας ενισχυμένος με παχύτερο fiberglass μπορεί να αντέξει θερμοκρασιακά φορτία πολύ καλύτερα από ό,τι χωρίς πληρωτικό. Μια θερμοκρασία 140 βαθμών μαλακώνει το προϊόν, χάνει γρήγορα τη διαμόρφωση και τη δομή του. Ενισχυμένο πολυπροπυλένιο για θέρμανση ή όχι - σίγουρα θα καταρρεύσει όταν ξεπεραστεί ο υπερεκτιμημένος κανόνας.

Πίεση. Κάθε πλαστικό βιομηχανικό προϊόν υγιεινής έχει ενιαία διάμετρο σωλήνων πολυπροπυλενίου, τυπικές εργασίες και αντίστοιχη σήμανση

Όταν επιλέγετε ένα πακέτο, δώστε προσοχή στον υπολογισμό της θερμικής αγωγιμότητας, των τεχνικών χαρακτηριστικών και των παραμέτρων πίεσης, η περίοδος λειτουργίας των διακλαδώσεων του αγωγού εξαρτάται από αυτό

Η σήμανση των σωλήνων πολυπροπυλενίου αποτελείται από:

τα γράμματα "PN", τα οποία υποδεικνύουν την ονομαστική πίεση.

αριθμοί "10, ..., 25" - η τιμή της πίεσης σε ατμόσφαιρες.

Πλεονεκτήματα των σωλήνων από ανθεκτικό πολυπροπυλένιο

Οι σωλήνες πολυπροπυλενίου χρησιμοποιούνται σε διάφορες βιομηχανίες επισκευών και κατασκευών. Τα τεχνικά χαρακτηριστικά των προϊόντων έχουν ήδη εκτιμηθεί ιδιαίτερα από τους καταναλωτές σε όλο τον κόσμο, επομένως το πολυπροπυλένιο για θέρμανση έχει γίνει απαραίτητο στην κατασκευή αγωγών ύδρευσης.

Αυτοί οι σωλήνες συνδέονται για θέρμανση χρησιμοποιώντας συγκόλληση διάχυσης (τήξη υλικών μέσω θέρμανσης σε υψηλές θερμοκρασίες). Η σύνδεση διάχυσης δημιουργεί έτσι έναν αχώριστο δεσμό.

Αντιπροσωπεύουν μια δομή σύνδεσης με ελαστικό σχήμα, παρόμοια σε εμφάνιση με βρόχο. Το στοιχείο σύνδεσης αντισταθμίζει την επέκταση των θερμοκρασιών κατά τις απότομες αλλαγές της θερμοκρασίας μέσα στο σωλήνα ή με αύξηση της πίεσης του νερού. Μεταλλικά-πλαστικά μέρη σε αυτή την περίπτωση σίγουρα θα σπάσουν.

Τα προϊόντα πολυπροπυλενίου με την ένδειξη "για θέρμανση" έχουν πολλά θετικά πλεονεκτήματα, ανεξάρτητα από τον τύπο του οπλισμού:

• δεν υπόκεινται σε διάβρωση και αναπαραγωγή επιβλαβών μυκήτων ή βακτηρίων.
• ανθεκτικό σε μηχανικές και χημικές επιδράσεις από το εξωτερικό.
• χαμηλή απώλεια θερμότητας (το πλαστικό, σε αντίθεση με το μέταλλο, δεν ζεσταίνεται πολύ από το ζεστό νερό που διέρχεται από τη γραμμή).
• γρήγορη και εύκολη εγκατάσταση / αποσυναρμολόγηση.
• μεγάλη γκάμα εξαρτημάτων (στοιχεία σύνδεσης)
• Η επίστρωση τα καθιστά ανθεκτικά στη φθορά.
• Το μικρό βάρος απλοποιεί την παράδοση στο χώρο συναρμολόγησης.
• δημιουργείται ένα αδιαπέραστο ερμητικό σύστημα θέρμανσης.
• δεν απαιτείται ζωγραφική.
• μέγιστη φιλικότητα προς το περιβάλλον.
• δεν υπάρχει δόνηση, θόρυβος από την κίνηση του νερού.
• το υλικό δεν άγει ηλεκτρισμό.
• αντοχή στη φωτιά?
• οι ροές νερού με ισχυρή πίεση διατηρούνται σταθερά.
• ζεστό νερό κατάλληλης θερμοκρασίας δεν αλλοιώνει το σχήμα και την ποιότητα του προϊόντος.
• η μέση τιμή που είναι διαθέσιμη σε κάθε ιδιοκτήτη.

Υπάρχει ένας τεράστιος αριθμός παραλλαγών στην αποσύνδεση τέτοιων σωλήνων.

Οι γραμμές θέρμανσης πολυαιθυλενίου ή χλωριούχου πολυβινυλίου δεν έχουν τέτοιες ιδιότητες και η GOST σωλήνων πολυπροπυλενίου εγγυάται, με σωστή εγκατάσταση, να τους εξυπηρετεί άψογα για δεκαετίες.
