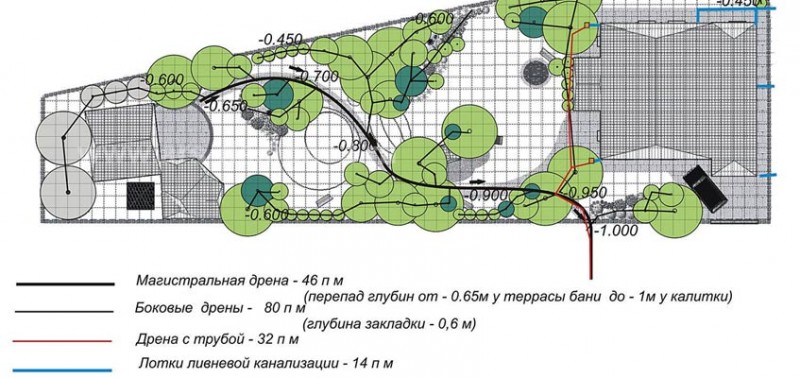

Παράδειγμα έργου αποχέτευσης

Πώς δημιουργείται ένα έργο αποχετευτικού συστήματος

Είναι επιθυμητό να αναπτυχθεί ένα έργο αποχετευτικού συστήματος στο στάδιο ανάπτυξης της τοποθεσίας, καθώς τα επιφανειακά και υπόγεια ύδατα μπορούν να έχουν καταστροφική επίδραση τόσο στους χώρους πρασίνου στην τοποθεσία όσο και στις κατασκευές. Αυτή η προσέγγιση θα λύσει αποτελεσματικά και ολοκληρωμένα το πρόβλημα των πλημμυρών, θα αποφύγει το περιττό οικονομικό και εργατικό κόστος. Αλλά οι υπάλληλοι της εταιρείας μας μπορούν να πραγματοποιήσουν αποστράγγιση μετά την κατασκευή. Απλώς θα διαρκέσει περισσότερο και, κατά συνέπεια, θα κοστίσει λίγο περισσότερο.

Ο σχεδιασμός των συστημάτων αποχέτευσης στην εταιρεία μας ρυθμίζεται από τα σχετικά κανονιστικά έγγραφα - SNiP 2.06.15-85 και 2.04.03-85 και βασίζεται στις σύγχρονες εξελίξεις τέτοιων οργανισμών όπως οι Mosproekt, NII Mosstroy και άλλοι στον τομέα της αποχέτευσης από σωλήνες πολυαιθυλενίου με κέλυφος φίλτρου.

Πληροφορίες που χρειάζεστε για να εργαστείτε σε ένα έργο αποχέτευσης:

1. Κάτοψη του χώρου με κτίρια σημειωμένα σε αυτό και που υποδεικνύουν το βάθος της τοποθέτησης των θεμελίων
2. Τοπογραφική αποτύπωση της επικράτειας (για σύνθετα ανάγλυφα ή γεωπλαστικά που είναι σύνθετα στην έννοια - υποχρεωτικό, για επίπεδες περιοχές με απλό ανάγλυφο - όχι υποχρεωτικό)
3. Απαιτείται ένας χάρτης εξωραϊσμού (denroplan) για τη σύνδεση του συστήματος αποχέτευσης με τις προγραμματισμένες περιοχές εξωραϊσμού
4. Απαιτείται σε κάθε περίπτωση σχέδιο δρόμων και μονοπατιών (για την αποτελεσματική συλλογή και απομάκρυνση του νερού από μονοπάτια και χώρους συμπαγούς πλακόστρωσης)
5. Γεωλογικά και υδρολογικά δεδομένα της αναπτυγμένης περιοχής. Αυτά τα δεδομένα μπορεί να μην χρειάζονται εάν το οικοδομικό τετράγωνο στο οποίο βρίσκεται η τοποθεσία έχει ήδη μελετηθεί και το έδαφος έχει την ίδια δομή. Εκείνοι. δεν απαιτείται αναδιάταξη "γεωλογίας".
6. Σχέδιο επικοινωνίας στην επικράτεια (υφιστάμενο και προγραμματισμένο).

Τύποι αποχετεύσεων που χρησιμοποιούνται σε έργα αποχέτευσης

Απόσπασμα από το SNiP 2.06. 15-85 (ρήτρα 3.23 "Μηχανική προστασία της περιοχής από πλημμύρες και πλημμύρες"): "Κατά την επιλογή συστημάτων δομών αποστράγγισης, το σχήμα και το μέγεθος της περιοχής που απαιτεί αποστράγγιση, τη φύση της κίνησης των υπόγειων υδάτων, τη γεωλογική δομή, τη διήθηση θα πρέπει να λαμβάνονται υπόψη οι ιδιότητες και τα χωρητικά χαρακτηριστικά των υδροφορέων, η περιοχή κατανομής των υδροφορέων, λαμβάνοντας υπόψη τις συνθήκες πλήρωσης και απόρριψης των υπόγειων υδάτων, καθορίστηκαν οι ποσοτικές τιμές των συστατικών του ισοζυγίου υπόγειων υδάτων, μια πρόβλεψη έγινε για την άνοδο της στάθμης των υπόγειων υδάτων και τη μείωσή τους κατά την εφαρμογή προστατευτικών μέτρων.

Τα συστήματα αποστράγγισης που χρησιμοποιούνται σήμερα ταξινομούνται σύμφωνα με πολλά κριτήρια - ανά αντικείμενα αρχιτεκτονικής τοπίου, κατά προσανατολισμό στόχο, κατά σχεδιασμό, αρχή λειτουργίας, υλικά που χρησιμοποιούνται, υδρογεωλογικές συνθήκες και ιδιότητες του εδάφους. Εδώ είναι μερικά μόνο από αυτά, τα πιο σχετικά για την αποχέτευση οικοπέδων για ιδιωτικά νοικοκυριά.

Σύμφωνα με το σχεδιασμό του υδάτινου ρεύματος, η αποστράγγιση είναι:

Ανοιχτό (κοιλιακό) - το πιο εύκολο στην εφαρμογή. Κατά μήκος της περιμέτρου του χώρου, σκάβονται τάφροι με βάθος 0,6-0,7 m και πλάτος 0,5 με απόκλιση των τοίχων από την κατακόρυφο προς το εξωτερικό κατά 30 °. Οι ανοιχτές αποχετεύσεις χρησιμοποιούνται για τη συλλογή και την ανακατεύθυνση του τήγματος και των όμβριων υδάτων σε περιοχές που βρίσκονται σε πλαγιές.

Zasypny (κοιλότητα με πληρωτικό) - είναι εξοπλισμένο ως εξής: ο πυθμένας και τα τοιχώματα της τάφρου είναι επενδεδυμένα με γεωύφασμα, το οποίο λειτουργεί ως πρόσθετο υλικό φίλτρου και εμποδίζει την αποστράγγιση από το λάσπωμα. Το γεωύφασμα είναι τοποθετημένο έτσι ώστε να προεξέχει 30 εκατοστά σε κάθε πλευρά της τάφρου. Στη συνέχεια, η μισή τάφρο γεμίζει με σπασμένα τούβλα, μεγάλο χαλίκι, μετά από το οποίο χύνεται υλικό λεπτότερου κλάσματος σχεδόν στην κορυφή. Το γέμισμα της τάφρου κλείνει με τις άκρες του γεωυφάσματος, χύνεται από πάνω χώμα και στρώνεται χλοοτάπητας.

Κλειστό (σωληνοειδές) - διαφέρει από την επίχωση στο ότι σε μια τάφρο, σε ένα προετοιμασμένο μαξιλάρι από άμμο και χαλίκι, τοποθετούνται σωλήνες αποστράγγισης κάτω από μια συγκεκριμένη κλίση. Στη συνέχεια δημιουργείται ένα υδροφόρο στρώμα από άμμο και χαλίκι πάνω από τους σωλήνες. Χρησιμοποιούνται γεωυφάσματα, όπως και στην προηγούμενη περίπτωση. Το σχήμα του συστήματος αποχέτευσης κλειστού τύπου, κατά κανόνα, γίνεται με τη μορφή "ψαροκόκαλου" (μπορεί να είναι δυνατές και άλλες διαμορφώσεις). Το νερό από τα πλευρικά κανάλια ρέει στο κεντρικό και εκτρέπεται στον τόπο εκκένωσης του νερού.

Σύμφωνα με την αρχή της δράσης, η αποστράγγιση διακρίνεται:

• συστηματικός (κατανεμημένο ομοιόμορφα σε ολόκληρο τον ιστότοπο)
• εκλεκτικός (το σύστημα αποχέτευσης τοποθετείται επιλεκτικά, σε ξεχωριστά τμήματα της επικράτειας)
• κομμένο (κεφάλι) - για αναχαίτιση και ανακατεύθυνση των υπόγειων υδάτων που προέρχονται από το εξωτερικό (για παράδειγμα, κατά τη διάρκεια πλημμύρας).

Σύμφωνα με τις εδαφολογικές και υδρογεωλογικές συνθήκες:

• οριζόντια αποστράγγιση - διαφέρει στο ότι οι αποχετεύσεις τοποθετούνται οριζόντια με υπολογισμένη κλίση προς την εκροή νερού
• κατακόρυφη αποστράγγιση - είναι ένα σύστημα πηγαδιών και πηγαδιών.

Ανά τύπο αντικειμένων αρχιτεκτονικής τοπίου:

• διπλή αποστράγγιση - ταιριάζει σε περιοχές όπου προβλέπεται μεγάλη πυκνότητα φύτευσης δέντρων και θάμνων, λόγω των οποίων η επισκευή του συστήματος θα είναι δύσκολη στο μέλλον
• παράκτια αποχέτευση - πραγματοποιούνται σε πλημμυρικές πεδιάδες
• αποστράγγιση τοίχου - για την αποστράγγιση του νερού από τους τοίχους και τα θεμέλια του κτιρίου
• αποστράγγιση δεξαμενής - χρησιμοποιείται σε περιπτώσεις όπου το νερό συσσωρεύεται κάτω από την πλατφόρμα ή τη δομή.

Σχεδίαση συστημάτων αποχέτευσης

Ο σχεδιασμός του συστήματος ξεκινά με γεωδαιτικούς και υδρολογικούς υπολογισμούς του χώρου. Η εργασία αυτή γίνεται με σκοπό τον προσδιορισμό των συνθηκών λειτουργίας, καθώς και της δομής του αποχετευτικού συστήματος, καθώς και των βασικών δεικτών του.

Το έργο πρέπει να περιέχει:

1. Σχέδια και τεχνικά σχέδια του αποχετευτικού συστήματος και όλων των εξαρτημάτων του, τόσο στα επιφανειακά όσο και στα υπόγεια μέρη
2. Ιδιότητες εγκατάστασης συστημάτων αποχέτευσης - διάμετροι, διαστάσεις, βάθος τοποθέτησης και κλίση του σωλήνα αποστράγγισης. Το SNiP δίνει κανόνες για αυτές τις τιμές
3. Διαστάσεις όλων των στοιχείων που συνθέτουν το δίκτυο - φρεάτια, σύνδεσμοι, εξαρτήματα και άλλες λεπτομέρειες
4. Μελέτη σκοπιμότητας συστημάτων αποχέτευσης κτιρίων

Η τεκμηρίωση του έργου θα πρέπει να περιλαμβάνει τα ακόλουθα στοιχεία:

• Η γεωμορφολογία αυτής της περιοχής
• Χαρακτηριστικά του κλίματος της επικράτειας στην οποία βρίσκεται
• Σημάδια στάθμης των υπόγειων υδάτων
• Χαρακτηριστικά και δομή εδαφών
• Απόσταση υδάτινων σωμάτων από το εργοτάξιο

Υπάρχουσες τεχνολογίες εγκατάστασης αποχετευτικού συστήματος

Σχέδιο κλειστής αποχέτευσης στο χώρο.

Η ανάγκη για αποστράγγιση είναι αρκετά εύκολο να προσδιοριστεί. Χρειάζεται όταν το έδαφος στην τοποθεσία αποτελείται από άργιλο και διάφορους τύπους αργίλου. Μετά από βροχές, σχηματίζονται μεγάλες λακκούβες στην τοποθεσία. Ταυτόχρονα, το ανάγλυφο της τοποθεσίας μπορεί να είναι είτε επίπεδο (δεν υπάρχει πουθενά να αποστραγγιστεί το νερό), είτε κεκλιμένο και βρίσκεται στο κάτω μέρος (το νερό από την κορυφή της τοποθεσίας ρέει σε αυτό). Και στις δύο περιπτώσεις, ένα σύστημα αποχέτευσης είναι απλώς απαραίτητο.

Για να πραγματοποιήσουμε εργασίες για τη δημιουργία ενός συστήματος αποχέτευσης, χρειαζόμαστε:

• σωλήνες;
• ζεύξεις?
• προσαρμογή;
• χειράμαξα;
• 2 φτυάρια: φτυάρι και ξιφολόγχη.
• σιδηροπρίονο;
• ρουλέτα;
• επίπεδο;
• ράγα;
• παραβίαση?
• άμμος;
• θρυμματισμένη πέτρα;
• χαλίκι (κλάσμα 2-4 cm).
• γεωύφασμα.

Τα συστήματα αποχέτευσης χωρίζονται σε 3 βασικούς τύπους: ανοιχτό, κλειστό και επίχωμα. Το πιο απλό είναι ένα ανοιχτό σύστημα. Η συσκευή της είναι η εξής. Κατά μήκος της περιμέτρου του χώρου σκάβεται μια τάφρο με βάθος 70 cm και πλάτος περίπου 50 cm. Η κλίση του τοίχου της τάφρου πρέπει να είναι 30 º. Όλο το νερό αποστραγγίζεται από αυτό σε μια μεγάλη υδρορροή που εξυπηρετεί πολλές τοποθεσίες ταυτόχρονα. Αυτή η μέθοδος αποστράγγισης είναι πολύ αποτελεσματική κατά το λιώσιμο του χιονιού την άνοιξη και τις έντονες βροχές το φθινόπωρο.

Πάνω από την πλαγιά θα πρέπει να σκαφτεί εγκάρσια τάφρο αναχαίτισης. Συλλέγει νερό που ρέει από την κορυφή της τοποθεσίας.Από 2 από τις απολήξεις του υπό γωνία, κατεβαίνουν κανάλια εκτροπής, συνδεδεμένα με μια μεγάλη κοινή υδρορροή.

Τομικό διάγραμμα του συστήματος αποχέτευσης.

Μια ανοιχτή μέθοδος αποστράγγισης είναι μια αποδεκτή επιλογή μόνο για μικρές περιοχές με ομοιόμορφη τοπογραφία. Εάν η περιοχή είναι μεγάλη και, επιπλέον, χαρακτηρίζεται από διαφορετικά ύψη (μερικές φορές με κλίσεις σε διαφορετικές κατευθύνσεις), τότε θα χρειαστεί να εξοπλιστεί ένα κλειστό σύστημα αποστράγγισης ή επίχωσης.

Και τα δύο συστήματα είναι αρκετά παρόμοια στην τεχνολογία εκτέλεσης. Η μόνη διαφορά είναι ότι το κλειστό σύστημα αποστράγγισης προβλέπει την τοποθέτηση ειδικών διάτρητων σωλήνων στις τάφρους. Με την τεχνολογία επίχωσης, σπασμένα τούβλα ή μεγάλα χαλίκια χύνονται στα αυλάκια, πάνω από τα οποία τοποθετείται ένα στρώμα λεπτότερου χαλίκι ή χώματος. Το νερό φιλτράρεται μέσω του πληρωτικού. Φεύγει προς μια δεδομένη κατεύθυνση κατά μήκος της εξόδου του πηλού.

Κανόνες SNiP για αποχέτευση, προϋπολογισμό και σχεδιασμό

Η συσκευή και ο σχεδιασμός της αποστράγγισης της θεμελίωσης των κτιρίων θα πρέπει να εκτελούνται σύμφωνα με τις απαιτήσεις του SNiP (Κανονισμοί και Κανόνες Δόμησης). Η αποχέτευση, που γίνεται σε πλήρη συμμόρφωση με όλα τα πρότυπα, θα λειτουργεί σωστά για πολλά χρόνια και θα εκτελεί τις σωστές λειτουργίες.

Βασικοί κανόνες για τη σύνταξη ενός συστήματος αποχέτευσης.

μετρήστε τη στάθμη των υπόγειων υδάτων

υπολογίστε τη μέση μηνιαία βροχόπτωση

καθορίζουν τη σύνθεση του εδάφους

λαμβάνουν υπόψη τη θέση των πλησιέστερων φυσικών ταμιευτήρων

μετρήστε το επίπεδο κατάψυξης του εδάφους

πραγματοποιούν γεωδαιτικές μετρήσεις του τοπίου

Στο δεύτερο στάδιο πραγματοποιείται η σύνταξη του ίδιου του έργου, το οποίο περιλαμβάνει:

συντάσσεται μια σχηματική αναπαράσταση του μελλοντικού συστήματος αποχέτευσης

εκτελείται ο υπολογισμός των παραμέτρων του βάθους των σωλήνων, της κλίσης, του τμήματος, λαμβάνονται υπόψη τα χαρακτηριστικά της συναρμολόγησης

Επιλέγονται εξαρτήματα που αντιστοιχούν στο τυπικό μέγεθος (σωλήνες αποστράγγισης, φρεάτια, εξαρτήματα)

συντάσσεται κατάλογος και υπολογίζεται η ποσότητα των απαραίτητων πρόσθετων υλικών.

Η σωστή τεκμηρίωση του έργου θα μειώσει σημαντικά τον χρόνο εγκατάστασης του συστήματος, θα εξοικονομήσει χρήματα σε δομικά υλικά και εξοπλισμό και θα διασφαλίσει την αξιόπιστη λειτουργία του συστήματος.

Ποια είναι η εκτίμηση των υπολογισμών για τη διάταξη του συστήματος αποχέτευσης

Κατά την κατάρτιση της εκτίμησης, λαμβάνεται υπόψη όχι μόνο το κόστος των υλικών και του εξοπλισμού για την τοποθέτηση του συστήματος αποχέτευσης, αλλά και το κόστος αποσυναρμολόγησης της επίστρωσης ή του οδοστρώματος θεμελίωσης και το κόστος της ίδιας της εργασίας, καθώς και η αποκατάσταση της επικάλυψης και τοποθέτηση νέου εδάφους για κανονική βλάστηση των φυτών.

Τα κύρια στοιχεία της εκτίμησης για την παραγωγή εργασιών για την εγκατάσταση ενός συστήματος αποχέτευσης είναι το κόστος των ακόλουθων τύπων εργασιών:

αποξήλωση της παλαιάς επίστρωσης ή του τυφλού χώρου του κτιρίου

σκάβοντας μια τάφρο για την τοποθέτηση του συστήματος

επίχωση θρυμματισμένης πέτρας κάτω από το σύστημα σωλήνων

εγκατάσταση φρεατίων επιθεώρησης και πηγάδι αποθήκευσης

ενίσχυση των πλευρών της τάφρου

δάπεδο νέας επίστρωσης ή τυφλής περιοχής

Έτσι υπολογίζεται το κόστος και η ποσότητα των απαραίτητων υλικών:

πλακόστρωτες πλάκες ή ασφαλτόστρωμα

νέο γόνιμο έδαφος

Το εκτιμώμενο κόστος εργασίας και υλικών θα εξαρτηθεί από το μήκος του αγωγού και το βάθος της βύθισής του στο έδαφος.

Κανόνες για την εγκατάσταση ενός συστήματος αποχέτευσης

Ο σχεδιασμός αποχέτευσης πραγματοποιείται σύμφωνα με τους κανόνες και τα SNiP 2.06.15-85 και SNiP 2.02.01-83. Το κλειστό σύστημα αποστράγγισης τοποθετείται κυρίως σε βάθος 0,7 έως δύο μέτρα, με εξαίρεση τις περιοχές με βαθιά κατάψυξη του εδάφους. Το πλάτος του συστήματος αποχέτευσης πρέπει να κυμαίνεται από 25 έως 40 εκ. Είναι απαραίτητο να ληφθεί υπόψη η κλίση του συστήματος, όπως αναφέρεται στο SNiP:

για αργιλώδη εδάφη, η τιμή κλίσης υπολογίζεται με ρυθμό 2 cm ανά γραμμικό μέτρο του αγωγού

με αμμώδη εδάφη 3 εκ. ανά γραμμικό μέτρο

Ο πυθμένας της τάφρου καλύπτεται με ένα στρώμα θρυμματισμένης πέτρας με κλάσμα 5 έως 15 mm, το πάχος του μαξιλαριού είναι τουλάχιστον 15 εκ. Ένα σύστημα αγωγών τοποθετείται στο μαξιλάρι από θρυμματισμένη πέτρα, τοποθετούνται φρεάτια αποστράγγισης και πασπαλίζεται το χώμα. Κατά τη λειτουργία του συστήματος, το νερό διέρχεται από το σύστημα αποχέτευσης, συγκεντρώνεται σε έναν συλλέκτη και στη συνέχεια αποστραγγίζεται στην πλησιέστερη δεξαμενή ή χαράδρα. Η θέση αποστράγγισης πρέπει να τσιμεντωθεί και να βρίσκεται σε οξεία γωνία ως προς την ακτή της δεξαμενής. Η αποστράγγιση θεμελίωσης ελέγχεται από φρεάτια επιθεώρησης από οπλισμένο σκυρόδεμα ή πλαστικούς σωλήνες. Η στάθμη των υπόγειων υδάτων όχι μόνο δεν θα αυξηθεί, αλλά και θα πέσει, γεγονός που θα αυξήσει σημαντικά τη γονιμότητα του εδάφους εάν το σύστημα αποστράγγισης εγκατασταθεί και σχεδιαστεί σύμφωνα με τους κανόνες του SNiP.

Όλοι αυτοί οι κανόνες και τα πρότυπα είναι γνωστά στους επαγγελματίες, οπότε αν αποφασίσετε να κάνετε την αποστράγγιση του ιδρύματος ή ολόκληρου του χώρου με τα χέρια σας, πρώτα διαβάστε και μελετήστε όλους τους κανόνες και τους κανονισμούς και μόνο στη συνέχεια προχωρήστε στην εργασία. Σε περίπτωση που η διαδικασία εκμάθησης σας φαίνεται δύσκολη, εμπιστευτείτε τη συσκευή αποστράγγισης σε ειδικούς.

Βασικά στοιχεία δημιουργίας έργου

Ο σχεδιασμός είναι το αρχικό στάδιο στην εκτέλεση οποιασδήποτε εργασίας. Αυτό ισχύει άμεσα για τη δημιουργία συστήματος αποχέτευσης.

Σχέδιο αποστράγγισης τοίχων.

Κατά το σχεδιασμό ενός συστήματος αποχέτευσης, λαμβάνονται υπόψη οι ακόλουθοι παράγοντες:

• το επίπεδο αντίστασης των πετρωμάτων του εδάφους στη διαδικασία έκπλυσης σωματιδίων.
• δείκτης διαπερατότητας μεμονωμένων πετρωμάτων.
• την παρουσία τεκτονικών διαταραχών στην περιοχή·
• σύνθεση υπόγειων υδάτων?
• θέση των πηγών που τροφοδοτούν τα υπόγεια ύδατα και την έντασή τους.

Το σχέδιο αποχέτευσης πρέπει να συμμορφώνεται με τις διατάξεις των ισχυόντων κανονισμών. Οι βασικές απαιτήσεις για είναι:

• το μέγεθος της κλίσης από το επάνω σημείο του αγωγού έως τις εγκαταστάσεις λεκάνης απορροής είναι 0,5-0,7%.
• η παρουσία στοιχείων που ελέγχουν τη λειτουργία του συστήματος και το ξεπλένουν.
• ο πυθμένας του σωλήνα βρίσκεται 20 cm κάτω από το επίπεδο του θεμελίου (αν η αποχέτευση είναι κοντά στο σπίτι)

Εάν είναι δυνατόν, το σχέδιο θα πρέπει να περιλαμβάνει την εγκατάσταση φρεατίων αναθεώρησης. Θα πρέπει να εγκατασταθούν σε στροφές σωλήνων.

Συστήματα αποχέτευσης Cn

Μελέτη εξωτερικών αποχετεύσεων, υδρορροών και αποχετεύσεων

6.1.1 Η επιλογή των σωλήνων θα πρέπει να γίνεται λαμβάνοντας υπόψη τη σύνθεση των λυμάτων, τη θερμοκρασία τους, με βάση τους υδραυλικούς υπολογισμούς και την αντοχή.

6.1.2 Για την αποχέτευση βαρύτητας, θα πρέπει να χρησιμοποιούνται σωλήνες της περιοχής αποχέτευσης. Η χρήση σωλήνων πίεσης πρέπει να αιτιολογείται.

6.2.1 Για τα λύματα χωρίς πίεση, οι λείοι σωλήνες ενοποιούνται ως προς τις εξωτερικές διαμέτρους, εκτός από τους σωλήνες από γυαλί και πλαστικό βασάλτη, οι οποίοι κατασκευάζονται με περιέλιξη.

Σύμφωνα με την ακαμψία του δακτυλίου του κελύφους, οι σωλήνες χωρίζονται σε κατηγορίες: μη άκαμπτοι, ημιάκαμπτοι και άκαμπτοι. Η κατηγορία των σωλήνων δίνεται στο Παράρτημα Α.

6.3.1 Στους αγωγούς αποχέτευσης βαρύτητας, θα πρέπει να παρέχονται αποσπώμενες και μόνιμες συνδέσεις.

6.3.2 Οι συνδέσεις με φλόγες σφραγισμένες με δακτυλίους διαφόρων προφίλ πρέπει να χρησιμοποιούνται ως αποσπώμενες.

6.3.3 Οι κύριοι τύποι και μέθοδοι συνδέσεων σωλήνων δίνονται στην Ενότητα 3.3.

6.3.4 Για αγωγούς πίεσης αποχέτευσης, θα πρέπει να χρησιμοποιούνται κυρίως μονοκόμματες συνδέσεις - κόλληση και συγκόλληση.

6.3.5 Οι αποσπώμενες συνδέσεις (φλάντζα κ.λπ.) σε υπονόμους υπό πίεση χρησιμοποιούνται συνήθως για τη σύνδεση σωλήνων με εξοπλισμό.

6.4.1 Ο εντοπισμός της εξωτερικής αποχέτευσης πρέπει να πραγματοποιείται λαμβάνοντας υπόψη τις απαιτήσεις του SNiP 2.04.03.

6.4.2 Οι αγωγοί αποχέτευσης βαρύτητας πρέπει να είναι μόνο ευθύγραμμοι. Η αλλαγή της διαμέτρου του αγωγού και της κατεύθυνσής του επιτρέπεται μόνο σε φρεάτια.

Τα συστήματα αποχέτευσης υπό πίεση εκτελούνται σύμφωνα με την Ενότητα 5.

Ο υπολογισμός των αγωγών βαρύτητας για αντοχή θα πρέπει να πραγματοποιείται σύμφωνα με τη μέθοδο που δίνεται στο Παράρτημα Δ.

Ο υδραυλικός υπολογισμός των υπόγειων αγωγών αποχέτευσης με βαρύτητα πραγματοποιείται σύμφωνα με τους τύπους που δίνονται στην ενότητα 4.5.

6.7.1 Η ανάγκη αντιστάθμισης της θερμικής διαστολής των σωλήνων σε ένα υπόνομο υπό πίεση καθορίζεται με υπολογισμό σύμφωνα με την Ενότητα 3.7 αυτού του Κώδικα Κανόνων, λαμβάνοντας υπόψη την επίδραση τσιμπήματος του εδάφους.

Όταν ο αγωγός πιέζεται από χώμα, η επιμήκυνση του αγωγού μειώνεται. Ποσό μείωσης Δ λ_μυαλό καθορίζεται από τον τύπο

που φά_Τ - ο συντελεστής τριβής του υλικού στο έδαφος, που προσδιορίζεται εμπειρικά, ελλείψει δεδομένων μπορεί να ληφθεί περίπου ίσος με 0,4,

g - ογκομετρικό βάρος του εδάφους, N / m 3,

H — βάθος τοποθέτησης αγωγού, m,

μεγάλο — μήκος αγωγού, m,

μι _szh είναι το μέτρο ελαστικότητας του υλικού προς την κατεύθυνση της παραμόρφωσης, Pa,

μικρό — πάχος τοιχώματος αγωγού, m,

κ_y — συντελεστής συμπύκνωσης του εδάφους, λαμβανόμενος ίσος με 1 με βαθμό συμπύκνωσης 0,95 και 0,5 — με ανεξέλεγκτο βαθμό συμπύκνωσης κατά την επίχωση τάφρου.

6.7.2 Η αντιστάθμιση για τις θερμοκρασιακές παραμορφώσεις αγωγών σε υπονόμους βαρύτητας παρέχεται από:

- συνδέσεις υποδοχής, σφραγισμένες με δακτυλίους,

- εν μέρει σε φρεάτια αποχέτευσης με διευθέτηση διέλευσης από τα τοιχώματα του φρεατίου και γέμιση του δίσκου.

6.8.1 Για συστήματα αποχέτευσης επιτρέπεται η χρήση φρεατίων αποχέτευσης, αποχέτευσης και εισαγωγής νερού από: πολυμερή υλικά (PE, PVC κ.λπ.), συνδυασμένα (στοιχεία από πολυμερή υλικά σε συνδυασμό με στοιχεία οπλισμένου σκυροδέματος), οπλισμένο σκυρόδεμα και τούβλο. Οι διαστάσεις των φρεατίων πρέπει να συμμορφώνονται με αυτές που καθορίζονται στο SNiP 2.04.03.

6.8.2 Τα φρεάτια από πολυμερή υλικά πρέπει να χρησιμοποιούνται σε συνδυασμό με προστατευτική πλάκα από οπλισμένο σκυρόδεμα και παραδοσιακά μεταλλικά στοιχεία καταπακτής.

6.8.3 Το τμήμα δίσκου των φρεατίων από πολυμερή υλικά πρέπει να έχει έτοιμους δίσκους από πολυμερή υλικά, καθώς και προεξέχοντες σωλήνες διακλάδωσης για τη σύνδεση του αγωγού.

Είναι πραγματικά απαραίτητη η αποστράγγιση τοίχων γύρω από το σπίτι Κατασκευαστικές αποχρώσεις

Η αποστράγγιση των τοίχων είναι ρυθμισμένη για να αποστραγγίζει τη βροχή, το λιώσιμο και τα υπόγεια ύδατα (που ανεβαίνουν κατά τις πλημμύρες) από το θεμέλιο. Πότε είναι απαραίτητη η εγκατάστασή του και πότε μπορείτε να το κάνετε χωρίς να δημιουργήσετε σύστημα αποχέτευσης γύρω από το σπίτι; Χαρακτηριστικά αποστράγγισης τοίχων, σχεδίασης.

Συσκευή αποστράγγισης τοίχου

Σχηματικά, το σύστημα αποχέτευσης κοντά στο θεμέλιο μπορεί να χαρακτηριστεί ως εξής:

• ένα κλειστό δίκτυο διάτρητων σωλήνων γύρω από το σπίτι, φτιαγμένο με μία μόνο κλίση προς το κάτω σημείο,
• όπου είναι εγκατεστημένο το φρεάτιο συλλογής,
• από εκεί, το νερό ρέει έξω από την τοποθεσία,
• Η επιθεώρηση και ο καθαρισμός του συστήματος πραγματοποιείται μέσω φρεατίων επιθεώρησης που είναι εγκατεστημένα σε κάθε δεύτερη στροφή.

Φυσικά κατά την ανέγερση του κτιρίου η θεμελίωση προστατεύεται με στεγανωτικά υλικά. Αλλά ακόμη και με την υψηλότερη ποιότητά τους, η καταστροφική επίδραση της περίσσειας υγρών θα εκδηλωθεί σε πέντε χρόνια. Και αυτή η αρνητική στιγμή είναι καλύτερο να προειδοποιήσει. Με τη βοήθεια της αποστράγγισης τοίχου του θεμελίου.

Πότε είναι υποχρεωτική η κατασκευή του;

Για να απαντήσετε σε αυτό το ερώτημα, χρειάζεστε έναν υδρογεωλογικό χάρτη της τοποθεσίας. Οι έρευνες πραγματοποιούνται σε βάθος τριών έως τεσσάρων μέτρων. Μελετάται η σύσταση του εδάφους, πραγματοποιείται τοπογραφική αποτύπωση και σχεδιάζεται η χωροθέτηση κτιρίων στο χώρο.

Το SNiP για την αποστράγγιση τοίχου του θεμελίου καλεί τις ακόλουθες συνθήκες:

• τα υπόγεια, τα τεχνικά υπόγεια, οι συλλέκτες εντός τετάρτου, τα κανάλια επικοινωνίας βρίσκονται κάτω από το επίπεδο των υπόγειων υδάτων ή η απόσταση από το δάπεδο έως τα υπόγεια ύδατα είναι μικρότερη από πενήντα εκατοστά,
• υπόγεια δάπεδα, τεχνικά υπόγεια, συλλέκτες εντός τετάρτου, κανάλια επικοινωνίας βρίσκονται σε αργιλώδη και αργιλώδη εδάφη (το επίπεδο των υπόγειων υδάτων δεν είναι σημαντικό σε αυτήν την κατάσταση).

Στην πρώτη περίπτωση, η αποστράγγιση του τοίχου θα προστατεύσει το υπόγειο και το θεμέλιο από την εποχιακή άνοδο των υπόγειων υδάτων.Στη δεύτερη - από την εποχιακή διόγκωση του εδάφους (οι άργιλοι και οι άργιλοι δεν μεταφέρουν καλά την υγρασία, το νερό που συσσωρεύεται στο έδαφος το φθινόπωρο παγώνει το χειμώνα).

Τρόποι προστασίας του foundation από την υγρασία

Το σύστημα αποχέτευσης γύρω από το κτίριο διατάσσεται σύμφωνα με δύο επιλογές:

1. Επιφανειακή αποστράγγιση.

Σήμερα, όλο και περισσότεροι προτιμούν ένα βαθύ σύστημα, κρυμμένο από τα ανθρώπινα μάτια και που δεν παραβιάζει το σχέδιο. Η περιοχή πάνω από την αποστράγγιση μπορεί να χρησιμοποιηθεί για φύτευση φυτών, τοποθέτηση παρτέρια.

Αποστράγγιση τοίχου σε τμήμα:

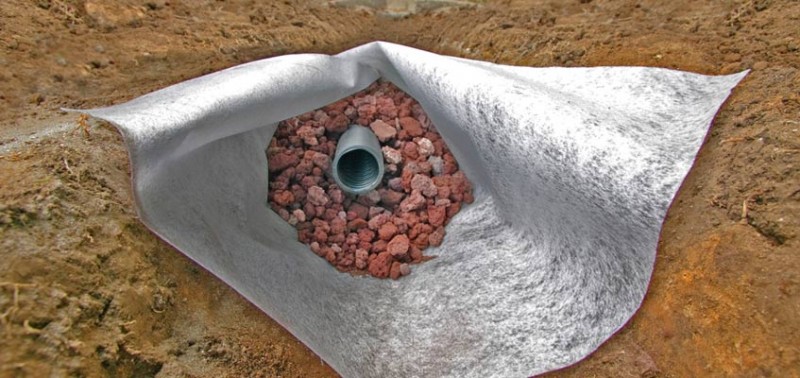

Ένα κλειστό δίκτυο αποχέτευσης είναι ένας συνεχής αγωγός πασπαλισμένος με άμμο και χαλίκι. Οι σωλήνες έχουν διατρήσεις και νευρώσεις ακαμψίας, λόγω των οποίων αυξάνεται ο συντελεστής αντοχής στη διατομή.

Κατά το σχεδιασμό της αποχέτευσης τοίχου, πρέπει να τηρούνται ορισμένες προϋποθέσεις:

1. Οι σωλήνες αποχέτευσης τοποθετούνται με κλίση ενάμισι έως δύο εκατοστών ανά γραμμικό μέτρο. Η κατεύθυνση της κλίσης κατά μήκος ολόκληρης της περιμέτρου είναι η ίδια - προς το χαμηλότερο σημείο, πηγάδι συλλογής ή συλλέκτη.

2. Η βέλτιστη απόσταση μεταξύ των φρεατίων σε ένα ευθύ τμήμα του αγωγού είναι σαράντα μέτρα.

3. Τα δομικά στοιχεία αποστράγγισης πρέπει να είναι κάτω από το επίπεδο κατάψυξης του εδάφους.

4. Οι αποχετεύσεις τοποθετούνται σε απόσταση τριών ή περισσότερων μέτρων από τη θεμελίωση.

Κατά την κατάρτιση ενός σχεδίου αποστράγγισης τοίχου, υπολογίζεται η κλίση, η διάμετρος των αποχετεύσεων. Αυτό επηρεάζει την απόδοση ολόκληρου του συστήματος.

Η απλούστερη αποστράγγιση τοίχου

Είναι ο πιο κοινός. Κατάλληλο τόσο για επίπεδο όσο και για επικλινές έδαφος.

1. Σκάψτε δύο τάφρους. Ο ένας είναι στην κορυφή. Το άλλο είναι παράλληλο με το πρώτο και λίγο κάτω από αυτό. Η δεύτερη τάφρος θα παρεμποδίσει, όπως ήταν, το νερό που ρέει.

2. Συνδέστε τις τάφρους με ένα σωλήνα. Ή κάντε μια πρόσθετη τάφρο για τη ροή του νερού. Από εκεί, το υγρό πρέπει να ρέει στο πηγάδι αποστράγγισης.

Κατά την κατασκευή αυτού του απλού συστήματος, πρέπει να ακολουθήσετε μερικούς κανόνες:

Έτσι, η αποστράγγιση θεμελίωσης περιλαμβάνει τα ακόλουθα στοιχεία:

• κύριος σωλήνας αποστράγγισης,
• συλλογή αποχετεύσεων,
• εισαγωγή νερού,
• φρεάτια με δεξαμενές καθίζησης.

Οι αποχετεύσεις απορροφούν καλά το νερό, το οποίο ρέει με τη βαρύτητα στον τόπο απόρριψης. Μπορεί να είναι ένα πηγάδι αποστράγγισης ή μια φυσική δεξαμενή.
