Απόσταση θεμελίωσης έως αποχέτευσης

Κατά την τοποθέτηση, η απόσταση από τον αποχετευτικό αγωγό έως το θεμέλιο της θεμελίωσης των κτιρίων πρέπει να διατηρείται, οι σωλήνες αποχέτευσης πρέπει να βρίσκονται σύμφωνα με τα πρότυπα απόστασης.

Το αποχετευτικό σύστημα τοποθετείται παράλληλα με τις κόκκινες γραμμές του κτιρίου· όταν τοποθετείται στο δρόμο, επιλέγεται μια πλευρά με μικρότερο αριθμό άλλων δικτύων και τον μεγαλύτερο αριθμό σωλήνων σύνδεσης.

Η απόσταση από το κτίριο πρέπει να καθιστά δυνατή την εκτέλεση εργασιών εγκατάστασης και επισκευής, να διασφαλίζει την προστασία των παρακείμενων αγωγών, σε περίπτωση ατυχημάτων που σχετίζονται με τη διάβρωση του εδάφους, οι παράμετροι διαστάσεων πρέπει να διασφαλίζουν την ασφάλεια του θεμελίου από το πλύσιμο.

Κατά τον προσδιορισμό της απόστασης από τον αγωγό έως το θεμέλιο, θα πρέπει να αποκλειστεί η παραμικρή πιθανότητα διείσδυσης λυμάτων σε περίπτωση έκτακτης διαρροής στη γραμμή παροχής νερού.

Ελάχιστες αποστάσεις από υπονόμους και αποχετεύσεις ομβρίων έως θεμέλια:

• κτίρια και κατασκευές - 3 m, κατά την εγκατάσταση αποχέτευσης υπό πίεση - 5 m.
• προστατευτικοί φράκτες επιχειρήσεων, υπερβάσεις αυτοκινήτων, στηρίγματα ηλεκτρικού δικτύου, σιδηροδρομικές γραμμές -1,5 m.
• σιδηρόδρομοι με εύρος πλάτους 1520 mm όχι μικρότερο από το βάθος της τάφρου μέχρι τη βάση του όγκου και την άκρη της εκσκαφής - 4 m.
• σιδηροδρομικές γραμμές με εύρος 750 mm - 2,8 m.
• κράσπεδα δρόμων, ενισχυμένα πλάγια δρόμων - 1,5 m.
• εξωτερική άκρη κυβέτας ή το πέλμα του αναχώματος του δρόμου - 1 m.
• πόλοι γραμμών ηλεκτρικών δικτύων που διέρχονται από τον αέρα: - έως 1 kW (φωτισμός δρόμου, καλώδια επαφής αστικών ηλεκτρικών μεταφορών) - 1 m. - 1 - 35 kV. - 2 m; - 35 - 110 kV. - 3μ.

Επίσης, οι οικοδομικοί κανόνες ρυθμίζουν τη θέση της γραμμής αποχέτευσης που βρίσκεται στο έδαφος σε σχέση με το ριζικό σύστημα των δέντρων, η απόσταση από τον αγωγό στον κεντρικό άξονα του δέντρου λαμβάνεται τουλάχιστον 1,5 m, με αποχέτευση αποχέτευσης - από 2 m .

Εικ.6 Παραδείγματα τοποθέτησης υπόγειων βοηθητικών εγκαταστάσεων

4 ΑΓΩΓΟΣ ΑΕΡΙΟΥ ΠΟΥ ΔΙΕΡΧΕΙ ΥΔΑΤΙΚΑ ΕΜΠΟΔΙΑ ΚΑΙ ΡΑΒΙΕΣ

5.4.1 Οι υποθαλάσσιοι και επιφανειακοί αγωγοί αερίου σε μέρη όπου διασχίζουν φράγματα νερού θα πρέπει να τοποθετούνται σε οριζόντια απόσταση από τις γέφυρες σύμφωνα με τον Πίνακα 4.

Πίνακας 4

υδάτινα εμπόδια	Τύπος γέφυρας	Οριζόντια απόσταση μεταξύ του αγωγού φυσικού αερίου και της γέφυρας, όχι μικρότερη από, m, κατά την τοποθέτηση του αγωγού αερίου
πάνω από τη γέφυρα	κάτω από τη γέφυρα
από τον επιφανειακό αγωγό αερίου με διάμετρο, mm	από υποθαλάσσιο αγωγό αερίου με διάμετρο, mm	από τον επιφανειακό αγωγό αερίου	από τον υποθαλάσσιο αγωγό αερίου
300 ή λιγότερο	πάνω από 300	300 ή λιγότερο	πάνω από 300	όλες τις διαμέτρους
Κατάψυξη αποστολής	Ολοι οι τύποι	75	125	75	125	50	50
Αποστολή χωρίς κατάψυξη	Επίσης	50	50	50	50	50	50
Μη πλωτό πάγωμα	Πολλαπλών ανοιγμάτων	75	125	75	125	50	50
Μη πλωτό μη παγωμένο	20	20	20	20	20	20
Μη πλωτό για αγωγούς φυσικού αερίου υπό πίεση:	Μονό και διπλό άνοιγμα
χαμηλός		2	2	20	20	2	10
μέτρια και υψηλή		5	5	20	20	5	20
Σημείωση - Οι αποστάσεις είναι από προεξέχουσες κατασκευές γεφυρών

5.4.2 Οι αγωγοί αερίου στις υποθαλάσσιες διαβάσεις πρέπει να τοποθετούνται βαθιά στον πυθμένα των υδάτινων φραγμών που διασχίζονται. Εάν είναι απαραίτητο, με βάση τα αποτελέσματα των υπολογισμών ανάβασης, είναι απαραίτητο να γίνει έρμα του αγωγού. Το σημάδι της κορυφής του αγωγού φυσικού αερίου (έρμα, επένδυση) πρέπει να είναι τουλάχιστον 0,5 m και σε διασταυρώσεις μέσω πλωτών και βατόμων ποταμών - 1,0 m κάτω από το προβλεπόμενο προφίλ πυθμένα για μια περίοδο 25 ετών. Κατά την εκτέλεση εργασιών με τη μέθοδο της κατευθυντικής γεώτρησης - όχι λιγότερο από 2,0 m κάτω από το προβλεπόμενο προφίλ πυθμένα.

5.4.3 Στις υποθαλάσσιες διαβάσεις, θα πρέπει να χρησιμοποιούνται τα ακόλουθα:

χαλύβδινους σωλήνες με πάχος τοιχώματος 2 mm μεγαλύτερο από το υπολογιζόμενο, αλλά όχι μικρότερο από 5 mm.

σωλήνες πολυαιθυλενίου με τυπική αναλογία διαστάσεων της εξωτερικής διαμέτρου του σωλήνα προς το πάχος του τοιχώματος (SDR) όχι περισσότερο από 11 (σύμφωνα με το GOST R 50838) με συντελεστή ασφαλείας τουλάχιστον 2,5 για μεταβάσεις πλάτους έως 25 m (στο το επίπεδο μέγιστης ανόδου του νερού) και όχι μικρότερο από 2,8 διαφορετικά.

Κατά την τοποθέτηση αγωγού αερίου με πίεση έως και 0,6 MPa με τη μέθοδο της κατευθυντικής γεώτρησης, μπορούν να χρησιμοποιηθούν σωλήνες πολυαιθυλενίου με συντελεστή ασφαλείας τουλάχιστον 2,5 σε όλες τις περιπτώσεις.

5.4.4 Το ύψος της τοποθέτησης της επιφανειακής διέλευσης του αγωγού αερίου από το υπολογιζόμενο επίπεδο ανύψωσης νερού ή μετατόπισης πάγου σύμφωνα με το SNiP 2.01.14 (υψηλός ορίζοντας νερού - GVV ή μετατόπιση πάγου - GVL) στο κάτω μέρος του σωλήνα ή του ανοίγματος θα πρέπει να ληφθεί:

όταν διασχίζετε χαράδρες και ρεματιές - τουλάχιστον 0,5 m πάνω από την ασφάλεια GVV 5%.

κατά τη διέλευση μη πλωτών και μη κραματοποιημένων ποταμών - τουλάχιστον 0,2 m πάνω από το GWV και το GVL 2% ασφαλείας και εάν υπάρχει κολοβόρος στα ποτάμια - λαμβάνοντας υπόψη, αλλά όχι λιγότερο από 1 m πάνω από το GWV Ασφάλεια 1%·

κατά τη διέλευση πλωτών και βατόμων ποταμών - όχι λιγότερο από τις τιμές που καθορίζονται από τα πρότυπα σχεδιασμού για διαβάσεις γεφυρών σε πλωτούς ποταμούς.

Οι βαλβίδες διακοπής πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 10 m από τα όρια της μετάβασης. Ως μεταβατικό όριο λαμβάνονται τα σημεία όπου ο αγωγός φυσικού αερίου διασχίζει τον υψηλό υδάτινο ορίζοντα με ασφάλεια 10%.

Τύποι αγωγών αερίου

Η απόσταση από την παροχή νερού στον αγωγό αερίου σε κάθε περίπτωση υπολογίζεται από τις μετρήσεις ενός συγκεκριμένου τμήματος. Παρόλα αυτά, παρατηρείται οριζόντια χώρος περίπου 1 μέτρου πριν από την παροχή νερού.

Αγωγός στην πόλη

Όταν οι εργαζόμενοι αερίου τοποθετούν την επικοινωνία αερίου σε σωλήνες νερού πολύ κοντά, αυτή η εργασία δεν συμμορφώνεται με τα πρότυπα SNiP (SP). Μετά από αυτό, μπορείτε να πάτε στο δικαστήριο και να παραπονεθείτε για αδίστακτους εργάτες αερίου.

Προκειμένου η εγκατάσταση να πραγματοποιηθεί σύμφωνα με τους κανόνες του SNiP, πρέπει να γνωρίζετε όχι μόνο ποια απόσταση είναι επιθυμητό να παρατηρήσετε μεταξύ του αγωγού αερίου και της παροχής νερού. Συνιστάται τουλάχιστον εν συντομία να μάθετε για τους τύπους αγωγών αερίου. Υπάρχουν μόνο τρία από αυτά:

• γραμμή χαμηλής πίεσης?
• αγωγός αερίου μέσης πίεσης.
• αγωγός υψηλής πίεσης.

υπόγειος αγωγός

Μερικοί άνθρωποι που χτίζουν ένα σπίτι και σκοπεύουν να πραγματοποιήσουν επικοινωνίες μόνοι τους ή ασχολούνται με εργασίες κατασκευής δρόμων συχνά δεν γνωρίζουν πώς πρέπει να βρίσκεται σωστά ο σωλήνας παροχής νερού από το αέριο.

Για παράδειγμα, η απόσταση από τον αγωγό φυσικού αερίου μέχρι την παροχή νερού τοποθετείται δίπλα του μόνο με την άδεια της εταιρείας ύδρευσης σύμφωνα με τους κανόνες του SNiP

Είναι σημαντικό να σημειωθεί ότι ο αγωγός αερίου πρέπει να εγκατασταθεί σε απόσταση από το θεμέλιο του σπιτιού

Αξίζει να διευκρινιστεί ότι στα σπίτια μεταφέρεται αέριο, το οποίο, σύμφωνα με τα χαρακτηριστικά του, έχει θερμική αγωγιμότητα. Ο συντελεστής τέτοιου καυσίμου είναι σχεδόν 10.000 kcal/Nm³.

Τοποθέτηση σωλήνων το χειμώνα

Ο κύριος σκοπός των αγωγών αερίου:

1. Ο αγωγός αερίου χαμηλής πίεσης παρέχει τον πόρο για τις ανάγκες του νοικοκυριού. Αυτοί οι σωλήνες κατασκευάζονται για κτίρια όπως πολυώροφα κτίρια, κλινικές, κτίρια γραφείων, καντίνες και εκπαιδευτικά ιδρύματα.
2. Η γραμμή μέσης πίεσης είναι σχεδιασμένη για ηλεκτρικό δίκτυο ή για λειτουργία λεβητοστασίου. Στα σχήματα, η πίεση σε τέτοιους αγωγούς αερίου είναι 0,05 kgf / cm² - 3,0 kgf / cm². Συνήθως δεν τοποθετούνται σε σπίτια.
3. Ο αγωγός φυσικού αερίου υψηλής πίεσης εγκαθίσταται σύμφωνα με τον κανονιστικό κανόνα προκειμένου να τροφοδοτεί επιχειρήσεις και συνεργεία με καύσιμα. Η πίεση κυμαίνεται από 3,0 kgf/cm² έως 6,0 kgf/cm².

Πρότυπα απόστασης για επικοινωνίες σύμφωνα με το SNiP και το SP

Για την τοποθέτηση υπόγειου αγωγού αερίου, είναι κατάλληλα προϊόντα από σταθερά, ισχυρά πολυμερή υλικά. Αξίζει επίσης να ληφθεί υπόψη ότι ένας πλαστικός αγωγός είναι κατάλληλος μόνο για μεταφορά αερίου χαμηλής πίεσης, έως 0,05 kgf / cm².

Ο χαλκός θεωρείται ποιοτικό υλικό για την τοποθέτηση υπόγειων σωλήνων λόγω της αντοχής του στη διάβρωση. Αλλά οι αγωγοί από αυτό το υλικό σπάνια μπορούν να βρεθούν στο κατάστημα. Για να διαρκέσει περισσότερο ένα προϊόν από άλλο μέταλλο, θα πρέπει να καλυφθεί με πολλές στρώσεις λαδομπογιά.

Οριζόντιες αποστάσεις από σωλήνες νερού σύμφωνα με το SP (SNiP)

3 ΥΠΟΓΕΙΟΥΣ ΑΓΩΓΟΥΣ ΑΕΡΙΟΥ

5.3.1 Υπέργειοι αγωγοί αερίου, ανάλογα με την πίεση, θα πρέπει να τοποθετούνται σε στηρίγματα κατασκευασμένα από άκαυστα υλικά ή κατά μήκος των δομών κτιρίων και κατασκευών σύμφωνα με τον Πίνακα 3.

Πίνακας 3

Τοποθέτηση υπερυψωμένων αγωγών αερίου	Πίεση αερίου στον αγωγό αερίου, MPa, όχι περισσότερο
1 Σε ελεύθερα στηρίγματα, κολώνες, αερογέφυρες και οτιδήποτε άλλο	1.2 (για φυσικό αέριο); 1,6 (για υγραέριο)
2 Λεβητοστάσια, βιομηχανικά κτίρια με χώρους των κατηγοριών C, D και D και κτίρια του STS (SNP), δημόσια και οικιακά κτίρια για βιομηχανικούς σκοπούς, καθώς και εντοιχισμένοι, συνδεδεμένοι και λέβητες οροφής σε αυτά:
α) στους τοίχους και τις στέγες κτιρίων I και II βαθμών πυραντίστασης, κατηγορία κινδύνου πυρκαγιάς CO (σύμφωνα με το SNiP 21-01)	1,2*
II βαθμού πυραντίστασης κατηγορίας C1 και III βαθμού πυραντίστασης κατηγορίας CO	0,6*
β) στους τοίχους κτιρίων III βαθμού πυραντίστασης κατηγορίας C1, IV βαθμού πυραντίστασης κατηγορίας CO	0,3*
IV βαθμός πυραντίστασης των κλάσεων C1 και C2	0,005
3. Κτίρια κατοικιών, διοικητικών, δημόσιων και οικιακών, καθώς και εντοιχιζόμενα, προσαρτημένα και οροφής λεβητοστάσια σε αυτά.
στους τοίχους κτιρίων όλων των βαθμών πυραντίστασης	0,005
σε περιπτώσεις τοποθέτησης του ShRP στους εξωτερικούς τοίχους των κτιρίων (μόνο μέχρι το ShRP)	0,3
* Η πίεση αερίου στον αγωγό αερίου που τοποθετείται κατά μήκος των δομών των κτιρίων δεν πρέπει να υπερβαίνει τις τιμές που καθορίζονται στον πίνακα 2 για τους αντίστοιχους καταναλωτές

5.3.2 Δεν επιτρέπεται η διέλευση αγωγών αερίου όλων των πιέσεων κατά μήκος των τοίχων και πάνω από τις στέγες κτιρίων παιδικών ιδρυμάτων, νοσοκομείων, σχολείων, σανατόριου, δημόσιων, διοικητικών και οικιακών κτιρίων με μαζική παραμονή ανθρώπων.

Απαγορεύεται η τοποθέτηση αγωγών αερίου όλων των πιέσεων κατά μήκος των τοίχων, πάνω και κάτω από τις εγκαταστάσεις των κατηγοριών Α και Β, που καθορίζονται από τα πρότυπα πυρασφάλειας, με εξαίρεση τα κτίρια της μονάδας υδραυλικής διανομής.

Σε δικαιολογημένες περιπτώσεις, επιτρέπεται η διαμετακόμιση αγωγών αερίου που δεν υπερβαίνουν τη μέση πίεση με διάμετρο έως 100 mm κατά μήκος των τοίχων ενός κτιρίου κατοικιών όχι κατώτερο του III βαθμού πυραντίστασης κατηγορίας CO και σε απόσταση τουλάχιστον από την οροφή 0,2 μ.

5.3.3 Οι αγωγοί αερίου υψηλής πίεσης πρέπει να τοποθετούνται κατά μήκος κενών τοίχων και τμημάτων τοίχων ή τουλάχιστον 0,5 m πάνω από τα ανοίγματα παραθύρων και θυρών των επάνω ορόφων βιομηχανικών κτιρίων και κτιρίων διοίκησης και εξυπηρέτησης που βρίσκονται δίπλα τους. Η απόσταση από τον αγωγό αερίου μέχρι την οροφή του κτιρίου πρέπει να είναι τουλάχιστον 0,2 m.

Οι αγωγοί αερίου χαμηλής και μέσης πίεσης μπορούν επίσης να τοποθετηθούν κατά μήκος των φύλλων ή των πλαισίων των μη ανοιγόμενων παραθύρων και να διασχίζουν τα ανοίγματα παραθύρων βιομηχανικών κτιρίων και λεβητοστασίων γεμάτα με υαλότουβλα.

5.3.4 Το ύψος της τοποθέτησης των υπέργειων αγωγών αερίου πρέπει να λαμβάνεται σύμφωνα με τις απαιτήσεις του SNiP II-89.

5.3.5 Σε γέφυρες πεζών και αυτοκινήτων που είναι κατασκευασμένες από άκαυστα υλικά, επιτρέπεται η τοποθέτηση αγωγών αερίου με πίεση έως και 0,6 MPa από σωλήνες χωρίς συγκόλληση ή ηλεκτροσυγκόλληση που έχουν περάσει τον έλεγχο 100% των εργοστασιακών συγκολλημένων αρμών με φυσικές μεθόδους . Δεν επιτρέπεται η τοποθέτηση αγωγών αερίου σε πεζογέφυρες και αυτοκινητογέφυρες κατασκευασμένες από εύφλεκτα υλικά.

Η διέλευση σωλήνων από τη θεμελίωση κτιρίων

Το εξωτερικό δίκτυο ύδρευσης και αποχέτευσης εισάγεται στο σπίτι μέσω της θεμελίωσης χρησιμοποιώντας χαλύβδινα μανίκια μεγαλύτερης διαμέτρου, το τυπικό τους μέγεθος για σωλήνες HDPE είναι 75 mm, για αποχέτευση PVC 110 mm, χρησιμοποιείται σωλήνας διαμέτρου 160 mm .

Οι κανόνες για την τοποθέτηση εξωτερικών σωλήνων νερού ρυθμίζονται από το σύνολο κανόνων SP 31.13330.2012 και περιλαμβάνει τα ακόλουθα στοιχεία:

• Η είσοδος των επικοινωνιών στο σπίτι πραγματοποιείται μέσω κοπής μεταλλικών σωλήνων (μανίκια) με μικρότερη διάμετρο 50 mm.
• Για την εξάλειψη των συνεπειών των γραμμικών διαστολών με διαφορές θερμοκρασίας, χρησιμοποιούνται αντισταθμιστικοί δακτύλιοι.
• Η απόσταση μεταξύ της εισόδου στη βάση θεμελίωσης των σωλήνων νερού και απορριμμάτων πρέπει να είναι από 1,5 m., στην κατακόρυφη είσοδο, το κενό μεταξύ των μανικιών πρέπει να είναι από 0,4 m.
• Η διάμετρος των οπών στις φέρουσες κατασκευές αυξάνει τον χώρο του εισαγόμενου χιτωνίου κατά τουλάχιστον 2 mm.
• Για να εξασφαλιστεί η βαρυτική ροή, το χιτώνιο των σωλήνων αποχέτευσης εισάγεται με κλίση 4 - 7 μοιρών.
• Το βάθος των σωληνώσεων κατάλληλων για το σπίτι λαμβάνεται περισσότερο από 0,7 m από την περιοχή των τυφλών.

Ρύζι. 9 Σχέδιο τοποθέτησης της εισόδου σωλήνα στο κτίριο

Κατά την τοποθέτηση του δικτύου ύδρευσης, είναι απαραίτητο να τηρούνται οι κανόνες των αποστάσεων από το θεμέλιο - αυτό θα αποφύγει αρνητικές συνέπειες σε περίπτωση διάρρηξης αγωγού ή καθίζησης κτιρίου

Στην κατασκευή οικιακών κατοικιών, είναι σημαντικό να τηρείτε τα πρότυπα κατά την τοποθέτηση επικοινωνιών, οι οποίες πρέπει να τοποθετούνται σε διαφορετικές τάφρους, τότε η ανακάλυψη των σωλήνων αποχέτευσης σε καμία περίπτωση δεν θα οδηγήσει σε μόλυνση του πόσιμου νερού

Απόσταση μεταξύ αξόνων παρακείμενων τεχνολογικών αγωγών

Δημοσίευσε: 25.12.2016

Συνιστώμενες ελάχιστες αποστάσεις μεταξύ των αξόνων των παρακείμενων αγωγών διεργασίας (σε χιλιοστά) σύμφωνα με τις «Συστάσεις για την κατασκευή και την ασφαλή λειτουργία αγωγών διεργασίας».

Ονομαστική διάμετρος αγωγού	Αγωγοί σε απομόνωση	Σωληνώσεις χωρίς μόνωση
Θερμοκρασία τοίχου, 0C	χωρίς φλάντζες	Με φλάντζες σε ένα επίπεδο σε μέτρια πίεση, MPa
	-30..+19	+20..+600		1,6..4,0	4,0..6,3	6,3..10
20	160	120	150	40	80	80	90	90
25	170	130	150	40	90	90	100	100
32	190	130	150	40	100	100	100	100
40	190	130	150	50	100	100	110	110
50	220	160	180	50	110	110	120	130
65	250	190	230	60	120	120	130	140
80	260	200	260	70	130	130	130	140
100	300	240	280	80	140	140	150	160
125	340	280	300	100	150	160	180	180
150	350	290	310	110	170	180	200	200
200	380	320	360	140	190	210	230	240
250	430	370	390	160	230	250	260	300
300	480	420	440	190	260	280	290	320
350	530	470	470	210	290	310	330	350
400	590	530	530	240	320	360	360	390
500	690	630	590	290	380	410	490	–
600	740	680	660	340	450	470	–	–
700	780	720	700	380	480	530	–	–
800	860	800	800	450	500	610	–	–
1000	960	900	900	560	680	–	–	–
1200	1060	1000	1000	660	800	–	–	–
1400	1160	1100	1100	760	900	–	–	–

Συνιστώμενες ελάχιστες αποστάσεις μεταξύ σωληνώσεων διεργασίας και τοιχωμάτων καναλιού ή/και τοίχων κτιρίου (σε χιλιοστά) σύμφωνα με τις «Συστάσεις για την κατασκευή και την ασφαλή λειτουργία των σωληνώσεων διεργασίας».

Ονομαστική διάμετρος αγωγού	Αγωγοί σε απομόνωση	Σωληνώσεις χωρίς μόνωση
Θερμοκρασία τοίχου, 0C	χωρίς φλάντζες	Με φλάντζες σε ένα επίπεδο σε μέτρια πίεση, MPa
	-30..+19	+20..+600		1,6..4,0	4,0..6,3	6,3..10
20	210	170	200	70	110	110	120	120
25	220	180	200	70	110	110	120	120
32	240	180	200	70	120	120	130	130
40	240	180	200	80	130	130	140	140
50	270	210	230	80	130	130	140	150
65	300	240	280	90	140	140	150	160
80	310	250	310	100	150	150	160	170
100	370	310	350	110	160	170	180	190
125	410	350	370	120	180	190	200	210
150	420	360	380	130	190	200	220	230
200	450	390	430	160	220	240	260	270
250	500	440	460	190	260	280	290	330
300	560	500	520	210	280	310	320	350
350	610	550	550	240	310	340	350	380
400	690	630	630	260	340	380	390	410
500	790	730	690	320	410	440	520	–
600	840	780	760	370	470	500	–	–
700	880	820	800	410	510	550	–	–
800	980	920	860	490	590	650	–	–
1000	1130	1070	1070	610	730	–	–	–
1200	1230	1170	1170	710	850	–	–	–
1400	1330	1270	1270	810	950	–	–	–

Στους πίνακες που παρουσιάζονται, αφαίρεσα σπάνιες (πρακτικά αχρησιμοποίητες) διαμέτρους αγωγών και άφησα μόνο αυτές που χρησιμοποιούνται συχνά στο σχεδιασμό και την κατασκευή εγκαταστάσεων πετρελαίου και φυσικού αερίου σε τεχνολογικούς χώρους. Οι πληροφορίες για τις «αποστάσεις» χωρίζονται ειδικά σε δύο πίνακες, γιατί αυτό, κατά τη γνώμη μου, διευκολύνει την εύρεση των απαραίτητων τιμών στον πίνακα δεδομένων.

Για παράδειγμα, υπάρχει ένα ράφι δύο αγωγών DN80 και DN125 (χωρίς μόνωση και χωρίς φλάντζες σε ένα επίπεδο). Σύμφωνα με τους πίνακες, η κεντρική απόσταση μεταξύ των αγωγών πρέπει να είναι τουλάχιστον 220 mm. Ωστόσο, έμπειροι σχεδιαστές ορίζουν την απόσταση μεταξύ των αξόνων όχι 220 mm, αλλά 250 mm (ή 300 mm).

Πιστέψτε με, στο εργοτάξιο, θα είναι πολύ πιο βολικό για τους εργαζόμενους να εγκαταστήσουν αγωγούς σε «στρογγυλές» αποστάσεις (50 mm, 100 mm, 200 mm, 300 mm, 500 mm, κ.λπ.) παρά, για παράδειγμα, σε ακριβείς τιμές​​ (237mm, 482mm, 331mm κ.λπ.) .

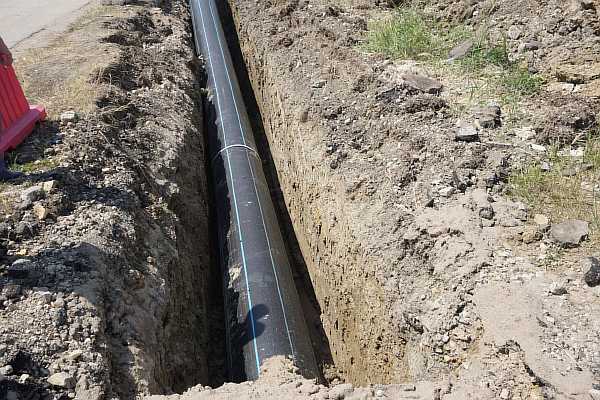

Θέση παροχής νερού

Στην περιοχή όπου είναι εγκατεστημένες οι επικοινωνίες, πρέπει να τηρούνται οι κανόνες των κάθετων και παράλληλων αποστάσεων μεταξύ των σωλήνων που μεταφέρουν αέριο και νερό. Επίσης, η γνώση των κανόνων του SNiP θα βοηθήσει στην αποτελεσματική παροχή νερού και αερίου στο σπίτι, εξοικονομώντας παράλληλα το σκάψιμο τάφρων για την τοποθέτηση επικοινωνιών.

Κύριος αγωγός αερίου υψηλής πίεσης

Ο σωλήνας αερίου δεν πρέπει να τοποθετείται με σωλήνες που μεταφέρουν εύφλεκτα υγρά και κοντά σε ηλεκτρικά καλώδια.

Η παρουσία φρεατίου ή φρεατίου κοντά στο σπίτι απαιτεί ελάχιστη εμβάθυνση του αγωγού. Η εγκατάσταση πρέπει να είναι ίση με το κατώτερο σημείο πήξης του εδάφους με επιπλέον 0,5 μ. Το νερό μπορεί επίσης να αντληθεί κοντά στα θεμέλια των κτιρίων, αλλά υπό ορισμένες προϋποθέσεις του SNiP:

1. Επιλέξτε υλικό σωλήνων από σύγχρονα ανθεκτικά πολυμερή.
2. Η συνιστώμενη απόσταση από το μπροστινό μέρος του σπιτιού μέχρι τον σωλήνα είναι κατά προτίμηση μέχρι 1,5 m.
3. Η απόσταση κατά την οποία διέρχεται η παροχή νερού με πρόσθετο χώρο που προορίζεται για δυνατότητα επισκευής, αποξήλωσης και άλλων εργασιών.
4. Κατά την τοποθέτηση ενός αγωγού, η πιθανότητα εισόδου λυμάτων στον αγωγό θα πρέπει να ελαχιστοποιείται.
5. Η ελάχιστη συνιστώμενη απόσταση από την αποχέτευση στο σπίτι είναι 3 μέτρα.
6. Η απόσταση από τον αγωγό αερίου, στον οποίο η πίεση είναι χαμηλή, υπολογίζεται σε 1 m.
7. Μεταξύ του αγωγού αερίου υψηλής πίεσης και της παροχής νερού, συνιστάται να αφήνετε ελεύθερο χώρο τουλάχιστον 2 μέτρων.

Πίεση αερίου	Χαμηλός	Ο μέσος όρος	υψηλός
Υποχώρηση από την παροχή νερού	1 μέτρο	1,5 μέτρα	2 μέτρα

Απαιτήσεις για την τοποθέτηση υδάτινων επικοινωνιών

Όλα τα πρότυπα που δημιουργήθηκαν για τον κατασκευαστικό κλάδο είναι απαραίτητα για τη διατήρηση της ασφάλειας στις κατασκευές και τα δίκτυα μηχανικής. Αυτές οι συστάσεις ισχύουν όχι μόνο για τους αγωγούς, αλλά και για τους ανθρώπους και το περιβάλλον.

Εργασία στην ύπαιθρο

Πρέπει να τηρούνται ορισμένες προϋποθέσεις:

1. Η πολύ κοντινή απόσταση μεταξύ των επικοινωνιών μπορεί να οδηγήσει στο γεγονός ότι σε περίπτωση έκτακτης ανάγκης, το νερό που ρέει από την παροχή νερού δεν θα εισχωρήσει στο έδαφος πριν φτάσει στα θεμέλια του σπιτιού. Επομένως, η απόσταση από την παροχή νερού πρέπει να συμμορφώνεται με τους κανονισμούς.
2. Εάν η απαιτούμενη απόσταση μεταξύ του σπιτιού και του σωλήνα δεν μπορεί να τηρηθεί για διάφορους λόγους, τότε η παροχή νερού μπορεί να τοποθετηθεί σε περιβλήματα. Η απόφαση αυτή θα πρέπει να συζητηθεί με την εταιρεία ύδρευσης και να κληθούν οι αγωγοί.
3. Όταν υπάρχει αυξημένη οξύτητα στο έδαφος, αυτό μπορεί να επηρεάσει αρνητικά το στρώμα στεγανοποίησης και την κατάσταση επικοινωνίας. Ο αγωγός θα είναι δύσκολο να ανοίξει για επισκευή ή αντικατάσταση εξαρτημάτων. Θα πρέπει να αφαιρέσετε μέρος του θεμελίου, κάτι που δεν είναι δυνατό σε ορισμένα σπίτια.

Κοντά στο χωριό

Η τοποθέτηση ενός αγωγού φυσικού αερίου και η παροχή νερού πρέπει να σχεδιαστεί εκ των προτέρων σύμφωνα με τα χαρακτηριστικά ενός συγκεκριμένου τμήματος. Αυτή η στιγμή θα βοηθήσει στην αποφυγή σφαλμάτων και προβλημάτων κατά την περαιτέρω λειτουργία των σωλήνων.

Ποια πρέπει να είναι η απόσταση από πηγάδι σε πηγάδι

Για την κατασκευή φρεατίου στην τοποθεσία, δεν υπάρχει αρκετός χώρος με προσβάσιμο επίπεδο εμφάνισης του υδροφόρου ορίζοντα. Το γεγονός είναι ότι υπάρχουν πολλές άλλες απαιτήσεις για τη θέση της πηγής παροχής νερού και εάν δεν πληρούνται, τότε το νερό δεν θα είναι δύσκολο να είναι ακατάλληλο για σκοπούς διατροφής.

Στη συνέχεια, θα εξετάσουμε αυτές τις απαιτήσεις, εκπληρώνοντας τις οποίες, μπορείτε να αποφύγετε τα προβλήματα που σχετίζονται με την κακή ποιότητα του νερού.

Ποιες είναι οι συγκεκριμένες πηγές ρύπανσης;

Οι πηγές ρύπανσης περιλαμβάνουν μια σειρά από αντικείμενα:

• Βόθροι και κοιλώματα.
• Τόποι ταφής ζώων και ανθρώπων.
• Αποθήκες φυτοφαρμάκων και λιπασμάτων.
• Επιχειρήσεις του κλάδου;
• Εγκαταστάσεις αποχέτευσης
• Χωματερές κ.λπ.

Από αυτό προκύπτει ότι όταν επιλέγετε ένα μέρος, είναι απαραίτητο να εστιάσετε στην απόσταση από το πηγάδι στην τουαλέτα και στην απόσταση από άλλα αντικείμενα ρύπανσης στις δικές σας και γειτονικές περιοχές. Αυτό οφείλεται στο γεγονός ότι ανεπιθύμητα στοιχεία θα εισέλθουν στο νερό, ως αποτέλεσμα, μπορεί να είναι επιζήμια για την υγεία.

Ποιες είναι οι απαιτήσεις για τη θέση των υπόγειων υπηρεσιών κοινής ωφέλειας

Το κύριο ρυθμιστικό έγγραφο που ακολουθείται κατά την κατασκευή είναι το SNiP 2.07.01-89, που υποδεικνύει τις αποστάσεις κατά την τοποθέτηση επικοινωνιών σε σχέση μεταξύ τους και άλλων αντικειμένων όσον αφορά την ασφάλεια και την αξιοπιστία.

Κατά τη λειτουργία των μηχανικών δικτύων αποχέτευσης, θέρμανσης και ύδρευσης, θα πρέπει να λαμβάνεται υπόψη ο αρνητικός αντίκτυπος στη θεμελίωση των δομών του μεταφερόμενου μέσου σε περίπτωση θραύσης του σωλήνα. Το υγρό που διαφεύγει μπορεί να ξεπλύνει τη βάση θεμελίωσης του εδάφους, να διεισδύσει στα κάτω και στο υπόγειο δωμάτια, προκαλώντας σημαντικές ζημιές στα κτίρια.

Σε περίπτωση τοποθέτησης υδατοφερόντων επικοινωνιών κοντά στο θεμέλιο κατά τη λειτουργία των κατασκευών, θα πρέπει να λαμβάνονται μέτρα για να διασφαλίζεται η ασφαλής θέση τους σε σχέση με το κτίριο. Όταν για τεχνικούς λόγους δεν είναι δυνατή η διατήρηση μιας ασφαλούς απόστασης από τους αγωγούς μέχρι τη δομή, χρησιμοποιούνται περιβλήματα για την προστασία των επικοινωνιών υπόγεια. Μετά από συμφωνία με τις εποπτικές αρχές, επιτρέπεται η τοποθέτηση συστήματος ύδρευσης κοντά στα θεμέλια σε θήκη που παρέχει μόνωση σωλήνων σε περίπτωση βροχοπτώσεων και προστατεύει το ίδιο το θεμέλιο από καταστροφή σε περίπτωση βλάβης της παροχής νερού.

Συνήθως, δίκτυα διαφόρων τύπων βρίσκονται στο χώρο με το χτισμένο σπίτι, νερό, αποχέτευση, θέρμανση, σωλήνες αερίου τοποθετούνται στο έδαφος και τραβιέται καλώδιο ρεύματος. Για μια ασφαλή τοποθεσία σε σχέση μεταξύ τους διαφόρων τύπων αυτοκινητοδρόμων, είναι απαραίτητο να γνωρίζουμε τους κανόνες αποστάσεων μεταξύ επικοινωνιών με παράλληλη και κάθετη διάταξη.

Επίσης, η γνώση των προτύπων θα βοηθήσει στην εξοικονόμηση χρημάτων, επειδή ορισμένοι τύποι επικοινωνιών μπορούν να τοποθετηθούν σε μία μόνο τάφρο χωρίς σημαντικές αρνητικές συνέπειες σε περίπτωση θραύσης του σωλήνα.

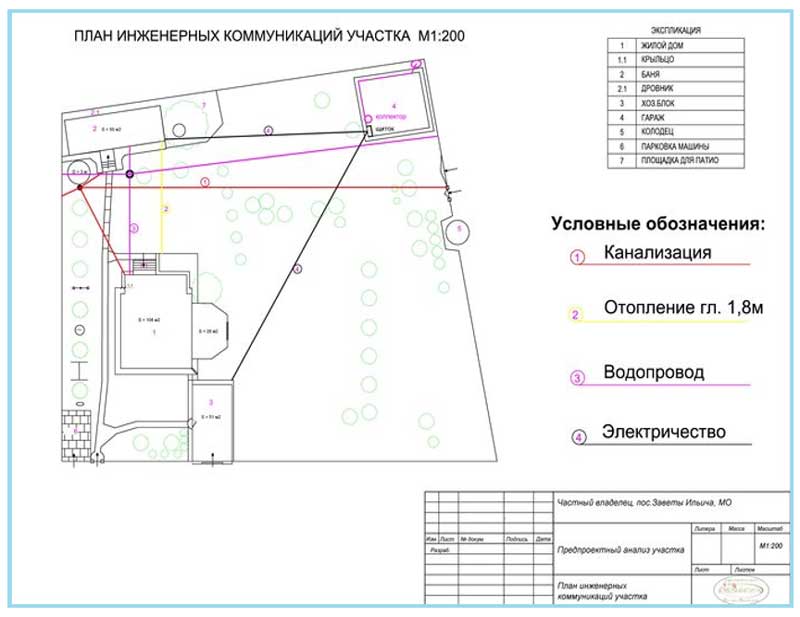

Εικ.2 Σχέδιο τοποθεσίας - παράδειγμα

Πολεοδομία Προστατευόμενες ζώνες εξωτερικών μηχανολογικών δικτύων

Η σύνθεση και οι αποστάσεις από εργοτάξια σε επιχειρήσεις κοινής ωφέλειας, δηλ. ζώνες ασφαλείας - που ορίζονται στο SNiP 2.07.01-89 *, την τρέχουσα τρέχουσα έκδοση αυτού του SNiPa - SP 42.13330.2011. Στην πραγματικότητα από αυτό το SNiP προκύπτει:

Ζώνη ασφαλείας οικιακής αποχέτευσης

Διακρίνετε την αποχέτευση πίεσης και βαρύτητας. Αντίστοιχα, η ζώνη ασφαλείας ενός οικιακού αποχετευτικού αγωγού υπό πίεση είναι 5 μέτρα από το σωλήνα μέχρι το θεμέλιο ενός κτιρίου ή κατασκευής.

Εάν η αποχέτευση είναι βαρύτητα, τότε σύμφωνα με το SNiP, η ζώνη ασφαλείας θα είναι - 3 μέτρα.

Σε αυτή την περίπτωση, η ελάχιστη απόσταση από τα στηρίγματα του φράχτη ή του δικτύου επαφής μέχρι το αποχετευτικό σύστημα θα είναι 3 και 1,5 μέτρα, αντίστοιχα.

Ζώνη ασφαλείας ύδρευσης

Η ζώνη ασφαλείας της ύδρευσης απέχει 5 μέτρα από τη θεμελίωση της εγκατάστασης μέχρι το δίκτυο. Η ζώνη ασφαλείας από την ίδρυση της περίφραξης των επιχειρήσεων, τις υπερυψώσεις, το δίκτυο επαφής και τα στηρίγματα επικοινωνίας, τους σιδηροδρόμους μέχρι το σύστημα ύδρευσης είναι 3 μέτρα.

Επιπλέον, από το SP 42.133330.2011 Πίνακας 16 (για λεπτομέρειες δείτε παρακάτω), μπορείτε να βρείτε τις ακόλουθες πληροφορίες σχετικά με την τοποθέτηση σωλήνων ύδρευσης και αποχέτευσης:

«2. Θα πρέπει να λαμβάνονται αποστάσεις από την οικιακή αποχέτευση έως την παροχή οικιακού και πόσιμου νερού, m: έως την παροχή νερού από οπλισμένο σκυρόδεμα και σωλήνες αμιάντου - 5. στην παροχή νερού από σωλήνες από χυτοσίδηρο με διάμετρο έως 200 mm - 1,5, με διάμετρο μεγαλύτερη από 200 mm - 3. στην παροχή νερού από πλαστικούς σωλήνες - 1.5.

Η απόσταση μεταξύ των δικτύων αποχέτευσης και βιομηχανικής ύδρευσης, ανάλογα με το υλικό και τη διάμετρο των σωλήνων, καθώς και με την ονοματολογία και τα χαρακτηριστικά του εδάφους, θα πρέπει να είναι 1,5 m.

Ζώνη ασφαλείας δικτύων θέρμανσης

Η ελάχιστη ζώνη ασφαλείας των δικτύων θερμότητας από το εξωτερικό τοίχωμα του καναλιού, σήραγγα, από το κέλυφος της τοποθέτησης χωρίς κανάλια, έως το θεμέλιο του κτιρίου είναι 5 μέτρα.

Ζώνη ασφαλείας καλωδίων και δικτύων επικοινωνίας

Η ζώνη ασφαλείας των καλωδίων ισχύος όλων των τάσεων και των καλωδίων επικοινωνίας από το δίκτυο μέχρι τη θεμελίωση ενός κτιρίου ή κατασκευής είναι 0,6 m.

Και εδώ είναι ο ίδιος ο πίνακας - το πρώτο του μέρος:

Ζώνη ασφαλείας γραμμών ηλεκτρικού ρεύματος

Ωστόσο, σύμφωνα με την ίδια παράγραφο, εάν τα ηλεκτροφόρα καλώδια τοποθετούνται εντός των ορίων οικισμών κάτω από το πεζοδρόμιο, τότε:

• έως 1 kW, η επιτρεπόμενη ζώνη ασφαλείας από τα εξώτατα καλώδια είναι 0,6 μέτρα μέχρι τα θεμέλια του κτιρίου και 1 μέτρο μέχρι το οδόστρωμα.
• Για γραμμές άνω του 1 και έως 20 kW - η ζώνη ασφαλείας θα είναι 5 μέτρα.

Σύμφωνα με το ίδιο παράρτημα, σε σημεία όπου τα ηλεκτροφόρα καλώδια διασχίζουν πλωτούς ποταμούς, η ζώνη προστασίας για αυτά θα είναι 100 μέτρα. Για τους μη πλωτούς ποταμούς, οι ζώνες προστασίας δεν αλλάζουν.

Στις προστατευόμενες ζώνες ηλεκτρικών γραμμών καθορίζεται ειδική διαδικασία χρήσης γης. Εντός των ορίων των προστατευόμενων ζωνών, η γη δεν αφαιρείται από τον ιδιοκτήτη, αλλά επιβάλλονται βάρη στη χρήση της - μην χτίζετε, αποθηκεύετε, μπλοκάρετε, μην σφυρώνετε πασσάλους, μην ανοίγετε λάκκους, εργάζεστε με βαρύ εξοπλισμό μόνο σε συμφωνία με τον Οργανισμό Πλέγματος κ.λπ. Π. για περισσότερες λεπτομέρειες, δείτε την ανάλυση.

Οι προστατευόμενες ζώνες, αν και καθορίζονται σύμφωνα με την αίτηση, καθορίζονται τελικά από τον ιδιοκτήτη των δικτύων, οι πληροφορίες για αυτές μεταφέρονται στο κτηματολογικό επιμελητήριο. Η παράγραφος 7 του ψηφίσματος ορίζει ότι ο οργανισμός δικτύου πρέπει, με δικά του έξοδα, να τοποθετεί πληροφορίες σχετικά με την παρουσία, τον κίνδυνο και το μέγεθος των ζωνών ασφαλείας στις ίδιες αυτές ζώνες - δηλ. εγκαταστήστε τις κατάλληλες ενημερωτικές πινακίδες.

Ζώνη ασφαλείας κτιρίων κατοικιών και δημόσιων κτιρίων

Επίσης στο SP 42.13330.2011, μπορείτε να βρείτε έναν πίνακα που ρυθμίζει την απόσταση από κτίρια κατοικιών έως γκαράζ, χώρους στάθμευσης και πρατήρια καυσίμων και σε δημόσια κτίρια, συμπεριλαμβανομένων των εκπαιδευτικών και προσχολικών ιδρυμάτων.

Προστατευόμενη ζώνη δέντρων και θάμνων

Μάλιστα, αυτός ο πίνακας θα πρέπει να κατανοηθεί ακριβώς το αντίθετο, αφού η απόσταση από τα κτίρια μέχρι τα δέντρα και τους θάμνους (χώροι πρασίνου) είναι ρυθμισμένη.

Από αυτό προκύπτει ότι η ελάχιστη απόσταση από τον τοίχο του κτιρίου μέχρι τον άξονα του κορμού του δέντρου είναι 5 μέτρα.

Ζώνη ασφαλείας αγωγού φυσικού αερίου

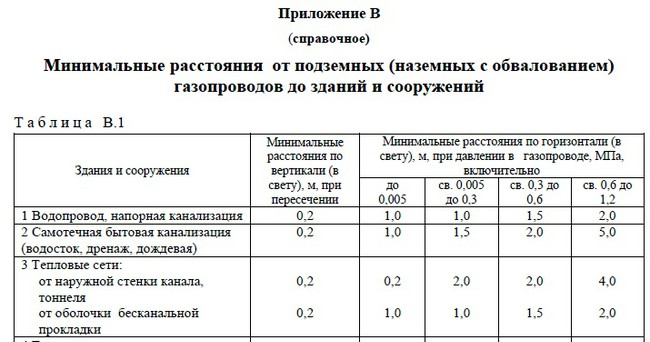

Οι αγωγοί αερίου διακρίνονται από τη συσκευή (υπέργεια, υπόγεια) από την πίεση στο εσωτερικό του σωλήνα (από λίγα kilopascal έως 1,5 megapascal) και τη διάμετρο του σωλήνα. Η απόσταση από τον αγωγό αερίου στο κτίριο ορίζεται στο SP 62.13330.2011 στο Παράρτημα Β.Ακολουθούν αποσπάσματα από αυτήν την εφαρμογή για τον καθορισμό ζωνών προστασίας για υπόγειους και υπέργειους αγωγούς φυσικού αερίου.

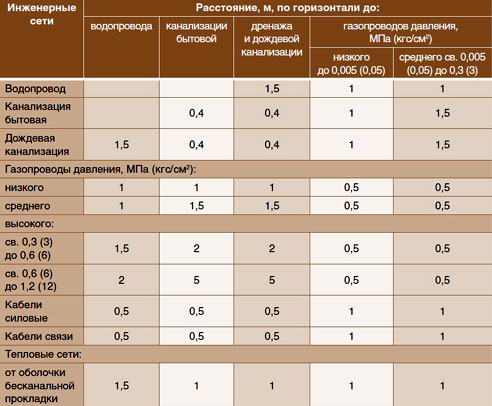

Ελάχιστες αποστάσεις μεταξύ των υπηρεσιών κοινής ωφέλειας

Ακόμη και στην κοινοπραξία μπορείτε να βρείτε έναν πίνακα που ρυθμίζει τις ελάχιστες αποστάσεις μεταξύ των υπηρεσιών κοινής ωφέλειας. Αποστάσεις μεταξύ ύδρευσης και αποχέτευσης, καλωδίων ρεύματος και δικτύων θέρμανσης, μεταξύ υπονόμων ομβρίων και οικιακών κ.λπ.

Περιορισμοί εγκατάστασης

Είναι σημαντικό να λάβετε υπόψη το γεγονός ότι η υψηλή πίεση στους σωλήνες είναι επικίνδυνη. Πρέπει να τοποθετούνται τόσο από κτίρια κατοικιών όσο και από την παροχή νερού σε ασφαλή απόσταση.

Πίνακας αποστάσεων από κτίρια και κατασκευές σύμφωνα με το SNiP

Αξίζει να γνωρίζετε τις κύριες απαγορεύσεις του SNiP:

1. Ο σωλήνας αερίου πρέπει, σύμφωνα με τους οικοδομικούς κώδικες, να προστατεύεται από δύο παράλληλες γραμμές που βρίσκονται από αυτόν. Η απόσταση από τις γραμμές υπολογίζεται διαφορετικά ανάλογα με την πίεση.
2. Το θεμελιώδες μέρος του κτιρίου πρέπει να βρίσκεται σε μια ορισμένη απόσταση από τον αγωγό αερίου με δείκτη χαμηλής πίεσης - 2 μέτρα.
3. Οι τοίχοι της πρόσοψης πρέπει να βρίσκονται σε απόσταση 4 μέτρων από την επικοινωνία αερίου μέσης πίεσης.
4. Οι αγωγοί αερίου με αέριο υπό υψηλή πίεση θα πρέπει να βρίσκονται σε ασφαλή απόσταση από το σπίτι - 7 μέτρα.
5. Η απόσταση του σωλήνα που παρέχει αέριο μέσω ενός παραθύρου ή μιας πόρτας πρέπει να είναι 50 cm.
6. Η απόσταση από το σωλήνα μέχρι την οροφή πρέπει να είναι περίπου 20 cm.

Βάση σωλήνων
