Συγκόλληση σωλήνων αερίου υπό πίεση

Στην εποχή μας, είναι δύσκολο να φανταστεί κανείς ένα κτίριο κατοικιών -ιδιωτικό ή πολυκατοικίας- που δεν θα συνδεόταν με φυσικό αέριο. Χάρη σε αυτή την υπέροχη ουσία, μπορούμε να μαγειρέψουμε φαγητό και σίγουρα όχι να παγώσουμε. Ωστόσο, το ίδιο το αέριο δεν μπορεί να εισέλθει στο σπίτι και, δόξα τω Θεώ, χρειάζεται έναν ειδικό τρόπο - έναν αγωγό αερίου. Και για να είναι, είναι απαραίτητο να προσκρούσει σε σωλήνα αερίου.

Στη χώρα μας απαγορεύεται αυστηρά η μη εξουσιοδοτημένη διαδικασία τρυπήματος σε σωλήνα αερίου, αλλά δεν μειώνεται σε καμία περίπτωση ο αριθμός εκείνων που θέλουν να κάνουν τα πάντα με τα χέρια τους και ενάντια στο νόμο. Εν τω μεταξύ, αυτή η επιχείρηση είναι επικίνδυνη και συχνά καταλήγει σε θάνατο, γι' αυτό, και όχι επειδή το κράτος είναι άπληστο, απαγορεύεται το μη εξουσιοδοτημένο δέσιμο. Για τους οικιακούς τεχνίτες και τους αντικομφορμιστές που πάνε ενάντια στο σύστημα, προσφέρουμε μια μικρή θεωρία.

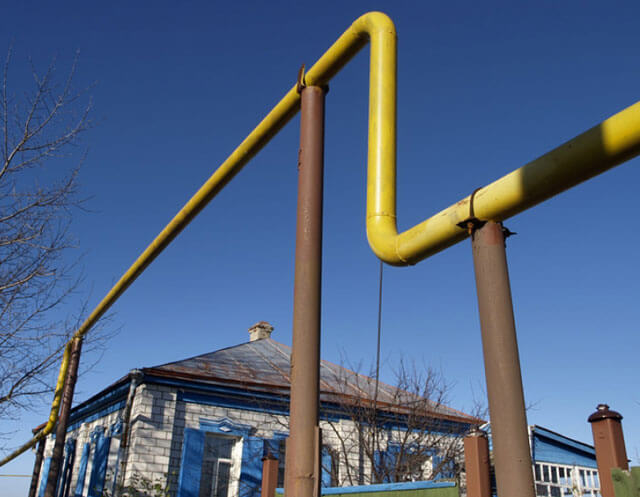

Ο αγωγός αερίου είναι ένα μέσο μεταφοράς και αποθήκευσης αερίου. Ανάλογα με την αποστολή του αγωγού φυσικού αερίου, τα σχέδια μπορεί να είναι διαφορετικά: για παράδειγμα, ισχυρά δίκτυα είναι εξοπλισμένα για τη μεταφορά αερίου σε μεγάλες αποστάσεις και το αέριο ρέει μέσα από αυτά υπό υψηλή πίεση. Σίγουρα δεν αξίζει να πειραματιστείτε μαζί του - μια πολύ μεγάλη τρύπα μπορεί να βρίσκεται στη θέση όχι μόνο ενός εγχώριου τεχνίτη, αλλά και του ίδιου του συνδεδεμένου σπιτιού. Εδώ είναι καλύτερο να επικοινωνήσετε με ειδικές υπηρεσίες που ξέρουν πώς να συνεργάζονται με τέτοια συστήματα.

Οι μικρότεροι σωλήνες διανομής διακλαδίζονται από οποιοδήποτε ισχυρό δίκτυο, στο οποίο η πίεση είναι χαμηλότερη από ό,τι στα κύρια. Ωστόσο, μπορεί ακόμα να ποικίλλει - από χαμηλό σε υψηλό. Μπορείτε ήδη να τρακάρετε μόνοι σας σε έναν τέτοιο σωλήνα, αλλά και πάλι είναι καλύτερο να απευθυνθείτε σε ειδικές υπηρεσίες εάν δεν υπάρχει κατανόηση του τι πρέπει να γίνει και γνώση των προφυλάξεων ασφαλείας.

Τεχνολογική διαδικασία κοπής με φλόγα

Στην κατασκευή μεταλλικών κατασκευών, χρησιμοποιείται όχι μόνο συγκόλληση αερίου, αλλά και κοπή μετάλλων. Σας επιτρέπει να εργάζεστε με τέτοια κενά:

κοπή αερίου

• δίσκοι, δαχτυλίδια?
• στοιχεία περιγράμματος που συνδυάζουν ευθείες και καμπύλες γραμμές από χάλυβα πάχους έως 200 mm:
• λεπτομέρειες περίπλοκης διαμόρφωσης.
• φύλλα με πάχος άνω των 4 mm.
• κανάλια από το Νο. 16?
• I-beams από το Νο 20.

Για να επιτύχετε κοπή υψηλής ποιότητας, η μεταλλική επιφάνεια προκαθαρίζεται από βρωμιά, μπογιές, λάδια ή σκουριές. Η κοπή μετάλλων είναι μια μέθοδος θερμικής επεξεργασίας που χωρίζεται σε στάδια:

• Ο θερμαντήρας φέρνει τη θερμοκρασία στους 1100 C.
• Ο καυστήρας αερίου παρέχει οξυγόνο στην περιοχή εργασίας.
• Ο πίδακας, σε επαφή με το μέταλλο, αναφλέγεται. Ο πυρήνας της φλόγας πρέπει να βρίσκεται σε απόσταση 1 έως 1,5 mm από την επιφάνεια που πρόκειται να υποβληθεί σε επεξεργασία.
• Υπό συνθήκες σταθερής παροχής αερίου, η ροή κόβει εύκολα το τεμάχιο εργασίας. Η ταχύτητα του πίδακα εξαρτάται από τη χημική σύνθεση του υλικού που κόβεται.

Μέθοδοι συγκόλλησης

Τύποι αερίων που χρησιμοποιούνται

Οξυγόνο

Απαραίτητο στοιχείο για συγκόλληση και κοπή. Χρησιμοποιείται ως καταλύτης απαραίτητος για την ενεργοποίηση διεργασιών επεξεργασίας μετάλλων. Χαρακτηρίζεται από την απουσία χρώματος και οσμής, κακή διαλυτότητα στο νερό και το αλκοόλ. Το οξυγόνο είναι μια ενεργή χημική ένωση. Διατηρείται σε ειδικά δοχεία υπό συνεχή πίεση. Τρεις ποιότητες τεχνικού αερίου χρησιμοποιούνται για τη συγκόλληση με οξυγόνο. Κάθε είδος εξαρτάται από την καθαρότητα του οξυγόνου. Αυτή η ιδιότητα επηρεάζει την ποιότητα των εξαρτημάτων επεξεργασίας.

Ασετυλίνη

Ο πιο συνηθισμένος τύπος, καθώς παρέχει υψηλή θερμοκρασία σε σύγκριση με άλλες εύφλεκτες ουσίες. Σχηματίζεται με βάση το ανθρακικό ασβέστιο με νερό. Η χημική ουσία απορροφά την υγρασία από την ατμόσφαιρα και διασπάται υπό την επιρροή της, έτσι η ένωση αποθηκεύεται σε κλειστά τύμπανα. Το ακετυλένιο είναι εκρηκτικό. Ωστόσο, αυτή η ιδιότητα εξαφανίζεται εάν το μείγμα διαλυθεί σε υγρό.

Το ακετυλένιο είναι ένα από τα πιο κοινά αέρια

Υδρογόνο

Δεν έχει οσμή και χρώμα.Γίνεται εκρηκτικό σε επαφή με τον αέρα. Το χημικό στοιχείο αποθηκεύεται σε χαλύβδινους κυλίνδρους υπό πίεση.

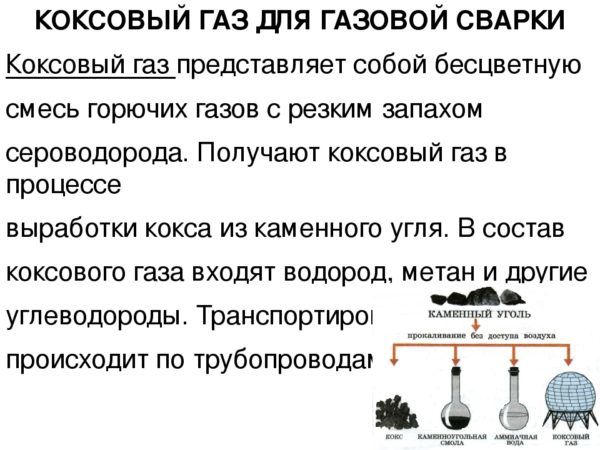

αέριο φούρνου οπτάνθρακα

Σχηματίζεται μέσω της επεξεργασίας του άνθρακα. Είναι ένα άχρωμο μείγμα εύφλεκτων ουσιών με έντονη οσμή υδρόθειου, το οποίο μεταφέρεται μέσω αγωγών.

Χρησιμοποιείται με βάση το μεθάνιο, που εξάγεται από τα έγκατα της Γης.

Βενζίνη και κηροζίνη

Προϊόντα της βιομηχανίας διύλισης πετρελαίου. Έχουν την όψη άχρωμων υγρών με οσμή που εξατμίζονται εύκολα. Ο καυστήρας αερίου τα τροφοδοτεί μέσω εξατμιστήρων για να σχηματίσουν ατμό.

αέριο πυρόλυσης

Υποβάλλεται σε καθαρισμό, καθώς αποτελείται από υδρογονάνθρακες και μονοξείδιο του άνθρακα. Είναι υποπροϊόν των διυλιστηρίων πετρελαίου.

Περιγραφή διαδικασίας

Φυσικά, οι εργασίες ξεκινούν με την προπαρασκευαστική φάση, ανεξάρτητα από το αν θα κολλήσετε μόνοι σας στο σύστημα ή θα επιλέξετε μια εξειδικευμένη υπηρεσία. Εάν το τελευταίο, τότε πρέπει να επικοινωνήσετε με την αρμόδια αρχή, να συμπληρώσετε μια αίτηση, ίσως να παρέχετε ένα πακέτο εγγράφων που ορίζει ο νόμος. Αποφασίσατε να συνδέσετε έναν νέο σωλήνα με τα χέρια σας; Αυτό σημαίνει ότι πρέπει να αγοράσετε τα κατάλληλα υλικά, να προετοιμάσετε το σύστημα και τον εαυτό σας για την προγραμματισμένη εργασία. Έτσι, εάν το προπαρασκευαστικό στάδιο ολοκληρωθεί με επιτυχία, ξεκινάμε την πλαϊνή μπάρα.

Σύνδεση μεταλλικών συστημάτων

1. Καθαρισμός επιφάνειας. Αφαιρέστε από το σημείο που σχεδιάζατε να φτιάξετε πλαίσιο, μπογιά, υπολείμματα, σκουριά.
2. Σήμανση. Προσδιορίστε πού θα είναι η σύνδεση, βάλτε τα σημάδια.
3. Κάνοντας τρύπες (με τη μέθοδο πηνίου - 1, με τη μέθοδο μπλουζάκι - 2).
4. Καλή θεραπεία. Οι σχισμές θα πρέπει να επεξεργάζονται με πηλό και συνιστάται η έναρξη αυτής της διαδικασίας ακόμη και κατά την κοπή της επιφάνειας, προκειμένου να ελαχιστοποιηθεί ο κίνδυνος καύσης / ανάφλεξης του μπλε καυσίμου που έχει διαρρεύσει. Οι τελειωμένες τρύπες πρέπει να κλείνονται όσο το δυνατόν γρηγορότερα με ένα ειδικό βύσμα (από αμίαντο και πηλό). Η επεξεργασμένη περιοχή πρέπει να ψύχεται.
5. Εγκατάσταση της συσκευής αποσύνδεσης. Όταν το μέταλλο κρυώσει, το βύσμα μπορεί να ανοίξει για να αφαιρεθεί ένα κομμάτι του κομμένου σωλήνα από τη δομή. Αφού αφαιρέσετε ένα κομμάτι μετάλλου, τοποθετείται στην υποδοχή μια συσκευή αποσύνδεσης, η οποία είναι ένα σετ δίσκων από ξύλο και καουτσούκ, καθώς και μικρά μπολ με παχύρρευστο πηλό. Εάν επιμείνετε στη μέθοδο του μπλουζιού, τότε θα υπάρχουν δύο τέτοιες υποδοχές.
6. Εγκατάσταση σωλήνων. Όταν η συσκευή αποσύνδεσης έχει καλύψει το κενό, ήρθε η ώρα να αρχίσετε να κάνετε την κύρια τρύπα - κάτω από τον προσαρτημένο (νέος σωλήνας). Ελέγξτε τη σωστή διάμετρο, είναι πιθανό τα σημάδια να πρέπει να διορθωθούν. Κάντε μια τρύπα, τοποθετήστε ένα σωλήνα. Συγκολλήστε τις αρθρώσεις του σωλήνα και στις δύο πλευρές και στη συνέχεια κλείστε τη βαλβίδα πάνω του.
7. Κλείσιμο της τρύπας. Έτσι, ο σωλήνας είναι συγκολλημένος, τώρα πρέπει να συγκολλήσετε έναν νέο σωλήνα. Για να το κάνετε αυτό, αφαιρέστε πρώτα τα υπολείμματα του μετάλλου που εμφανίστηκαν ως αποτέλεσμα της κατασκευής της κύριας υποδοχής. Βάλτε τα στη θέση τους, δουλέψτε με πηλό και φτιάξτε τα κι αυτά. Ελέγξτε εάν η ραφή συγκόλλησης έχει διαρροή αερίου (χρησιμοποιώντας σαπούνι).
8. Τοποθέτηση νέου σωλήνα.

Κοπή σε πλαστικό σωλήνα

Όλο και περισσότερο, οι πλαστικές κατασκευές χρησιμοποιούνται για την εγκατάσταση δικτύων μηχανικής. Εάν χρειάζεται να συνδεθείτε σε ένα τέτοιο σύστημα, τι πρέπει να κάνετε; Πρώτον, να είστε χαρούμενοι που η διαδικασία δεν θα είναι πιο περίπλοκη από ό,τι στην περίπτωση του μετάλλου. Δεύτερον, τηρήστε αυστηρά τέτοιες συστάσεις.

Αγοράστε υψηλής ποιότητας - εργοστασιακά, συμβατά με GOST συνδετικά στοιχεία (εξαρτήματα), ιδανικά - μέταλλο. Χρησιμοποιήστε έναν σύνδεσμο υποδοχής και ειδική κόλλα για να αυξήσετε την αξιοπιστία της ραφής. Βεβαιωθείτε ότι η διασταύρωση είναι τέλεια σφραγισμένη, έχει μέγιστη πυκνότητα. Πριν από την εγκατάσταση, επεξεργαστείτε το ένθετο με ένα αντιδιαβρωτικό υλικό.

Πώς πραγματοποιείται η ίδια η σύνδεση στην περίπτωση των πλαστικών δικτύων; Η σύνδεση γίνεται δημιουργώντας ένθετα κάθετα στο σύστημα εργασίας. Το μήκος των ενθέτων μπορεί να κυμαίνεται μεταξύ 70-100 cm.Η επέκταση θα πρέπει να γίνει με τη βοήθεια πλαστικών σωλήνων - με βάση σύνδεση πρίζας-επαφής. Τι είναι αυτή η τεχνολογία; Το χαλύβδινο ένθετο θερμαίνεται (περίπου στο επίπεδο των 60 μοιρών). Και ήδη τοποθετείται πάνω του μια πλαστική κατασκευή, επιπλέον, αμέσως και με δύναμη. Εάν προσκρούσετε σε ένα σύστημα με μέτρια πίεση, οι ειδικοί συμβουλεύουν να συνδέσετε το πολυαιθυλένιο σε σκόνη στη «θήκη» προκειμένου να γίνει η σύνδεση όσο το δυνατόν πιο δυνατή.

Η σύγκρουση σε σωλήνα αερίου είναι σίγουρα καλύτερη με τη βοήθεια επαγγελματιών, ωστόσο, γνωρίζοντας τη θεωρία, μπορείτε να πειραματιστείτε, εν τω μεταξύ, εξαρτάται από εσάς.

Κανόνες ασφαλείας

Η σύνδεση του κεντρικού αγωγού αερίου με το κεντρικό σύστημα πραγματοποιείται λαμβάνοντας υπόψη τους κανόνες για τη διασφάλιση της μέγιστης ασφάλειας κατά την εκτέλεση των εργασιών. Αυτοί οι κανόνες περιλαμβάνουν:

• Η εισαγωγή στον αγωγό χαμηλής πίεσης πραγματοποιείται στην περιοχή αυτής της παραμέτρου 20 - 80 mm στήλης νερού. Εάν υπάρχει πίεση κάτω ή πάνω από αυτούς τους δείκτες, η εργασία εκτελείται μόνο μετά τη σταθεροποίηση της παραμέτρου.
• Η εισαγωγή στον αγωγό μέσης ή/και υψηλής πίεσης επιτρέπεται μόνο αφού ο δείκτης μειωθεί στις παραμέτρους που υποδεικνύονται παραπάνω. Εάν η μείωση της πίεσης είναι απαράδεκτη ή αδύνατη για οποιονδήποτε τεχνικό λόγο, τότε η εργασία εκτελείται με τη συμμετοχή ειδικών με την κατάλληλη άδεια και εξειδικευμένο εξοπλισμό.
• εάν η πίεση στον αγωγό αερίου είναι μεγαλύτερη από 40 - 150 MPa, τότε απαγορεύεται η χρήση εξοπλισμού για συγκόλληση και κοπή αερίου κατά την εκτέλεση εργασιών.

Ο τόπος εργασίας για τη σύνδεση στον κεντρικό αγωγό αερίου θα πρέπει να περιορίζεται από προειδοποιητικές πινακίδες με τις επιγραφές "Προσοχή, αέριο", "Απαγορεύεται η διέλευση" και ούτω καθεξής. Είναι απαράδεκτο να κάνετε φωτιά κοντά στον χώρο εργασίας, συμπεριλαμβανομένου του καπνίσματος.

Σημάδια που προειδοποιούν για εργασίες στον αγωγό αερίου

Ψυχρή σύνδεση στον κεντρικό αγωγό αερίου

Η άντληση κλαδιών στους κύριους αγωγούς πραγματοποιείται χρησιμοποιώντας μια συσκευή που επιτρέπει την εκτέλεση εργασιών χωρίς διακοπή της άντλησης σε πίεση λειτουργίας στον αγωγό έως και 6,4 MPa.

Ένα συγκρότημα εργασιών σύνδεσης σε υπάρχοντα αγωγό αερίου υπό πίεση με χρήση θερμής εργασίας εκτελείται από εξειδικευμένη ομάδα. Η προετοιμασία του αγωγού αερίου για σύνδεση πραγματοποιείται από υποδιαίρεση της επιχείρησης που εκμεταλλεύεται τον αγωγό αερίου. Για ζεστή εργασία υπό πίεση, συντάσσεται εντολή - άδεια. Μια εξειδικευμένη ομάδα πρέπει να είναι εκπαιδευμένη και πιστοποιημένη για να εκτελεί εργασίες συγκόλλησης και τσιμπήματος χρησιμοποιώντας ειδικό εξοπλισμό.

Πριν από την έναρξη των εργασιών δεσίματος, είναι απαραίτητο να πραγματοποιηθεί μια έρευνα του τμήματος του αγωγού φυσικού αερίου όπου έχει προγραμματιστεί η σύνδεση. Καθορίζεται το βάθος τοποθέτησης του αγωγού φυσικού αερίου, η θέση του διαμήκους άξονα, σημειωμένη με μανταλάκια εγκατεστημένους κάθε 50 m και πινακίδες ύψους 1,5-2,0 m που υποδεικνύουν το πραγματικό βάθος τοποθέτησης, εγκατεστημένες σε ευθεία τμήματα της διαδρομής όχι περισσότερο από Σε απόσταση 50 μ., σε σημεία διασταύρωσης με κλάδο. Προσδιορίστε τη θέση του αγωγού αερίου στο κατακόρυφο (βάθος τοποθέτησης) και στο οριζόντιο (σε κάτοψη) επίπεδα.

Εργασίες στο χτύπημα υπό πίεση με χρήση συγκόλλησης σε αγωγούς αερίου επιτρέπεται μόνο εάν είναι γνωστή η χημική σύσταση του μετάλλου του σωλήνα στο σημείο αναρρόφησης. Στον τόπο εγκατάστασης της μονάδας πρόσδεσης, δεν επιτρέπεται η παρουσία επιφανειακών και εσωτερικών ελαττωμάτων (ελασματοποιήσεις, ρωγμές, κελύφη κ.λπ.).

Πριν από την εκτέλεση εργασιών για τον ποιοτικό έλεγχο του μετάλλου, καθαρίστε την επιφάνεια του σωλήνα υπό πίεση για όλο το μήκος του τμήματος σύνδεσης του αγωγού αερίου στο λάκκο από υπολείμματα χώματος και μόνωση. Ο καθαρισμός πρέπει να πραγματοποιείται μόνο με το χέρι ή με αμμοβολή, ξύστρες, βούρτσες ή άλλα εργαλεία που δεν χτυπούν. Προσδιορίστε και σημειώστε με κιμωλία τη θέση του δεσίματος και την εγκατάσταση των κόμβων σύνδεσης.

Εκτελέστε ποιοτικό έλεγχο του μεταλλικού σωλήνα στο σημείο εγκατάστασης της μονάδας σύνδεσης χρησιμοποιώντας τη μέθοδο υπερήχων.

Μετρήστε το πάχος του τοιχώματος του σωλήνα σε απόσταση περίπου 100 mm και στις δύο πλευρές της περιφέρειας συγκόλλησης.

Η συναρμολόγηση και η συγκόλληση των αρμών πραγματοποιείται σύμφωνα με τις απαιτήσεις των SN 111-42-80 και VSN 006-89.

Απαιτήσεις για συγκολλημένες αρθρώσεις σε αγωγό αερίου υπό πίεση:

Οι περιφερειακές συγκολλήσεις κατά τη συγκόλληση της επένδυσης, του split tee, της ζεύξης και του κύριου σωλήνα εκτελούνται με την υποχρεωτική θέση του εναποτιθέμενου στρώματος συγκόλλησης στο σώμα του σωλήνα.

το βάθος διείσδυσης του κύριου τοιχώματος του σωλήνα στη θέση της ρίζας και των αποτιθέμενων στρωμάτων της συγκόλλησης πρέπει να είναι 2,4 mm, αλλά όχι περισσότερο από το 40% του πάχους του τοιχώματος του σωλήνα.

στη θέση των διαμήκων συγκολλημένων ραφών συγκόλλησης της σανίδας δαπέδου του διαχωριστικού ΤΕ (σύζευξης) μεταξύ τους, το βάθος διείσδυσης πρέπει να είναι ίσο με το πάχος του τοιχώματος του μπλουζιού (σύζευξη).

Δεν επιτρέπεται η διείσδυση στο τοίχωμα του κύριου σωλήνα.

Οι παράμετροι της διαδικασίας συγκόλλησης καθορίζονται σύμφωνα με τις βασικές απαιτήσεις για τη διασφάλιση της ασφάλειας και της ποιότητας της εργασίας:

αποτροπή εγκαύματος του τοιχώματος του σωλήνα.

πρόληψη ρωγμών μετάλλων στη ζώνη που επηρεάζεται από τη θερμότητα λόγω ψύξης ροής και αερίου και πυρόλυσης υδρογόνου.

Η συγκόλληση των συνδετικών μονάδων σε έναν υπάρχοντα αγωγό αερίου υπό πίεση θα πρέπει να πραγματοποιείται με υποχρεωτική προθέρμανση των προς συγκόλληση επιφανειών.

Η προθέρμανση πραγματοποιείται πριν από την εφαρμογή της ριζικής συγκόλλησης, καθώς και καθεμιάς από τις επόμενες στρώσεις, εάν η θερμοκρασία της προς συγκόλληση περιοχής συγκόλλησης έχει πέσει κάτω από το ελάχιστο όριο.

Η θερμοκρασία προθέρμανσης των προς συγκόλληση επιφανειών ελέγχεται με θερμόμετρα επαφής και θερμικά μολύβια.

Η θερμοκρασία προθέρμανσης των επιφανειών που πρόκειται να συγκολληθούν για τη συγκόλληση της μονάδας πρόσδεσης στο σώμα του αγωγού αερίου πρέπει να είναι 100ºС, όχι μεγαλύτερη από 250ºС.

Η προθέρμανση γίνεται με καυστήρα αερίου ή ηλεκτρικούς επαγωγικούς θερμαντήρες.

Οι αποκλίσεις από τις ονομαστικές διαστάσεις των εξωτερικών διαμέτρων και της ωοειδούς σχήματος των σωλήνων δεν πρέπει να υπερβαίνουν τα όρια που παρέχουν το επιτρεπόμενο κενό κατά τη συγκόλληση της μονάδας σύνδεσης στην επιφάνεια του αγωγού αερίου.

Εάν σημειωθεί υπέρβαση των ορίων απόκλισης στο προβλεπόμενο σημείο εισαγωγής, το σημείο εισαγωγής μετατοπίζεται.

Απαγορεύεται για όλη τη διάρκεια της παραγωγής να εργάζονται σε αγωγό αερίου που υποβάλλεται σε τήξη υπό άνοδο πίεσης σε παράλληλες και διασταυρούμενες γραμμές αγωγών αερίου.

Το άνοιγμα ενός αγωγού αερίου υπό πίεση και η εκσκαφή του λάκκου με εκσκαφέα θα πρέπει να πραγματοποιούνται με την προϋπόθεση ότι οι κοπτικές ακμές των δοντιών του κάδου πλησιάζουν σε απόσταση όχι πιο κοντά από 0,5 m στη γεννήτρια του αγωγού αερίου από όλες τις πλευρές , ενώ το υπόστρωμα και τα στοιχεία στήριξης του εκσκαφέα δεν πρέπει να κινούνται απευθείας πάνω από τον αγωγό αερίου.

Σύνδεση του συστήματος με τον αγωγό αερίου

Για να συνδεθείτε σε έναν κοινό αυτοκινητόδρομο, θα χρειαστεί να εκτελέσετε τις ακόλουθες δραστηριότητες:

• Καθαρίστε τον σύνδεσμο από υπολείμματα, σκουριές ή μπογιές.
• Σημαδέψτε, σημειώστε τη θέση του δέσιμου.
• Κάντε τρύπες, από τις οποίες θα υπάρχουν δύο - στην περίπτωση της μεθόδου tee, και μία - με το πηνίο.
• Κλείστε τις ρωγμές με πηλό. Η επεξεργασία πρέπει να ξεκινήσει τη στιγμή που κόβεται η επιφάνεια. Αυτό θα μειώσει τον κίνδυνο πυρκαγιάς αερίου. Κλείστε αμέσως τις τρύπες που έγιναν με βύσμα από πηλό και αμίαντο, μετά την ολοκλήρωση της εργασίας, ψύξτε τις επιφάνειες.
• Τοποθετήστε τη συσκευή αποσύνδεσης μετά την τελική ψύξη του μετάλλου. Για να το κάνετε αυτό, τραβήξτε το βύσμα και αφαιρέστε το τμήμα του κομμένου σωλήνα. Μετά από αυτό, τοποθετήστε μια συσκευή αποσύνδεσης στην υποδοχή που προκύπτει - μοιάζει με κολλώδεις πήλινους σάκους και αρκετούς δίσκους από καουτσούκ και ξύλο. Στην περίπτωση χρήσης της μεθόδου tee, θα υπάρχουν δύο υποδοχές.
• Τώρα πρέπει να τοποθετήσετε τον σωλήνα μέσω του οποίου είναι συνδεδεμένος ο σωλήνας αερίου στο κεντρικό δίκτυο. Αλλά πρώτα, ελέγξτε την αντιστοιχία των διαμέτρων.Εάν δεν χρειάζεται να ρυθμίσετε τίποτα, κάντε μια τρύπα και τοποθετήστε το σωλήνα, στη συνέχεια συγκολλήστε τις αρθρώσεις και κλείστε τη βαλβίδα που είναι εγκατεστημένη στον σωλήνα.
• Κλείνουμε τις τρύπες και συγκολλάμε νέο σωλήνα. Αρχικά, απαλλαγείτε από όλα τα υπολείμματα μετάλλου που σχηματίστηκαν κατά τη δημιουργία του κύριου κενού. Μετά από αυτό, συνδέστε τον σωλήνα στο ακροφύσιο, επεξεργαστείτε με πηλό και συγκολλήστε. Η ποιότητα της συγκόλλησης ελέγχεται με διάλυμα σαπουνιού.

Εάν δεν βρέθηκαν διαρροές, τότε μπορείτε να προχωρήσετε στις εργασίες φινιρίσματος - δηλαδή στην επίχωση της τάφρου. Παρά το γεγονός ότι η εργασία μπορεί να φαίνεται πολύ απλή, πρέπει επίσης να εκτελούνται σύμφωνα με τα κανονιστικά έγγραφα.

Κατά κανόνα, τέτοια έγγραφα περιέχουν τις ακόλουθες πληροφορίες:

• Μαλακό χώμα πάχους όχι μεγαλύτερου από 20 cm χύνεται γύρω από τη μονάδα λείανσης, τον σωλήνα και τη βρύση, ακολουθούμενη από συμπύκνωση.
• Στο τέλος της επίχωσης της τάφρου, δεν θα πρέπει να επιτρέπεται ο βαρύς εξοπλισμός να μπαίνει σε σωλήνες, μονάδες λείανσης και σφαιρική βαλβίδα.

Με την ολοκλήρωση των κατασκευαστικών εργασιών, θα χρειαστεί να υπογραφεί συμφωνία με την τοπική υπηρεσία φυσικού αερίου για την έναρξη της προμήθειας μπλε καυσίμου. Επιπλέον, η υπηρεσία φυσικού αερίου θα είναι υποχρεωμένη να εκτελεί υπηρεσίες τεχνικής και έκτακτης ανάγκης αποστολής. Ο ίδιος οργανισμός θα ασχοληθεί με την αποδοχή του τελικού συστήματος αγωγών αερίου. Μετά τις εργασίες εκκίνησης και ρύθμισης, είναι επιτακτική ανάγκη να συνταχθεί μια πράξη, καθώς και να σφραγιστεί το σύστημα ελέγχου αερίου.

Ασφάλεια

Η συγκόλληση και η κοπή με αέριο δεν μπορούν να γίνουν χωρίς την τήρηση των κανονισμών ασφαλείας. Κατά τη διάρκεια της εργασίας, ο συγκολλητής εκτίθεται σε κάθε είδους πιθανούς κινδύνους.

Ολοκληρωμένες προφυλάξεις:

Η προστασία από ηλεκτροπληξία απαιτεί:

Οδηγίες ασφαλείας

• Γείωση της συσκευής.
• Μόνωση αγώγιμων τμημάτων εξοπλισμού.
• Ξηρά, άθικτα ρούχα.
• Αποκλεισμός εργασίας σε υγρό καιρό.

Η προστασία των ματιών απαιτεί τη χρήση ειδικής μάσκας με φίλτρα φωτός.

Η συγκόλληση αερίου αποτελεί απειλή εγκαυμάτων, εκρήξεων πυρκαγιάς. Για να αποφύγετε έκτακτη ανάγκη:

• Στολή σε φόρμες.
• Η απουσία ανοιχτών εύφλεκτων, εύφλεκτων ουσιών στους χώρους εργασίας.
• Διαθεσιμότητα πυροσβεστήρων.
• Συμμόρφωση με το τεχνολογικό καθεστώς.

Κατά της δηλητηρίασης με τοξικούς ατμούς χρησιμοποιήστε:

• Αναπνευστήρες.
• Αποτελεσματικός αερισμός στο δωμάτιο.
• Μάσκες παρόμοιες με μάσκες αερίων.

Το παράνομο δέσιμο και οι συνέπειές του

Τις περισσότερες φορές, η παράνομη σύνδεση πραγματοποιείται από άτομα που έχουν αποσυνδεθεί από τον αγωγό φυσικού αερίου λόγω μη πληρωμής ή που θέλουν να συνδέσουν ένα σπίτι, γκαράζ ή οποιοδήποτε εξάρτημα χωρίς να συντονίσουν το έργο και να πληρώσουν τόσο για την ίδια τη σύνδεση όσο και για την επακόλουθη χρήση αερίου. Ανάλογα με το πόσο σοβαρή ζημιά προκλήθηκε στον αγωγό φυσικού αερίου κατά τη σύνδεση, την ποσότητα του αερίου που χρησιμοποιήθηκε, καθώς και τη συγκατάθεση ή διαφωνία του ενόχου να επιλύσει αυτό το ζήτημα ειρηνικά και να πληρώσει όλα τα οφειλόμενα πρόστιμα, διοικητικά ή ποινικά μπορεί να εφαρμοστεί ευθύνη.

Σε περίπτωση πρόκλησης ιδιαίτερα μεγάλης ζημιάς και απροθυμίας αποζημίωσης για αυτήν, καθώς και αποκάλυψης του γεγονότος ότι τέτοιου είδους δεσμεύσεις δεν πραγματοποιούνται για πρώτη φορά, άρθρα του Ποινικού Κώδικα της Ρωσικής Ομοσπονδίας 158 (Κλοπή με ανοιχτή πρόσβαση) και 165 (Προκαλώντας ζημιά μέσω εξαπάτησης) μπορούν να εφαρμοστούν στο ένοχο άτομο ). Επομένως, είναι καλύτερο να μην αναλάβετε κινδύνους και να λάβετε όλες τις απαραίτητες άδειες και να συνάψετε μια κατάλληλη σύμβαση.

Προδιαγραφές

Η αδιάλειπτη παροχή φυσικού αερίου στα σπίτια των καταναλωτών εξαρτάται άμεσα από την απόδοση των σωλήνων αερίου. Από αυτή την άποψη, ο υπολογισμός αυτής της παραμέτρου γίνεται ιδιαίτερα προσεκτικά. Επιπλέον, αυτή η διαδικασία είναι υποχρεωτική ανεξάρτητα από το υλικό των προϊόντων που χρησιμοποιούνται - πολυμερή ή χάλυβας.

Για τον προσδιορισμό της μέγιστης απόδοσης κάθε συγκεκριμένου σωλήνα, χρησιμοποιείται ο ακόλουθος τύπος:

Q max \u003d 196.386 T × (P / Z) × (D y / 2),

όπου P είναι η τιμή της σταθερής πίεσης εργασίας στο σωλήνα αερίου, αυξημένη κατά 0,1 MPa. D y - το μέγεθος της υπό όρους διόδου του σωλήνα. Το T είναι ένας δείκτης της θερμοκρασίας του αερίου που διέρχεται από τον σωλήνα σε βαθμούς Kelvin. Το Z είναι ο συντελεστής συμπίεσης.

Με βάση τον τύπο, μπορούμε να συμπεράνουμε ότι όσο υψηλότερη είναι η θερμοκρασία του αερίου που μεταφέρεται μέσω των σωλήνων, τόσο μεγαλύτερη θα πρέπει να είναι η απόδοσή τους προκειμένου να αποφευχθούν διαρροές, απώλεια στεγανότητας ή ακόμα και εκρήξεις.

Αν και στις επαγγελματικές τους δραστηριότητες, οι πλοίαρχοι χρησιμοποιούν συχνά πιο σύνθετους τύπους για τον υπολογισμό της απόδοσης, ωστόσο, η παραπάνω μέθοδος υπολογισμού είναι υπεραρκετή για την αυτοεπιλογή σωλήνων της επιθυμητής διαμέτρου.

Εισαγωγή χαρακτηριστικών

Τι είναι μια εγκοπή; Σε επαγγελματικούς όρους, αυτή είναι η σύνδεση ενός νέου σωλήνα με έναν εργαζόμενο "συγγενή" - που ήδη μεταφέρει μπλε καύσιμο. Συχνά, τα συστήματα συνδέονται χωρίς να κλείνουν το αέριο, ακόμη και τις γραμμές κορμού, αλλά υπάρχουν σημαντικές αποχρώσεις σε αυτή τη διαδικασία. Ας δούμε λοιπόν πώς να προσκρούσετε σε σωλήνα αερίου υπό πίεση.

Κανόνες εργασίας

Θυμηθείτε τους βασικούς κανόνες για το χειρισμό αυτών των συστημάτων:

• Επιτρέπεται η σύνδεση σε δίκτυο χαμηλής πίεσης σε δείκτες πίεσης που δεν υπερβαίνουν τα 80 mm στήλης νερού, αλλά όχι μικρότερα από 20·
• Η σύνδεση με αυτοκινητόδρομους ή δίκτυα υψηλής / μεσαίας πίεσης είναι δυνατή μόνο αφού το επίπεδο της έχει μειωθεί σε αποδεκτό επίπεδο.
• εάν είναι αδύνατο να μειώσετε την πίεση, θα πρέπει να βρείτε ειδικό εξοπλισμό που σας επιτρέπει να κάνετε δέσιμο υπό ασυνήθιστες συνθήκες.
• Η εργασία χωρίς μείωση της πίεσης από το νόμο επιτρέπεται να εκτελείται μόνο από σχετικούς οργανισμούς που έχουν άδεια για αυτό το είδος δραστηριότητας (μερικές φορές ακόμη και λήψη ειδικής παραγγελίας).
• Η συγκόλληση και η κοπή αερίου μπορούν να πραγματοποιηθούν σε περιοχές με πίεση 40 έως 150 kg / cm (εξάλλου, αυτός ο διάδρομος πρέπει να τηρείται σε όλη τη διαδικασία).

Τύποι εισαγωγής

Μπορείτε να συνδέσετε ένα νέο δίκτυο σε ένα λειτουργικό σύστημα χρησιμοποιώντας τις ακόλουθες τεχνολογίες:

1. Ψυχρή σύνδεση, στην οποία ο κύριος αγωγός λειτουργεί χωρίς αλλαγές (ο όγκος του μπλε καυσίμου στις κατασκευές και η πίεση τροφοδοσίας παραμένουν τα ίδια - λειτουργούν). Σύμφωνα με αυτό το «σενάριο», τα δίκτυα φυσικού αερίου νέων χρηστών συνδέονται συχνά με το κεντρικό δίκτυο. Πολλοί τεχνίτες ξέρουν πώς να προσκρούουν σε σωλήνα αερίου χωρίς συγκόλληση, καθώς αυτή η τεχνολογία είναι σχετικά απλή.
2. Η συγκόλληση, που ονομάζεται ευρέως «παραδοσιακή μέθοδος», είναι μια αξιόπιστη, δοκιμασμένη στο χρόνο τεχνική, ωστόσο, που απαιτεί ορισμένα προσόντα και ειδική πρόσβαση από τους καλλιτέχνες που συμμετέχουν στη σύνδεση.

Όσον αφορά τις μεθόδους δέσμευσης από μόνη της, χωρίζονται σε:

• καρούλι, που υποδηλώνει προσάρτηση στο τέλος ενός λειτουργικού συστήματος.
• tee, όταν το ένθετο γίνεται με την τομή των αξόνων των δικτύων.

Βασικές απαιτήσεις για αγωγούς υψηλής πίεσης.

Η συγκόλληση ενός αγωγού υψηλής πίεσης διακρίνεται από μια σειρά ειδικών απαιτήσεων γι 'αυτό. Οι κύριες δυσκολίες στην εκτέλεση τέτοιων εργασιών σχετίζονται με το γεγονός ότι μιλάμε για σωλήνες που χαρακτηρίζονται από μεγάλο πάχος τοιχώματος και, ταυτόχρονα, σχετικά μικρή διάμετρο. Επιπλέον, είναι απαραίτητο να ληφθούν υπόψη οι ιδιαιτερότητες των μέσων που διέρχονται από τέτοιους σωλήνες - μπορούν να έχουν τόσο πολύ χαμηλές όσο και πολύ υψηλές θερμοκρασίες, επομένως, τίθενται ιδιαίτερα υψηλές απαιτήσεις στη συγκόλληση, η οποία πρέπει να έχει ιδανική αντοχή και στεγανότητα. και επιπλέον, δεν πρέπει να υποκύψει στη διάβρωση.

Αυτός είναι ο λόγος για τον οποίο κατά την εγκατάσταση αγωγών υψηλής πίεσης δίνεται ιδιαίτερη προσοχή στον ποιοτικό έλεγχο της συγκόλλησης, για τον οποίο χρησιμοποιούνται συχνά ειδικές συνθέσεις και εξοπλισμός.

Ποικιλίες υποκλοπών και προκαταρκτικών ενεργειών

Το στάδιο της προκαταρκτικής προετοιμασίας είναι υποχρεωτικό σε κάθε περίπτωση, είτε είστε αρχάριος είτε έμπειρος master.Εάν εσείς οι ίδιοι δεν ξέρετε πώς να προσκρούσετε σε σωλήνα αερίου χωρίς συγκόλληση ή με άλλο τρόπο, επικοινωνήστε με ένα γραφείο που ειδικεύεται σε τέτοιες εργασίες.

Όταν επικοινωνείτε με έναν ανάδοχο, όταν κάνετε αίτηση για ισοπαλία, μπορεί να σας ζητηθεί να παρουσιάσετε ένα ολόκληρο πακέτο εγγράφων που ορίζει ο νόμος για τέτοιες περιπτώσεις.

Κατά την πραγματοποίηση της αρχικής σύνδεσης στο δίκτυο φυσικού αερίου των επικοινωνιών μιας νεόδμητης κατοικίας, θα απαιτηθούν τα ακόλουθα έγγραφα:

• άδεια για σύνδεση σε κεντρικό δίκτυο αερίου από αρχιτεκτονικό και πολεοδομικό ίδρυμα·
• τοπογραφική εικόνα συγκεκριμένης περιοχής, πιστοποιημένη από τη βιομηχανία φυσικού αερίου. Εκτός από τους σωλήνες αερίου, όλες οι επικοινωνίες που συνδέονται με το κτίριο θα πρέπει να επισημαίνονται σε αυτό: ύδρευση και αποχέτευση, θέρμανση.
• τεχνικό διαβατήριο ή αντίγραφό του, επικυρωμένο από συμβολαιογράφο, πλήθος άλλων εγγράφων.

Αλλά εκείνοι οι ιδιοκτήτες που κατανοούν τις περιπλοκές της εργασίας σύνδεσης στους κεντρικούς αγωγούς αερίου και είναι επίσης σίγουροι ότι μπορούν να αντεπεξέλθουν μόνοι τους, θα πρέπει να αγοράσουν μόνο τα απαραίτητα υλικά. Ωστόσο, να είστε προσεκτικοί, καθώς η πρόσκρουση σε σωλήνα αερίου είναι παράνομη, όχι απολύτως ασφαλής. Σε περίπτωση παραβίασης της τεχνολογίας, μπορεί να προκληθεί ζημιά στην κύρια γραμμή, η οποία μπορεί να απειλήσει όχι μόνο βλάβη στη ζωή και την υγεία, αλλά και διοικητική και ποινική ευθύνη.

Υπάρχουν δύο τρόποι για να συνδέσετε έναν αγωγό αερίου που λειτουργεί σε έναν νέο κλάδο.

κρύο δέσιμο

Σε αυτή την περίπτωση, ο κύριος σωλήνας συνεχίζει να λειτουργεί κανονικά χωρίς αλλαγές στον όγκο και την πίεση του μεταφερόμενου αερίου. Προτιμούν να χρησιμοποιούν αυτή τη μέθοδο για την αρχική σύνδεση νέων συνδρομητών.

Όσοι προτιμούν να κάνουν το δικό τους χτύπημα σε σωλήνα υπό πίεση τις περισσότερες φορές προτιμούν αυτήν την τεχνολογία, καθώς είναι η πιο εύκολη στην εκτέλεση.

μέθοδος συγκόλλησης

Αλλά η μέθοδος σύνδεσης σωλήνων αερίου με τις κύριες γραμμές μπορεί να είναι καρούλι ή μπλουζάκι. Με σύνδεση πηνίου ενώνονται τα άκρα των σωλήνων και το λειτουργικό σύστημα και με τη μέθοδο tee διασταυρώνονται οι άξονες των σωληνώσεων.

Πρότυπα για την ασφαλή τροφοδοσία σε σωλήνες αερίου

Πριν προσκρούσετε σε σωλήνα αερίου, πρέπει να λάβετε υπόψη τις προφυλάξεις ασφαλείας στην εγκατάσταση. Δεν πρέπει να υπάρχουν ανοιχτές πηγές πυρκαγιάς κοντά στους σωλήνες αερίου, επομένως ο χώρος εργασίας πρέπει να είναι απομονωμένος από καπνιστές, και μάλιστα ξένους.

Επιπλέον, στο δρόμο προς το σημείο σύνδεσης στον αγωγό αερίου, θα πρέπει να τοποθετηθούν προειδοποιητικές πινακίδες με τις επιγραφές "Προσοχή, αέριο!", "Απαγορεύεται η διέλευση!", "Απαγορεύεται το κάπνισμα!" και άλλα με παρόμοιο περιεχόμενο. Τέτοιες απαιτήσεις είναι υποχρεωτικές για εκτέλεση, για την αποφυγή ατυχημάτων.

Κατά τη σύνδεση ενός σωλήνα αερίου, είναι επίσης απαραίτητο να ακολουθείτε ορισμένα πρότυπα για την εργασία μαζί τους.

Οι πιο σημαντικοί κανόνες είναι:

κατά τη σύνδεση σε αγωγό αερίου με χαμηλή πίεση, πρέπει να διασφαλίζεται ότι η τιμή του δεν υπερβαίνει τα 80 mm Hg, αλλά και δεν πέφτει κάτω από 20 mm Hg.
εάν προγραμματίζεται εργασία σε δίκτυα με υψηλή ή μέση πίεση, τότε πριν από την έναρξη της σύνδεσης, αυτός ο δείκτης πρέπει να μειωθεί σε αποδεκτό επίπεδο.
Η κοπή ή η συγκόλληση σωλήνων με αέριο μπορεί να πραγματοποιηθεί μόνο σε εκείνα τα τμήματα του αγωγού όπου η πίεση κυμαίνεται μεταξύ 40-150 MPa

Επιπλέον, είναι σημαντικό να διασφαλιστεί ότι αυτός ο δείκτης είναι εντός αποδεκτών ορίων καθ' όλη τη διάρκεια της εργασίας.Το πρότυπο είναι νομικά καθορισμένο, σύμφωνα με το οποίο μόνο οι επιχειρήσεις που έχουν λάβει ειδική άδεια ή ακόμη και παραγγελία μπορούν να πραγματοποιούν τροφοδοσία σε αγωγούς αερίου χωρίς μείωση το επίπεδο πίεσης σε αυτά.

Το πρότυπο είναι νομικά καθορισμένο, σύμφωνα με το οποίο μόνο οι επιχειρήσεις που έχουν λάβει ειδική άδεια ή ακόμη και παραγγελία μπορούν να πραγματοποιήσουν τροφοδοσία σε αγωγούς αερίου χωρίς να μειώσουν το επίπεδο πίεσης σε αυτούς.
