Φτιάξτο μόνος σου εγκατάσταση σωλήνων πολυπροπυλενίου, σύνταξη και καλωδίωση, οδηγίες για συγκόλληση σωλήνων

Τύποι εργαλείων

Το εργαλείο για την τοποθέτηση σωλήνων πολυπροπυλενίου μπορεί να χωριστεί σε:

• συγκολλητές?
• πιστόλια κόλλας?
• κόφτες σωλήνων?
• απογύμνωση.

Συγκολλητές

Οι συγκολλητές είναι δύο τύπων:

1. Μηχανική συσκευή. Χρησιμοποιείται εάν είναι απαραίτητο να συνδεθούν σωλήνες μεγάλης διαμέτρου ή απαιτείται μεγάλη προσπάθεια για την ευθυγράμμιση των αρμών. Συσκευή:
   • πλαίσιο στήριξης?
   • μπλοκ οργάνων?
   • υδραυλική κίνηση.

Οι λαβές με μισό δακτύλιο βρίσκονται αριστερά και δεξιά. Ανάμεσά τους, για κατανομή πίεσης και ευθυγράμμιση, τοποθετούνται ένθετα, η εσωτερική διάμετρος των οποίων αντιστοιχεί στην εξωτερική διάμετρο των συγκολλούμενων σωλήνων.

Μηχανική μηχανή συγκόλλησης

1. Χειροκίνητη μηχανή συγκόλλησης. Χρησιμεύει για συγκόλληση σωλήνων μικρής διαμέτρου έως 125 mm. Συσκευή:
   • θερμοστάτης;
   • μια πλάκα θέρμανσης με οπές στις οποίες είναι εγκατεστημένα ακροφύσια με αντικολλητική επίστρωση.
   • ένα σετ ακροφυσίων για την εγκατάσταση των προς συγκόλληση στοιχείων (σε ζεύγη), η επίστρωση Teflon εμποδίζει το πολυπροπυλένιο να κολλήσει στο θερμαινόμενο ακροφύσιο.

Σύνδεση με συσκευή χειρός

Πιστόλια κόλλας

Η χρήση πιστολιού απλοποιεί τις εργασίες εγκατάστασης. Μια σύνδεση πρίζας χρησιμοποιώντας συνδέσμους σύνδεσης ή άλλα στοιχεία μπορεί να γίνει χρησιμοποιώντας κόλλα για σωλήνες πολυπροπυλενίου. Πλεονεκτήματα ενός πιστολιού θερμής κόλλας:

• ταχύτητα ρύθμισης - από 1 έως 3 λεπτά.

• η αξιοπιστία της ραφής πρακτικά δεν είναι κατώτερη από άλλους τύπους συνδέσεων.

Οι επιφάνειες που πρόκειται να κολληθούν πρέπει να είναι απαλλαγμένες από βρωμιά και λίπη.

Κόφτες σωλήνων

Τύποι κοπτικών σωλήνων:

Το ψαλίδι ακριβείας με μηχανισμό καστάνιας (για σωλήνες με διάμετρο έως 42 mm) έχει ατσάλινη λεπίδα με σχάρα γραναζιών.

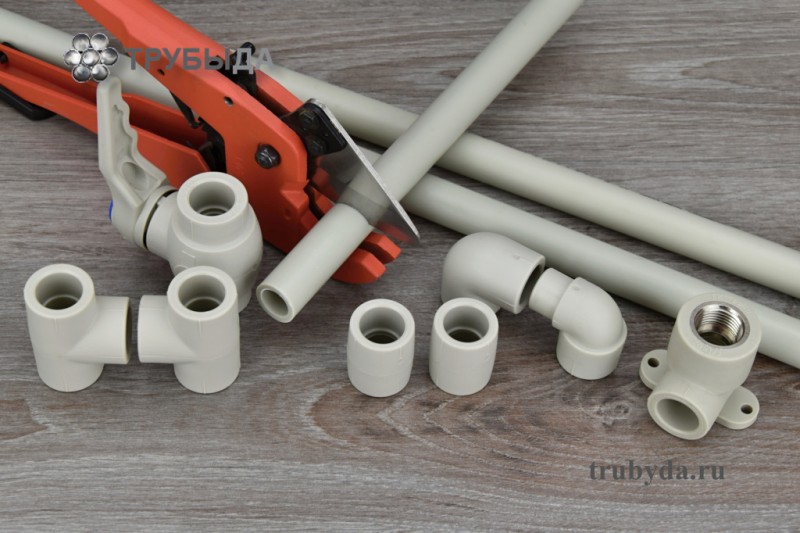

Ψαλίδι για σωλήνες πολυπροπυλενίου

Κόφτης σωλήνων με ρολό με μηχανισμό καστάνιας. Ο σωλήνας εισάγεται σε μια εσοχή σχήματος C και, όταν οι λαβές είναι κλειστές, κόβεται με μια λεπίδα που βρίσκεται απέναντι. Η κοπή πρέπει να γίνεται αυστηρά υπό γωνία 90ο. Η απόκλιση στη διαδικασία κοπής οδηγεί σε παραμόρφωση της γραμμής κοπής ή ακόμα και σε σπάσιμο του ψαλιδιού.

Κόφτης σωλήνων με ρολό για σωλήνες πολυπροπυλενίου

• Ασύρματο κόφτη σωλήνων με μικρό ηλεκτροκινητήρα που παρέχει υψηλή ταχύτητα κοπής.
• Κόφτης σωλήνων γκιλοτίνας, που χρησιμοποιείται για την κοπή σωλήνων μεγάλης διαμέτρου.

Ελλείψει κοπτήρα σωλήνων, μπορείτε να χρησιμοποιήσετε ένα συνηθισμένο σιδηροπρίονο για μέταλλο ή ξύλο, αλλά στη συνέχεια τα άκρα πρέπει να καθαριστούν προσεκτικά από γρέζια. Επίσης, κατά την κοπή, ο σωλήνας δεν πρέπει να παραμορφώνεται.

Καθαρισμοί

Για συστήματα ζεστού νερού και θέρμανσης, συνιστάται η χρήση σωλήνων από ενισχυμένο πολυπροπυλένιο. Οι σωλήνες ενισχυμένοι με υαλοβάμβακα δεν χρειάζεται να απογυμνωθούν, καθώς το πλέγμα βρίσκεται ανάμεσα στα στρώματα πολυπροπυλενίου, δεν φοβάται το νερό και δεν έρχεται σε επαφή με το εξάρτημα. Το φύλλο αλουμινίου που χρησιμοποιείται για την ενίσχυση πρέπει να αφαιρεθεί από τον σύνδεσμο πριν από τη συγκόλληση. Το αλουμίνιο σε επαφή με το νερό μπορεί να προκαλέσει ηλεκτροχημικές διεργασίες, οι οποίες θα οδηγήσουν στην καταστροφή του ενισχυτικού φιλμ. Στην περίπτωση εξωτερικού οπλισμού, το αλουμίνιο θα παρεμβαίνει στη διαδικασία συγκόλλησης στοιχείων πολυπροπυλενίου. Επομένως, οι σωλήνες που είναι ενισχυμένοι με φύλλο αλουμινίου πρέπει να απογυμνωθούν. Τύποι εργαλείων καθαρισμού:

• χειροκίνητο - με αφαιρούμενες, μη αφαιρούμενες λαβές ή αυλάκωση.
• τρυπάνια.

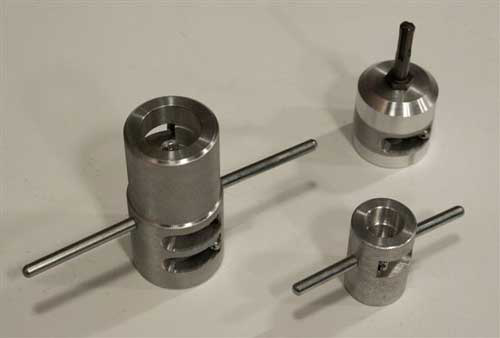

Απογυμνωτές χεριών και εξάρτημα τρυπανιού

Με μικρές εργασίες καθαρισμού και έλλειψη εμπειρίας, είναι καλύτερο να χρησιμοποιήσετε ένα εργαλείο χειρός.

1. Για την εξωτερική στρώση χρησιμοποιούνται σύνδεσμοι με μαχαίρια από το εσωτερικό (υλικό - χάλυβας εργαλείου), οι λεγόμενες ξυριστικές μηχανές. Η διάμετρος του εργαλείου επιλέγεται ανάλογα με τη διάμετρο του καθαρισμένου σωλήνα. Συχνά χρησιμοποιούνται σύνδεσμοι διπλής όψης, επιτρέποντας την εργασία με σωλήνες δύο διαφορετικών διαμέτρων.

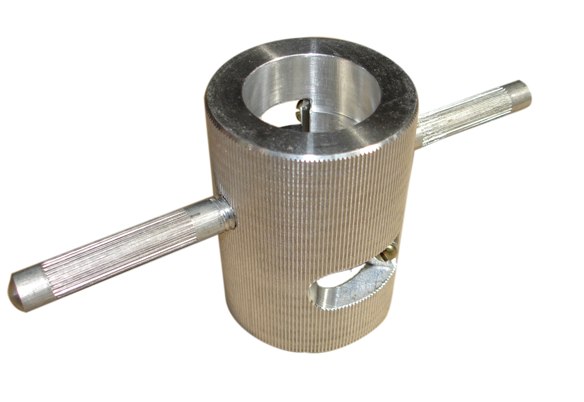

Ξυριστική μηχανή για σωλήνες πολυπροπυλενίου

1. Για το εσωτερικό στρώμα, χρησιμοποιούνται τρίμερ. Τα μαχαίρια βρίσκονται από το εσωτερικό άκρο. Απλώς πρέπει να εισαγάγετε τον σωλήνα στο εργαλείο, να τον γυρίσετε πολλές φορές και να συγκολλήσετε.

Trimmer για σωλήνες πολυπροπυλενίου

Είναι πιο γρήγορο να αφαιρέσετε το εσωτερικό στρώμα, γιατί απαιτούνται περίπου 2 mm φύλλου για να αφαιρεθεί. Κατά την αφαίρεση του εξωτερικού στρώματος, είναι απαραίτητο να αφαιρέσετε περίπου 2 cm.

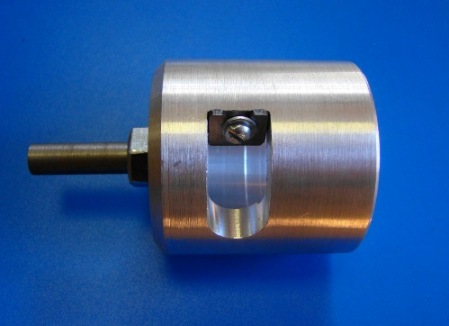

Εξάρτημα τρυπανιού

Τα ακροφύσια σε ένα τρυπάνι διαφέρουν από τα χειροκίνητα απογυμνωτικά με χαλύβδινη ράβδο για τοποθέτηση σε τρυπάνι, κατσαβίδι ή διάτρηση. Σερβίρετε για να αφαιρέσετε τόσο το εξωτερικό όσο και το εσωτερικό ενισχυτικό στρώμα (η θέση των μαχαιριών καθορίζει τον τύπο του στρώματος που πρέπει να αφαιρεθεί).

Μέθοδοι τοποθέτησης

Υπάρχουν δύο επιλογές για την εγκατάσταση αγωγών - κρυφό, εξωτερικό. Η δεύτερη επιλογή είναι απλή, αλλά οι σωλήνες δεν φαίνονται πάντα όμορφοι. Η πρώτη επιλογή είναι πιο επίπονη, αλλά ο αγωγός θα είναι κρυφός.

Εξωτερική βάση

Για να πραγματοποιήσετε εξωτερική εγκατάσταση του αγωγού, πρέπει να προετοιμάσετε ένα ελάχιστο σύνολο εργαλείων. Ανεξάρτητα από τον τύπο του συνδετήρα, η ροή εργασίας είναι η ίδια. Οι πείροι χρησιμοποιούνται για τη στερέωση κλιπ ή σφιγκτήρων.

Εξωτερική στερέωση σωλήνων στον τοίχο

Κρυφό στήριγμα

Για να κρύψετε τους σωλήνες στους τοίχους, είναι απαραίτητο να χρησιμοποιήσετε υλικά υψηλής ποιότητας, για συμμόρφωση με όλες τις τεχνολογίες. Το πολυπροπυλένιο αντέχει υψηλά φορτία, έκθεση σε χημικές ουσίες. Λόγω αυτού, το υλικό θα διαρκέσει για μεγάλο χρονικό διάστημα χωρίς παραμόρφωση. Απαιτούνται περισσότερα εργαλεία για την εκτέλεση της εγκατάστασης παρά με μια ανοιχτή στερέωση του αγωγού.

Απόκρυψη συστήματος

Για να κρύψετε ανεξάρτητα τους σωλήνες στον τοίχο, πρέπει να κατανοήσετε τα στάδια της εργασίας, να μάθετε ορισμένα χαρακτηριστικά.

Προετοιμασία για εγκατάσταση

Πριν εγκαταστήσετε έναν αγωγό από πολυπροπυλένιο, πρέπει να σχεδιάσετε ένα σχέδιο του δικτύου, να σημειώσετε πάνω του τα σημεία σύνδεσης, τη σύνδεση οικιακών συσκευών, στρόφιγγες. Με αυτό, θα είναι δυνατός ο υπολογισμός του αριθμού των σωλήνων, των εξαρτημάτων.

Μετά την κατάρτιση του σχεδίου, απαιτείται η προετοιμασία εργαλείων, αναλώσιμων:

• μύλος με δίσκο για σκυρόδεμα.
• σπάτουλα, μυστρί, δοχείο για ανάμιξη κονιάματος, τσιμέντο.
• ειδικό ψαλίδι?
• τρυπητή, σφυρί, σμίλη?
• κολλητήρι για πλαστικό με σετ κεφαλών διαφορετικών διαμέτρων.

Αφού προετοιμάσετε τα εργαλεία, πρέπει να σημειώσετε τους τοίχους κατά μήκος της διαδρομής τοποθέτησης του αγωγού.

Προετοιμασία για την τοποθέτηση σωλήνων πολυπροπυλενίου

Εγκατάσταση

Οδηγίες βήμα προς βήμα για την εγκατάσταση σωλήνων πολυπροπυλενίου στον τοίχο:

1. Μετά τη σήμανση, πρέπει να τρυπήσετε τον τοίχο. Για να γίνει αυτό, με τη βοήθεια ενός μύλου, κόβονται εσοχές στο σκυρόδεμα. Οι πύλες πρέπει να είναι μεγαλύτερες από το πλάτος των σωλήνων για να μπορούν να στρώσουν ένα υλικό που απορροφά τους κραδασμούς, να καλύψουν τις τρύπες με τσιμέντο και να εφαρμόσουν μια διακοσμητική επίστρωση.
2. Χρησιμοποιώντας ένα διατρητικό, καθαρίστε τα στροβοσκόπια από το σκυρόδεμα στο επιθυμητό βάθος.
3. Συνδέστε σωλήνες.
4. Τοποθετήστε τον αγωγό σε στροβοσκόπια, τυλίξτε τα εκ των προτέρων με ενεργειακό flex.

Απομένει να ελέγξετε το σύστημα για διαρροές, να καλύψετε τις τρύπες με τσιμεντοκονία. Εάν η υδραυλική εγκατάσταση ήταν αρχικά στερεωμένη στον τοίχο, μπορεί να κρυφτεί με ένα κουτί γυψοσανίδας.

Δεν αρέσει σε κάθε ιδιοκτήτη σπιτιού η εξωτερική τοποθεσία της παροχής νερού. Για να το αφαιρέσετε από τα μάτια σας, μπορείτε να τοποθετήσετε τους σωλήνες στον τοίχο. Για να γίνει αυτό, θα χρειαστεί να αποσυναρμολογήσετε το παλιό σύστημα, να φτιάξετε στροβοσκοπικά, να τοποθετήσετε τη συναρμολογημένη παροχή νερού, να σφραγίσετε τις εσοχές με τσιμέντο

Είναι σημαντικό να επιλέξετε εκ των προτέρων τις θέσεις εγκατάστασης για αποσπώμενες συνδέσεις, εξαρτήματα, βαλβίδες, ώστε να υπάρχει ελεύθερη πρόσβαση σε αυτά τα μέρη.

Πώς να ΜΗΝ τοποθετήσετε σωλήνες κατά την ανακαίνιση μπάνιου. Λάθη στην τοποθέτηση σωλήνων από υδραυλικούς

Δείτε αυτό το βίντεο στο YouTube

Προσδιορισμός της βέλτιστης διαμέτρου

Της εγκατάστασης της γραμμής πάντα προηγείται προκαταρκτικός υπολογισμός σωλήνων πολυπροπυλενίου. Πραγματοποιείται για τον προσδιορισμό του αριθμού και της βέλτιστης διαμέτρου των προϊόντων για ένα συγκεκριμένο σύστημα αγωγών, με βάση τον σκοπό του.

Η σωστά επιλεγμένη διάμετρος εξασφαλίζει ελάχιστες απώλειες και απαραίτητη πίεση στο σύστημα ακόμα και τις ώρες της μέγιστης (αιχμής) κατανάλωσης νερού. Ο υπολογισμός είναι ιδιαίτερα σημαντικός κατά το σχεδιασμό ενός συστήματος παροχής νερού για μια πολυκατοικία με μεγάλο αριθμό υδραυλικών ειδών.

Μπορείτε να υπολογίσετε μόνοι σας την εσωτερική διάμετρο του σωλήνα χρησιμοποιώντας τον τύπο:

• όπου Qtot είναι η μέγιστη (συνολική) κατανάλωση νερού,
• V είναι η ταχύτητα με την οποία το νερό μεταφέρεται μέσω των σωλήνων.

Για χοντρούς σωλήνες, η τιμή ταχύτητας λαμβάνεται ίση με 2 m / s, και για λεπτότερους σωλήνες - 0,8 - 1,2 m / s.

Όμως, οι ιδιοκτήτες διαμερισμάτων και μικρών εξοχικών κατοικιών δεν πρέπει να χάνουν χρόνο σε περίπλοκους υπολογισμούς. Λαμβάνοντας υπόψη ότι η συνολική διαπερατότητα του συστήματος σωληνώσεων εξαρτάται από την απόδοση του στενότερου σημείου, αρκεί η αγορά σωλήνων με διάμετρο 20,0 mm, υπό την προϋπόθεση ότι το μήκος του συστήματος ύδρευσης δεν υπερβαίνει τα 10 μέτρα. Με έναν τυπικό αριθμό συσκευών υγιεινής (νεροχύτες, λεκάνες τουαλέτας, νιπτήρες), η απόδοση των σωλήνων αυτής της διαμέτρου θα είναι επαρκής.

Με συνολικό μήκος του αγωγού έως 30 μέτρα, είναι απαραίτητο να χρησιμοποιηθούν προϊόντα 25 mm σε διάμετρο και με μήκος μεγαλύτερο από 30 μέτρα - 32 mm.

Απαιτήσεις εγκατάστασης

Πριν από την τοποθέτηση του σωλήνα νερού μέσα στις δομές τοίχων, πρέπει να μελετήσετε ορισμένους κανόνες για την εργασία:

1. Πριν σφίξετε τον σωλήνα μέσα στο στροβοσκόπιο, είναι απαραίτητο να φτιάξετε ένα στρώμα υλικού απορρόφησης κραδασμών μεταξύ του αγωγού και της βάσης. Χρειάζεται έτσι ώστε τα στοιχεία που διαστέλλονται όταν θερμαίνονται να μην ασκούν πίεση στο σκυρόδεμα.
2. Όσο λιγότερες συνδέσεις, τόσο μεγαλύτερη είναι η αξιοπιστία του συστήματος.
3. Η πρόσβαση στους σωλήνες πρέπει να γίνεται σε εκείνα τα μέρη όπου βρίσκονται τα όργανα μέτρησης, τα αποσπώμενα εξαρτήματα και οι βαλβίδες διακοπής.

Τα μέρη από πολυπροπυλένιο έχουν διαφορετικές σημάνσεις:

1. PN 10 - χρησιμοποιείται για την κατασκευή αγωγών για κρύο νερό. Δεν αντέχει την υψηλή πίεση.
2. PN 16, PN 20 - σχεδιασμένο για συναρμολόγηση αγωγών που αντέχουν πίεση έως 1,5 MPa.
3. PN 25 - έχουν ενισχυτικό στρώμα από υαλοβάμβακα, αλουμίνιο. Αντοχή σε πίεση από 1,5 έως 2,5 MPa.

Η επιλογή των σωλήνων εξαρτάται από τις απαιτούμενες προδιαγραφές.

Χαρακτηριστικά των σωλήνων PP

Τα προϊόντα πολυπροπυλενίου έχουν ιδιότητες που τα διακρίνουν από τα εναλλακτικά προϊόντα:

1. Μικρό βάρος, χάρη στο οποίο οι σωλήνες είναι βολικοί στη μεταφορά και την εργασία μαζί τους.
2. Ευκολία εγκατάστασης. Οι λειτουργίες για τη σύνδεση αγωγών μεταξύ τους, καθώς και με εξαρτήματα, δεν προκαλούν δυσκολίες ακόμη και για αρχάριους τεχνίτες.
3. Η μη ευαισθησία στη διάβρωση, καθώς και οι εναποθέσεις ασβέστη στην εσωτερική επιφάνεια, αυξάνουν σημαντικά τη διάρκεια ζωής του προϊόντος.
4. Η υψηλή αντοχή επιτρέπει τη χρήση προϊόντων πολυπροπυλενίου τόσο σε συστήματα χαμηλής πίεσης όσο και σε αγωγούς που λειτουργούν υπό πίεση σε μπάνιο, λεβητοστάσιο και άλλους χώρους.
5. Η αντοχή σε χαμηλές θερμοκρασίες και το πάγωμα του νερού καθιστά δυνατή τη χρήση προϊόντων για την τοποθέτηση εξωτερικών αυτοκινητοδρόμων.
6. Η καλή απόδοση και ο χαμηλός βαθμός θερμικής αγωγιμότητας παρέχουν υψηλή απόδοση των προϊόντων PP.

Χαρακτηριστικά πολυπροπυλενίου

Για να φτιάξετε έναν ανθεκτικό αγωγό, πρέπει να επιλέξετε υλικό υψηλής ποιότητας. Προηγουμένως, τα συστήματα κατασκευάζονταν από γαλβανισμένο χάλυβα, ανοξείδωτο χάλυβα και χυτοσίδηρο. Με την πάροδο του χρόνου, αυτά τα υλικά αντικαταστάθηκαν από πολυπροπυλένιο. Συνδύαζε τις αντοχές των μετάλλων, αλλά η τιμή των προϊόντων έγινε χαμηλότερη.

Αυτό το υλικό είναι κατάλληλο για την κατασκευή σωλήνων ζεστού και κρύου νερού.

Είναι σημαντικό να ληφθεί υπόψη το γεγονός ότι το σύστημα δεν πρέπει να λειτουργεί σε υψηλές θερμοκρασίες για μεγάλο χρονικό διάστημα. Διαφορετικά, θα οδηγήσει στην καταστροφή της δομής.

Οι σωλήνες πολυπροπυλενίου μπορούν να τοποθετηθούν σε τσιμεντένια τσιμεντοκονία, τοποθετημένα έξω από τους τοίχους.
