Ποια πρέπει να είναι η πίεση αερίου στον αγωγό αερίου

Τι αέριο χρησιμοποιείται σε κτίρια κατοικιών

Το φυσικό αέριο είναι μια έννοια υπό όρους που χρησιμοποιείται για ένα εύφλεκτο αέριο μείγμα που εξάγεται από τα έντερα και παραδίδεται στους καταναλωτές θερμικής ενέργειας σε υγρή μορφή.

Η σύνθεση ποικίλλει, αλλά πάντα κυριαρχεί το μεθάνιο (από 80 έως 100%). Επιπλέον, η σύνθεση του φυσικού αερίου περιλαμβάνει: αιθάνιο, προπάνιο, βουτάνιο, υδρατμούς, υδρογόνο, υδρόθειο, διοξείδιο του άνθρακα, άζωτο, ήλιο. Ένας δείκτης της ποιότητας του φυσικού αερίου είναι η ποσότητα του μεθανίου. Όλα τα άλλα συστατικά του φυσικού αερίου είναι δυσάρεστα πρόσθετα που δημιουργούν ρυπογόνες εκπομπές και καταστρέφουν τους σωλήνες. Το φυσικό αέριο για κτίρια κατοικιών δεν αναγνωρίζεται από τις αισθήσεις με κανέναν τρόπο, έτσι προστίθενται σε αυτό αέρια με έντονη οσμή - οσμές, που εκτελούν μια λειτουργία σήματος.

Κανόνες και κανόνες

Για τον προσδιορισμό της απαιτούμενης απόστασης από τον σωλήνα αερίου, μετά την ανάπτυξη ενός οικιστικού έργου, οι πολίτες της Ρωσικής Ομοσπονδίας υποβάλλουν αίτηση για την κατάλληλη άδεια (έγκριση) στον τοπικό οργανισμό διανομής φυσικού αερίου. Για μια σαφή απάντηση, πρέπει να γνωρίζετε τον τύπο του αγωγού φυσικού αερίου και την πίεση που ασκείται όταν παρέχεται. Εάν δεν υπάρχουν δεδομένα για τον τύπο της φλάντζας και την πίεση στους σωλήνες, είναι αδύνατο να δοθεί μια σαφής απάντηση.

σταθμό διανομής φυσικού αερίου

Το SNiP 42-01-2002 είναι ένα από τα λογικά αποτελέσματα του Ομοσπονδιακού Νόμου της Ρωσικής Ομοσπονδίας "Σχετικά με τον Τεχνικό Κανονισμό" Αρ. 184, που εγκρίθηκε τον Δεκέμβριο του 2002. Τον Νοέμβριο του 2008 έγινε αποδεκτή Διάταγμα της κυβέρνησης της Ρωσικής Ομοσπονδίας 858, σύμφωνα με τον οποίο αναπτύχθηκαν και εγκρίθηκαν οι ισχύοντες κώδικες δεοντολογίας. Αυτή η κοινοπραξία εγκρίθηκε σε νομοθετικό επίπεδο σε ενημερωμένη έκδοση και ονομάστηκε κοινοπραξία 62.13330.2011.

Ο πιο δημοκρατικός τύπος καυσίμου από άποψη κόστους έχει γίνει ευρέως διαδεδομένος και έχει γίνει δημόσιος ενεργειακός πόρος. Η ευρεία χρήση του έχει οδηγήσει στην επείγουσα ανάγκη για την ανάπτυξη κανονιστικών εγγράφων, στα οποία μπορείτε να βρείτε τις επιτρεπόμενες αποστάσεις.

Σταθμός συμπιεστή

Από το 2010, το SNiP καταχωρήθηκε από τη Rosstandart:

είναι νομοθετικά έγγραφα, η τήρηση των οποίων είναι υποχρεωτική·
ελέγχεται από εποπτικούς οργανισμούς που έχουν σχεδιαστεί για να διασφαλίζουν την ασφάλεια τέτοιων κατασκευών·
μπορεί να αποτελέσει τη βάση για απόφαση επί αγωγής·
αναγνωρίστηκε ως βαρύς λόγος επιβολής διοικητικής ποινής στο γεγονός της παράβασης.

Το SP 62.13330.2011 ρυθμίζει τις αποστάσεις που πρέπει να τηρούνται ανάλογα με τον τύπο τοποθέτησης του κύριου αγωγού αερίου ή των διακλαδώσεων του και την πίεση του υγρού καυσίμου στους σωλήνες.

Κοντά σε κτίριο κατοικιών

Εάν το αέριο παρέχεται σε φιάλες, πρέπει να τηρούνται μόνο οι προβλεπόμενοι κανονισμοί πυρασφάλειας. Η πιο οικονομική και ογκομετρική μεταφορά σε σωλήνες προβλέπει διαφοροποιημένες απαιτήσεις για διαφορετικούς τύπους τροφοδοσίας και επίπεδα πίεσης κατά την εφαρμογή τους.

Διάγραμμα συνδεσμολογίας

Κύριοι αγωγοί αερίου. Αγωγοί αερίου υψηλής, μέσης και χαμηλής πίεσης Γλωσσάρι

Ο αγωγός φυσικού αερίου αποτελεί σημαντικό στοιχείο του συστήματος παροχής φυσικού αερίου, αφού το 70,80% του συνόλου των επενδύσεων κεφαλαίου δαπανάται για την κατασκευή του. Ταυτόχρονα, το 80% του συνολικού μήκους των δικτύων διανομής φυσικού αερίου πέφτει σε αγωγούς αερίου χαμηλής πίεσης και το 20% σε αγωγούς αερίου μέσης και υψηλής πίεσης.

Ταξινόμηση αγωγών αερίου κατά πίεση

Στα συστήματα παροχής αερίου, ανάλογα με την πίεση του μεταφερόμενου αερίου, υπάρχουν:

αγωγοί αερίου υψηλής πίεσης κατηγορίας I (πίεση αερίου λειτουργίας άνω των 1,2 MPa).
αγωγοί αερίου υψηλής πίεσης κατηγορίας I (πίεση αερίου λειτουργίας από 0,6 έως 1,2 MPa).
αγωγοί αερίου υψηλής πίεσης κατηγορίας II (πίεση αερίου λειτουργίας από 0,3 έως 0,6 MPa).
αγωγοί αερίου μέσης πίεσης (πίεση αερίου λειτουργίας από 0,005 έως 0,3 MPa).
αγωγοί αερίου χαμηλής πίεσης (πίεση αερίου λειτουργίας έως 0,005 MPa).

Οι αγωγοί αερίου χαμηλής πίεσης χρησιμοποιούνται για την παροχή αερίου σε κτίρια κατοικιών, δημόσια κτίρια και επιχειρήσεις κοινής ωφέλειας.

Αγωγοί αερίου μέσης πίεσης μέσω σημείων ελέγχου αερίου (GRP) τροφοδοτούν με αέριο αγωγούς αερίου χαμηλής πίεσης, καθώς και βιομηχανικές και δημοτικές επιχειρήσεις. Μέσω αγωγών αερίου υψηλής πίεσης, το αέριο ρέει μέσω υδραυλικών ρωγμών σε βιομηχανικές επιχειρήσεις και αγωγούς αερίου μέσης πίεσης. Η επικοινωνία μεταξύ καταναλωτών και αγωγών αερίου διαφόρων πιέσεων πραγματοποιείται μέσω υδραυλικής ρωγμής, GRSH και GRU.

Θέση αγωγών αερίου (ταξινόμηση)

Ανάλογα με την τοποθεσία, οι αγωγοί φυσικού αερίου χωρίζονται σε εξωτερικούς (οδός, ενδοσυνοικία, αυλή, ενδοσυνεργείο) και εσωτερικούς (βρίσκονται εντός κτιρίων και χώρων), καθώς και σε υπόγειους (υποβρύχιους) και υπέργειους (υπέργειους) . Ανάλογα με το σκοπό στο σύστημα παροχής φυσικού αερίου, οι αγωγοί φυσικού αερίου χωρίζονται σε διανομής, αγωγούς αερίου-εισόδους, είσοδος, καθαρισμός, απόβλητα και διακανονισμός.

Οι αγωγοί διανομής είναι εξωτερικοί αγωγοί φυσικού αερίου που παρέχουν αέριο από τους κύριους αγωγούς φυσικού αερίου στους αγωγούς εισαγωγής αερίου, καθώς και αγωγούς αερίου υψηλής και μέσης πίεσης που έχουν σχεδιαστεί για την παροχή αερίου σε ένα αντικείμενο.

Ως αγωγός εισαγωγής αερίου θεωρείται το τμήμα από το σημείο σύνδεσης με τον αγωγό διανομής αερίου έως τη διάταξη αποσύνδεσης στην είσοδο.

Ως αγωγός εισαγωγής αερίου θεωρείται το τμήμα από τη συσκευή αποσύνδεσης στην είσοδο του κτιρίου μέχρι τον εσωτερικό αγωγό αερίου.

Οι αγωγοί μεταξύ οικισμών είναι αγωγοί διανομής αερίου που βρίσκονται εκτός της επικράτειας των οικισμών.

Ως εσωτερικός αγωγός αερίου θεωρείται το τμήμα από τον αγωγό-εισαγωγή αερίου (αγωγός εισόδου αερίου) έως τον τόπο σύνδεσης μιας συσκευής αερίου ή μιας θερμικής μονάδας.

Υλικά για αγωγούς αερίου

Ανάλογα με το υλικό των σωλήνων, οι αγωγοί αερίου χωρίζονται σε μεταλλικούς (χάλυβας, χαλκός) και μη μεταλλικούς (πολυαιθυλένιο).

Υπάρχουν επίσης αγωγοί με φυσικό, υγροποιημένο αέριο υδρογονάνθρακα (LHG), καθώς και υγροποιημένο φυσικό αέριο (LNG) σε κρυογονικές θερμοκρασίες.

Η αρχή της κατασκευής συστημάτων διανομής αγωγών φυσικού αερίου

Σύμφωνα με την αρχή της κατασκευής, τα συστήματα διανομής αγωγών φυσικού αερίου χωρίζονται σε δακτυλιοειδή, αδιέξοδα και μικτά. Σε αδιέξοδα δίκτυα φυσικού αερίου, το αέριο ρέει προς τον καταναλωτή προς μία κατεύθυνση, δηλ. οι καταναλωτές έχουν μονόδρομη προσφορά.

Σε αντίθεση με τα αδιέξοδα δίκτυα, τα δίκτυα δακτυλίου αποτελούνται από κλειστούς βρόχους, ως αποτέλεσμα των οποίων μπορεί να παρέχεται αέριο στους καταναλωτές μέσω δύο ή περισσότερων γραμμών.

Η αξιοπιστία των δικτύων δακτυλίου είναι υψηλότερη από τα αδιέξοδα δίκτυα. Κατά την εκτέλεση εργασιών επισκευής στα δίκτυα δακτυλίου, μόνο ένα μέρος των καταναλωτών που είναι συνδεδεμένοι σε αυτό το τμήμα είναι απενεργοποιημένο.

Φυσικά, εάν πρέπει να παραγγείλετε παροχή φυσικού αερίου στην τοποθεσία ή να πραγματοποιήσετε αεριοποίηση μιας πολυκατοικίας, αντί να απομνημονεύσετε τους όρους, είναι πιο κερδοφόρο και πιο αποτελεσματικό να απευθυνθείτε σε αξιόπιστους πιστοποιημένους εργολάβους. Θα πραγματοποιήσουμε εργασίες μεταφοράς αερίου στις εγκαταστάσεις σας με υψηλή ποιότητα και εντός του συμφωνηθέντος χρονικού πλαισίου.

LLC "GazComfort"

Γραφείο στο Μινσκ: Minsk, Pobediteley Ave. 23, bldg. 1, γραφείο 316А Γραφείο στο Dzerzhinsky: Dzerzhinsk, st. Furmanova 2, γραφείο 9

Τύποι αγωγών αερίου

Τα αέρια υδρογονανθράκων στην παγκόσμια κοινότητα αναγνωρίζονται ως ένας πολλά υποσχόμενος τύπος πρώτης ύλης από το πετρέλαιο και πολύ πιο παραγωγικός από τον άνθρακα. Για τη μεταφορά υγραερίου - υγροποιημένων υδρογονανθράκων - απαιτούνται ειδικοί όροι, καθώς και αποθήκευσης. Μερικές φορές ονομάζονται, ανάλογα με την προέλευση, LPG (πετρελαίου) ή LNG (φυσικό). Σήμερα, και οι τρεις συντομογραφίες θεωρείται ότι σημαίνουν το ίδιο με το LPG, αλλά αυτά τα μείγματα έχουν μερικές φορές σημαντικές διαφορές στη σύνθεση και αυτό υποδηλώνει την ανάγκη ανάπτυξης ξεχωριστών προτύπων για το LNG.

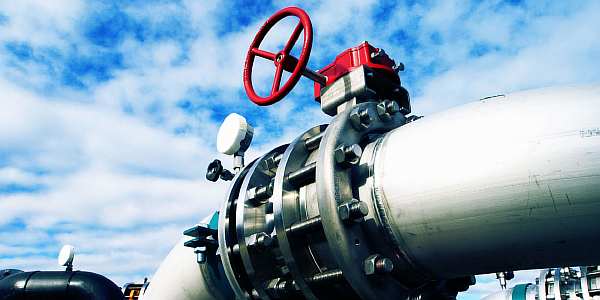

Βαλβίδα αγωγού αερίου

Λόγω του πιθανού κινδύνου έκρηξης, επιβάλλονται ειδικοί κανόνες για την τοποθέτηση των δικτύων. Υπάρχει:

ειδικό SP 62.13330.2011 "Συστήματα διανομής αερίου" (αναθεωρημένη και συμπληρωμένη έκδοση του SNiP 42-01-2002).
έναν βοηθητικό πίνακα (B.1*), ο οποίος υποδεικνύει τις ελάχιστες αποστάσεις που προκύπτουν από το σύνολο κανόνων·
FNiP "Κανόνες ασφαλείας για εγκαταστάσεις που χρησιμοποιούν υγραέρια πετρελαίου" (Το PB εγκρίθηκε με την εντολή αρ. 558 της 21ης Νοεμβρίου 2013).
πρόσφατα εγκρίθηκε το GOST 9.602-2016 «Ενοποιημένο σύστημα προστασίας από τη διάβρωση και τη γήρανση. Υπόγειες κατασκευές», που σχετίζονται με την προστασία των συστημάτων διανομής αερίου.

Κοντά στην πόλη

Η απόσταση από τα οικιστικά και δημόσια κτίρια στον αγωγό φυσικού αερίου μπορεί να βρεθεί στους "Κανόνες για την Προστασία των Δικτύων Διανομής Αερίου", που εγκρίθηκαν με Διάταγμα της Κυβέρνησης της Ρωσικής Ομοσπονδίας της 20ής Νοεμβρίου 2000 Αρ. 878. Οι κύριες απαιτήσεις για οποιοσδήποτε αγωγός είναι αξιοπιστία και ασφάλεια κατά τη λειτουργία.

Πολλά εξαρτώνται από την ικανότητα ολόκληρου του συγκροτήματος να διασφαλίζει κανόνες βιομηχανικής ασφάλειας σε οποιοδήποτε στάδιο, καθώς και από την ικανότητα απενεργοποίησης μεμονωμένων τμημάτων για εργασίες επισκευής και ασφάλειας.

Σταθμός

Κύριοι αγωγοί αερίου

Εγκατεστημένο για τη μετακίνηση πρώτων υλών σε μεγάλες αποστάσεις. Ταξινομούνται ως επικίνδυνες κατασκευές επειδή ρέει αέριο υψηλής πίεσης μέσα από αυτές. Η πρώτη κατηγορία περιλαμβάνει έως και 10 MPa, η δεύτερη - έως 2,5 MPa. Οι σταθμοί συμπίεσης αερίου απαιτούνται για τη διατήρηση υψηλής πίεσης κατά μήκος της διαδρομής μεταφοράς. Οι σταθμοί διανομής αερίου μειώνουν την πίεση για την παροχή υδραυλικών ρωγμών, από όπου το καύσιμο παραδίδεται απευθείας στον καταναλωτή.

Τοποθέτηση σωλήνων αερίου

Δίκτυα διανομής

Οι αγωγοί διανομής αερίου τοποθετούνται από το GZRS στον καταναλωτή σύμφωνα με τους απαραίτητους κανόνες ασφαλείας. Αυτό σημαίνει ότι υποστηρίζουν τη ρύθμιση χαμηλής, υψηλής ή μέσης πίεσης αερίου. Η επιτρεπόμενη απόσταση από τον αγωγό αερίου μέχρι τη θεμελίωση του κτιρίου (δομής) ρυθμίζεται λαμβάνοντας υπόψη τις απαιτήσεις του συνόλου κανόνων.

Η ανάγκη διατήρησης μιας ορισμένης απόστασης υπαγορεύεται από τον αριθμό των εξόδων, μονοβάθμιας ή πολλαπλών σταδίων, πίεση αερίου εξόδου (χαμηλή, μεσαία - από 5 kPa έως 0,3 MPa, υψηλή - από 0,3 έως 1,2 MPa).

Η φωτογραφία δείχνει σωλήνα αερίου.

Κοντά στο χωριό

Μέθοδοι τοποθέτησης

Τα τεχνικά χαρακτηριστικά του αγωγού φυσικού αερίου ρυθμίζονται από τη σχετική GOST. Το υλικό επιλέγεται με βάση την κατηγορία του συστήματος, δηλαδή την πίεση τροφοδοσίας, και τον τρόπο εγκατάστασης: υπόγεια, υπέργεια ή εγκατάσταση εντός του κτιρίου.

Το υπόγειο είναι το πιο ασφαλές, ειδικά όταν πρόκειται για γραμμές υψηλής πίεσης. Ανάλογα με την κατηγορία του μεταφερόμενου μείγματος αερίων, η τοποθέτηση πραγματοποιείται είτε κάτω από το επίπεδο πήξης του εδάφους - υγρού αερίου, είτε από 0,8 m στο επίπεδο του εδάφους - ξηρό αέριο.
Υπέργειο - υλοποιείται με μη αφαιρούμενα εμπόδια: κτίρια κατοικιών, χαράδρες, ποτάμια, κανάλια και ούτω καθεξής. Αυτή η μέθοδος εγκατάστασης επιτρέπεται στην επικράτεια των εργοστασίων.
Ο αγωγός αερίου στο σπίτι - η εγκατάσταση του ανυψωτήρα, καθώς και ο σωλήνας αερίου στο διαμέρισμα, πραγματοποιείται μόνο με ανοιχτό τρόπο. Επιτρέπεται η τοποθέτηση επικοινωνιών σε στροβοσκοπικά, αλλά μόνο εάν διακόπτονται από εύκολα αφαιρούμενες ασπίδες. Η εύκολη και γρήγορη πρόσβαση σε οποιοδήποτε μέρος του συστήματος είναι απαραίτητη προϋπόθεση για την ασφάλεια.

Κανόνες και παροχή αερίου SNiP

Ένας δείκτης της ποιότητας του φυσικού αερίου είναι η ποσότητα του μεθανίου. Όλα τα άλλα συστατικά του φυσικού αερίου είναι δυσάρεστα πρόσθετα. Υπάρχει ένα άλλο χαρακτηριστικό, σύμφωνα με το οποίο ο αγωγός αερίου χωρίζεται σε κατηγορίες - αυτή είναι η πίεση αερίου στο σύστημα.

Τι αέριο χρησιμοποιείται σε κτίρια κατοικιών

Η σύνθεση ποικίλλει, αλλά πάντα κυριαρχεί το μεθάνιο (από 80 έως 100%).Επιπλέον, η σύνθεση του φυσικού αερίου περιλαμβάνει: αιθάνιο, προπάνιο, βουτάνιο, υδρατμούς, υδρογόνο, υδρόθειο, διοξείδιο του άνθρακα, άζωτο, ήλιο. Ένας δείκτης της ποιότητας του φυσικού αερίου είναι η ποσότητα του μεθανίου. Όλα τα άλλα συστατικά του φυσικού αερίου είναι δυσάρεστα πρόσθετα που δημιουργούν ρυπογόνες εκπομπές και καταστρέφουν τους σωλήνες. Το φυσικό αέριο για κτίρια κατοικιών δεν αναγνωρίζεται από τις αισθήσεις με κανέναν τρόπο, έτσι προστίθενται σε αυτό αέρια με έντονη οσμή - οσμές, που εκτελούν μια λειτουργία σήματος.

Ποια είναι η πίεση αερίου στον αγωγό αερίου ενός κτιρίου κατοικιών

Ένας αγωγός φυσικού αερίου είναι ολόκληρη η διαδρομή που διέρχεται το αέριο μέσα από σωλήνες από έναν χώρο αποθήκευσης στον καταναλωτή. Οι αγωγοί φυσικού αερίου μπορούν να χωριστούν σε χερσαίους, επιφανειακούς, υπόγειους και υποθαλάσσιους. Όσον αφορά την πολυπλοκότητα του συστήματος αγωγής, χωρίζονται σε πολυβάθμια και μονοβάθμια.

Υπάρχει ένα άλλο χαρακτηριστικό, σύμφωνα με το οποίο ο αγωγός αερίου χωρίζεται σε κατηγορίες - αυτή είναι η πίεση αερίου στο σύστημα. Για την παροχή αερίου σε πόλεις και άλλους οικισμούς, η πίεση είναι:

χαμηλό - έως 0,05 kgf / cm2.
μεσαίο - έως 0,05 έως 3,0 kgf / cm2.
υψηλό - έως 6 kgf / cm2.
πολύ υψηλό - έως 12 kgf / cm2.

Αυτή η διαφορά πίεσης οφείλεται στο σκοπό του αγωγού αερίου. Το μεγαλύτερο μέρος της πίεσης στο κύριο μέρος του συστήματος, το λιγότερο - μέσα στο σπίτι. Για ένα σύστημα με συγκεκριμένη πίεση, υπάρχει το δικό του GOST, από το οποίο απαγορεύεται αυστηρά η απόκλιση.

Κανόνες κατανάλωσης αερίου για θέρμανση σπιτιού

Οι κανόνες κατανάλωσης φυσικού αερίου από τον πληθυσμό καθορίζονται στους ακόλουθους τομείς χρήσης του:

μαγείρεμα για 1 άτομο το μήνα.
θέρμανση νερού με αυτόνομη παροχή αερίου και νερού απουσία ή παρουσία θερμοσίφωνα αερίου.
ατομική θέρμανση οικιστικών χώρων και βοηθητικών κτιρίων.
για τις ανάγκες διατήρησης κατοικίδιων ζώων·

Τα πρότυπα αερίου για θέρμανση υπολογίζονται με βάση την κατανάλωση σε ίσα μερίδια ανά μήνες ολόκληρου του έτους. Μετρώνται σε κυβικά μέτρα ανά 1 m2 θερμαινόμενης επιφάνειας ή ανά 1 m3 θερμαινόμενου όγκου. Εάν το κτίριο είναι πολυώροφο, τότε ο υπολογισμός γίνεται για κάθε όροφο ξεχωριστά. Κατά κανόνα, οι σοφίτες, τα υπόγεια, καθώς και ορισμένα υπόγεια θεωρούνται ως θερμαινόμενα δωμάτια.

Παροχή αερίου SNiP για κτίρια κατοικιών

Οι απαιτήσεις του SNiP σε αυτόν τον τομέα είναι οι εξής:

Η κατανάλωση αερίου προσδιορίζεται από τους ακόλουθους δείκτες: για μαγείρεμα με αέριο - 0,5 m3 την ημέρα. για ζεστό νερό που παράγεται από θερμοσίφωνα αερίου - 0,5 m3 την ημέρα. για θέρμανση από συσκευή θέρμανσης αερίου - 7 - 12 m3 την ημέρα.
Η πίεση αερίου εντός του εσωτερικού αγωγού αερίου ενός μεμονωμένου κτιρίου κατοικιών δεν μπορεί να υπερβαίνει τα 0,003 MPa.
Υπέργειοι αγωγοί αερίου στην τοποθεσία ενός κτιρίου κατοικιών θα πρέπει να βρίσκονται εκεί όπου δεν υπάρχει πρόσβαση για οχήματα και διέλευση ανθρώπων. Τοποθετούνται σε ύψος τουλάχιστον 0,35 m από το έδαφος μέχρι το κάτω μέρος του σωλήνα.
Κατά την είσοδο στο σπίτι, ένας σωλήνας αερίου χαμηλής πίεσης είναι εξοπλισμένος με συσκευή διακοπής λειτουργίας που βρίσκεται σε ύψος έως και 1,8 m από το έδαφος.
Η απόσταση μεταξύ των αγωγών που βρίσκονται σε κοντινή απόσταση από τον αγωγό αερίου θα πρέπει να επιτρέπει την πρόσβαση για λόγους επισκευής και συντήρησης.
Οποιαδήποτε αποθήκευση αερίου θα πρέπει να σκάβεται στο έδαφος σε βάθος που καθορίζεται από απόσταση 60 cm από την επιφάνεια έως τη δεξαμενή εάν το έδαφος παγώνει το χειμώνα και 20 cm εάν δεν υπάρχει πάγωμα. Εάν εγκατασταθούν αποθηκευτικοί χώροι όπου η στάθμη των υπόγειων υδάτων δεν τους επιτρέπει να ταφούν, τότε οι δεξαμενές πρέπει να απομονώνονται από το νερό και να διασφαλίζεται η ακινησία τους. Ο αγωγός φυσικού αερίου χαμηλής πίεσης τοποθετείται υπόγεια, με εξαίρεση την κατάσταση του μόνιμου παγετού.
Μέσα στο σπίτι, ο αγωγός αερίου πρέπει να είναι ανοιχτός. Διαφορετικά, επιτρέπεται μόνο εάν οι σωλήνες αερίου βρίσκονται κοντά σε ειδικό αερισμό, και κλείνουν με ασπίδες που μπορούν να αφαιρεθούν χωρίς ειδικές εργασίες και συσκευές.
Όπου τέμνονται οι κτιριακές κατασκευές, ο αγωγός αερίου τοποθετείται σε ειδικές περιπτώσεις. Τα άκρα τους πρέπει να τοποθετούνται τουλάχιστον 3 cm από το δάπεδο. Οι σωλήνες δεν πρέπει να έρχονται σε επαφή με το περίβλημα (κενό 5 cm). Αυτά τα 5 cm πρέπει να καλύπτονται με ελαστικά υλικά.
Οι συσκευές αποσύνδεσης τοποθετούνται μπροστά από μετρητές και συσκευές κατανάλωσης αερίου.

Κανόνες κατανάλωσης αερίου για θέρμανση σπιτιού

Οι περιορισμοί στην κατανάλωση των υπηρεσιών κοινής ωφέλειας μπορούν να εκδηλωθούν σε ελάχιστα τιμολόγια, επιτρεπόμενες τιμές ισχύος και αποδέσμευσης πόρων. Η ανάγκη ύπαρξης κανόνων εμφανίζεται όπου δεν υπάρχουν λογιστικοί μετρητές.

Οι κανόνες κατανάλωσης φυσικού αερίου από τον πληθυσμό καθορίζονται στους ακόλουθους τομείς χρήσης του:

μαγείρεμα για 1 άτομο το μήνα.
θέρμανση νερού με αυτόνομη παροχή αερίου και νερού απουσία ή παρουσία θερμοσίφωνα αερίου.
ατομική θέρμανση οικιστικών χώρων και βοηθητικών κτιρίων.
για τις ανάγκες διατήρησης κατοικίδιων ζώων·

Τα πρότυπα αερίου για θέρμανση υπολογίζονται με βάση την κατανάλωση σε ίσα μερίδια ανά μήνες ολόκληρου του έτους. Μετρώνται σε κυβικά μέτρα ανά 1 m 2 της θερμαινόμενης περιοχής ή ανά 1 m 3 του θερμαινόμενου όγκου. Εάν το κτίριο είναι πολυώροφο, τότε ο υπολογισμός γίνεται για κάθε όροφο ξεχωριστά. Κατά κανόνα, οι σοφίτες, τα υπόγεια, καθώς και ορισμένα υπόγεια θεωρούνται ως θερμαινόμενα δωμάτια.

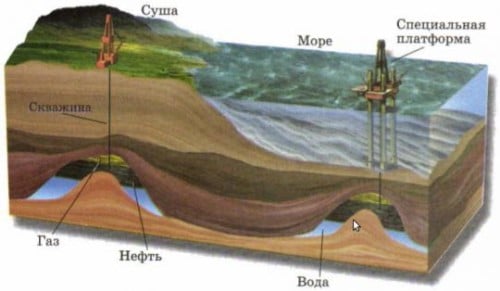

Παραγωγή φυσικού αερίου

Στα έγκατα της γης, το αέριο βρίσκεται σε μικρορωγμές υπό υψηλή πίεση. Η φυσική κίνηση του μεθανίου συμβαίνει σύμφωνα με ορισμένα πρότυπα.

Το αέριο βρίσκεται στον φλοιό της γης σε απόσταση 1-6 χλμ. από την επιφάνεια, επομένως πρώτα διεξάγεται γεωλογική εξερεύνηση. Βαθιά στα έγκατα του πλανήτη υπάρχουν πολύ μικροί πόροι και ρωγμές που περιέχουν αέριο. Ο μηχανισμός της κίνησης του φυσικού αερίου είναι απλός: το μεθάνιο μετατοπίζεται από πόρους υψηλής πίεσης σε πόρους χαμηλότερης πίεσης. Τα φρεάτια τοποθετούνται ομοιόμορφα σε ολόκληρη την περιοχή του κοιτάσματος. Δεδομένου ότι η υπόγεια πίεση είναι πολλές φορές μεγαλύτερη από την ατμοσφαιρική πίεση, το ίδιο το αέριο πηγαίνει στο πηγάδι.

Προετοιμασία και μεταφορά

Το αέριο δεν επιτρέπεται αμέσως μέσω του αγωγού, πρώτα παρασκευάζεται με ειδικό τρόπο σε λεβητοστάσια, θερμοηλεκτρικούς σταθμούς και χημικές μονάδες. Στεγνώνονται από υδρατμούς και καθαρίζονται από ακαθαρσίες: υδρόθειο (προκαλεί διάβρωση σωλήνων), υδρατμούς (προκαλεί συμπύκνωμα, παρεμποδίζει την κίνηση του αερίου). Ο αγωγός προετοιμάζεται επίσης: με τη βοήθεια αζώτου δημιουργείται ένα αδρανές περιβάλλον σε αυτόν. Περαιτέρω, το αέριο κινείται μέσω μεγάλων σωλήνων με διάμετρο 1,5 m (σε πίεση 75 ατμοσφαιρών). Δεδομένου ότι κατά τη μεταφορά η δυναμική ενέργεια του αερίου δαπανάται στις δυνάμεις τριβής μεταξύ των σωματιδίων του ίδιου του αερίου και στην τριβή μεταξύ του σωλήνα και του μεθανίου, υπάρχουν σταθμοί συμπίεσης που αυξάνουν την πίεση στο εσωτερικό του σωλήνα έως και 120 ατμόσφαιρες. Οι υπόγειοι αγωγοί αερίου τοποθετούνται σε βάθος 1,5 m έτσι ώστε η δομή να μην παγώνει.

Τύποι αγωγών αερίου

Κορμός. Η πίεση στο σύστημα είναι 6-12 ατμόσφαιρες που διατηρείται μέχρι το σταθμό διανομής αερίου, γεγονός που μειώνει την πίεση στο επιθυμητό επίπεδο.
Γραμμές μέσης πίεσης. Η πίεση στο σύστημα είναι 3-6 ατμόσφαιρες.
Γραμμές χαμηλής πίεσης. Η πίεση κατά τη λειτουργία είναι από 0,05 έως 3 ατμόσφαιρες. Αυτή είναι η πίεση στο σωλήνα αερίου σε ένα διαμέρισμα ή σε ένα ιδιωτικό σπίτι.

Συσκευές διανομής και ελέγχου

Ο ρυθμιστής πίεσης αερίου είναι εξοπλισμός για τον έλεγχο της ροής του μέσου εργασίας.
Τα συστήματα ελέγχου αερίου διακόπτουν αυτόματα την παροχή αερίου.
Η μονάδα μείωσης μειώνει την πίεση καυσίμου.
Ο διακόπτης αναδιανέμει το κύριο ρεύμα σε ξεχωριστούς κλάδους.
Τα μετρητές πίεσης και οι μετρητές ροής σάς επιτρέπουν να παρακολουθείτε τις παραμέτρους του συστήματος.
Τα φίλτρα καθαρίζουν το μείγμα αερίων από ακαθαρσίες.

Όλες αυτές οι συσκευές διασφαλίζουν την ασφάλεια των κύριων αγωγών και αποτελούν μέρος του συστήματος αυτόματου ελέγχου παραμέτρων.

Ζώνες ασφαλείας

Εάν υπάρχει κατασκευή συγκροτημάτων ή κτιρίων που δεν εμπλέκονται στις δραστηριότητες του συστήματος πρατηρίου καυσίμων, η τήρηση της ζώνης ασφαλείας, το μήκος της οποίας εξαρτάται από τον τύπο της προστατευόμενης δομής, θα ληφθεί οπωσδήποτε υπόψη. Οι διαστάσεις του:

έξω - 2 m σε κάθε πλευρά, ακόμη και σε περιορισμένες συνθήκες.
από το υπόγειο - 3 m από τον αγωγό οριοθέτησης φυσικού αερίου.
Τα πρατήρια CNG και τα βενζινάδικα περιορίζονται σε έναν φαύλο κύκλο με ακτίνα τουλάχιστον δέκα μέτρων από τα καθιερωμένα όρια του συγκροτήματος κεφαλαιουχικών κατασκευαστικών έργων.

Πίνακας αποστάσεων από τον υπόγειο αγωγό φυσικού αερίου έως τα κτίρια

Ρυθμιστικές αποστάσεις - αυτός είναι ο κανόνας της απόστασης από τον αγωγό φυσικού αερίου στις επικοινωνίες. Η ύδρευση, οι γραμμές ηλεκτρικού ρεύματος, οι δρόμοι και οι σιδηροδρομικές γραμμές πρέπει να βρίσκονται σε μια ορισμένη απόσταση, η οποία ρυθμίζεται από τον πίνακα αναφοράς. Λαμβάνονται υπόψη οι ελάχιστες οριζόντιες αποστάσεις στο φως (εξαρτώνται από την πίεση του αγωγού αερίου) και άλλες υπάρχουσες απαιτήσεις - ηλεκτροχημική προστασία, κλιματικά χαρακτηριστικά, παρουσία γραμμών PUE και υψηλής τάσης κ.λπ.

Η απόσταση από τα κτίρια και τις κατασκευές στον αγωγό αερίου πρέπει να συμμορφώνεται αυστηρά με τα πρότυπα. Τα απομακρυσμένα πρότυπα ρυθμίζονται από την πίεση του παρεχόμενου αερίου και τον τύπο του αγωγού αερίου που κατασκευάστηκε. Για χαμηλή πίεση πάνω από το έδαφος, απαιτείται μόνο ζώνη προστασίας, λόγω των υφιστάμενων κανόνων λειτουργίας. Εάν είναι απαραίτητο, θα πρέπει να ανακατασκευαστεί.

Απόσταση από υπέργειους σωλήνες αερίου

Αποχρώσεις

Μια πρόσθετη εφαρμογή απαιτεί τήρηση αποστάσεων από λεβητοστάσια, ως επικίνδυνες για πυρκαγιά βιομηχανικές κατασκευές. Δύο σωλήνες - μόλις 4 μέτρα μακριά από το κτίριο κατοικιών. Τα παράθυρα και οι στέγες απαιτούν τουλάχιστον 0,2 μέτρα και μέχρι την πόρτα - 50 cm.

Η απόσταση από τις αποθήκες μπορεί να ρυθμίζεται από την επιχείρηση, αλλά δεν θα πρέπει να είναι μικρότερη από αυτή του SNiP 2.07.01-89 και του SP 42.13330.2011. Το ίδιο ισχύει για την τοποθέτηση στους πρόποδες της πλαγιάς, η οποία μπορεί να ρυθμιστεί από τους κατασκευαστές και τη διοίκηση των ρωσικών σιδηροδρόμων (μερικές φορές η απόσταση από τον αγωγό φυσικού αερίου στις σιδηροδρομικές γραμμές μειώνεται, αλλά λιγότερο από το πρότυπο δεν επιτρέπεται, ειδικά κοντά το ανάχωμα).

Σχέδιο παροχής φυσικού αερίου ιδιωτικού κτιρίου κατοικιών

Οι δεξαμενές υγραερίου λαμβάνονται υπόψη ξεχωριστά. Υπάρχουν διάφοροι τύποι αυτών. Για παράδειγμα, ανάλογα με τον προσανατολισμό τους στο χώρο, χωρίζονται σε κάθετες και οριζόντιες, ανάλογα με τη θέση τους - υπόγειες και επιφανειακές δεξαμενές υγραερίου, δεξαμενές υγραερίου μονού και διπλού τοιχώματος - ανάλογα με τον βαθμό αντοχής της κατασκευής. Ο όγκος, η θέση και το είδος του συγκροτήματος ρυθμίζουν τις αποστάσεις. Η τυπική GPC έχει μέγιστη τιμή πίεσης.

Αγωγός φυσικού αερίου κοντά στο κτίριο

Σε ό,τι αφορά τις εγκαταστάσεις δεξαμενών, λαμβάνονται υπόψη τα πρότυπα του SP 62.13330.2011, αλλά σε κάθε συγκεκριμένη περίπτωση λαμβάνεται υπόψη η ελάχιστη απόσταση ανάλογα με τα χαρακτηριστικά μιας συγκεκριμένης δεξαμενής αερίου. Το υπόγειο βαθαίνει κατά 0,6 m και η απόσταση φωτός μεταξύ τους είναι 0,7 m

Ένας σταθμός μέτρησης κατανάλωσης αερίου είναι απαραίτητη προϋπόθεση για τη χρήση τέτοιων εγκαταστάσεων· οι μονάδες ανάμειξης, εάν είναι απαραίτητο, τοποθετούνται σε απόσταση 10 μέτρων

Τα υπόγεια βαθαίνουν κατά 0,6 m και η απόσταση φωτός μεταξύ τους είναι 0,7 m. Ένα σημείο μέτρησης κατανάλωσης αερίου είναι απαραίτητη προϋπόθεση για τη χρήση τέτοιων εγκαταστάσεων.

Υπόγειος αγωγός αερίου

Ο σχεδιασμός κτιρίων οποιουδήποτε σχεδίου θα πρέπει να πραγματοποιείται κοντά στον αγωγό φυσικού αερίου μόνο με τη γνώση των οργανισμών ελέγχου και εποπτείας, οι οποίοι υπολογίζουν τον κανόνα ανάλογα με τον τύπο των κατασκευών και την πίεση που παρέχεται από πολύτιμες χημικές πρώτες ύλες και καύσιμα.

Η μέση πίεση αερίου στον αγωγό αερίου είναι πόση

Για τη μελέτη του τρόπου λειτουργίας των αγωγών αερίου, πραγματοποιούνται μετρήσεις πίεσης αερίου τουλάχιστον δύο φορές το χρόνο, κατά την περίοδο της υψηλότερης παροχής (τον χειμώνα) και της χαμηλότερης (το καλοκαίρι). Με βάση τα αποτελέσματα των μετρήσεων, συντάσσονται χάρτες πιέσεων στα δίκτυα αερίου.Αυτοί οι χάρτες καθορίζουν εκείνες τις περιοχές όπου υπάρχει η μεγαλύτερη πτώση πίεσης του αερίου.

Στο δρόμο προς την πόλη κατασκευάζονται σταθμοί διανομής φυσικού αερίου (GDS), από τους οποίους το αέριο, αφού μετρηθεί η ποσότητα του και μειωθεί η πίεση, τροφοδοτείται στα δίκτυα διανομής της πόλης. Ο σταθμός διανομής φυσικού αερίου είναι το τελευταίο τμήμα του κεντρικού αγωγού φυσικού αερίου και είναι, όπως λέγαμε, το σύνορο μεταξύ της πόλης και των κεντρικών αγωγών φυσικού αερίου.

Κατά τη διάρκεια ενός τεχνικού ελέγχου, παρακολουθούν τη στάθμη λαδιού στα κιβώτια ταχυτήτων, το κιβώτιο ταχυτήτων και τον μηχανισμό μέτρησης, μετρούν την πτώση πίεσης στους μετρητές και ελέγχουν για σφιχτές συνδέσεις των μετρητών. Οι μετρητές εγκαθίστανται σε κάθετα τμήματα αγωγών αερίου έτσι ώστε η ροή του αερίου να κατευθύνεται μέσω του μετρητή από πάνω προς τα κάτω.

Το αέριο εισέρχεται στο σημείο λήψης με πίεση 0,15-0,35 MPa. Εδώ, πρώτα μετράται η ποσότητα του και στη συνέχεια αποστέλλεται σε διαχωριστές υποδοχής, όπου διαχωρίζονται μηχανικές ακαθαρσίες (άμμος, σκόνη, προϊόντα διάβρωσης αγωγών αερίου) και συμπυκνωμένη υγρασία από το αέριο. Στη συνέχεια, το αέριο εισέρχεται στη μονάδα καθαρισμού αερίου 2, όπου το υδρόθειο και το διοξείδιο του άνθρακα διαχωρίζονται από αυτό.

Για τον έλεγχο της λειτουργίας των αγωγών αερίου και τον εντοπισμό περιοχών με τη μεγαλύτερη πτώση πίεσης, πραγματοποιούνται μετρήσεις πίεσης αερίου. Για μετρήσεις, χρησιμοποιούνται σημεία ελέγχου αερίου, συλλέκτες κατάστασης συμπυκνώματος, είσοδοι σε σπίτια ή απευθείας συσκευές αερίου. Κατά μέσο όρο, επιλέγεται ένα σημείο μέτρησης για κάθε 500 m του αγωγού φυσικού αερίου. Όλες οι εργασίες για τη μέτρηση της πίεσης αερίου σχεδιάζονται προσεκτικά και εκτελούνται σύμφωνα με ειδικές οδηγίες, οι οποίες εγκρίνονται από τον αρχιμηχανικό του καταπιστεύματος ή του γραφείου.

Στο σχ. 125 δείχνει ένα σχέδιο παροχής αερίου για μια μεγάλη βιομηχανική επιχείρηση. Το αέριο από τον αγωγό αερίου υψηλής πίεσης μέσω μιας συσκευής διακοπής / στο φρεάτιο τροφοδοτείται στο κεντρικό σημείο ελέγχου αερίου του GRP 2. Η ροή αερίου μετράται και μειώνεται σε αυτό. Στην περίπτωση αυτή παρέχεται αέριο υψηλής πίεσης στα καταστήματα Νο. 1 και 2, αέριο μέσης πίεσης στα καταστήματα Νο. 3 και 4 και στο λεβητοστάσιο και αέριο χαμηλής πίεσης στην καντίνα (μέσω της GRU). Με μεγαλύτερο αριθμό συνεργείων και τη σημαντική απόσταση τους από τον κεντρικό υδραυλικό σταθμό ρωγμών, το ντουλάπι GRU 7 μπορεί να τοποθετηθεί στα συνεργεία, διασφαλίζοντας τη σταθερότητα της πίεσης αερίου μπροστά από τους καυστήρες των μονάδων. Σε υψηλή κατανάλωση αερίου στα καταστήματα, μπορούν να εγκατασταθούν μονάδες μέτρησης κατανάλωσης αερίου για τον έλεγχο της ορθολογικής και οικονομικής καύσης αερίου.

Για την επιλογή μέρους του κύριου αερίου και τη μεταφορά του μέσω των αγωγών εξόδου του φυσικού αερίου υπό την απαραίτητη πίεση στους ενδιάμεσους καταναλωτές, κατασκευάζονται σταθμοί διανομής αερίου (GDS). Στο GDS. Η μάζα των σωληνώσεων και των εξαρτημάτων για GDS με χωρητικότητα 250-500 χιλιάδες m ανά ώρα φτάνει περίπου τους 20-40 τόνους.
