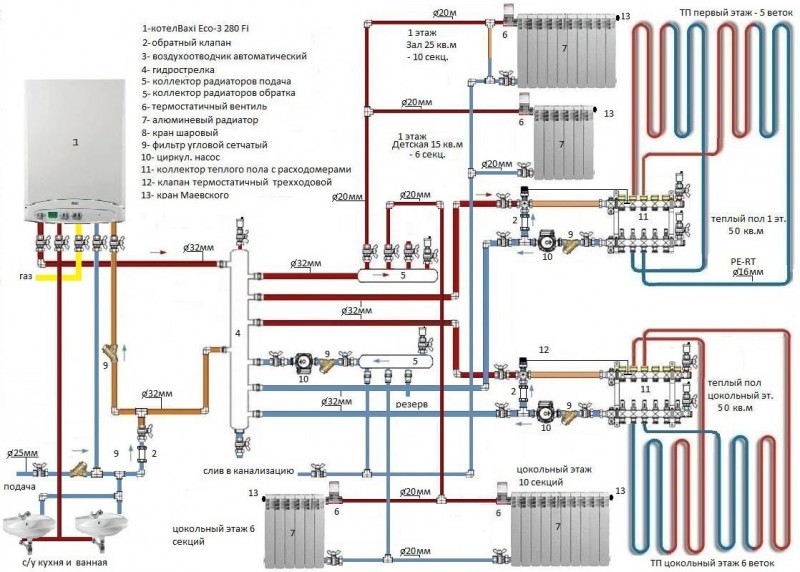

Σχέδιο σωληνώσεων για επιτοίχιο λέβητα αερίου διπλού κυκλώματος

Κατά προσέγγιση κόστος εργασίας

Οι εργασίες για τη σύνδεση οποιουδήποτε θερμοσίφωνα με λέβητα αερίου θα πρέπει να ανατεθούν σε επαγγελματίες.
Το κόστος των υπηρεσιών τους θα εξαρτηθεί από τις απαιτούμενες ενέργειες. Για παράδειγμα, ο σχεδιασμός ενός λεβητοστασίου κοστίζει από 300 ρούβλια, για την εγκατάσταση ενός λέβητα πρέπει να πληρώσετε από 3.000 ρούβλια και για την εγκατάσταση μιας ομάδας άντλησης - τουλάχιστον 3.300 ρούβλια.

Γεια σου, αναγνώστη ή αναγνώστη μου! Αφιερώνω αυτήν την ανάρτηση σε μια ενδιαφέρουσα ερώτηση που μου κάνουν περιοδικά διαφορετικοί άνθρωποι. Αυτή η ερώτηση ακούγεται ως εξής: «Άκουσα ότι μπορείτε να συνδέσετε έναν θερμοσίφωνα αποθήκευσης σε ένα λέβητα διπλού κυκλώματος και να μην αγοράσετε λέβητα έμμεσης θέρμανσης. Είναι αλήθεια?" Θα πω αμέσως ότι υπάρχει ένα τέτοιο σχέδιο. Ας καταλάβουμε μαζί γιατί είναι απαραίτητο όλο αυτό.

Συνήθη λάθη κατά το δέσιμο ενός λέβητα αερίου

Ένας μεγάλος λέβητας θερμαίνει το νερό πιο γρήγορα, πράγμα που σημαίνει ότι καταναλώνει περισσότερα καύσιμα. Αυτό αξίζει επίσης να έχετε κατά νου κατά την αγορά και τη σύνδεση εξοπλισμού αερίου.

Δώστε ιδιαίτερη προσοχή στον έλεγχο του επιπέδου πίεσης στο δοχείο διαστολής. Ένα εσφαλμένα επιλεγμένο μέγεθος δεξαμενής μπορεί επίσης να επηρεάσει αρνητικά τη λειτουργία ολόκληρου του συστήματος στο σύνολό του.

Το σχέδιο σωληνώσεων για λέβητα διπλού κυκλώματος δεν είναι εύκολη υπόθεση. Η καλύτερη λύση θα ήταν να επικοινωνήσετε με μια εξειδικευμένη υπηρεσία αερίου, οι υπάλληλοι της οποίας θα συνδέσουν γρήγορα τη μονάδα στο σύστημα παροχής αερίου.

Όλο και περισσότεροι ιδιοκτήτες όχι μόνο ιδιωτικών κατοικιών, αλλά και διαμερισμάτων της πόλης, μη θέλοντας να εξαρτώνται από κοινόχρηστες κατασκευές, εγκαθιστούν αυτόνομα συστήματα θέρμανσης στα σπίτια τους, η «καρδιά» των οποίων είναι ένας λέβητας - μια γεννήτρια θερμότητας. Αλλά από μόνο του, δεν μπορεί να λειτουργήσει. Το σχέδιο σωληνώσεων του λέβητα θέρμανσης είναι ένα σύνολο από όλες τις βοηθητικές συσκευές και σωλήνες που συνδέονται σύμφωνα με ένα συγκεκριμένο σχέδιο και αντιπροσωπεύουν ένα ενιαίο κύκλωμα.

Γιατί είναι απαραίτητο

• Εξασφάλιση της κυκλοφορίας του υγρού μέσω του συστήματος και της μεταφοράς θερμικής ενέργειας στους χώρους στους οποίους είναι εγκατεστημένες συσκευές θέρμανσης - καλοριφέρ.
• Προστασία του λέβητα από υπερθέρμανση, καθώς και προστασία του σπιτιού από τη διείσδυση φυσικών αερίων ή μονοξειδίου του άνθρακα σε αυτόν σε περίπτωση έκτακτης ανάγκης. Για παράδειγμα, απώλεια φλόγας καυστήρα, διαρροή νερού και παρόμοια.
• Διατήρηση της πίεσης στο σύστημα στο απαιτούμενο επίπεδο (δεξαμενή διαστολής).
• Ένα σωστά τοποθετημένο διάγραμμα σύνδεσης λέβητα αερίου (σωλήνες) του επιτρέπει να λειτουργεί σταθερά στη βέλτιστη λειτουργία, γεγονός που μειώνει σημαντικά την κατανάλωση καυσίμου και εξοικονομεί θέρμανση.

Κύρια στοιχεία του κυκλώματος

• Θερμογεννήτρια - λέβητας.
• Δεξαμενή μεμβράνης (διαστολής) - Expandomat.
• Ρυθμιστής πίεσης.
• Αγωγός.
• Βαλβίδες στάσης (βρύσες, βαλβίδες).
• Χοντρό φίλτρο - "λάσπη".
• Σύνδεση (εξαρτήματα) και συνδετήρες.

Ανάλογα με τον τύπο του επιλεγμένου κυκλώματος θέρμανσης (και του λέβητα), ενδέχεται να υπάρχουν άλλα εξαρτήματα σε αυτό.

Το σχέδιο σωληνώσεων για έναν λέβητα θέρμανσης διπλού κυκλώματος, όπως ένας λέβητας μονού κυκλώματος, εξαρτάται από πολλούς παράγοντες. Αυτές είναι οι δυνατότητες της ίδιας της μονάδας (συμπεριλαμβανομένου του εξοπλισμού της), οι συνθήκες λειτουργίας και τα χαρακτηριστικά του σχεδιασμού του συστήματος. Υπάρχουν όμως και διαφορές, οι οποίες καθορίζονται από την αρχή της κίνησης του ψυκτικού υγρού. Δεδομένου ότι οι ιδιωτικές κατοικίες χρησιμοποιούν λέβητες που παρέχουν τόσο θερμότητα όσο και ζεστό νερό, εξετάστε ένα παράδειγμα κλασικής σωληνώσεων μιας συσκευής διπλού κυκλώματος με εξαναγκασμένη κυκλοφορία του ψυκτικού υγρού.

Κύκλωμα θέρμανσης

Το νερό, που θερμαίνεται στον εναλλάκτη θερμότητας στην επιθυμητή θερμοκρασία, «φεύγει» από την έξοδο του λέβητα μέσω σωλήνων στα καλοριφέρ, στα οποία μεταφέρει θερμική ενέργεια. Το ψυχρό υγρό επιστρέφει πίσω στην είσοδο της γεννήτριας θερμότητας. Η κίνησή του ελέγχεται από μια αντλία κυκλοφορίας, η οποία είναι εξοπλισμένη με σχεδόν κάθε μονάδα.

Ένα δοχείο διαστολής τοποθετείται μεταξύ του τελευταίου ψυγείου στην αλυσίδα και του λέβητα για να αντισταθμίσει πιθανές πτώσεις πίεσης. Εδώ υπάρχει επίσης ένας "συλλέκτης λάσπης" που προστατεύει τον εναλλάκτη θερμότητας από μικρά κλάσματα που μπορούν να εισέλθουν στο ψυκτικό από τις μπαταρίες και τους σωλήνες (σωματίδια σκουριάς και εναποθέσεις αλατιού).

Στην περιοχή μεταξύ του λέβητα και του πρώτου καλοριφέρ κατασκευάζεται ένα ένθετο σωλήνα για την παροχή κρύου νερού (τροφοδοσίας). Εάν είναι εξοπλισμένο στην "επιστροφή", τότε αυτό μπορεί να προκαλέσει παραμόρφωση του εναλλάκτη θερμότητας λόγω της διαφοράς θερμοκρασίας μεταξύ αυτού και του υγρού "τροφοδοσίας".

Κύκλωμα ΖΝΧ

Λειτουργεί ακριβώς όπως μια σόμπα υγραερίου. Το κρύο νερό τροφοδοτείται στην είσοδο ΖΝΧ του λέβητα από το σύστημα παροχής νερού και από την έξοδο, το θερμαινόμενο νερό περνά μέσω σωλήνων στα σημεία εισαγωγής νερού.

Το σχέδιο σωληνώσεων για λέβητες τοίχου είναι παρόμοιο.

Υπάρχει επίσης μια σειρά από άλλα είδη.

Βαρύτητα

Δεν διαθέτει αντλία νερού και η κυκλοφορία του υγρού συμβαίνει λόγω της διαφοράς θερμοκρασίας στην είσοδο και την έξοδο του κυκλώματος. Τέτοια συστήματα δεν εξαρτώνται από την παροχή ρεύματος. Δεξαμενή μεμβράνης ανοιχτού τύπου (τοποθετείται στην κορυφή της διαδρομής).

Με δακτυλίους κύριου-δευτεροβάθμιου

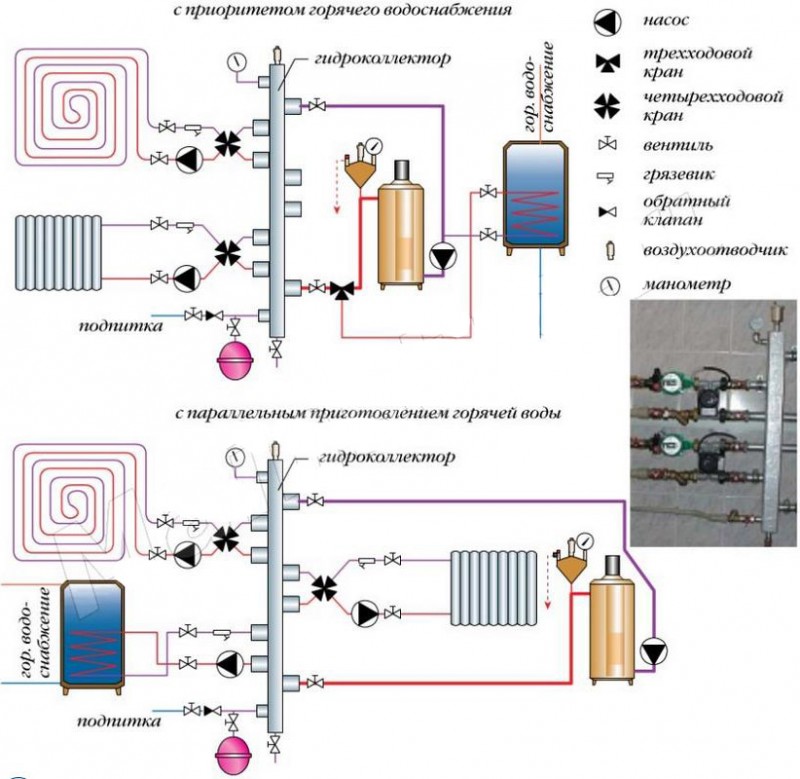

Κατ 'αρχήν, αυτό είναι ένα ανάλογο της ήδη αναφερθείσας χτένας (συλλέκτη). Ένα τέτοιο σχέδιο χρησιμοποιείται εάν είναι απαραίτητο να θερμανθεί μεγάλος αριθμός δωματίων και να συνδεθεί το σύστημα "θερμών πατωμάτων".

Υπάρχουν και άλλα που δεν ισχύουν για ιδιωτικές κατοικίες. Επιπλέον, ενδέχεται να υπάρξουν κάποιες προσθήκες στα αναφερόμενα. Για παράδειγμα, ένα μίξερ με ένα σερβο.

Άρθρα

Σχέδια σωληνώσεων λέβητα τοίχου

Το δέσιμο ενός επιδαπέδιου λέβητα αερίου και άλλων τύπων θερμαντικών σωμάτων μπορεί να απλοποιηθεί χρησιμοποιώντας δακτυλίους κύριου-δευτερεύοντος. Θα υπάρξουν λιγότερες όλων των ειδών οι συσκευές που έχουν σχεδιαστεί για τον έλεγχο της λειτουργίας του συστήματος, εάν φτιάξετε πολλούς δακτυλίους του συστήματος θέρμανσης και εγκαταστήσετε τη δική σας αντλία κυκλοφορίας για καθένα από αυτά. Χάρη σε τέτοια μέτρα, εξασφαλίζεται ομοιόμορφη παροχή θερμού ψυκτικού στον τελικό καταναλωτή.

Το σχέδιο σωληνώσεων για μια συσκευή διπλού κυκλώματος είναι πολύπλοκο. Μια λογική λύση είναι να επικοινωνήσετε με έναν εξειδικευμένο οργανισμό αερίου. Οι υπάλληλοί της θα συνδέσουν γρήγορα τον εξοπλισμό στο σύστημα παροχής αερίου.

Κανόνες για τη σύνδεση μιας μονάδας αερίου

Πριν ξεκινήσετε την αγορά εξοπλισμού, πρέπει να αποκτήσετε τις Τεχνικές Προϋποθέσεις και τις άδειες για τη σύνδεση στον αγωγό αερίου. Η υπηρεσία αερίου καθορίζει εάν η εγκατάσταση ενός λέβητα αερίου είναι καταρχήν δυνατή, καθώς και οι παραμέτρους αερίου στο σημείο σύνδεσης. Περαιτέρω, οι ιδιοκτήτες πραγματοποιούν ένα έργο παροχής θερμότητας με τη συμμετοχή ενός εξειδικευμένου οργανισμού, στον οποίο θα υποδεικνύεται χωρίς αποτυχία το σχέδιο σωληνώσεων. Το έργο αυτό συντονίζεται με την υπηρεσία φυσικού αερίου. Συνήθως χρειάζονται από 2 εβδομάδες έως 3 μήνες, μόνο μετά από αυτό μπορείτε να αγοράσετε εξοπλισμό αερίου.

Βασικοί κανόνες:

1. Πριν ξεκινήσετε τη σωλήνωση ενός λέβητα αερίου για θέρμανση, εγκαθίσταται σε ένα δωμάτιο που πρέπει να έχει ελάχιστες παραμέτρους: επιφάνεια τουλάχιστον 4 m, ύψος 2,5 m και πλάτος πόρτας τουλάχιστον 0,8 m.
2. Το δωμάτιο πρέπει να έχει φυσικό αερισμό και παράθυρα, οι διαστάσεις των οποίων εξαρτώνται από την περιοχή: 0,3 m2 παραθύρου ανά 10 m2.
3. Όλοι οι αγωγοί αερίου πρέπει να είναι κατασκευασμένοι από χάλυβα.
4. Ο σωλήνας καυσαερίων πρέπει να έχει διάμετρο, ανάλογα με την ισχύ του λέβητα: 30 kW - 13 cm, 40 kW - 17 cm, αλλά δεν πρέπει να είναι μικρότερη από την έξοδο καυσαερίων από το λέβητα.
5. Το εξωτερικό μέρος της καμινάδας πρέπει να είναι τουλάχιστον 50 cm υψηλότερο από την οροφή.
6. Στο λεβητοστάσιο, τοποθετείται ένας αισθητήρας αερίου και μια βαλβίδα διακοπής αερίου.
7. Ο εξοπλισμός του λέβητα πρέπει να είναι σωστά γειωμένος.
8. Το σύστημα τροφοδοσίας είναι εξοπλισμένο με προστασία ρεύματος και θερμομόνωση.
9. Η σωλήνωση των στοιχείων του κυκλώματος εργασίας πραγματοποιείται με αγωγούς, οι οποίοι μπορούν να κατασκευαστούν από γαλβανισμένο χάλυβα, χυτοσίδηρο, χαλκό και πλαστικό.
10. Τα τμήματα σωλήνων στην έξοδο του λέβητα είναι κατασκευασμένα μόνο από μέταλλο, με μήκος τουλάχιστον 1,0 m.

Πρόσφατα, οι σωλήνες από μεταλλικό πλαστικό με εξαρτήματα πρέσας και σωλήνες πολυπροπυλενίου με ενίσχυση αλουμινίου έχουν κερδίσει τη μεγαλύτερη δημοτικότητα. Το πλεονέκτημά τους είναι αναμφισβήτητο, τόσο από άποψη αξιόπιστης γρήγορης συναρμολόγησης όσο και από άποψη κόστους, επιπλέον, ένας τέτοιος αγωγός μπορεί να αντέξει πιέσεις έως 25 bar και θερμοκρασίες περιβάλλοντος έως 95 C. Ωστόσο, οι επιλογές έχουν επίσης μειονεκτήματα που πρέπει να ληφθούν υπόψη υπόψη κατά την έναρξη της εγκατάστασης. Τα εξαρτήματα πρέσας είναι πολύ ευαίσθητα στην ποιότητα συναρμολόγησης, διαρροή νερού μπορεί να συμβεί στην παραμικρή κακή ευθυγράμμιση και το πολυπροπυλένιο έχει υψηλό συντελεστή επιμήκυνσης σε θερμοκρασίες άνω των 50 C.

Χαρακτηριστικά σύνδεσης λεβήτων αερίου με πολυπροπυλένιο:

1. Εκτελούνται κυκλώματα θέρμανσης και ζεστού νερού: με σωλήνες PN 25 (2,5 atm, 95 C) και PN 20 (2,0 atm, 80 C).
2. Η σύνδεση των σωλήνων και των εξαρτημάτων πραγματοποιείται με συγκόλληση ψυχρής ή θερμής· συνδέσεις με σπείρωμα χρησιμοποιούνται για τη σύνδεση σε μεταλλικά τμήματα.
3. Για να αποφευχθεί η καταστροφή των σωλήνων πολυπροπυλενίου, τοποθετούνται βρόχοι αντιστάθμισης.
4. Οι πολυστρωματικοί σωλήνες έχουν εσωτερική ενίσχυση για αντιστάθμιση. Το αλουμινόχαρτο μειώνει την επιμήκυνση κατά 2 φορές και το fiberglass κατά 5 φορές.
5. Πριν από τη συγκόλληση, το φύλλο αφαιρείται από τους ενισχυμένους αγωγούς.

Πώς είναι οι σωληνώσεις του λέβητα αερίου

Σχέδια σύνδεσης θερμοσίφωνα σε λέβητα αερίου.

Τώρα ας προχωρήσουμε στην εξέταση του διαγράμματος σύνδεσης του θερμοσίφωνα στο κύκλωμα ΖΝΧ του λέβητα. Ας δούμε λοιπόν την παρακάτω εικόνα:

Από το σχήμα φαίνεται ότι ο θερμοσίφωνας αποθήκευσης συνδέεται χωριστά με τον λέβητα και με τους καταναλωτές. Ο διαχωρισμός γίνεται με δύο βαλβίδες 3 κατευθύνσεων με σερβοκινητήρες. Η ενεργοποίηση των σερβομηχανισμών και η ενεργοποίηση της αντλίας κυκλοφορίας πραγματοποιείται από μια συγκεκριμένη συσκευή που ονομάζεται "κύκλωμα διαχείρισης ισχύος". Αυτή η συσκευή είναι συνδεδεμένη με τον θερμοστάτη του θερμοσίφωνα. Δεν υπάρχουν τυπικές λύσεις εδώ και αυτή η συσκευή θα πρέπει να εφευρεθεί από την αρχή.

Για σύγκριση, θα σας δώσω ένα άλλο διάγραμμα από το τεχνικό έγγραφο:

Δεν υπάρχουν βαλβίδες τριών κατευθύνσεων σε αυτό το κύκλωμα και κανένα κύκλωμα διαχείρισης ισχύος. Η αντλία κυκλοφορίας τροφοδοτείται απευθείας μέσω του θερμοστάτη του θερμοσίφωνα. Αυτό γίνεται σύμφωνα με το ακόλουθο σχήμα:

Το επάνω διάγραμμα έχει ένα σημαντικό χαρακτηριστικό - ο θερμοσίφωνας εκεί έχει τρεις σωλήνες σύνδεσης. Αυτή είναι μια μη τυποποιημένη επιλογή για ηλεκτρικούς θερμοσίφωνες, αλλά οι λέβητες έμμεσης θέρμανσης έχουν είσοδο και έξοδο ανακυκλοφορίας, μέσω της οποίας είναι πολύ πιθανό να οργανωθεί ένα παρόμοιο σχέδιο σύνδεσης. Λοιπόν, για τους συνηθισμένους ηλεκτρικούς θερμοσίφωνες, θα πρέπει και πάλι να εφεύρετε κάτι. Μερικές φορές, ένα τέτοιο «συλλογικό αγρόκτημα» απαιτεί πολύ χρόνο, κόπο και χρήμα.

Τώρα ας δούμε πώς κυκλοφορεί το νερό στο πάνω διάγραμμα. Για να γίνει αυτό, θα δώσω άλλες δύο φωτογραφίες:

Τα βέλη στις επάνω εικόνες υποδεικνύουν την κατεύθυνση της κυκλοφορίας του νερού σε κάθε τρόπο λειτουργίας. Σε αυτό το σχήμα, η θέρμανση και η πρόσληψη νερού μπορούν να πραγματοποιηθούν ταυτόχρονα.

Επιλογές σχήματος ιμάντων

Η κλασική εκδοχή της σωλήνωσης ενός λέβητα αερίου είναι όταν το ψυκτικό υγρό ανεβαίνει κατά μήκος της παροχής, εισέρχεται στους ανυψωτήρες και περαιτέρω στα θερμαντικά σώματα. Ο βαθμός θέρμανσης του χώρου εξαρτάται από τον αριθμό των εγκατεστημένων καλοριφέρ εξοπλισμένων με τσοκ και βραχυκυκλωτήρες. Η επιστροφή του κρύου ψυκτικού στον λέβητα πραγματοποιείται κατά μήκος της κάτω γραμμής επιστροφής.

Τα πιο κοινά σχήματα ιμάντων επί του παρόντος είναι:

• Σύστημα βαρύτητας;
• αναγκάζεται με αντλία κυκλοφορίας?
• μονοκύκλωμα?
• διπλό κύκλωμα?
• θέση τοίχου του λέβητα.
• εγκατάσταση της μονάδας σε εξωτερικό χώρο.

Ιμάντες σε συστήματα βαρύτητας

Το σχέδιο βαρυτικής θέρμανσης επιτρέπεται για την υλοποίηση της παροχής θερμότητας για αντικείμενα με εμβαδόν όχι μεγαλύτερη από 100 m2 και πρέπει να εκτελείται ακριβώς με το έργο. Εάν υπάρχουν σφάλματα στην επιλογή των σωλήνων ή δεν διατηρούνται οι κλίσεις, το σύστημα δεν θα λειτουργήσει.

Η αρχή λειτουργίας του συστήματος βασίζεται στη διαφορά στο ειδικό βάρος του ζεστού και κρύου νερού. Το ζεστό ανεβαίνει στα καλοριφέρ, όπου εκπέμπει θερμότητα στον περιβάλλοντα αέρα, μετά το ψυχρό κρύο ψυκτικό κατεβαίνει και εισέρχεται στον λέβητα θέρμανσης μέσω της γραμμής επιστροφής. Η κύρια προϋπόθεση για τις σωληνώσεις είναι να εξασφαλίζονται κλίσεις σωλήνων τουλάχιστον 3 μοιρών.

Οφέλη του προγράμματος:

• Απλότητα σχεδιασμού.
• διαθεσιμότητα εγκατάστασης·
• αθόρυβη λειτουργία του λέβητα.
• μεγάλη διάρκεια ζωής.

Ως μειονεκτήματα, οι χρήστες σημειώνουν:

• Μεγάλη περίοδος θέρμανσης.
• η αδυναμία ακριβούς ρύθμισης της θερμοκρασίας μέσα στον αέρα του δωματίου.
• τραχιά εμφάνιση της εγκατάστασης σωλήνων με κλίσεις που παρεμβαίνουν στο εσωτερικό των χώρων.

Συστήματα δεσίματος με αντλία κυκλοφορίας

Οι αντλίες κυκλοφορίας περιλαμβάνονται στο κύκλωμα σε ένα σύστημα με υψηλή αντίσταση όταν δεν μπορούν να ξεπεραστούν με τη χρήση φυσικής κυκλοφορίας ή σε λέβητες διπλού κυκλώματος, όπου το ψυκτικό εισέρχεται εναλλάξ στο κύκλωμα θέρμανσης ή ζεστού νερού. Η αντλία αυξάνει τον ρυθμό κυκλοφορίας του μέσου μέσω του συστήματος λέβητα, σε σχέση με το οποίο η απόδοση του συστήματος παροχής θερμότητας αυξάνεται κατά 30%. Επιπλέον, το θετικό είναι ότι ένα τέτοιο σύστημα είναι ευκολότερο να αυτοματοποιηθεί και να ρυθμίσει με ακρίβεια το θερμικό καθεστώς στις εγκαταστάσεις.

Η εγκατάσταση της αντλίας στον σωλήνα δικτύου πραγματοποιείται με τη χρήση παξιμαδιών σύνδεσης, τις περισσότερες φορές περιλαμβάνονται στον λέβητα, αλλά μπορούν επίσης να αγοραστούν στο δίκτυο διανομής. Κατά την εγκατάσταση της μονάδας για την άντληση νερού δικτύου, δεν πρέπει να υποβάλλεται σε δυνάμεις όταν σφίγγετε τα παξιμάδια. Ένα φίλτρο είναι εγκατεστημένο στην είσοδο της αντλίας για να προστατεύει την πτερωτή της μονάδας από ακαθαρσίες και εναποθέσεις. Η αντλία αποκόπτεται από τον κύριο εξοπλισμό με σφαιρικές βαλβίδες για επισκευή και συντήρηση.

Σχέδια ιμάντων

Οι σωληνώσεις του λέβητα θέρμανσης αερίου φτιάχνονται μόνοι σας συνήθως εκτελούνται σύμφωνα με την κλασική μέθοδο. Δηλαδή, στην αρχή το νερό αρχίζει να κινείται προς τα πάνω μέσω του αγωγού παροχής. Περαιτέρω, το ψυκτικό εισέρχεται στους ανυψωτήρες, όπου εγκαθίστανται ειδικές συσκευές που δεν ανοίγουν εντελώς τον ανυψωτήρα.

Το επίπεδο θερμότητας ρυθμίζεται από καλοριφέρ, τα οποία ενσωματώνουν τσοκ και βραχυκυκλωτήρες. Βεβαιωθείτε ότι έχετε εγκαταστήσει μια βαλβίδα διακοπής στη δεύτερη γραμμή τροφοδοσίας και τοποθετήστε έναν αεραγωγό στο επάνω μέρος του κυκλώματος του δοχείου διαστολής. Το ψυκτικό υγρό επιστρέφει ήδη κατά μήκος του κατώτερου επιπέδου της παροχής.

Για να εκτελέσετε μόνοι σας τη σωλήνωση ενός λέβητα διπλού κυκλώματος, πρέπει να προετοιμάσετε ορισμένες συσκευές που θα χρειαστούν κατά τη διάρκεια της εργασίας:

• Θερμική κεφαλή ή βαλβίδα για διανομή.
• αντλία για εσωτερική κυκλοφορία.
• βρύσες: αποστράγγιση και μπάλα.
• δοχείο διαστολής?
• εξισορροπητικός γερανός?
• Ενσωματωμένο φίλτρο?
• συνδετήρες?
• βαλβίδες: έλεγχος και αέρας.
• μπλουζάκι και γωνίες.

Συνήθως αυτή η μέθοδος χρησιμοποιείται σε απλά συστήματα θέρμανσης μικρών διαμερισμάτων και κατοικιών.

Η ιδιαιτερότητα τέτοιων μονάδων θέρμανσης είναι ότι ο έλεγχος είναι αυτόματος. Για μεμονωμένα δωμάτια, μπορείτε να επιλέξετε ένα ατομικό καθεστώς θερμοκρασίας, οι αισθητήρες του συστήματος ελέγχουν πλήρως αυτή τη διαδικασία.

Ωστόσο, ένα τέτοιο σχέδιο ιμάντων έχει και τις αρνητικές του πλευρές, δηλαδή:

• υψηλό κόστος των εξαρτημάτων?
• ένα περίπλοκο σχέδιο ταινιών που είναι πέρα ​​από τη δύναμη ενός απλού ανθρώπου - ενός μη επαγγελματία.
• υψηλό κόστος υπηρεσιών?
• συνεχής εξισορρόπηση εξαρτημάτων.

Εάν το σπίτι σας έχει ένα πολύ περίπλοκο σύστημα θέρμανσης, για παράδειγμα, υπάρχει ένα "ζεστό δάπεδο" και καλοριφέρ, τότε υπάρχει κάποιο είδος ασυνέπειας στην κίνηση του ψυκτικού. Επομένως, η υδραυλική αποσύνδεση περιλαμβάνεται αναγκαστικά στο σχέδιο σωληνώσεων. Σχηματίζει πολλά κυκλώματα κίνησης νερού - γενικό και λέβητα.

Για την αδιαβροχοποίηση των κυκλωμάτων μεταξύ τους, χρησιμοποιείται ένας πρόσθετος εναλλάκτης θερμότητας. Αυτό είναι απαραίτητο εάν συνδυάζετε κλειστά και ανοιχτά συστήματα.Τέτοιες εγκαταστάσεις χωριστού τύπου πρέπει να διαθέτουν τη δική τους αντλία κυκλοφορίας, βαλβίδες τροφοδοσίας και αποστράγγισης και σύστημα ασφαλείας.
