Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Μοντέλα φούρνων

Vologda

  1. Η αρχή της λειτουργίας θυμίζει μια γεννήτρια αερίου, μια τέτοια σόμπα για θερμοκήπιο μακράς καύσης είναι οικονομικά αποδοτική στη λειτουργία και έχει υψηλή μεταφορά θερμότητας.
  2. Αρκεί να στρώνετε καυσόξυλα δύο ή τρεις φορές την ημέρα. Εξαρτάται από τον όγκο του κλιβάνου και το συνολικό μέγεθος της συσκευής.

Χάρη σε αυτό, ο εξοπλισμός έχει λάβει ένα μεγάλο πλεονέκτημα, καθώς δεν χρειάζεται να βρίσκεστε συνεχώς κοντά στην εστία και να παρακολουθείτε την καύση. Αποδοτικότητα "Vologda" - περίπου 80%.

Το ψυκτικό εισέρχεται από πίσω μέσω ειδικά τοποθετημένων εύκαμπτων σωλήνων που συνδέουν τη συσκευή με τη δεξαμενή νερού. Μέχρι τους 60 βαθμούς από το μηδέν, το υγρό θερμαίνεται σε 40 λεπτά.

Υπάρχουν μοντέλα που μπορούν ταυτόχρονα να θερμάνουν ένα θερμοκήπιο και ένα κτίριο κατοικιών, στα οποία η θερμότητα θα διανέμεται μέσω καλοριφέρ θέρμανσης νερού. Η οδηγία που συνοδεύει το μοντέλο περιγράφει αυτή τη διαδικασία λεπτομερώς.

Ενα θετικό

Θα πρέπει να σημειωθεί η εύκολη διαδικασία μετάβασης από την κατάσταση παραγωγής αερίου στην κανονική λειτουργία του θερμαντήρα. Επομένως, ο εξοπλισμός μπορεί να χρησιμοποιηθεί και για λουτρά.

Μείον

Απαιτείται περιοδική βροχή.

Buleryan

Για θερμοκήπια και θερμοκήπια χρησιμοποιείται αρκετά σπάνια. Ο φούρνος τύπου convection, μπορεί να διατηρήσει την επιθυμητή θερμοκρασία για μεγάλο χρονικό διάστημα.

Εργασίες σε συμβατικά καυσόξυλα και προϊόντα επεξεργασίας ξύλου. Φυσικά, η τιμή μιας τέτοιας συσκευής είναι υψηλότερη από τη συνηθισμένη "σόμπα με κοιλιά".

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

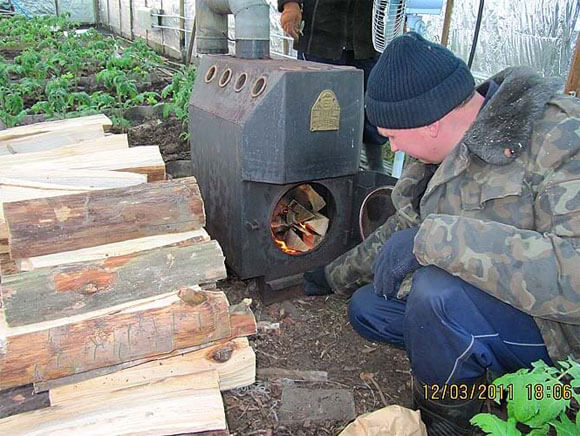

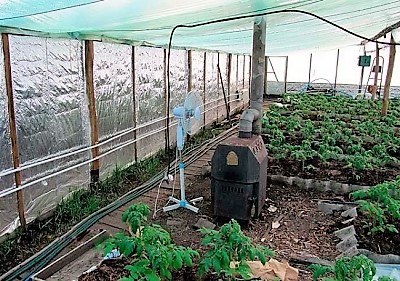

"Bulleryan" στο θερμοκήπιο

Μειονεκτήματα

  1. Δεν έχει εγκατασταθεί ο ελεγκτής θερμοκρασίας.
  2. Δεν είναι πολύ εύκολο στην εγκατάσταση.
  3. Συχνά είναι απαραίτητο να παρακολουθείτε την εστία.

Στην εμφάνιση θυμίζει οριζόντια κάννη, με σωλήνες εξάτμισης που βρίσκονται πάνω και κάτω. Το μικρότερο μοντέλο μπορεί να περάσει μέσα του έως και 5 m3 αέρα ανά λεπτό, αλλά η θήκη, καλυμμένη με ειδική βαφή, δεν θερμαίνεται.

Σλομποζάνκα

Ο σχεδιασμός είναι κατάλληλος για ένα μικρό δωμάτιο. Μπορεί να γίνει με τα χέρια σας χωρίς τη συμμετοχή βοηθών.

Προ

  1. Πάρτε έναν σωλήνα με παχύ τοίχωμα, κάντε διαμήκεις αυλακώσεις σε αυτό με ένα "μύλο" ή "αυτογενές". Αυτή θα είναι μια ειδική συσκευή για αδιάλειπτη παροχή αέρα και ενεργοποίηση της καύσης καυσίμου.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Αγωγός αέρα από σωλήνα 100 mm

  1. Τοποθετήστε μια μεταλλική ακίδα από χάλυβα 5 mm από το κάτω μέρος της συσκευής, η οποία θα λειτουργεί ως πύλη και θα είναι δυνατή η ρύθμιση της παροχής οξυγόνου στον κλίβανο.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Συσκευή ελέγχου αέρα κλιβάνου

  1. Φτιάξτε μια καμινάδα στο πάνω μέρος του κλιβάνου από ένα κομμάτι σωλήνα διαμέτρου 100 mm για να αφαιρέσετε τα προϊόντα καύσης.
  2. Πάρτε έναν μεταλλικό κύλινδρο με παχύ τοίχωμα με διάμετρο 250 mm.
  3. Κόψτε μια οπή 100 mm στο κέντρο του φύλλου με παχύ τοίχωμα χάλυβα και συγκολλήστε το στον σωλήνα του μελλοντικού αεραγωγού.
  4. Φτιάξτε έναν δίσκο απαγωγής θερμότητας από ένα φύλλο μετάλλου πάχους 10 mm, το οποίο θα τοποθετηθεί στο εσωτερικό της συσκευής.

Φτιάξτε ένα φούρνο μόνοι σας

Η επιλογή του έργου της μελλοντικής συσκευής εξαρτάται κυρίως από τις υπάρχουσες συνθήκες και τις επιθυμητές λειτουργίες. Εάν απαιτείται θέρμανση σε ένα μικρό θερμοκήπιο, η συσκευή θα λειτουργεί μόνο περιοδικά, για παράδειγμα, για να εξασφαλιστεί η πρώιμη σπορά των σπόρων την άνοιξη, θα κάνει μια μικρή σόμπα με απλό σχεδιασμό.

Με τη συνεχή χρήση θέρμανσης, για θέρμανση μεγάλων χώρων, σημαντική κατανάλωση καυσίμου, οι οικονομικοί σχεδιασμοί που βασίζονται στην πυρόλυση θα είναι η καταλληλότερη επιλογή. Η συμπαγής και η ευκολία εγκατάστασης είναι σημαντικές - μια μικρή συσκευή από χάλυβα είναι ευκολότερο να εγκατασταθεί και να τεθεί σε λειτουργία, μια δομή από τούβλα, λόγω της μαζικότητάς της, θα απαιτήσει την τοποθέτηση των θεμελίων και οι εργασίες κατασκευής θα είναι πιο χρονοβόρες και χρονοβόρες.

Επιλογή καυσίμου και προετοιμασία υλικού

Πριν αγοράσετε ή φτιάξετε μια σόμπα για ένα θερμοκήπιο μακράς καύσης με τα χέρια σας, πρέπει να αποφασίσετε ποιο είδος καυσίμου θα χρησιμοποιήσετε για ανάφλεξη.Τα πιο ακριβά στη συντήρηση είναι τα ηλεκτρικά μοντέλα και τα μοντέλα αερίου, καθώς οι πόροι για αυτά δεν δαπανώνται οικονομικά και είναι ακριβοί.

Η θέρμανση, μια σόμπα και ένα θερμοκήπιο με το οποίο θα θερμανθούν οικονομικά, ορθολογικά, πλήρως, μπορούν να πραγματοποιηθούν χρησιμοποιώντας τα ακόλουθα υλικά:

Το παραδοσιακό καύσιμο που χρησιμοποιείται στις περισσότερες περιπτώσεις.

Τα καυσόξυλα πρέπει να έχουν στεγνώσει καλά πριν χρησιμοποιηθούν, να έχουν το ίδιο μέγεθος, να μην είναι πολύ μεγάλα ή, αντίθετα, μικρά.

Επεξεργασμένα προϊόντα ή πριονίδι, ρινίσματα, είναι βέβαιο ότι θα βρείτε σε μεγάλες ποσότητες σχεδόν σε κάθε σπίτι.

Αυτό το είδος καυσίμου είναι ιδιαίτερα ωφέλιμο για όσους κάνουν επισκευές, ασχολούνται με τις κατασκευές και κόβουν ξύλο.

Ένα πιο ακριβό είδος καυσίμου, αλλά θα κοστίσει πολύ λιγότερο από τη συγκομιδή ή την αγορά καυσόξυλων.

Η τύρφη καίγεται καλά και οικονομικά σε φούρνους, παρέχει την απαραίτητη θερμοκρασία, το επίπεδο θερμότητας.

Τα καύσιμα μπορούν να πωληθούν τόσο χύμα και με μικρότερο κόστος, όσο και συμπιεσμένα στοιχεία, με τη μορφή νομισμάτων, λουκάνικων. Η δεύτερη επιλογή είναι πιο βολική στη χρήση, είναι τμηματοποιημένη και οικονομική.

Ο φλοιός, το άχυρο και άλλα καύσιμα είναι επεξεργασμένα προϊόντα και επομένως έχουν χαμηλό κόστος.

Μερικοί χαρίζουν αυτά τα πρακτικά υλικά σχεδόν καθόλου ή δωρεάν.

Ο φλοιός μπορεί να αγοραστεί φθηνά σε ειδικές επιχειρήσεις που πωλούν ξηρούς καρπούς με κέλυφος, σπόρους κ.λπ.

Είναι σημαντικό να επιλέξετε τον σωστό τύπο μονάδας θέρμανσης, ο οποίος εξαρτάται από τον προϋπολογισμό σας. Τα πιο ακριβά και δύσκολα στην εκτέλεση είναι οι Buleryan και Butakova, είναι φυσικά πολύ καλές από άποψη θέρμανσης, αλλά θα αποδώσουν μόνο εάν εγκατασταθούν στο σπίτι

Μπορείτε να συναρμολογήσετε ένα φούρνο μεταφοράς ή αερίου με τα χέρια σας σύμφωνα με τα σχέδια που αφήνουν οι επαγγελματίες κατασκευαστές εστιών και οι ερασιτέχνες στις σχετικές τοποθεσίες και φόρουμ. Ωστόσο, η καλύτερη, καλύτερη επιλογή θα ήταν να παραγγείλετε ένα μεμονωμένο έργο από έναν σχεδιαστή, έναν κατασκευαστή σόμπας.

Για πιο αποτελεσματική και ορθολογική θέρμανση, είναι καλύτερο να φτιάξετε ή να αγοράσετε για ένα θερμοκήπιο όχι φούρνο από τούβλα, αλλά μεταλλικό, θερμαίνεται πιο γρήγορα, συσσωρεύει καλά τη θερμική ενέργεια και την κατανέμει ομοιόμορφα σε όλο το θερμοκήπιο.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Στο πρώτο στάδιο της εργασίας για την κατασκευή της μονάδας θέρμανσης, είναι απαραίτητο να συναρμολογήσετε το κύριο μέρος της - το σώμα, αυτό μπορεί να γίνει χρησιμοποιώντας μία από τις ακόλουθες επιλογές:

  • Ένα σώμα που έχει κυλινδρικό σχήμα είναι συγκολλημένο από φύλλο χάλυβα.
  • Ως βάση, χρησιμοποιούνται συχνά άδειοι κύλινδροι αερίου προπανίου, οι οποίοι κόβουν τον καρπό του απαιτούμενου σχήματος και μεγέθους.
  • Από σωλήνα με πολύ μεγάλη διάμετρο?
  • Η κλασική επιλογή είναι να συναρμολογήσετε το πλαίσιο μιας σόμπας θερμοκηπίου από ένα μεταλλικό βαρέλι που δεν έχει ρωγμές και είναι πλήρως σφραγισμένο. Εάν ληφθεί ως βάση ένα μεγάλο βαρέλι, ως προσθήκη σε αυτό για την κατασκευή της βάσης, θα χρειαστεί να αγοράσετε και να προετοιμάσετε έναν σωλήνα μεσαίου μήκους, ο οποίος είναι απαραίτητος για την κατασκευή μιας καμινάδας. Για τη στερέωση και τη στερέωση του κουτιού, είναι απαραίτητο να αποκτήσετε μια χαλύβδινη γωνία, εξαρτήματα, λωρίδα ή κανάλι.

Λέβητες θέρμανσης με βάση τη σόμπα

Για να θερμάνετε ένα σπίτι πολλών δωματίων, θα χρειαστείτε ένα κύκλωμα θέρμανσης νερού ροής με λέβητα στερεών καυσίμων μακράς καύσης. Ένα τέτοιο σύστημα μπορεί να ρυθμιστεί με δύο τρόπους. Ως βάση λαμβάνεται η αρχή που ορίζεται στη σόμπα με κοιλιά.

Η πρώτη μέθοδος ή ο λέβητας αριθμός 1

Η φυσική δίνη αντικαθίσταται από εξαναγκασμένο αέρα και η πυρόλυση χωρίζεται σε δύο στάδια στο διάστημα: τον θάλαμο πυρόλυσης, το ακροφύσιο (στόμιο), το οποίο σχηματίζει τη ροή των αερίων πυρόλυσης και τον θάλαμο καύσης. Το ακροφύσιο είναι κατασκευασμένο έτσι ώστε να μην υπάρχουν παρασιτικοί αναταράξεις πίσω από τη μάζα του καυσίμου. Για τον πλήρη έλεγχο της διαδικασίας απαιτείται μέσω εμφύσησης.

Χαρακτηριστικά των λεβήτων πυρόλυσης εφάπαξ και αποθήκευσης θερμότητας:

  • Η θερμοκρασία στο θάλαμο καύσης είναι μια παράμετρος απαραίτητη για τον έλεγχο της διαδικασίας.
  • Η βελτιστοποίηση απαγωγής θερμότητας είναι ευθέως ανάλογη με την ένταση ενίσχυσης.
  • Η μη ευαισθησία του συστήματος στη θερμοκρασία των τοιχωμάτων του θαλάμου καύσης, έτσι ώστε ο θερμοσίφωνας να μπορεί να κατασκευαστεί με τεχνικά βολικό τρόπο.
  • Επιπρόσθετη φόρτωση είναι δυνατή σε οποιοδήποτε στάδιο και σε οποιαδήποτε επιτρεπόμενη ποσότητα.

Η απόδοση των λεβήτων εφάπαξ μπορεί να είναι πάνω από 90%. Απαιτούν ρεύμα για να λειτουργήσουν. Κατά την απενεργοποίηση, για την περαιτέρω εκκίνηση του συστήματος, είναι απαραίτητο να αφαιρέσετε τη μάζα που έχει σχηματιστεί με τσουγκράνα και να δημιουργήσετε έναν νέο σελιδοδείκτη στον κλίβανο.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Η δεύτερη μέθοδος ή ο λέβητας αριθμός 2

Ένας λέβητας πυρόλυσης με θερμοσίφωνα, που δεν απαιτεί ηλεκτρισμό και αυτοματισμό, λειτουργεί με βάση την αρχή της εξουδετέρωσης δύο νόμων τετραγωνικού κύβου. Αυτό αναφέρεται στην τοποθέτηση καυσίμου και την επένδυση τούβλων από πυρίμαχο. Ο αλγόριθμος του φούρνου από τούβλα:

  1. Στην αρχή, η ένταση της διαδικασίας πυρόλυσης παρέχεται από την εξάχνωση των ελαφρύτερων πτητικών. Η «πρώτη θερμότητα» περνά μέσα από τα κυκλώματα καπνού, απορροφούμενη από την επένδυση.
  2. Στο στατικό στάδιο, η επένδυση χρησιμεύει ως θερμικό ρυθμιστικό: σε περίπτωση υπερβολικής θερμότητας πυρόλυσης, την απορροφά και την απελευθερώνει όταν κρυώσει.
  3. Με την ολοκλήρωση της ενανθράκωσης του καυσίμου, λαμβάνει χώρα σταδιακή μεταφορά θερμότητας από την επένδυση, αποτρέποντας την πτώση της θερμοκρασίας κάτω από το κρίσιμο σημείο.

μέσα ή άνθρακας στον λέβητα με θερμικό ρυθμιστικό παράγεται σταδιακά. Οι έντονες διακυμάνσεις της θερμοκρασίας αντενδείκνυνται για αυτήν. Εάν χρησιμοποιηθεί πολύ αργό καύσιμο, μπορεί να σταματήσει. Εάν υπάρχει πολύ καύσιμο, υπάρχει κίνδυνος ατυχήματος. Εάν δεν καταστέλλεται η πρώτη θερμότητα, η απόδοση δεν θα υπερβαίνει το 76-78%, αφού αποκλείεται η στιγμιαία μεταφορά θερμότητας από την επένδυση προς τα έξω.

Κατασκευαστές φούρνων θερμοκηπίου

Μπορείτε να φτιάξετε μια σόμπα για ένα θερμοκήπιο μόνοι σας ή μπορείτε να την αγοράσετε σε εξειδικευμένα καταστήματα, αποφασίστε μόνοι σας.

Επί του παρόντος, οι κατασκευαστές προσφέρουν πολλές διαφορετικές επιλογές για σόμπες θερμοκηπίου:

  1. Buleryan.
  2. Φούρνος Butakov.
  3. Σλομποζάνκα.
  4. Vologda.

Ας εξετάσουμε αυτά τα μοντέλα λεπτομερώς.

Μπορείτε να ρυθμίσετε τη διαδικασία παροχής αέρα στον θάλαμο καύσης χρησιμοποιώντας έναν αποσβεστήρα. Χάρη σε αυτό, είναι δυνατό να αυξηθεί ή να μειωθεί ο όγκος του παρεχόμενου οξυγόνου, γεγονός που επηρεάζει τον τελικό ρυθμό καύσης.

Buleryan

Οι κάτοικοι σπάνια επιλέγουν τέτοιες σόμπες για τη θέρμανση θερμοκηπίων, αλλά ταυτόχρονα, αυτές οι μονάδες εγγυώνται μακροχρόνια καύση καυσίμου και διατηρούν μια άνετη θερμοκρασία.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Η συσκευή του κλιβάνου Buleryan

Το Buleryan είναι μια συσκευή τύπου μεταφοράς με τη μορφή βαρελιού με εκτεταμένους σωλήνες, το καύσιμο του οποίου είναι καυσόξυλα. Περιέχει επίσης:

  • πόρτα για φόρτωση καυσόξυλων.
  • αποσβεστήρα καπνού?
  • ρυθμιστής πρόσφυσης.

Εξωτερικά, η σόμπα Buleryan μοιάζει με μια κλασική "σόμπα potbelly", αλλά η αρχή λειτουργίας είναι διαφορετική.

Η ανταλλαγή θερμότητας πραγματοποιείται με:

  • θερμική ακτινοβολία?
  • μεταφορά θερμότητας;
  • μεταγωγή.

Στην πραγματικότητα, περιέχει τρεις συσκευές με διαφορετικούς λειτουργικούς σκοπούς:

  • θερμάστρα;
  • ψήνω;
  • γεννήτρια αερίου.

Λειτουργούν ως εξής: σιγοκαίει καυσόξυλα στον θάλαμο, παράγεται και καίγεται αέριο πυρόλυσης, χάρη στο οποίο πραγματοποιείται η διαδικασία μεταφοράς θερμότητας.

Αυτοί οι φούρνοι αναπτύχθηκαν στον Καναδά και η γερμανική εταιρεία Energetec Gmbh έχει δίπλωμα ευρεσιτεχνίας για την παραγωγή τέτοιων συσκευών. Στη Ρωσία, η CJSC Laoterm παράγει την Buleryan με το όνομα Breneran· όσον αφορά τις τεχνικές παραμέτρους, η ρωσική αλλαγή επωνυμίας δεν διαφέρει από την αρχική.

Παρά την ευκολία χρήσης τέτοιου εξοπλισμού, έχει ορισμένα μειονεκτήματα:

  • δεν είναι εξοπλισμένα με ρυθμιστές για τη ρύθμιση της θερμοκρασίας.
  • δεν είναι εύκολο να εγκατασταθεί?
  • η εργασία τους πρέπει να παρακολουθείται συνεχώς.

Η τιμή τους κυμαίνεται από 8.000 έως 25.000 ρούβλια.

https://youtube.com/watch?v=3egYpX2IPns

https://youtube.com/watch?v=3egYpX2IPns

Φούρνος Butakov

Πρόκειται για συμβατικούς φούρνους, που πήραν το όνομά τους προς τιμήν του καθηγητή που τους ανέπτυξε.

Η συσκευή του φούρνου του καθηγητή Μπουτάκοφ

Το σώμα του κλιβάνου είναι παραλληλεπίπεδο, περιέχει σωλήνες αέρα και μια εστία δύο θαλάμων. Επιπλέον, η συσκευή είναι εξοπλισμένη με:

  • τηγάνι τέφρας?
  • αποσβεστήρας;
  • καμινάδα.

Η αρχή λειτουργίας αυτού του τύπου κλιβάνου για θερμοκήπια είναι απολύτως πανομοιότυπη με τον κλίβανο Buleryan.

Η τιμή τέτοιων συσκευών: 10.000 - 35.000 ρούβλια.

Σλομποζάνκα

Το Slobozhanka χαρακτηρίζεται από υψηλή ποιότητα και αποτελεσματικότητα. Αυτός ο τύπος σόμπας ονομάζεται επίσης «σόμπες σούπερ potbelly».

Φούρνος Slobozhanka

Δομή:

  • ο θάλαμος καύσης?
  • κανάλι παροχής και διανομής αέρα·
  • πουκάμισο convection.

Σε αυτόν τον κλίβανο, το σύστημα ανάφλεξης είναι πάνω, αντίστοιχα, τα κούτσουρα φορτώνονται επίσης μέσω της κορυφής, χρησιμοποιείται επιπλέον ένας ειδικός κύλινδρος, ο οποίος ασκεί πίεση στα εύφλεκτα υλικά.

Υπάρχουν τρεις κύριοι τύποι δεδομένων κλιβάνου:

  1. Με σωλήνα σχήματος L για πλευρική παροχή οξυγόνου στο θάλαμο καύσης.
  2. Με παροχή αέρα μέσω του κεντρικού τμήματος με τη βοήθεια οδηγού πιτοειδή.
  3. Με παροχή αέρα από την κάτω πλευρά.

Ανεξάρτητα από το πώς παρέχεται αέρας στον θάλαμο καύσης, η διαδικασία ανταλλαγής θερμότητας θα πραγματοποιηθεί με τη μέγιστη απόδοση.

Μπορείτε να συνδέσετε ένα κύκλωμα νερού στο Slobozhanka και να δημιουργήσετε ένα σύστημα θέρμανσης με καλοριφέρ.

Το Slobozhanka είναι μια κερδοφόρα λύση για τη θέρμανση θερμοκηπίων, καθώς διάφορα υλικά μπορούν να χρησιμεύσουν ως καύσιμο, από καυσόξυλα έως κώνους.

https://youtube.com/watch?v=DHXc7EKmD30

Vologda

Φούρνος Vologda

Αυτό το μοντέλο εστιών μακράς καύσης για θέρμανση θερμοκηπίων έχει μια σειρά από πλεονεκτήματα:

  • υψηλή μεταφορά θερμότητας?
  • υψηλή απόδοση 80 - 90%;
  • είναι απαραίτητο να τοποθετήσετε καυσόξυλα πολλές φορές την ημέρα.
  • χαμηλή τιμή.

Εάν επιλέξετε έναν τέτοιο φούρνο, δεν θα χρειαστεί να παρακολουθείτε τη λειτουργία του όλη την ώρα. Για την τροφοδοσία του φορέα θερμότητας, χρησιμοποιούνται εύκαμπτοι σωλήνες, οι οποίοι συνδέονται στο πίσω μέρος του λέβητα και οδηγούν στη δεξαμενή με το φορέα θερμότητας. Θα χρειαστούν 30-40 λεπτά για να θερμανθεί το νερό σε θερμοκρασία 60 ° C.

Κόστος: 4.000 - 6.000 ρούβλια.

Ο κατασκευαστής της μάρκας Vologda παράγει μοντέλα που μπορούν να χρησιμοποιηθούν ταυτόχρονα για τη θέρμανση θερμοκηπίων και ιδιωτικών σπιτιών, γι 'αυτό θα χρειαστεί να συνδέσετε ένα κύκλωμα νερού και να εγκαταστήσετε καλοριφέρ.

Οι υπέρυθρες θερμάστρες και οι λέβητες θέρμανσης μπορούν επίσης να χρησιμοποιηθούν για τη θέρμανση του θερμοκηπίου.

Bubafonya

Οι σόμπες Potbelly έχουν χαμηλή απόδοση και την ανάγκη για συχνή επαναφόρτωση καυσίμου. Ο τεχνίτης Bubafonya κατέληξε σε ένα σπιτικό σχέδιο που διαφέρει στην αρχή της καύσης καυσίμου.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπαςΣόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Χαρακτηριστικά και συσκευή

Η κύρια διαφορά στον φούρνο Bubafoni είναι η ανώτερη πρόσληψη της μάζας αέρα, η οποία οδήγησε σε τέτοιες θετικές ιδιότητες όπως:

  • μεγαλύτερη καύση καυσίμου.
  • δεν υπάρχει ανάγκη για συχνή φόρτωση του κλιβάνου.
  • καλύτερη διατήρηση της θερμότητας?
  • κερδοφορία, επειδή ένας τέτοιος κλίβανος μπορεί να κατασκευαστεί από αυτοσχέδια υλικά: βαρέλια από σίδηρο ή μέταλλο. ως καύσιμο, μπορείτε να χρησιμοποιήσετε όχι μόνο καυσόξυλα, αλλά και σανίδες, τσιπς, χαρτόνια ή ροκανίδια. Και επίσης ο φούρνος Bubafonya λειτουργεί αυτόνομα, δηλαδή χωρίς τη χρήση ηλεκτρικής ενέργειας.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Υπάρχουν επίσης μειονεκτήματα αυτού του σχεδιασμού:

  • εξωτερικά φαίνεται απαράδεκτο.
  • μέση μεταφορά θερμότητας?
  • σχηματισμός άνθρακα στα τοιχώματα του κλιβάνου.
  • σχηματίζεται συμπύκνωση, η οποία παγώνει το χειμώνα και φράζει τον κύριο σωλήνα.
  • κατά την εισαγωγή αέρα, μερικές φορές εμφανίζεται φωτιά από τον αγωγό.
  • με την εγκατάσταση μιας τέτοιας σόμπας, είναι απαραίτητο να φροντίσετε τον αερισμό στο θερμοκήπιο.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπαςΣόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Για να φτιάξετε μόνοι σας το Bubafonya, πρέπει να γνωρίζετε τη συσκευή και την αρχή λειτουργίας του κλιβάνου. Ο αέρας εισέρχεται από τον επάνω σωλήνα και το καύσιμο αρχίζει να καίγεται. Όταν καεί, η στάχτη θα συσσωρευτεί στην επιφάνεια του καυσίμου και θα αποτρέψει την καύση του. Εξαιτίας αυτού, πρέπει να ληφθεί μέριμνα για την εγκατάσταση της πρέσας με τη μορφή μεταλλικής τηγανίτας, η διάμετρος της οποίας είναι ελαφρώς μικρότερη από το βαρέλι. Στη μέση της τηγανίτας ανοίγεται μια τρύπα για έναν σωλήνα οξυγόνου.

Το καύσιμο καίγεται και η πρέσα χαμηλώνει, συμπιέζοντας τη στάχτη ανάμεσα στη τηγανίτα και τον τοίχο. Αυτή η τέφρα ψύχεται και φεύγει μέσα από την καμινάδα με τα υπόλοιπα προϊόντα καύσης.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπαςΣόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

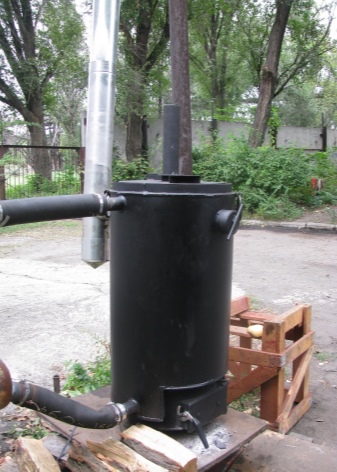

Βιομηχανοποίηση

Έχοντας μελετήσει τα σχέδια και τα διαγράμματα του κλιβάνου, κατανοώντας την αρχή της λειτουργίας, μπορείτε να φτιάξετε το Bubafonya με τα χέρια σας. Ένα σημαντικό σημείο είναι η επιλογή της χωρητικότητας.Μπορεί να χρησιμοποιηθεί ένας σωλήνας μεγάλης διαμέτρου, ένα βαρέλι, ένας άδειος κύλινδρος αερίου.

Ό,τι κι αν είναι, θα πρέπει να ολοκληρώσετε το σχέδιο:

  • ξεφορτωθείτε το κάλυμμα.
  • για να αποκτήσετε ένα δοχείο με ανοιχτή κορυφή, είναι απαραίτητο να συγκολλήσετε το κάτω μέρος.
  • προετοιμασία πρέσας: ένας κύκλος από μεταλλικό φύλλο είναι κατάλληλος για αυτό.
  • τρυπήστε μια τρύπα για τον σωλήνα στο κέντρο και συνδέστε τον σωλήνα με συγκόλληση.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπαςΣόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

  • ένας σωλήνας μεγάλης διαμέτρου συγκολλάται επίσης στο καπάκι έτσι ώστε ο πρώτος σωλήνας να μπορεί να γλιστρήσει ελεύθερα.
  • για να δημιουργήσετε ένα κενό έτσι ώστε ο αέρας να διέρχεται μεταξύ της επιφάνειας και του καυσίμου, στερεώστε ένα μεταλλικό προφίλ στον σωλήνα.
  • για την εστία, φτιάξτε μια πόρτα από ένα φύλλο σιδήρου και συνδέστε την.
  • κάντε μια τρύπα για την καμινάδα πάνω από το δοχείο και συνδέστε τον σωλήνα.
  • φτιάξτε πόδια για τη σόμπα, αν το κάτω μέρος δεν "αξίζει".

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Κατά την κατασκευή της καμινάδας, είναι απαραίτητο να ληφθεί υπόψη η ανάγκη δημιουργίας αντίστασης, η οποία θα επιτρέψει μεγαλύτερη διατήρηση της θερμότητας.

Πριν από την εγκατάσταση του κλιβάνου, είναι απαραίτητο να γίνει ένα θεμέλιο από τούβλα και ένα υπόστρωμα από γαλβανισμένο φύλλο κάτω από αυτό. Αυτό θα βοηθήσει να αποφευχθεί η θέρμανση του πυθμένα της σόμπας, γεγονός που οδηγεί στο θάνατο των στενά αναπτυσσόμενων καλλιεργειών. Το θεμέλιο επίσης διατηρεί και διανέμει τη θερμότητα.

Μετά την εγκατάσταση του κλιβάνου, είναι απαραίτητο να επικαλυφθεί με τούβλα για να βελτιωθεί η μεταφορά θερμότητας.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Ξυλόσομπες για θέρμανση θερμοκηπίου

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Η επιλογή των επιλογών για συσκευές θέρμανσης για το θερμοκήπιο είναι τόσο διαφορετική όσο και για το σπίτι. Τις περισσότερες φορές, χρησιμοποιούνται εργοστασιακά μοντέλα, τα οποία αγοράζονται σε καταστήματα, αλλά είναι δυνατό να φτιάξετε μια τέτοια συσκευή με τα χέρια σας.

Οι φούρνοι διαφέρουν τόσο ως προς τον τύπο καυσίμου - ξύλο, φυσικό αέριο ή ηλεκτρικό, όσο και ως προς το υλικό κατασκευής - μέταλλο ή τούβλο.

Τις περισσότερες φορές, επιλέγεται μια συσκευή στερεού καυσίμου για αυτοκατασκευή, η οποία θερμαίνεται με καυσόξυλα, παλέτες από ροκανίδια, φλοιούς και ξηρά κομμάτια τύρφης.

Συνηθισμένη σόμπα θερμοκηπίου

Μια συσκευή αυτού του τύπου μπορεί να κατασκευαστεί από μέταλλο ή τούβλο.

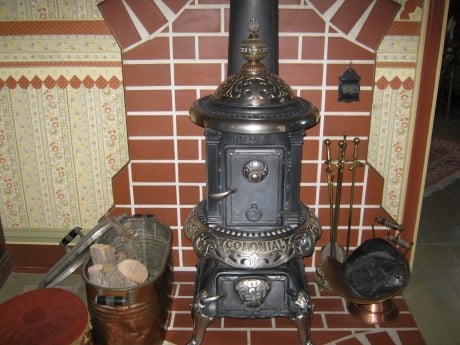

Μια μεταλλική σόμπα με κοιλιά είναι αρκετά απλή στην κατασκευή της, συνιστάται η συγκόλληση της από παλιό βαρέλι ή κύλινδρο αερίου, διαστάσεων 1,5 m x 0,5 m. .

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Η ανομοιόμορφη θέρμανση είναι σημαντική - η σόμπα έχει υψηλή μεταφορά θερμότητας λόγω της μεταλλικής θήκης, επομένως ο αέρας στην άμεση γειτνίασή της υπερθερμαίνεται πολύ, γεγονός που επηρεάζει αρνητικά το έδαφος και τα φυτά.

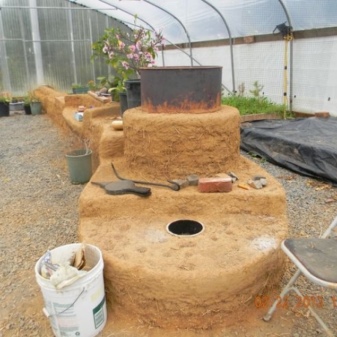

Η κατασκευή ενός φούρνου από τούβλα θα σας επιτρέψει να έχετε μεγαλύτερη, σταδιακή θέρμανση του δωματίου, καθώς και μακροχρόνια μεταφορά θερμότητας αφού τα καυσόξυλα έχουν ήδη καεί. Η κατασκευή ενός επιμήκους οριζόντιου καναλιού καπνού θα αυξήσει σημαντικά αυτά τα στοιχεία.

Οι διαστάσεις μιας τέτοιας συσκευής μπορεί να είναι διαφορετικές, ανάλογα με την περιοχή του δωματίου, το κανάλι καπνού είναι συνήθως τοποθετημένο σε όλο το μήκος του θερμοκηπίου - βρίσκεται στο κέντρο, συμβάλλει στην υψηλή ποιότητα , ομοιόμορφη θέρμανση του αέρα.

Σπουδαίος! Το καθήκον της σόμπας θερμοκηπίου είναι κυρίως να ζεστάνει το έδαφος, έτσι ώστε το κανάλι καπνού και η ίδια η συσκευή να βρίσκονται όσο το δυνατόν πιο κοντά στο έδαφος

Σχέδιο συσκευής μακράς καύσης

Για να αυξηθεί η απόδοση της σόμπας, συχνά εξοπλίζουν έναν διπλό θάλαμο καύσης - αυτό σας επιτρέπει να επεκτείνετε το αποτέλεσμα ενός σελιδοδείκτη καυσόξυλου κατά 12-18 ώρες. Αυτό επιτυγχάνεται μέσω της διαδικασίας πυρόλυσης - λόγω της ελεγχόμενης εισόδου αέρα στον κλίβανο, τα καυσόξυλα δεν καίγονται σε ανοιχτή φλόγα, αλλά σιγοκαίνονται πολύ αργά, απελευθερώνοντας μεγάλη ποσότητα καπνού και καυτών αερίων. Ο δεύτερος θάλαμος του κλιβάνου χρησιμεύει για την τελική καύση των εξελιγμένων προϊόντων καύσης.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Φωτογραφία 1. Σχέδιο που δείχνει τη συσκευή οποιουδήποτε κλιβάνου μακράς καύσης με περιορισμένη παροχή οξυγόνου.

Με αυτήν τη μέθοδο θέρμανσης, είναι απαραίτητο να προσθέτετε καύσιμο πολύ λιγότερο συχνά και η καύση με πυρόλυση δεν αφήνει σχεδόν καθόλου απόβλητα, επομένως δεν χρειάζεται να καθαρίζετε συχνά τον κλίβανο από τέφρα. Η εξοικονόμηση καυσίμου και ο χρόνος που απαιτείται για τη συντήρηση καθιστά αυτήν την επιλογή την πιο δημοφιλή.Οι διαστάσεις μπορεί να είναι αρκετά μικρές - 1,5 m x 1 m, πιο αποτελεσματική θέρμανση του αέρα θα παρέχεται με την εγκατάσταση ενός οριζόντιου καναλιού καπνού.

Φούρνος μακράς καύσης

Οι μονάδες μακράς καύσης λειτουργούν σύμφωνα με την αρχή της γεννήτριας αερίου, με αποτέλεσμα τη μείωση της κατανάλωσης καυσίμου και τη χαμηλή θερμοκρασία θέρμανσης των τοιχωμάτων της συσκευής (διαβάστε: «Κλίβανοι θέρμανσης μακράς καύσης - επιλέξτε την καλύτερη επιλογή»).

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Ο πλήρως συγκολλημένος σχεδιασμός έχει ένα εσωτερικό διαμέρισμα που αποτελείται από δύο διαμερίσματα:

  • θάλαμος καύσης (η πρόσβαση οξυγόνου σε αυτόν είναι περιορισμένη, επομένως το καύσιμο σιγοκαίει αντί να καίγεται, γεγονός που οδηγεί σε αύξηση του χρόνου καύσης των καυσόξυλων).
  • θάλαμοι μετακαυστήρα (τα προϊόντα καύσης καίγονται σε αυτόν).

Κάτω από το χαλύβδινο περίβλημα της συσκευής υπάρχουν σωλήνες μεταφοράς. Παρέχουν διέξοδο για τη ροή του θερμού αέρα και τη διανομή του σε όλο το θερμοκήπιο. Δεδομένου ότι η θερμοκρασία σε όλο το κτίριο είναι σχεδόν η ίδια, δεν υπάρχει συμπύκνωση. Ένα από τα πλεονεκτήματα των εστιών μακράς καύσης είναι η αρκετά γρήγορη θέρμανση του αέρα. Επίσης, πολύ συχνά, οι οικιακές εστίες μακράς καύσης χρησιμοποιούνται για τη θέρμανση θερμοκηπίων.

Μια τέτοια μονάδα είναι επαρκής για τη θέρμανση θερμοκηπίων, η χρήση των οποίων δεν αναμένεται το χειμώνα (διαβάστε: "Θέρμανση θερμοκηπίου το χειμώνα - βασικές αρχές"). Εάν υπάρχει πρόθεση να χρησιμοποιήσετε το κτίριο το χειμώνα, τότε εκτός από την εγκατάσταση της σόμπας, πρέπει επίσης να τοποθετήσετε σωλήνες νερού για τη θέρμανση του θερμοκηπίου το χειμώνα. Για το σκοπό αυτό, είναι κατάλληλες συσκευές με ενσωματωμένο λέβητα.

Τα συστήματα θέρμανσης που χρησιμοποιούν σόμπες μακράς καύσης έχουν πολλά πλεονεκτήματα σε σχέση με άλλες μεθόδους θέρμανσης θερμοκηπίων:

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Επιπλέον, οι σόμπες μακράς καύσης μπορούν να χρησιμοποιηθούν αποτελεσματικά οποιαδήποτε στιγμή του χρόνου.

Οι ξυλόσομπες δεν είναι η καλύτερη επιλογή για τη θέρμανση θερμοκηπίων, αλλά εξακολουθούν να έχουν μεγάλη ζήτηση. Τα σύγχρονα συστήματα θέρμανσης είναι πιο αποδοτικά, αλλά η χρήση τους δεν είναι πάντα δυνατή. Εάν δεν υπάρχει πρόσβαση στον αγωγό φυσικού αερίου, και υπάρχουν συχνά διακοπές στο ρεύμα, οι ξυλόσομπες θα είναι η μόνη διέξοδος από αυτή την κατάσταση.

Σόμπα στερεών καυσίμων Σόμπα κατσαρόλας

Έξω από τις πόλεις, τα καυσόξυλα είναι τα πιο προσιτά, επομένως η πιο δημοφιλής σόμπα μακράς καύσης είναι η ξυλόσομπα. Το πνίγουν όχι μόνο με καυσόξυλα από την κορυφογραμμή, αλλά και με άχρηστα ξύλα - ρινίσματα, πριονίδι, απορρίμματα Ινοσανίδες και μοριοσανίδες, μικρό θαμνόξυλο, άχυρο κ.λπ. Υπάρχουν πολλά συστήματα θέρμανσης σε ξύλο και απορρίμματα ξύλου. Εξετάστε το πιο αποτελεσματικό, η απόδοση του οποίου είναι μεγαλύτερη από 70%.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Η σόμπα potbelly είναι μια οικονομική σόμπα που εμφανίστηκε στη Ρωσία μετά την επανάσταση, την εποχή του πολεμικού κομμουνισμού, όταν πολλοί έπρεπε να υπομείνουν κακουχίες. Η ιδιοφυΐα της σόμπας potbelly είναι ότι ζεσταίνεται αμέσως, καθώς και η απλότητα της συσκευής της, το πρωτότυπο της οποίας ήταν η ρωσική σόμπα. Η επάνω πόρτα είναι για την τοποθέτηση καυσόξυλων, η κάτω για τη ρύθμιση της καύσης με παροχή αέρα μέσω της μισάνοιχτης πόρτας.

Το καθήκον της σόμπας είναι να διατηρεί τη θερμότητα σε τουλάχιστον ένα δωμάτιο με ελάχιστο κόστος. Όταν χρησιμοποιείτε άνθρακα, η σχάρα αφαιρείται και ο αέρας από τον φυσητήρα κατευθύνεται στον κλίβανο

Είναι σημαντικό να μην τον γεμίσετε - ο όγκος του σελιδοδείκτη δεν πρέπει να υπερβαίνει το ένα τέταρτο του όγκου του. Ο μετακαυστήρας είναι ένα μακρύ οριζόντιο ή ελαφρώς κεκλιμένο τμήμα της καμινάδας

Κατασκευασμένο από μέταλλο, κρατά τη θερμότητα στο δωμάτιο.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Όταν ψήνεται, οποιαδήποτε εστία μαγειρέματος είναι καυτή, επομένως η επάνω επιφάνειά της μπορεί να χρησιμοποιηθεί ως εστία. Θα πρέπει να τοποθετηθεί μια οθόνη στα πλάγια σε απόσταση 40-60 mm από τον φούρνο. Προστατεύει το δωμάτιο από τις υπέρυθρες ακτίνες και διατηρεί τη θερμοκρασία στο βέλτιστο επίπεδο.

Με βάση μια σόμπα, μπορείτε να φτιάξετε έναν σπιτικό λέβητα για μακρά καύση σε ξύλο. Για να γίνει αυτό, αντί για την οθόνη, τοποθετείται ένας μεταλλικός θερμοσίφωνας σε σχήμα U. Η απόσταση μεταξύ του σώματος του κλιβάνου και του λέβητα πρέπει να είναι ίδια με τη μετατόπιση της οθόνης.

Πηγές

  • https://eteplica.ru/otoplenie-i-ventilyaciya/kak-sdelat-pech-dlitelnogo-goreniya-dlya-teplicy.html
  • https://teplofan.ru/pechi-i-kaminy/pech-dlya-teplic
  • http://kotel-otoplenija.ru/pechi-dlitelnogo-goreniya-dlya-otopleniya-zimnix-teplic-kratkij-obzor-modelej
  • http://teploguru.ru/pechi/pechi-dlitelnogo-goreniya.html
  • http://KaminGid.ru/pech-slobozhanka-svoimi-rukami
  • http://SdelayPechi.ru/vidy/firmennye/pech-slobozhanka.html
  • https://kaminguru.com/pech/slobozhanka.html
  • https://oteplicah.com/kommunikacii/otoplenije/76-pechi-dlya-teplic-dlitelnogo-goreniya

Είδη θέρμανσης και είδη εστιών

Τα θερμοκήπια θερμαίνονται με διάφορους τρόπους:

  • βιολογικός;
  • ηλεκτρικός;
  • αέρας;
  • αέριο;
  • κάμινος.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Η θέρμανση με σόμπα είναι η πιο οικονομική επιλογή θέρμανσης, η οποία επιτρέπει τη χρήση των περισσότερων τύπων καυσίμων. Μπορούν να λειτουργήσουν με ξύλο, κάρβουνο, αέριο, ακόμη και πέλλετ.

Η θέρμανση της σόμπας έχει ένα σημαντικό μειονέκτημα - την υπερβολική ξήρανση του αέρα λόγω της ταχείας θέρμανσης του εξοπλισμού.

Θέρμανση φούρνου σε πριονίδι, που είναι απόβλητα ξυλουργικών επιχειρήσεων. Επομένως, η αγορά αυτού του καυσίμου δεν απαιτεί μεγάλες δαπάνες. Για να φτιάξετε μια σόμπα πριονιδιού, πρέπει να αγοράσετε ένα βαρέλι από κασσίτερο, κατά προτίμηση μερικά βαρέλια, έναν κύλινδρο αερίου και ένα τμήμα σωλήνα.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπαςΣόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

  • Μια σόμπα χρησιμοποιημένων λαδιών είναι μια οικονομική επιλογή θέρμανσης με μακρά καύση. Όσοι υπόκεινται σε απόβλητα πετρελαίου απορρίπτονται από οποιονδήποτε στόλο οχημάτων, επομένως οι εργαζόμενοι του στόλου θα μοιράζονται ευχαρίστως το λάδι.
  • Για τη θέρμανση του θερμοκηπίου την κρύα εποχή, χρησιμοποιούνται σόμπες με κοιλιά, οι οποίες παρέχουν καλή θέρμανση.
  • Η σόμπα θέρμανσης από τούβλα Kuznetsov παρουσιάζει ιδιαίτερο ενδιαφέρον για τους κηπουρούς λόγω της υψηλής απόδοσης (80%). Ωστόσο, το σώμα της σόμπας από τούβλα πρέπει να είναι μονωμένο με υλικό βασάλτη.
  • Ο φούρνος Miracle με καύσιμο ντίζελ είναι μια εξαιρετική λύση για ένα θερμοκήπιο όπου δεν υπάρχει σύνδεση με σύστημα κεντρικής θέρμανσης. Η σόμπα χρησιμοποιείται τόσο ως πρόσθετη όσο και ως κύρια πηγή θερμότητας.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Υπάρχουν πολλοί τύποι σόμπων για τη θέρμανση θερμοκηπίων, οι οποίοι διαφέρουν μεταξύ τους:

  • η αρχή της μεταφοράς θερμότητας ·
  • μεταγωγή;
  • ακτινοβολία;
  • κύριες και πρόσθετες λεπτομέρειες·
  • θάλαμος καύσης καυσίμου?
  • σωλήνες για την παροχή αέρα.

Σόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπαςΣόμπα για θερμοκήπιο 62 φωτογραφίες, σχέδια βασικών έργων με θέρμανση σόμπας

Ηλεκτρική ενέργεια

Υδραυλικά

Θέρμανση
