Lamellar καλοριφέρ παραλλαγές καλοριφέρ ακορντεόν

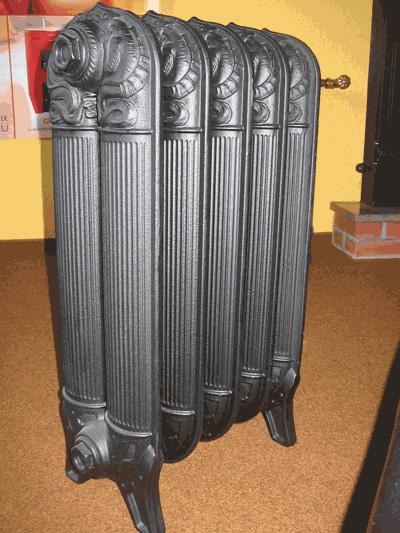

Χυτοσίδηρο τμηματικά καλοριφέρ

Η πρώτη ανάπτυξη μπαταριών από χυτοσίδηρο πραγματοποιήθηκε πριν από σχεδόν 150 χρόνια από έναν συμπατριώτη μας. Λίγα χρόνια αργότερα, οι Αμερικανοί έλαβαν δίπλωμα ευρεσιτεχνίας και οριστικοποίησαν το σχέδιο. Τα καλοριφέρ κέρδισαν δημοτικότητα μετά την εμφάνιση του συστήματος κεντρικής θέρμανσης και η μαζική παραγωγή τους προσαρμόστηκε κατά τη διάρκεια της βιομηχανικής επανάστασης.

Οι μπαταρίες που χρησιμοποιούνταν στην ΕΣΣΔ και παραμένουν τώρα σε πολλά σπίτια έχουν την μάρκα MS 140. Η τιμή "140" είναι η ισχύς που δίνει ένα τμήμα. Η πίεση λειτουργίας και δοκιμής της μπαταρίας είναι 9 και 18 ατμόσφαιρες, αντίστοιχα. Ο αριθμός των τμημάτων είναι από 4 έως 10.

Σήμερα, τα καλοριφέρ από χυτοσίδηρο κερδίζουν ξανά δημοτικότητα, χάρη στη βελτίωση του σχεδιασμού και του σχεδιασμού τους.

Τα πλεονεκτήματα και τα μειονεκτήματα αυτού του τύπου μπαταρίας είναι περίπου τα ίδια.

• Μεγάλη διάρκεια ζωής (πάνω από 50 χρόνια).
• Προσιτη τιμη;
• Αντοχή σε μηχανικές βλάβες.
• Αντοχή στη διάβρωση;
• Υψηλή λειαντική φθορά. Τα βότσαλα και η άμμος στο νερό δεν προκαλούν μεγάλη ζημιά στην μπαταρία από το εσωτερικό.
• Απόδοση θέρμανσης στον μέγιστο αριθμό τμημάτων.

• Μεγάλο βάρος και όγκος.
• Δυνατότητα αποσυμπίεσης αρθρώσεων.
• Συσσώρευση σκουριάς στο εσωτερικό κατά τη μακροχρόνια λειτουργία.
• Απαρουσιαστική εμφάνιση?
• Δυσκολία ενσωμάτωσης καλοριφέρ σε αυτόνομα συστήματα θέρμανσης, αδυναμία εξοικονόμησης ψυκτικού υγρού.
• Δυσκολία καθαρισμού.

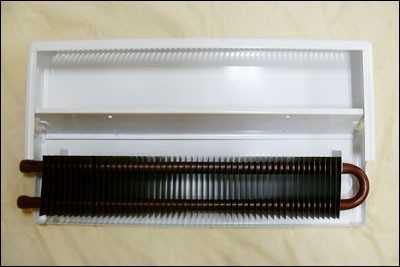

Θερμαντικά σώματα convector

Τα θερμαντικά σώματα τύπου convector συνδέονται με ένα συμβατικό σύστημα θέρμανσης. Ένα ξεχωριστό χαρακτηριστικό είναι ένας εντελώς διαφορετικός τρόπος λειτουργίας.

Τα πάνελ, τμηματικά ή σωληνωτά καλοριφέρ εκπέμπουν θερμότητα στο περιβάλλον από την καυτή τους επιφάνεια, γεγονός που σας επιτρέπει να θερμάνετε το δωμάτιο.

Το έργο των convectors είναι διατεταγμένο διαφορετικά. Ο σχεδιασμός τους προβλέπει την παρουσία πολλών λεπτών καναλιών αέρα που βρίσκονται μεταξύ των νευρώσεων των πλακών.

Ο αέρας του δωματίου περνά μέσα από αυτά, θερμαίνεται, γίνεται πιο ελαφρύς και ανεβαίνει, γεγονός που εξασφαλίζει συνεχή κίνηση και ανάμειξη του αέρα, δηλ. συνεχής θέρμανση

Αυτό σας επιτρέπει να ζεστάνετε ομοιόμορφα το δωμάτιο, το οποίο είναι σημαντικό, ακόμη και η παρουσία πολλών εσωτερικών αντικειμένων και χωρισμάτων δεν θα είναι εμπόδιο.

• Είναι ελαφριά, συμπαγή και αξιόπιστα, γιατί. κατασκευασμένο από χαλκό, χάλυβα και αλουμίνιο - ανθεκτικά στη διάβρωση υλικά
• Απαιτεί σχετικά μικρό όγκο νερού στο σύστημα.
• Ζεσταίνονται αρκετά γρήγορα και κρυώνουν εξίσου γρήγορα.
• Τέτοια θερμαντικά σώματα σας επιτρέπουν να θερμάνετε δωμάτια με ψηλά ταβάνια.
• Το σύστημα θέρμανσης με θερμαντικά σώματα convector σάς επιτρέπει να εξοικονομήσετε χρήματα όταν αγοράζετε εξοπλισμό. Εκείνοι. σε ένα τέτοιο σύστημα, χρησιμοποιούνται σωλήνες μικρής διαμέτρου, αρκετά χαμηλή ισχύς της αντλίας κυκλοφορίας και το ίδιο το ψυκτικό έχει μικρό όγκο.
• Πολύ απλή εγκατάσταση, η οποία μπορεί να πραγματοποιηθεί χωρίς ειδικές δεξιότητες.
• Υπάρχει μια τεράστια ποικιλία επιλογών εμφάνισης για το σώμα του convector. Τι μπορεί να είναι μια όμορφη προσθήκη στο εσωτερικό σας. Η αντικατάσταση του περιβλήματος είναι πολύ απλή και διαρκεί μόνο λίγα λεπτά.
• Αυξημένη ασφάλεια, δηλ. ο εναλλάκτης θερμότητας περικλείεται πλήρως από το περίβλημα.

Όλες οι μπαταρίες έχουν τα μειονεκτήματά τους, τα οποία είναι λειτουργικά. Το θερμαντικό σώμα convector είναι ανθεκτικό, οικονομικό, ασφαλές και αρκετά όμορφο. Το μόνο αρνητικό είναι η υψηλή τιμή, γιατί είναι κατασκευασμένα από υψηλής ποιότητας και ακριβά υλικά.

Ένα χαρακτηριστικό όπως η ισχύς θα σας βοηθήσει να προτιμήσετε σωστά τον ένα ή τον άλλο τύπο καλοριφέρ. Είναι εύκολο να το υπολογίσετε: σε ένα δωμάτιο με ύψος οροφής 300 cm και ένα παράθυρο, θα χρειαστούν 100 watt για τη θέρμανση ενός τετραγωνικού μέτρου . Όταν το δωμάτιο έχει δύο εξωτερικούς τοίχους, προσθέστε άλλο 20%. Εάν υπάρχουν δύο εξωτερικοί τοίχοι και δύο παράθυρα, προσθέστε 30%.Όταν το παράθυρο βγαίνει στη βόρεια πλευρά - το 10% πρέπει να πεταχτεί. Ένας σημαντικός παράγοντας θα είναι η εγκατάσταση καλοριφέρ, γιατί όσο καλές και να αγοράσετε μπαταρίες, εάν τοποθετηθούν λανθασμένα, δεν υπάρχει ακόμα νόημα από αυτό.

Υπάρχουν ορισμένοι κανόνες για την εγκατάσταση καλοριφέρ:

1. Οι μπαταρίες πρέπει να τοποθετούνται κάτω από τα παράθυρα
2. Το μήκος τους πρέπει να αντιστοιχεί στο μήκος του παραθύρου ή τουλάχιστον στο μισό μήκος
3. στο γωνιακό δωμάτιο, μπορείτε να εγκαταστήσετε ένα επιπλέον ζευγάρι καλοριφέρ κατά μήκος του εξωτερικού τοίχου
4. είναι καλύτερο να τοποθετήσετε ανυψωτήρες θέρμανσης στις γωνίες. Αυτό θα εξασφαλίσει τη θέρμανση τους και την ικανότητα αποφυγής μαυρίσματος του τοίχου και σχηματισμού μούχλας.
5. πρέπει να είναι πάντα διαθέσιμα.

Όταν επιλέγετε καλοριφέρ θέρμανσης, θα πρέπει να βασίζεστε στα τεχνικά χαρακτηριστικά των καλοριφέρ και στο ίδιο το σύστημα θέρμανσης, καθώς και στον προϋπολογισμό. Με σωστή μελέτη, μπορείτε πάντα να βρείτε μια μέση λύση για τον εαυτό σας.

Θα σας ενδιαφέρει να διαβάσετε:

• Τοποθέτηση καμινάδων σάντουιτς μέσω του τοίχου του σπιτιού. τεχνολογία βήμα προς βήμα
• Πώς να θερμάνετε ένα εξοχικό πλαίσιο. Επιλογές και κερδοφόρες ιδέες
• Φτιάξτο μόνος σου συσκευή σόμπας για σπίτι με κύκλωμα νερού για θέρμανση
• Φτιάξτο μόνος σου καπάκι καμινάδας και τοποθέτησή του στο σπίτι

Καλοριφέρ από ατσάλι

Αυτά τα θερμαντικά σώματα είναι ορθογώνια πάνελ:

Το θερμαντικό σώμα είναι κατασκευασμένο από δύο χαλύβδινα φύλλα συγκολλημένα μεταξύ τους. Κάθετες αυλακώσεις συμπιέζονται προς τα έξω στα φύλλα, μέσω των οποίων κυκλοφορεί το ψυκτικό.

Τα θερμαντικά σώματα από χάλυβα είναι κατασκευασμένα από ένα, δύο ή τρία πάνελ. Οι κάθετοι σωλήνες συγκολλούνται στις πίσω πλευρές αυτών των πάνελ για να βελτιώσουν τη μεταφορά:

Σωλήνες μεταφοράς για θερμαντικά σώματα πάνελ

Τα θερμαντικά σώματα πάνελ παράγονται ύψους 300…900 mm, μήκους έως 3 m, βάθους 60…165 mm.

Το πλεονέκτημα των καλοριφέρ πάνελ είναι το χαμηλό τους βάρος, έτσι ώστε να μπορούν να τοποθετηθούν μόνα τους, δεν χρειάζονται ισχυρά στηρίγματα και το υλικό των τοίχων μπορεί να είναι όχι μόνο σκυρόδεμα ή τούβλο, αλλά και ξύλο και κάποιο είδος επένδυσης πλαισίου (όπως πιθανώς μαντέψαμε, σύγκριση πραγματοποιήθηκε με καλοριφέρ από χυτοσίδηρο).

Στα θερμαντικά σώματα πάνελ, είναι εύκολο να ελέγχεται η θερμοκρασία του ψυκτικού μέσου, λόγω της χαμηλής θερμικής αδράνειας αυτών των θερμαντήρων.

Μειονεκτήματα των καλοριφέρ από χάλυβα:

• Οι μπαταρίες θέρμανσης πάνελ είναι σχεδιασμένες για χαμηλή πίεση (6-8 atm. - λειτουργούν και έως 13 atm. δοκιμή), εξ ου και η ευαισθησία τους στο σφυρί νερού.
• η εσωτερική επιφάνεια των πάνελ υπόκειται σε διάβρωση.
• κακή υγιεινή, επειδή η σκόνη και οι ιστοί αράχνης συσσωρεύονται μεταξύ των πάνελ και είναι πολύ δύσκολο να φτάσετε σε αυτό το βούρκο.

Από τα προηγούμενα, εξάγουμε συμπεράσματα: είναι πιο σωστό να εγκαταστήσετε θερμαντικά σώματα πάνελ σε ιδιωτικές κατοικίες και να φροντίσετε την ποιότητα του ψυκτικού υγρού.

Γενικά μείον θερμαντικά σώματα χάλυβα

Ο «αδύναμος κρίκος» που είναι κοινός σε όλα τα θερμαντικά σώματα χάλυβα είναι η ευαισθησία στο οξυγόνο. Λοιπόν, δηλαδή, σκουριάζουν, όπως όλοι ξέρουν. Επιπλέον, δεν σκουριάζουν τόσο από το εξωτερικό όσο από το εσωτερικό, όταν το ψυκτικό υγρό αποστραγγίστηκε από αυτά.

Αυτό δεν σημαίνει ότι πρέπει να απορρίψετε κατηγορηματικά τις μπαταρίες χάλυβα. Απλά πρέπει να καταλάβετε σε ποια συστήματα θέρμανσης πρέπει να εγκατασταθούν. Οι μπαταρίες χάλυβα είναι κατάλληλες για κλειστά συστήματα. Κατά κανόνα, είναι σε ιδιωτικές κατοικίες.

Αυτά είναι όλα για τα χαλύβδινα καλοριφέρ, ελπίζω τώρα να μπορείτε να αποφασίσετε ακριβώς ποιο καλοριφέρ να επιλέξετε.

Κατά τη διευθέτηση της κατοικίας με σύστημα θέρμανσης, είναι απαραίτητο να δοθεί ιδιαίτερη προσοχή στις συσκευές θέρμανσης, ιδίως στα θερμαντικά σώματα. Από αυτούς εξαρτάται σε μεγάλο βαθμό το επίπεδο θέρμανσης του δωματίου.

Μεταξύ της ποικιλίας τέτοιων στοιχείων, θα ήθελα να σημειώσω τα λεπτά καλοριφέρ. Είναι πολύ ελαφρύτεροι από τους εναλλάκτες θερμότητας από χυτοσίδηρο, γεγονός που καθιστά την εγκατάστασή τους ευκολότερη και πιο βολική.

Κατηγορίες καλοριφέρ θέρμανσης

Υπάρχουν 4 κατηγορίες συσκευών θέρμανσης:

Τα θερμαντικά σώματα τμηματικού τύπου είναι γνωστά σε όλους. Είναι κατασκευασμένα από χυτοσίδηρο, αλουμίνιο, χάλυβα.Υπάρχουν μοντέλα για την παραγωγή των οποίων χρησιμοποιούνται δύο υλικά (συνήθως χάλυβας και αλουμίνιο). Τέτοιες μπαταρίες ονομάζονται διμεταλλικές. Τα τμηματικά θερμαντικά σώματα συναρμολογούνται από ξεχωριστά τμήματα (τμήματα), λαμβάνοντας στην έξοδο έναν θερμαντήρα με την απαιτούμενη ισχύ, ο οποίος παρέχεται στο εξωτερικό περιβάλλον κατά τη λειτουργία.

Τα τμηματικά θερμαντικά σώματα συναρμολογούνται από ξεχωριστά τμήματα (τμήματα)

Οι θερμαντήρες πλάκας ονομάζονται έτσι επειδή είναι κατασκευασμένοι από πολλές πλάκες τοποθετημένες σε καμπύλες ή ευθείες σωλήνες. Ο φορέας θερμότητας (νερό) κυκλοφορεί μέσω των σωλήνων. Ένα άλλο όνομα για συσκευές θέρμανσης πλακών είναι θερμοπομποί. Μπορούν να είναι ηλεκτρικά ή μη.

Φωτογραφία: σωληνωτό ψυγείο στο εσωτερικό

Τα σωληνοειδή καλοριφέρ είναι κατασκευασμένα από πολλούς σωλήνες που συνδέονται μεταξύ τους με συλλέκτες. Φαίνονται αρκετά πρωτότυπα. Τέτοια θερμαντικά σώματα βρίσκονται συχνά σε διαμερίσματα όπου το εσωτερικό κατασκευάζεται από επαγγελματίες σχεδιαστές. Οι σωλήνες μπορούν να κατασκευαστούν σε οποιοδήποτε μέγεθος και σχήμα, για παράδειγμα, με τη μορφή συγκεκριμένου σχήματος.

Φωτογραφία: καλοριφέρ πάνελ διαφορετικών μεγεθών

Τα θερμαντικά σώματα πάνελ αποτελούνται από πάνελ που λαμβάνουν θερμότητα από το ψυκτικό υγρό που κυκλοφορεί στον μεταξύ τους χώρο μέσω των καναλιών που σχηματίζονται με σφράγιση. Υπάρχουν μοντέλα με ένα, δύο και τρία πάνελ.

Ας εξετάσουμε λεπτομερέστερα κάθε έναν από τους τύπους καλοριφέρ θέρμανσης.

Πλάκα καλοριφέρ

Μαζί με τμηματικούς, σωληνωτούς και πάνελ θερμαντήρες, χρησιμοποιούνται επίσης ευρέως θερμαντικά σώματα πλακών. Όσον αφορά τη μεταφορά θερμότητας, είναι δεύτερες μετά τις θερμάστρες τύπου πάνελ. Αλλά σε σύγκριση με αυτά, έχουν πολύ χαμηλότερη τιμή, μπορούν να λειτουργήσουν σε πίεση στο σύστημα μεγαλύτερη από 10 atm (έως 17-20 atm) και να επιτρέπουν κρυφή εγκατάσταση σε κόγχες δαπέδου.

Ξεπερασμένη ραβδωτή θερμάστρα.

Μια σημαντική διαφορά μεταξύ των μπαταριών πλάκας θέρμανσης και άλλων τύπων είναι η μέθοδος θέρμανσης του δωματίου. Σε όλα τα άλλα σχέδια, έως και 70-80% της ενέργειας δαπανάται για ακτινοβολία θερμότητας και θέρμανση των τοίχων και των αντικειμένων στο δωμάτιο, από τα οποία στη συνέχεια θερμαίνεται ο αέρας. Στο lamellar, αυτή η ισχύς χρησιμεύει για τη θέρμανση του αέρα απευθείας και τον εξοπλισμό του με μεταφορά (ανάμιξη) στη μέση του δωματίου. Εξ ου και το δεύτερο όνομα αυτών των συστημάτων θέρμανσης - θερμαντήρες θερμοπομπών.

Η θέρμανση του αέρα είναι ταυτόχρονα και θετική ποιότητα και μείον, τα οποία προκαθορίζουν την περιοχή χρήσης αυτών των συσκευών. Αλλά το θέμα είναι ότι η θέρμανση των χώρων στην απαιτούμενη θερμοκρασία με τη βοήθεια ακτινοβολίας θερμότητας, αν και χρειάζεται περισσότερος χρόνος, η επίδρασή του διαρκεί περισσότερο και οι συνθήκες που δημιουργούνται για την εύρεση ανθρώπων είναι πιο κατάλληλες όσον αφορά την άνεση.

Πίσω από τη συσκευή θέρμανσης υπάρχει μια πλάκα αλουμινίου που αντανακλά τη θερμότητα.

Τα ραβδωτά, αντίθετα, μπορούν να θερμάνουν γρήγορα μεγάλους όγκους αέρα στην απαιτούμενη θερμοκρασία, αλλά ταυτόχρονα δημιουργούν σημαντικές ροές αέρα που προκαλούν ενόχληση για άτομα που βρίσκονται σε σταθερή θέση. Στην πραγματικότητα, αυτός είναι ο λόγος της χρήσης τους στους διαδρόμους δημόσιων κτιρίων, σε κλιμακοστάσια, σε αθλητικές αίθουσες, αποθήκες κ.λπ. Με άλλα λόγια, όπου υπάρχουν μεγάλοι όγκοι χώρων και υπάρχει συνεχής μετακίνηση ανθρώπων (ή δεν συμβαίνει, όπως στις αποθήκες).

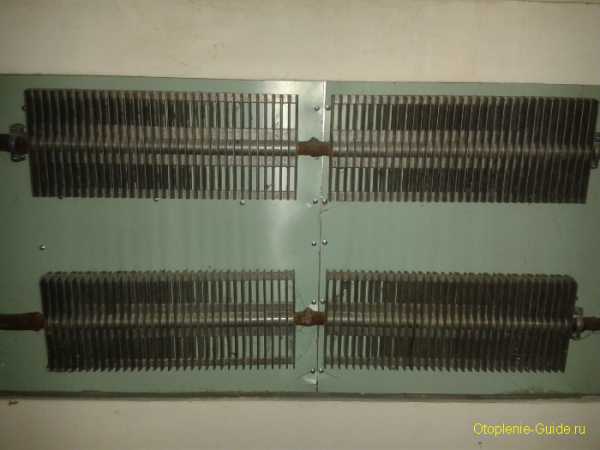

Μια απαρχαιωμένη πλάκα θερμάστρα στην είσοδο ενός σπιτιού για στέγαση

Σχέδιο και τύποι

Ο σχεδιασμός ενός θερμαντικού καλοριφέρ πλάκας βασίζεται σε έναν ή περισσότερους ευθύγραμμους σωλήνες σχήματος U ή W, στους οποίους συγκολλούνται πολλές μεταλλικές πλάκες ανταλλαγής θερμότητας ή με άλλο τρόπο στερεώνονται κάθετα. Ο φορέας θερμότητας που κινείται μέσα από τους σωλήνες θερμαίνει αυτές τις πλάκες και στη συνέχεια εκπέμπουν τη λαμβανόμενη θερμότητα στον χώρο του δωματίου.

Στις περισσότερες περιπτώσεις, η τελική συσκευή τοποθετείται στη μέση μιας θήκης με λεπτό τοίχωμα, η οποία χρησιμεύει για την προστασία από εγκαύματα και κοψίματα στις αιχμηρές άκρες των πλακών. Το περίβλημα ή το περίβλημα προστατεύει επίσης τις πλάκες θέρμανσης από σκόνη και ζημιές από μηχανικούς παράγοντες. Ωστόσο, υπάρχουν μοντέλα, κυρίως, αυτά είναι καλοριφέρ κατασκευασμένα από χάλυβα με αυξημένο πάχος πτερυγίων και κομμένες άκρες, τα οποία προορίζονται για λειτουργία χωρίς περίβλημα, "όπως είναι".

Παλιά ραβδωτή μπαταρία.

Μαζί με το σχήμα και το μέγεθος, διακρίνονται οι ακόλουθοι κύριοι τύποι μπαταριών πλάκας θέρμανσης.

1. Σύμφωνα με το υλικό της συσκευής: χάλυβας; χαλκός; διμεταλλικό σε συνδυασμούς: χάλυβας - χαλκός, χάλυβας - αλουμίνιο, λιγότερο συχνά χαλκός - αλουμίνιο.
2. Με τον αριθμό των σωλήνων: μονοσωλήνων και πολλαπλών σωλήνων με συλλέκτη.
3. Σύμφωνα με τη μέθοδο σύνδεσης με τον αυτοκινητόδρομο: με πλευρική και κάτω σύνδεση.
4. Σύμφωνα με την επιλογή εγκατάστασης, υπάρχουν κρεμαστές θερμάστρες και ενσωματωμένος τύπος σε κόγχη δαπέδου. Τα τελευταία τοποθετούνται είτε απευθείας στο δάπεδο είτε πάνω στο μονωτικό υλικό.

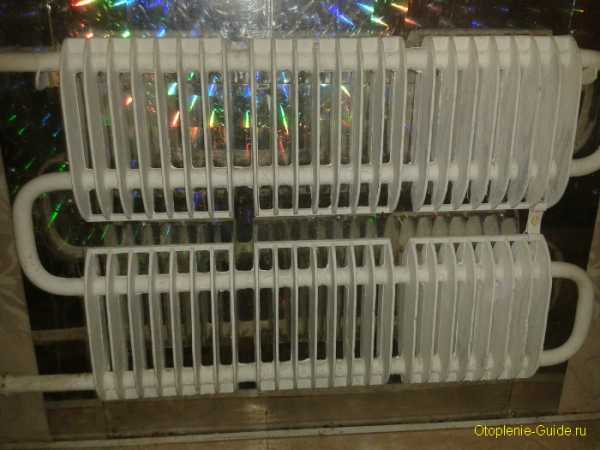

Ξεπερασμένο καλοριφέρ πλάκας.

Αν μιλάμε για τα πλεονεκτήματα και τα μειονεκτήματα, τότε οι προφανείς θετικές ιδιότητες περιλαμβάνουν χαμηλό κόστος, υψηλή μεταφορά θερμότητας και ταχύτητα θέρμανσης αέρα. Και επίσης αξιοπιστία λόγω μικρού αριθμού κόμβων σύνδεσης. Τα πιο σοβαρά μειονεκτήματα είναι η άνιση κατανομή της θερμοκρασίας στα επίπεδα του δωματίου και οι υψηλές απαιτήσεις καθαριότητας. Αν και, είναι πιο σωστό να αποκαλούμε το τελευταίο ως μια μυστική θετική ποιότητα των θερμαντικών σωμάτων θέρμανσης από χαλύβδινη πλάκα.

Θερμάστρα με ραβδώσεις, πίσω από την οποία υπάρχει μια πλάκα αλουμινίου που αντανακλά τη θερμότητα.

Συνοψίζοντας. Η συντριπτική πλειονότητα των κατασκευασμένων συσκευών θέρμανσης λειτουργούν με βάση την αρχή της συναγωγής κυκλοφορίας αέρα. Ωστόσο, υπάρχουν μοντέλα με ενσωματωμένο ανεμιστήρα. Αυτό, βάσει αυτού, αυξάνει την τιμή και τη συνολική κατανάλωση ενέργειας της συσκευής, αλλά και εν μέρει λύνει το πρόβλημα της έντονης διαφοράς θερμοκρασίας κατά μήκος του ύψους του δωματίου αυξάνοντας την ένταση της ανάμειξης του αέρα.

καλοριφέρ αλουμινίου

Χρησιμοποιείται ευρέως για το σχεδιασμό ενός συστήματος θέρμανσης σε μια ιδιωτική κατοικία. Έγιναν δημοφιλή λόγω του σχεδιασμού και της υψηλής θερμικής τους ισχύος. Το κόστος τέτοιων καλοριφέρ εξαρτάται από τον κατασκευαστή.

Τα θερμαντικά σώματα των εγχώριων κατασκευαστών θα κοστίζουν λιγότερο, αλλά αφού εξοικειωθούν με τις κριτικές των καταναλωτών, αξίζει να προτιμάτε τους ξένους ομολόγους, αλλά η τιμή τους είναι πολύ υψηλότερη.

Όταν επιλέγετε ένα ψυγείο αλουμινίου για ένα τοπικό σύστημα του σπιτιού σας, πρέπει να τηρείτε μια λίστα με πολύ σημαντικές συνθήκες επιλογής και λειτουργίας:

• Ένα ψυγείο αλουμινίου είναι το πιο ευαίσθητο στο κυκλοφορούν υγρό. Απαιτείται να τηρείται αυστηρά το απαιτούμενο επίπεδο οξύτητας του νερού, διαφορετικά τέτοια θερμαντικά σώματα θα καταστούν άχρηστα μέσα σε λίγα χρόνια.
• Τα θερμαντικά σώματα αλουμινίου έχουν σύνδεση με σπείρωμα. που αυξάνει τον κίνδυνο διαρροής.
• Η υψηλή απόδοση θερμότητας των καλοριφέρ αλουμινίου έχει ένα μειονέκτημα. Όταν τα θερμαντικά σώματα θερμαίνονται, η ροή του θερμού αέρα αυξάνεται πολύ γρήγορα, γεγονός που οδηγεί σε διαφορά θερμοκρασίας μεταξύ του δαπέδου και της οροφής.

Καλοριφέρ αλουμινίου τομής

Αυτό σημαίνει ότι όταν επιλέγετε καλοριφέρ αλουμινίου, χρειάζεται να κάνετε ακριβείς υπολογισμούς στην επιφάνεια του δωματίου, καθώς το δάπεδο μπορεί να παραμείνει κρύο.

Αλλά τα θερμαντικά σώματα αλουμινίου έχουν επίσης αναμφισβήτητα πλεονεκτήματα:

• Σχετικά μικρό βάρος, που καθιστά δυνατή την τοποθέτηση σε τοίχους από γυψοσανίδα.
• Αρκετά αισθητικά ευχάριστο
• Η παρουσία ειδικών βρυσών που σας επιτρέπουν να ρυθμίζετε τη θερμοκρασία.

Σχετικά χαμηλή τιμή, καλός σχεδιασμός και άμεση απαγωγή θερμότητας - αυτό είναι το μυστικό της δημοτικότητας των καλοριφέρ αλουμινίου.

Αυτά είναι αρκετά αποδεκτά θερμαντικά σώματα για ένα σύστημα θέρμανσης σε μια ιδιωτική κατοικία.Τηρώντας αυστηρά τους κανόνες επιλογής και χρήσης, τέτοια θερμαντικά σώματα θα ζεστάνουν το άνετο σπίτι σας για μεγάλο χρονικό διάστημα.

3 Τι πρέπει να γνωρίζετε για τα θερμαντικά σώματα από χάλυβα για εγκατάσταση σε ιδιωτική κατοικία

Οι μπαταρίες χάλυβα παράγονται σε δύο τύπους: μπορεί να είναι σωληνοειδείς και πάνελ. Το πάνελ είναι δύο συνδεδεμένες πλάκες με πάχος έως 2 mm. Τα πλεονεκτήματά τους περιλαμβάνουν χαμηλή αδράνεια, ακτινοβολία μεγάλης ποσότητας θερμότητας, μοντέρνα κομψή εμφάνιση, δυνατότητα κατασκευής προϊόντων διαφόρων σχημάτων, χαμηλό κόστος και αντοχή στον διπλασιασμό στο εσωτερικό του συστήματος θέρμανσης. Ωστόσο, οι τύποι καλοριφέρ από χάλυβα έχουν τέτοια μειονεκτήματα όπως:

• υψηλός κίνδυνος σκουριάς.
• περιορισμοί στη χρήση σε συστήματα θέρμανσης, στο οποίο το ψυκτικό υγρό περιέχει διάφορα αντιδραστήρια από αλκάλια.
• η αδυναμία επιλογής του αριθμού των τμημάτων - τα θερμαντικά σώματα χάλυβα παράγονται ήδη συναρμολογημένα έτοιμα πάνελ.

Μία από τις ποικιλίες καλοριφέρ από χάλυβα είναι τα σωληνοειδή μοντέλα. Το κύριο πλεονέκτημά τους είναι το ενδιαφέρον σχέδιο και η δυνατότητα επιλογής του κατάλληλου σχήματος. Μπορείτε να αγοράσετε ένα προϊόν με εσωτερική επίστρωση από χάλυβα με ειδικές πολυμερείς συνθέσεις, που θα μειώσουν τον κίνδυνο σκουριάς.

Ποια μπαταρία θέρμανσης να επιλέξετε για το σπίτι σας

Λίστα με τα ψώνια? Δεν σας αρέσει η εμφάνιση των μπαταριών στο σπίτι σας; Πιστεύετε ότι οι αιχμηρές γωνίες τους και οι υψηλές επιφανειακές θερμοκρασίες είναι επικίνδυνες για το μικρό σας παιδί; Αγοράστε μια οθόνη σε ένα ψυγείο και εγκαταστήστε την - δεν θα χρειαστεί πολύς χρόνος και δεν θα απαιτηθούν σοβαρές οικονομικές επενδύσεις. Εν τω μεταξύ, ένα τέτοιο προϊόν είναι σε θέση να παρέχει:

Στοιχεία καλοριφέρ θέρμανσης: χαρακτηριστικά, φωτογραφία. Καλοριφέρ Θέρμανσης Lamellar θερμαντικό σώμα: χαρακτηριστικά των παλιών.

Με την έναρξη της ζεστής περιόδου, ήρθε η ώρα να σκεφτούμε την απόδοση του συστήματος θέρμανσης. Εάν χρειάζεται αντικατάσταση, το καλοκαίρι είναι η καλύτερη εποχή για εργασίες εγκατάστασης. Στο αποκορύφωμα της περιόδου θέρμανσης, δεν θα είναι δυνατή η αντικατάσταση καλοριφέρ.

Στους σωλήνες τοποθετούνται λεπτές μεταλλικές πλάκες. Έχουν σχεδιαστεί για να αυξάνουν το επίπεδο ανταλλαγής θερμότητας μεταξύ του θερμαντικού στοιχείου και του αέρα στο δωμάτιο. Οι μπαταρίες πλάκας χρησιμοποιούνται σε δημόσια κτίρια και βιομηχανικά κτίρια, βιομηχανικά εργαστήρια. Στην κατασκευή κατοικιών συχνότητας, δεν έχουν λάβει σωστή διανομή για διάφορους λόγους. Ωστόσο, χρησιμοποιούνται ευρέως για τη θέρμανση πολυκατοικιών, όπου κυριαρχεί η κεντρική παροχή θερμότητας. Με καλή μόνωση κτιρίου, ένας θερμαντήρας πλάκας μπορεί να διατηρήσει τη θερμοκρασία του αέρα στο σωστό επίπεδο με ελάχιστη κατανάλωση θερμικής ενέργειας.

Σημαντικό: υπάρχει η άποψη ότι τώρα ένα καλοριφέρ από χυτοσίδηρο είναι χειρότερο από την εποχή της Σοβιετικής Ένωσης.

Τα καλοριφέρ αποτελούν αναπόσπαστο χαρακτηριστικό των συστημάτων θέρμανσης, εάν δεν χρησιμοποιείται αντ' αυτού η ενδοδαπέδια θέρμανση. Δεν είναι πάντα εύκολο να συνδυάσετε την εμφάνισή τους με το εσωτερικό. Αυτό μπορεί να γίνει ευκολότερο χρησιμοποιώντας οθόνες για καλοριφέρ. Οι οθόνες έχουν ελκυστικό σχέδιο και σχήμα, επομένως υπάρχει πάντα κάτι να διαλέξετε. Από τι υλικά κατασκευάζονται οι οθόνες και ποιο είναι καλύτερο να επιλέξετε; Αυτό θα συζητηθεί στο άρθρο. Η οθόνη για το καλοριφέρ θέρμανσης έχει διάφορους σκοπούς.

Τα σύγχρονα θερμαντικά σώματα είναι διαφόρων τύπων. Ανάλογα με το υλικό από το οποίο κατασκευάζονται, αυτές οι συσκευές έχουν διαφορετικά χαρακτηριστικά. Αυτός είναι ο λόγος για τον οποίο συχνά προκύπτουν προβλήματα με τον τρόπο επιλογής της σωστής μπαταρίας θέρμανσης.

Για να αποφασίσετε ποια μπαταρία θέρμανσης θα επιλέξετε, πρέπει να δώσετε προσοχή όχι μόνο στο μέγεθος και την εμφάνιση των καλοριφέρ, αλλά και στα χαρακτηριστικά τους.

ΣΧΕΤΙΚΟ ΒΙΝΤΕΟ: Επιλογή καλοριφέρ// FORUMHOUSE

Πλακωτές θερμάστρες

Εισαγωγή

Ένας θερμαντήρας πλάκας είναι ένας λυγισμένος ή ευθύς σωλήνας για την παροχή νερού, με αναρτημένες πλάκες από χάλυβα.Ένας φορέας θερμότητας κινείται κατά μήκος του σωλήνα και οι πλάκες αυξάνουν σημαντικά τη μεταφορά αέρα. Η δομική απλότητα καθορίζει το χαμηλό κόστος τους. Για αισθητική, η θερμάστρα convector καλύπτεται με όμορφα κουτιά από λεπτό ατσάλι, βαμμένα λευκά.

Θερμοσίφωνες από ατσάλι - γενικές πληροφορίες

Οι θερμάστρες από ατσάλινες πλάκες σε απλή ομιλία ονομάζονται «ακορντεόν». Ο τύπος του ακορντεόν κατασκευάζεται από πλάκες αρμαθιές σε σωλήνα για φορέα θερμότητας.

Ένα χαρακτηριστικό γνώρισμα αυτού του τύπου καλοριφέρ είναι η μεγάλη αξιοπιστία. Δεν υπάρχουν συνδέσεις στο ψυγείο πλάκας, εκτός από την είσοδο και την έξοδο του ψυκτικού υγρού. Κατά συνέπεια, ο ίδιος ο θερμαντήρας απλά δεν μπορεί να διαρρεύσει, δεν υπάρχει πουθενά να περάσει ο φορέας θερμότητας.

Λόγω του τεράστιου αριθμού πλακών και της άμεσης κίνησης του φορέα θερμότητας, ο σχεδιασμός θερμαίνει το ψυγείο σε υψηλή θερμοκρασία. Για να μην αγγίξετε, το πλαίσιο κλειδιού του θερμαντήρα κλείνει με διακοσμητικό περίβλημα. Στο επάνω κάλυμμα του περιβλήματος δημιουργούνται οπές μεταφοράς.

Οι θερμαντήρες convector έχουν χαμηλή θερμική αδράνεια, που σημαίνει ότι μπορούν να ελεγχθούν με αυτοματισμό, με άλλα λόγια, θερμοστάτες μπορούν να εγκατασταθούν σε συστήματα με θερμαντήρες πλάκας.

Οι θερμαντήρες με φύλλα σχηματίζουν μια αρκετά ισχυρή κουρτίνα θερμότητας. Αυτή η ιδιότητα των θερμαντήρων convector καθιστά δυνατή τη χρήση τους σε συστήματα θέρμανσης δαπέδου. Είναι αλήθεια ότι ο σχεδιασμός των θερμαντικών θερμοπομπών για εγκατάσταση στο δάπεδο διαφέρει από τους θερμαντήρες θερμοπομπών που τοποθετούνται στον τοίχο, αλλά η αρχή της θέρμανσης είναι η ίδια.

Μειονεκτήματα των θερμαντήρων πλάκας (θερμοσίφωνες με convector)

• Ο μετααγωγικός τύπος συσκευών θέρμανσης δεν καθιστά δυνατή την εξίσου θέρμανση του δωματίου. Οι μπαταρίες είναι πιο ζεστές από τον απέναντι τοίχο του δωματίου.
• Οι πλάκες ενός θερμαντήρα convector είναι ένας εξαιρετικός συλλέκτης σκόνης. Είναι δύσκολο να τα καθαρίσεις. Με την πάροδο του χρόνου, η σκόνη μειώνει την παραγωγή θερμότητας.
• Η εμφάνιση των θερμαντήρων πλάκας δεν είναι ενθαρρυντική, αν και υπάρχουν ωραία μοντέλα.

Παραλλαγές θερμαντικών πλακών

Ως επιλογές, οι θερμαντήρες πλάκας χρησιμοποιούνται για θέρμανση στο δάπεδο (αγωγοί αγωγών) και θέρμανση του δωματίου σαν βάση.

Σύνδεση θερμαντήρων convector

Υπάρχουν δύο τύποι θερμαντικών σωμάτων convector με σύνδεση. Αυτό πρέπει να ληφθεί υπόψη κατά την αγορά. Ο πρώτος τύπος είναι ένας θερμαντήρας convector με πλευρική σύνδεση. Ο δεύτερος τύπος είναι ένας θερμαντήρας convector με σύνδεση στο κάτω μέρος0. Συνοδεύεται από ένθετο βαλβίδας.

Θερμική απόδοση θερμαντικών πλακών

Η απόδοση θερμότητας των θερμαντήρων convector εξαρτάται από το μήκος τους και τον αριθμό των σειρών με πλάκες. Ύψος όλων των θερμαντήρων convector, 200 mm.

Έτσι, η μεταφορά θερμότητας ενός θερμαντήρα με convector σε ένα "ένα νήμα" μήκους 600 mm είναι 347 Watt. Έχει επίσης μήκος 3000 μέτρα και αποδίδει θερμότητα 1730 watt. Ένας θερμαντήρας σε 4 "κλωστές" μήκους 3000 mm αποδίδει θερμότητα 4179 W και έχει μήκος 1000 mm, θα εκπέμπει 1393 W θερμότητας.

Ο υπολογισμός του θερμαντήρα πραγματοποιείται σύμφωνα με το τυπικό σχήμα για τον υπολογισμό των τμημάτων των θερμαντήρων, λαμβάνοντας υπόψη όλους τους παράγοντες διόρθωσης. Επιτρέψτε μου να σας υπενθυμίσω πώς γίνεται αυτό. (διαβάστε το δημοσίευμα: Ο απλούστερος υπολογισμός του συστήματος θέρμανσης)

• Για 1 τετρ. περιοχή μέτρου με οροφή 3 μέτρων, χρειάζεστε 100 W θερμότητας.
• Για ένα δωμάτιο 16 τ. μέτρα, χρειάζεστε θερμάστρα 1600 watt. Αυτό είναι υπό καλές συνθήκες: ένα παράθυρο, οροφή 3 μέτρων, το δωμάτιο δεν είναι γωνιακό. Εάν αυτό δεν συμβαίνει απολύτως, χρησιμοποιούμε διορθωτικούς παράγοντες:
• Δύο παράθυρα k \u003d 1.8: 1600; 1.8 \u003d 2880W;
• Γωνιακό δωμάτιο k \u003d 1,8: 2880; 1,8 \u003d 5184W;
• Οροφή 2,65, k \u003d 2,65 / 3,0 \u003d 0,88: 5148 W; 0,88 \u003d 4547 W;
• Παράθυρο PVC k \u003d 0,8: 4547 W; 3637 W.

Ένα τυπικό παράθυρο έχει πλάτος 1400 mm, πράγμα που σημαίνει ότι κάτω από κάθε παράθυρο είναι απαραίτητο να εγκαταστήσετε θερμαντήρες πλάκας 4 τμημάτων μήκους 1400 mm, με απόδοση θερμότητας 1950 W. Τα στοιχεία προέρχονται από τα διαβατήρια των θερμαντήρων Purmo. Αυτό είναι όλο!

Συγκεκριμένα για το Obotoplenii.ru

Επιλογή καλοριφέρ για ιδιωτική κατοικία που είναι καλύτερο

Όταν ολοκληρωθούν οι εργασίες κατασκευής στο σπίτι, τίθεται το ερώτημα πώς να τακτοποιήσετε το σύστημα θέρμανσης ώστε το σπίτι να είναι ζεστό.Η κύρια μονάδα του συστήματος θέρμανσης είναι, φυσικά, τα θερμαντικά σώματα θέρμανσης. Η επιλογή τους πρέπει να προσεγγιστεί με ιδιαίτερη σοβαρότητα, γιατί από αυτό εξαρτώνται η αντοχή, η ανθεκτικότητα και η αξιοπιστία του συστήματος θέρμανσης σας.

Εξετάστε τα κύρια πλεονεκτήματα του συστήματος θέρμανσης μιας ιδιωτικής κατοικίας:

• Η εργασία του πραγματοποιείται σε χαμηλή πίεση, η οποία επηρεάζει ευνοϊκά τη λειτουργία.
• Σε αυτό το σύστημα, δεν υπάρχουν μεγάλα υδροηλεκτρικά σοκ, αυτό παρέχει ένα ευρύ φάσμα καλοριφέρ.
• Τηρώντας τις απαραίτητες τεχνικές προϋποθέσεις για την όξινη ισορροπία του νερού, η επιλογή των θερμαντικών σωμάτων είναι πολύ μεγάλη.

Λαμβάνοντας υπόψη τα παραπάνω, η επιλογή των καλοριφέρ θα πρέπει να γίνεται λαμβάνοντας υπόψη τον μέγιστο συντελεστή μεταφοράς θερμότητας και την καλή σχέση τιμής απόδοσης. Χωρίς να υπεισέλθω σε λεπτομέρειες, κάθε τύπος καλοριφέρ μπορεί να λειτουργήσει σε μια ιδιωτική κατοικία. Αλλά η γνώση των πλεονεκτημάτων του ενός ή του άλλου δεν βλάπτει.

Για την κατασκευή καλοριφέρ χρησιμοποιούνται τα ακόλουθα είδη υλικών: χυτοσίδηρος, αλουμίνιο, μέταλλο (χάλυβας), διμεταλλικό.

2 Καλοριφέρ από χυτοσίδηρο μελετάμε τα χαρακτηριστικά των συσκευών από χυτοσίδηρο

Ο απλούστερος τύπος καλοριφέρ είναι ο χυτοσίδηρος. Αυτά τα προϊόντα εξακολουθούν να είναι δημοφιλή στην αγορά, παρά τα πιο σύγχρονα αντίστοιχα. Είναι πολύ απλό να εξηγήσουμε μια τέτοια δημοτικότητα - τα προϊόντα από χυτοσίδηρο έχουν πολλά πλεονεκτήματα, όπως:

• αντοχή και ανθεκτικότητα, δοκιμασμένα στο χρόνο - μπορεί να εξυπηρετήσει δύο δεκαετίες ή περισσότερο.
• η δυνατότητα συναρμολόγησης ψυγείου από διαφορετικό αριθμό τμημάτων.
• αντοχή στη σκουριά?
• χαμηλό επίπεδο μεταφοράς θερμότητας.
• το υλικό δεν φοβάται τη χημική επίθεση.

Η αντοχή οφείλεται στο γεγονός ότι οι μπαταρίες από χυτοσίδηρο είναι εξοπλισμένες με πολύ παχιά τοιχώματα. Αλλά αυτό είναι ακριβώς το κύριο μειονέκτημα των προϊόντων - υπερβολικό βάρος λόγω της σοβαρότητας των υλικών που χρησιμοποιούνται για την παραγωγή. Η χαμηλή θερμική αγωγιμότητα θεωρείται ταυτόχρονα συν και μείον. Το κύριο πλεονέκτημα είναι ότι οι μπαταρίες, αν και ζεσταίνονται αργά, κρυώνουν επίσης αργά - εάν η θέρμανση είναι απενεργοποιημένη, τα καλοριφέρ θα παραμείνουν ζεστά για λίγο ακόμα. Αλλά η γρήγορη ρύθμιση της θερμοκρασίας με τη βοήθεια ρυθμιστών για τέτοια θερμαντικά σώματα δεν θα λειτουργήσει.

Ένα άλλο μειονέκτημα των μπαταριών από χυτοσίδηρο είναι η μη παρουσίασή τους. Είναι αλήθεια ότι στη σύγχρονη αγορά μπορείτε να βρείτε μοντέλα με αποκλειστικό σχεδιασμό, αλλά το κόστος τους θα είναι πολύ υψηλότερο από την τιμή των συνηθισμένων καλοριφέρ.

Πάνελ καλοριφέρ

Για να φτιάξετε ένα καλοριφέρ πάνελ, πρέπει να πάρετε δύο φύλλα χάλυβα, να τα κάνετε με πτερύγια και να τα συγκολλήσετε μεταξύ τους. Συνδέστε τη δομή με τους σωλήνες του συστήματος θέρμανσης, ξεκινήστε το ψυκτικό υγρό και απολαύστε τη ζωή.

Τα πάνελ μπορούν να είναι από ένα έως τρία. Όλα είναι διαθέσιμα σε διάφορα μεγέθη. Το σχέδιο είναι ελαφρύ σε βάρος. Τέτοια θερμαντικά σώματα μπορούν να ελεγχθούν με αυτοματισμό.

Φωτογραφία: καλοριφέρ πάνελ

1. Επώδυνη ευαισθησία σε υπερτάσεις πίεσης.
2. Η πολυπλοκότητα της φροντίδας.
3. Ευαισθησία στη σύνθεση του ψυκτικού υγρού.
4. Εργασία σε χαμηλή πίεση (7-9 ατμόσφαιρες, βραχυπρόθεσμα - 12-14 atm.).
5. σκουριάζοντας.

Οι ειδικοί συμβουλεύουν την εγκατάσταση μπαταριών σε ιδιωτικές κατοικίες με ψυκτικό υγρό υψηλής ποιότητας.
