Λήψη προγράμματος Υδραυλικός υπολογισμός συστήματος θέρμανσης

Προγράμματα σχεδιασμού συστημάτων θέρμανσης και ύδρευσης. παρουσίαση

1 Προγράμματα σχεδιασμού συστημάτων θέρμανσης και ύδρευσης

2 Γρήγορη επιλογή καλοριφέρ

3 Απαιτείται Auditor SDG για γρήγορη επιλογή καλοριφέρ σε διαφορετικούς τύπους κτιρίων Δεν απαιτείται εξειδικευμένη γνώση. Είναι απαραίτητο να έχετε πληροφορίες για το μέγεθος και τον σκοπό των χώρων, τον αριθμό των παραθύρων και των τοίχων έξω Το μέγεθος και τον αριθμό των συσκευών σε κάθε μεμονωμένο δωμάτιο Γενικές προδιαγραφές του εξοπλισμού Εκτιμώμενα θερμικά φορτία για μεμονωμένα δωμάτια Τεχνικές παράμετροι για επιλεγμένο εξοπλισμό Σκοπός του προγράμματος Auditor SDG Ποιες γνώσεις χρειάζονται για να εργαστείτε στο πρόγραμμα SDG Auditor Ποια δεδομένα μπορούν να ληφθούν ως αποτέλεσμα της εργασίας στο πρόγραμμα Audytor SDG

4 Ποιος μπορεί να επωφεληθεί από το πρόγραμμα Auditor SDG Designers - να υπολογίσει γρήγορα τον αριθμό και το μέγεθος των θερμαντικών σωμάτων σε ένα έργο (για παράδειγμα, στο στάδιο Α) Πελάτες - να συγκρίνουν και να επιλέξουν εξοπλισμό Υπεύθυνοι πωλήσεων εξοπλισμού θέρμανσης - να μπορούν να επιλέγουν γρήγορα συσκευές θέρμανσης και υπολογισμός του κόστους Όλοι – για να επιλέξετε και να υπολογίσετε το μέγεθος ή τον αριθμό των τμημάτων των συσκευών θέρμανσης στο σπίτι σας

5 ΓΕΝΙΚΑ Διεύθυνση αντικειμένου

6 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Κλιματική περιοχή

7 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Συνθήκες ανέμου

8 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Θερμική προστασία του κτιρίου

9 ΓΕΝΙΚΑ Αυτές οι παράμετροι του συστήματος θέρμανσης

10 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Υαλοπίνακες εξωτερικού τοίχου

11 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Υαλοπίνακες εξωτερικού τοίχου

12 ΓΕΝΙΚΑ Κατάσταση παραθύρου

13 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Προεπιλεγμένο ύψος δωματίου

14 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Απόσταση από περβάζι παραθύρου έως πάτωμα

15 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Προεπιλεγμένος τύπος ψυγείου

16 ΓΕΝΙΚΑ ΔΕΔΟΜΕΝΑ Προεπιλεγμένη θέση καλοριφέρ

17 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Προεπιλεγμένη προστασία ψυγείου

18 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Παρουσία θερμοστατικής βαλβίδας

19 Επιλογή θερμαντήρων Σύμβολο δωματίου

20 Επιλογή θερμαντήρων Σύμβολο δωματίου

21 Επιλογή συσκευών θέρμανσης Περιοχή δωματίου, m 2

22 Επιλογή Θερμοσίφωνων Ύψος δωματίου, m 2 (από προεπιλογή, λαμβάνεται από τα Γενικά δεδομένα)

23 Επιλογή συσκευών θέρμανσης Όγκος δωματίου, m 3 Αφήστε το πεδίο κενό - το πρόγραμμα θα υπολογιστεί αυτόματα

24 Επιλογή θερμαντικών ορόφων

25 Επιλογή καλοριφέρ Αριθμός εξωτερικών τοίχων

26 Επιλογή θερμαντήρων Βαθμός υαλοπινάκων Ο βαθμός υαλοπινάκων είναι το ποσοστό της επιφάνειας των παραθύρων προς την περιοχή των τοίχων έξω

27 Επιλογή Συσκευών Θέρμανσης Διαθεσιμότητα και κατάσταση παραθύρων Ο βαθμός υαλοπινάκων – η ποσοστιαία αναλογία της επιφάνειας των παραθύρων προς την περιοχή των τοίχων έξω – από προεπιλογή λαμβάνεται από τα Γενικά Δεδομένα

28 Επιλογή θερμαντήρων Απαιτούμενη απόδοση θερμότητας για τη θέρμανση αυτού του δωματίου, W Αφήστε το πεδίο κενό – το πρόγραμμα θα υπολογίσει αυτόματα

29 Επιλογή θερμαντήρων Ειδική απόδοση θερμότητας για τη θέρμανση αυτού του δωματίου, W Αφήστε το πεδίο κενό – το πρόγραμμα θα υπολογίζει αυτόματα

30 Επιλογή θερμαντήρων Απόσταση από το περβάζι παραθύρου έως το πάτωμα

31 Επιλογή θερμαντήρων Μεγαλύτερο μήκος ψυγείου Το πεδίο είναι προαιρετικό - από προεπιλογή λαμβάνεται από τα Γενικά δεδομένα

32 Επιλογή Θερμοσίφωνες Θέση καλοριφέρ

33 Επιλογή Θερμοσίφωνων Προστασία καλοριφέρ

34 Επιλογή θερμαντήρων Ποσοστό ισχύς καλοριφέρ Το πεδίο είναι προαιρετικό εάν υπάρχει 1 συσκευή στο δωμάτιο

35 Επιλογή θερμαντήρων Τύπος καλοριφέρ Το πεδίο είναι προαιρετικό — από προεπιλογή έχει ληφθεί από τα Γενικά δεδομένα F1 — καλέστε τον κατάλογο καλοριφέρ

36 Επιλογή θερμαντήρων Μήκος ή αριθμός τμημάτων ψυγείου Εισαγωγή του μεγέθους του ψυγείου χειροκίνητα - όπως απαιτείται

37 Επιλογή θερμαντήρων Επιλεγμένο καλοριφέρ

38 Επιλογή θερμαντήρων Επιλεγμένο μέγεθος ψυγείου Μήκος (ή αριθμός τμημάτων), ύψος, βάθος

39 Επιλογή καλοριφέρ Πραγματική έξοδος θέρμανσης του επιλεγμένου καλοριφέρ

40 Επιλογή καλοριφέρ Πληροφορίες - εάν έχει επιλεγεί το σωστό ψυγείο σε αυτό το δωμάτιο

41 ΑΠΟΤΕΛΕΣΜΑΤΑ της λίστας επιλογής καλοριφέρ ανά δωμάτια

42 ΑΠΟΤΕΛΕΣΜΑΤΑ

43 Προπαρασκευαστική ΠΡΟΒΟΛΗ ΕΚΤΥΠΩΣΗΣ

44 ΣΤΟΙΧΕΙΑ ΚΑΤΑΛΟΓΟΥ

46 ΣΤΟΙΧΕΙΑ ΚΑΤΑΣΚΕΥΑΣΤΗ ΚΑΙ ΠΡΟΪΟΝ

47 Σας ευχαριστούμε για την προσοχή σας

Πώς γίνονται οι υπολογισμοί υδραυλικών υπολογισμών

Υπάρχουν ορισμένες εργασίες που πρέπει να επιλυθούν για να γίνει ένας υδραυλικός υπολογισμός του συστήματος θέρμανσης:

1. Προσδιορίστε τη διάμετρο των σωλήνων σε όλα τα τμήματα του συστήματος (μην ξεχάσετε να λάβετε υπόψη την ταχύτητα κίνησης του φορέα θερμότητας).
2. Υπολογίστε την απώλεια πίεσης.
3. Επίλυση υδραυλικής ζυγοστάθμισης.
4. Και, φυσικά, ο ρυθμός ροής του ψυκτικού.

Ποια δωρεάν προγράμματα υπάρχουν για αυτό;

Όπως μπορείτε να μαντέψετε, αυτό το πρόγραμμα έχει σχεδιαστεί για να εκτελεί γρήγορα τους απαραίτητους υπολογισμούς. Αρχικά, πρέπει να κάνετε όλες τις κατάλληλες ρυθμίσεις και να επιλέξετε τα καταλληλότερα είδη εξοπλισμού. Έτσι, είναι δυνατή η δημιουργία εντελώς νέων σχημάτων. Επιπλέον, ένα έτοιμο σχέδιο μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες.

Αυτό το λογισμικό συνδυάζει αρμονικά και τις δύο επιλογές, επιτρέποντάς σας να δημιουργήσετε πρωτότυπα σχέδια και να προσαρμόσετε τα παλιά. Το πρόγραμμα έχει τις μεγαλύτερες δυνατότητες όσον αφορά τους υδραυλικούς υπολογισμούς, από τον ρυθμό ροής του ψυκτικού μέχρι την επιλογή σωλήνων της απαιτούμενης διαμέτρου. Όλα τα αποτελέσματα της εργασίας σας μπορούν να εισαχθούν στο λειτουργικό σύστημα σε οποιαδήποτε μορφή.

Αυτό το πρόγραμμα είναι δωρεάν διαθέσιμο. Σας επιτρέπει να υπολογίσετε όλα όσα χρειάζεστε για συστήματα, ανεξάρτητα από τον αριθμό των σωλήνων. Η ουσιαστική διαφορά του "Hertz", που το διακρίνει ευνοϊκά από άλλα ανάλογα, είναι ότι μπορείτε να δημιουργήσετε διάφορα έργα, τόσο σε νέα κτίρια όσο και σε ανακατασκευασμένα κτίρια, στα οποία το μείγμα γλυκόλης είναι το ψυκτικό. Το πρόγραμμα πιστοποιήθηκε από την OOO TsSPS.

Η εισαγωγή δεδομένων είναι πολύ βολική, καθώς πραγματοποιείται γραφικά. Τα αποτελέσματα των υπολογισμών απεικονίζονται με τη μορφή διαγραμμάτων.

Με αυτό, θα υπολογίσετε την επιφάνεια ή το καλοριφέρ. Αποτελείται από ένα ειδικό σύνολο τεσσάρων παρόμοιων προγραμμάτων. Ας δούμε λοιπόν τις δυνατότητες του προγράμματος:

1. Επιλογή του αγωγού ανάλογα με τη διάμετρο.
2. Επιλογή κατάλληλων καλοριφέρ.
3. Καθορίζει το ύψος στο οποίο πρέπει να τοποθετηθούν οι αντλίες.
4. Διάφορα είδη υπολογισμών θερμαντικών επιφανειών.
5. Προσδιορισμός της καταλληλότερης θερμοκρασίας.

Σε αντίθεση με τις προηγούμενες επιλογές, μπορείτε να κατεβάσετε δωρεάν μόνο μια δοκιμαστική έκδοση του προγράμματος, η οποία, φυσικά, έχει ορισμένους περιορισμούς. Πρώτα απ 'όλα, στη συντριπτική πλειονότητα των επιλογών, όχι μόνο θα μπορείτε να εισαγάγετε μια εικόνα στο λειτουργικό σύστημα, αλλά ακόμη και να την εκτυπώσετε. Επιπλέον, σε κάθε μεμονωμένη εφαρμογή υπάρχει ένα είδος ορίου: τρία ολοκληρωμένα έργα ανά μία. Ωστόσο, μπορείτε να το τροποποιήσετε άπειρες φορές, αυτό δεν απαγορεύεται. Και, τέλος, τα ολοκληρωμένα έργα θα αποθηκευτούν σε ειδική μορφή, καμία άλλη έκδοση δεν θα μπορεί να διαβάσει μια τέτοια επέκταση.

Ως αποτέλεσμα, θα ήθελα να σημειώσω ότι ο υδραυλικός υπολογισμός του συστήματος θέρμανσης αποτελεί αναπόσπαστο μέρος του σύγχρονου συστήματος ελέγχου.Για να επιλέξετε βαλβίδες ελέγχου χωρίς να έχετε ιδέα για το τι συμβαίνει στην αγορά αυτή τη στιγμή, θα πρέπει να κάνετε υπολογισμούς σε ολόκληρη την περιοχή της δομής, συνιστάται να χρησιμοποιήσετε όσο το δυνατόν πλουσιότερο βιβλιοθήκη. Η λειτουργία ολόκληρου του συστήματος θα εξαρτηθεί από το πόσο σωστά θα είναι τα δεδομένα σας.

Υπολογισμοί και εργασίες που πρέπει να γίνουν εκ των προτέρων

Ο υδραυλικός υπολογισμός είναι το πιο χρονοβόρο και πολύπλοκο στάδιο σχεδιασμού.

• Αρχικά, προσδιορίζεται η ισορροπία των θερμαινόμενων δωματίων και χώρων.
• Δεύτερον, είναι απαραίτητο να επιλέξετε τον τύπο εναλλάκτη θερμότητας ή θερμαντήρα, καθώς και να τα τακτοποιήσετε στο σχέδιο του σπιτιού.
• Τρίτον, ο υπολογισμός της θέρμανσης μιας ιδιωτικής κατοικίας προϋποθέτει ότι έχει ήδη γίνει επιλογή σχετικά με τη διαμόρφωση του συστήματος, τους τύπους αγωγών και εξαρτημάτων (ρύθμιση και διακοπή).
• Τέταρτον, πρέπει να γίνει ένα σχέδιο του συστήματος θέρμανσης. Το καλύτερο είναι αν πρόκειται για αξονομετρικό διάγραμμα. Θα πρέπει να αναφέρει τους αριθμούς, το μήκος των υπολογιζόμενων τμημάτων και τα θερμικά φορτία.
• Πέμπτον, τοποθετείται ο κύριος δακτύλιος κυκλοφορίας. Αυτό είναι ένα κλειστό κύκλωμα, συμπεριλαμβανομένων διαδοχικών τμημάτων σωλήνων που κατευθύνονται προς τον ανυψωτήρα της συσκευής (εάν εξετάζεται το σύστημα ενός σωλήνα) ή προς τον πιο απομακρυσμένο θερμαντήρα (αν υπάρχει σύστημα δύο σωλήνων) και πίσω στην πηγή θερμότητας.

Πρόγραμμα υπολογισμού HERZ HERZ επίσημη ιστοσελίδα της HERZ Armaturen στη χώρα μας

Σας ενημερώνουμε επίσης ότι η βάση δεδομένων των εξαρτημάτων HERZ στο πρόγραμμα RAUCAD έχει ενημερωθεί. Για ερωτήσεις σχετικά με την απόκτηση νέας βάσης δεδομένων, επικοινωνήστε με τον μηχανικό της ομάδας τεχνικής υποστήριξης του τμήματος εσωτερικών συστημάτων μηχανικής της εταιρείας LLC REHAU, Μόσχα, τηλ.: (495) 663-33-88 (εσωτ. 203).

HERZ C.O.

HERZ C.O. χρειάζεται για υδραυλικό υπολογισμό μονάδων και συστημάτων θέρμανσης με δύο σωλήνες και ψύξη, κατά το σχεδιασμό νέων συστημάτων, καθώς και για τη ρύθμιση υφιστάμενων σε κτίρια υπό ανακατασκευή (π.χ. μετά τη μόνωση κτιρίου), έχει τη δυνατότητα υπολογισμού συστημάτων όπου ο φορέας θερμότητας είναι μίγματα γλυκόλης.

Το πρόγραμμα καθιστά δυνατή την εκτέλεση όλων των υδραυλικών υπολογισμών του εξοπλισμού, εντός των οποίων:

επιλέγονται οι διάμετροι των αγωγών.
αναλύεται η κατανάλωση νερού στον σχεδιασμένο εξοπλισμό.
προσδιορίζονται οι απώλειες πίεσης στον εξοπλισμό.
οι υδραυλικές αντιστάσεις των δακτυλίων κυκλοφορίας προσδιορίζονται, λαμβάνοντας υπόψη τη βαρυτική πίεση που σχετίζεται με την ψύξη του νερού στους αγωγούς και τους καταναλωτές θερμότητας.
επιλέγονται οι ρυθμίσεις των ρυθμιστών διαφοράς πίεσης, εγκατεστημένες στα σημεία που έχει επιλέξει ο σχεδιαστής (η βάση των ανυψωτικών, κλαδιών κ.λπ.).
λαμβάνονται υπόψη οι απαιτούμενες αρχές των θερμοστατικών βαλβίδων.
Η υπερβολική πίεση στους δακτυλίους κυκλοφορίας μειώνεται επιλέγοντας προκαθορισμένες ρυθμίσεις βαλβίδας.
λαμβάνεται υπόψη η ανάγκη για εξοπλισμό κατάλληλης αντίστασης από πλευράς υδραυλικών της περιοχής με τον καταναλωτή θερμότητας.

Το πρόγραμμα χρησιμοποιεί πολλές λύσεις που διευκολύνουν και βελτιώνουν την εργασία. Τα σημαντικότερα από αυτά είναι:

• γραφική διαδικασία εισαγωγής δεδομένων·
• παρουσίαση των αποτελεσμάτων των υπολογισμών για το σχέδιο και τις κατόψεις·
• ένα ανεπτυγμένο σύστημα βοήθειας με ευαισθησία στο περιβάλλον που καλεί πληροφορίες για μεμονωμένες εντολές προγράμματος και μια υπόδειξη σχετικά με τα δεδομένα εισόδου.
• περιβάλλον πολλαπλών παραθύρων, σας επιτρέπει να προβάλλετε ταυτόχρονα πολλούς τύπους δεδομένων, συνόλων κ.λπ.
• κανονική συνεργασία με τον εκτυπωτή και το plotter, τη λειτουργία της προεπισκόπησης των σελίδων πριν από την εκτύπωση και την έξοδο στον plotter.
• πολυτελή διάγνωση σφαλμάτων και η λειτουργία της αυτοματοποιημένης αναζήτησής τους, τόσο στον πίνακα όσο και στο διάγραμμα.
• γρήγορη πρόσβαση στα δεδομένα καταλόγου σωλήνων, καλοριφέρ και εξαρτημάτων.

Πρόγραμμα HERZ OZC

Το πρόγραμμα HERZ OZC χρησιμοποιείται για τον προσδιορισμό των υπολογισμένων απωλειών θερμότητας μεμονωμένων δωματίων σε ένα κτίριο, καθώς και ολόκληρου του κτιρίου. Ο υπολογισμός πραγματοποιείται σύμφωνα με τα σχετικά πρότυπα. Το πρόγραμμα κάνει:

• υπολογισμός των συντελεστών μεταφοράς θερμότητας για τοίχους, δάπεδα, στέγες και οροφές μεταξύ του επάνω ορόφου και της σοφίτας.
• υπολογισμός των απωλειών θερμότητας για μεμονωμένες εγκαταστάσεις.
• υπολογισμός της απώλειας θερμότητας ολόκληρου του κτιρίου.

Το πρόγραμμα χρησιμοποιεί πολλές λύσεις που διευκολύνουν και βελτιώνουν την εργασία. Τα σημαντικότερα από αυτά είναι:

• προηγμένο σύστημα βοήθειας.
• πολυτελής κατάλογος οικοδομικών υλικών.
• η λειτουργία του αυτοματοποιημένου προσδιορισμού της αντίστασης στη μεταφορά θερμότητας, της αντίστασης των στρωμάτων αέρα των οροφών μεταξύ του επάνω ορόφου και της σοφίτας, της αντίστασης του εδάφους.
• η λειτουργία της αυτοματοποιημένης δημιουργίας των επόμενων ορόφων, η αντιγραφή δωματίων, καθώς και η επιλογή δωματίων, για παράδειγμα, εάν κατά την εισαγωγή δεδομένων για το δωμάτιο θα χρειαστεί να καλέσετε άλλο δωμάτιο.
• η επιλογή της αυτοματοποιημένης κατανομής των απωλειών θερμότητας από ένα δωμάτιο με μικρή ανάγκη για θέρμανση (για παράδειγμα, διάδρομος) σε παρακείμενους χώρους, γεγονός που καθιστά δυνατή την απευθείας μεταφορά των αποτελεσμάτων υπολογισμού στο HERZ C.O.

Το πρόγραμμα παρέχει την ευκαιρία να υπολογιστεί η απώλεια θερμότητας τεράστιων κτιρίων.

Οι παρακάτω είναι περιορισμοί δεδομένων:

Όριος αριθμός καθορισμένων περιφράξεων: 16300 Όριος αριθμός στρώσεων σε έναν φράχτη: 16300 Όριος αριθμός δωματίων: 16300 Όριος αριθμός περιφράξεων σε ένα δωμάτιο: 16300

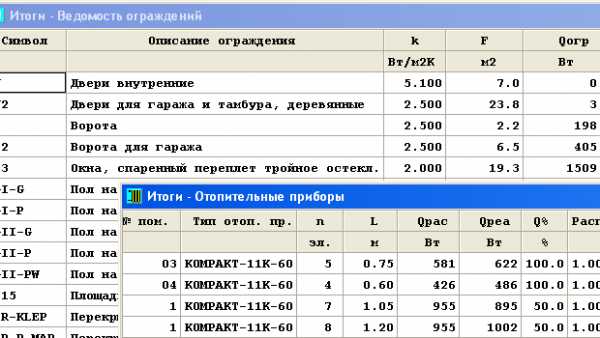

Τα αποτελέσματα των υπολογισμών της απώλειας θερμότητας είναι τα δεδομένα εξόδου για το πρόγραμμα HERZ C.O που χρησιμοποιείται για το σχεδιασμό συστημάτων τηλεθέρμανσης.

Πλήρης υπολογισμός συστημάτων θέρμανσης, ύδρευσης και αποχέτευσης σύμφωνα με το GOSTSNiPSP RAUCAD Επίσημος ιστότοπος της REHAU

Το RAUCAD είναι ένα επαγγελματικό πρόγραμμα CAD βασισμένο στο AutoCAD για το σχεδιασμό και τον υπολογισμό εσωτερικών συστημάτων μηχανικής. Ο νέος, ενσωματωμένος βοηθός λογισμικού έχει όλα όσα χρειάζεστε, από διαχείριση έργου έως προδιαγραφές παραγγελίας και προσφορές. Χάρη στη διαισθητική διεπαφή, θα σχεδιάσετε βήμα προς βήμα δίκτυα σωληνώσεων 2D και 3D για θέρμανση, παροχή νερού, αποχέτευση και αποχέτευση για την αποχέτευση νερού, καθώς και αξονομετρικά διαγράμματα, θα τα υπολογίσετε απλά και γρήγορα. Στις δυνατότητες του προγράμματος RAUCAD περιλαμβάνονται και η θερμική απολύμανση δικτύων κυκλοφορίας και η υδραυλική εξισορρόπηση στο δίκτυο θέρμανσης των σωληνώσεων.

(Η εγκατάσταση του RAUCAD απαιτεί εκδόσεις AutoCAD 2010/2011/2012/2013/2014)

• Γραφικός υπολογισμός συστημάτων σωληνώσεων θέρμανσης και ύδρευσης σύμφωνα με το SNiP 41-01-2003, SNiP 2.04.01-85*.
• Γραφικός υπολογισμός συστημάτων αποχέτευσης σύμφωνα με το SNiP 2.04.01-85*.
• Γραφικός υπολογισμός συστημάτων θέρμανσης και συστημάτων θέρμανσης χαμηλής θερμοκρασίας.
• Βοηθός σχεδιασμού στο AutoCAD με βάση συμβατικών γραφικών συμβόλων GOST (SPDS).
• Σχηματική γεννήτρια;
• Μονάδα υπολογισμού για συστήματα ύδρευσης με "καλωδίωση βρόχου" για την εξάλειψη στάσιμων ζωνών, επικίνδυνων από την άποψη της πιθανότητας ανάπτυξης βακτηρίων λεγιονέλλας.

Σχεδιασμός συστήματος θέρμανσης

• Σχεδίαση σχεδίων για συστήματα θέρμανσης στο AutoCAD.
• Σχέδια σχεδίασης συστημάτων θέρμανσης στο AutoCAD, συμπεριλαμβανομένων εξειδικευμένων χαρακτηριστικών για τη σχεδίαση αξονομετριών.
• Αυτοματοποιημένος υπολογισμός συστημάτων θέρμανσης με επιλογή διαμέτρων σωλήνων, με υδραυλική ρύθμιση και επιλογή ρύθμισης εξισορρόπησης σύμφωνα με το SNiP. Λεπτομερείς προσαρμοσμένες προδιαγραφές.

Σχεδιασμός συστημάτων ύδρευσης

• Σχεδίαση σχεδίων για συστήματα ύδρευσης στο AutoCAD.
• Σχέδια σχεδίασης συστημάτων ύδρευσης στο AutoCAD, συμπεριλαμβανομένων εξειδικευμένων χαρακτηριστικών για τη σχεδίαση αξονομετριών.
• Αυτοματοποιημένος υπολογισμός συστημάτων παροχής νερού με επιλογή διαμέτρων σωλήνων σύμφωνα με το SNiP. Λεπτομερείς προσαρμοσμένες προδιαγραφές.

Σχεδιασμός αποχετευτικών συστημάτων

• Σχεδίαση σχεδίων για συστήματα αποχέτευσης στο AutoCAD.
• Σχέδια σχεδίασης συστημάτων αποχέτευσης στο AutoCAD, συμπεριλαμβανομένων εξειδικευμένων χαρακτηριστικών για τη σχεδίαση αξονομετριών.
• Αυτοματοποιημένος υπολογισμός συστημάτων θέρμανσης με επιλογή διαμέτρων σωλήνων σύμφωνα με το SNiP. Λεπτομερείς προσαρμοσμένες προδιαγραφές.

Πρόγραμμα Προδιαγραφών Προσφορών και Παραγγελιών REHAU

• Προετοιμασία προδιαγραφών για παραγγελίες από την αποθήκη.
• Προετοιμασία εμπορικών προσφορών REHAU.
• Εξαγωγή σε αρχείο για αποστολή στο ηλεκτρονικό σύστημα παραγγελιών.

• Προετοιμασία προδιαγραφών με τη μορφή GOST.
• Εκτύπωση σε φύλλα Α3.
• Επανένωση πολλών προδιαγραφών σε μία.
• Δυνατότητα χειροκίνητης εισαγωγής και προσαρμογής προδιαγραφών.

Σχετικά με τις προκαταρκτικές εργασίες.

Λόγω του γεγονότος ότι ο υδραυλικός υπολογισμός απαιτεί πολύ χρόνο και προσπάθεια, πρέπει πρώτα να εκτελέσουμε ορισμένους υπολογισμούς:

1. Προσδιορίστε την ισορροπία των δωματίων και των δωματίων που θερμαίνονται.
2. Αποφασίστε για τον τύπο του εξοπλισμού θέρμανσης και του εναλλάκτη θερμότητας. Τακτοποιήστε τα σύμφωνα με το γενικό σχέδιο του κτιρίου.
3. Πριν προχωρήσετε στον υπολογισμό, είναι απαραίτητο να επιλέξετε αγωγούς και να αποφασίσετε για τη διαμόρφωση του συστήματος θέρμανσης στο σύνολό του.
4. Είναι απαραίτητο να γίνει ένα σχέδιο του συστήματος, κατά προτίμηση ένα αξονομετρικό διάγραμμα. Σε αυτό, υποδείξτε το μήκος των τμημάτων, τους αριθμούς και το μέγεθος του φορτίου.
5. Ο δακτύλιος κυκλοφορίας θα πρέπει επίσης να εγκατασταθεί εκ των προτέρων.

Σπουδαίος! Εάν ο υπολογισμός αφορά ένα ξύλινο σπίτι, τότε δεν υπάρχουν διαφορές μεταξύ αυτού και του τούβλου, του σκυροδέματος κ.λπ.

δεν θα είναι.

Υδραυλικές μέθοδοι υπολογισμού

Όπως έχουμε ήδη πει, ο υδραυλικός υπολογισμός μπορεί να γίνει σε ηλεκτρονική αριθμομηχανή, χρησιμοποιώντας ειδικό πρόγραμμα ή σε υπολογιστικό φύλλο Excel. Η πρώτη επιλογή είναι κατάλληλη ακόμη και για όσους δεν καταλαβαίνουν τίποτα από τη θερμική μηχανική και την υδραυλική. Φυσικά, αυτή η μέθοδος μπορεί να λάβει μόνο κατά προσέγγιση τιμές, οι οποίες δεν μπορούν να χρησιμοποιηθούν σε μεγάλα και πολύπλοκα έργα.

Παράδειγμα αξονομετρικού διαγράμματος.

Το λογισμικό είναι πολύ ακριβό και δεν έχει νόημα να το αγοράζετε κάθε φορά, αλλά μπορείτε να δημιουργήσετε ένα υπολογιστικό φύλλο στο Excel χωρίς επένδυση. Μπορείτε να εκτελέσετε τον υπολογισμό χρησιμοποιώντας διαφορετικούς τύπους:

• Θεωρητικά υδραυλικά?
• SNIP 2.04.02-84.

Αλλά η μέθοδος υπολογισμού μπορεί επίσης να διαφέρει: συγκεκριμένες απώλειες πίεσης ή χαρακτηριστικά αντίστασης. Το τελευταίο δεν μπορεί να χρησιμοποιηθεί για συστήματα βαρύτητας με φυσική κυκλοφορία ψυκτικού. Κατά την εγκατάσταση μικρών κυκλωμάτων θέρμανσης με εξαναγκασμένη κυκλοφορία δύο σωλήνων, αρκεί να ακολουθήσετε μερικούς απλούς κανόνες. Οι κύριες γραμμές είναι κατασκευασμένες από σωλήνες πολυπροπυλενίου με εξωτερική διάμετρο 25 mm. Οι έξοδοι στα καλοριφέρ είναι κατασκευασμένες από σωλήνες 20 mm. Και γράψαμε για το πώς να επιλέξετε μια αντλία.
