Υπολογισμός του θερμικού φορτίου για τη θέρμανση του κτιρίου

Άλλοι τρόποι προσδιορισμού της ποσότητας θερμότητας

Προσθέτουμε ότι υπάρχουν και άλλοι τρόποι με τους οποίους μπορείτε να υπολογίσετε την ποσότητα θερμότητας που εισέρχεται στο σύστημα θέρμανσης. Σε αυτήν την περίπτωση, ο τύπος όχι μόνο διαφέρει ελαφρώς από αυτούς που δίνονται παρακάτω, αλλά έχει επίσης αρκετές παραλλαγές.

Όσον αφορά τις τιμές των μεταβλητών, είναι οι ίδιες εδώ όπως στην προηγούμενη παράγραφο αυτού του άρθρου. Με βάση όλα αυτά, μπορούμε να βγάλουμε ένα σίγουρο συμπέρασμα ότι είναι πολύ πιθανό να υπολογίσουμε μόνοι μας τη θερμότητα για θέρμανση. Ωστόσο, ταυτόχρονα, δεν πρέπει να ξεχνάμε τη διαβούλευση με εξειδικευμένους οργανισμούς που είναι υπεύθυνοι για την παροχή στέγης με θερμότητα, καθώς οι μέθοδοι και οι αρχές τους για τους υπολογισμούς μπορεί να διαφέρουν και σημαντικά και η διαδικασία μπορεί να αποτελείται από διαφορετικό σύνολο μέτρων .

Εάν σκοπεύετε να εξοπλίσετε ένα σύστημα "θερμού δαπέδου", τότε ετοιμαστείτε για το γεγονός ότι η διαδικασία υπολογισμού θα είναι πιο περίπλοκη, καθώς λαμβάνει υπόψη όχι μόνο τα χαρακτηριστικά του κυκλώματος θέρμανσης, αλλά και τα χαρακτηριστικά του ηλεκτρικού δικτύου, που μάλιστα θα ζεστάνει το πάτωμα. Επιπλέον, οι οργανισμοί που εγκαθιστούν αυτού του είδους τον εξοπλισμό θα είναι επίσης διαφορετικοί.

Σημείωση! Οι άνθρωποι αντιμετωπίζουν συχνά το πρόβλημα όταν οι θερμίδες πρέπει να μετατρέπονται σε κιλοβάτ, κάτι που εξηγείται από τη χρήση μιας μονάδας μέτρησης σε πολλά εξειδικευμένα εγχειρίδια, η οποία στο διεθνές σύστημα ονομάζεται «Ci». >. Σε τέτοιες περιπτώσεις, πρέπει να θυμόμαστε ότι ο συντελεστής λόγω του οποίου οι κιλοθερμίδες θα μετατραπούν σε κιλοβάτ είναι 850

Με πιο απλά λόγια, ένα κιλοβάτ είναι 850 κιλοθερμίδες. Αυτή η επιλογή υπολογισμού είναι απλούστερη από την παραπάνω, καθώς είναι δυνατός ο προσδιορισμός της τιμής σε γιγαθερμίδες σε λίγα δευτερόλεπτα, καθώς το Gcal, όπως αναφέρθηκε προηγουμένως, είναι ένα εκατομμύριο θερμίδες

Σε τέτοιες περιπτώσεις, πρέπει να θυμόμαστε ότι ο συντελεστής λόγω του οποίου οι χιλιοθερμίδες θα μετατραπούν σε κιλοβάτ είναι 850. Με απλούστερους όρους, ένα κιλοβάτ είναι 850 χιλιοθερμίδες. Αυτή η επιλογή υπολογισμού είναι απλούστερη από την παραπάνω, καθώς είναι δυνατός ο προσδιορισμός της τιμής σε γιγαθερμίδες σε λίγα δευτερόλεπτα, καθώς το Gcal, όπως αναφέρθηκε προηγουμένως, είναι ένα εκατομμύριο θερμίδες.

Προκειμένου να αποφευχθούν πιθανά σφάλματα, δεν πρέπει να ξεχνάμε ότι σχεδόν όλοι οι σύγχρονοι μετρητές θερμότητας λειτουργούν με κάποιο σφάλμα, αν και εντός του επιτρεπόμενου εύρους. Ένα τέτοιο σφάλμα μπορεί επίσης να υπολογιστεί με τα χέρια σας, για το οποίο πρέπει να χρησιμοποιήσετε τον ακόλουθο τύπο:

Παραδοσιακά, τώρα ανακαλύπτουμε τι σημαίνει καθεμία από αυτές τις μεταβλητές τιμές.

1. V1 είναι ο ρυθμός ροής του ρευστού εργασίας στον αγωγό παροχής.

2. V2 - ένας παρόμοιος δείκτης, αλλά ήδη βρίσκεται στον αγωγό "επιστροφής".

3. 100 είναι ο αριθμός με τον οποίο η τιμή μετατρέπεται σε ποσοστό.

4. Τέλος, Ε είναι το σφάλμα της λογιστικής συσκευής.

Σύμφωνα με τις λειτουργικές απαιτήσεις και τα πρότυπα, το μέγιστο επιτρεπόμενο σφάλμα δεν πρέπει να υπερβαίνει το 2 τοις εκατό, αν και στους περισσότερους μετρητές είναι κάπου γύρω στο 1 τοις εκατό.

Ως αποτέλεσμα, σημειώνουμε ότι ένα σωστά υπολογισμένο Gcal για θέρμανση μπορεί να εξοικονομήσει σημαντικά χρήματα που δαπανώνται για τη θέρμανση ενός δωματίου. Με την πρώτη ματιά, αυτή η διαδικασία είναι αρκετά περίπλοκη, αλλά - και το είδατε μόνοι σας - με καλές οδηγίες, δεν υπάρχει τίποτα δύσκολο σε αυτήν.

Αυτό είναι όλο. Σας προτείνουμε επίσης να παρακολουθήσετε το θεματικό βίντεο παρακάτω. Καλή επιτυχία στη δουλειά σας και, σύμφωνα με την παράδοση, ζεστοί χειμώνες να σας!

Υδραυλικός υπολογισμός

Έτσι, αποφασίσαμε για τις απώλειες θερμότητας, έχει επιλεγεί η ισχύς της μονάδας θέρμανσης, μένει μόνο να προσδιοριστεί ο όγκος του απαιτούμενου ψυκτικού και, κατά συνέπεια, οι διαστάσεις, καθώς και τα υλικά των σωλήνων, των καλοριφέρ και των βαλβίδων μεταχειρισμένος.

Πρώτα απ 'όλα, προσδιορίζουμε τον όγκο του νερού μέσα στο σύστημα θέρμανσης. Αυτό θα απαιτήσει τρεις δείκτες:

Η συνολική ισχύς του συστήματος θέρμανσης.
Διαφορά θερμοκρασίας στην έξοδο και στην είσοδο στον λέβητα θέρμανσης.
Θερμοχωρητικότητα νερού. Αυτός ο δείκτης είναι τυπικός και ίσος με 4,19 kJ.

Υδραυλικός υπολογισμός του συστήματος θέρμανσης

Ο τύπος έχει ως εξής - ο πρώτος δείκτης διαιρείται με τους δύο τελευταίους. Παρεμπιπτόντως, αυτός ο τύπος υπολογισμού μπορεί να χρησιμοποιηθεί για οποιοδήποτε τμήμα του συστήματος θέρμανσης.

Εδώ είναι σημαντικό να σπάσετε τη γραμμή σε μέρη έτσι ώστε σε καθένα η ταχύτητα του ψυκτικού υγρού να είναι η ίδια. Ως εκ τούτου, οι ειδικοί συνιστούν να κάνετε μια βλάβη από τη μια βαλβίδα διακοπής στην άλλη, από το ένα θερμαντικό σώμα στο άλλο

Τώρα στραφούμε στον υπολογισμό της απώλειας πίεσης του ψυκτικού υγρού, η οποία εξαρτάται από την τριβή μέσα στο σύστημα σωλήνων. Για αυτό, χρησιμοποιούνται μόνο δύο ποσότητες, οι οποίες πολλαπλασιάζονται μαζί στον τύπο. Αυτά είναι το μήκος του κύριου τμήματος και οι συγκεκριμένες απώλειες τριβής.

Αλλά η απώλεια πίεσης στις βαλβίδες υπολογίζεται χρησιμοποιώντας έναν εντελώς διαφορετικό τύπο. Λαμβάνει υπόψη δείκτες όπως:

Πυκνότητα φορέα θερμότητας.
Η ταχύτητά του στο σύστημα.
Ο συνολικός δείκτης όλων των συντελεστών που υπάρχουν σε αυτό το στοιχείο.

Προκειμένου και οι τρεις δείκτες, που προκύπτουν από τύπους, να προσεγγίσουν τυπικές τιμές, είναι απαραίτητο να επιλέξετε τις σωστές διαμέτρους σωλήνων. Για σύγκριση, θα δώσουμε ένα παράδειγμα πολλών τύπων σωλήνων, ώστε να είναι σαφές πώς η διάμετρός τους επηρεάζει τη μεταφορά θερμότητας.

Μεταλλικός-πλαστικός σωλήνας διαμέτρου 16 mm. Η θερμική του ισχύς κυμαίνεται στην περιοχή 2,8-4,5 kW. Η διαφορά στον δείκτη εξαρτάται από τη θερμοκρασία του ψυκτικού. Λάβετε όμως υπόψη ότι αυτό είναι ένα εύρος όπου ορίζονται οι ελάχιστες και οι μέγιστες τιμές.
Ο ίδιος σωλήνας με διάμετρο 32 mm. Σε αυτήν την περίπτωση, η ισχύς κυμαίνεται μεταξύ 13-21 kW.
Σωλήνας πολυπροπυλενίου. Διάμετρος 20 mm - εύρος ισχύος 4-7 kW.
Ο ίδιος σωλήνας με διάμετρο 32 mm - 10-18 kW.

Και το τελευταίο είναι ο ορισμός της αντλίας κυκλοφορίας. Προκειμένου το ψυκτικό υγρό να κατανέμεται ομοιόμορφα σε όλο το σύστημα θέρμανσης, είναι απαραίτητο η ταχύτητά του να είναι όχι μικρότερη από 0,25 m / s και όχι μεγαλύτερη από 1,5 m / s. Σε αυτή την περίπτωση, η πίεση δεν πρέπει να είναι μεγαλύτερη από 20 MPa. Εάν η ταχύτητα του ψυκτικού υγρού είναι υψηλότερη από τη μέγιστη προτεινόμενη τιμή, τότε το σύστημα σωλήνων θα λειτουργεί με θόρυβο. Εάν η ταχύτητα είναι μικρότερη, τότε μπορεί να συμβεί αερισμός του κυκλώματος.

Βρείτε μια διαρροή

Για να εξοικονομήσετε περισσότερα, όταν συνοψίζετε το σύστημα θέρμανσης, πρέπει να λάβετε υπόψη όλα τα "άρρωστα" σημεία διαρροής θερμότητας. Δεν θα είναι περιττό να πούμε ότι τα παράθυρα πρέπει να σφραγιστούν. Το πάχος των τοίχων σάς επιτρέπει να διατηρείτε τη θερμότητα, τα ζεστά δάπεδα διατηρούν το υπόβαθρο θερμοκρασίας σε θετικό επίπεδο. Η κατανάλωση θερμικής ενέργειας για τη θέρμανση του δωματίου εξαρτάται από το ύψος των οροφών, τον τύπο του συστήματος εξαερισμού, τα δομικά υλικά κατά την κατασκευή του κτιρίου.

Αφού αφαιρέσετε όλες τις απώλειες θερμότητας, πρέπει να προσεγγίσετε σοβαρά την επιλογή ενός λέβητα θέρμανσης. Το κύριο πράγμα εδώ είναι το δημοσιονομικό μέρος του ζητήματος. Ανάλογα με την ισχύ και την ευελιξία, η τιμή της συσκευής ποικίλλει επίσης. Εάν υπάρχει ήδη αέριο στο σπίτι, τότε υπάρχει εξοικονόμηση ηλεκτρικής ενέργειας (το κόστος του οποίου είναι σημαντικό) και μαζί με την προετοιμασία, για παράδειγμα, του δείπνου, το σύστημα ζεσταίνεται ταυτόχρονα.

Ένα άλλο σημείο στη διατήρηση της θερμότητας είναι ο τύπος του θερμαντήρα - convector, καλοριφέρ, μπαταρία κ.λπ. Η πιο κατάλληλη λύση στο πρόβλημα είναι σώμα καλοριφέρ
, ο αριθμός των τμημάτων των οποίων υπολογίζεται χρησιμοποιώντας έναν απλό τύπο. Ένα τμήμα (νεύρο) του καλοριφέρ έχει ισχύ 150 Watt, για ένα δωμάτιο 10 μέτρων αρκούν 1700 Watt. Διαιρώντας, παίρνουμε 13 τμήματα απαραίτητα για την άνετη θέρμανση του χώρου.

Υπολογισμός του θερμικού φορτίου για τη θέρμανση του κτιρίου

Κατά την εγκατάσταση του συστήματος θέρμανσης τοποθετώντας καλοριφέρ, μπορείτε να συνδέσετε αμέσως το σύστημα ενδοδαπέδιας θέρμανσης. Η συνεχής κυκλοφορία του ψυκτικού υγρού δημιουργεί ομοιόμορφη θερμοκρασία σε όλο το δωμάτιο.

Είτε πρόκειται για ένα βιομηχανικό κτίριο είτε για ένα κτίριο κατοικιών, πρέπει να κάνετε ικανούς υπολογισμούς και να συντάξετε ένα διάγραμμα του κυκλώματος του συστήματος θέρμανσης

Σε αυτό το στάδιο, οι ειδικοί συνιστούν να δοθεί ιδιαίτερη προσοχή στον υπολογισμό του πιθανού θερμικού φορτίου στο κύκλωμα θέρμανσης, καθώς και στην ποσότητα του καυσίμου που καταναλώνεται και της παραγόμενης θερμότητας.

Κύριοι Παράγοντες

Ένα ιδανικά υπολογισμένο και σχεδιασμένο σύστημα θέρμανσης πρέπει να διατηρεί την καθορισμένη θερμοκρασία στο δωμάτιο και να αντισταθμίζει τις προκύπτουσες απώλειες θερμότητας. Κατά τον υπολογισμό του δείκτη του θερμικού φορτίου στο σύστημα θέρμανσης στο κτίριο, πρέπει να λάβετε υπόψη:

Σκοπός του κτιρίου: οικιστικός ή βιομηχανικός.

Χαρακτηριστικά των δομικών στοιχείων της κατασκευής. Αυτά είναι παράθυρα, τοίχοι, πόρτες, στέγη και σύστημα εξαερισμού.

Διαστάσεις κατοικίας. Όσο μεγαλύτερο είναι, τόσο πιο ισχυρό θα πρέπει να είναι το σύστημα θέρμανσης. Φροντίστε να λάβετε υπόψη την περιοχή των ανοιγμάτων των παραθύρων, των θυρών, των εξωτερικών τοίχων και τον όγκο κάθε εσωτερικού χώρου.

Η παρουσία δωματίων για ειδικούς σκοπούς (λουτρό, σάουνα κ.λπ.).

Πτυχίο εξοπλισμού με τεχνικές συσκευές. Δηλαδή την ύπαρξη παροχής ζεστού νερού, συστημάτων εξαερισμού, κλιματισμού και το είδος του συστήματος θέρμανσης.

Για μονόκλινο δωμάτιο. Για παράδειγμα, σε δωμάτια που προορίζονται για αποθήκευση, δεν είναι απαραίτητο να διατηρείται μια άνετη θερμοκρασία για ένα άτομο.

Αριθμός σημείων με παροχή ζεστού νερού. Όσο περισσότερα από αυτά, τόσο περισσότερο φορτώνεται το σύστημα.

Περιοχή υαλωμένων επιφανειών. Τα δωμάτια με μπαλκονόπορτες χάνουν σημαντική ποσότητα θερμότητας.

Πρόσθετοι όροι. Σε κτίρια κατοικιών, αυτός μπορεί να είναι ο αριθμός των δωματίων, των μπαλκονιών και των λότζων και των λουτρών. Στη βιομηχανία - ο αριθμός των εργάσιμων ημερών σε ένα ημερολογιακό έτος, οι βάρδιες, η τεχνολογική αλυσίδα της παραγωγικής διαδικασίας κ.λπ.

Κλιματικές συνθήκες της περιοχής. Κατά τον υπολογισμό των απωλειών θερμότητας, λαμβάνονται υπόψη οι θερμοκρασίες του δρόμου. Εάν οι διαφορές είναι ασήμαντες, τότε μια μικρή ποσότητα ενέργειας θα δαπανηθεί για αποζημίωση. Ενώ στους -40 ° C έξω από το παράθυρο θα απαιτήσει σημαντικά έξοδα.

Μετρητές θερμότητας

Τώρα ας μάθουμε ποιες πληροφορίες χρειάζονται για τον υπολογισμό της θέρμανσης. Είναι εύκολο να μαντέψει κανείς ποιες είναι αυτές οι πληροφορίες.

1. Η θερμοκρασία του ρευστού εργασίας στην έξοδο / είσοδο ενός συγκεκριμένου τμήματος της γραμμής.

2. Ο ρυθμός ροής του ρευστού εργασίας που διέρχεται από τις συσκευές θέρμανσης.

Ο ρυθμός ροής προσδιορίζεται με τη χρήση θερμομετρικών συσκευών, δηλαδή μετρητών. Αυτά μπορεί να είναι δύο τύπων, ας τα γνωρίσουμε.

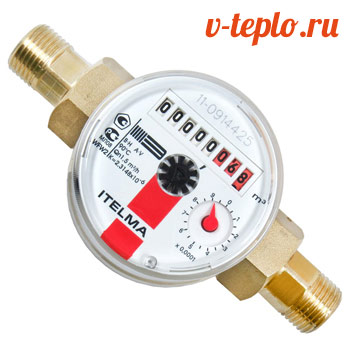

Μπερατόμετρα

Τέτοιες συσκευές προορίζονται όχι μόνο για συστήματα θέρμανσης, αλλά και για παροχή ζεστού νερού. Η μόνη διαφορά τους από εκείνους τους μετρητές που χρησιμοποιούνται για κρύο νερό είναι το υλικό από το οποίο είναι κατασκευασμένη η φτερωτή - σε αυτή την περίπτωση είναι πιο ανθεκτική σε υψηλές θερμοκρασίες.

Όσο για τον μηχανισμό εργασίας, είναι σχεδόν ο ίδιος:

λόγω της κυκλοφορίας του ρευστού εργασίας, η πτερωτή αρχίζει να περιστρέφεται.
η περιστροφή της πτερωτής μεταφέρεται στον λογιστικό μηχανισμό.
η μεταφορά πραγματοποιείται χωρίς άμεση αλληλεπίδραση, αλλά με τη βοήθεια μόνιμου μαγνήτη.

Παρά το γεγονός ότι ο σχεδιασμός τέτοιων μετρητών είναι εξαιρετικά απλός, το όριο απόκρισής τους είναι αρκετά χαμηλό, επιπλέον, υπάρχει αξιόπιστη προστασία από την παραμόρφωση των ενδείξεων: η παραμικρή προσπάθεια πέδησης της πτερωτής μέσω εξωτερικού μαγνητικού πεδίου σταματά χάρη στο αντιμαγνητική οθόνη.

Όργανα με διαφορικό καταγραφέα

Τέτοιες συσκευές λειτουργούν με βάση το νόμο του Bernoulli, ο οποίος δηλώνει ότι η ταχύτητα ροής αερίου ή υγρού είναι αντιστρόφως ανάλογη με τη στατική του κίνηση. Πώς όμως μπορεί να εφαρμοστεί αυτή η υδροδυναμική ιδιότητα στον υπολογισμό του ρυθμού ροής του ρευστού εργασίας; Πολύ απλό - απλά πρέπει να φράξετε τη διαδρομή της με μια ροδέλα συγκράτησης. Σε αυτή την περίπτωση, ο ρυθμός πτώσης πίεσης σε αυτό το πλυντήριο θα είναι αντιστρόφως ανάλογος με την ταχύτητα του κινούμενου ρεύματος. Και αν η πίεση καταγράφεται από δύο αισθητήρες ταυτόχρονα, τότε μπορείτε εύκολα να προσδιορίσετε τον ρυθμό ροής και σε πραγματικό χρόνο.

Σημείωση! Ο σχεδιασμός του μετρητή συνεπάγεται την παρουσία ηλεκτρονικών.Η συντριπτική πλειοψηφία τέτοιων σύγχρονων μοντέλων παρέχει όχι μόνο ξηρές πληροφορίες (θερμοκρασία του ρευστού εργασίας, κατανάλωσή του), αλλά καθορίζει επίσης την πραγματική χρήση της θερμικής ενέργειας.

Η μονάδα ελέγχου εδώ είναι εξοπλισμένη με θύρα για σύνδεση σε υπολογιστή και μπορεί να ρυθμιστεί χειροκίνητα.

Πολλοί αναγνώστες θα έχουν πιθανώς μια λογική ερώτηση: τι γίνεται αν δεν μιλάμε για ένα κλειστό σύστημα θέρμανσης, αλλά για ένα ανοιχτό, στο οποίο είναι δυνατή η επιλογή για παροχή ζεστού νερού; Πώς, σε αυτή την περίπτωση, να υπολογίσετε το Gcal για θέρμανση; Η απάντηση είναι προφανής: εδώ οι αισθητήρες πίεσης (καθώς και οι ροδέλες συγκράτησης) τοποθετούνται ταυτόχρονα τόσο στην τροφοδοσία όσο και στην "επιστροφή". Και η διαφορά στον ρυθμό ροής του ρευστού εργασίας θα υποδεικνύει την ποσότητα του θερμαινόμενου νερού που χρησιμοποιήθηκε για οικιακές ανάγκες.

Πώς να μειώσετε το τρέχον κόστος θέρμανσης

Σχέδιο κεντρικής θέρμανσης πολυκατοικίας

Δεδομένων των διαρκώς αυξανόμενων τιμολογίων για τη στέγαση και τις κοινοτικές υπηρεσίες παροχής θερμότητας, το θέμα της μείωσης αυτών των δαπανών γίνεται όλο και πιο επίκαιρο κάθε χρόνο. Το πρόβλημα της μείωσης του κόστους έγκειται στις ιδιαιτερότητες της λειτουργίας ενός κεντρικού συστήματος.

Πώς να μειώσετε την πληρωμή για θέρμανση και ταυτόχρονα να εξασφαλίσετε το σωστό επίπεδο θέρμανσης των χώρων; Πρώτα απ 'όλα, πρέπει να μάθετε ότι οι συνήθεις αποτελεσματικοί τρόποι μείωσης των απωλειών θερμότητας δεν λειτουργούν για την τηλεθέρμανση. Εκείνοι. εάν η πρόσοψη του σπιτιού ήταν μονωμένη, οι δομές παραθύρων αντικαταστάθηκαν με νέες - το ποσό πληρωμής θα παραμείνει το ίδιο.

Ο μόνος τρόπος μείωσης του κόστους θέρμανσης είναι η εγκατάσταση ατομικών μετρητών θερμότητας. Ωστόσο, μπορεί να αντιμετωπίσετε τα ακόλουθα προβλήματα:

Ένας μεγάλος αριθμός θερμικών ανυψωτικών στο διαμέρισμα. Επί του παρόντος, το μέσο κόστος εγκατάστασης ενός μετρητή θέρμανσης κυμαίνεται από 18 έως 25 χιλιάδες ρούβλια. Για να υπολογιστεί το κόστος θέρμανσης για μια μεμονωμένη συσκευή, πρέπει να εγκατασταθούν σε κάθε ανυψωτικό.
Δυσκολία στην απόκτηση άδειας εγκατάστασης μετρητή. Για να γίνει αυτό, είναι απαραίτητο να αποκτήσετε τεχνικές συνθήκες και, στη βάση τους, να επιλέξετε το βέλτιστο μοντέλο της συσκευής.
Προκειμένου να γίνει έγκαιρη πληρωμή για την παροχή θερμότητας σύμφωνα με έναν μεμονωμένο μετρητή, είναι απαραίτητο να τα αποστέλλετε περιοδικά για επαλήθευση. Για να γίνει αυτό, πραγματοποιείται η αποσυναρμολόγηση και η επακόλουθη εγκατάσταση της συσκευής που έχει περάσει την επαλήθευση. Αυτό συνεπάγεται επίσης πρόσθετο κόστος.

Η αρχή της λειτουργίας ενός κοινού μετρητή σπιτιού

Ωστόσο, παρά αυτούς τους παράγοντες, η εγκατάσταση ενός μετρητή θερμότητας θα οδηγήσει τελικά σε σημαντική μείωση των πληρωμών για υπηρεσίες παροχής θερμότητας. Εάν το σπίτι έχει ένα σχέδιο με πολλούς ανυψωτήρες θερμότητας που περνούν από κάθε διαμέρισμα, μπορείτε να εγκαταστήσετε έναν κοινό μετρητή σπιτιού. Σε αυτή την περίπτωση, η μείωση του κόστους δεν θα είναι τόσο σημαντική.

Κατά τον υπολογισμό της πληρωμής για θέρμανση σύμφωνα με έναν κοινό μετρητή σπιτιού, δεν λαμβάνεται υπόψη η ποσότητα της θερμότητας που λαμβάνεται, αλλά η διαφορά μεταξύ αυτής και του σωλήνα επιστροφής του συστήματος. Αυτός είναι ο πιο αποδεκτός και ανοιχτός τρόπος διαμόρφωσης του τελικού κόστους της υπηρεσίας. Επιπλέον, επιλέγοντας το βέλτιστο μοντέλο της συσκευής, μπορείτε να βελτιώσετε περαιτέρω το σύστημα θέρμανσης του σπιτιού σύμφωνα με τους ακόλουθους δείκτες:

Η δυνατότητα ελέγχου της ποσότητας θερμικής ενέργειας που καταναλώνεται στο κτίριο ανάλογα με εξωτερικούς παράγοντες - την εξωτερική θερμοκρασία.
Ένας διαφανής τρόπος υπολογισμού της πληρωμής για θέρμανση. Ωστόσο, σε αυτή την περίπτωση, το συνολικό ποσό κατανέμεται σε όλα τα διαμερίσματα του σπιτιού ανάλογα με την περιοχή τους και όχι με την ποσότητα της θερμικής ενέργειας που ήρθε σε κάθε δωμάτιο.

Επιπλέον, μόνο εκπρόσωποι της εταιρείας διαχείρισης μπορούν να ασχοληθούν με τη συντήρηση και τη διαμόρφωση του κοινού μετρητή σπιτιού. Ωστόσο, οι κάτοικοι έχουν το δικαίωμα να απαιτούν όλες τις απαραίτητες αναφορές για τη συμφωνία συμπληρωμένων και δεδουλευμένων λογαριασμών κοινής ωφελείας για παροχή θερμότητας.

Εκτός από την εγκατάσταση ενός μετρητή θερμότητας, είναι απαραίτητο να εγκαταστήσετε μια σύγχρονη μονάδα ανάμειξης για τον έλεγχο του βαθμού θέρμανσης του ψυκτικού που περιλαμβάνεται στο σύστημα θέρμανσης του σπιτιού.

4 Εκτιμώμενα θερμικά φορτία του σχολείου

Υπολογισμός θερμικών φορτίων

Εκτιμώμενο ωριαίο θερμικό φορτίο
καθορίζεται θέρμανση ξεχωριστού κτιρίου
σύμφωνα με τους συγκεντρωτικούς δείκτες:

Q_ο=η∙α∙V∙q∙(t_Π-τ_ο)∙(1+K_i.r.)∙10-6
(3.6)

όπου - διόρθωση
παράγοντας διαφοράς
σχεδιασμός εξωτερική θερμοκρασία
για σχεδιασμό θέρμανσης_οαπότ_ο\u003d -30 ° C, στον οποίο προσδιορίζεται
λαμβάνεται η αντίστοιχη τιμή
σύμφωνα με το Παράρτημα 3, α=0,94;

V- όγκος του κτιρίου στο εξωτερικό
μέτρο, V=2361 m3;

q_ο—
ειδικό θερμαντικό χαρακτηριστικό
κτίρια σε_ο= -30 °, αποδεχτείτε q_ο=0,523
W/(m3∙◦С)

t_Π— θερμοκρασία αέρα σχεδιασμού
σε ένα θερμαινόμενο κτίριο, δεχόμαστε 16 ° C

t_Ο— υπολογισμένη εξωτερική θερμοκρασία
σχεδιασμός αέρα για θέρμανση
(τ_Ο=-34◦С)

η- απόδοση λέβητα;

κ_i.r.— υπολογισμένος συντελεστής
θερμική διήθηση
και την πίεση του ανέμου, δηλ. αναλογία
απώλεια θερμότητας από ένα κτίριο με διήθηση
και μεταφορά θερμότητας μέσω εξωτερικού
φράχτες σε εξωτερική θερμοκρασία
αέρας που υπολογίζεται για το σχεδιασμό
θέρμανση. Υπολογίζεται σύμφωνα με τον τύπο:

κ_i.r.=10-2∙[2∙g∙L∙(1-(273+t_ο)/(273+tн))+ω]1/2
(3.7)

όπου g είναι η επιτάχυνση του ελεύθερου
πτώση, m/s2;

L είναι το ελεύθερο ύψος του κτιρίου,
πάρτε ίσο με 5 m.

ω - υπολογίζεται για μια δεδομένη περιοχή
ταχύτητα ανέμου κατά την περίοδο θέρμανσης,
ω=3m/s

κ_i.r.=10-2∙[2∙9,81∙5∙(1-(273-34)/(273+16))+3]1/2=0,044

Q_ο=0,91∙0,94∙2361∙(16+34)∙(1+0,044)∙0,39
∙10-6=49622.647∙10-6W.

Υπολογισμός φορτίων αερισμού

Ελλείψει αεριζόμενου έργου
κτίρια εκτιμώμενη κατανάλωση αυτών των σχεδιών
αερισμός, W [kcal / h], που προσδιορίζεται από
τύπος για μεγεθυντικούς υπολογισμούς:

Q_v =
V_nq_v∙( t_Εγώ — τ_Ο ),

(3.8 )

όπου v_n —
όγκος κτιρίου με εξωτερική μέτρηση, m3
;

q_v - συγκεκριμένος
χαρακτηριστικά εξαερισμού του κτιρίου,
W/(m 3 °C)
[kcal/(h m3 °C)], λαμβανόμενη σύμφωνα με
υπολογισμός; ελλείψει στοιχείων στον πίνακα.
6 για δημόσια κτίρια.

t_ι, —
μέση θερμοκρασία εσωτερικού αέρα
αεριζόμενοι χώροι του κτιρίου, 16 °C.

t_Ο, - υπολογίστηκε
εξωτερική θερμοκρασία για
σχεδιασμός θέρμανσης, -34°С,

Q_v= 2361∙0,09(16+34)=10624,5

Προσδιορισμός της ποσότητας θερμότητας στο ΖΝΧ
Q_{παροχή ζεστού νερού}=1,2∙M∙(a+b)∙(t_σολ-τ_Χ)∙γ_Πcf/n_ντο, (3.9)

όπου M είναι ο εκτιμώμενος αριθμός καταναλωτών.

α - το ποσοστό κατανάλωσης νερού ανά
παροχή ζεστού νερού σε θερμοκρασία

t_σολ=
55 C
ανά άτομο ανά ημέρα, kg/(ημέρα × άτομο)·

β - κατανάλωση ζεστού νερού με
θερμοκρασία t_σολ=
55 C,
kg (ιβ) για δημόσια κτίρια, που αναφέρονται
σε έναν κάτοικο της περιοχής· Χωρίς
συνιστώνται ακριβέστερα δεδομένα
πάρτε b = 25 kg την ημέρα για ένα
άτομο, kg/(ημέρα × άτομο);

ντο_Πcf=4,19
kJ/(kg×K) – ειδική θερμοχωρητικότητα νερού
στη μέση θερμοκρασία του t_{Νυμφεύω} =
(τ_σολ-τ_Χ)/2;

t_Χ–
θερμοκρασία κρύου νερού στη θέρμανση
περίοδος (ελλείψει στοιχείων, γίνεται δεκτό
ίσο με 5 C);

n_ντο–
εκτιμώμενη διάρκεια παροχής θερμότητας
για παροχή ζεστού νερού, s/ημέρα? στο
24ωρη παροχή n_ντο=24×3600=86400
Με;

ο συντελεστής 1,2 λαμβάνει υπόψη
στέγνωμα ζεστού νερού σε δωμάτια συνδρομητών
συστήματα ζεστού νερού.

Q_{παροχή ζεστού νερού}=1,2∙300∙
(5+25) ∙
(55-5)
∙4,19/86400=26187,5
Τρ

Τύπος υπολογισμού

Πρότυπα κατανάλωσης θερμικής ενέργειας

Τα θερμικά φορτία υπολογίζονται λαμβάνοντας υπόψη την ισχύ της μονάδας θέρμανσης και τις θερμικές απώλειες του κτιρίου. Επομένως, για να προσδιοριστεί η χωρητικότητα του σχεδιασμένου λέβητα, είναι απαραίτητο να πολλαπλασιαστεί η απώλεια θερμότητας του κτιρίου με πολλαπλασιαστικό συντελεστή 1,2. Αυτό είναι ένα είδος περιθωρίου ίσο με 20%.

Γιατί χρειάζεται αυτή η αναλογία; Με αυτό, μπορείτε:

Προβλέψτε την πτώση της πίεσης του αερίου στον αγωγό. Εξάλλου, το χειμώνα υπάρχουν περισσότεροι καταναλωτές και όλοι προσπαθούν να πάρουν περισσότερα καύσιμα από τους υπόλοιπους.
Αλλάξτε τη θερμοκρασία μέσα στο σπίτι.

Προσθέτουμε ότι οι απώλειες θερμότητας δεν μπορούν να κατανεμηθούν ομοιόμορφα σε όλη τη δομή του κτιρίου. Η διαφορά στους δείκτες μπορεί να είναι αρκετά μεγάλη. Ορίστε μερικά παραδείγματα:

Έως και 40% της θερμότητας φεύγει από το κτίριο μέσω των εξωτερικών τοίχων.
Μέσω των δαπέδων - έως και 10%.
Το ίδιο ισχύει και για την οροφή.
Μέσω του συστήματος εξαερισμού - έως και 20%.
Μέσω θυρών και παραθύρων - 10%.

Έτσι, καταλάβαμε τον σχεδιασμό του κτιρίου και καταλήξαμε σε ένα πολύ σημαντικό συμπέρασμα ότι οι απώλειες θερμότητας που πρέπει να αντισταθμιστούν εξαρτώνται από την αρχιτεκτονική του ίδιου του σπιτιού και τη θέση του. Αλλά πολλά καθορίζονται επίσης από τα υλικά των τοίχων, της οροφής και του δαπέδου, καθώς και από την παρουσία ή την απουσία θερμομόνωσης.

Αυτός είναι ένας σημαντικός παράγοντας.

Για παράδειγμα, ας προσδιορίσουμε τους συντελεστές που μειώνουν την απώλεια θερμότητας, ανάλογα με τις δομές παραθύρων:

Συνηθισμένα ξύλινα παράθυρα με συνηθισμένο τζάμι. Για τον υπολογισμό της θερμικής ενέργειας σε αυτή την περίπτωση, χρησιμοποιείται ένας συντελεστής ίσος με 1,27. Δηλαδή μέσω αυτού του τύπου υαλοπίνακα διαρρέει θερμική ενέργεια, ίση με το 27% του συνόλου.
Εάν τοποθετηθούν πλαστικά παράθυρα με διπλά τζάμια, τότε χρησιμοποιείται συντελεστής 1,0.
Εάν τοποθετηθούν πλαστικά παράθυρα από προφίλ έξι θαλάμων και με παράθυρο με διπλά τζάμια τριών θαλάμων, τότε λαμβάνεται συντελεστής 0,85.

Προχωράμε παρακάτω, ασχολούμενοι με τα παράθυρα. Υπάρχει μια ορισμένη σχέση μεταξύ της περιοχής του δωματίου και της περιοχής των υαλοπινάκων των παραθύρων. Όσο μεγαλύτερη είναι η δεύτερη θέση, τόσο μεγαλύτερη είναι η απώλεια θερμότητας του κτιρίου. Και εδώ υπάρχει μια ορισμένη αναλογία:

Εάν η περιοχή του παραθύρου σε σχέση με την επιφάνεια του δαπέδου έχει μόνο δείκτη 10%, τότε χρησιμοποιείται συντελεστής 0,8 για τον υπολογισμό της θερμικής απόδοσης του συστήματος θέρμανσης.
Εάν η αναλογία είναι στην περιοχή 10-19%, τότε εφαρμόζεται συντελεστής 0,9.
Στο 20% - 1,0.
Στο 30% -2.
Στο 40% - 1,4.
Στο 50% - 1,5.

Και αυτό είναι μόνο τα παράθυρα. Και υπάρχει επίσης η επίδραση των υλικών που χρησιμοποιήθηκαν στην κατασκευή του σπιτιού στα θερμικά φορτία. Ας τα τακτοποιήσουμε σε έναν πίνακα όπου τα υλικά τοίχου θα βρίσκονται με μείωση των απωλειών θερμότητας, πράγμα που σημαίνει ότι ο συντελεστής τους θα μειωθεί επίσης:

Είδος οικοδομικού υλικού

Όπως μπορείτε να δείτε, η διαφορά από τα υλικά που χρησιμοποιούνται είναι σημαντική. Επομένως, ακόμη και στο στάδιο του σχεδιασμού ενός σπιτιού, είναι απαραίτητο να προσδιοριστεί ακριβώς από ποιο υλικό θα κατασκευαστεί. Φυσικά, πολλοί προγραμματιστές χτίζουν ένα σπίτι με βάση τον προϋπολογισμό που διατίθεται για την κατασκευή. Αλλά με τέτοιες διατάξεις, αξίζει να το ξανασκεφτούμε. Οι ειδικοί διαβεβαιώνουν ότι είναι καλύτερο να επενδύσετε αρχικά για να αποκομίσετε αργότερα τα οφέλη της εξοικονόμησης από τη λειτουργία του σπιτιού. Επιπλέον, το σύστημα θέρμανσης το χειμώνα είναι ένα από τα κύρια στοιχεία δαπανών.

Μεγέθη δωματίων και ύψος κτιρίου

Διάγραμμα συστήματος θέρμανσης

Έτσι, συνεχίζουμε να κατανοούμε τους συντελεστές που επηρεάζουν τον τύπο για τον υπολογισμό της θερμότητας. Πώς επηρεάζει το μέγεθος του δωματίου τα θερμικά φορτία;

Εάν το ύψος της οροφής στο σπίτι σας δεν υπερβαίνει τα 2,5 μέτρα, τότε στον υπολογισμό λαμβάνεται υπόψη συντελεστής 1,0.
Σε ύψος 3 μ. έχει ήδη ληφθεί 1,05. Μια μικρή διαφορά, αλλά επηρεάζει σημαντικά την απώλεια θερμότητας εάν η συνολική επιφάνεια του σπιτιού είναι αρκετά μεγάλη.
Στα 3,5 μ. - 1,1.
Στα 4,5 m -2.

Αλλά ένας τέτοιος δείκτης όπως ο αριθμός των ορόφων ενός κτιρίου επηρεάζει την απώλεια θερμότητας ενός δωματίου με διαφορετικούς τρόπους. Εδώ είναι απαραίτητο να ληφθεί υπόψη όχι μόνο ο αριθμός των ορόφων, αλλά και η τοποθεσία του δωματίου, δηλαδή, σε ποιον όροφο βρίσκεται. Για παράδειγμα, εάν αυτό είναι ένα δωμάτιο στο ισόγειο και το ίδιο το σπίτι έχει τρεις ή τέσσερις ορόφους, τότε χρησιμοποιείται ένας συντελεστής 0,82 για τον υπολογισμό.

Κατά τη μετακίνηση του δωματίου στους επάνω ορόφους, ο ρυθμός απώλειας θερμότητας αυξάνεται επίσης. Επιπλέον, θα πρέπει να λάβετε υπόψη τη σοφίτα - είναι μονωμένη ή όχι.

Όπως μπορείτε να δείτε, για να υπολογιστεί με ακρίβεια η απώλεια θερμότητας ενός κτιρίου, είναι απαραίτητο να προσδιοριστούν διάφοροι παράγοντες. Και όλα αυτά πρέπει να ληφθούν υπόψη. Παρεμπιπτόντως, δεν έχουμε εξετάσει όλους τους παράγοντες που μειώνουν ή αυξάνουν τις απώλειες θερμότητας. Αλλά ο ίδιος ο τύπος υπολογισμού θα εξαρτηθεί κυρίως από την περιοχή του θερμαινόμενου σπιτιού και από τον δείκτη, ο οποίος ονομάζεται ειδική τιμή των απωλειών θερμότητας. Παρεμπιπτόντως, σε αυτόν τον τύπο είναι στάνταρ και ίσο με 100 W / m². Όλα τα άλλα συστατικά του τύπου είναι συντελεστές.

Ενεργειακή έρευνα των σχεδιασμένων τρόπων λειτουργίας του συστήματος παροχής θερμότητας

Κατά το σχεδιασμό, το σύστημα παροχής θερμότητας της CJSC Termotron-zavod σχεδιάστηκε για μέγιστα φορτία.

Το σύστημα σχεδιάστηκε για 28 καταναλωτές θερμότητας. Η ιδιαιτερότητα του συστήματος παροχής θερμότητας είναι ότι μέρος των καταναλωτών θερμότητας από την έξοδο του λεβητοστασίου μέχρι το κεντρικό κτίριο της μονάδας. Περαιτέρω, ο καταναλωτής θερμότητας είναι το κύριο κτίριο της μονάδας και στη συνέχεια οι υπόλοιποι καταναλωτές βρίσκονται πίσω από το κεντρικό κτίριο της μονάδας. Δηλαδή, το κεντρικό κτίριο της μονάδας είναι ένας εσωτερικός καταναλωτής θερμότητας και μια διαμετακομιστική παροχή θερμότητας για την τελευταία ομάδα καταναλωτών θερμικού φορτίου.

Το λεβητοστάσιο σχεδιάστηκε για λέβητες ατμού DKVR 20-13 σε ποσότητα 3 τεμαχίων, που λειτουργούν με φυσικό αέριο και λέβητες ζεστού νερού PTVM-50 σε ποσότητα 2 τεμαχίων.

Ένα από τα πιο σημαντικά στάδια στο σχεδιασμό των δικτύων θερμότητας ήταν ο προσδιορισμός των υπολογισμένων θερμικών φορτίων.

Η εκτιμώμενη κατανάλωση θερμότητας για τη θέρμανση κάθε δωματίου μπορεί να προσδιοριστεί με δύο τρόπους:

- από την εξίσωση του ισοζυγίου θερμότητας του δωματίου.

- σύμφωνα με τα ειδικά χαρακτηριστικά θέρμανσης του κτιρίου.

Οι τιμές σχεδιασμού των θερμικών φορτίων έγιναν σύμφωνα με συγκεντρωτικούς δείκτες, με βάση τον όγκο των κτιρίων σύμφωνα με το τιμολόγιο.

Η εκτιμώμενη κατανάλωση θερμότητας για τη θέρμανση των i-th βιομηχανικών χώρων, kW, προσδιορίζεται από τον τύπο:

, (1)

όπου: - συντελεστής λογιστικής για την περιοχή κατασκευής της επιχείρησης:

(2)

όπου - ειδικό χαρακτηριστικό θέρμανσης του κτιρίου, W / (m3.K);

— όγκος του κτιρίου, m3.

- θερμοκρασία αέρα σχεδιασμού στην περιοχή εργασίας, ;

- η θερμοκρασία σχεδιασμού του εξωτερικού αέρα για τον υπολογισμό του φορτίου θέρμανσης, για την πόλη του Bryansk είναι -24.

Ο υπολογισμός της εκτιμώμενης κατανάλωσης θερμότητας για θέρμανση για τις εγκαταστάσεις της επιχείρησης πραγματοποιήθηκε σύμφωνα με το ειδικό φορτίο θέρμανσης (Πίνακας 1).

Πίνακας 1 Κατανάλωση θερμότητας για θέρμανση για όλους τους χώρους της επιχείρησης

Αρ. p / p	Όνομα αντικειμένου	Όγκος κτιρίου, V, m3	Ειδικό χαρακτηριστικό θέρμανσης q_0,W/m3K	Συντελεστής μι	Κατανάλωση θερμότητας για θέρμανση , kW
1	Καντίνα	9894	0,33	1,07	146,58
2	Ερευνητικό Ινστιτούτο Malyarka	888	0,66	1,07	26,46
3	NII ΔΕΚΑ	13608	0,33	1,07	201,81
4	Ελ. κινητήρες	7123	0,4	1,07	128,043
5	οικόπεδο μοντέλου	105576	0,4	1,07	1897,8
6	Τμήμα ζωγραφικής	15090	0,64	1,07	434,01
7	Γαλβανικό τμήμα	21208	0,64	1,07	609,98
8	περιοχή συγκομιδής	28196	0,47	1,07	595,55
9	θερμικό τμήμα	13075	0,47	1,07	276,17
10	Συμπιεστής	3861	0,50	1,07	86,76
11	Αναγκαστικός αερισμός	60000	0,50	1,07	1348,2
12	Επέκταση τμήματος HR	100	0,43	1,07	1,93
13	Αναγκαστικός αερισμός	240000	0,50	1,07	5392,8
14	Κατάστημα συσκευασιών	15552	0,50	1,07	349,45
15	διαχείριση εγκαταστάσεων	3672	0,43	1,07	70,96
16	Τάξη	180	0,43	1,07	3,48
17	Τεχνικό τμήμα	200	0,43	1,07	3,86
18	Αναγκαστικός αερισμός	30000	0,50	1,07	674,1
19	Τμήμα ακονίσματος	2000	0,50	1,07	44,94
20	Γκαράζ - Lada και PCh	1089	0,70	1,07	34,26
21	Liteyka /L.M.K./	90201	0,29	1,07	1175,55
22	Γκαράζ Ερευνητικού Ινστιτούτου	4608	0,65	1,07	134,60
23	αντλιοστάσιο	2625	0,50	1,07	58,98
24	Ινστιτούτο Ερευνών	44380	0,35	1,07	698,053
25	Δυτικά - Lada	360	0,60	1,07	9,707
26	ΠΕ "Kutepov"	538,5	0,69	1,07	16,69
27	Leskhozmash	43154	0,34	1,07	659,37
28	ΚΕΠ Κ.Π.Δ. χτίζω	3700	0,47	1,07	78,15

ΣΥΝΟΛΟ ΓΙΑ ΤΟ ΦΥΤΟ:

Η εκτιμώμενη κατανάλωση θερμότητας για τη θέρμανση CJSC "Termotron-Zavod" είναι:

Η συνολική παραγωγή θερμότητας για ολόκληρη την επιχείρηση είναι:

Οι εκτιμώμενες απώλειες θερμότητας για τη μονάδα προσδιορίζονται ως το άθροισμα της εκτιμώμενης κατανάλωσης θερμότητας για τη θέρμανση ολόκληρης της επιχείρησης και των συνολικών εκπομπών θερμότητας και είναι:

Υπολογισμός ετήσιας κατανάλωσης θερμότητας για θέρμανση

Δεδομένου ότι η CJSC "Termotron-zavod" εργάστηκε σε 1 βάρδια και με ρεπό, η ετήσια κατανάλωση θερμότητας για θέρμανση καθορίζεται από τον τύπο:

(3)

όπου: - μέση κατανάλωση θερμότητας της θέρμανσης σε αναμονή για την περίοδο θέρμανσης, kW (η θέρμανση αναμονής παρέχει τη θερμοκρασία του αέρα στο δωμάτιο).

, - τον αριθμό των ωρών εργασίας και μη για την περίοδο θέρμανσης, αντίστοιχα. Ο αριθμός των ωρών εργασίας προσδιορίζεται πολλαπλασιάζοντας τη διάρκεια της περιόδου θέρμανσης με τον συντελεστή για να ληφθεί υπόψη ο αριθμός των βάρδιων εργασίας ανά ημέρα και ο αριθμός των εργάσιμων ημερών την εβδομάδα.

Η εταιρεία λειτουργεί σε μία βάρδια με ρεπό.

(4)

Τότε

(5)

όπου: - μέση κατανάλωση θερμότητας για θέρμανση κατά τη διάρκεια της περιόδου θέρμανσης, προσδιοριζόμενη από τον τύπο:

. (6)

Λόγω της μη 24ωρης λειτουργίας της επιχείρησης, το φορτίο θέρμανσης σε κατάσταση αναμονής υπολογίζεται για τις μέσες και σχεδιαστικές θερμοκρασίες εξωτερικού αέρα, σύμφωνα με τον τύπο:

; (7)

(8)

Στη συνέχεια, η ετήσια κατανάλωση θερμότητας προσδιορίζεται από:

Γράφημα του προσαρμοσμένου φορτίου θέρμανσης για τις μέσες και σχεδιαστικές εξωτερικές θερμοκρασίες:

; (9)

(10)

Προσδιορίστε τη θερμοκρασία έναρξης - λήξης της περιόδου θέρμανσης

, (11)

Έτσι, δεχόμαστε τη θερμοκρασία της αρχής του τέλους της περιόδου θέρμανσης = 8.
