Απόσταση μεταξύ στηριγμάτων αγωγών
Η απόσταση μεταξύ των στηριγμάτων του αγωγού εξαρτάται σε μεγάλο βαθμό από την αρχή της λειτουργίας τους. Σύμφωνα με αυτό το κριτήριο, τα στηρίγματα χωρίζονται σε κινητά και σταθερά. Στα σταθερά στηρίγματα, οι σωλήνες στερεώνονται χωρίς δυνατότητα μετατόπισης, ενώ οι δομές των κινητών στηρίξεων παρέχουν στα στερεωμένα σε αυτά αντικείμενα κάποια ελευθερία κινήσεων κατά μήκος των οδηγών. Αυτό είναι απαραίτητο σε περιοχές με έντονες αλλαγές θερμοκρασίας που προκαλούν παραμόρφωση και μετατόπιση των σωλήνων.
Τα κινητά στηρίγματα σε κατασκευές σωληνώσεων είναι:
Στα ρουλεμάν κυλίνδρων για την κίνηση των σωλήνων παρέχονται ειδικά κυλινδρικά μπλοκ. Συνιστάται να χρησιμοποιείτε τέτοια στηρίγματα στην περίπτωση υψηλών ή χαμηλών στηριγμάτων διαχωρισμένων μεταξύ τους, καθώς και κατά μήκος των τοίχων μιας σήραγγας ή κτιρίου, χρησιμοποιώντας βραχίονες και πλαίσια. Σε αυτή την περίπτωση, η διάμετρος του σωλήνα Du πρέπει να είναι μεγαλύτερη από 200 mm. Εάν ο αγωγός τοποθετηθεί σε αδιάβατο κανάλι, δεν είναι δυνατή η χρήση ρουλεμάν κυλίνδρων.
Τα στηρίγματα, όπου δεν χρησιμοποιείται τίποτα άλλο εκτός από ελεύθερος χώρος για τη μετακίνηση σωλήνων και η δύναμη τριβής χρησιμεύει ως περιοριστής, ονομάζονται ολισθαίνοντα. Κατά την εγκατάσταση σωλήνων με τιμές DN από 25 έως 150 mm, προτιμώνται συρόμενα στηρίγματα για οποιαδήποτε μέθοδο τοποθέτησης του αγωγού. Εάν η διάμετρος DN κυμαίνεται από 200 έως 1200 mm, η χρήση συρόμενων στηρίξεων είναι δυνατή εάν το τμήμα είναι κανάλι ημιπερατότητας ή μη διέλευσης, καθώς και στην περίπτωση τοποθέτησης των κάτω σειρών στη σήραγγα.
Η τοποθέτηση σωλήνων με διάμετρο DN μεγαλύτερη από 200 mm πάνω από το έδαφος με χρήση ραφιών προβλέπει τη χρήση τόσο κυλίνδρων όσο και συρόμενων στηρίξεων.
Η χρήση αιωρούμενων στηριγμάτων γίνεται αποδεκτή σε συνθήκες υπέργειας τοποθέτησης με χρήση ραγάδων και αερογέφυρων. Επίσης, αυτά τα στηρίγματα ισχύουν όταν ένας σωλήνας αναρτάται από έναν σωλήνα, όπου συμβαίνει αυτοαντιστάθμιση ή έχουν τοποθετηθεί αντισταθμιστές σε σχήμα U.
Εάν πραγματοποιείται τοποθέτηση σωλήνων χωρίς κανάλια ή χρησιμοποιούνται αρμοί διαστολής αδένα, δεν παρέχεται η χρήση κινητών στηρίξεων.
Πώς καθορίζεται η απαιτούμενη απόσταση μεταξύ των κινητών στηρίξεων; Βασίζεται σε υπολογισμούς της αντοχής και της εκτροπής των σωλήνων. Το αποτέλεσμα καθορίζεται από τη μέθοδο τοποθέτησης, τη διάμετρο των σωλήνων και τις παραμέτρους του περιβάλλοντος εργασίας. Οι μέθοδοι υπολογισμού παρατίθενται στο Παράρτημα Νο. 4 του SNiP 2.04.12-86 "Απόσταση μεταξύ στηρίξεων αγωγών". Συνήθως υπολογίζονται τα ακόλουθα ανοίγματα μεταξύ των στηρίξεων:
μέγιστη απόσταση ανοίγματος με βάση τον υπολογισμό της αντοχής.
μέγιστη απόσταση ανοίγματος με βάση την εκτροπή για ευθύγραμμα τμήματα.
συνιστώμενη απόσταση από το ένα στήριγμα στο άλλο σε διάφορα τμήματα του αγωγού.
Οι αποστάσεις μεταξύ των σταθερών στηρίξεων καθορίζονται από τα σχηματικά χαρακτηριστικά ενός συγκεκριμένου αγωγού, το περιβάλλον εργασίας του και τον τρόπο λειτουργίας του. Τα στηρίγματα πρέπει να υπάρχουν κοντά σε κάθε κλάδο διακλάδωσης ή διακοπής λειτουργίας και σε άλλα σημεία πρέπει να τοποθετούνται σύμφωνα με την παρουσία αντισταθμιστών και αυτο-αντιστάθμισης. Η απόσταση μεταξύ τους καθορίζεται από τις απαιτήσεις σχεδιασμού.
Η απόσταση μεταξύ των στηρίξεων του αγωγού υπολογίζεται με βάση τις αναμενόμενες εξωτερικές δυνάμεις και ροπές. Η τριβή, η εσωτερική πίεση και η αντιστάθμιση λαμβάνονται υπόψη. Καθώς και το βάρος του αγωγού και της μεταφερόμενης ουσίας, σκόνης, ανέμου, πάγου κ.λπ. Εάν η τιμή θερμοκρασίας έχει ρυθμιστεί σε κάτι διαφορετικό από +20 μοίρες, πρέπει να χρησιμοποιηθούν ειδικοί συντελεστές.
Προφανώς, με αυτήν την προσέγγιση, οι υπολογισμοί θα είναι ατομικοί. Ως παράδειγμα, μπορούμε να πάρουμε τις μέσες τιμές των αποστάσεων μεταξύ των στηρίξεων των μη μονωμένων χαλύβδινων σωλήνων, ανάλογα με τη διάμετρό τους:
Οι τιμές που εμφανίζονται για αυτές τις διαμέτρους σωλήνων είναι μέγιστες τιμές. Με βάση τη μεθοδολογία υπολογισμού, στο σχεδιασμό χρησιμοποιούνται συχνά έτοιμοι πίνακες.
Οι αποστάσεις μεταξύ των στηριγμάτων που καθορίστηκαν κατά τη διάρκεια του σχεδιασμού δεν πρέπει να υπερβαίνουν τις τιμές που λαμβάνονται από τους υπολογισμούς. Ωστόσο, η μείωσή τους είναι επιτρεπτή όταν πρόκειται για εγκατάσταση στήριξης κοντά σε κλαδί, συσκευή κλειδώματος κ.λπ. Απαιτούνται πρόσθετοι υπολογισμοί εάν τα στηρίγματα του αγωγού πρόκειται να εγκατασταθούν σε θεμέλια.
Εισαγάγετε το όνομα και τον αριθμό τηλεφώνου σας, κάντε κλικ στο κουμπί "Αίτημα επανάκλησης",
και θα σας καλέσουμε γρήγορα για να διευκρινίσουμε πώς μπορούμε να σας εξυπηρετήσουμε
Το βήμα της τοποθέτησης δαπέδου με ζεστό νερό
Η πιο αξιοσημείωτη ιδιότητα ενός θερμαινόμενου δαπέδου, σε σύγκριση με άλλα συστήματα θέρμανσης, είναι η άνεση που δημιουργείται στο δωμάτιο λόγω του σχηματισμού ενός βέλτιστου πεδίου θερμοκρασίας για ένα άτομο. Δυστυχώς, η συντριπτική πλειονότητα των εταιρειών που ασχολούνται με την εγκατάσταση ενδοδαπέδιας θέρμανσης δεν μπορούν να πραγματοποιήσουν ποιοτικό υπολογισμό του συστήματος και επομένως προσφέρουν πρόσθετα μέσα θέρμανσης με τη μορφή καλοριφέρ ή convector, ακόμη και σε σύγχρονα ενεργειακά αποδοτικά σπίτια. Τα σημαντικότερα χαρακτηριστικά που επηρεάζουν την απόδοση του συστήματος είναι η απόσταση τοποθέτησης και ο τρόπος τοποθέτησης των σωλήνων ενδοδαπέδιας θέρμανσης. Η σωστή επιλογή αυτών των παραμέτρων κατά τη διάρκεια των εργασιών σχεδιασμού σάς επιτρέπει να αυξήσετε σημαντικά την απόδοση του συστήματος θέρμανσης και να αρνηθείτε την πρόσθετη θέρμανση, διατηρώντας έτσι τα κύρια πλεονεκτήματα ενός θερμαινόμενου δαπέδου. Ταυτόχρονα, είναι απαραίτητο να τηρείται η προϋπόθεση της μη υπέρβασης της μέγιστης επιτρεπόμενης θερμοκρασίας της επιφάνειας του δαπέδου. Φυσικά, ένα έργο υψηλής ποιότητας συστήματος θέρμανσης περιλαμβάνει τη χρήση εξοπλισμού υψηλής ποιότητας.
Η εταιρεία "Pervoistochnik" είναι μέλος του διεθνούς ομίλου εταιρειών Thermotech και αντιπροσωπεύει τα συστήματα θερμαινόμενης δαπέδου του Σουηδού κατασκευαστή στην Ουκρανία. Η τεράστια εμπειρία της Termotech στην ανάπτυξη νέου αποκλειστικού εξοπλισμού και στο σχεδιασμό συστημάτων ενδοδαπέδιας θέρμανσης κατέστησε δυνατή την εγκατάσταση ενός θερμαινόμενου δαπέδου ως πλήρες και μοναδικό σύστημα θέρμανσης σε χιλιάδες εγκαταστάσεις σε διάφορες χώρες της Ευρώπης και της Ασίας με διάφορες κλιματολογικές συνθήκες.
Επομένως, εάν σας λένε ότι είναι αδύνατο να θερμάνετε το σπίτι σας μόνο με ενδοδαπέδια θέρμανση, χωρίς την πρόσθετη χρήση καλοριφέρ, convector ή μονάδων fan coil, θα πρέπει να το σκεφτείτε. Εάν το σπίτι είναι παλιό και δεν είναι μονωμένο (η απώλεια θερμότητας είναι μεγαλύτερη από 100 W/m²), αυτό μπορεί να συμβαίνει. Αλλά, εάν το σπίτι είναι χτισμένο χρησιμοποιώντας σύγχρονες τεχνολογίες ή έχει τουλάχιστον μια ελαφρά θερμομόνωση των τοίχων και της οροφής και είναι εγκατεστημένα παράθυρα με διπλά τζάμια, έχετε λόγους να αμφιβάλλετε για την ικανότητα του σχεδιαστή. Πιθανότατα, αυτό το άτομο δεν έχει τις απαραίτητες γνώσεις για τον ποιοτικό υπολογισμό ενός θερμαινόμενου δαπέδου.
Με τον κατάλληλο σχεδιασμό ενός συστήματος θέρμανσης που βασίζεται σε θερμαινόμενο δάπεδο, επιλύεται ένας αρκετά μεγάλος αριθμός εργασιών που σχετίζονται με θερμικούς και υδραυλικούς υπολογισμούς, καθώς και την επιλογή τεχνικών λύσεων και μηχανικών προσεγγίσεων.
Ένα από τα κύρια καθήκοντα είναι η επιλογή του τύπου συστήματος (σκυρόδεμα ή δάπεδο), καθώς και η μέθοδος και το βήμα τοποθέτησης των σωλήνων των κυκλωμάτων θέρμανσης δαπέδου νερού. Αυτές οι παράμετροι καθορίζουν τη δυνατότητα χρήσης ενός ζεστού δαπέδου ως πλήρους ενιαίου συστήματος θέρμανσης σε ένα συγκεκριμένο δωμάτιο. Η επιλογή αυτών των παραμέτρων πραγματοποιείται λαμβάνοντας υπόψη τον σκοπό του δωματίου και την ποσότητα της απώλειας θερμότητας.
Χαρακτηριστικά και πεδίο εφαρμογής του αγωγού χαλκού

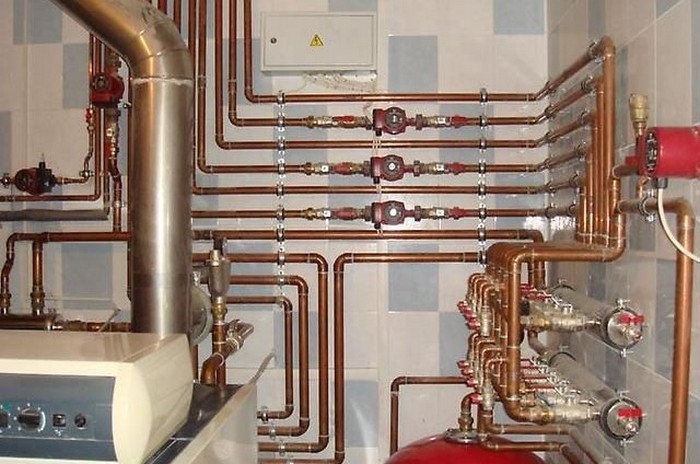

Οι σωλήνες χαλκού χρησιμοποιούνται ευρέως σε συστήματα μηχανικής κατοικιών και βιομηχανικών χώρων. Ένα από τα πλεονεκτήματα αυτών των προϊόντων έναντι άλλων είναι η καλή τους αντοχή στις υψηλές θερμοκρασίες, την υπεριώδη ακτινοβολία και τη διάβρωση. Η τοποθέτηση σωλήνων χαλκού "φτιάξτε μόνοι σας" γίνεται ευκολότερη λόγω του γεγονότος ότι λυγίζουν εύκολα σε οποιαδήποτε γωνία.
Τα μειονεκτήματα θεωρούνται συχνά το υψηλό κόστος του υλικού, ωστόσο, τα αναμφισβήτητα πλεονεκτήματα και δυνατότητες αξίζουν τον κόπο. Η εγκατάσταση σωλήνων χαλκού πραγματοποιείται χρησιμοποιώντας διάφορα εξαρτήματα.Ανάλογα με το είδος της σύνδεσης που πρέπει να δημιουργήσετε, αποσπώμενη ή μονοκόμματη, χρησιμοποιήστε εξαρτήματα πτύχωσης ή συγκόλλησης, αντίστοιχα. Υπάρχει μια μεγάλη ποικιλία μορφοποιημένων υλικών στην αγορά (για παράδειγμα, από τη Rehau), χάρη στα οποία η τοποθέτηση σωλήνων με τα χέρια σας γίνεται ευκολότερη.
Λόγω του γεγονότος ότι ο αγωγός χαλκού έχει χαμηλή γραμμική διαστολή και θερμοκρασία λειτουργίας από -200°С έως +250°С, η εγκατάστασή του πραγματοποιείται για τη δημιουργία συστημάτων:
- Υδραυλικά;
- θέρμανση;
- Μεταφορά φυσικού αερίου;
- Κλιματισμός;
- Ηλιοσύστημα.
Κατά κανόνα, οι αγωγοί χάλυβα χρησιμοποιούνται για συστήματα αποχέτευσης.
Η εγκατάσταση σωλήνων χαλκού για το σύστημα ύδρευσης πραγματοποιείται σύμφωνα με τους κανόνες του SNiP. Αυτό το υλικό έχει εξαιρετική απόδοση στη λειτουργία: χωρίς λάσπη ή υπερανάπτυξη του εσωτερικού τμήματος, υψηλή αντοχή σε ενώσεις που περιέχουν χλώριο (αυτό που «αμαρτάνει» υπερβολικά το υδραυλικό μας σύστημα). Επιπλέον, αυτό ακριβώς το χλώριο δημιουργεί ένα λεπτό προστατευτικό στρώμα στην εσωτερική επιφάνεια του χαλκού, εξασφαλίζοντας έτσι μεγάλη διάρκεια ζωής του συστήματος παροχής νερού. Και το ίδιο το νερό είναι κορεσμένο, απελευθερώνεται ταυτόχρονα, χρήσιμο για την ανθρώπινη υγεία χαλκό.
Στοιχεία για τον υπολογισμό του μήκους του αγωγού
Για να υπολογιστεί το μήκος των σωληνώσεων για ένα συγκεκριμένο χώρο του δωματίου, θα χρειαστούν τα ακόλουθα δεδομένα: η διάμετρος του ψυκτικού υγρού, το βήμα τοποθέτησης του σωλήνα θέρμανσης δαπέδου, η θερμαινόμενη επιφάνεια.
Μήκος σωλήνα για κύκλωμα
Το μήκος του ψυκτικού εξαρτάται άμεσα από την εξωτερική διάμετρο του σωλήνα. Επομένως, εάν χάσετε αυτήν τη στιγμή υπολογισμού στο αρχικό στάδιο, θα υπάρξουν δυσκολίες με την κυκλοφορία του νερού, κάτι που με τη σειρά του θα οδηγήσει σε κακής ποιότητας θέρμανση δαπέδου. Είναι δυνατόν να εξεταστούν τα επιτρεπόμενα πρότυπα διατομής του σωλήνα ενδοδαπέδιας θέρμανσης και το μήκος του σύμφωνα με το ακόλουθο σχήμα.
| Εξωτερική διάμετρος σωλήνα | Μέγιστο μέγεθος σωλήνα |
| 1,6 - 1,7 cm. | 100 - 102 μ. |
| 1,8 - 1,9 cm. | 120 - 122μ. |
| 2 εκ | 120 - 125 μ. |
Αλλά δεδομένου ότι το κύκλωμα πρέπει να είναι κατασκευασμένο από συμπαγές υλικό, ο αριθμός των κυκλωμάτων για την περιοχή θέρμανσης θα επηρεαστεί από το βήμα της τοποθέτησης του θερμαινόμενου δαπέδου.
Βήμα ενδοδαπέδιας θέρμανσης
Όχι μόνο το μήκος του αγωγού, αλλά και η ισχύς μεταφοράς θερμότητας θα εξαρτηθεί από το βήμα τοποθέτησης. Επομένως, με τη σωστή εγκατάσταση φορέων θερμότητας, θα είναι δυνατή η εξοικονόμηση ενέργειας στην κατανάλωση ενέργειας της ενδοδαπέδιας θέρμανσης.
Το συνιστώμενο βήμα για την τοποθέτηση σωλήνων ενδοδαπέδιας θέρμανσης θεωρείται ότι είναι 20 εκ. Αυτός ο δείκτης οφείλεται στο γεγονός ότι όταν χρησιμοποιείται, το δάπεδο θερμαίνεται ομοιόμορφα και οι εργασίες εγκατάστασης απλοποιούνται επίσης. Εκτός από αυτόν τον δείκτη, επιτρέπονται επίσης τα ακόλουθα πρότυπα: 10 εκ. 15 εκ. 25 εκ. και 30 εκ.
Ας δώσουμε ένα καλό παράδειγμα, τον ρυθμό ροής του αγωγού στο βέλτιστο βήμα του θερμού δαπέδου.
| βήμα, βλ | Κατανάλωση υλικού εργασίας ανά 1 τ.μ., m. |
| 10 — 12 | 10 – 10,5 |
| 15 — 18 | 6,7 – 7,2 |
| 20 — 22 | 5 – 6,1 |
| 25 — 27 | 4 – 4,8 |
| 30 — 35 | 3,4 – 3,9 |
Με μια πιο πυκνή τοποθέτηση, οι στροφές του προϊόντος θα έχουν σχήμα βρόχου, γεγονός που θα περιπλέξει την κυκλοφορία του ψυκτικού. Και με μεγαλύτερο βήμα εγκατάστασης, η θέρμανση του δωματίου δεν θα είναι ομοιόμορφη.
Ηλεκτρονική αριθμομηχανή για υπολογισμούς
Δεδομένου ότι το περίγραμμα του θερμού δαπέδου πρέπει να καταγράφει τη συνολική επιφάνεια του δωματίου όσο το δυνατόν περισσότερο, είναι απαραίτητο να συντάξετε ένα διάγραμμα της θέσης του. Για να το κάνετε αυτό, χρειάζεστε ένα φύλλο χαρτιού χιλιοστού και ένα μολύβι. Το σχέδιο καταρτίζεται με την ακόλουθη σειρά:
- Σε χαρτί, σχεδιάζεται η συνολική επιφάνεια του δωματίου.
- Μετρώνται οι διαστάσεις των συνολικών επίπλων και του ηλεκτρολογικού εξοπλισμού δαπέδου.
- Με την κατάλληλη διάταξη, όλες οι μετρήσεις μεταφέρονται σε χαρτί.
- Απαγορεύεται αυστηρά η διέλευση του ψυκτικού υγρού κοντά στους τοίχους, επομένως, γίνεται μια εσοχή 20 cm σε ολόκληρη την τραβηγμένη περιοχή.
Σκιάζοντας όλες τις εφαρμοσμένες μετρήσεις και εσοχές, μπορείτε να υπολογίσετε οπτικά την περιοχή του δωματίου όπου θα βρίσκονται τα ψυκτικά.
Έτσι, γνωρίζοντας όλα τα απαραίτητα δεδομένα, μπορείτε να προχωρήσετε στον άμεσο υπολογισμό του υλικού εργασίας του συστήματος θέρμανσης.
Το μήκος υπολογίζεται με τον ακόλουθο τύπο:
D = P/T ˟ k, όπου:
D - μήκος σωλήνα.
P είναι η θερμαινόμενη περιοχή του δωματίου.
T - βήμα σωλήνα για δάπεδο ζεστού νερού.
k είναι ο δείκτης εφεδρείας, ο οποίος βρίσκεται στην περιοχή 1,1-1,4.
Οι κύριες παράμετροι που επηρεάζουν τον προσδιορισμό του βήματος της διάταξης του σωλήνα
Η απόσταση μεταξύ των σωλήνων της ενδοδαπέδιας θέρμανσης καθορίζεται με βάση τις ακόλουθες παραμέτρους, οι οποίες είναι οι κύριες:
- περιοχή δωματίου?
- τύπος και διάμετρος σωλήνων που χρησιμοποιούνται στο σύστημα θέρμανσης.
Προσδιορισμός της επιφάνειας ενός δωματίου
Για να υπολογίσετε το βήμα του σωλήνα ενδοδαπέδιας θέρμανσης ανάλογα με την περιοχή του δωματίου, είναι απαραίτητο στο αρχικό στάδιο να προσδιορίσετε την ίδια την περιοχή. Μπορείτε να υπολογίσετε χρησιμοποιώντας τον απλούστερο γεωμετρικό τύπο:
Εμβαδόν = πλάτος * μήκος.
Πώς να υπολογίσετε ανεξάρτητα την περιοχή ενός θερμαινόμενου δωματίου
Οι ειδικοί συνιστούν τη μείωση του αριθμού που προκύπτει από την περιοχή που καταλαμβάνεται από μεγάλα έπιπλα. Η θέρμανση του δαπέδου κάτω από τα έπιπλα δεν συνιστάται, καθώς μπορεί να οδηγήσει σε παραμόρφωση και η μείωση της επιφάνειας θα εξοικονομήσει τα χρήματα που απαιτούνται για τη διευθέτηση του δαπέδου.
Λαμβάνοντας υπόψη τα αποτελέσματα που λαμβάνονται, είναι δυνατό να προσδιοριστεί το βέλτιστο βήμα για την τοποθέτηση των στροφών του αγωγού.
Προβολή επιρροής
Το βήμα των σωλήνων ενός θερμαινόμενου δαπέδου καθορίζεται επίσης με βάση το υλικό του προϊόντος, ή μάλλον, με τον συντελεστή θερμικής αγωγιμότητας του και τη διάμετρο του σωλήνα.
Οι χάλκινοι και οι κυματοειδείς ανοξείδωτοι σωλήνες έχουν την υψηλότερη τιμή συντελεστή. Επιπλέον, η μείωση της εξεταζόμενης παραμέτρου συμβαίνει σύμφωνα με το ακόλουθο σχήμα:
- μέταλλο-πλαστικό?
- πολυαιθυλένιο?
- πολυπροπυλένιο.
Δηλαδή, οι σωλήνες πολυπροπυλενίου έχουν τον χαμηλότερο συντελεστή μεταφοράς θερμότητας, οι οποίοι συνιστώνται να χρησιμοποιούνται για την οργάνωση ενός συστήματος θέρμανσης μόνο σε εξαιρετικές περιπτώσεις.
Όσο υψηλότερος είναι ο συντελεστής μεταφοράς θερμότητας, τόσο μεγαλύτερη είναι η απόσταση που μπορούν να τοποθετηθούν οι σωλήνες και αντίστροφα. Έτσι, όσο μικρότερης διαμέτρου χρησιμοποιούνται σωλήνες, τόσο μικρότερο θα πρέπει να είναι το βήμα τοποθέτησης.
Η σχέση μεταξύ βήματος και θερμοκρασίας ψυκτικού φαίνεται στον πίνακα.
Προσδιορισμός του αριθμού των σωλήνων ανάλογα με τη διάμετρο
Για μια συγκεκριμένη διάμετρο σωλήνα, το βήμα τοποθέτησης πρέπει να είναι όσο υψηλότερο, τόσο υψηλότερη είναι η μέση θερμοκρασία του ψυκτικού στο σύστημα.
Οι πιο δημοφιλείς είναι σωλήνες με διάμετρο 16 mm. Ταυτόχρονα, το βήμα τοποθέτησης είναι 250 mm - 300 mm στο σαλόνι, 100 mm - 150 mm στο μπάνιο και 300 mm - 350 mm σε άλλους χώρους.
Τι πρέπει να γνωρίζετε και να λάβετε υπόψη για να φτιάξετε ένα σύστημα θέρμανσης δαπέδου
Δεδομένου ότι αυτό δεν είναι το πρώτο βήμα για το σχεδιασμό ενός ζεστού δαπέδου, έχουμε συλλέξει ορισμένα δεδομένα που θα σας βοηθήσουν να σχεδιάσετε μια διάταξη θέρμανσης δαπέδου.
- τη θέση του συλλέκτη. Στην περίπτωσή μου:
- τον αριθμό των κλάδων ενδοδαπέδιας θέρμανσης, αντίστοιχα, τον αριθμό των εξόδων στους συλλέκτες. εχω 5?
είναι το μέσο μήκος των κλαδιών. εχω 60.
Συλλέγετε τις τιμές που αποκτήσατε κατά τον υπολογισμό των σωλήνων για ένα ζεστό δάπεδο.
Πρέπει επίσης να λάβετε υπόψη τα ακόλουθα:
- τα μήκη των κλαδιών πρέπει να είναι περίπου τα ίδια, συν ή πλην 10%. Αυτό γίνεται για να διασφαλιστεί ότι οι ίδιοι αγωγοί διέρχονται από κάθε κλάδο. (Για όσους το έχουν ξεχάσει: το 10% είναι ένα δέκατο, επομένως, από τα 60 μέτρα μου είναι 6 μ. Δηλαδή, εάν τα κλαδιά της ενδοδαπέδιας θέρμανσης έχουν όλα διαφορετικά μήκη, αλλά δεν διαφέρουν περισσότερο από 6 μέτρα, τότε θα θεωρήστε ότι είναι το ίδιο.)
- Οι σωλήνες διακλάδωσης δεν πρέπει να τέμνονται και δεν πρέπει να βρίσκονται ο ένας πάνω στον άλλο.
Πόσοι σωλήνες απαιτούνται
Όταν ολοκληρωθεί η επιλογή των εξαρτημάτων από τα οποία θα τοποθετηθεί η εγκατάσταση υδροθερμαινόμενου δαπέδου, αρχίζουν να υπολογίζουν τον απαιτούμενο αριθμό σωλήνων για τον αγωγό. Η κατανάλωση δομικών υλικών υπολογίζεται συνήθως σε διάφορα βήματα:
Για να επιτευχθεί η βέλτιστη απόδοση του αγωγού, η διάταξη των κυκλωμάτων δεν πρέπει να υπερβαίνει τα 6 μέτρα, διαφορετικά το νερό θα κρυώσει γρήγορα. Εάν το δωμάτιο είναι πολύ μεγάλο, τότε θα ήταν λογικό να το χωρίσετε σε τομείς, καθένας από τους οποίους θα έχει ξεχωριστό κύκλωμα. Αυτή η μέθοδος εγκατάστασης σας επιτρέπει να κάνετε τη θέρμανση πιο ομοιόμορφη.
Το βιοφίλμ έχει σχηματιστεί στο εργοστάσιο
Το βιοφίλμ λειτουργεί ως μόνωση και η ενδοδαπέδια θέρμανση δεν θερμαίνεται. Σε αυτήν την περίπτωση, ο μηχανικός θέρμανσης θα αναλάβει την εγκατάσταση με κατάλληλη εκπαίδευση. Πολύ χαμηλή κατανάλωση θερμότητας. Εάν ρυθμιστεί πολύ χαμηλά, η θέρμανση δεν θα έχει αρκετή θερμότητα. Μπορείτε να μετρήσετε τις θερμοκρασίες τροφοδοσίας και επιστροφής. Η διαφορά δημιουργείται ιδανικά με την απελευθέρωση θερμότητας στο δωμάτιο. Ωστόσο, οι απώλειες θερμότητας πρέπει πάντα να προγραμματίζονται. Η θέρμανση δαπέδου δεν θερμαίνεται εάν η θερμοκρασία παροχής είναι πολύ χαμηλή.
Πώς να φτιάξετε ένα δάπεδο με θέρμανση νερού με τα χέρια σας
Θέρμανση του δαπέδου με ρεύμα ή νερό. Και οι δύο μέθοδοι είναι ατελείς και έχουν πλεονεκτήματα και μειονεκτήματα. Διαβάστε περισσότερα για την ηλεκτρική θέρμανση εδώ. και σε αυτό το άρθρο θα μιλήσουμε για το πώς να φτιάξετε ένα ζεστό δάπεδο με νερό και σωλήνες.
Πώς να ζεστάνετε το πάτωμα με νερό
Το θερμαινόμενο δάπεδο #8212 είναι ένα αρκετά περίπλοκο σχέδιο στην εφαρμογή, αλλά είναι άνετο και δίνει μια αίσθηση θαλπωρής, επιπλέον, είναι οικονομικό στη χρήση (αλλά όχι στην εγκατάσταση). Η όλη ιδέα είναι ότι κάτω από το δάπεδο ή το κάλυμμά του κρύβονται σωλήνες, μέσα από τους οποίους κυκλοφορεί νερό / αντιψυκτικό / αιθυλενογλυκόλη κ.λπ. (ανάλογα με τους σωλήνες και την επιθυμία του ιδιοκτήτη). Το μήκος των σωλήνων του δαπέδου νερού μπορεί να είναι αρκετά μεγάλο, επομένως, για να εξασφαλιστεί η κανονική κυκλοφορία του ψυκτικού, απαιτείται αντλία. Διαβάστε περισσότερα σχετικά με την επιλογή και την εγκατάσταση αντλίας σε σύστημα θερμαινόμενου δαπέδου εδώ.
Το ψυκτικό θερμαίνεται με δύο τρόπους:
- λέβητας ζεστού νερού
- προέρχεται από το κεντρικό σύστημα θέρμανσης.
Ένα κατά προσέγγιση σχέδιο για την οργάνωση θέρμανσης νερού από λέβητα
Για να επιτευχθεί η επιθυμητή θερμοκρασία, πριν τροφοδοτηθεί στους σωλήνες, το ζεστό ψυκτικό αναμιγνύεται στη μονάδα ανάμειξης με κρύο νερό από την «επιστροφή» μέχρι να επιτευχθεί η απαιτούμενη θερμοκρασία και στη συνέχεια εισέρχεται στους σωλήνες θέρμανσης δαπέδου μέσω του συλλέκτη. Εξαίρεση σε αυτόν τον κανόνα μπορεί να είναι οι λέβητες συμπύκνωσης #8212, παρουσιάζουν τη μέγιστη απόδοση τους για τέτοια συστήματα με χαμηλές θερμοκρασίες. Επομένως, εάν αποφασίσετε να φτιάξετε ένα θερμαινόμενο δάπεδο με τα χέρια σας, σκεφτείτε να εγκαταστήσετε έναν λέβητα συμπύκνωσης. Αυτή είναι η όλη μηχανική της λειτουργίας ενός θερμαινόμενου δαπέδου με νερό, αλλά υπάρχουν ορισμένες τεχνολογικές αποχρώσεις που αυξάνουν την άνεσή του και απλοποιούν τη ρύθμιση.
Για να μπορέσετε να διατηρήσετε μια άνετη θερμοκρασία στο ζεστό δάπεδο, υπάρχει μια ειδική συσκευή #8212 θερμοστάτης, ή όπως λέγεται και θερμοστάτης. Αυτή η συσκευή, χρησιμοποιώντας αισθητήρες, ελέγχει τη θερμοκρασία του δαπέδου και τη θερμοκρασία του ψυκτικού υγρού. Σύμφωνα με τις ενδείξεις τους και τη ρυθμισμένη θερμοκρασία (την ρυθμίζετε μόνοι σας στον πίνακα ελέγχου), ρυθμίζει τη λειτουργία της μονάδας ανάμειξης, αυξάνοντας / μειώνοντας τη θερμοκρασία του ρέοντος ψυκτικού υγρού. Εάν η μονάδα συλλέκτη είναι εξοπλισμένη με θερμοστατικούς ρυθμιστές σε κάθε είσοδο, ένας θερμοστάτης για ένα θερμαινόμενο δάπεδο είναι προαιρετικός, αλλά δημιουργεί πολύ άνετες συνθήκες: το δάπεδο κάτω από τα πόδια σας είναι πάντα σε προκαθορισμένη θερμοκρασία. Διαβάστε περισσότερα για τους θερμοστάτες και την εγκατάστασή τους εδώ.

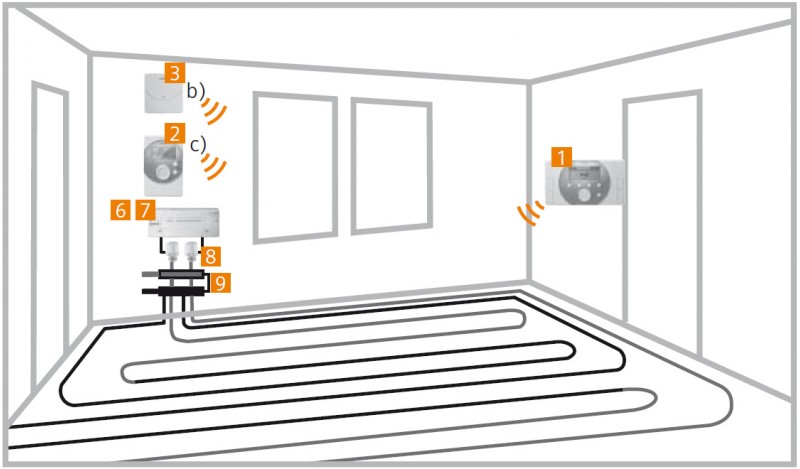

Στην απλούστερη έκδοση, το διάγραμμα σύνδεσης για ένα δάπεδο ζεστού νερού μοιάζει με αυτό
#171 Πίτα#187
Συσκευή #171 pirogue #187 θέρμανση δαπέδου νερού
Μια ταινία αποσβεστήρα τυλίγεται γύρω από την περίμετρο του δωματίου ή τοποθετείται μια ταινία θερμομονωτικού υλικού, μπορείτε να χρησιμοποιήσετε πολυστυρένιο κομμένο σε λωρίδες πλάτους 10 cm, αφρό πολυστερίνης ή άλλη μόνωση φύλλου (πάχους περίπου 10 mm), μπορείτε επίσης να χρησιμοποιήσετε ορυκτό μάλλινο χαρτόνι.
Αυτό το μέτρο χρειάζεται, πρώτον, ώστε λόγω θερμικής διαστολής να μην εμφανίζονται ρωγμές κατά μήκος της περιμέτρου του δαπέδου, αλλά και για να μειωθεί η απώλεια θερμότητας μέσω των τοίχων και της θεμελίωσης.

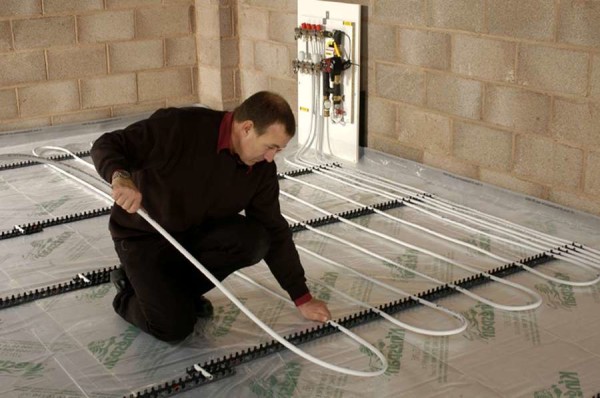

Στη συνέχεια, τοποθετούνται σωλήνες στη θερμομόνωση (η επιλογή των σωλήνων για ένα δάπεδο ζεστού νερού γράφεται σε αυτό το άρθρο). Υπάρχουν οι ακόλουθοι τρόποι για τη στερέωση του σωλήνα θέρμανσης δαπέδου:
Ένα μεταλλικό πλέγμα τοποθετείται στον μονωτήρα θερμότητας με ένα βήμα 5 ή 10 cm (αυτό το βήμα είναι βολικό για τοποθέτηση).Οι σωλήνες συνδέονται στις ράβδους του με συνηθισμένους πλαστικούς σφιγκτήρες ή σύρμα.
Οι μέθοδοι στερέωσης σωλήνων για ένα δάπεδο νερού μπορεί να είναι διαφορετικές.
Το θερμομονωτικό υπόστρωμα χρησιμοποιείται με σημάνσεις (πλέγμα) που εφαρμόζονται σε αυτό, για παράδειγμα, από τη Valtec. Στη συνέχεια, στα σωστά σημεία, οι συνδετήρες σφυρηλατούνται στο πάτωμα, στο οποίο στη συνέχεια εισάγεται ο σωλήνας.
Απόσταση από την παροχή νερού έως τη θεμελίωση των κατασκευών
Εάν η παροχή νερού πρέπει να πραγματοποιηθεί σε κλειστές συνθήκες, επιτρέπεται η μείωση της απόστασης από το θεμέλιο σε 1,5 m, χρησιμοποιείται συνήθως αγωγός από πολυμερή, τοποθετείται σε περίβλημα πάνω από 0,5 m του επιπέδου του σόλα βάσης.
Κατά την εγκατάσταση ενός συστήματος παροχής νερού, λαμβάνονται οι ακόλουθες ελάχιστες ανοχές σε πλάκες θεμελίωσης και δίκτυα:
- αρχιτεκτονικές κατασκευές - 5 m;
- φράχτες βιομηχανικών κτιρίων, αερογέφυρες, δομές στήριξης ηλεκτρικών δικτύων επαφής και επικοινωνιών, σιδηροδρομικές γραμμές - 3 m.
- σιδηρόδρομοι με εύρος 1520 mm όχι μικρότερο από το βάθος της τάφρου μέχρι τη βάση του αναχώματος και την άκρη της εκσκαφής - 4 m.
- σιδηροδρομικές γραμμές με εύρος 750 mm - 2,8 m.
- σανίδες δρόμου στην άκρη των δρόμων ή στην άκρη του δρόμου - 2 m.
- άκρη κυβέτας ή το πέλμα του αναχώματος του δρόμου - 1 m.
- πύργοι μεταφοράς ισχύος: - με τάση έως 1 kV. (αγωγοί οδικού φωτισμού, ηλεκτρικές γραμμές επαφής αστικών ηλεκτρικών μεταφορών) - 1 m. – από 1 έως 35 kV. - 2 m; - από 35 έως 110 kW και άνω - 3 m.
- επένδυση σωλήνων από χυτοσίδηρο του μετρό - 5 m.
- επένδυση υλικών σκυροδέματος που τοποθετούνται κάτω από 20 m της επιφάνειας του εδάφους - 5 m.
- επένδυση κατασκευών μετρό χωρίς υδραυλική μόνωση - 8 m.

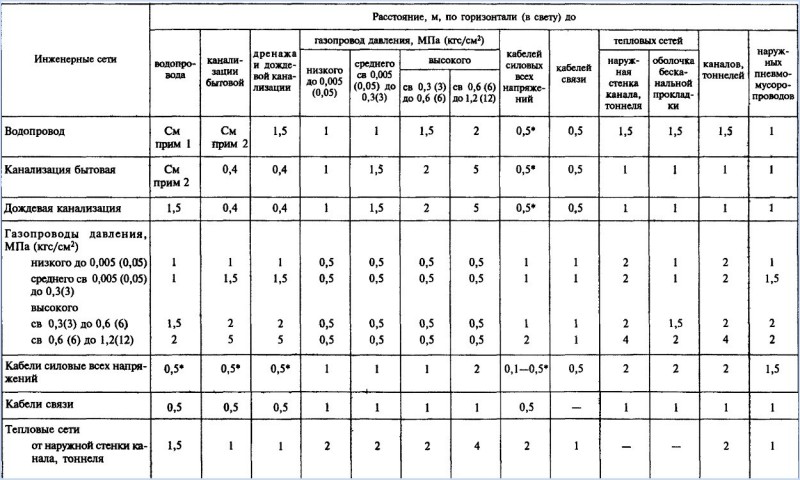

Οι οικοδομικοί κώδικες υποδεικνύουν τις αποστάσεις από τον κεντρικό άξονα των δέντρων με περιφέρεια κορώνας μικρότερη από 5 m - σε αυτή την περίπτωση, το σύστημα ύδρευσης τοποθετείται υπόγεια από τον άξονα κατά τουλάχιστον 2 m.
Ρύζι. 5 Πρότυπα για αποστάσεις μεταξύ υπόγειων επικοινωνιών
Ελάχιστη απόσταση μεταξύ των συγκολλήσεων
Η απόσταση μεταξύ των συγκολλήσεων σε μεταλλικές κατασκευές προσδιορίζεται υπό διαφορετικές συνθήκες. Παρακάτω είναι τα κύρια παραδείγματα με περιορισμούς απόστασης.
| Τύπος ραφών και αντικειμένων κοντά στα οποία βρίσκονται | Προσδιορισμός της ελάχιστης απόστασης |
| Η απόσταση μεταξύ των αξόνων των ραφών, που βρίσκονται στη γειτονιά, αλλά δεν ζευγαρώνουν μεταξύ τους. | Όχι μικρότερο από το ονομαστικό πάχος των προς συγκόλληση εξαρτημάτων. Εάν ο τοίχος είναι μεγαλύτερος από 8 mm, τότε η απόσταση πρέπει να είναι από 10 cm και πάνω. Με τις ελάχιστες διαστάσεις του τεμαχίου εργασίας, η απόσταση πρέπει να είναι τουλάχιστον 5 cm. |
| Η απόσταση από τη στρογγυλοποίηση του πυθμένα του τεμαχίου εργασίας έως τον άξονα της συγκόλλησης του άκρου. | Δεν λαμβάνει υπόψη τις ακριβείς διαστάσεις, αλλά τη δυνατότητα μετέπειτα διεξαγωγής ελέγχου με χρήση υπερήχων. |
| Συγκολλημένοι σύνδεσμοι σε λέβητες. | Όταν βρίσκονται σε λέβητες, οι συγκολλήσεις δεν πρέπει να φτάνουν στα στηρίγματα και να έρχονται σε επαφή μαζί τους. Δεν υπάρχουν επίσης ακριβή δεδομένα εδώ, αλλά η απόσταση θα πρέπει να σας επιτρέπει να παρακολουθείτε την κατάσταση του λέβητα κατά τη λειτουργία και να μην παρεμβαίνει στον ποιοτικό έλεγχο. |
| Απόσταση από τρύπες έως συγκόλληση. | Αυτό περιλαμβάνει οπές για συγκόλληση ή φούντωμα. Αυτή η απόσταση δεν πρέπει να υπερβαίνει το 0,9 της διαμέτρου της ίδιας της οπής. |
| Απόσταση από τη συγκόλληση έως το δέσιμο. | Εδώ κατά μέσο όρο μένει μια απόσταση περίπου 5 εκ. Αν μιλάμε για μεγάλες διαμέτρους τότε μπορεί να αλλάξει προς τα πάνω. |
| Η απόσταση μεταξύ των παρακείμενων ραφών στις οπές. | Η ελάχιστη απόσταση πρέπει να είναι από 1,4 διαμέτρους. |
Υπάρχουν κανόνες που σας επιτρέπουν να τοποθετήσετε τις ραφές σε μικρότερη απόσταση, η οποία θα είναι μικρότερη από το 0,9 της διαμέτρου της ίδιας της τρύπας. Αυτό ισχύει για τις περιπτώσεις όπου σχεδιάζεται να συγκολληθούν εξαρτήματα και σωλήνες. Υπάρχουν ορισμένες προϋποθέσεις για όλα αυτά. Για παράδειγμα, πριν από τη διάνοιξη οπών, οι συγκολλημένοι σύνδεσμοι πρέπει να υποβληθούν σε ακτινογραφική ανάλυση. Αντ' αυτού μπορεί επίσης να χρησιμοποιηθεί δοκιμή υπερήχων. Ο υπολογισμός του επιδόματος θα πραγματοποιείται σε απόσταση τουλάχιστον μιας τετραγωνικής ρίζας της διαμέτρου. Είναι απαραίτητο να γίνει ένας προκαταρκτικός υπολογισμός, ο οποίος θα πρέπει να δείχνει εάν το προϊόν πληροί τις καθορισμένες παραμέτρους αντοχής.
Ελάχιστη απόσταση μεταξύ συγκολλήσεων σωληνώσεων
Η ελάχιστη απόσταση μεταξύ των συγκολλήσεων του αγωγού του δικτύου θέρμανσης ρυθμίζεται επίσης από ορισμένα έγγραφα. Λαμβάνοντας υπόψη το γεγονός ότι η επισκευή σωλήνων και η εγκατάσταση αγωγών με συγκόλληση πραγματοποιείται συχνότερα από ειδικούς που εργάζονται με κρίσιμες κατασκευές, η συμμόρφωση με τα πρότυπα είναι πιο σημαντική εδώ.
|
Τύπος ραφών και αντικειμένων κοντά στα οποία βρίσκονται |
Προσδιορισμός της ελάχιστης απόστασης |
| Συγκόλληση κοντά σε εγκάρσιες σπειροειδείς, περιφερειακές και διαμήκεις ραφές οποιωνδήποτε στοιχείων, με εξαίρεση τα καλώδια καθόδου. | Εδώ πρέπει να ακολουθείτε πολύ αυστηρά τους κανόνες, καθώς αυτό απαγορεύεται αυστηρά. Μόνο εάν υπάρχουν καλώδια καθόδου που προβλέπονται από τα έργα, η ελάχιστη απόσταση μεταξύ των ραφών πρέπει να είναι τουλάχιστον 10 cm. |
| Απόσταση μεταξύ συγκολλήσεων σωληνώσεων διεργασίας. | Υπολογίζεται σύμφωνα με το πάχος του τοιχώματος του ίδιου του σωλήνα. Η ελάχιστη απόσταση μεταξύ ραφών για σωλήνες με πάχος τοιχώματος έως 3 mm είναι 3 φορές το πάχος του τοιχώματος του σωλήνα. Εάν το μέγεθός του είναι πάνω από 3 mm, τότε επιτρέπεται μια απόσταση δύο πάχους τοιχώματος σωλήνα μεταξύ των ραφών. |
| Απόσταση ραφής από την κάμψη του σωλήνα. | Εάν πρέπει να εργαστείτε με σωλήνα που έχει κάμψη, τότε η απόσταση από τη ραφή έως την κάμψη θα πρέπει να είναι τουλάχιστον το ήμισυ της διαμέτρου του ίδιου του σωλήνα. |
Οι υπολογισμοί του ίδιου του αγωγού πραγματοποιούνται εκ των προτέρων, έτσι ώστε όλες οι στροφές, οι πρόσθετες συνδέσεις και άλλες αποχρώσεις των δομών να συμμορφώνονται με τους αποδεκτούς κανόνες. Κατά τη διάρκεια των επισκευών, γίνονται συχνά λάθη και δεν τηρούνται πάντα οι κανόνες, αλλά αυτό δεν εγγυάται ότι η ραφή που έχει γίνει θα διαρκέσει πολύ. Εξάλλου, όλες οι ανοχές για τις αποστάσεις μεταξύ των ραφών λαμβάνονται με βάση την εμπειρία προηγούμενης εργασίας. Η ελάχιστη απόσταση μεταξύ των συγκολλήσεων του αγωγού καθορίζεται σύμφωνα με το GOST 32569-2013. Όλα τα δεδομένα σχετικά με τη λειτουργία, εγκατάσταση και επισκευή τεχνολογικών αγωγών αναφέρονται εδώ.
συμπέρασμα
Η συνάφεια της παρατήρησης των αποστάσεων αφορά κυρίως κρίσιμες δομές που εκτελούνται με τη χρήση ορισμένων τεχνολογιών. Οι περισσότεροι άνθρωποι που συγκολλούν μόνο στο σπίτι μπορεί να μην έχουν καν ακούσει για τέτοιους περιορισμούς. Για επαγγελματίες που εργάζονται με συγκεκριμένη τεχνική εργασία, όπου πρέπει να τηρούνται αυστηρά όλοι οι κανόνες, ο υπολογισμός της ελάχιστης απόστασης είναι υποχρεωτικός.
