Κύριο μενούΕπιλογή ρυθμιστή πίεσης θέρμανσης

Κεντρικός ποιοτικός έλεγχος του συνδυασμένου φορτίου.

Όταν επιλέγετε ένα γράφημα
οι κανονισμοί επικεντρώνονται σε
σχετικό φορτίο ζεστού νερού, ανάλογα
επί του συντελεστή μ

μav=
Q_{φύλακες}srn/
Q_Ο’

Αν
μav =>
0,15, για τη διασφάλιση της ποιότητας
η ρύθμιση χρειάζεται κεντρική
κανονισμός που θα συμπληρωθεί με ομάδα και
ρύθμιση να αυξηθεί
χρονοδιάγραμμα συνδυασμένου φορτίου θέρμανσης
και gvs.

V
ποιότητα παλμού για ρύθμιση
φορτίο θέρμανσης στο κεντρικό
τα σημεία θέρμανσης χρησιμοποιούν εσωτερικά
t
θερμαινόμενα δωμάτια ή τ
συσκευή προσομοίωσης ου
θερμαινόμενα δωμάτια.

Κεντρικός
ρύθμιση κλειστών συστημάτων
η παροχή θερμότητας μπορεί να ληφθεί στο
οποιοδήποτε σχετικό αριθμό συνδρομητών
και με τους δύο τύπους φορτίου σε περίπτωση
χρήση ρυθμιστών συστήματος
θέρμανση.

Χρησιμοποιώντας
ελεγκτές ροής αυτόν τον κανονισμό
ισχύει μόνο όταν
τουλάχιστον το 75% των οικιστικών και δημόσιων κτιρίων
έχουν εγκαταστάσεις ζεστού νερού.

Σκεφτείτε
συνδυασμένος έλεγχος φορτίου
με κλειστό σύστημα παροχής θερμότητας με 2x
σταδιακή διαδοχική θέρμανση
νερό για παροχή ζεστού νερού.

Κατανάλωση
νερό δικτύου στην υπό εξέταση εγκατάσταση
ρυθμίζεται από τον ρυθμιστή ροής PP και
ελεγκτής θερμοκρασίας RT. PP υποστηρίζει
σταθερή καθορισμένη ροή δικτύου
νερό μέσα από το ακροφύσιο του ανελκυστήρα. Πότε
Η βαλβίδα PT ανοίγει αυξάνεται
ροή νερού μέσω του επάνω θερμαντήρα
βήματα, το PP καλύπτεται για το ίδιο
έτσι ώστε το νερό να ρέει μέσα από το ακροφύσιο του ανελκυστήρα
δεν άλλαξε.

Πλεονεκτήματα:

1.
Ευθυγράμμιση ανομοιόμορφων καθημερινών
συνδυασμένο γράφημα φορτίου λόγω
χρήση της χωρητικότητας αποθήκευσης
κατασκευάζει κατασκευές.

2.
ελάχιστη κατανάλωση νερού δικτύου,
πρακτικά = κατανάλωση νερού για θέρμανση

3.
μειωμένη τ
νερού δικτύου μέσω της χρήσης
επιστροφή θερμότητας νερού για μερική
καλύπτουν το φορτίο ΖΝΧ.

υπερυψωμένο
πρόγραμμα
κεντρικός κανονισμός ποιότητας
συνδυασμένο φορτίο.

βάση για αυτό
την κατασκευή ενός χρονοδιαγράμματος ρύθμισης
με θερμαντικό φορτίο.

Εργο
υπολογισμός κεντρικής ρύθμισης
είναι να προσδιορίσει τ
νερό στις γραμμές παροχής και επιστροφής
για διάφορα τ
εξωτερικός αέρας.

Αρχικά στοιχεία
για υπολογισμό είναι:

1)μ
για έναν τυπικό συνδρομητή? 2) τακτοποίηση
γράφημα t
για θέρμανση? 3) τυπικό ημερήσιο πρόγραμμα
για το σύστημα ΖΝΧ.

Θερμοκρασία
πρόγραμμα ελέγχου θέρμανσης
Τα φορτία κατασκευάζονται σύμφωνα με τις εξισώσεις:

μια αλλαγή
θερμοκρασία νερού παροχής
αυτοκινητόδρομοι
—

β) θερμοκρασία
νερό δικτύου μετά την εγκατάσταση θέρμανσης

γ) θερμοκρασία
νερό μετά το ασανσέρ ή μετά
συσκευή ανάμειξης

.

Που
—
διαφορά θερμοκρασίας της θέρμανσης
εγκαταστάσεις σε λειτουργία σχεδίασης.

—
διαφορά θερμοκρασίας νερού δικτύου μέσα
δίκτυο θέρμανσης στη λειτουργία σχεδιασμού.

—
διαφορά θερμοκρασίας νερού στην τοπική ή
εγκατάσταση συνδρομητή.

Βασικός
Ο υπολογισμός πραγματοποιείται σύμφωνα με το φορτίο ισορροπίας
Συστήματα ΖΝΧ

Q_{φύλακες}b=χ_σι
Q_{φύλακες}srn

χ_σι
- διορθωτικός συντελεστής για αποζημίωση
ανισορροπία θερμότητας για θέρμανση,
που προκαλείται από άνιση καθημερινή
Πρόγραμμα ΖΝΧ (εάν υπάρχουν μπαταρίες)
ζεστό νερό =1, ελλείψει συσσωρευτών
ζεστό νερό για κατοικίες και κοινό
κτίρια = 1,2)

Πληρωμή
t
διάγραμμα συνδυασμένου φορτίου
είναι ο προσδιορισμός των διαφορών
t
νερό δικτύου στις θερμάστρες του πάνω
και κατώτερο στάδιο σε διαφορετικές τιμές
tn
και Q_{φύλακες}σι

δ1
και δ2 είναι η διαφορά t
στη θέρμανση μπλουζα. και χαμηλότεραβήματα, αντίστοιχα.

Στο
ισοζύγιο φορτίου ΖΝΧ σύνολο συστήματος
διαφορικό τ
σταθερά για οποιοδήποτε t
εξωτερικός αέρας.

δ
= ρ_{φύλακες}β(τ₀₁,
- τ₀₂,)

Π_{φύλακες}b=
Q_{φύλακες}σι/
Q_Ο’

πτώση
t
στο κάτω στάδιο του θερμαντήρα ΖΝΧ στο
οποιοδήποτε τ
εξωτερικός αέρας.

δ2=
δ2''
( (τ₀₂—
tx)/
(τ₀₂,,,-
ου))

δ2''
- διαφορά t
στο θερμαντήρα κάτω βαθμίδας στο σημείο
σπάσιμο ου
γραφικά

δ2''=
Π_{φύλακες}σι(
(τ'''_Π—
tx)/
(τ_σολ’-
ου))
(τ₀₁’
- τ₀₂’)

Π_{φύλακες}σι-
σχετικός συντελεστής

ου
– κρύο
νερό

tp
– τ
νερό στην έξοδο του κάτω θερμαντήρα
βήματα.

τ'''_Π
- θερμοκρασία
νερό από το θερμαντήρα κάτω βαθμίδας
στο σημείο διακοπής της θερμοκρασίας

με ισολογισμό
Συνολική διαφορά θερμοκρασίας φορτίου d.h.w
στο θερμαντήρα άνω και κάτω βαθμίδας
συνεχής:

δ
= δ1+δ2=στ

δ
= ρ_{φύλακες}β(τ₀₁’-
τ₀₂’)

διαφορά
θερμοκρασίες στη θερμάστρα
βήματα δ1 = δ-δ2

επί
οι ευρεθείσες τιμές των δ1 και δ2 και οι γνωστές
αξίες τ₀₁’
και τ₀₂’
προσδιορίζω τ₁
και τ₂:

τ₁=
τ₀₁+
δ1

τ₂=
τ₀₂—
δ2

τότε
διατίθεται με κεντρικό έλεγχο
συνδυασμένο φορτίο θέρμανσης και ζεστού νερού
θερμοκρασία νερού παροχής
τα δίκτυα θέρμανσης είναι υψηλότερα από ό,τι κατά μήκος
ωράριο θέρμανσης, τ₁>
τ0₁,
Επομένως, το χρονοδιάγραμμα ονομάζεται θέρμανση.

Ρύζι. 2. Σχέδιο μεμονωμένου σημείου θέρμανσης με ελεγκτή θερμοκρασίας και ροής θέση. 2.11 εξαρτώμενο διάγραμμα καλωδίωσης

Η εξοικονόμηση ενέργειας μπορεί να επιτευχθεί μόνο με τη σωστή σχεδίαση, διαμόρφωση και εγκατάσταση όλων των στοιχείων του υποσταθμού.

Η εμπειρία των εγκαταστάσεων ITP δείχνει ότι τα συστήματα θέρμανσης σπιτιού πρέπει να περιγράφονται και να επιθεωρούνται με σαφήνεια ακόμη και πριν από την έναρξη των εργασιών σχεδιασμού ITP. Είναι έτσι στην πράξη; Σε ορισμένες περιπτώσεις, η προετοιμασία γίνεται απρόσεκτα, με αποτέλεσμα τα χαρακτηριστικά του σημείου θέρμανσης να διαφέρουν από τα απαιτούμενα. Αυτή η απόκλιση προκύπτει από σφάλματα που συσσωρεύονται από το στάδιο συλλογής δεδομένων έως ότου τα στοιχεία συναρμολογηθούν σε ένα ενιαίο προϊόν. Επομένως, κατά το σχεδιασμό, προσπαθούν να χρησιμοποιήσουν καθολικό εξοπλισμό ή επιλογή με ένα "περιθώριο", το οποίο δεν είναι βέλτιστο για το σύστημα ελέγχου.

Εκτός από τα εξαρτήματα ITP (αντλία, εναλλάκτης θερμότητας, βαλβίδες διακοπής και σωληνώσεις), ένας ελεγκτής ροής θερμότητας και ένας προγραμματιζόμενος λογικός ελεγκτής (PLC) παίζουν σημαντικό ρόλο στη λειτουργία του σημείου θέρμανσης - τα κεντρικά στοιχεία του συστήματος αυτόματου ελέγχου (ACS).

Κατά μία έννοια, οι συνδυασμένες βαλβίδες ελέγχου θερμοκρασίας και ροής μπορούν να θεωρηθούν μια καθολική λύση. Χάρη σε εξαρτήματα όπως η βαλβίδα συνδυασμού, το μέγεθος περιορίζεται μόνο στον υπολογισμό της ροής (kg/h), ενώ ο ελεγκτής διαφορικής πίεσης εξαιρείται από τον υπολογισμό.

Η λειτουργία της διατήρησης σταθερής διαφορικής πίεσης παρέχεται από έναν ειδικό σχεδιασμό της βαλβίδας συνδυασμού (Εικ. 3). Οι ελεγκτές θερμοκρασίας και ροής χρησιμοποιούνται με επιτυχία σε κυκλώματα με εξαρτημένη και ανεξάρτητη σύνδεση των καταναλωτών με τα δίκτυα θέρμανσης.

Ρύζι. 3. Σχεδιασμός με έλεγχο θερμοκρασίας και ροής

Η σύνθετη βαλβίδα έχει σχέδιο με δύο αντίθετα τοποθετημένες πύλες: μια πύλη ρυθμιστή ροής και μια πύλη βαλβίδας ελέγχου.

Η αρχή λειτουργίας είναι η εξής. Όταν το κλείστρο της βαλβίδας ελέγχου είναι πλήρως ανοιχτό, ο ρυθμιστής ροής διατηρεί αυτόματα την καθορισμένη μέγιστη επιτρεπόμενη παροχή Gmax (kg/h). Σε αυτήν την περίπτωση, η υπολογιζόμενη αντίσταση της σύνθετης βαλβίδας (όταν είναι πλήρως ανοιχτή) προσδιορίζεται από το άθροισμα των απωλειών πίεσης στην πύλη της βαλβίδας ελέγχου και την ελάχιστη απαιτούμενη απώλεια πίεσης στον ρυθμιστή ροής 0,5 bar (50 kPa). που διασφαλίζει την απόδοσή του.

Η δράση του ηλεκτρονικού ελεγκτή (PLC) στοχεύει στη μείωση της ροής κάτω από μια προκαθορισμένη μέγιστη τιμή ενεργώντας στον ενεργοποιητή του κλείστρου της βαλβίδας ελέγχου.Το χαρακτηριστικό ροής μιας σύνθετης βαλβίδας είναι γραμμικό, με άλλα λόγια, είναι ένα χαρακτηριστικό ροής μιας βαλβίδας ελέγχου, στην οποία η σχετική ροή είναι ανάλογη της σχετικής διαδρομής. Χάρη σε αυτή την τοποθέτηση, σε συνδυασμό με το σύστημα ACS (βασισμένο σε προγραμματιζόμενο ελεγκτή), είναι δυνατό να επιτευχθεί επαρκώς υψηλή ακρίβεια ελέγχου αντικειμένων με δυναμικά μεταβαλλόμενα χαρακτηριστικά (ειδικά με εξωτερικές διαταραχές) του δικτύου θέρμανσης.

Αυτός είναι ο λόγος για τον οποίο οι λύσεις που χρησιμοποιούν συνδυασμένες βαλβίδες που κατασκευάζονται από την HERZ (Εικ. 4) προκάλεσαν μεγάλο ενδιαφέρον μεταξύ ειδικών από εταιρείες μηχανικών, οργανισμών σχεδιασμού και εγκατάστασης και υπηρεσιών συντήρησης. Χάρη στη χρήση συνδυασμένων βαλβίδων, είναι δυνατή η δημιουργία ενός συμπαγούς καθολικού σχεδίου ρυθμιζόμενου υποσταθμού θερμότητας, προσαρμοσμένου σε οποιοδήποτε σύστημα θέρμανσης που συνδέεται με δίκτυα θέρμανσης, με φυσική ή αναγκαστική κυκλοφορία του ψυκτικού χωρίς ανακατασκευή του ίδιου του συστήματος θέρμανσης.

Η πρακτική της χρήσης συστημάτων ελέγχου (ιδίως η εγκατάσταση IHS) δείχνει σημαντική μείωση στην κατανάλωση ενέργειας (έως 30%), ενώ οι κάτοικοι μπορούν να μειώσουν σημαντικά τους λογαριασμούς κοινής ωφελείας και να αυξήσουν το επίπεδο άνεσης στα σπίτια τους.

Για να επιτευχθεί το μέγιστο επίπεδο εξοικονόμησης ενέργειας, η εγκατάσταση ενός υποσταθμού πρέπει να συνοδεύεται από άλλα ενεργειακά αποδοτικά μέτρα, όπως η εγκατάσταση βαλβίδων για χειροκίνητη (στατική) και αυτόματη (δυναμική) εξισορρόπηση συστημάτων θέρμανσης, καθώς και η εγκατάσταση θερμοστατικών βαλβίδων σε συσκευές θέρμανσης. Τα αποτελέσματα αυτού του εκσυγχρονισμού θα είναι εμφανή ήδη από τους πρώτους μήνες λειτουργίας του ρυθμιστικού συστήματος.

Προβολές: 4 208

Ρυθμιστές ροής θερμότητας σε ITP

Η ρύθμιση πραγματοποιείται από τοπικές συσκευές - ρυθμιστές ροής θερμότητας. Σε σπίτια με χαμηλή κατηγορία ενεργειακής απόδοσης (κάτω από C), η ρύθμιση του συστήματος θέρμανσης πραγματοποιείται στην καλύτερη περίπτωση χειροκίνητα, χρησιμοποιώντας βαλβίδες διακοπής ως βαλβίδες ελέγχου. Το αποτέλεσμα μιας τέτοιας ρύθμισης είναι δύσκολο να προβλεφθεί. Επομένως, το έργο της διατήρησης της βέλτιστης θερμοκρασίας στις εγκαταστάσεις επιλύεται καλύτερα με την εγκατάσταση ενός ελεγκτή ροής θερμότητας σε ένα μεμονωμένο σημείο θέρμανσης.

Ένα σημείο θερμότητας μπορεί να αποτελείται από διάφορες μονάδες: μια μονάδα μονάδας μέτρησης θερμότητας, μια μονάδα συστήματος θέρμανσης (εξαρτώμενο (Εικ. 1) ή ανεξάρτητο (Εικ. 2) κύκλωμα), μια μονάδα συστήματος παροχής ζεστού νερού (ΖΝΧ), καθώς και μεμονωμένη μονάδες - για παράδειγμα, μια μονάδα συστήματα θέρμανσης (εάν η μονάδα μέτρησης είναι ήδη εγκατεστημένη στην εγκατάσταση). Ο εξοπλισμός της μονάδας είναι τοποθετημένος αρκετά συμπαγής, κατά κανόνα, σε μία ράμπα.

Τα κύρια πλεονεκτήματα των ρυθμιστών ροής νερού ψυκτικού υγρού KOMOS UZZH-R

Οι ρυθμιστές ροής KOMOS UZZH-R είναι σύγχρονες συσκευές υψηλής τεχνολογίας που έχουν πολλά πλεονεκτήματα, όπως:

• ενεργειακή ανεξαρτησία. Οι συσκευές δεν χρειάζεται να συνδέονται σε καμία εξωτερική πηγή τροφοδοσίας.

• αυτόματη λειτουργία. Οι συσκευές διατηρούν πλήρως αυτόματα τον ρυθμό ροής του ψυκτικού στα συστήματα θέρμανσης, εξαερισμού και ψύξης, καθώς και τη ρυθμισμένη θερμοκρασία του ζεστού νερού σε κλειστά συστήματα ΖΝΧ.

• άνεση. Οι συσκευές επιτρέπουν τη δημιουργία των πιο άνετων συνθηκών για τους καταναλωτές, τόσο t° αέρα και t° ζεστού νερού σε θερμαινόμενα δωμάτια, ακόμη και σε συνθήκες έκτακτης διακοπής ρεύματος των κτιρίων.

• ευστροφία. Οι συσκευές μπορούν να λειτουργήσουν σχεδόν σε οποιαδήποτε γωνία σε σχέση με την κατακόρυφο.

• οικονομία. Η χρήση του KOMOS UZZH-R επιτρέπει κατά μέσο όρο 25-64% τη μείωση του κόστους θερμικής ενέργειας κατά τη λειτουργία των συστημάτων θέρμανσης, περίπου 35-59% τη μείωση του κόστους χρήσης συστημάτων ζεστού νερού, καθώς και τη μείωση του κόστος κατά μέσο όρο 30% για τη χρήση νερού δικτύου, ανάλογα με τα επιμέρους θερμικά χαρακτηριστικά του αντικειμένου στο οποίο χρησιμοποιείται η συσκευή.

• ευκολία εγκατάστασης. Αξίζει να σημειωθεί ότι για την εγκατάσταση, καθώς και για περαιτέρω διαμόρφωση και λειτουργία, αρκεί το προσόν ενός υδραυλικού.

• γρήγορη απόσβεση. Ανάλογα με την ποσότητα κατανάλωσης νερού δικτύου και θερμικής ενέργειας από το αντικείμενο, η περίοδος απόσβεσης της συσκευής είναι περίπου από 2 έως 60 ημέρες.

• σχετικά χαμηλή τιμή. Θα πρέπει να σημειωθεί ότι το κόστος του ρυθμιστή μας είναι κατά μέσο όρο 12 φορές χαμηλότερο από τα ηλεκτρονικά ανάλογα όσον αφορά τη λειτουργία.

• υψηλή ακρίβεια συντονισμού.

• αντοχή σε βανδαλισμούς, αναισθησία στις διακυμάνσεις της θερμοκρασίας και την υγρασία του περιβάλλοντος

• για 15 χρόνια εργάζονται χωρίς ατυχήματα σε 108 πόλεις της Ρωσίας.

• εξοπλισμός υποκατάστασης εισαγωγής που προστατεύεται από το δίπλωμα ευρεσιτεχνίας RF.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ελεγκτών ροής φορέα θερμότητας ΚΟΜΟΣ UZZH-R

Μάρκα ρυθμιστή	Υπό όρους διεκπεραίωση κV, m3/ώρα	Πίεση περιβάλλοντος εργασίας, Р, MPa (atm)	Μέγεθος σύνδεσης, DN, mm	Βάρος, Μ, όχι περισσότερο από κιλά
ΚΟΜΟΣ UZZH-R 15.16	Έως 2	1,6(16)	15	15
ΚΟΜΟΣ UZZH-R 25.16	Μέχρι 3	1,6(16)	25	16
ΚΟΜΟΣ UZZH-R 32.16	Μέχρι τις 6	1,6(16)	32	17
ΚΟΜΟΣ UZZH-R 40,16	Έως 8	1,6(16)	40	19
ΚΟΜΟΣ UZZH-R 50,16	Προς 10	1,6(16)	50	17
ΚΟΜΟΣ UZZH-R 80,16	έως 30	1,6(16)	80	22
ΚΟΜΟΣ UZZH-R 100,16	Έως 50	1,6(16)	100	33

εταιρεία Komos δεν είναι απλώς προμηθευτής εξοπλισμού υψηλής τεχνολογίας, αλλά και αξιόπιστος συνεργάτης για την επιχείρησή σας. Η εταιρεία μας απασχολεί εξειδικευμένους ειδικούς που εκτιμούν στην εργασία τους μια ικανή, υπεύθυνη προσέγγιση για την επίλυση οποιουδήποτε προβλήματος. Σας παρέχουμε πλήρη εγγύηση και εξυπηρέτηση μετά την εγγύηση για όλα τα προϊόντα που αγοράζονται από την εταιρεία μας.

Μπορείτε να λάβετε συμβουλές και να ελέγξετε τη διαθεσιμότητα οποιουδήποτε προϊόντος σε απόθεμα.

— τηλεφωνικά: 8-(343)-222-20-73;

— μέσω ταχυδρομείου: al@groupkomos.ru;

— μέσω Skype (στείλτε μας το όνομά σας στο Skype μέσω e-mail και ένας υπεύθυνος πωλήσεων θα επικοινωνήσει μαζί σας εντός 3 ωρών):

– στο γραφείο της εταιρείας μας στη διεύθυνση Ekaterinburg, Πλ. Πρώτη πενταετία, δ.1.

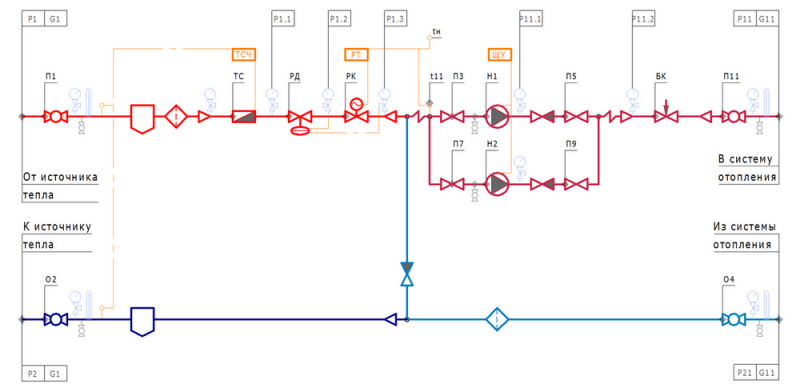

Λειτουργία ενός σημείου θερμότητας που συνδέεται σύμφωνα με ένα εξαρτημένο σχήμα

Η λειτουργία του σημείου θέρμανσης ελέγχεται από έναν προγραμματιζόμενο ελεγκτή στον οποίο είναι συνδεδεμένος ένας ηλεκτρικός ενεργοποιητής βαλβίδας που επηρεάζει την επιλογή του φορέα θερμότητας από το δίκτυο θέρμανσης, έναν αισθητήρα εξωτερικής θερμοκρασίας και έναν αισθητήρα θερμοκρασίας του ψυκτικού που εισέρχεται στο σύστημα θέρμανσης.

Η εξάρτηση της θερμοκρασίας του ψυκτικού στην είσοδο του συστήματος θέρμανσης από την εξωτερική θερμοκρασία, την ημέρα της εβδομάδας και την ώρα της ημέρας καταχωρείται στον ελεγκτή. Ο ελεγκτής μετρά τη θερμοκρασία του εξωτερικού αέρα με μια συγκεκριμένη συχνότητα και συγκρίνει την πραγματικά μετρούμενη θερμοκρασία ψυκτικού με την τιμή που έχει οριστεί για τις τρέχουσες συνθήκες. Εάν η θερμοκρασία είναι χαμηλότερη από την καθορισμένη, στέλνεται ένα σήμα ανοίγματος στη βαλβίδα ελέγχου και εάν είναι υψηλότερο, ένα σήμα κλεισίματος.

Ένα μείγμα δύο ροών ψυκτικού εισέρχεται στον αγωγό τροφοδοσίας του συστήματος θέρμανσης. Ένα νήμα "καυτό" προέρχεται από τον αγωγό τροφοδοσίας του δικτύου θέρμανσης που περνά από τον ρυθμιστή, και δεύτερο ρεύμα Το "Cooled" αναμειγνύεται μέσω ενός βραχυκυκλωτήρα από τον αγωγό επιστροφής.

Ανεξάρτητα από το αν η βαλβίδα ελέγχου είναι ανοιχτή ή κλειστή, ένας σταθερός ογκομετρικός ρυθμός ροής του ψυκτικού κυκλοφορεί στο σύστημα και μόνο οι αναλογίες "θερμών" και "κρύων" ροών σε αυτόν τον όγκο εξαρτώνται από το βαθμό κλεισίματος. Δηλαδή, εάν η επιλογή από το δίκτυο θέρμανσης είναι εντελώς μπλοκαρισμένη, μόνο το νερό που λαμβάνεται από τον αγωγό επιστροφής θα εισέλθει στο σύστημα μέσω του βραχυκυκλωτήρα.

Η σταθερή κυκλοφορία στο σύστημα θέρμανσης και η ανάμιξη δημιουργούνται από δύο αθόρυβες αντλίες με υγρό ρότορα, η μία από τις οποίες λειτουργεί πάντα και η δεύτερη είναι σε εφεδρεία σε περίπτωση βλάβης του εργάτη.

Πλεονεκτήματα της σύνδεσης που εξαρτάται από το ITP

1 Χαμηλότερο κόστος μονάδας σε σύγκριση με την ανεξάρτητη σύνδεση.

2 Δυνατότητα αυτόματου προγράμματος ελέγχου του τρόπου λειτουργίας του συστήματος θέρμανσης.

3 Η πίεση στο σύστημα θέρμανσης είναι σταθερή και ίση με την πίεση στον σωλήνα επιστροφής της πηγής θερμότητας.

4 Απλή εκκίνηση και διαμόρφωση της μονάδας υποσταθμού.

5 Δυνατότητα τροφοδοσίας του συστήματος με ψυκτικό με θερμοκρασία ίση με τη θερμοκρασία του ψυκτικού στον αγωγό τροφοδοσίας του δικτύου θέρμανσης (μόνο εάν χρησιμοποιείται τριοδική βαλβίδα).

Μειονεκτήματα της σύνδεσης που εξαρτάται από το ITP

1 Το σύστημα θέρμανσης θα αδειάσει εάν αποστραγγιστεί η κύρια θέρμανση.

2 Η κυκλοφορία του νερού στο σύστημα θέρμανσης θα σταματήσει εάν οι αντλίες απενεργοποιηθούν.

Τύποι ανεξάρτητων σχημάτων για τη σύνδεση ενός σημείου θέρμανσης και σε ποιες περιπτώσεις χρησιμοποιούνται.

ΑΠΑΙΤΗΣΗ

1. Θέρμανση θερμαντήρα, που περιλαμβάνει θερμάστρα με τη μορφή τουλάχιστον δύο παράλληλων σωλήνων για την παροχή ψυκτικού, κυρίως ζεστού νερού, που βρίσκεται στο ίδιο επίπεδο και διαθέτει εγκάρσια πτερύγια ψύξης με τη μορφή ορθογώνιων πλακών με δύο οπές, βραχίονες που συνδέονται με οι σωλήνες του θερμαντήρα, τοποθετημένοι σε βραχίονες Ένα περίβλημα σε σχήμα L που περιέχει ένα μπροστινό πλαίσιο, πλευρικά τοιχώματα και μια σχάρα στο οριζόντιο τμήμα, έναν ελεγκτή ροής θερμικού ψυκτικού υγρού εγκατεστημένο πίσω από τη θερμάστρα και κατασκευασμένο σε μορφή βαλβίδας με θερμοστάτη και γωνιακή έξοδο , τα οποία συνδέονται αποσπώμενα μέσω μιας σύνδεσης με σπείρωμα, αντίστοιχα, στα άκρα των σωλήνων του θερμαντήρα, που χαρακτηρίζεται από το ότι τα άκρα των σωλήνων του θερμαντήρα είναι εξοπλισμένα με ακροφύσια, μονοκόμματα, για παράδειγμα με συγκόλληση, συνδεδεμένα με οι αντίστοιχοι σωλήνες και τα ακροφύσια είναι κατασκευασμένα με εξωτερικά δακτυλιοειδή περιλαίμια και είναι εξοπλισμένα με παξιμάδια ένωσης με δυνατότητα αλληλεπίδρασης μαζί τους και σπειρώματα, αντίστοιχα βαλβίδα και γωνιακό σπιράλ του ρυθμιστή ροής ψυκτικού.

2. Μέθοδος τοποθέτησης θερμοστατικού ελεγκτή ροής ψυκτικού υγρού για την κατασκευή θερμαντήρα με θερμαντήρα με τη μορφή δύο παράλληλων σωλήνων εξοπλισμένων με εγκάρσια πτερύγια ψύξης, συμπεριλαμβανομένης, πριν από την εγκατάσταση του θερμικού ελεγκτή, στερέωσης των σωλήνων του θερμαντήρα με λειτουργία τελειώνει στο ίδιο επίπεδο και τοποθετεί τους γεωμετρικούς άξονές τους σε απόσταση που αντιστοιχεί (εντός ανοχής) στην απόσταση μεταξύ των γεωμετρικών αξόνων των εισόδων στα συνδετικά στοιχεία που είναι εξοπλισμένα με στεγανοποιήσεις, αντίστοιχα, της βαλβίδας και της γωνιακής ταλάντωσης του θερμικού ρυθμιστή και η επακόλουθη σύνδεσή τους με τους σωλήνες του θερμαντήρα, που χαρακτηρίζεται από το ότι οι σωλήνες σύνδεσης με εξωτερικές φλάντζες στερεώνονται πριν από τη συγκόλληση με τα αντίστοιχα άκρα των σωλήνων του θερμαντήρα με τη βοήθεια παξιμαδιών σύνδεσης σε αρσενικά σπειρώματα που συνδέονται άκαμπτα, π.χ. η απόσταση μεταξύ των γεωμετρικών αξόνων των οποίων αντιστοιχεί (εντός ανοχής) στην απόσταση μεταξύ των γεωμετρικών αξόνων των συνδετικών στοιχείων του θερμικού ρυθμιστή, πιέστε τα αντίστοιχα άκρα των σωλήνων σύνδεσης στα άκρα των σωλήνων του θερμαντήρα, συνδέστε τα μόνιμα, για για παράδειγμα, με συγκόλληση, μετά την οποία ξεβιδώνονται τα παξιμάδια σύνδεσης από τις λαβές και τη συσκευή στερέωσης και αντί γι' αυτό, εγκαθίσταται ένας θερμικός ρυθμιστής με στεγανοποιητικά παρεμβύσματα, στερεώνοντας τα παξιμάδια ένωσης στα συνδετικά στοιχεία του.
