Πώς να επιλέξετε τη σωστή βαλβίδα τριών κατευθύνσεων για λέβητα στερεών καυσίμων

Χρήση της βαλβίδας ασφαλείας

Αυτό δεν είναι το ίδιο με μια βαλβίδα ασφαλείας. Το τελευταίο απλώς ανακουφίζει από την πίεση στο σύστημα, αλλά δεν το ψύχει. Ένα άλλο πράγμα είναι η βαλβίδα προστασίας υπερθέρμανσης του λέβητα, η οποία παίρνει ζεστό νερό από το σύστημα και αντ' αυτού παρέχει κρύο νερό από την παροχή νερού. Η συσκευή είναι μη πτητική, συνδεδεμένη με τις γραμμές παροχής και επιστροφής, ύδρευσης και αποχέτευσης.

Σε θερμοκρασία ψυκτικού πάνω από 105 ºС, η βαλβίδα ανοίγει και, λόγω της πίεσης στο σύστημα παροχής νερού 2-5 bar, το ζεστό νερό εξαναγκάζεται να βγει από το χιτώνιο της γεννήτριας θερμότητας και τους κρύους αγωγούς, μετά το οποίο πηγαίνει στον αποχετευτικό αγωγό. Πώς συνδέεται η βαλβίδα προστασίας του λέβητα στερεού καυσίμου φαίνεται στο διάγραμμα:

Το μειονέκτημα αυτής της μεθόδου προστασίας είναι ότι είναι ακατάλληλη για συστήματα γεμάτα με αντιψυκτικό υγρό. Επιπλέον, το καθεστώς δεν ισχύει σε συνθήκες όπου δεν υπάρχει κεντρική παροχή νερού, επειδή μαζί με τη διακοπή ρεύματος θα σταματήσει και η παροχή νερού από πηγάδι ή πισίνα.

Ποιος είναι ο κίνδυνος του συμπυκνώματος για τον λέβητα

Κατά την ανάφλεξη ενός λέβητα στερεού καυσίμου, πρέπει να αντιμετωπίσουμε το γεγονός ότι το κρύο ψυκτικό πλένει τα τοιχώματα του ήδη θερμαινόμενου θαλάμου καύσης, τα ψύχει, γεγονός που οδηγεί στη συμπύκνωση υδρατμών, ο οποίος υπάρχει πάντα στα καυσαέρια. Τα σωματίδια του νερού, αλληλεπιδρώντας με τα καυσαέρια, σχηματίζουν οξέα, γεγονός που οδηγεί στην καταστροφή της εσωτερικής επιφάνειας του θαλάμου καύσης και της καμινάδας.

Αλλά η αρνητική επίδραση του συμπυκνώματος δεν περιορίζεται σε αυτό: σωματίδια αιθάλης που εγκαθίστανται στους τοίχους διαλύονται σε σταγόνες νερού. Υπό την επίδραση υψηλών θερμοκρασιών, αυτό το μείγμα συντήκεται, σχηματίζοντας μια πυκνή και ανθεκτική κρούστα στην εσωτερική επιφάνεια του θαλάμου καύσης, η παρουσία της οποίας μειώνει απότομα την ένταση της ανταλλαγής θερμότητας μεταξύ των καυσαερίων και του ψυκτικού υγρού. Η απόδοση του λέβητα πέφτει.

Δεν είναι εύκολο να αφαιρέσετε την κρούστα, ειδικά εάν ο θάλαμος καύσης του λέβητα έχει πολύπλοκη επιφάνεια ανταλλαγής θερμότητας.

Είναι αδύνατο να εξαλειφθεί πλήρως ο σχηματισμός συμπυκνώματος σε λέβητα στερεού καυσίμου, αλλά η διάρκεια αυτής της διαδικασίας μπορεί να μειωθεί σημαντικά.

Σχέδιο

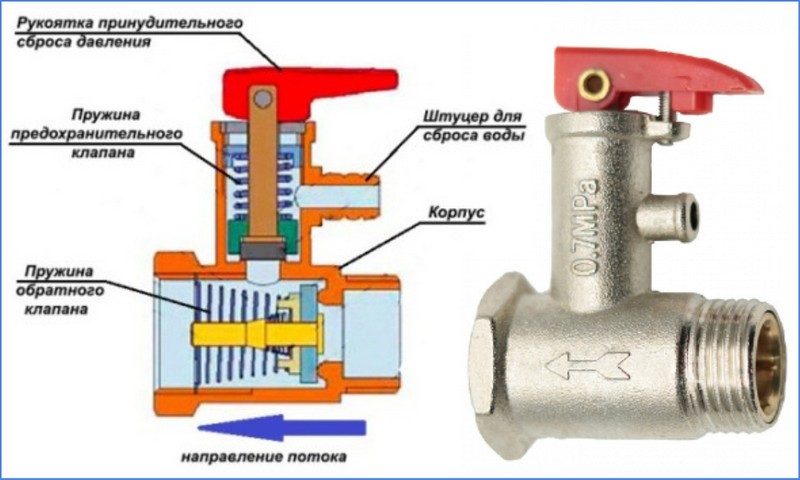

Μια τυπική βαλβίδα ασφαλείας λέβητα έχει πτυσσόμενο σχεδιασμό και αποτελείται από τα ακόλουθα κύρια στοιχεία:

Πλαίσιο. Συνήθως είναι κατασκευασμένο από ορείχαλκο και μοιάζει με μπλουζάκι. Στα πλαϊνά του υπάρχει μια κάτω οπή εισόδου με σπείρωμα, ένας πλευρικός σωλήνας διακλάδωσης εξόδου και μια επάνω σέλα, στην οποία κάθεται μια διαμορφωμένη σφραγίδα.

Ομάδα κλειδώματος. Είναι μια τροχαλία με ελατήριο με κυλινδρικό (δίσκο) στοιχείο ασφάλισης στο άκρο, πάνω στο οποίο τοποθετείται ελαστική ελαστική τσιμούχα σε μορφή κυπέλλου (δίσκος).

Καπάκι. Ένα μαύρο καπάκι κατασκευασμένο από ανθεκτικό στη θερμότητα πολυμερές βιδώνεται στον άνω σωλήνα διακλάδωσης με σπείρωμα του ορειχάλκινου σώματος, κρατώντας τη ράβδο με ελατήριο στη θέση εργασίας. Στις επάνω όψεις του καλύμματος υπάρχουν προεξοχές κατά μήκος των οποίων ολισθαίνει το άνω καπάκι, διαμορφωμένο στο κάτω μέρος, συνδεδεμένο με τη ράβδο ασφάλισης. Όταν περιστρέφεται σε μια συγκεκριμένη γωνία, το καπάκι ανεβαίνει μαζί με το στέλεχος και ανοίγει τον πλευρικό σωλήνα διακλάδωσης - αυτό σας επιτρέπει να χρησιμοποιείτε τη βαλβίδα ασφαλείας για θέρμανση πάντα ανοιχτή σε χειροκίνητη λειτουργία.

Καπάκι. Το πολυμερές τμήμα, συνήθως κόκκινο, με ραβδωτή πλευρική επιφάνεια, βιδώνεται στο κοίλο στέλεχος εσωτερικά με μια βίδα. Οι απαλές προεξοχές στο κάτω μέρος του καπακιού, όταν περιστρέφεται, πέφτουν στα δόντια του καπακιού - η λαβή ανεβαίνει μαζί με το κλείστρο με ελατήριο και ανοίγει το πλευρικό κανάλι, επιτρέποντάς σας να εκτονώσετε την πίεση χειροκίνητα.

Ρύθμιση ροδέλας.Το εσωτερικό τοίχωμα του καλύμματος έχει ένα σπείρωμα στο οποίο περιστρέφεται το παξιμάδι ρύθμισης· όταν χαμηλώνει, συμπιέζει το ελατήριο - αυξάνοντας έτσι το όριο απόκρισης της βαλβίδας. Όταν το παξιμάδι στρέφεται προς τα πάνω, το ελατήριο εξασθενεί και η ρυθμισμένη πίεση μειώνεται. Για το γύρισμα, το παξιμάδι είναι εξοπλισμένο με μια εγκάρσια σχισμή στο επάνω μέρος για ένα επίπεδο κατσαβίδι.

Βαλβίδα για λέβητες θέρμανσης νερού - σχεδιασμός και εμφάνιση

Αρχή λειτουργίας και τύποι ενεργοποιητών βαλβίδων

Το προϊόν παράγεται σε διαφορετικές διαμορφώσεις και με διαφορετικούς ενεργοποιητές, αλλά η αρχή λειτουργίας μιας τριοδικής βαλβίδας παραμένει η ίδια: να αναμιγνύονται δύο ρεύματα με διαφορετικές θερμοκρασίες σε ένα, η θερμοκρασία του οποίου ρυθμίζεται από τον χρήστη ή απαιτείται σύμφωνα με το σχήμα. Το υγρό μέσα στη βαλβίδα ρέει από τον ένα σωλήνα στον άλλο μέχρι να αλλάξει η θερμοκρασία του και να φτάσει την καθορισμένη τιμή. Στη συνέχεια, ο ηλεκτροκινητήρας ανοίγει σταδιακά τη ροή από το τρίτο ακροφύσιο, διατηρώντας τη θερμοκρασία του νερού που εξέρχεται εντός της καθορισμένης τιμής. Σε αυτή τη βάση, μια τέτοια βαλβίδα ονομάζεται βαλβίδα τριών κατευθύνσεων.

Η αρχή της λειτουργίας της τριοδικής βαλβίδας

Οποιαδήποτε βαλβίδα ανάμειξης τριών κατευθύνσεων έχει δύο εισόδους και μία έξοδο. Η κατανομή των ροών πραγματοποιείται χρησιμοποιώντας μια μονάδα δίσκου, η οποία μπορεί να είναι πολλών τύπων:

1. Ο θερμοστατικός ενεργοποιητής (θερμοστάτης) είναι ένας από τους πιο δημοφιλείς, λειτουργεί λόγω της θερμικής διαστολής του αισθητηρίου στοιχείου, με αποτέλεσμα να πιέζεται το στέλεχος της βαλβίδας και το υγρό αρχίζει να αναμιγνύεται.
2. Ο πιο συνηθισμένος τύπος ενεργοποιητή που εγκαθίσταται σε τριοδική βαλβίδα εκτροπής είναι ο ηλεκτρικός, ο οποίος ενεργοποιείται από ένα σήμα από τη μονάδα ελέγχου.
3. Η βαλβίδα μπορεί να ελεγχθεί πιέζοντας τη ράβδο με τον ενεργοποιητή της θερμοστατικής κεφαλής. Αντιδρά στη θερμοκρασία του αέρα, την οποία καθορίζει μόνο του ή με τη βοήθεια ενός τηλεχειριστηρίου και ενός τριχοειδούς σωλήνα. Ο ηλεκτροκινητήρας χρησιμοποιείται συχνότερα σε συστήματα ενδοδαπέδιας θέρμανσης.

Οι σταθεροί λέβητες στερεών καυσίμων δεν μπορούν να συνδεθούν απευθείας στο σύστημα θέρμανσης. Ένας από τους λόγους είναι ότι δεν πρέπει να επιτρέπεται η είσοδος κρύου νερού στο μανδύα του λέβητα μέχρι να ζεσταθεί. Διαφορετικά, στα τοιχώματα του κλιβάνου απελευθερώνεται συμπύκνωμα, το οποίο, ανακατεύοντας με τη στάχτη, σχηματίζει ένα ισχυρό στρώμα αιθάλης. Αποτρέπει την ελεύθερη ανταλλαγή θερμότητας, μειώνοντας την απόδοση της εγκατάστασης και είναι πολύ δύσκολο να καθαριστούν οι εναποθέσεις άνθρακα. Ο δεύτερος λόγος είναι ότι είναι απαραίτητο να προστατεύσετε τους φούρνους από χυτοσίδηρο από αλλαγές θερμοκρασίας κατά τη διάρκεια μιας απροσδόκητης διακοπής της αντλίας λόγω διακοπής ρεύματος και στη συνέχεια να την ξεκινήσετε. Το καθήκον είναι να αποτραπεί η είσοδος κρύου νερού στον ζεστό λέβητα, γι' αυτό χρειάζεται μια βαλβίδα τριών κατευθύνσεων. Θα κάνει το ψυκτικό να κυκλοφορεί σε ένα μικρό κύκλο μέχρι να ζεσταθεί και μόνο τότε θα αρχίσει να ανακατεύει κρύο νερό.

Πώς να επιλέξετε

Πριν προχωρήσετε στην άμεση αγορά της βαλβίδας, θα πρέπει να μάθετε πολλά σημεία σχετικά με τον χρησιμοποιούμενο λέβητα και τα χαρακτηριστικά του συστήματος θέρμανσης, αυτό θα αυξήσει την απόδοση του συστήματος, διαφορετικά μπορεί να οδηγήσει σε επιδείνωση της κανονικής απόδοσης.

Το κύριο πράγμα σε αυτό το θέμα είναι να προσδιορίσετε τις παραμέτρους λειτουργίας του ψυκτικού υγρού (αυτό είναι εύκολο να το ανακαλύψετε χρησιμοποιώντας τη διαθέσιμη τεκμηρίωση). Επιπλέον, είναι απαραίτητο να ληφθεί υπόψη η κατανάλωση θέρμανσης και το ίδιο το σχέδιο σωληνώσεων.

Μπορείτε να προσδιορίσετε τον ρυθμό ροής και τη θερμοκρασία του ψυκτικού χρησιμοποιώντας την τεκμηρίωση του έργου. Εάν δεν υπάρχει, μπορείτε να χρησιμοποιήσετε τις συστάσεις που υποδεικνύονται στο διαβατήριο του ίδιου του λέβητα, το οποίο χρησιμοποιείται στο σύστημα.

Όλες αυτές οι παράμετροι χρειάζονται για να επιλέξετε τη σωστή βαλβίδα (πρέπει να επιλέξετε καθαρά με βάση την χωρητικότητα).

Το σύστημα ελέγχου μετάδοσης κίνησης επιλέγεται ανάλογα με τον τύπο του συστήματος θέρμανσης και τις σωληνώσεις του ίδιου του λέβητα. Τα πιο απλά μοντέλα και επιλογές περιλαμβάνουν τη χρήση συμβατικής θερμοστατικής βαλβίδας (αν και υπάρχουν εξαιρέσεις).Και, όπως ήδη αναφέρθηκε, για να εξασφαλίσετε την ποιότητα της θέρμανσης δαπέδου, θα πρέπει να χρησιμοποιήσετε ένα προϊόν με θερμοστατική κεφαλή.

Εάν σκοπεύετε να εργαστείτε με ένα σύνθετο σύστημα σωληνώσεων, τότε οι κατασκευαστές συνιστούν τη χρήση βαλβίδας με εξωτερικό ελεγκτή ελέγχου.

Όπως και να έχει, κάθε σύγχρονο σύστημα θέρμανσης πρέπει να χρησιμοποιεί μια βαλβίδα τριών κατευθύνσεων, η οποία είναι ένας σημαντικός κόμβος σε ολόκληρο το σύστημα και απλά δεν υπάρχει τίποτα για να το αντικαταστήσει - δεν έχει εφευρεθεί εναλλακτική λύση.

Εξαίρεση αποτελούν τα παλαιότερα χρησιμοποιούμενα συστήματα ανελκυστήρων, τα οποία δεν έχουν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα και θεωρούνται απαρχαιωμένα (λόγω της χαμηλής απόδοσης και της ευκολίας τους).

Φροντίστε να λάβετε υπόψη ότι δεν υπάρχει μόνο μια βαλβίδα ανάμειξης, αλλά και μια βαλβίδα διαχωρισμού. Η πρώτη επιλογή που εξετάστηκε παραπάνω συνεπάγεται τη δυνατότητα ανάμειξης δύο ρευμάτων σε ένα και η δεύτερη επιλογή - μια διαχωριστική βαλβίδα, προσφέρει τη δυνατότητα διαίρεσης ενός ρεύματος σε δύο, ενώ προσαρμόζεται η ροή σε κάθε μία από τις εξόδους.

Και οι δύο αυτοί τύποι βαλβίδων μπορούν να χρησιμοποιηθούν στο σύστημα. Ωστόσο, η ανάμειξη είναι απαραίτητη σε κάθε περίπτωση και ο διαχωρισμός χρησιμοποιείται σπάνια σε απλά συστήματα θέρμανσης.

Η σωστή επιλογή βαλβίδας μπορεί να ονομαστεί εάν ο χρήστης επιλέξει μια αγορά όχι μόνο για απόδοση, αλλά και για θερμοκρασία. Εάν το πρώτο κριτήριο επιλογής είναι το κύριο - χωρίς να το λάβουμε υπόψη, δεν μπορούμε να υπολογίζουμε στη λειτουργικότητα του συστήματος στο σύνολό του, τότε το δεύτερο κριτήριο συνεπάγεται τη διάρκεια της λειτουργίας της βαλβίδας - εάν δεν έχει σχεδιαστεί για να λειτουργεί σε σύστημα όπου η θερμοκρασία είναι υψηλότερη από αυτή που επιτρέπεται από την ίδια τη βαλβίδα - το εξάρτημα θα φθαρεί πιο γρήγορα και θα πρέπει να αντικατασταθεί ή δεν θα λειτουργεί καθόλου.

Ένα αυτόνομο σύστημα θέρμανσης είναι ένας πολύ πιο περίπλοκος μηχανισμός, που αποτελείται από μεγάλο αριθμό διασυνδεδεμένων μονάδων και συγκροτημάτων που εκτελούν τις αντίστοιχες λειτουργίες. Η βαλβίδα τριών κατευθύνσεων για τον λέβητα σε αυτόν τον μηχανισμό παίζει το ρόλο ενός μίκτη στον οποίο ρυθμίζεται η θερμοκρασία του ψυκτικού.

Αυτό γίνεται έτσι ώστε οι σωλήνες να θερμαίνονται ομοιόμορφα και το επίπεδο θέρμανσης σε κάθε δωμάτιο να είναι περίπου το ίδιο. Εάν δεν χρησιμοποιήσετε το εξάρτημα, θα αποδειχθεί ότι το νερό, όταν διέρχεται από τον εναλλάκτη θερμότητας, δεν θα θερμαίνεται εξίσου και ως αποτέλεσμα, ορισμένα δωμάτια θα λαμβάνουν λιγότερη θερμική ενέργεια από όλα τα άλλα δωμάτια.

Λόγοι υπερθέρμανσης λέβητα στερεών καυσίμων

Ακόμη και στο στάδιο της επιλογής και της αγοράς, είναι σημαντικό να ληφθούν υπόψη τα χαρακτηριστικά απόδοσης του θερμαντήρα. Πολλά μοντέλα που κυκλοφορούν σήμερα διαθέτουν ενσωματωμένο σύστημα προστασίας από υπερθέρμανση.

Το αν λειτουργεί ή όχι είναι ένα άλλο ερώτημα. Ωστόσο, είναι απαραίτητο να τηρείτε ορισμένες γνώσεις και δεξιότητες, ελπίζοντας να δημιουργήσετε ένα αποτελεσματικό και ασφαλές αυτόνομο σύστημα θέρμανσης στο σπίτι.

Η αξιόπιστη λειτουργία της μονάδας θέρμανσης εξαρτάται από τις συνθήκες λειτουργίας. Με εμφανείς παραβιάσεις των τεχνολογικών παραμέτρων του εξοπλισμού θέρμανσης και κατάχρηση των τυπικών κανόνων ασφαλείας, υπάρχει μεγάλη πιθανότητα έκτακτης ανάγκης.

Είναι δυνατό να αποφευχθούν πιθανές αρνητικές συνέπειες ακόμη και στο στάδιο της εγκατάστασης ενός λέβητα στερεών καυσίμων. Η σωστή σωλήνωση του θερμαντήρα θα είναι το κλειδί για την ασφάλειά σας και την αξιόπιστη λειτουργία της μονάδας στο μέλλον.

Μιλώντας αναλυτικά, σε κάθε περίπτωση, το σύστημα προστασίας ενός λέβητα στερεών καυσίμων έχει τις δικές του ιδιαιτερότητες και χαρακτηριστικά. Κάθε σύστημα θέρμανσης έχει τα θετικά και τα αρνητικά του. Για παράδειγμα:

Όταν πρόκειται για λέβητες στερεών καυσίμων με φυσική κυκλοφορία του ψυκτικού υγρού, είναι απαραίτητο να φροντίζετε για την ασφάλεια και την απόδοση του εξοπλισμού θέρμανσης ακόμη και κατά την εγκατάσταση. Οι σωλήνες στο σύστημα είναι μεταλλικοί.Επιπλέον, η διάμετρος τέτοιων σωλήνων πρέπει να υπερβαίνει τη διάμετρο των σωλήνων που χρησιμοποιούνται για την τοποθέτηση του κυκλώματος με αναγκαστική κυκλοφορία του ψυκτικού. Οι αισθητήρες που είναι εγκατεστημένοι στο κύκλωμα νερού θα σηματοδοτούν πιθανή υπερθέρμανση του ψυκτικού υγρού. Η βαλβίδα ασφαλείας και το δοχείο διαστολής παίζουν το ρόλο του αντισταθμιστή, μειώνοντας την υπερβολική πίεση στο σύστημα.

Ένα σημαντικό μειονέκτημα του συστήματος βαρυτικής θέρμανσης είναι η έλλειψη αποτελεσματικού μηχανισμού για τη ρύθμιση των τρόπων λειτουργίας των λεβήτων στερεών καυσίμων.

Μεγάλες τεχνολογικές ευκαιρίες παρέχονται στους καταναλωτές από όσους εργάζονται με την αναγκαστική κυκλοφορία του ψυκτικού στο σύστημα. Ήδη μόνο η παρουσία του δεύτερου κυκλώματος αυξάνει σημαντικά την ικανότητα ρύθμισης της θερμοκρασίας θέρμανσης του νερού του λέβητα. Το μόνο αρνητικό στη λειτουργία ενός τέτοιου συστήματος είναι μια αντλία που λειτουργεί, η οποία μπορεί να δυσκολέψει τη λειτουργία του συστήματος θέρμανσης με την εργασία του.

Αυτό οφείλεται στο γεγονός ότι όταν η ηλεκτρική ενέργεια είναι απενεργοποιημένη, η αντλία παύει να εκτελεί τις λειτουργίες της. Η διακοπή της διαδικασίας κυκλοφορίας και η αδράνεια των λεβήτων θέρμανσης στερεών καυσίμων μπορεί να οδηγήσει σε υπερθέρμανση της μονάδας θέρμανσης. Εάν ο εξοπλισμός του λέβητα δεν είναι εξοπλισμένος, η κατάσταση με διακοπή ρεύματος είναι γεμάτη με εξαιρετικά δυσάρεστες συνέπειες.

Η αποτελεσματική προστασία έναντι υπερθέρμανσης ενός λειτουργούντος λέβητα στερεών καυσίμων θα πρέπει να βασίζεται στον μηχανισμό για την απομάκρυνση της περίσσειας θερμότητας που παράγεται από τη συσκευή θέρμανσης.

Ποιοι είναι οι τρόποι προστασίας του εξοπλισμού θέρμανσης από υπερθέρμανση

Οι κατασκευαστικές εταιρείες προσπαθούν, προκειμένου να αυξήσουν την καταναλωτική ελκυστικότητα των προϊόντων τους, να συμπεριλάβουν τυχόν εγγυήσεις για την ασφάλειά του στο τεχνικό διαβατήριο του εξοπλισμού του λέβητα. Ο μη μυημένος καταναλωτής δεν έχει ιδέα για τα μέσα προστασίας του λέβητα θέρμανσης από το βρασμό.

Υπάρχουν επί του παρόντος οι ακόλουθοι τρόποι για να διασφαλιστεί η προστασία των μονάδων στερεών καυσίμων που χρησιμοποιούνται για αυτόνομα συστήματα θέρμανσης. Η αποτελεσματικότητα κάθε μεθόδου εξηγείται από τις συνθήκες λειτουργίας του εξοπλισμού του λέβητα και τα χαρακτηριστικά σχεδιασμού των μονάδων.

Στις περισσότερες περιπτώσεις, στο φύλλο δεδομένων του θερμαντήρα, οι κατασκευαστές συνιστούν τη χρήση νερού βρύσης για ψύξη. Σε ορισμένες περιπτώσεις, οι λέβητες στερεών καυσίμων είναι εξοπλισμένοι με ενσωματωμένους πρόσθετους εναλλάκτες θερμότητας. Υπάρχουν μοντέλα λεβήτων με απομακρυσμένους εναλλάκτες θερμότητας. Χρησιμοποιείται βαλβίδα ασφαλείας για την αποφυγή υπερθέρμανσης. Η βαλβίδα ασφαλείας έχει σχεδιαστεί μόνο για να εκτονώνει την υπερβολική πίεση στο σύστημα, ενώ η βαλβίδα ασφαλείας ανοίγει την πρόσβαση στο νερό της βρύσης όταν ο λέβητας υπερθερμαίνεται.

Η υπέρβαση της θερμοκρασίας του ψυκτικού υγρού των 100 0C δημιουργεί υπερπίεση που ανοίγει τη βαλβίδα. Υπό τη δράση του νερού της βρύσης, το οποίο τροφοδοτείται υπό πίεση 2-5 bar, το ζεστό νερό αναγκάζεται να βγει από το κύκλωμα από το κρύο νερό.

Η πρώτη πτυχή που προκαλεί διαμάχη σχετικά με την ψύξη του νερού της βρύσης είναι η έλλειψη ηλεκτρικής ενέργειας για τη λειτουργία της αντλίας. Το δοχείο διαστολής δεν έχει αρκετό νερό για την ψύξη του λέβητα.

Η δεύτερη πτυχή που απορρίπτει αυτή η μέθοδος ψύξης σχετίζεται με τη χρήση αντιψυκτικού ως ψυκτικού. Σε περίπτωση έκτακτης ανάγκης, έως και 150 λίτρα αντιψυκτικού θα πάνε στην αποχέτευση μαζί με το εισερχόμενο κρύο νερό. Αξίζει αυτή η προστασία;

Η παρουσία ενός UPS θα επιτρέψει τη διατήρηση της λειτουργίας μιας αντλίας κυκλοφορίας σε κρίσιμη κατάσταση, με τη βοήθεια της οποίας το ψυκτικό υγρό θα αποκλίνει ομοιόμορφα μέσω του αγωγού χωρίς να έχει χρόνο να υπερθερμανθεί. Εφόσον η χωρητικότητα της μπαταρίας είναι επαρκής, η αδιάλειπτη παροχή ρεύματος εγγυάται τη λειτουργία της αντλίας.Κατά τη διάρκεια αυτής της περιόδου, ο λέβητας δεν πρέπει να έχει χρόνο να θερμανθεί σε κρίσιμες παραμέτρους, ο αυτοματισμός θα λειτουργήσει, ξεκινώντας το νερό μέσω του εφεδρικού κυκλώματος έκτακτης ανάγκης.

Μια άλλη διέξοδος από μια κρίσιμη κατάσταση θα ήταν η εγκατάσταση ενός κυκλώματος έκτακτης ανάγκης στις σωληνώσεις μιας μονάδας στερεών καυσίμων. Η διακοπή λειτουργίας της αντλίας μπορεί να αντιγραφεί με τη λειτουργία ενός εφεδρικού κυκλώματος με φυσική κυκλοφορία του ψυκτικού. Ο ρόλος του κυκλώματος έκτακτης ανάγκης δεν είναι να παρέχει θέρμανση για οικιστικούς χώρους, αλλά μόνο να μπορεί να αφαιρεί την υπερβολική θερμική ενέργεια σε περίπτωση έκτακτης ανάγκης.

Ένα τέτοιο σχέδιο για την οργάνωση της προστασίας της μονάδας θέρμανσης από υπερθέρμανση είναι αξιόπιστο, απλό και βολικό στη λειτουργία. Δεν θα χρειαστείτε ειδικά χρήματα για τον εξοπλισμό και την εγκατάστασή του. Οι μόνες προϋποθέσεις για να λειτουργήσει μια τέτοια προστασία είναι:

• η παρουσία δεξαμενής διαστολής ή δεξαμενής αποθήκευσης στο σύστημα.
• η χρήση βαλβίδας ελέγχου μόνο τύπου πετάλου.
• οι σωλήνες του δευτερεύοντος κυκλώματος πρέπει να έχουν μεγαλύτερη διάμετρο από το συμβατικό κύκλωμα θέρμανσης.

Πώς να εγκαταστήσω

Κατά την εγκατάσταση βαλβίδων ασφαλείας αποστράγγισης, πρέπει να τηρούνται οι ακόλουθοι κανόνες:

1. Συνήθως, η βαλβίδα εκτόνωσης πίεσης στο σύστημα θέρμανσης τοποθετείται σε ένα οικιακό κύκλωμα σε ένα μόνο αντίγραφο. Τα κύρια σημεία τοποθέτησής του είναι ακριβώς πάνω από έναν λέβητα ηλεκτρικού, στερεού καυσίμου, αερίου στον σωλήνα εξόδου του ή δίπλα σε έναν οριζόντια τοποθετημένο αγωγό. Εάν αυτό δεν είναι δυνατό για τεχνικούς λόγους, η κύρια προϋπόθεση για τη σωστή εγκατάσταση είναι η εγκατάσταση στη γραμμή παροχής μέχρι την πρώτη βαλβίδα διακοπής.
2. Ο πλευρικός σωλήνας εξόδου συνδέεται συνήθως με αποχέτευση ή σύστημα αποχέτευσης, εάν είναι τεχνικά δύσκολο ή ο όγκος του ψυκτικού υγρού στο κύκλωμα είναι χαμηλός, μπορείτε να χρησιμοποιήσετε μια εύκαμπτη σύνδεση, η οποία κατεβάζεται σε δοχείο κατάλληλου όγκου.
3. Το υγρό πρέπει να αποστραγγίζεται με ένα στόμιο μέσω χοάνης ή υδραυλικής σφράγισης για να διασφαλιστεί η λειτουργικότητα του συστήματος όταν η αποχέτευση είναι βουλωμένη.
4. Κατά την εγκατάσταση σε αγωγό, χρησιμοποιήστε ένα μπλουζάκι με χαμηλότερη έξοδο κατάλληλης διαμέτρου, η τυπική του τιμή είναι 1/2, 3/4, 1 και 2 ίντσες. Η διάμετρος του αγωγού που οδηγεί στη βαλβίδα δεν πρέπει να είναι μικρότερη από αυτή του συστήματος.

Ομάδες βαλβίδων ασφαλείας - ποικιλίες και τιμή

Τύποι βαλβίδων

Λοιπόν, αναλυτικότερα για τους δύο υπάρχοντες τύπους βαλβίδων, μπορείτε να διαβάσετε παρακάτω:

• 1. Η τριοδική θερμοστατική βαλβίδα για τον λέβητα είναι αυτόματο μοντέλο. Θα διατηρήσει το καθορισμένο επίπεδο θερμοκρασίας χωρίς πρόσθετη ανθρώπινη παρέμβαση. Ταυτόχρονα, τα πιο λειτουργικά μοντέλα είναι εξοπλισμένα με ένα πρόσθετο σύστημα ασφαλείας που εμποδίζει την κίνηση του ψυκτικού υγρού εάν δεν υπάρχει κυκλοφορία μέσω ενός από τους εισερχόμενους σωλήνες. Έτσι, οι μπαταρίες δεν θα βράσουν.
• 2. Η τριοδική θερμοστατική βαλβίδα ανάμειξης για το λέβητα μπορεί να εξοπλιστεί τόσο με αυτόματο όσο και με χειροκίνητο έλεγχο. Η θεμελιώδης διαφορά θα είναι η ανάγκη να ελέγχετε τακτικά την κατάσταση του συστήματος έτσι ώστε να μην υπερθερμαίνεται. Σήμερα, οι μηχανικές συσκευές έχουν ήδη πρακτικά εγκαταλειφθεί, καθώς έχουν αντικατασταθεί από πιο προηγμένες μονάδες.

ποικιλίες

Οι υπάρχοντες τύποι βαλβίδων μπορούν να συνεργάζονται με εξοπλισμό λέβητα κορυφαίων ξένων (Vaillant, Baxi, Ariston, Navien, Viessmann) και εγχώριων (Nevalux) κατασκευαστών σε αέρια, υγρά και στερεά καύσιμα σε περιπτώσεις όπου ο αυτόματος έλεγχος της λειτουργίας του συστήματος οφείλεται στον τύπο του καυσίμου είναι δύσκολο ή παραβιάζεται όταν ο αυτοματισμός αποτυγχάνει. Ανάλογα με το σχεδιασμό και την αρχή λειτουργίας, οι βαλβίδες ασφαλείας χωρίζονται στις ακόλουθες ομάδες:

1. Σύμφωνα με το σκοπό του εξοπλισμού στον οποίο είναι εγκατεστημένα:

• Για λέβητες θέρμανσης του παραπάνω σχεδιασμού, συχνά παρέχονται σε εξαρτήματα με τη μορφή μπλουζάκι, στο οποίο τοποθετείται επιπλέον ένα μανόμετρο για τον έλεγχο της πίεσης και μια βαλβίδα εξαερισμού.
• Για λέβητες ζεστού νερού, υπάρχει μια σημαία για την αποστράγγιση του νερού στο σχέδιο.
• Δεξαμενές και πλοία υπό πίεση.
• Σωληνώσεις υπό πίεση.

1. Σύμφωνα με την αρχή λειτουργίας του μηχανισμού σύσφιξης:

• Από ένα ελατήριο, η δύναμη σύσφιξης του οποίου ρυθμίζεται από ένα εξωτερικό ή εσωτερικό παξιμάδι (η λειτουργία του συζητείται παραπάνω).
• Φορτίο μοχλού, που χρησιμοποιείται σε βιομηχανικά συστήματα θέρμανσης που έχουν σχεδιαστεί για την απόρριψη μεγάλων όγκων νερού, το όριο απόκρισής τους μπορεί να ρυθμιστεί με αιωρούμενα φορτία. Αναρτώνται σε μια λαβή που συνδέεται με το καρούλι διακοπής με την αρχή ενός μοχλού.

Συσκευή τροποποίησης μοχλού φορτίου

1. Ταχύτητες ενεργοποίησης μηχανισμού κλειδώματος:

• Αναλογικό (ελατήριο χαμηλής ανύψωσης) - η ερμητική δυσκοιλιότητα αυξάνεται ανάλογα με την πίεση και σχετίζεται γραμμικά με την αύξησή της, ενώ η οπή αποστράγγισης σταδιακά ανοίγει ελαφρά και κλείνει με τον ίδιο τρόπο με μείωση του όγκου του ψυκτικού. Το πλεονέκτημα του σχεδιασμού είναι η απουσία σφύρας νερού σε διάφορους τρόπους κίνησης της βαλβίδας διακοπής.
• Δύο θέσεων (μοχλός πλήρους ανύψωσης-φορτίο) - λειτουργήστε στις θέσεις ανοιχτού-κλειστού. Όταν η πίεση υπερβαίνει το όριο απόκρισης, η έξοδος ανοίγει εντελώς και ο πλεονάζων όγκος του ψυκτικού υγρού αφαιρείται. Μετά την ομαλοποίηση της πίεσης στο σύστημα, η έξοδος είναι εντελώς μπλοκαρισμένη, το κύριο ελάττωμα του σχεδιασμού είναι η παρουσία σφυριού νερού.

1. Με προσαρμογή:

• Μη ρυθμιζόμενο (με καπάκια διαφορετικών χρωμάτων).
• Ρυθμιζόμενο με βίδες.

1. Σύμφωνα με το σχεδιασμό των στοιχείων ρύθμισης συμπίεσης ελατηρίου με:

• Εσωτερική ροδέλα, η αρχή λειτουργίας της οποίας συζητήθηκε παραπάνω.
• Εξωτερική βίδα, παξιμάδι, μοντέλα χρησιμοποιούνται σε οικιακά και δημοτικά συστήματα θέρμανσης με μεγάλους όγκους ψυκτικού.
• Με μια λαβή, ένα παρόμοιο σύστημα ρύθμισης χρησιμοποιείται στις βιομηχανικές βαλβίδες με φλάντζα· όταν η λαβή είναι πλήρως ανυψωμένη, μπορεί να αποστραγγιστεί μία φορά το νερό.

Σχέδια διαφόρων μοντέλων βαλβίδων εξαέρωσης

Θερμοστατική βαλβίδα Kau stroen

Οι θερμοστατικές βαλβίδες είναι δύο τύπων:

• μίξη
  - η ροή Α που εισέρχεται στη βαλβίδα χωρίζεται σε ροή Β και ροή ΑΒ
• διανεμητικός
  - ροή Η είσοδος Α στη βαλβίδα χωρίζεται σε 2 ροές

Η βαλβίδα ανάμειξης είναι εγκατεστημένη στον σωλήνα επιστροφής και η βαλβίδα εκτροπής τοποθετείται στον σωλήνα παροχής. Η βαλβίδα ελέγχεται από θερμική κεφαλή με θερμοφιάλη.

Το Thermoflask με τη βοήθεια ενός ειδικού χιτωνίου τοποθετείται στην επιφάνεια του αγωγού επιστροφής σε κοντινή απόσταση από τον λέβητα θέρμανσης. Μέσα στη φιάλη υπάρχει ένα ρευστό εργασίας, η θερμοκρασία του οποίου είναι ίση με τη θερμοκρασία του ψυκτικού πριν την είσοδο στο λέβητα. Εάν η θερμοκρασία του ψυκτικού υγρού αυξάνεται, το υγρό εργασίας αυξάνεται σε όγκο και, αντίθετα, όταν η θερμοκρασία του ψυκτικού μειώνεται, ο όγκος του ρευστού εργασίας μειώνεται. Διαστέλλοντας ή συστέλλοντας, το υγρό εργασίας πιέζει το στέλεχος, κλείνοντας ή ανοίγοντας τη θερμοστατική βαλβίδα.

Χρησιμοποιώντας τη θερμική κεφαλή, μπορείτε να ρυθμίσετε μια συγκεκριμένη θερμοκρασία, πάνω (κάτω) από την οποία δεν θα θερμανθεί το θερμαντικό μέσο. Ο τρόπος ρύθμισης της θερμοκρασίας επιλέγοντας τους τρόπους λειτουργίας της θερμικής κεφαλής περιγράφεται λεπτομερώς στις οδηγίες για αυτήν.

Ένα άλλο χαρακτηριστικό της θερμοστατικής βαλβίδας είναι ότι μειώνει τη ροή του ψυκτικού προς το λέβητα, αλλά δεν τον κλείνει ποτέ και δεν τον ανοίγει εντελώς, προστατεύοντας τον λέβητα από υπερθέρμανση και βρασμό. Η βαλβίδα κλείνει πλήρως μόνο όταν τεθεί σε λειτουργία ο λέβητας.

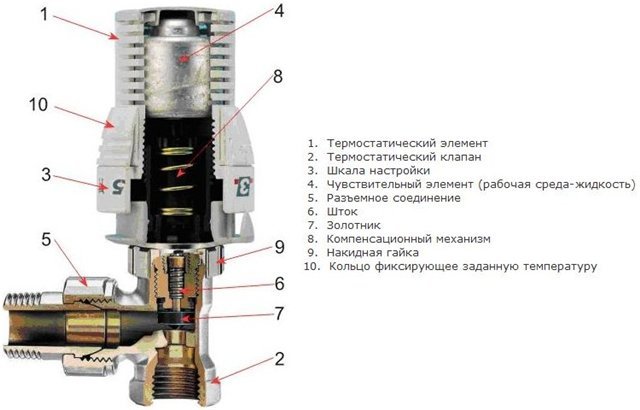

Σχεδιασμός και αρχή λειτουργίας βαλβίδας θερμικής ανάμειξης

Όπως τα περισσότερα εξαρτήματα και δομικά στοιχεία ενός λέβητα στερεών καυσίμων, ένας τριοδικός ή παρόμοιος έχει απλό και κατανοητό σχεδιασμό. Αποτελείται απο:

• κύριο σώμα;
• ράβδος με ελατήριο.
• δύο αποσβεστήρες τύπου poppet.
• θερμοστατικό στοιχείο (κεφαλή με σταθερές θέσεις).

Το διάγραμμα δείχνει αναλυτικά τον μηχανισμό σε τομή, πού και πώς βρίσκονται τα κύρια στοιχεία του.

Η εξέταση του σχεδιασμού της συσκευής δεν είναι ένας σωλήνας για να κατανοήσετε την αρχή της λειτουργίας. Ας ρίξουμε μια πιο προσεκτική ματιά στις συνεχιζόμενες διαδικασίες.

Στον κανονικό τρόπο λειτουργίας του συστήματος θέρμανσης, οι κύριοι αποσβεστήρες, διατεταγμένοι γραμμικά, βρίσκονται στην ανοιχτή θέση. Το ανεπαρκώς ζεστό νερό ρέει ελεύθερα από τον λέβητα στο κύκλωμα θέρμανσης.

Η θερμοστατική κεφαλή, εξοπλισμένη με αισθητήρα υγρού ευαίσθητου στη θερμοκρασία, βρίσκεται στην τυπική θέση. Σε περίπτωση έκτακτης ανάγκης, για παράδειγμα: από την πλευρά του λέβητα, ένα ψυκτικό υγρό αρχίζει να ρέει στο σύστημα, η θερμοκρασία του οποίου υπερβαίνει τις καθορισμένες παραμέτρους. Ο αισθητήρας ελέγχου θερμοκρασίας ενεργοποιείται, ο οποίος κινεί το στέλεχος. Ο μηχανισμός λειτουργίας κλείνει την κύρια ευθεία διέλευση, ανοίγοντας ταυτόχρονα μια δίοδο από την πλευρά από την οποία εισέρχεται κρύο νερό. Ως αποτέλεσμα της ανάμειξης νερού διαφορετικών θερμοκρασιών, η θερμοκρασία εξισώνεται με τον καθορισμένο κανόνα. Το ψυκτικό υγρό, ήδη σε κανονική θερμοκρασία, αφήνει τη συσκευή μέσω του σωλήνα στο σύστημα θέρμανσης. Η ρύθμιση της θερμοστατικής κεφαλής της συσκευής καθορίζεται από τον βαθμό πίεσης της φυσούνας με διαστελλόμενο υγρό στο στέλεχος. Καθορίζει ανάλογα την ευαισθησία της συσκευής.

Η στιγμή λειτουργίας της συσκευής καθορίζεται με τη ρύθμιση της κεφαλής, ρυθμισμένη σε μια συγκεκριμένη θερμοκρασία.

Εάν το νερό συνεχίσει να θερμαίνεται ως αποτέλεσμα των ενεργειών που έγιναν, η συσκευή διακόπτει την κύρια εισερχόμενη ροή, ανοίγοντας την πρόσβαση κρύου νερού από τον τρίτο σωλήνα διακλάδωσης. Το στέλεχος σε αυτή την περίπτωση βρίσκεται στη χαμηλότερη θέση του. Το νερό από τον τρίτο σωλήνα διακλάδωσης έχει ήδη αναμειχθεί με την κύρια ροή. Όταν η θερμοκρασία του ψυκτικού αλλάζει προς την κατεύθυνση της μείωσης, η ράβδος υπό τη δράση του αισθητήρα μειώνει την πίεση, ανοίγοντας την πρόσβαση σε ζεστό νερό.

Για να επιτευχθεί η σωστή λειτουργία ολόκληρου του μηχανισμού, είναι απαραίτητο να τηρούνται αυστηρά οι απαιτήσεις για την εγκατάστασή του. μπορεί να εγκατασταθεί στη δεξιά ή στην αριστερή έκδοση, τόσο στο κύκλωμα επιστροφής όσο και στο κύκλωμα τροφοδοσίας. Κατά τη λειτουργία, η συσκευή δεν χρειάζεται καμία συντήρηση.

Γιατί έχει διαρροή η βαλβίδα;

Η βαλβίδα εκτόνωσης πίεσης στο σύστημα θέρμανσης μπορεί να παρουσιάσει διαρροή για διάφορους λόγους. Σε ορισμένες περιπτώσεις, αυτή είναι μια αποδεκτή φυσική διαδικασία, σε άλλες περιπτώσεις, μια διαρροή υποδηλώνει δυσλειτουργία της συσκευής.

Η διαρροή της βαλβίδας ασφαλείας μπορεί να προκληθεί από τους ακόλουθους λόγους:

1. Ζημιά στο σφραγισμένο ελαστικό κύπελλο, δίσκος ως αποτέλεσμα επανειλημμένης χρήσης. Εάν κατά τη διάρκεια της επισκευής το ανταλλακτικό δεν μπορεί να βρεθεί στην πώληση ή δεν περιλαμβάνεται στη συσκευασία, θα πρέπει να αλλάξετε εντελώς τη συσκευή.
2. Στους τύπους ελατηρίου, το άνοιγμα του πλευρικού σωλήνα αποστράγγισης συμβαίνει σταδιακά· σε τιμές οριακής πίεσης και βραχυπρόθεσμα άλματα, η βαλβίδα μπορεί να λειτουργήσει εν μέρει και να στάζει, κάτι που δεν υποδηλώνει δυσλειτουργία.
3. Η διαρροή μπορεί να προκληθεί από λανθασμένες ρυθμίσεις ή δυσλειτουργίες του δοχείου διαστολής - ζημιά στη μεμβράνη του, διαφυγή αέρα μέσω ενός περιβλήματος αποσυμπίεσης ή μιας κατεστραμμένης θηλής. Σε αυτήν την περίπτωση, είναι πιθανές απότομες υπερτάσεις πίεσης ως αποτέλεσμα υδραυλικών κραδασμών, προκαλώντας περιοδική βραχυπρόθεσμη διαρροή του ψυκτικού μέσω της βαλβίδας ασφαλείας.
4. Η αιτία της διαρροής σε ορισμένες ρυθμιζόμενες βαλβίδες είναι η διαρροή υγρού κατά μήκος του στελέχους μέσω της κορυφής κατά τη λειτουργία.
5. Εάν δημιουργηθεί αντίθλιψη στον σωλήνα εξόδου πάνω από το κατώφλι απενεργοποίησης του οργάνου, θα εμφανιστεί επίσης διαρροή.

Εμφάνιση, κόστος ορισμένων εμπορικών σημάτων βαλβίδων αποστράγγισης

Η βαλβίδα ασφαλείας των λεβήτων ατμού έχει σχεδιαστεί για να τους προστατεύει από την υπερβολική πίεση στο σύστημα που προκαλείται από διάφορους παράγοντες και είναι απαραίτητο στοιχείο στη λειτουργία αυτού του τύπου εξοπλισμού. Στην πώληση υπάρχει μεγάλη γκάμα συσκευών ασφαλείας από Κινέζους, εγχώριους και Ευρωπαίους κατασκευαστές, οι οποίοι χαρακτηρίζονται από σχετικά χαμηλό κόστος.Κατά την αγορά, είναι λογικό να επιλέξετε μια προστατευτική ομάδα από πολλές συσκευές, η οποία περιλαμβάνει επιπλέον ένα μανόμετρο και μια βαλβίδα εξαέρωσης αέρα.

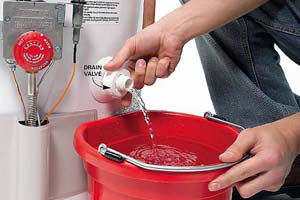

Νερό που στάζει από τη βαλβίδα ασφαλείας. Τι να κάνω

Οι συσσωρευτικοί θερμοσίφωνες σήμερα έχουν αυξανόμενη ζήτηση μεταξύ των συμπατριωτών μας. Αυτές οι μονάδες τους επιτρέπουν απλώς να επιλύουν αποτελεσματικά πολλά οικονομικά προβλήματα, αλλά μερικές φορές συμβαίνει η ίδια η συσκευή να γίνεται η πηγή του προβλήματος.

Ένα από τα πιο συχνά προβλήματα που αντιμετωπίζουμε είναι η διαρροή νερού. Εάν στάζει νερό από τη βαλβίδα ασφαλείας, τότε η αιτία πρέπει να προσδιοριστεί το συντομότερο δυνατό, γιατί σε ορισμένες περιπτώσεις αυτή η διαδικασία δεν πρέπει να θεωρείται ως δυσλειτουργία. Αυτός είναι ο λόγος για τον οποίο δεν χρειάζεται να βιαστείτε να αποφασίσετε να καλέσετε έναν ειδικό επισκευής θερμοσιφώνων.

Πιθανές αιτίες δυσλειτουργίας

Οι αιτίες της διαρροής νερού από τη βαλβίδα μπορεί να είναι:

• Αστοχία βαλβίδας;
• Εσφαλμένη ρύθμιση της διαφοράς πίεσης στο σύστημα.
• Άλλοι λόγοι, ιδίως, μπορεί να διαρρεύσει νερό από τη βαλβίδα, αλλά αυτό δεν θα θεωρηθεί βλάβη.

Οι δύο πρώτοι λόγοι αφορούν την επισκευή της μονάδας.

Αντιμετώπιση προβλημάτων

Οι θερμοσίφωνες αερίου πρέπει να ελέγχονται πρώτα. Είναι απαραίτητο να προσδιοριστεί σε ποια κατάσταση ρέει το νερό.

Εάν παρατηρήσατε ότι το νερό ρέει έξω κατά τη θέρμανση του νερού, τότε πιθανότατα η μονάδα σας είναι πλήρως λειτουργική. Το γεγονός είναι ότι όταν θερμαίνεται, το νερό διαστέλλεται, αντίστοιχα, η πίεση του υγρού στα τοιχώματα της δεξαμενής αυξάνεται

Όταν η πίεση υπερβαίνει τον κανόνα, η βαλβίδα απαλλάσσεται από την περίσσεια νερού. Η λύση σε αυτό το πρόβλημα μπορεί να είναι να συνδέσετε έναν ελαστικό σωλήνα και να τον φέρετε στην αποχέτευση ή σε ένα δοχείο του απαιτούμενου μεγέθους.

Εάν η βαλβίδα ασφαλείας του θερμοσίφωνα αφήνει κρύο νερό να περάσει, είναι πιθανότατα επειδή η πίεση του νερού είναι πολύ υψηλή. Η λύση σε αυτό το πρόβλημα είναι η εγκατάσταση ενός μειωτήρα για την ομαλοποίηση της πίεσης στο δίκτυο ύδρευσης. Για να το κάνετε αυτό, πρέπει να επικοινωνήσετε με έναν εξειδικευμένο ειδικό. Επίσης, δεν μπορείτε να κάνετε χωρίς τη βοήθεια ενός επαγγελματία εάν έχετε την τάση να συμπεράνετε ότι η αιτία της διαρροής νερού είναι μια δυσλειτουργία της ίδιας της βαλβίδας.

Έτσι, το πρώτο βήμα για την επίλυση προβλημάτων διαρροής θερμοσίφωνα είναι να προσδιοριστεί η αιτία της διαρροής και να προσδιοριστεί η φύση του προβλήματος. Να θυμάστε ότι είναι πάντα ασφαλέστερο να απευθυνθείτε σε έναν επαγγελματία για βοήθεια παρά να επισκευάσετε μόνοι σας πολύπλοκο εξοπλισμό, επειδή οι ακατάλληλες επισκευές μπορούν να οδηγήσουν σε πιο περίπλοκη δυσλειτουργία.

Ονομαστική διάμετρος και ρύθμιση

Η διατομή της βαλβίδας ασφαλείας πρέπει να είναι ίση ή μεγαλύτερη από τη διατομή του σωλήνα στον οποίο είναι εγκατεστημένη. Διαφορετικά, η υδραυλική αντίσταση της συσκευής θα είναι πολύ μεγάλη, με αποτέλεσμα να διαταραχθεί η λειτουργία του συστήματος.

Η ρύθμιση της βαλβίδας ασφαλείας του συστήματος θέρμανσης εξαρτάται από τον τύπο του μηχανισμού σύσφιξης. Στις συσκευές ελατηρίου υπάρχει ένα καπάκι, η περιστροφή του οποίου ρυθμίζει την προσυμπίεση του ελατηρίου. Αυτά τα προϊόντα χαρακτηρίζονται από υψηλή ακρίβεια ρύθμισης +/- 0,2 atm.

Οι βαλβίδες μοχλού βάρους ρυθμίζονται με μικρότερη ακρίβεια. Για να γίνει αυτό, πρέπει να μετακινήσετε το φορτίο κατά μήκος του μοχλού ή να αυξήσετε τη μάζα του.

Ρύζι. 3. Ανεξάρτητο σχήμα σύνδεσης ITP με συσκευή συντήρησης πίεσης

Ένα τέτοιο σύστημα είναι κάπως πιο ακριβό από ένα εξαρτημένο, αλλά ταυτόχρονα προστατεύει τις εσωτερικές συσκευές θέρμανσης από ψυκτικό χαμηλής ποιότητας που προέρχεται από το κεντρικό δίκτυο. Εάν είναι απαραίτητο, εκτός από τη θέρμανση, να παρέχεται κεντρική παροχή ζεστού νερού, τότε τοποθετούνται επιπλέον ένας ή περισσότεροι εναλλάκτες θερμότητας. Ανάλογα με την αναλογία του φορτίου στη θέρμανση και το ζεστό νερό, χρησιμοποιούνται συστήματα μονοβάθμιας και δύο σταδίων για τη σύνδεση θερμοσιφώνων.

Παραδείγματα και απόσβεση

Στην Ουκρανία, σύγχρονα αυτοματοποιημένα σημεία θερμότητας με ανεξάρτητο σύστημα σύνδεσης προσφέρονται από την αυστριακή εταιρεία Herz.

Τα ITP Herz λειτουργούν σε θερμοκρασία νερού δικτύου στο πρωτεύον κύκλωμα (τηλεθέρμανση) 110–140°C / 65–80°C. Ταυτόχρονα, η θερμοκρασία στο σύστημα θέρμανσης του σπιτιού διατηρείται στους 90–55°C / 70–45°C. Η ονομαστική πίεση στο πρωτεύον κύκλωμα είναι μέχρι 16 bar. Η πίεση λειτουργίας στο δευτερεύον κύκλωμα είναι από 2 έως 10 bar. Για τη διατήρηση της πίεσης στο σύστημα, χρησιμοποιείται μια δεξαμενή διαστολής διαφράγματος ή, στην περίπτωση συστημάτων με χωρητικότητα μεγαλύτερη από 300 kW, μια μονάδα συντήρησης πίεσης. Το ψυκτικό κυκλοφορεί μέσω αντλιών υψηλής απόδοσης ελεγχόμενης συχνότητας.

Στη διαμόρφωση του ITP, υλοποιούνται σχήματα με βάση μια βαλβίδα διπλής κατεύθυνσης ή μια σύνθετη βαλβίδα - έναν ελεγκτή ροής με ηλεκτρική κίνηση και έναν εναλλάκτη θερμότητας πλάκας ή συγκολλημένου συγκολλητικού. Η ρύθμιση της θερμοκρασίας του ψυκτικού υγρού ανάλογα με τις καιρικές συνθήκες, οι ρυθμίσεις θερμοκρασίας πραγματοποιούνται από τον ελεγκτή. Σε αυτήν την περίπτωση, είναι δυνατό να οργανωθεί η απομακρυσμένη πρόσβαση και ο έλεγχος του εξοπλισμού μέσω ενός μόντεμ GPRS. Για τον υπολογισμό της κατανάλωσης θερμότητας, παρέχεται η χρήση ροόμετρου υπερήχων με αριθμομηχανή.

Εκτός από το ITP για πολυώροφα κτίρια, χρησιμοποιούνται και σημεία θέρμανσης διαμερισμάτων. Επιτρέπουν στον καταναλωτή να ρυθμίζει μεμονωμένα τη λειτουργία των συστημάτων θέρμανσης και ζεστού νερού και παρέχουν βολική λογιστική για την κατανάλωση ενέργειας. Για παράδειγμα, ο υποσταθμός Herz DeLuxe έχει σχεδιαστεί για μέγιστη θερμοκρασία λειτουργίας 90°C, μέγιστη πίεση λειτουργίας 10 bar και παροχή ζεστού νερού έως 15 l/min. Τέτοια σημεία θερμότητας εγκαθίστανται απευθείας σε κάθε καταναλωτή (διαμέρισμα). Προσφέρονται επιλογές για ανοιχτή ή κρυφή εγκατάσταση στον τοίχο, καθώς και με μονάδα ανάμειξης για θέρμανση πάνελ χαμηλής θερμοκρασίας, για παράδειγμα: ζεστοί τοίχοι, ζεστά δάπεδα (Εικ. 4).

Ρύζι. 4. Συμπαγής μονάδα θέρμανσης διαμερισμάτων Herz Bregenz

Ο χρόνος απόσβεσης για επενδύσεις σε IHS σε ανακαινίσεις κτιρίων είναι μεταξύ 1 και 5 ετών και εξαρτάται από τον εξοπλισμό που χρησιμοποιείται, το μέγεθος του κτιρίου και τον τύπο του συστήματος. Ταυτόχρονα, αξίζει να θυμόμαστε ότι η εγκατάσταση μεμονωμένων σημείων θερμότητας είναι ένα σημαντικό και απαραίτητο βήμα, αλλά όχι το μοναδικό στο δρόμο για την ενεργειακή απόδοση ενός συστήματος θέρμανσης κτιρίων κατοικιών. Το μεγαλύτερο αποτέλεσμα επιτυγχάνεται σε συνδυασμό με την εξισορρόπηση του συστήματος θέρμανσης και την εγκατάσταση θερμοστατικών βαλβίδων στις συσκευές θέρμανσης.

Προβολές: 5 337

Η βασική αρχή της προστασίας του λέβητα από το συμπύκνωμα

Για την προστασία του λέβητα στερεού καυσίμου από το σχηματισμό συμπυκνωμάτων, είναι απαραίτητο να αποκλειστεί η κατάσταση στην οποία είναι δυνατή αυτή η διαδικασία. Για να το κάνετε αυτό, μην αφήσετε το κρύο ψυκτικό να εισέλθει στο λέβητα. Η θερμοκρασία επιστροφής πρέπει να είναι 20 βαθμούς μικρότερη από τη θερμοκρασία τροφοδοσίας. Σε αυτή την περίπτωση, η θερμοκρασία τροφοδοσίας πρέπει να είναι τουλάχιστον 60 C.

Ο ευκολότερος τρόπος είναι να θερμάνετε μια μικρή ποσότητα ψυκτικού στον λέβητα στην ονομαστική θερμοκρασία, να δημιουργήσετε ένα μικρό κύκλωμα θέρμανσης για την κίνησή του και να αναμίξετε σταδιακά το υπόλοιπο κρύο ψυκτικό με ζεστό νερό.

Η ιδέα είναι απλή, αλλά μπορεί να εφαρμοστεί με διάφορους τρόπους. Για παράδειγμα, ορισμένοι κατασκευαστές προσφέρουν να αγοράσουν μια έτοιμη μονάδα ανάμειξης, το κόστος της οποίας μπορεί να είναι 25 000
και περισσότερα ρούβλια. Για παράδειγμα, η εταιρεία FAR (Ιταλία) προσφέρει παρόμοιο εξοπλισμό για 28500 ρούβλια
, και την εταιρεία Laddomat
πουλάει μια μονάδα ανάμειξης για 25500 ρούβλια
.

Ένας πιο οικονομικός, αλλά ταυτόχρονα όχι λιγότερο αποτελεσματικός τρόπος για την προστασία ενός λέβητα στερεού καυσίμου από το συμπύκνωμα είναι ο έλεγχος της θερμοκρασίας του ψυκτικού που εισέρχεται στον λέβητα χρησιμοποιώντας μια θερμοστατική βαλβίδα με θερμική κεφαλή.

Αρχή λειτουργίας

Η βαλβίδα που προστατεύει το λέβητα έχει μια απλή συσκευή και λειτουργεί με μια αρχή κατανοητή ακόμα και σε ένα μαθητή.Η συσκευή αποτελείται από ένα ίσιο εξάρτημα με έξοδο 90 μοιρών και ένα ερμητικό σφράγισμα με ελατήριο που κλείνει την πλευρική δίοδο. Όταν η πίεση στο σύστημα αυξάνεται από υπερθέρμανση, υπερβαίνοντας τη δύναμη σύσφιξης του ελατηρίου που συγκρατεί τη βαλβίδα σε σταθερή θέση, αυτό ανεβαίνει και ανοίγει την πλαϊνή οπή.

Η περίσσεια υγρού αρχίζει να χύνεται από το πλάι και αποστέλλεται σε δοχείο, αποχέτευση ή αποχετευτικό σύστημα. Μετά την εξαέρωση μέρους του ψυκτικού υγρού, η πίεση στο σύστημα και στη βαλβίδα εξασθενεί, το ελατήριο το τοποθετεί στη θέση του, εμποδίζοντας τον πλευρικό σωλήνα.

Δομική συσκευή ελατηρίου
