Αισθητήρες θερμοστάτη δαπέδου νερού

Πριν χρησιμοποιήσετε τη συσκευή ελέγχου, πρέπει να γνωρίζετε πώς να ρυθμίζετε τη θερμοκρασία του θερμού δαπέδου και από ποια στοιχεία αποτελείται το σύστημα.

Οι αισθητήρες θερμοστάτη παρακολουθούν τη θερμοκρασία:

• θερμαινόμενα δάπεδα?
• αέρα στο δωμάτιο.

Το γεγονός είναι ότι κατά την εγκατάσταση ενός θερμοστάτη, πρέπει να τηρούνται ορισμένες προϋποθέσεις:

• σε άμεση γειτνίαση με τη συσκευή δεν πρέπει να υπάρχουν πηγές κρύου ή ζεστού αέρα.
• το φως του ήλιου δεν μπορεί να πέσει πάνω του.
• έλλειψη σχεδίων·
• πρέπει να τοποθετηθεί έτσι ώστε η συσκευή να μπορεί να εμφανίζει με ακρίβεια τη θερμοκρασία σε ένα δεδομένο δωμάτιο, πράγμα που σημαίνει ότι πρέπει να εγκατασταθεί σε ύψος 1 έως 1,5 μέτρα από την επιφάνεια του δαπέδου.

Ένας εξωτερικός αισθητήρας θερμοκρασίας δαπέδου είναι μια μικρή συσκευή που συνδέεται στο άκρο ενός μακριού καλωδίου. Αυτή η συσκευή πρέπει να στερεωθεί στο πάτωμα σε απόσταση τουλάχιστον 50 εκατοστών από τους τοίχους. Πρέπει να τοποθετηθεί σε ίση απόσταση σε σχέση με τους πλησιέστερους σωλήνες με φορέα θερμότητας. Το αντίθετο άκρο του καλωδίου φέρεται στον θερμοστάτη και συνδέεται στους επιθυμητούς ακροδέκτες (διαβάστε: "Σωστή εγκατάσταση του θερμοστάτη δαπέδου θέρμανσης και συνθήκες λειτουργίας").

Τοποθετήστε τον αισθητήρα δαπέδου πριν ρίξετε την επίστρωση κατά την τοποθέτηση του κυκλώματος θέρμανσης. Αλλά επειδή οι συσκευές μπορούν να σπάσουν, είναι επιθυμητό να τις τοποθετήσετε σε ένα ειδικό κυματοειδές μανίκι για να εξασφαλίσετε τη δυνατότητα αντικατάστασης. Το άκρο του εύκαμπτου σωλήνα στο διάστρωμα πρέπει να είναι μονωμένο, διαφορετικά μπορεί να μπει τσιμεντοκονία μέσα σε αυτό.

Το δεύτερο άκρο τοποθετείται σε στροβοσκόπιο στον τοίχο και οδηγεί στο κουτί στερέωσης της συσκευής. Μια τέτοια σειρά τοποθέτησης αισθητήρων δαπέδου νερού δεν είναι εύκολη υπόθεση, αλλά εάν η συσκευή χαλάσει, μπορεί να αλλάξει γρήγορα και εύκολα.

Στην περίπτωση που χρησιμοποιήθηκε σύστημα θέρμανσης δαπέδου, η μέθοδος εγκατάστασης είναι παρόμοια. Σε αυτή την περίπτωση, το κυματοειδές χιτώνιο πρέπει να στερεωθεί στο σύστημα και δεν πρέπει να τσιμπηθεί.

Ποικιλία ρυθμιστών δομής νερού δαπέδου

Η θεμελιώδης διαφορά μεταξύ των διαφορετικών συσκευών ελέγχου έγκειται στον τρόπο ρύθμισης της απαιτούμενης θερμοκρασίας:

1. μηχανικές τροποποιήσεις. Αυτές οι συσκευές σπάνια χαλούν και είναι προσιτές. Αυτός ο τύπος ρυθμιστή θέρμανσης δαπέδου νερού έχει μια απλή κλίμακα που κάνει τη διαδικασία ρύθμισης εύκολη και κατανοητή. Η απαιτούμενη θερμοκρασία ρυθμίζεται χρησιμοποιώντας έναν περιστρεφόμενο δίσκο. Μερικές φορές στον μπροστινό πίνακα των θερμοστατών για ένα θερμαινόμενο δάπεδο νερού υπάρχει ένας μοχλός που έχει σχεδιαστεί για την ενεργοποίηση / απενεργοποίηση του. Δεν υπάρχουν άλλες λειτουργίες για τέτοιες συσκευές. Η μέση τιμή για αυτά είναι 15 ευρώ.
2. Ηλεκτρονικές συσκευές. Η λειτουργικότητά τους είναι παρόμοια με τη μηχανική έκδοση, αλλά υλοποιείται διαφορετικά.Το ηλεκτρονικό μοντέλο παρέχει μια ψηφιακή οθόνη που εμφανίζει τις τρέχουσες ή καθορισμένες παραμέτρους. Μπορείτε επίσης να δείτε πολλά κουμπιά στις συσκευές. Μπορεί να έχουν βέλη με τα σημάδια "πάνω" και "κάτω", τα οποία χρησιμεύουν για τη σταδιακή αλλαγή του καθεστώτος θερμοκρασίας. Το εκτιμώμενο κόστος είναι 20 ευρώ.
3. μοντέλα προγραμματισμού. Η ρύθμιση της θερμοκρασίας του θερμού δαπέδου με τη βοήθεια μιας τέτοιας συσκευής σάς επιτρέπει τόσο να διατηρείτε σταθερή θέρμανση όσο και να την αλλάζετε αυτόματα ανάλογα με την ώρα. Πωλούνται μοντέλα που έχουν τη δυνατότητα να προγραμματίζουν το καθεστώς θερμοκρασίας κατά τη διάρκεια της ημέρας και τις ημέρες της εβδομάδας. Αυτή η δυνατότητα σάς επιτρέπει να εξοικονομείτε ενέργεια, άρα και χρήματα, και ταυτόχρονα να ζείτε σε άνετες συνθήκες. Για παράδειγμα, η θερμοκρασία μπορεί να μειωθεί όταν όλα τα μέλη της οικογένειας λείπουν από το σπίτι και να αυξηθεί πριν επιστρέψουν. Ορισμένες τροποποιήσεις, εκτός από μια σταθερή μονάδα που βρίσκεται στον τοίχο, είναι εξοπλισμένα με φορητούς πίνακες ελέγχου. Τώρα στην πώληση υπάρχουν μοντέλα που διορθώνουν την εργασία μέσω υπολογιστή ή tablet. Η απλούστερη τροποποίηση, η οποία προβλέπει τη δυνατότητα ρύθμισης της θερμοκρασίας δαπέδου με την πάροδο του χρόνου, δεν θα κοστίσει λιγότερο από 40 ευρώ και μια εξελιγμένη συσκευή μπορεί να κοστίσει περισσότερο από χίλια.
4. Πολυζωνικές τροποποιήσεις. Τέτοιοι θερμοστάτες ελέγχουν πολλά κυκλώματα και διατηρούν μεμονωμένες παραμέτρους σε καθένα από αυτά.
5. αισθητηριακά μοντέλα. Η λίστα των λειτουργιών που εκτελούνται από αυτές τις συσκευές είναι η ίδια με αυτή των ηλεκτρονικών μοντέλων. Αλλά είναι εξοπλισμένα με κουμπιά αφής, όχι απτικά. Το κόστος είναι μεγαλύτερο.
6. Ραδιοθερμοστάτες και ελεγκτές. Παρόμοια συστήματα που παρέχονται από ευρωπαίους κατασκευαστές είναι νέα στην εγχώρια αγορά. Για παράδειγμα, τα συστήματα Uponor αποτελούνται από ραδιοελεγχόμενους σερβομηχανισμούς, έναν ραδιοθερμοστάτη που παρακολουθεί τις μετρήσεις του αισθητήρα και έναν ραδιοελεγκτή που λαμβάνει δεδομένα από τον θερμοστάτη και τα προωθεί στους σερβομηχανισμούς. Το κιτ περιλαμβάνει επίσης μια μονάδα SMS που σας επιτρέπει να ελέγχετε το σύστημα μέσω κινητών επικοινωνιών και να παρακολουθείτε την κατάστασή του.

Ρύθμιση θέρμανσης δαπέδου νερού

Τις περισσότερες φορές, για τη διευθέτηση της θέρμανσης νερού του δαπέδου, χρησιμοποιούν τη σύνδεση των κυκλωμάτων θέρμανσης μέσω ενός συλλέκτη, στον οποίο εισέρχονται και τα δύο άκρα του αγωγού: το ένα τροφοδοτεί το ψυκτικό υγρό και το δεύτερο το επιστρέφει πίσω. Ζεστό νερό με την ίδια θερμοκρασία εισέρχεται σε καθένα από τα κυκλώματα θέρμανσης.

Δεδομένου ότι το μήκος των αγωγών είναι διαφορετικό, καθένα από τα δωμάτια θερμαίνεται σε διαφορετική θερμοκρασία. Για παράδειγμα, για ένα μπάνιο, αυτή η παράμετρος πρέπει να είναι 25 μοίρες και για σαλόνια δεν μπορεί να υπερβαίνει τις 22 μοίρες. Για να προσθέσετε ή να μειώσετε τον βαθμό θέρμανσης χώρου, πρέπει να αλλάξετε την ποσότητα του φορέα θερμότητας που παρέχεται στο κύκλωμα.

Ο ευκολότερος τρόπος ρύθμισης της θερμοκρασίας ενός θερμαινόμενου δαπέδου είναι να εξοπλίσετε τον συλλέκτη με ειδικές βαλβίδες εισόδου και εξόδου (για περισσότερες λεπτομέρειες: «Διάγραμμα συλλέκτη δαπέδου θερμότητας - πώς πρέπει να λειτουργούν όλα»). Γυρίζοντας τις κεφαλές τους, μπορείτε να ρυθμίσετε την ποσότητα του φορέα θερμότητας που παρέχεται σε κάθε ένα από τα κυκλώματα. Σε αυτή την περίπτωση, πρέπει να εστιάσετε μόνο στα δικά σας συναισθήματα και αυτή η μέθοδος ρύθμισης της θέρμανσης δεν μπορεί να ονομαστεί βολική.

Η σειρά των ενεργειών σε αυτή την περίπτωση είναι η εξής:

• Οι βαλβίδες ρύθμισης είναι σφιγμένες.
• περιμένετε για λίγο μέχρι να ζεσταθεί το πάτωμα.
• αξιολογήστε το αποτέλεσμα.
• σφίξτε ξανά τις βαλβίδες κ.λπ.

Δεδομένου ότι η εξωτερική θερμοκρασία δεν είναι σχεδόν ποτέ ίδια ούτε για μία μέρα, οι ιδιοκτήτες του σπιτιού πρέπει να γυρίζουν τις βαλβίδες πολύ συχνά και χειροκίνητα.

Οι θερμοστάτες που φαίνονται στη φωτογραφία τοποθετούνται συνήθως σε κάθε δωμάτιο όπου έχει τοποθετηθεί κάλυμμα δαπέδου με θέρμανση νερού.Με τη σειρά του, κάθε κύκλωμα στη χτένα τροφοδοσίας του φορέα θερμότητας είναι εξοπλισμένο με σερβοκινητήρες. Αυτοί, σύμφωνα με τα σήματα, αυξάνουν ή μειώνουν την ποσότητα του νερού που παρέχεται στο κύκλωμα. Οι θερμοστάτες συνδέονται με συγκεκριμένους σερβομηχανισμούς και τους δίνουν εντολές ελέγχου.

Οι ρυθμιστές ελέγχουν είτε τη θερμοκρασία του δαπέδου του ζεστού νερού είτε τη μάζα του αέρα στο δωμάτιο. Ταυτόχρονα, είναι απαραίτητο να παρακολουθείτε το καθεστώς θερμοκρασίας του αέρα στο δωμάτιο όταν η θέρμανση της επιφάνειας του δαπέδου είναι ο μόνος τρόπος για τη θέρμανση του σπιτιού.

Αρχή λειτουργίας του ελεγκτή ενδοδαπέδιας θέρμανσης:

1. Η επιθυμητή θερμοκρασία ρυθμίζεται στη θήκη του εξοπλισμού (επιφάνεια δαπέδου ή αέρας, ανάλογα με το συγκεκριμένο μοντέλο).
2. Εάν η παράμετρος αποκλίνει προς τη μία ή την άλλη κατεύθυνση, αποστέλλεται σήμα στους σερβοκινητήρες, μετά τον οποίο η παροχή του φορέα θερμότητας είτε αυξάνεται είτε μειώνεται. Ως αποτέλεσμα, μετά από ένα ορισμένο χρονικό διάστημα, η θερμοκρασία επανέρχεται στο φυσιολογικό.

Όταν οι σωλήνες γεμίζονται με τσιμεντοκονία, χρειάζεται χρόνος για να θερμανθεί ή να κρυώσει ολόκληρη η μάζα σκυροδέματος. Με την παρουσία συστήματος θέρμανσης δαπέδου, η αδράνεια είναι μικρότερη και τότε οι αλλαγές έρχονται πιο γρήγορα.

Σερβοκινητήρες για συστήματα ενδοδαπέδιας θέρμανσης

Δεν υπάρχει τρόπος ρύθμισης της ενδοδαπέδιας θέρμανσης στην αυτόματη λειτουργία χωρίς σερβοκινητήρα (άλλο όνομα για σερβοκινητήρα). Πρόκειται για μια ηλεκτροθερμική συσκευή, ο κύριος σκοπός της οποίας είναι να ανοίγει και να κλείνει την παροχή ζεστού ψυκτικού υγρού.

Το κύριο στοιχείο του σερβομηχανισμού είναι μια ελαστική φυσούνα, η οποία έχει το σχήμα ενός σφραγισμένου κυλίνδρου. Είναι γεμάτο με μια ουσία που μπορεί να αλλάξει όγκο ανάλογα με τη θερμοκρασία.

Γύρω από τη φυσούνα υπάρχει ένα ηλεκτρικό στοιχείο θέρμανσης, το οποίο ενεργοποιείται μετά από σήμα από τον θερμοστάτη. Όταν άρχισε να εργάζεται, η ουσία στον κύλινδρο αρχίζει να θερμαίνεται και να διαστέλλεται. Η φυσούνα, η οποία έχει αυξηθεί σε μέγεθος, ασκεί πίεση στο στέλεχος που βρίσκεται από κάτω και διακόπτει την παροχή ψυκτικού. Δεδομένου ότι στη λειτουργία αυτών των συσκευών χρησιμοποιούνται μόνο θερμική ενέργεια και ηλεκτρική ενέργεια, συνήθως ονομάζονται θερμοηλεκτρικές.

Υπάρχουν κανονικά κλειστοί και κανονικά ανοιχτοί σερβομηχανισμοί. Το όνομά τους υποδεικνύει τη θέση της βαλβίδας κατά τη διάρκεια διακοπής ρεύματος. Στην πρώτη περίπτωση, η βαλβίδα είναι κανονικά ανοιχτή και μετά τη λήψη του σήματος κλείνει. Στη δεύτερη περίπτωση, όλα γίνονται αντίστροφα, πρώτα κλείνει και μετά ανοίγει.

Ποικιλίες βαλβίδων σύμφωνα με την αρχή της λειτουργίας που εκτελείται

Όλες οι επιλογές για βαλβίδες τριών κατευθύνσεων, ανάλογα με το σχεδιασμό τους, μπορούν να χωριστούν σε τύπους:

Όπως υποδηλώνει το όνομα, ο πρώτος τύπος αναμιγνύει δύο διαφορετικά ρεύματα σε ένα κοινό. Ο δεύτερος τύπος διαιρεί μια κοινή ροή σε δύο διαφορετικά ρεύματα και ο τρίτος τύπος απλώς ανακατευθύνει τη ροή σε διαφορετικές κατευθύνσεις. Είναι πολύ απλό να προσδιοριστεί ποιος τύπος στην εμφάνιση, υπάρχει μια σήμανση στη βρύση, με τη μορφή ενός σχεδίου με βέλη. Εμφανίζει ένα εξερχόμενο και δύο εισερχόμενα βέλη ή το αντίστροφο - δύο εξερχόμενα και ένα εισερχόμενο. Οι γερανοί ανακατεύθυνσης μπορεί να μην έχουν ονομασία, αλλά έχουν αισθητές διαφορές στην εμφάνιση.

Η ανάμειξη ή ο διαχωρισμός των ροών ψυκτικού χρησιμοποιείται για τη διατήρηση μιας προκαθορισμένης θερμοκρασίας σε ζεστά δάπεδα, καθώς και για την αραίωση των ροών ψυκτικού υγρού υψηλής θερμοκρασίας σε διαφορετικά στοιχεία του συστήματος θέρμανσης. Οι βαλβίδες ανακατεύθυνσης χρησιμοποιούνται κυρίως σε λέβητες με θερμαντήρα διπλού κυκλώματος, όπου το ζεστό ψυκτικό υγρό ανακατευθύνεται εναλλάξ σε διαφορετικά κυκλώματα.

Άλλοι τύποι συσκευών με τις οποίες μπορείτε να ρυθμίσετε τη θερμοκρασία του ζεστού δαπέδου

1. Για ένα δωμάτιο του οποίου η επιφάνεια δεν υπερβαίνει τα 10 τετραγωνικά μέτρα. μπορούν να χρησιμοποιηθούν συμβατικές βαλβίδες.Αρκεί να εγκαταστήσετε δύο τέτοιες συσκευές, μία κάθε φορά, για την παροχή νερού και για τη ροή επιστροφής και να πραγματοποιήσετε τη ρύθμιση με τον ίδιο τρόπο που γίνεται σε ένα συμβατικό ψυγείο: βιδώστε τη βαλβίδα - χαμηλώστε τη θερμοκρασία, πρέπει να το αυξήσετε - ανοίξτε τη βαλβίδα πιο δυνατά. Το μειονέκτημα μιας τέτοιας συσκευής ανάμειξης σε σύγκριση με μια θερμοστατική βαλβίδα τριών κατευθύνσεων είναι η χειροκίνητη ρύθμιση. Δεν υπάρχουν συσκευές που να σας δείχνουν ποια θερμοκρασία επιτυγχάνεται στην πρίζα, οι ενέργειες πραγματοποιούνται με τη μέθοδο "poke".
2. Οι θερμοστατικοί αναμικτήρες δεν είναι μόνο τριών κατευθύνσεων. αλλά και αμφίδρομη. Μια τέτοια βαλβίδα μπορεί να εγκατασταθεί αντί για μία από τις χειροκίνητες βαλβίδες (η μέθοδος ρύθμισης χρησιμοποιώντας μια βαλβίδα που περιγράφεται παραπάνω) και θα διατηρήσει ήδη αυτόματα τη ρυθμισμένη θερμοκρασία.
3. Για ενδοδαπέδια θέρμανση, που θα καταλαμβάνει μεγάλες επιφάνειες. χρησιμοποιήστε έναν κόμβο μίξης. Αυτή η συσκευή είναι ένα ολόκληρο σύστημα πολλαπλής τροφοδοσίας και επιστροφής, αντλίας κυκλοφορίας και θερμοστατικού αναμικτήρα.

Βρύσες για συστήματα ενδοδαπέδιας θέρμανσης

Ανάμεσα στα αξεσουάρ Lovato που προσφέρουμε είναι διάφοροι τύποι τριοδικών μίξερ με σερβοκινητήρες και θερμοστάτες. Μίκτης τριών δρόμων "MK3", θερμοστατικός αναδευτήρας για ενδοδαπέδια θέρμανση (σταθερό σημείο) σε δύο εκδόσεις και βαλβίδα 3 δρόμων MV3. Αυτή η επιλογή βαλβίδων διακοπής εγγυάται σταθερούς δείκτες θερμοκρασίας του ψυκτικού στα κυκλώματα των συστημάτων θέρμανσης (συμπεριλαμβανομένων των κυκλωμάτων θέρμανσης του συστήματος «θερμού δαπέδου»).

Η εταιρεία Vivateks-m προσφέρει θερμοστατικό μίξερ για ενδοδαπέδια θέρμανση από την εταιρεία Lovato σε δύο εκδόσεις - DN20 - 3/4 "HVTC" και DN25 - 1 "MKTC". Η αρχή λειτουργίας και των δύο συσκευών είναι περίπου η ίδια. Όταν η άνω παράκαμψη είναι πλήρως ανοιχτή (από την πλευρά του κυκλώματος), ένα σημαντικό μέρος του φορέα θερμότητας επιστροφής λαμβάνεται μέσα και μετά αναμιγνύεται με το νερό παροχής. Η θερμική βαλβίδα ανοίγει μόνο όταν απαιτείται για να εξασφαλιστεί η παροχή ψυκτικού στο ίδιο το σύστημα. Η κάτω παράκαμψη του μίκτη είναι συνήθως ανοιχτή όταν η μονάδα είναι εγκατεστημένη σε σύστημα εξοπλισμένο με λέβητα και αντλία. Η βαλβίδα του θερμοστάτη κλείνει εάν το σύστημα δεν χρειάζεται ζεστό νερό και επομένως όλο το νερό επιστρέφεται. Ο μίκτης τριών δρόμων DN32 - 1 1/4″ "MK3" της Lovato παρουσιάζεται σε δεξιόστροφη έκδοση, η οποία μπορεί να αλλάξει σε αριστερόχειρα αλλάζοντας απλώς τη θέση των εσωτερικών στοιχείων. Η αρχή λειτουργίας της συσκευής είναι η εξής - η παράκαμψη παίρνει σημαντική ποσότητα νερού επιστροφής και εξασφαλίζει την εκτόξευση της για παροχή. Αυτό διατηρεί την ισορροπία της θερμοκρασίας του νερού παροχής. Το DN32 - 1 1/4" "MK3" μπορεί να χρησιμοποιηθεί και ως μίξερ για ενδοδαπέδια θέρμανση.

Οι μίκτες τριών δρόμων DN20 - 3/4" "HV3" και DN25 - 1" "MK" παράγονται σε εκδόσεις με σερβοκινητήρα και θερμοστάτη. Αυτή η βαλβίδα έχει σχεδιαστεί για δεξιά ροή, ωστόσο, όπως στην περίπτωση του DN32 - 1 1/4″ "MK3", η βαλβίδα μπορεί εύκολα να αλλάξει στην αριστερή έκδοση αλλάζοντας τη θέση των εσωτερικών στοιχείων του μίκτη. 2 παρακάμψεις (πάνω και κάτω) παρέχουν τη δυνατότητα χειρισμού συσκευών σε συστήματα διαφόρων τύπων. Οι αναδευτήρες τριών δρόμων DN20 - 3/4" "HV3" και DN25 - 1" "MK" συνδέονται στον τοίχο χρησιμοποιώντας ειδικό βραχίονα. Μια άλλη συσκευή, που παρουσιάζεται μεταξύ των εξαρτημάτων της Lovato, είναι μια βαλβίδα τριών κατευθύνσεων DN20 MV3, η οποία έχει όχι μόνο ένα σύνολο μοναδικών τεχνικών χαρακτηριστικών, αλλά και υψηλές δυνατότητες λειτουργίας. Αυτός ο τύπος βαλβίδων χρησιμοποιείται ως βρύση ή μίξερ. Το εύρος της εφαρμογής του εξαρτάται από το τι ακριβώς συνδέεται με τη συσκευή - έναν ηλεκτρικό ενεργοποιητή ή μια θερμοστατική κεφαλή.

Όλα τα προϊόντα της ιταλικής μάρκας Lovato, που παρέχονται από την εταιρεία μας, είναι πλήρως πιστοποιημένα και προσαρμοσμένα στα υφιστάμενα ρωσικά πρότυπα και πρότυπα.

Υδραυλική βαλβίδα τριών κατευθύνσεων

Αυτή η υδραυλική βαλβίδα έχει τρεις διόδους. Από αυτά, δύο χρησιμεύουν για την παροχή ροών νερού, το τρίτο οδηγεί τον λέβητα στο σχεδιασμό του κυκλώματος νερού. Προκειμένου να αποφευχθεί η διάβρωση του μετάλλου, το σώμα του μπλοκ είναι κατασκευασμένο από ανοξείδωτο χάλυβα. Κατά τη λειτουργία, το θερμικό δάπεδο ανταποκρίνεται τέλεια στο περιβάλλον, αλλάζοντας τη θέση των κιβωτίων άξονα και ελέγχοντας τον βαθμό θέρμανσης του υγρού στην έξοδο. Η θερμική κεφαλή είναι εξοπλισμένη με μετρητή που μεταδίδει σήματα στον ενεργοποιητή (κλείστε ή ανοίξτε τη βαλβίδα).

Χαρακτηριστικά βαλβίδας τριών κατευθύνσεων:

• είναι εύκολο να εγκατασταθεί?
• είναι δυνατή η μηχανική και αυτόματη ρύθμιση σε αυτό.
• Είναι ανθεκτικό?
• έχει μέση τιμή?
• περιέχει χημική και υδροπροστασία.

Πώς να επιλέξετε έναν θερμοστάτη για ένα θερμαινόμενο δάπεδο

Ένα θερμαινόμενο δάπεδο είναι μια τσιμεντοκονία στην οποία χύνεται ένα κύκλωμα θερμαντικών στοιχείων. Στην περίπτωση αυτή, το κύκλωμα σημαίνει έναν σωλήνα μέσω του οποίου κινείται ζεστό νερό. Το ψυκτικό τροφοδοτείται από το σύστημα θέρμανσης και επιστρέφεται σε αυτό.

Η εγκατάσταση του κυκλώματος μπορεί να πραγματοποιηθεί τόσο στο στρώμα επίστρωσης όσο και στο πάνω μέρος του. Και οι δύο επιλογές έχουν τα πλεονεκτήματά τους. Αλλά πιο συχνά, οι κατασκευαστές προτιμούν να απαλλάσσουν το οριζόντιο σύστημα θέρμανσης νερού από το φυσικό φορτίο της επίστρωσης.

Η αρχή της λειτουργίας είναι κυκλική. Πρώτον, το νερό από το θερμαντικό σώμα εισέρχεται στην αρχή του θερμού δαπέδου και, περνώντας κατά μήκος του περιγράμματος, εκπέμπει τη θερμότητά του στην επιφάνεια της επίστρωσης. Μετά από αυτό, το ψυκτικό επιστρέφει στην κεντρική θέρμανση και ξαναθερμαίνεται για να περάσει ξανά από το κύκλωμα.

Η στοιχειώδης αρχή λειτουργίας και το ελάχιστο κόστος ηλεκτρικής ενέργειας καθιστούν αυτόν τον τύπο θέρμανσης εξαιρετικά δημοφιλή. Η ποδηλασία, επομένως, επιτρέπει στο τσιμεντοκονίαμα να ζεσταθεί έως και 36 μοίρες.

Η εγκατάσταση περιλαμβάνει τη δική της πολυπλοκότητα και αλγόριθμο. Μία από τις πιο σημαντικές πτυχές μπορεί να ονομαστεί η εγκατάσταση ενός περιοριστή εάν η τελική επένδυση δαπέδου είναι ένα laminate ή λινέλαιο. Αυτά τα καλύμματα δαπέδου δεν πρέπει να θερμαίνονται πάνω από 27 βαθμούς. Ο θερμοστάτης (θερμοστάτης) σας επιτρέπει να προσαρμόσετε το «κλίμα» στο σπίτι με ακρίβεια έως και ένα βαθμό, οπότε η παρουσία του είναι υποχρεωτική.

Έννοια και λειτουργίες

Ο θερμοστάτης είναι μια συσκευή που έχει σχεδιαστεί για να ελέγχει τη θερμοκρασία. Αυτή η συσκευή καθορίζει τη θερμοκρασία σε μια δεδομένη χρονική στιγμή και τη συγκρίνει με την προεπιλεγμένη τιμή. Έτσι, ο θερμοστάτης είτε ενεργοποιεί τη θέρμανση για να φτάσει στην επιθυμητή θερμοκρασία, είτε, αντίθετα, την σβήνει εάν φτάσει η ένδειξη.

Στην περίπτωση ειδικά με θερμαινόμενο δάπεδο, ο θερμοστάτης εκτελεί τις λειτουργίες του σταδιακά. Με τη βοήθεια σερβοκινητήρων, αυτή η συσκευή δίνει εντολή να ανοίξει ελαφρά ή, αντίθετα, να διακοπεί μερικώς η παροχή ζεστού νερού από την κεντρική θέρμανση. Αυτός ο έλεγχος επιτρέπει στο δάπεδο να διατηρεί έναν ορισμένο βαθμό "ζεστασιάς".

Εάν η ηλεκτρική ενδοδαπέδια θέρμανση μπορεί να θερμανθεί στο επιθυμητό επίπεδο μέσα σε λίγα λεπτά, τότε το δάπεδο νερού, λόγω της συνεπούς λειτουργίας του ρυθμιστή, εκτελεί το έργο του σε μεγαλύτερο χρονικό διάστημα.

Ένας θερμοστάτης για ένα θερμαινόμενο δάπεδο είναι ένα απαραίτητο χαρακτηριστικό και, χάρη στα πλεονεκτήματά του, δεν υπάρχει αμφιβολία για την ανάγκη του:

Μετά την εγκατάσταση, θα χρειαστεί να κατανοήσετε τη μέθοδο ελέγχου και μερικές από τις αποχρώσεις. Για να νιώσετε άνετα σε αυτό το θέμα, χρειάζεται μόνο να αφιερώσετε χρόνο για να βρείτε τα πλήκτρα και το μενού του θερμοστάτη.

Ποικιλίες θερμοστατών

Στη σύγχρονη αγορά, μπορείτε να δείτε μια ολόκληρη σειρά από θερμοστάτες, οι οποίοι μπορούν να χωριστούν σε τέσσερις τύπους:

Οι μηχανικές συσκευές μοιάζουν με dimmers - dimmers. Η διαχείριση γίνεται με τη βοήθεια ενός μόνο τροχού. Καθώς περιστρέφετε δεξιόστροφα, η συσκευή ενεργοποιείται και προσαρμόζεται ώστε να διατηρείται σε ένα συγκεκριμένο βαθμό. Το κόστος τέτοιων συσκευών είναι το χαμηλότερο σε σύγκριση με άλλες ποικιλίες.Δεν έχουν λειτουργία διακοπής λειτουργίας όταν επιτευχθεί η απαιτούμενη θερμοκρασία και αυτό είναι ένα σημαντικό μείον. Παρόλα αυτά, η συσκευή εκτελεί σωστά τη λειτουργία ελέγχου.

Η ψηφιακή αναλογική διαθέτει οθόνη με την οποία μπορείτε να ρυθμίσετε τη θερμοκρασία στον πλησιέστερο βαθμό. Υπάρχει μια λειτουργία προσωρινού τερματισμού λειτουργίας. Η διαχείριση πραγματοποιείται με τρία κλειδιά. Οι περισσότερες από αυτές τις συσκευές διαθέτουν λειτουργία μνήμης που σας επιτρέπει να αποθηκεύετε τις ρυθμίσεις που έχετε κάνει ακόμα και μετά από διακοπή ρεύματος.

Θερμοστάτες λογισμικού ή προγραμματιστές εμφανίστηκαν σχετικά πρόσφατα. Με τη βοήθειά τους, μπορείτε να δημιουργήσετε ένα πλήρες πρόγραμμα για τη λειτουργία ενός ζεστού δαπέδου. Χάρη στη ρύθμιση ώρας, είναι δυνατό να προσδιοριστεί η ακριβής ώρα έναρξης και διακοπής της παροχής νερού από το σύστημα θέρμανσης. Χάρη σε αυτή τη λειτουργία, το δάπεδο θα θερμαίνει το δωμάτιο μόνο κατά τις ώρες που το νοικοκυριό είναι στο σπίτι. Αυτό είναι μια τεράστια εξοικονόμηση ενέργειας. Το κόστος μιας τέτοιας συσκευής είναι υψηλό, αλλά κατά τη λειτουργία αποδίδει αναπόφευκτα λογαριασμούς για το φως.

Ο θερμοστάτης αφής μπορεί να ονομαστεί μια καινοτόμος εφεύρεση σε αυτόν τον τομέα. Διαθέτει όλες τις λειτουργίες ενός προγραμματιστή, αλλά ο έλεγχος πραγματοποιείται χρησιμοποιώντας την οθόνη αφής. Η ευκολία της ρύθμισης είναι αναμφισβήτητη, αλλά λόγω του αισθητήρα, το κόστος μιας τέτοιας συσκευής είναι αρκετά εντυπωσιακό.

Ο θερμοστάτης είναι απαραίτητο συστατικό ενός θερμαινόμενου δαπέδου, χωρίς το οποίο δεν είναι εύκολο να γίνει. Χάρη στη γκάμα των συσκευών, μπορείτε να επιλέξετε την πιο βέλτιστη επιλογή.

Θερμοστάτης για νερό και ηλεκτρική ενδοδαπέδια θέρμανση

Θερμοστάτης - τι είναι;

Μια τέτοια ερώτηση μπορούν να κάνουν εκείνοι οι άνθρωποι που δεν το έχουν συναντήσει ποτέ. Κατ 'αρχήν, δεν μπορεί να χρησιμοποιηθεί. Κανείς δεν μπαίνει στον κόπο να συνδέσει το ζεστό δάπεδο στην πρίζα, και αυτό είναι όλο, λειτουργεί ήδη. Αλλά θα διαρκέσει πολύ λίγο και το κόστος θα είναι ακριβό. Ο θερμοστάτης (θερμοστάτης) για ενδοδαπέδια θέρμανση (και όχι μόνο) θα παρέχει επίσης μια άνετη θερμοκρασία στο δωμάτιο

Αυτό που είναι σημαντικό, θα είναι σε αυτό για μεγάλο χρονικό διάστημα και όλα θα κοστίζουν πολύ φθηνότερα.

Αυτά τα χρήσιμα gadget μπορούν να ταξινομηθούν σύμφωνα με διαφορετικές αρχές - ανά τοποθέτηση, ανά αισθητήρες που χρησιμοποιούνται, ανά τύπο. Ωστόσο, το πιο κατανοητό μπορεί να ονομαστεί ταξινόμηση σύμφωνα με την αρχή της δράσης.

1. Ηλεκτρονικός-μηχανικός Αυτός είναι ο απλούστερος τύπος θερμοστάτη. Σύμφωνα με τις αρχές της εργασίας του, είναι παρόμοιο με έναν θερμοστάτη σε ένα σίδερο. Δεν είναι δυνατό να ορίσετε μια συγκεκριμένη τιμή θερμοκρασίας. Μπορείτε μόνο να βάλετε τον τροχό στη θέση που χρειάζεστε και ανάλογα με τις αισθήσεις να τον αυξήσετε και να τον μειώσετε. Από τα πλεονεκτήματα μιας τέτοιας συσκευής - απλότητα και χαμηλή τιμή.
2. Ψηφιακό (ηλεκτρονικό). Σύμφωνα με την αρχή της λειτουργίας, είναι παρόμοιο με το μηχανικό. Μόνο η θερμοκρασία ρυθμίζεται χρησιμοποιώντας αισθητήρες ή κουμπιά. Μπορείτε να ορίσετε μια συγκεκριμένη τιμή θερμοκρασίας.
3. Προγραμματιζόμενος. Αυτές οι συσκευές όχι μόνο διατηρούν μια συγκεκριμένη θερμοκρασία στο δωμάτιο, αλλά προχωρούν και παραπέρα. Για παράδειγμα, μπορούν να σβήσουν ελλείψει των ιδιοκτητών ή να ξεκινήσουν τη θέρμανση του δωματίου για ορισμένο χρόνο πριν από την άφιξή τους.

Πού μπορούν να βρίσκονται οι θερμοστάτες;

Οι θερμοστάτες για νερό και ηλεκτρική ενδοδαπέδια θέρμανση μπορούν να τοποθετηθούν τόσο εντός όσο και εκτός του δωματίου

Υπάρχει μόνο ένας σημαντικός περιορισμός στη χρήση τους - δεν μπορούν να εργαστούν σε υγρό περιβάλλον. Επομένως, εάν θέλετε να εγκαταστήσετε έναν θερμοστάτη στο μπάνιο, φροντίστε να τον τοποθετήσετε έξω

Από το σημείο που βρίσκεται ο θερμοστάτης για το ζεστό δάπεδο εξαρτάται η τοποθέτησή του. Εάν θα ενσωματωθεί στον τοίχο, πρέπει να προετοιμάσετε μια θέση στην οποία θα τοποθετηθεί. Όλα τα στοιχεία της ενδοδαπέδιας θέρμανσης πρέπει να συνδέονται στον θερμοστάτη. Συνήθως το διάγραμμα καλωδίωσης βρίσκεται στο πίσω μέρος του θερμοστάτη.

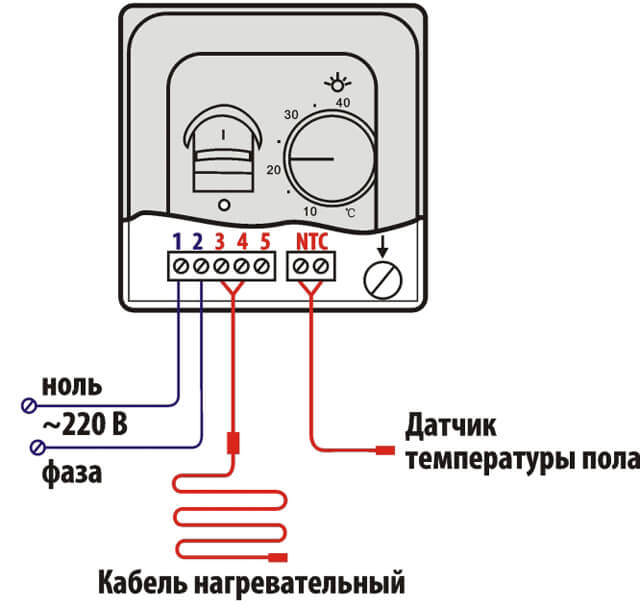

Μπορείτε να συνδέσετε θερμοστάτες για νερό και ηλεκτρική ενδοδαπέδια θέρμανση στο δίκτυο είτε απευθείας από την πρίζα είτε χρησιμοποιώντας ειδικό καλώδιο. Στη δεύτερη περίπτωση, πρέπει να εγκαταστήσετε επιπλέον RCD.

Σύνδεση του αισθητήρα ελεγκτή θερμοκρασίας

Αυτό το θέμα αξίζει ξεχωριστής εξέτασης, γιατί. ο έλεγχος της λειτουργίας ολόκληρης της ενδοδαπέδιας θέρμανσης εξαρτάται σε μεγάλο βαθμό από τα σήματα των αισθητήρων. Επίσης επηρεάζουν σημαντικά την απόδοση ολόκληρου του συστήματος ενδοδαπέδιας θέρμανσης στο σύνολό του.

Για οποιαδήποτε διαμόρφωση, χρησιμοποιείται ένας κυματοειδές σωλήνας για την τοποθέτηση του αισθητήρα. Για να το τοποθετήσετε στον τοίχο, πρέπει να σπάσετε το στροβοσκόπιο. Σε αυτόν τον σωλήνα, πρέπει να τοποθετήσετε τα καλώδια στον ρυθμιστή και στον ίδιο τον αισθητήρα. Γιατί να γίνει αυτό; Για να μπορείτε να το αντικαταστήσετε σε περίπτωση βλάβης του θερμοστάτη. Σε αυτή την περίπτωση, όλα τα στοιχεία αφαιρούνται πολύ εύκολα, ακόμα κι αν ο σωλήνας τροφοδοτεί ένα ζεστό δάπεδο γεμάτο με τσιμέντο.

Ο αισθητήρας πρέπει να τοποθετείται ανάμεσα στις σπείρες του καλωδίου (δηλαδή απευθείας μεταξύ των θερμαντικών στοιχείων) και όχι μακριά από τον ρυθμιστή. Ο αισθητήρας δεν μπορεί να χρησιμοποιηθεί ξεχωριστά, επομένως εάν αποφασίσετε να αγοράσετε θερμοστάτη, μην ξεχάσετε να αγοράσετε και έναν αισθητήρα θέρμανσης δαπέδου.

Δεν υπάρχουν ειδικές απαιτήσεις για αυτές τις συσκευές, εκτός από τις απαιτήσεις ασφαλείας. Δηλαδή, μπορείτε να χρησιμοποιήσετε, για παράδειγμα, έναν συμβατικό θερμοστάτη για ένα δάπεδο μεμβράνης.

Σε γενικές γραμμές, τακτοποιήσαμε όλα τα σημαντικά ζητήματα για τους θερμοστάτες για νερό και ηλεκτρική ενδοδαπέδια θέρμανση.
