Esquemas de tubulação em sistemas de aquecimento
Os sistemas de tubo único têm três desvantagens significativas:
Sistemas de dois tubos
. Duas tubulações, direta e de retorno, são conectadas aos aquecedores com a ajuda de curvas. A água entra em cada radiador na mesma temperatura, o que permite que você use
radiadores são do mesmo tamanho. Os diâmetros dos tubos de alimentação e retorno, bem como os tamanhos padrão das conexões (conexões) são menores do que nos sistemas de tubo único. É possível realizar a colocação oculta de tubulações em uma mesa de concreto ou sob gesso ou em uma caixa de plinto. Estes sistemas permitem regular a transferência de calor na sala, para a qual é instalada uma válvula termostática em cada radiador, com a qual o processo de regulação é realizado automaticamente. Outra vantagem dos esquemas de dois tubos é que as seções do sistema de aquecimento aqui podem ser colocadas em operação em etapas, à medida que os pisos são construídos. Os sistemas verticais de dois tubos também podem ser usados em casas com nível variável de pisos (ou seja, quando os pisos são alinhados verticalmente em um padrão quadriculado).
Tecnologia para teste de pressão do sistema de aquecimento
No processo de enchimento do sistema, o líquido é fornecido sob pressão moderada, o que possibilita o preenchimento gradual de todos os elementos do sistema. O ar deve ser sangrado do sistema de tempos em tempos.
Em apartamentos de edifícios de vários andares, os vazamentos são detectados por testes com uma pressão de 20 a 30% maior que a de trabalho. Para isso, uma prensa especial é usada para testar a pressão do sistema de aquecimento, e a pressão é controlada por um manômetro. Depois de atingir a pressão necessária, o sistema é deixado por 30 minutos. Se a pressão diminuir posteriormente, há vazamentos ou vazamentos no sistema.
A causa mais comum de perda de estanqueidade são danos em juntas, válvulas, junções ou curvas de tubos, desgaste de conexões roscadas ou radiadores de aquecimento. Após a resolução de problemas e nova verificação, um ato de testar o sistema de aquecimento
. Um sistema de aquecimento que está pronto para a partida sem danos e vazamentos de refrigerante é considerado pressurizado.

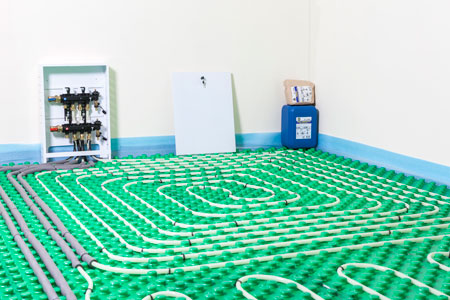

Crimpagem de um piso quente, características de realização
Além do sistema de aquecimento, o piso radiante também precisa ser verificado regularmente. O teste de pressão do piso quente é realizado até que a pressão no sistema pare de cair. A pressão necessária no sistema é alcançada usando uma bomba de teste de pressão. Em apartamentos de edifícios de vários andares, instituições médicas e educacionais, o teste de pressão é realizado por autoridades supervisoras especiais. Após os testes, é elaborado um relatório de teste hidráulico, que indica os parâmetros de controle e a data do teste.
Durante a instalação do sistema de piso radiante, diferentes ligações podem ficar obstruídas com pequenos detritos e as ligações podem ficar sem estanqueidade. Tudo isso pode interferir no funcionamento normal do piso quente, causar vazamentos ou perda de eficiência. A crimpagem do piso quente é realizada imediatamente após a instalação antes de derramar a mesa ou colocar o piso acabado.
Durante o teste de pressão, o sistema de piso radiante é preenchido com água da tubulação central através da válvula para enchimento e drenagem do refrigerante. A pressão de teste durante o teste hidráulico deve ser de 2,5 a 2,8 atm. Após o enchimento do sistema, ele deve ser deixado por 20 a 30 minutos, vazamentos devem ser identificados e eliminados.
Quando for difícil despejar água no sistema de piso radiante, o teste de pressão pode ser feito forçando as massas de ar.Para fazer isso, você pode usar um compressor ou uma bomba de carro com manômetro, que deve ser conectado a qualquer válvula do sistema. Além disso, para cravar o piso radiante, você pode usar máquinas de crimpagem especiais, cujo custo geralmente é bastante alto. A pressão durante o teste de pressão com ar deve ser 2 - 3 vezes maior que a de trabalho. Por exemplo, a uma pressão de operação de 1,5 - 2 atm. É necessário atingir uma pressão de cerca de 5 atm.
Depois de encher o sistema com água ou ar, verifique se há vazamentos em todas as conexões. O sistema de piso radiante cheio pode ser deixado sob pressão por 24 horas para verificar a resistência das conexões e detectar vazamentos. Deve-se lembrar que, com mudanças de temperatura na sala, a pressão no sistema também diminui ligeiramente. Depois de pressionar o piso radiante, você pode colocar o piso de acabamento ou despejar a betonilha.
A confiabilidade geral do sistema de aquecimento depende da operação eficiente de cada nó. A condição física de todos os elementos individualmente e como um todo deve ser submetida a testes periódicos. Os resultados obtidos após o teste hidráulico de tubulações de sistemas de aquecimento devem estar de acordo com os padrões de construção e instalação.
Um desses métodos é a crimpagem. Para pessoas jurídicas ou físicas, a empresa que realiza esse procedimento pode emitir um ato confirmativo.
Requisitos para sistemas de aquecimento
O aquecimento em prédios de apartamentos é baseado no resultado de muitos cálculos de engenharia, que nem sempre são muito bem-sucedidos. O processo é complicado pelo fato de não consistir em fornecer água quente para uma propriedade específica, mas em distribuir uniformemente a água para todos os apartamentos disponíveis, levando em consideração todas as normas e indicadores necessários, incluindo a umidade ideal. A eficácia de tal sistema depende da coordenação das ações de seus elementos, que também incluem baterias e tubos em cada sala. Portanto, é impossível substituir as baterias do radiador sem levar em consideração as características dos sistemas de aquecimento - isso leva a consequências negativas com falta de calor ou, inversamente, excesso.
Quanto à otimização do aquecimento nos apartamentos, aplicam-se aqui as seguintes disposições:
- Os requisitos de segurança são determinados pela temperatura dos transportadores de calor - a temperatura na bateria não deve ser superior a vinte graus em que os materiais podem inflamar (limites de sessenta e cinco graus a cento e quinze, dependendo da estação);
- A temperatura da água até cento e cinco graus Celsius é a base para tomar medidas contra líquidos em ebulição;
- Os limites normativos para a temperatura da água que escoa pelas baterias de aquecimento é de setenta e cinco graus, se o indicador for ultrapassado, as baterias devem ter estruturas restritivas;
- Em latitudes médias, a estação de aquecimento começa de meados de outubro a meados de abril.
Em qualquer caso, se algo incomoda o proprietário, vale a pena recorrer à empresa de gestão, habitação e serviços comunitários, a organização responsável pelo fornecimento de calor - dependendo do que exatamente difere das normas aceitas e não satisfaz o requerente.
Nossos artigos falam sobre formas típicas de resolver questões jurídicas, mas cada caso é único. Se você quiser saber como resolver seu problema específico, use o formulário de consultor online à direita →
É rápido e gratuito! Ou ligue para nós (24/7):
Se você quiser saber como resolver seu problema específico - ligue para nós por telefone. É rápido e gratuito!
O aquecimento do apartamento é da responsabilidade de uma organização autorizada ou do proprietário do apartamento. No segundo caso, tudo é muito claro - o sistema de aquecimento individual da residência oferece a capacidade de manter qualquer regime de temperatura necessário em cada sala. A primeira opção é muito mais difícil.
Os padrões de aquecimento são desenvolvidos com base em padrões sanitários para instalações residenciais e não residenciais. A base, neste último caso, é o cálculo das necessidades de um organismo comum.
O processo de cálculo em si é bastante complexo. Esses valores são chamados de ótimos. Eles são legalmente estabelecidos e exibidos no SNiP.
Se quiser saber ou ligue para:
+7 (499) 703-47-59 Moscou, região de Moscou
+7 (812) 309-16-93 São Petersburgo, região de Leningrado
8 (800) 511-69-42 Número federal (a chamada é gratuita para todas as regiões da Rússia)!
Tecnologia de crimpagem correta
O líquido, que entra sob leve pressão, desloca o ar que se acumulou no interior. Então ela preenche todos os elementos. Várias vezes você precisará sangrá-lo de vez em quando.
Em um edifício de vários andares, para detectar a presença de vazamentos, é realizado um teste aumentando a pressão de trabalho em cerca de 20 a 30%. Uma prensa para teste de pressão de sistemas de aquecimento é geralmente usada para esses fins. O setpoint deve ser monitorado com um manômetro. Também deve ser garantido que o valor definido seja mantido por pelo menos 30 minutos.
Assim, imediatamente em perseguição, você pode encontrar lugares onde os problemas são observados. Esses locais podem ser radiadores de aquecimento, várias juntas, uma seção de tubos para aquecimento, válvulas ou conexões rosqueadas.
Sistemas como sistemas embutidos no piso requerem atenção especial. O trabalho de reparo pode ser realizado imediatamente após a drenagem parcial ou completa da água do sistema
O procedimento de crimpagem deve ser repetido até que o manômetro mostre que a seta parou de cair. Para criar o nível desejado, independentemente do tipo de refrigerante, você precisará de uma bomba para sistemas de aquecimento de teste de pressão.
Em edifícios de vários andares, em edifícios administrativos, em instituições infantis ou médicas, a aceitação de sistemas deve ser realizada sem falhas por autoridades supervisoras especiais. Na conclusão do ato, que será compilado por um especialista, serão indicados tanto o momento em que o teste foi realizado quanto todos os parâmetros de controle.
Durante os trabalhos de instalação em várias partes do sistema de aquecimento, não será possível evitar o entupimento do equipamento através de pequenos detritos, lodo, poeira, bem como resíduos de materiais que foram utilizados na montagem do sistema. Toda essa sujeira pode interferir no funcionamento normal do sistema de aquecimento.
Adicione um comentário
Você provavelmente já ouviu falar que antes de iniciar um sistema de aquecimento de água, após sua instalação ou reparo, é necessário fazer um teste de pressão. Portanto, muitos estão interessados em quando o teste de pressão do sistema de aquecimento deve ser realizado, o que é, por quem e como é realizado, dependendo do tipo e número de andares da casa. Neste artigo, tentaremos responder a essas perguntas.
O teste de pressão de um sistema de aquecimento é um teste hidráulico (ou pneumático) de seus elementos para determinar sua estanqueidade e capacidade de suportar a pressão de trabalho do refrigerante durante a operação, incluindo o golpe de aríete. Isso é necessário para identificar possíveis vazamentos, sua força, qualidade de instalação e garantir a operação confiável do sistema durante toda a estação de aquecimento.
Quando deve ser feito?
Testes de pressão ou hidráulicos (usando água) e, às vezes, pneumáticos (usando ar comprimido) de sistemas de aquecimento são realizados nos seguintes casos:
- Em novo, apenas montado - após a conclusão dos trabalhos de instalação e colocá-lo em operação;
- Os que já foram usados:
- após a conclusão da reparação ou substituição de qualquer um dos seus elementos;
- em preparação para cada estação de aquecimento;
- em prédios de apartamentos também no final da estação de aquecimento.
Quem deve fazer o exame
Em edifícios residenciais com vários apartamentos, edifícios industriais ou administrativos, os testes de pressão dos sistemas de aquecimento devem ser realizados por especialistas certificados dos serviços encarregados de sua operação e manutenção. Em casas particulares, com aquecimento autônomo, esse trabalho pode ser feito por especialistas ou de forma independente (na maioria das vezes, nos casos em que o sistema de aquecimento da casa foi instalado por você mesmo). Em qualquer caso, devem ser observados os requisitos (por método, pressão máxima, tempo) e as normas regulamentares para a realização de tais ensaios, que estão regulamentados no SNiP para este tipo de trabalho.
A temperatura das baterias de aquecimento nos padrões do apartamento
As normas para aquecimento de apartamentos determinam o valor específico de um indicador suficiente para instalações residenciais e não residenciais, com desvios permitidos de seus indicadores.
Desenvolvem-se mais facilmente do que para locais de trabalho, uma vez que os que vivem em habitação apresentam uma atividade baixa e, ao mesmo tempo, estável:
- Para instalações residenciais, a temperatura do ar é de 20 a 22 graus Celsius, enquanto os limites permitidos são de 18 a 24 graus;
- Se pegarmos quartos de canto, aqui o indicador não deve ser inferior a uma marca de vinte graus, pois esses quartos são mais suscetíveis à ação de baixas temperaturas externas e ventos;
Que temperatura deve estar no apartamento durante a estação de aquecimento?
O que fazer se as baterias do apartamento estiverem frias, leia aqui.
- A cozinha é uma sala de trabalho, onde, na maioria dos casos, está localizada sua própria fonte de calor - um fogão elétrico ou a gás. A temperatura nesta sala deve estar entre 19-21 graus. O permitido é de 18 a 26 graus;
- A temperatura ideal para banheiros é de 19 a 21 graus. Os limites variam de 18 a 26. De qualquer forma, os banheiros não estão entre os quartos mais legais;
- O banheiro é uma sala quente porque tem um nível bastante alto de umidade. O indicador de temperatura mínima aqui sai de 18 a 24 graus. Máximo permitido - 26 graus. Mas, no entanto, mesmo a 20 graus, o conforto de usar esta sala diminui;
- Para instalações não residenciais, o cálculo da temperatura é baseado na frequência de sua operação. Nos corredores, 18-20 graus é reconhecido como um nível de temperatura aceitável, no entanto, também é aceitável 16. Para depósitos, a temperatura do ar deve ser de 16 a 18 graus. Os limites permitidos são 12 e 22 graus.
Como a necessidade de calor durante o sono é um pouco reduzida, de acordo com o GOST, é permitido diminuir o nível de temperatura nas instalações residenciais para 3 graus das 00h00 às 05h00 da manhã. Tal diminuição da norma não será considerada uma violação.
Quais são os requisitos para um sistema de aquecimento?
O processo de aquecimento em um edifício de vários andares é baseado nos resultados de muitos cálculos de engenharia, às vezes não são tão bem-sucedidos.
A complexidade do processo não está na entrega de água aquecida ao objeto (edifício), mas em sua distribuição uniforme por todos os apartamentos, desde que os apartamentos forneçam indicadores padrão de temperatura e umidade ideal.
A eficácia desse sistema depende diretamente da coerência das ações de todos os seus elementos, incluindo tubos e baterias em cada um dos apartamentos.
Por esse motivo, a substituição das baterias do radiador, sem levar em conta as peculiaridades do sistema de aquecimento, pode levar a consequências extremamente indesejáveis: um dos apartamentos pode sofrer falta de calor, enquanto o outro terá excesso.
É através do estabelecimento de normas que se consegue a otimização do aquecimento dos apartamentos da cidade:
- Os requisitos de segurança determinam que a temperatura do transportador de calor no sistema de aquecimento seja 20 graus menor que a temperatura dos materiais que tendem a se inflamar espontaneamente. Para edifícios do tipo residencial de vários apartamentos, o indicador normativo do refrigerante deve estar na faixa de 65 a 115 graus, levando em consideração a estação do ano;
- Quando a água superaquece a 105 graus, devem ser tomadas medidas contra a fervura do líquido;
- O limite normativo para a temperatura da água que flui através das baterias de aquecimento é de 75 graus.Se este indicador for excedido, a bateria deve ter um design restritivo;
- A temporada de aquecimento em latitudes médias começa em meados de outubro e termina em meados de abril. Na realidade, os prestadores de serviços devem iniciar o aquecimento a partir do momento em que a temperatura média diária não seja superior a 8 graus durante cinco dias consecutivos.
O que fazer se a pressão cair no sistema de aquecimento

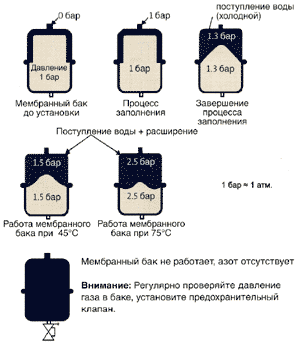

Pressão do tanque de expansão.
